Тюнинг карбюратора ВАЗ 2107 своими руками

Форма поиска

Поиск

Вы здесь

Главная → Карбюраторы ВАЗ — регулировка и устройство → Тюнинг карбюратора ВАЗ 2107



Пожалуй, не существует среди владельцев отечественной «семерки» тех, кто ни разу не сталкивался бы с проблемами работоспособности своего транспортного средства. Эти проблемы требуют не только «оперативного» вмешательства для устранения выявленных неисправностей, но и инициируют проведение некоторых «доработок» и «усовершенствований», именуемых у специалистов термином «тюнинг». В большом проценте случаев тюнингу подвергается, как двигатель «семерки» в целом, так и отдельные его элементы в частности, например, карбюратор. Итак, темой нашей статьи станет тюнинг карбюратора «ВАЗ 2107».

Тюнинг карбюратора позволяет существенно улучшить эксплуатационные характеристики автомобиля, затратив значительно меньшие финансовые средства в сравнении с тюнингом всего силового агрегата. Еще одним заметным преимуществом таких действий автолюбителя является немедленное проявление положительного эффекта.

Варианты тюнинга карбюратора ВАЗ 2107

Доработка конструкции своими руками

Одним из наиболее распространенных вариантов тюнинга карбюратора «семерки» является конструктивная доработка, позволяющая решить проблему мощности силового агрегата, не достигающего указанных производителем оборотов коленчатого вала. Для этого необходимо выполнить следующие манипуляции:

• Удаляем соединительную пружину между дроссельной заслонкой и вакуумным насосом. Следует быть готовым к тому, что расход топлива при этом увеличится, но незначительно. Примерно на 0,5-0,6 литра на сотню.
• Повторяем операцию с заслонкой вторичной камеры.
• Из тонкой проволоки изготавливаем привод заслонки, соединенный с рычагом напрямую.
• Диффузор первичной камеры «3,5» заменяем большим – «4,5».
• Устанавливаем распылитель ускорительного насоса со значением «40». Автолюбителей, опасающихся увеличения расхода топлива, спешим успокоить – оно не будет существенным. Зато стартовый разгон автомобиля станет более быстрым.
• Следующим действием автомобилиста станет работа с объектами, которые подавляющее большинство традиционно старается не трогать. Это – главные жиклеры. Здесь, как впрочем, и в любом деле, на первый план выходят целесообразность и умеренность. Достаточно будет, если сначала вы поставите «162»-й жиклер.
• Выполните тестовую поездку и проверьте работу двигателя автомобиля.

Внимание! После такого усовершенствования расход топлива возрастет примерно на 1,0 литр.

При наличии желания большего увеличения мощности двигателя необходимо выполнить доработку элементов первичной камеры. Установите жиклеры «ГТЖ -13» (для силовой установки V=1,5 литра) или «ГТЖ-135» (для V=1,6 литра).

Внимание! Индивидуальность функционирования каждого двигателя диктует выполнение постепенного увеличения размеров жиклеров. В противном случае вы получите залитый бензином карбюратор на фоне низкой мощности двигателя.

Некоторые «специалисты» рекомендуют обеспечивать подачу воздуха «под давлением» посредством одевания шланга на воздухозаборник. Предупреждаем, это чревато серьезными последствиями, поскольку в этом случае воздушный фильтр не справляется с очисткой воздуха от пыли, что сокращает срок эксплуатации двигателя.

Тюнинг при помощи ремкоплекта

Автомобилисты, не удовлетворенные нечетким реагированием автомобиля на положение педали акселератора или «вялым» набором мощности, могут выполнить тюнинг карбюратора «ВАЗ 2107». Такая доработка не потребует значительных финансовых вливаний и заключается в выполнении следующих мероприятий:

• Приобретаем ремкомплект карбюратора «ДААЗ».
• Полностью разбираем карбюратор

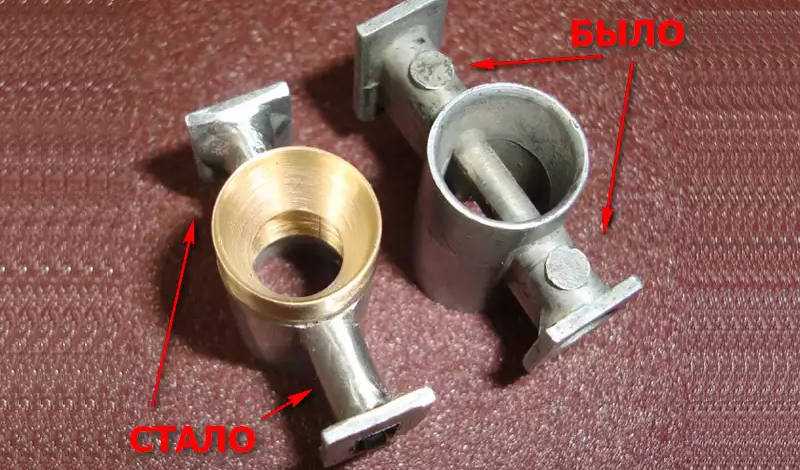

• При помощи наждачной бумаги самой мелкой зернистости (М7\Н-01 или М5\Н-00) производим полировку главных диффузоров, расположенных в средней части карбюратора. Данные манипуляции обеспечивают снижение аэродинамических потерь в процессе поступления воздуха. Обработка (нижнюю часть делаем уже) малых диффузоров при помощи напильника и последующая их шлифовка приведет к усилению этого эффекта.

Внимание! Манипуляции с малыми диффузорами требуют большой осторожности во избежание вскрытия эмульсионного канала.

• В нижней части карбюратора выполняем доработку дроссельных заслонок. Болты крепления заслонки на оси подпиливаем напильником (не подрезая полностью), делая их шляпки потайными.
• Соединяем среднюю часть карбюратора с нижней, предварительно заменив прокладки новыми.
• Устанавливаем новые жиклеры, обеспечивающие обогащение топливной смеси, улучшив тем самым динамику разгона (на высоких и средних оборотах двигателя). Для этого вместо «150»-го топливного жиклера во второй камере устанавливаем «162»-й, применяемый, как правило, в карбюраторах, установленных на «ВАЗ 2105».
• Для получения ускорения в начале разгона в первую камеру устанавливаем 40-й «носик» ускорительного насоса.
• Продуваем каналы карбюратора, устанавливаем остальные жиклеры, устанавливаем новую прокладку крышки и собираем агрегат полностью.
• При необходимости выполняем регулировку уровня топлива.

Процесс доработки карбюратора завершен.



Вышеописанный тюнинг карбюратора «ВАЗ 2107» позволяет получить улучшенную динамику разгона в совокупности с прежним уровнем расхода топлива, что обеспечивает значительную экономию бензина.

Резюмируя вышесказанное, отметим, что тюнинг карбюратора «семерки» является ничем иным, как одним из этапов комплексной доработки силового агрегата, обеспечивающий улучшение эксплуатационных характеристик транспортного средства.

Похожие материалы

Настройка карбюратора ВАЗ-2106

Заводом-изготовителем для ВАЗ-2106 предусмотрен эмульсионный карбюратор Озон серии ДАА3

Очиститель карбюратора — какой использовать

Специальную «химию» для очистки карбюратора можно найти в любом магазине автозапчастей.

Регулировка карбюратора ВАЗ-2105 — как это делается?

Настройка карбюратора ВАЗ 2108

Регулярная эксплуатация карбюратора в совокупности со стабильным функционированием в

Воздушная заслонка карбюратора

Ремкомплект карбюратора Солекс 21083

Топливная система автомобиля, аналогично любому другому агрегату или узлу транспортного

Основные способы тюнинга двигателя ВАЗ 2107 и их особенности

Каждый владелец вазовской “классики” хоть однажды мечтал доработать двигатель своей машины, сделав его более мощным и приемистым. Желание обосновано множеством объективных причин, из которых можно выделить три основных:

• мощности двигателя маловато для обгона длинномеров и фур на трассе в условиях ограниченной видимости;
• двигатель “семерки” не из тех, что позволяет красиво оторваться на светофоре от потока машин;
• владельцу машины иногда хочется применить свои технические знания на практике и создать некий “эксклюзив”.

Первая причина особенно важна — резкое ускорение может спасти жизнь при неожиданном возникновении на трассе встречного авто.

Поэтому тюнинг двигателя ВАЗ 2107 достаточно популярен среди любителей данной модели.

Содержание

1. Что такое тюнинг двигателя
2. Регулировка работы двигателя
3. Доработки головки двигателя
4. Тюнинг карбюратора
5. Замена фильтра
6. Установка дополнительных карбюраторов
7. Замена распредвала
8. Установка инжекторов
9. Облегченные клапана
10. Установка разрезной шестерни
11. Турбонаддув на ВАЗ 2107
12. Облегченные шатуны и поршни
13. Увеличение диаметра цилиндров
14. Модификация выпускного коллектора

Что такое тюнинг двигателя

Тюнинг — мероприятия по настройке, доводке и модернизации узла (в данном случае — двигателя) для улучшения соответствия его характеристик требуемым критериям. Тюнинг необязательно концентрируется на повышении мощности двигателя. Доработку производят для улучшения экономичности, надежности или даже просто снижения шума мотора. В зависимости от целей и типа работ, тюнинг мотора ВАЗ 2107 следует разбить на несколько типов.

Регулировка работы двигателя

Первая операция, которую стоит выполнить для повышения мощности и приемистости автомобиля — регулировка двигателя с целью достижения максимума мощности при широком диапазоне оборотов. Сюда входит регулировка фаз ГРМ и настройка систем зажигания, впрыска топлива и выхлопа отработанных газов так, чтоб на минимальных и максимальных оборотах достигался возможный максимум мощности.

Доработки головки двигателя

Модернизация заключается в расточке каналов выпускного и впускного коллекторов с совмещением расточенных отверстий. Работа это сложная, требующая высокой квалификации и специализированного оборудования. Вознаграждение за труды по сверлению чугуна достойное — прирост мощности до 20 “лошадок”.

Тюнинг карбюратора

Один из способов произвести тюнинг двигателя ВАЗ 2107 (карбюратор). Сюда входит увеличение размера диффузоров, замена жиклеров, подающих топливо и воздух, удаление пружины или доработка вакуумного привода заслонки дросселя, замена вакуумного привода механическим, изменение характеристик или замена насоса.

Замена фильтра

Доработка системы приготовления и подачи топлива в двигатель может включать монтаж воздушного фильтра нулевого сопротивления взамен стандартного. Это позволяет двигателю развивать повышенную мощность на высоких оборотах, когда стандартный фильтр заставляет его “задыхаться”. Минусом замены фильтра является повышенный шум и необходимость регулярного проведения работ по обслуживанию фильтра. Посмотреть тюнинг ВАЗ 2107 с использование такого фильтра можно на рисунке.

Установка дополнительных карбюраторов

Система впрыска на карбюраторной “семерке” несовершенна. Во второй и третий цилиндры, находящиеся в центре двигателя, поступает несколько более обогащенная смесь, чем в первый и четвертый. Это можно заметить по нагару на поршнях: обычно именно на 2 и 3 он более четко выражен.

[tip]Установка минимум одного дополнительного карбюратора позволяет выровнять подачу топливно-воздушной смеси в цилиндры. Результат такого тюнинга — улучшенная тяга на низких оборотах и повышенная мощность на высоких. [/tip]

Замена распредвала

Стандартный распредвал ВАЗ 2107 распределяет мощность примерно одинаково на всем диапазоне оборотов. Чтобы улучшить мощность на малых оборотах, можно установить вал с малой фазой, который быстрее закрывает клапана. Вал с широкой фазой, сильно открывающий клапана, дает преимущество при работе на высоких оборотах.

Поэтому рынок предлагает для тюнинга двигателя ВАЗ 2107 несколько вариантов распредвалов: верховые, низовые (нижние) и универсальные валы.

Установка низового распредвала удобна тем, кто часто занимается буксировкой или просто не любит “крутить двигатель” до высоких оборотов. Верховой распредвал нужен тем, кто привык поддерживать высокие обороты двигателя. Он начинает работать после 3200 об/м, на малых же оборотах тяга двигателя слабеет, а расход топлива растет. Поэтому такой распредвал применяется лишь для специализированного спортивного тюнинга.

Установка инжекторов

На карбюраторную модель можно поставить инжекторный впрыск, что позволит значительно улучшить характеристики мотора. Тюнинг двигателя ВАЗ 2107 инжектор заключается в изменении прошивки ЭБУ.

Облегченные клапана

Установка более легких, чем стандартные, клапанов обеспечивает быстрое закрытие клапана пружиной. Для этого применяются дорогостоящие легкосплавные клапана. Такой способ модернизации обеспечивает больший КПД и нормализацию фаз газораспределения на высоких оборотах.

При тюнинге клапанов можно установить модернизированные клапана с особой формой профиля тарелки.

Иногда вместо применения легкосплавных клапанов просто облегчают тарелки клапанов. Меньшая масса требует меньше усилий распредвала для работы. Совместно с облегченными клапанами можно использовать рокера со сниженным весом. Это даст еще больше преимуществ при пользовании машиной на высоких оборотах.

Схожего эффекта можно достичь, установив более мощные пружины клапанов. Клапана также начинают более быстро закрываться, но решение имеет свой недостаток: более мощные пружины создают дополнительную нагрузку на распредвал, снижая его долговечность.



Установка разрезной шестерни

Варнерный шкив (разрезная шестерня) применяется для тюнинга ГРМ ВАЗ 2107. Использование этой детали позволяет более точно настраивать фазы газораспределения, выставляя распредвал на любой угол относительно коленвала (а не сразу “на один зуб”, как это возможно со стандартной шестерней).

Такие шестерни могут иметь алюминиевый сердечник, спроектированный для снижения массы детали.

Турбонаддув на ВАЗ 2107

Тюнинг двигателя ВАЗ 2107 (инжектор) допускает установку системы турбонаддува. Однако для карбюраторных “семерок” турбонаддув не подойдет. В этом случае можно поставить на автомобиль компрессор. Он не развивает высокого давления и отлично вписывается в посадочное место карбюратора.

Облегченные шатуны и поршни

Масса шатунов и поршней при совершении возвратно-поступательных движений отбирает часть мощности двигателя. Кованные поршни отличаются меньшим весом и большей прочностью в сравнении со стандартными литыми. Установка облегченных деталей позволяет снизить потери мощности, уменьшить шумы и вибрацию при работе двигателя.

Увеличение диаметра цилиндров

Такая модернизация требует спецоборудования и работы квалифицированного специалиста. Расточка цилиндра и замена поршней на детали с большим диаметром позволяет получить весомый прирост мощности. Однако такой тюнинг обычно применяется лишь на старом двигателе с изношенной внутренней поверхностью цилиндров.

Модификация выпускного коллектора

Мощность двигателя расходуется на преодоление сопротивления отработанных газов, которые поршень выводит и камеры сгорания. Модифицированный коллектор создает разряжение перед открытием клапана и облегчает вывод выхлопных газов из двигателя.

[tip]Собираясь провести тюнинг двигателя ВАЗ 2107, необходимо тщательно изучить возможные варианты и выбрать наиболее подходящие по возможностям и необходимым затратам.[/tip]



Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

Долгое время на отечественные автомобили устанавливался карбюратор ОЗОН.

Системы подачи топлива этого типа выпускались в трех модификациях:

• Пузырьковая;
• Игла;
• Плавающий механизм.

Первые два вида практически больше не используются, их производство прекращено. На автомобилях марок 2107, 2105 устанавливался озоновый карбюратор, устройство которого получило широкое распространение. Модификация заменила итальянское изобретение «Вебер». На Волжском автозаводе озоновый карбюратор получил модификации, за счет которых получили прибавку мощности, более стабильную работу. Карбюратор DAAZ OZONE, предшественником которого он является, более технологичен и устанавливался на автомобили разных семейств.

Устройство карбюратора озонатор и принцип работы

Автомобили семейства ВАЗ, оснащенные карбюраторами-озонаторами, имели больше преимуществ перед своими предшественниками. Отличие заключалось в более прочном корпусе, в котором были установлены внутренние элементы системы, дабы исключить последствия температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельной заслонки): 1 — корпус дроссельной заслонки; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — загрузочное устройство; 7 — рычаг управления трехрычажным воздушным амортизатором; 8 — телескопическая штанга; 9- рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две основные системы учета топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы межкамерного взаимодействия;
• Воздушная заслонка в первой камере приводится в действие тросом передачи;
• Пневматический клапан открытия второй камеры позволяет ей работать только после определенных нагрузок двигателя;
• Ускорительный насос позволяет подавать богатую смесь при сильном нажатии на педаль акселератора.

В автомобилях используется озоновый карбюратор, устройство которого позволяет эксплуатировать автомобиль в тяжелых условиях. Ремонт, регулировка карбюратора озон 2107 позволяет регулировать качество и количество топлива, а более крупные форсунки способствуют работе с топливом более низкого качества.

Схема режимов мощности экономостата и экономайзера карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный жиклер экономостат с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подачи вакуума; 7 — диафрагма экономайзера; 8 — кран шаровой; 9- топливный жиклер экономайзера; топливный канал 10; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13 — нагнетательная трубка экономостата.

Конструкция карбюратора OZONE позволяет максимально эффективно использовать возможности вашего автомобиля. Принцип работы основан на ряде систем, каждая из которых взаимосвязана, имеет важное значение в системе. Карбюратор ОЗОН устройство которого состоит из важнейших деталей:

• Поплавковая камера дополнительно заполняется топливом через игольчатый клапан, предварительно профильтрованным через специальную сетку;
• Бензин поступает в рабочие камеры через жиклеры, соединяющие поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с подсосом воздуха через воздушные форсунки.
• Неактивные каналы заблокированы электромагнитным клапаном;
• Для работы автомобиля в режиме ХХ топливо поступает через жиклеры в отсеки первой камеры, где попадает в топливопровод;
• Обогащение смеси осуществляется экономайзером, включаемым в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в виде шара, работает за счет собственного веса при протекании бензина через клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем необходимо соблюдать график технического обслуживания. Перед регулировкой карбюратора озон на автомобилях марки 2107 необходимо выявить неисправный узел, промыть, разбирать ремонтопригодные узлы не нужно. Промыть систему в домашних условиях несложно, важно соблюдать последовательность действий.

1. Ремонт и настройка карбюратора озон 2107 начинается с его разборки, отключения всех систем подачи. Необходимо отсоединить привод дроссельной заслонки, подачу охлаждающей жидкости и топливный шланг.
2. Очистить и промыть карбюратор ВАЗ модификации с озоном снаружи, осмотреть на наличие механических повреждений.
3. Очистите сетчатый фильтр и стартер сжатым воздухом низкого давления.
4. Система флотации очищена от сажи и видимых отложений. Важно понимать, что старую накипь будет сложно очистить, а также она может попасть в жиклерные отверстия и нарушить работу системы.
5. Промывка и регулировка триггера, воздушных форсунок, системы XX.
6. Настраиваем узлы карбюратора, собираем и устанавливаем устройство до регулировки, которое в последующем настраивается на прогретый двигатель.

Тюнинг и тюнинг производятся по заданной последовательности с помощью винтов, согласно желаемому расходу топлива, динамическим характеристикам автомобиля. Техническое состояние полностью соответствует ходовым качествам, комфорту при управлении автомобилем.

Регулировка карбюратора Озон 2107

Функциональным назначением карбюратора вообще и модели Озон, устанавливаемой на ВАЗ седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная подача ее в камеру сгорания двигателя блок питания цилиндров. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, является достаточно важной функцией, определяющей оптимальные режимы работы автомобильного двигателя и его длительные межремонтные и эксплуатационные периоды.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом для оснащения автомобилей Волжского автомобильного завода седьмой модели. Эта модель карбюратора, разработанная в 1979 году, основана на продукте Weber, разработанном итальянскими автопроизводителями. Однако по сравнению с ним у Озона значительно улучшены такие важные эксплуатационные показатели, как экономичность и минимизация уровня токсичности выбрасываемых в атмосферу газов.

Итак, карбюратор эмульсионный Озон представляет собой двухкамерное изделие, отличающееся следующими конструктивными особенностями:

Наличие двух основных дозирующих систем.

Отличный баланс поплавковой камеры (поз. 2).

Оснастить вторую камеру экономайзером (устройством обогащения).

Наличие межкамерных переходных систем и автономной системы холостого хода с электромагнитным клапаном.

Обеспечение воздушной заслонки первой камеры механической системой управления с тросовым приводом.

Оснастить первую камеру ускорительным насосом (поз.13) с распылителем.

Наличие устройства удаления газов.

Оснастить изделие пневмоприводом (поз.39) заслонки (дросселя) второй камеры.

Оборудование с устройством, открывающим заслонку в момент пуска двигателя, имеющее диафрагму.

Наличие аксессуара, определяющего выбор разрежения, возникающего в процессе управления регулятором опережения зажигания.

Элементы конструкции карбюратора Озон заключены в прочный металлический кожух, отличающийся повышенным уровнем прочности, что сводит к минимуму влияние деформационных воздействий, температурных колебаний и механических повреждений.

Солидный диаметр топливных жиклеров обеспечивает стабильную работу изделия даже при использовании некачественного топлива и в тяжелых условиях эксплуатации. Одним из основных конструктивных недостатков карбюратора Озон является отсутствие экономайзера на режимах мощности, что приводит к плохим динамическим характеристикам и низкому КПД.

Принцип работы карбюраторов «Озон»

Принцип работы карбюратора производства Димитровградского автомобильного завода (ДААЗ) можно описать следующим образом:

Устройство подачи топлива обеспечивает его подачу (топлива) через фильтр сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры заполняются топливом из поплавковой камеры через главные топливные жиклеры. В колодцах и эмульсионных трубах бензин смешивается с воздухом от соответствующих насосов. Подготовленная топливная смесь (эмульсия) через форсунки поступает в диффузоры.

После пуска силового агрегата канал «холостого хода» перекрывается запорным электромагнитным клапаном.

В режиме «холостой ход» бензин забирается из первой камеры и далее подается через форсунку, соединенную с электромагнитным затвором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры бензин смешивается с воздухом. Затем горючая смесь поступает в трубу.

В момент частичного открытия дроссельных заслонок топливовоздушная смесь поступает в камеры (через отверстия переходной системы).

Топливная смесь, проходя через экономайзер, поступает в распылитель из поплавковой камеры. В режиме полной мощности устройство обогащает эмульсию.

Шаровой кран ускорительного насоса открывается в момент заполнения топливной смесью. Клапан закрывается (под собственным весом) при прекращении подачи топлива.

Видео — Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора Озон проводятся не только в случае его (карбюратора) неисправности, но и в случае проведения ремонтных мероприятий, связанных с заменой некоторых элементов этого сборка. Рассмотрим подробнее перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дросселя) второй камеры требует регулировки пневмопривода.

После замены элементов загрузочного устройства оно настроено.

Причины постановки системы «холостой ход» наряду с нарушениями работы силового агрегата подготавливают автомобиль к техническому осмотру.

Замена поплавкового или игольчатого клапана требует регулировки уровня топлива в камере (поплавка).

Как отрегулировать карбюратор ваз 2107 самостоятельно

Автомобиль ВАЗ 2107 – один из самых распространенных представителей отечественной «классики». Хотя эти седаны больше не производятся, они активно используются большим количеством автомобилистов. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такого автомобиля.

Стоит отметить, что в автомобилях применяются мембранные, поплавковые и барботерные игольчатые карбюраторы. В нашей статье мы поговорим о том, как отрегулировать поплавковый карбюратор ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Во-первых, хотелось бы подчеркнуть, что отдельные варианты карбюраторов могут существенно отличаться друг от друга, так как применяются только на определенных автомобилях. В нашем случае ситуация выглядит так:

• ДААЗ версии 2107-1107010 применяется исключительно на моделях ВАЗ 2105-2107.
• Исполнение ДААЗ 2107-1107010-10 устанавливается на двигатели ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, не имеющие вакуум-корректора.
• ДААЗ исполнение 2107-1107010-20 применяется исключительно в двигателях последних моделей ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ваз 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• двухкамерная переходная система;
• клапан отключения холостого хода;
• дроссельная заслонка;
• отделение картерных газов;
• экономист

Более подробная информация вам просто не нужна, так как для тюнинга карбюратора ВАЗ 2107 она не пригодится. Карбюратор этого автомобиля включает в себя следующие устройства, обеспечивающие, а также распределяющие горючую смесь:

1. Поддержка запуска и прогрева двигателя.
2. Система Econostat.
3. Подставка для стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Основная дозирующая камера, в которой расположены топливный и воздушный жиклер, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Перед чисткой карбюратора ВАЗ 2107 и последующей его регулировкой необходимо четко понимать, что разбирать нормально выполняющие свои функции элементы не нужно. В частности, вы должны быть очень осторожны с системой дозирования.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в следующей последовательности:

1. Сначала промойте и очистите снаружи элементы карбюратора.
2. Далее необходимо проверить все элементы на наличие видимых дефектов.
3. Также очень важно удалять из фильтра различные загрязнения.
4. Затем промойте поплавковую камеру.
5. Обязательно очистите воздушные форсунки.
6. В конце регулируется поплавковая камера карбюратора ваз 2107, а также пусковой механизм и холостой ход.

Хотим подчеркнуть, что для данного вида работ нет необходимости разбирать карбюратор. Кроме того, нужно понимать, что все элементы имеют функцию самоочистки, и внутрь не попадает пыль и грязь.

Рекомендуется проверять сетчатый фильтр через каждые 60 тысяч пройденных километров. Он расположен недалеко от входа во флотационную камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом подкачкой. Это закроет обратный клапан, после чего вам нужно будет сдвинуть верхнюю часть фильтра, разобрать клапан и очистить его растворителем. Для достижения наилучших результатов также рекомендуется использовать сжатый воздух для продувки клапана.

Это интересно: Замена масла в двигателе Лада Веста

Если вы решили отрегулировать карбюратор ВАЗ 2107 в связи с тем, что двигатель стал работать нестабильно, рекомендуем в первую очередь проверить сетчатый фильтр. Проблемы часто возникают из-за проблем с подачей топлива, которые могут быть вызваны забитым фильтром.

Не используйте ткань для очистки дна поплавковой камеры. Это приведет к образованию волокон на дне, которые забьют форсунки карбюратора. Для очистки используется резиновая груша, а также сжатый воздух.

Груша также используется для проверки герметичности иглы замка, так как давление, возникающее при сдавливании этого предмета руками, примерно соответствует давлению бензонасоса. При установке крышки карбюратора необходимо проверить, установлены ли поплавки вверх. Во время установки будет ощущаться значительное давление. В этот момент следует прислушаться к карбюратору ВАЗ 2107, так как недопустимы подсосы воздуха. Если вы заметите минимальную утечку, вам придется заменить корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 — поплавковая камера

Для регулировки поплавковой камеры выполните следующие действия:

1. Проверьте положение поплавка и убедитесь, что скоба его крепления не перекошена (если форма изменилась, скоба нужно выравнивать). Это очень важно, так как иначе поплавок карбюратора не сможет как следует погрузиться в камеру.
2. Регулировка закрытого игольчатого клапана. Откройте крышку поплавковой камеры и отодвиньте ее в сторону. Затем нужно осторожно потянуть за язычок на кронштейне. Необходимо следить за тем, чтобы между прокладкой крышки и поплавком было расстояние 6-7 мм. После погружения он должен составлять от 1 до 2 мм. Если расстояние заметно больше, нужно поменять иглу.
3. При открытом игольчатом клапане расстояние между иглой и поплавком должно составлять примерно 15 миллиметров.

Для выполнения этих действий также не требуется снимать карбюратор с двигателя.

Пусковая установка

Для регулировки системы запуска карбюраторного ВАЗ 2107 необходимо разобрать воздушный фильтр, запустить двигатель и снять воздушную заслонку. Воздушная заслонка должна открываться примерно на треть, а уровень оборотов должен находиться в пределах 3,2-3,6 тыс. об/мин.

После этого был опущен воздушный амортизатор и установлена ​​скорость на 300 меньше номинальной.

Регулировка холостого хода на ВАЗ 2107

Регулировка холостого хода производится после прогрева машины. С помощью винта качества необходимо выставить максимальную скорость, а винт количества крутить не нужно.

Затем с помощью винта количества необходимо добиться установки уровня скорости на 100 об/мин больше требуемой. После этого запускаем двигатель и регулируем обороты винтом качества до необходимого значения.

Как кученеса карбюратора Ваз 2107?

Мотокари Черо ванофанира нгува дзосе кушанда зваканака уйе стабильно. Кути ваве нечоквади ичи, аси мучаири анофанира кунцвисиса чии чири куитика нешамвари яке симби уе кукваниса кубвиса звиненге кудуку кукувара. Уе кана яко Ваз-2107 риномира мунзира пасина чиконзеро, кана куньянге кутанга, аногона кукувадза чиконзеро ири карбюратор. Пане нзира нхату кубва изви — рокученеса, карбюратор Тюнинг Ваз-2107 кана узере айо куцивива. Asi chero zvakadaro, unofanira kuziva nezvakataurwa matanho vanofanira kutora nzvimbo kuti vakoromore rusvingo rwacho. Кутаура звазвири, звозе хазвина куома съэзво звииита сокути pakutanga aitarire, уе куцива, уе звичида карбюратор Тюнинг Ваз-2107 уногона яво.

Ндечипи чиконзеро?

С нйодзи ийи вакатарисана квете чете варидзи «номве номве». Восе лопасти мотокари ачимханья ари кабхурета лопасти dambudziko rokuchenesa nayo. Аси неи куитика? Uye chinhu ndechokuti chete peturu injini kuwana siyana zvimwe zvacho diki uye tsvina, izvo hazvimborina kuwedzera pfuma yose mafuta maitiro uye injini yose. Наизвозво ита нэнгува дзирикуре кверуньяраро чинотсва хуронгва, курева кученеса карбюратор (2107-я вомуензанисо — хапана кунзе), звакакодзера каненге камве пагоре.

Как кубвиса нокугадзира ичи купембедза чикаму? Danho nedanho mirayiridzo

Saka, usati watanga разборка, unofanira kusarudza apo chaizvoizvo карбюратор 2107. Ichi kupembedza chikamu hwavapo pasi Mudenga Sefa uye ane винты звина кути анофанира откручен. Звири нани кути кузвиита вачишандиса Аллен чипанера. Затем пацанура кути дроссельная проволока уйе хуни хосипаипи. Кана карбюратор 2107th womuenzaniso anotova anongoda hapana unobatanidza mashandiro, bvisa pamusoro shanu nekiyi, saka kuti aigona kubviswa zvachose. Звадаро, бвиса кубва карбюратор чиноцва ндэгэ уйе соленоид вхарувху.

Звино тора дики сикурудхирайвха уйе гудюнура кути машандиро. Ndapota rubanzu ichiyangarara akabatana, uye ipapo vose плавает. Zvakakosha kuyeuka kuti izvi zvitarisiswe zvikuru zvakarurama, zvimwe zvose kuti iwe uchava kusvina, akaremara uye asisiri kushandisika.

Карбюратор 2107th womuenzaniso, kufanana nevamwe vose, ane butiro, izvo panguva iyi inofanira kubviswa. Инсталляция Куонгорора. Кана ие ане yakawanda zvakakanganisika, нани kuzvishandura. Uyezve sunungura nemipande mana hwokuchengetedza pakavha pokutangira mudziyo uye gujunura chinotsva firita chivhariso.
