Самодельный реечный домкрат своими руками: пошаговая инструкция с чертежами

Когда вес поднимаемого объекта значительно превышает возможности мускулатуры, к процессу подключается мозг, облегчающий тяжелый труд применением вспомогательных устройств. Когда требуется зацепить груз у самой земли и поднять на высоту более метра, используют конкретные типы реечных домкратов. Хай джеки весьма эффективны и относятся к приборам с самым большим запасом хода, однако приличная стоимость снижает вероятность их приобретения для бытовых задач. В данной статье, мы привели максимально детальное, пошаговое руководство по самостоятельной сборке реечного подъемника такого типа. Для полноты картины, в завершении представлены идеи полезных самодельных приспособлений, для облегчения эксплуатации домкрата.

Конструкция и принцип действия хай джека

Успех самостоятельного изготовления инструментов, во многом зависит от понимания технологии и четкого представления общей конструкции прибора. Пусть самодельный реечный домкрат не полностью идентичен моделям серийного производства, схожих особенностей у них достаточно. Для общего ознакомления, и повышение шансов на сборку качественного инструмента, рекомендуется разобраться, как работают подобные устройства.

Основой конструкции классического хай джека служит металлическая рейка с отверстиями по всей длине. По этой основе перемещается механизм, состоящий из двух подпружиненных пальцев, возвратной рейки и переключателя. Все детали располагаются на двух металлических площадках, где верхняя оснащена выступающим упором “клювом”. Рукоятка располагается с противоположной от упора стороны и крепится к верхней площадке напрямую, а к нижней через шатун.

Подъем механизма по рейке происходит за счет пальцев, которые поочередно входят в отверстия. Когда рукоятка опускается, она упирается в нижний палец, и толкает верхний на отверстие выше. Подъем рукоятки подтягивает нижнюю площадку, снова приводя механизм в режим подъема. Свободное перемещение вверх по рейке обеспечивают скошенные наконечники пальцев, которые легко выходят из отверстия, и возвращаются под действием пружины (как защелка на дверной ручке).

При опускании подъема с грузом, к уже знакомому процессу подключается дополнительная деталь – возвратная рейка. В режиме подъема, она крепко прижимается переключателем, но при его откидывании, начинает свободное перемещение по своей направляющей. Принцип спуска практически идентичен подъему, где движения рукоятки переносят вес с одного пальца на другой. Единственное отличие в том, что перемещение идет не вверх, а вниз. Возвратная рейка, под натяжением пружины, выбивает палец из паза, перенося груз на другой. При подъеме рукоятки, верхняя площадка перемещается к нижней, плавно помещая палец в расположенное ниже отверстие.

Работа механизма требует повышенной скоординированности действий точных и прочных деталей, сложность которых не позволяет собрать подобный реечный домкрат своими руками. Чертежи, фото, инструкции формируют общее понимание, но технология профессионального производства требует специализированного оборудования, доступного далеко не каждому. К счастью, светлые умы создали упрощенную модификацию данной технологии, чей потенциал и возможности разобраны далее.

Особенности самодельного домкрата

Факт превосходства подъемных устройств заводского производства, над самодельными, очевиден. Модели профессиональной сборки более удобны и эффективны, поскольку создаются с применением сложного оборудования с повышенной точностью. Самодельный реечный домкрат, изготовленный своими руками из простейших компонентов, может уступать возможностям хай джеков, но свою тяжелую задачу выполняет исправно, а стоит в десять раз меньше.

Работа устройства основана на прямоугольной или круглой рейке без отверстий и зубьев. Подъем груза осуществляется с помощью рычажного механизма, перемещающегося по длине основного элемента. За правильное функционирование механизма отвечают две металлические пластины, расположенные под небольшим углом по отношению к рейке. При опускании рычага, нижняя пластина наклоняется, упирается в рейку и выталкивает упор вверх. Верхняя пластина позволяет механизму подняться, но блокирует спуск, упираясь в ребра. Общий принцип действия конструкции похож на механизм трещотки, позволяющей выполнять движение только в одном направлении.

Спуск упора выполняется при помощи той же верхней пластины, которая фиксирует груз. Поскольку край детали подпружинен, достаточно на него слегка нажать и механизм опустится. Здесь важно контролировать рычаг, поскольку под давлением груза он начинает выполнять резкие движения (вверх, вниз), сила которых будет пропорциональна весу объекта. Для плавного спуска, лучше удерживать рукоятку двумя руками, нажимая на пластину после каждого цикла движений.

Для эффективной эксплуатации такого подъемника, лучше использовать съемный рычаг из обыкновенной трубы, вставляющийся в приваренный к механизму кругляк. Грузоподъемности устройства достаточно для подъема четверти легкового автомобиля и выполнения работ по хозяйству. Превышать предел в 500 кг не рекомендуется в связи со сложным контролем спуска. Общая конструкция прибора состоит из минимального набора компонентов и разобраться, как сделать реечный домкрат подобного типа, предельно просто. Переходим к конкретике процесса изготовления.

Как сделать хай джек своими руками

Львиная доля оборудования для лифтинга имеет сложную конструкцию из специфичных деталей, но бывают исключения к которым относится прибор из данного руководства. На нашем сайте немало инструкций по изготовлению самодельных подъемных устройств, но они либо основываются на использовании готовых домкратов, или на сложных конструктивных элементах. Инструмент из этого руководства полностью самодостаточен и собирается из простейших металлических частей с использованием базового набора инструментов.

Требуемые материалы:

  1. Профильная труба: 20x40x1300 мм (по ней будет перемещаться механизм).
  2. Швеллер 18П: отрезок в 50 мм (для каркаса механизма).
  3. Труба ½ дюйма или 15 мм в диаметре: длиной в 60 мм (для крепежа рычага).
  4. Полоска металла: 50x360x6 мм (для основания рычага).
  5. Металлический стержень Ø14 мм, длиной 65 мм (для соединения крепежа с основанием рычага).
  6. Металлические пластины: 50x90x6 мм – 2 шт (для стопорного механизма).
  7. Стальной стержень Ø10 мм, длиной 65 мм (для упора в нижнюю пластину).
  8. Пружины растяжения: 2 шт (для подтягивания нижней пластины).
  9. Гайки маленькие: 4 шт (для установки пружин).
  10. Пружина сжатия (для верхней пластины).
  11. Болт Ø8 мм, длиной 70 мм, с гайкой (для крепления пластины и установки пружины).
  12. Обрезок толстостенной трубы с внутренним Ø на 12 мм, длиной 50 мм (для паза под пластину).
  13. Металлический стержень Ø25 мм, длиной 140 мм (для рукоятки).

Представленные компоненты и размеры несут ознакомительный характер и служат ориентиром, демонстрирующим, из чего можно изготовить реечный подъемник. Самостоятельная сборка инструмента не всегда позволяет соблюсти все нюансы конструкции, вынуждая вносить в проект свои корректировки. Можно использовать другие детали и размеры, но главное – сохранить первоначальный показатель прочности.

По инструментам:

  • Болгарка или плазморез
  • Сверлильный станок или дрель
  • Сварочный аппарат
  • Стационарные тиски
  • Напильники (круглый и плоский)

Первым шагом сборки самодельного реечного домкрата, изготовим каркас механизма. Для этого, в ушах П-образного швеллера вырезаем прямоугольные отверстия, в которые будет продеваться рейка.

Придав швеллеру требуемый вид, привариваем к его длинной плоскости отрезок трубы на ½ дюйма. Место фиксации крепежа должно располагаться примерно на 1/3 общей длины поверхности от нижнего угла.

Переходим к созданию основания рычага. Берем полоску металла, размечаем и прорезаем места сгиба болгаркой, чтобы придать ей форму вытянутой буквы П в тисках. Тонкие углы завариваем сварочным швом. Во избежание сильных люфтов, длина центральной части буквы, не должна превышать ширину швеллера более чем на 1 мм.

В готовом основании просверливаем или вырезаем отверстия с Ø в 14 мм. Прикладываем основание рычага к креплению из трубы, продеваем стержень и фиксируем сваркой.

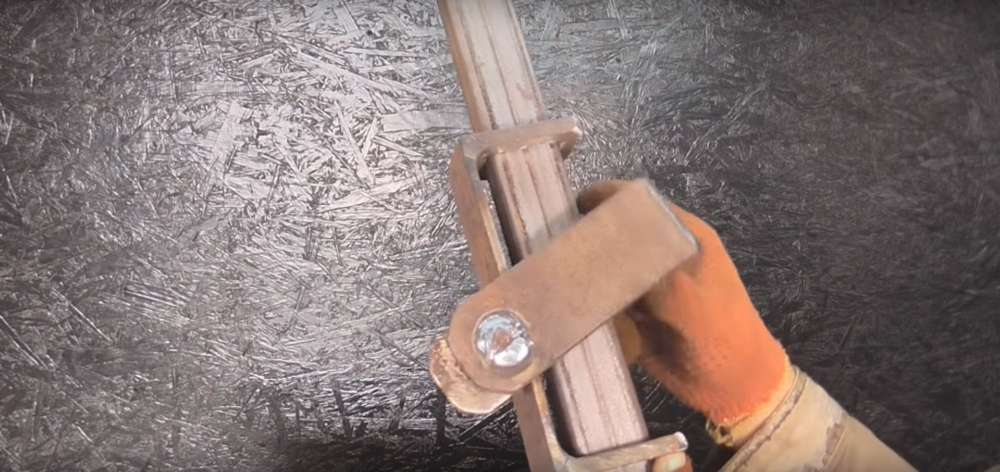

Приступаем к изготовлению стопорных элементов. Для начала, вырезаем в металлических пластинах прямоугольные отверстия по размерам профильной трубы. Для небольшого наклона на рейке, длину отверстий лучше увеличить на 1 мм.

В боковых стенках основания рычага делаем сквозное отверстие для установки в него стального стержня, который будет давить на нижнюю пластину при опускании рукоятки. Места стыка фиксируем сваркой.

Край нижней пластины, противоположный от рукоятки, должен механически подтягиваться к верхней части каркаса. Для реализации этого принципа, привариваем крепления в виде гаек и продеваем в них пружины растяжения.

Нижний стопор готов, и можно приступать к установке верхнего. По центру второй пластины, между прорезью под рейку и краем детали, делаем вытянутое отверстие под болт М8.

К краю верхнего уха швеллера (каркаса) привариваем шляпкой болт, под небольшим углом, чтобы он проходил в отверстие верхней пластины, когда она будет одета на рейку. К противоположной части уха привариваем отрезок трубы с вырезанной частью, придающий ей форму буквы С. В этот паз будет помещаться другой край пластины.

Собираем верхний стопорный механизм в следующей последовательности: на болт одеваем пружину сжатия и шайбу и продеваем пластину через рейку. Продеваем болт через отверстие, противоположный край помещаем в паз трубы и закручиваем гайку.

Финальным штрихом самостоятельной сборки домкрата будет установка рычага на основание. Банально привариваем металлический стержень по центру вершины П-образного основания.  Для повышения устойчивости подъемника, нижнюю часть рейки можно оснастить крепкой опорной площадкой.

На роль зацепного упора вполне подойдет металлическая пластина, толщиной от 5 мм, приваренная торцом по центру, вдоль поверхности каркаса. Для расширения функциональных возможностей, в упоре можно просверлить отверстие и продеть в него карабин. Такое дополнение позволит зацеплять объекты крюком с цепью или грузовыми ремнями.

Перед работой с большими грузами, проверьте устройство на собственном весе. При подъеме авто, обязательно устанавливайте страховочные упоры. Надеемся, что представленное руководство поможет вам собрать реечный домкрат своими руками. Видео, представленное ниже, отражает полный контекст инструкции, без большинства размеров, но с наглядной демонстрацией работоспособности подъемника.

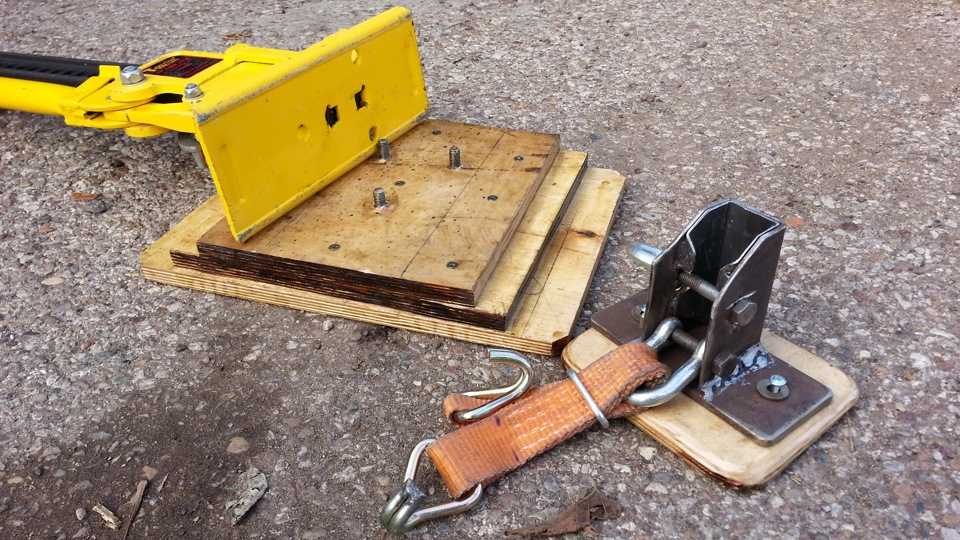

Самодельные приспособления для хай джека

Базовые возможности хай джеков позволяют выполнять подъем упором за край груза, чего вполне хватает для большинства объектов и ситуаций, однако классическая конструкция не всегда подходит для решения сложных и нестандартных задач. Расширить сферу применения реечного подъемника, позволяют специальные вспомогательные приспособления, устраняющие недостатки элементов системы. Представляем 3 самых полезных и популярных типа оснащения с кратким руководством по его самостоятельному изготовлению.

Лифт-мэйт считается самым востребованным аксессуаром для подъема автомобиля за колесный диск. Простейший вариант такого приспособления можно сделать из 2-х крюков и цепи, без резки и сварки. Эксплуатация до банальности проста. Центр цепи накидывается на зацепной упор и стягивается гайкой через нижнее отверстие в клюве.

В края цепи продеваются крючки, зацепляются за диск и выполняется подъем.

Буратино применяется для удлинения штатного упора, когда его стандартные размеры не подходят для зацепа груза. Представляет собой толстый стальной стержень, приваренный к металлической насадке, фиксируемой на клюве подъемника. В качестве образца для самостоятельного изготовления, можно использовать представленный ниже черновой чертеж буратино для реечного домкрата или сориентироваться по моделям, имеющимся в продаже. Простая форма удлинителя не вызывает затруднений в самостоятельном изготовлении. Главное использовать толстый металл (от 4-х мм) и делать качественные сварные швы.

Опорная подставка с повышенной площадью прилегания, предназначена для предотвращения увязания стандартного основания подъемника в грязи или мягком грунте. Имеет форму прямоугольника с пазом, в который помещается опора домкрата. Изготовить подобный аксессуар можно из любых подручных материалов подходящего размера и прочности. В приведенной ниже фото-инструкции, подставка собирается с помощью саморезов и ПВХ клея из влагостойкой фанеры, толщиной 18 мм.

Для увеличения прочности, к нижней части основания, можно прикрутить лист металла.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

2 инструкции с фото, чертежами и списком материалов

Предельно понятный и относительно простой принцип работы знаменитого реечного домкрата, позволяет воссоздать свой механизм из минимального набора нехитрых комплектующих, при базовых навыках работы слесарно-сварочными инструментами. На данной странице представлены 2 руководства по изготовлению подъемников разной высоты и степени сложности. Для максимально полной передачи нюансов сборки, инструкции снабжены фотографиями с подробными комментариями и списком материалов.

Самодельный хай джек своими руками

Надежная и относительно простая конструкция подъемника реечного типа, практически полностью идентичная заводским моделям по принципу действия. Как и в оригинале, здесь есть дырчатая рейка и 2 упорных пальца, но нет автоматики спуска груза, в связи с чем необходимо вручную вынимать верхний палец при каждом опускании рычага. Подъемная сила этого самодельного устройства позволяет поднять за передний бампер УАЗ-452 (Буханку). Высота подхвата и подъема соответствует показателям классических устройств.

Сделать подобный домкрат хай джек своими руками, можно из простых металлических элементов (труб, уголков, листов). Самым технически сложным элементом является верхняя защелка, состоящая из 2-х компонентов, которые легче изготовить на токарном станке. Весь процесс изготовления состоит из резки, сверления и сварки.

Требуемые компоненты:

  1. Прямоугольный профиль 60x30x4, длиной 1250 мм (можно сварить из 2-х уголков).
  2. Шайба М8, усиленная (для ограничителя защелки).
  3. Отрезок толстостенной трубы, 3 мм, длиной 55 мм с наружним Ø под шайбу (для внешнего корпуса защелки).
  4. Отрезок металлического стержня, длиной 55 мм, с наружним Ø под внутренний Ø трубы (для верхнего упорного пальца).
  5. Пружина сжатия с ручного тормоза или идентичная (для подачи верхнего пальца в отверстия рейки).
  6. Листовой металл, от 3-х мм (для изготовления каркаса и основания рукоятки).
  7. Круглая труба (для рычага).
  8. Стальной пруток Ø 12 мм (для нижнего пальца).
  9. Приварная шпилька Ø 20 мм (для объединения компонентов рукоятки).
  10. Металлический пруток или длинный болт М4 (для фиксации и отодвигания защелки).

Процесс изготовления следует начать с подготовки самых сложных деталей для защелки верхнего пальца. В первую очередь, следует вырезать Г-образный паз в отрезке толстостенной трубы, за который будет зацепляться соединенный с пальцем болт.

К концу пропиленной трубы приваривается шайба, в которую будет упираться пружина, выталкивающая палец в отверстия рейки.

В торце и боковой части пальца делаются отверстия и нарезается резьба под винты М4. Противоположный торец стачивается под углом 45° (как на дверной ручке), чтобы палец легко заходил в отверстия рейки под давлением пружины.

Подготовив главный упорный механизм, можно переходить к работе над рейкой.

Если профиль со следующими габаритами (60x30x4) найти не получается, можно изготовить его самостоятельно, обрезав и сварив вдоль 2 уголка. В готовой трубе просверливаются отверстия Ø 14 мм, с промежутком около 10 мм, по всей длине узкой боковой части.

Изготовление корпуса и рукоятки с упором под нижний палец начинается с разметки, резки и сверления элементов из листа металла. Все детали делаются попарно для левой и правой стороны.

Готовые боковые элементы следует объединять поочередно, сначала все детали с одной стороны, затем с другой. Места соединений должны быть крепкими, но подвижными. Лучше использовать приварную шпильку, Ø от 20 мм c плоской шляпкой. Чтобы соединение ходило свободно, перед сваркой обязательно положите между заготовками тонкую пластинку металла или несколько слоев бумаги. Сначала рукоятку соединяем с упором, затем с корпусом.

Когда две зеркальные части конструкции будут готовы, их можно объединить с помощью отрезков того же листового металла. Сначала фиксируем элементы на их рабочем месте (рейке) при помощи струбцин (не забываем о подкладках). Затем отмеряем и отрезаем пластинки металла нужной длины, чтобы объединить ими корпус в области упора (на выступе и вдоль рейки). С противоположной стороны, в качестве соединительного элемента можно использовать пластину или приварить к обеим частям трубку от верхней защелки.

Следующим шагом будет приваривание трубы на место рукоятки. Как обычно, используем тонкие прокладки в местах трения металлических частей.

Процесс сборки практически завершен. Остается приварить нижнюю пластину с упорным пальцем к оставшимся свободным элементам. Для автоматического входа нижнего упора в отверстия, необходимо соединить приваренную площадку с каркасом, пружиной.

Остается установить рейку на прочное, широкое основание и инструмент готов к использованию. В качестве финального штриха, устройство можно отшлифовать и покрасить, для сохранения от коррозии и придания приятного внешнего вида.

Как видите, процесс изготовления достаточно прост, хоть и имеет определенные нюансы. Увидеть, как сделать домкрат хай джек в наглядном формате видео, можно в представленном ниже ролике. Автор делал партию на продажу, но снимал и комментировал основные моменты производства.

Компактный подъемник из домкрата ГАЗ 24 (Волга)

Расширение стандартных возможностей устройства путем его модернизации, позволяет открыть перед ним новые сферы использования. К одним из таким приспособлений можно отнести штатный домкрат ГАЗ 24, поверхностное оснащение которого, позволит применять его для подъема внедорожников. Предел грузоподъемности подобного изделия ограничивается 1 тонной, а ход упора составляет 60 см. Делается такой своеобразный винтовой хай джек из волговского домкрата с использованием простейших металлических компонентов.

Затевать данный проект стоит только при наличии на руках вышеупомянутого подъемника, поскольку он снят с производства и в магазинах не продается. Найти домкрат ГАЗ-24-10 можно на досках объявлений или попытать счастье на пунктах приема металла. Однако, если вы располагаете данным инструментом, считайте, что уже на 80% подошли к финалу сборки.

Требуемые материалы:

  1. Толстостенная труба, от 450 мм длиной (для увеличения высоты).
  2. Грузовой ремень / цепь с крюками (для подъема за колесо).
  3. Шакл U-образный (для соединение упора с цепью).
  4. Отрезок прямоугольного профиля (для крепления шакла).
  5. Овальная или прямоугольная профильная труба (для изготовления упора в колесный диск).
  6. Крепкая основа из металла или дерева (для повышения площади и устойчивости домкрата на земле).

В первую очередь следует подготовить домкрат для дальнейшей модернизации, отпилив главную штангу от основания. В место распила приваривается металлическая труба требуемой длины (от 450 мм), с заранее выполненной прорезью (≈ 50 мм) для свободного перемещения упора. На верхний край трубы фиксируется отпиленная штанга подъемника, с помощью той же сварки.

На бегунке откручивается крепежный винт и снимается складной упор. На это место устанавливается прямоугольный профиль, через боковые отверстия которого продевается и затягивается винт u-образного шакла.

Для обеспечения более мягкого упора в колесный диск, профиль следует оснастить насадной с увеличенной площадью прижимной поверхности. Подобную вставку можно изготовить из профильной трубы меньшего размера, с перпендикулярно приваренной металлической пластиной, на которую можно приклеить отрезок толстой резины.

Повысить устойчивость домкрата и уменьшить фактор его увязания в грязи, можно банальным увеличение площади основания. В качестве подобной оснастки можно использовать крепкую доску или металлическую пластину (желательной с ребром жесткости). Для компактности и удобства транспортировки, вовсе не обязательно приваривать основу намертво. Достаточно просверлить в элементах сквозные отверстия и затянуть болтами с гайками.

Остается только продеть в шакл трос или цепь с крюками и можно приступать к подъему застрявшего автомобиля за колесо.

Для более полного раскрытия темы изготовления домкрата для бездорожья из штатного волговского, представляем следующую видеоинструкцию по сборке похожей, но слегка более сложной конструкции. Дельные комментарии автора в совокупности с хорошим качеством съемки, передадут общий принцип максимально наглядно.
