Аппарат контактной сварки своими руками из старых ламповых телевизоров » Полезные самоделки

Точечная сварка это приваривание деталей одна к другой при помощи кратковременного импульса с большой силой тока и малым напряжением. В зависимости от толщины привариваемого металла необходимо опытным путем подобрать длительность импульса, при неизменном токе и напряжении (в данной конструкции), так-как мощность и следовательно температура в месте разогрева в основном зависят от этих двух факторов-«ток, время». Увеличивая ток, а он в свою очередь зависит от площади сердечника трансформатора, сечения обмоток, и количества витков (как первичной так и вторичной) обмоток мы можем увеличить мощность, а значит и толщину привариваемой детали. Значительно повышать вторичное напряжение не следует т.к по мнению автора увеличатся потери, а в следствие этого уменьшится мощность отдаваемая на разогрев детали. Процесс приваривания двух деталей точечной сваркой не требует какого либо навыка, надо лишь знать, что детали в месте контакта не должны быть покрашены или покрыты каким либо изоляционным покрытием.

Контакт вторичной обмотки должен быть очень надежным, желательно жгут вторичной обмотки присоединить к привариваемой детали как можно ближе. Автор для этого использует специальную струбцину, в которой просверлено отверстие диаметром 17 мм и заведен жгут от вторичной обмотки, который в свою очередь притянут болтом диаметром 12 мм. Второй конец вторичной обмотки заведен в пистолет конструкция его будет рассмотрена позже. В момент приваривания пистолет прижимают к привариваемым деталям, чем сильнее тем лучше и нажимают на кнопку SB1. Удлинять провода вторичной обмотки не рекомендуется т.к. возрастут потери.

Аппарат изготовлен из шести силовых трансформаторов ТС-270, от старых ламповых цветных телевизоров. А так же из «петлей» размагничивания этих телевизоров. Эскиз устройства изображен на рис 1.

Рис. 1. Эскиз сварочного аппарат контактной сварки

Для этого трансформаторы, и петли размагничивания аккуратно разбираются. Из гетинакса толщиной 2,5 мм изготавливают каркас по чертежам рис 2.

Рис. 2. Каркас из гетинакса сварочного аппарата контактной сварки

На каркас наматывают равномерно жгут из 3-4х проводов диаметром 0,9 мм, провода берутся от сетевых обмоток разобранных трансформаторов. Наматывают 150-160 витков, между слоями прокладывается бумага от тех же трансформаторов. В завершении намотки прокладывается несколько слоев бумаги.

Следующая операция заключается в изготовлении вторичной обмотки. Для этого отмеряется расстояние в 4-5 метров и закрепляются вертикально два деревянных бруска, бруски закрепить можно в настольных тисах. Разбираем петли размагничивания и мотаем жгут из 350-400 проводов, провода можно брать и от трансформаторов важно чтобы жгут получился сечением около 100 кв. мм. Этот жгут обматываем тесьмой и полиэтиленом так же как были обмотаны петли размагничивания. Концы жгута примерно на 50 мм зачищаем, облуживаем, и скручиваем по 10 жил между собой, а затем мощным паяльником спаиваем весь жгут.

Таким образом изготовленный жгут наматываем на каркас, количество витков должно быть 4,5-5,5. Собираем трансформатор. Для стяжки я использовал те же детали от силовых трансформаторов только их надо немного доработать.

Устройство управления изготовлено по схеме приведенной на рис 3.

Рис. 3. Схема устройства управления сварочным аппаратом контактной сварки

Оно состоит из блока питания собранного на Т3, VD1-VD4 микросхеме D6, устройства выдержки времени D4.1-D4.3, D1-D3, D5.1, D4.5, и формирователя импульса запуска тиристоров D5.2-D5.3, VT1, T2 и VS1-VS2 и собственно сварочного трансформатора Т1. Устройство выдержки времени позволяет формировать импульс длительностью от 1 до 999 полуволн сетевого напряжения, т.е. от 0,01 до 9,9 секунды с точностью 0,01 сек.

Схема работает следующим образом: После включения питания автоматом SA4 напряжение поступает на первичную обмотку трансформатора Т3. Напряжение вторичной обмотки выпрямляется диодным мостом VD2-VD5, а так как фильтрующая емкость разделена диодом VD6 то частота 100 гц поступает через резистивный делитель на вход формирователя прямоугольных импульсов DD4. 1-DD4.3, а с него на вход десятичного счетчика. Счетчик начнет считать только тогда кода на входе R, будет логический ноль т.е. будет нажата кнопка, и если на разрешающем входе EC , тоже будет логический ноль. Эти условия будут соблюдены в начальный момент времени т.к. при отжатом состоянии кнопки SB1 на входе R логическая единица и счетчики сброшены на выходах Q0 микросхем DD1-DD3 логическая единица. Предположим что переключатели находятся в том положении которое указано на схеме тогда на 9 ножке DD5.1 будет логическая единица, а на выходе DD4.5 логический ноль, работа счетчика разрешена. А т.к на входе 13 микросхемы DD5.3 логический ноль то схема генератора на DD5.2-DD5.3 будет заблокирована. При нажатии на кнопку SB1 генератор начнет работать и пока на всех входах микросхемы DD5.1 не появятся единички он будет продолжать выдавать импульсы которые через транзистор VT1 и трансформатор Т2 будут открывать тиристоры VS1-VS2 при каждой полуволне.. Таким образом на трансформатор будет подан импульс из n-количества полуволн.

Все детали устройства управления размещены на односторонней печатной плате размерами 215х60 мм. Ее чертеж показан на рис 4.

Рис.4 Печатная плата схемы управления сварочным аппаратом контактной сварки

Рис. 5. Схема пистолета для сварочного аппарата контактной сварки

Длительность импульса следует предварительно определить приварив такую же жесть например к уголку, затем надо попробовать оторвать, если в месте сварки остались отверстия значит ток подобран верно.

О деталях:

Трансформаторы от телевизоров для сборки силового трансформатора надо выбирать с маркировкой ТС-270. Если вам попались с маркировкой ТСА — значит у них обмотки сделаны алюминиевым проводом и эти провода использовать не удастся хотя само железо подойдет. Тиристоры установлены без радиаторов, вместо VS1-VS2 можно применить Т142-50 или один симистор ТС2-80. Трансформатор Т3 с напряжением вторичной обмотки 13-20 вольт, потребляемый ток очень мал 20-50 миллиампер, поэтому подойдет практически любой силовой трансформатор. Можно рекомендовать использовать трансформатор от черно-белого телевизора ТВК-110ЛМ. К выводам 1-2 подсоединить 220в , а 3-4 обмотки (13 вольт) использовать как вторичные, если-же сетевое напряжение у вас занижено, то желательно использовать 5-6 обмотки (22вольта). Т2 намотан на кольцевом ферритовом сердечнике марки M2000НМ размером К20х12х6. Первичная обмотка содержит 100 витков провода ПЭЛШО диаметром 0,15, II и III содержит по 60 витков того-же провода. Обмотки и само кольцо необходимо тщательно изолировать лакотканью.

В данной конструкции использовались наборные переключатели от старых станков с ЧПУ типа ПМП-10200ПУ3 или ПП10. Какие будут использованы переключатели существенного значения не имеет главное чтобы они имели одну группу на 10 позиций. Кнопка SB1 типа МП11 или КМ1-1. В качестве SA4 был применен автомат А63 -на 20 ампер которые используют в квартирных щитках.

Литература:
1. В. Папенин. Переносный аппарат для точечной электросварки.

Радио N12-78г. стр.47

Контактная сварка своими руками — видео для начинающих

Контактная сварка эксплуатируется при изготовлении изделий однотипного характера, а также для соединения крупных сварных деталей. В ходе работы металл нагревается при помощи тока, который проходит по его стенкам неоднородным путем. Когда выполняется контактная сварка своими руками, видео показывает, что при использовании в бытовых условиях, появляется необходимость эксплуатации мощных источников питания, в отличие от сварки электродугового типа.

Основные параметры, которые характеризуют весь сварочный процесс, это: ток и его время протекания, уровень силы сжатия. В зависимости от этих характеристик, контактная сварка в домашних условиях делится на два типа: жесткую и мягкую.

Разновидности контактной сварки

Особенности процесса сваривания деталей сваркой контактного типа заключаются в том, что свариваемые элементы соединяются между собой по всей торцевой поверхности.

Процесс сварки может выполняться двумя методиками: сопротивлением или оплавлением.

При сварке деталей первым методом, детали, которые необходимо сваривать, плотно прижимаются друг к другу, затем в аппарате подается ток. Как только поверхность деталей будет нагрета до пластичного состояния и будет произведена осадка, ток в аппарате можно выключать. Такой метод подходит для сварки деталей, выполненных из стали углеродистого типа, сечение которых имеет форму прямоугольника или овала.

Контактная сварка своими руками (видео демонстрирует это) позволяет сваривать детали и методом непрерывного оплавления. В первую очередь, свариваемые детали должны быть надежно закреплены в зажимах инструмента. Далее детали плавно перемещаются для стыкования друг с другом, в этот момент и включается сварочный ток. В процессе такой сварки оплавлению подлежат только торцевые части изделий. После проведения осадки, ток выключается.

Такой метод сварки на аппарате, который вы собрали самостоятельно, может использоваться только при сварке труб, рельсов и листов тонкостенного характера. Сварке подлежат разнообразные типы металлов. Главное преимущество этого метода заключается в высоком уровне производительности, однако, есть и недостатки – возможность больших потерь металла при разбрызгивании и угаре.

Устройство инструмента контактной сварки своими руками

Самодельный инструмент используется при сварке деталей, которые изготовлены из листов нержавеющей стали, максимальной толщиной до 0,9 мм. Также аппарат пригоден для сваривания медной проволоки с максимальной толщиной в 1, 5 мм. Контактная сварка своими руками (видео включает в себя поэтапное изготовление аппарата) имеет два основных узла: это блок питания и пистолет для сварки выносного типа.

Блок питания включает в себя реле, которое можно собрать самостоятельно, используя для этого сварочный трансформатор или тиристор. Затем необходимо произвести подключение электрода к одному из выводов обмотки, используя для этого сварочный кабель. Второй вывод непосредственно в процессе сварки подсоединяется к свариваемой детали. Для подключения к источнику питания обмотки трансформатора первичного типа используется диодный мост и тиристор, который подключается к диагонали.

Сборка сварочного пистолета

Для сборки сварочного пистолета используют две идентичных друг другу по размерам и форме детали, которые изготовлены из гетинакса или иного изолятора высокой прочности. В передней части данного элемента сварочного аппарата, находятся следующие элементы: держатель для лампы, микропереключатель, переходник. Выключатель для обозначения подсветки накладных винтов и держателя располагается в конечной части пистолета.

Для соединения накладок используют специальные винты. Они устанавливаются одновременно в переходник, держатель для лампы и в планки распорного типа. В свободном пространстве, которое образовывается между накладками, устанавливается кабель, который далее соединяется с переходником. Сварочный кабель является основой для фиксации переключателя и проводов.

Когда выполняется контактная сварка своими руками (видео наглядно показывает это), сменные электроды крепятся во входные отверстия переходников при помощи специальных гаек. Второй вывод трансформаторной обмотки монтируется на основание, которое не имеет изоляционного покрытия. Для того чтобы в дальнейшем крепить свариваемые детали, подключенный к обмотке кабель оснащается любым зажимом, который будет обеспечивать надежную фиксацию деталей. Наиболее оптимальным вариантом является струбцина.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Точечная контактная сварка | Сварка своими руками

Конденсаторная сварка (КС) – разновидность контактной сварки, которая использует для получения сварного соединения деталей ток, получаемый в результате разрядки конденсаторов, предварительно заряженных от выпрямителя. В процессе разрядки кондеров образуется тепло, необходимое для формирования литой сварной точки или шва. Для обеспечения полноценного электроконтакта детали сжимают друг с другом с заданным усилием, в контактирующих плоскостях возникает электродуга,… Читать далее »

Категории : Точечная контактная сварка Метки: конденсаторная сварка

Контактную точечную сварку можно собрать из блока микроволновой печи. В чем заключается суть производства такого самодельного аппарата: из старой микроволновки вынимается трансформаторный блок. Из этого ТБ в свою очередь, извлекается вторичная обмотка: сделать это можно разными способами, но обязательно во время выполнения этой процедуры между вторичной и первичной обмоткой нужно вставить пластину, чтобы, когда вы… Читать далее »

Категории : Точечная контактная сварка Метки: контактная сварка, контактная сварка своими руками, контактная точечная сварка

Сегодня техника помогает человеку практически во всех сферах, в которых он задействован, а в некоторых сферах она уже и вовсе его заменила. Дело кузовного ремонта автомобиля всегда было хлопотным. Найти хорошего мастера по рихтовке, который на протяжении всей жизни накапливал необходимые знания, было всегда трудно. Возможность забраться в труднодоступные места кузова и выровнять их с… Читать далее »

Категории : Точечная контактная сварка Метки: car spotter, digital car spotter 5500, ремонт вмятин на автомобиле

Аппараты контактной точечной сварки могут стать незаменимыми при ремонтных работах в гараже или автосервисе, а также в мелкосерийном производстве. Контактная сварка сталь 65Г Рассмотрим случай из практики, в котором точечная сварка выручает: предположим, вам необходимо сварить конструкцию из стали 65Г, но данная сталь не применяется для сварных конструкций. Что делать? Выход простой! Эта сталь сваривается… Читать далее »

Категории : Точечная контактная сварка Электросварочное оборудование Метки: аппарат контактной сварки, контактная и точечная сварка, контактная сварка сталь, кузовные сварочные работы, сварочные работы дома, сварочные работы по кузову, сварочный аппарат для точечной сварки, точечная сварка digital

Приветствую! Удалось перебраться на новую работу, связанную со стройкой — и тут же столкнулся с проблемой сварки пространственных конструкций для изделий из бетона — колец, блоков и других, из проволоки — Ф 4 мм. Трудность в том, что сварка соединения (как я понял) проводится за какой-то миг — в общем, прихваткой — так вот, если… Читать далее »

Категории : Маски для сварки Точечная контактная сварка Метки: аппарат точечной контактной сварки, защитная маска сварщика, маска хамелеон для сварки, электродуговая сварка

При изготовлении изделий для реализации, из листового металла толщиной до 2-х миллиметров, сварочный шов смотрится не эстетично. Для придания продукции товарного вида разумнее перейти на аппараты контактной сварки. Преимущества видны сразу. Один из них, MODULAR-230, работает от обычной эл.сети. Время на сварку сократится. А вот прочность соединений не пострадает.

Категории : Точечная контактная сварка Электросварочное оборудование Метки: аппарат для контактной сварки, сварочный аппарат контактной сварки

Для этой цели годится трансформатор от мощной микроволновой печки, питающей магнетрон. Его мощность должна быть не менее 1 кВт. Такой мощности достаточно для точечной сварки листового металла толщиной в 1 мм.

Категории : Точечная контактная сварка Электросварочное оборудование

Точечная контактная сварка своими руками: как собрать самодельный аппарат?

В домашних условиях иногда требуется надежно соединить две небольшие металлические детали. Лучше всего это сделать с помощью контактной точечной сварки (КТС).

Принцип действия

Соединение деталей с помощью КТС осуществляется за счет воздействия на материалы электрической энергии. Эта энергия, преобразуясь в тепло, расплавляет небольшой участок металла. После его затвердевания образуется сварное соединение (шов).

Для осуществления КТС необходимы:

Источник электроэнергии для точечной сварки имеет:

Низкое выходное напряжение (1- 3 В).
Большую величину сварочного тока (>200 А).

При этом длительность импульса тока не превышает 1-2 секунды, а зона расплавления металла должна быть минимальной.

Устройство прижима обычно совмещается с электродами, по которым протекает ток сварки.

Трансформатор

В качестве источника тока для КТС обычно используется трансформатор, преобразующий высокое напряжение сети в низкое напряжение сварки. При конструировании самодельного сварочного аппарата для точечной сварки часто используются мощные трансформаторы от уже отработавших электрических приборов. В частности, могут быть использованы трансформаторы от микроволновых печей или сварочных аппаратов.

Основным требованием к таким устройствам является то, что они должны иметь достаточную мощность (не менее 1 кВт). При этом для сварки более массивных деталей требуются более мощные трансформаторы. В любом случае трансформаторы требуют доработки.

Доработка состоит в удалении имеющейся вторичной обмотки и намотки поверх первичной обмотки (220 В) дополнительно одного или нескольких витков толстого медного провода.

Примерная стоимость сварочных трансформаторов на Яндекс.маркет

В некоторых случаях производят замену обеих обмоток. Для мощных аппаратов, например, первичную обмотку выполняют более толстым проводом, а вторичную обмотку выполняют в виде одного витка, выполненного из алюминиевой шины.

Возможен вариант намотки нескольких витков толстого провода непосредственно на тороидальный сердечник трансформатора старого сварочного аппарата.

Устройство прижима

В процессе сварки значение имеет не только наличие сварочного тока, но и создание усилия прижатия свариваемых деталей.

С этой целью обычно используется рычаг, при нажатии на который электроды с двух сторон сжимают свариваемые детали. Для возврата рычага в исходное положение применяют пружину. Если требуется более сильный прижим, то дополнительно используется винтовая стяжка.

Рычаги могут быть выполнены из металла или дерева. При этом металлические рычаги необходимо изолировать.

Управление

В процессе ручной сварки производится кратковременное включение аппарата. Для этого в цепь питания трансформатора вводится выключатель. В простейшем случае он представляет собой кнопочный выключатель, который подключает первичную обмотку к сети. Иногда действие выключателя совмещается с положением рычага, и при его опускании на место сварки замыкается электрическая цепь, и происходит точечная сварка.

Электроды

КТС производится с помощью электродов. Электроды представляют собой медные цилиндрические детали различной формы, с помощью которых устройство прижима сдавливают свариваемые детали. Через электроды подводится сварочный ток. Диаметр электродов выбирается в зависимости от мощности аппарата. При этом провода, по которым подводится ток к электродам, должны иметь сечение, соответствующее проходящему по нему току. В противном случае, из-за влияния сопротивления относительно тонких проводов будет уменьшаться сварочный ток. В худшем случае провода, имеющие малое сечение, будут греться и могут сгореть.

Примерная стоимость электродов на Яндекс.маркет

Электроды можно купить готовые, а можно сделать самостоятельно. Для этого используется медный пруток. Если аппарат предназначен для сварки тонких материалов, и его мощность невелика, то можно в качестве электродов использовать медные наконечники от обычных паяльников.

В некоторых случаях любители выполняют электроды из медных пластин.

Трансформатор для контактной сварки своими руками

Среди множества видов сварочных процессов можно выделить точечную. Ее применяют при создании систем вентиляции и кондиционирования, для соединения тонкостенных корпусных деталей и множества других конструкций.

Точечная контактная сварка

Виды точечной сварки

К точечной относят один из видов контактной сварки, в ходе выполнения которой детали соединяют по отдельным точкам. Электроды, выполненные из разных материалов, сжимают заготовки и передают через себя электрический ток соответствующих характеристик. Расположение точек контакта, напрямую зависит от того как установлены электроды в машине, используемой для сварки. Опять же в зависимости от конструкции машины и электродов допустимо получение одной или нескольких точек сварки.

Контактную сварку используют для работы с черными и цветными металлами. Это могут быть детали, обработанные на механическом оборудовании, они могут иметь одинаковую или разную толщину. В качестве заготовок могут быть использованы листы, полученные на прокатных станах или кузнечно — прессовом оборудовании.
Такой вид сварки наиболее эффективен для изготовления деталей в транспортном машиностроении, при производстве различного по классам станочного оборудования и пр.

Особенности и принцип точечной сварки для выбора трансформатора

Метод точечной сварки применяют и на производственных площадках, и в кустарных мастерских. На производстве эту технологию применяют для работы с листовыми заготовками из разных марок металла – черного, цветного, нержавеющего и пр. С помощью точечной сварки обрабатывают детали разной формы и размеров, кроме того, на оборудовании такой сварки изготавливают пересекающиеся стрежни.

В домашней мастерской такую технологию применяют для выполнения ремонта бытовой техники, в т.ч. автомобильной, электрической, например, для наращивания силового кабеля.
Надо отметить то, что способ точечной сварки включает в себя несколько последовательных операций, причем, эти операции одинаковы и для промышленного, и для бытового оборудования.
На первом этапе заготовки, выполненные из металла, соединяют между собой в заданном пространственном положении. Для их фиксации могут быть использованы обыкновенные строительные струбцины или друга технологическая оснастка.

Затем, соединенные детали помещают в рабочую зону оборудования, в пространстве между электродами. После этого их приводят в движение, начинается сжимание заготовок и подача электрического тока с определенными характеристиками. Подаваемый ток, выполняет нагревание металла до определенной температуры, в результате, этого будет произведена необходимая деформация заготовок.
В промышленных условиях применяют автоматические установки точечной сварки, в условиях мастерской чаще применяют полуавтоматические сварочные аппараты. Некоторые виды оборудования позволяют получать до 600 сварных контактов в минуту.
Еще один способ точечной сварки — это лазерная. Ее применение обеспечивает высокое качество, получаемых швов.

Смысл сварки этого типа заключается в следующем:
После сильного нагрева заготовок происходит их оплавление и происходит образование однородной структуры (шва).

Главный параметр такого сварочного процесса – это импульсная характеристика тока.

Именно она обеспечивает требуемый нагрев. Кроме того, важную роль играет и сила, с которой заготовки прижимают друг с другом. Именно в результате этого происходит кристаллизация металлической структуры.
Импульсная сварка гарантирует максимальную прочность стыков, при практически полной автоматизации сварочного процесса. Но главный недостаток такой технологии это невозможность обеспечения 100% герметичности заготовок между собой.

Виды трансформаторов для сварки

Технические характеристики трансформаторов должны обеспечивать такие технические свойства, которые позволяют с минимальными потерями произвести нагрев, расплав и соединение обрабатываемых деталей.

Трансформатор, предназначенный для производства сварных работ, имеет простую конструкцию и именно поэтому, многие домашние мастера предпочитают его изготавливать самостоятельно.

В конструкцию входит несколько составных частей:

Сердечник для трансформатора

Сердечник, состоящий из нескольких пластин, выполненных из стали. Для сборки магнитопровода применяют пластины, изготовленные из электротехнической стали. На нем устанавливают одну или несколько обмоток. Настройку напряжения выполняют с помощью винтовой пары, которая проходит через сердечник и обмотку.
Металлический корпус предназначен для защиты устройства от каких-либо повреждений. Кроме того, в состав трансформатора входят устройства вентиляции, рукояти и колеса для транспортировки.

Номинальное рабочее напряжение составляет 220 или 380 вольт и это позволяет их использовать и на промышленных объектах, и домашнем хозяйстве. Технические характеристики трансформатора допускают производить работы с металлическими заготовками разной формы и размеров.

Трансформатор для контактной сварки, состоит из тех же узлов, что и для традиционной. Это оборудование работает в режиме коротких, но часто повторяющихся нагрузок. Это приводит к тому, что обмотки испытывают серьезные динамические нагрузки. Для их компенсации в трансформаторах для точечной сварки применяют сердечник броневого типа и дисковые обмотки.

Трансформатор для контактной сварки ТВК-75

Трансформатор для контактной сварки ТВК-75 предназначается для работы в составе электросварного оборудования для точечной сварки, которые эксплуатируются в закрытых помещениях при соблюдении ряда условий. Магнитопровод в этом трансформаторе имеет ленточную конструкцию, и стянут в раму с помощью шпилек. Обмотки этого трансформатора дисковые. Для изготовления первой обмотки применяют теплостойкий кабель ПСД.

Трансформатор для контактной сварки ТВК-75

Вторая обмотка собрана из отдельных дисков и с помощью металлических деталей, выполненных из меди, они собраны в параллельную схему.
Для охлаждения вторичной обмотки используют проточную воду, которая перемещается по специально проложенным трубам. Обмотки залиты эпоксидной смолой.
Напряжение регулируется с помощью переключателей, которые установлены на сварочной машине. К основным параметрам трансформатора этой марки можно отнести следующее:

Охлаждение водой, аппарат изготовлен по классу изоляции F. За счет использования технологии Unicore трансформатор несет минимальные потери в магнитопроводе. Производитель выпускает трансформатор в климатическом исполнении УХЛ4.

Трансформатор для контактной сварки ТКС — 4500 Каскад

Трансформатор для контактной сварки ТКС — 4500 Каскад используют для сварки деталей из малоуглеродистых сталей совокупной толщиной до 4 мм.

Расчет трансформатора для сварки

Магнитопровод и обмотки отвечают за создание рабочих параметров устройства. То есть, зная, какие характеристики должны быть у трансформатора можно просчитать параметры обмоток, сердечника и сечения всех проводов.

Для выполнения расчетов необходимо взять следующие данные:

Сварочный трансформатор своими руками

1. Напряжение на первой обмотке.
2. Напряжение на второй обмотке.
3. Сила тока на второй обмотке. Размер этого параметра определяется типом электродов и размерами заготовки.
4. Площадь сердечника. Этот параметр определяет надежность трансформатора в целом. Оптимальным размером можно считать от 45 до 55 кв. см.
5. Размер площади окна сердечника. Оптимальным считают размер от 80 до 110 кв. см.
6. Плотность тока внутри обмотки. Этот параметр отвечает за потери в обмотке. Для аппаратов, выполненных своими руками, эта характеристика составляет 2,5 – 3 А.

Самодельный аппарат из микроволновой печи

Для установки в домашней мастерской высокопроизводительного сварочного оборудования нет необходимости в приобретении дорогостоящего оборудования. Для этого достаточно использовать старую микроволновую печь. Точнее, ее трансформатор. Он в состоянии обеспечить напряжение необходимо для выполнения точечной сварки.

При извлечении трансформатора из корпуса микроволновой печи необходимо соблюдать аккуратность. Сначала надо снять все крепежные детали, и удалить вторичную обмотку. Кроме этого необходимо удалить шунты, встроенные в ограничители тока. Точечная сварка, изготовленная из микроволновой печи, обеспечивает мощность в 700 – 800 Вт и это позволяет выполнять сварку стальных листов толщиной до 1 мм.

Строение трансформатора

Как и для любого другого сварочного устройства для его работы потребуется электрод.

Создание электродов

Сварочное оборудование позволяет выполнять большое количество работ по неразъемному соединению деталей, выполненных из металла. Для выполнения этой операции применяют электроды. Те, которые применяют для точечной сварки, называют сварочные клещи. Их можно купить и в специализированном магазине, а можно изготовить своими силами.

Электрод для контактной сварки

Сварочные клещи состоят из:

захвата, который несет токонесущие части;
собственно электроды;
сварочные кабели;
механизм управления.

Для качественного сварного соединения необходимо, чтобы на выходе из аппарата было устойчивое пониженное напряжение и повышенная сила тока. Часто, для достижения необходимых параметров применяют аппараты с усиленной второй обмоткой.

Напряжение с обмотки поступает на сварочные клещи, в которые вставляют заготовки, подлежащие сварке.

Когда заготовки собраны между собой и помещены в рабочее пространство электроды сжимают. Это можно выполнить в ручном, а можно и в автоматическом режимах. Одновременно с этим на электроды подается ток надлежащей мощности. Он вызывает нагрев металла, его расплав и перемешивание. Так, выполняется контактная сварка. Диаметр пятна контакта определяет размер силы тока и время выдержки деталей между электродами.

Сварка цветных металлов точечной сваркой

В промышленности широко применяют точечную сварку цветных металлов. В качестве примера можно рассмотреть сварку алюминия. Важным моментом в точечной сварке является удаление с поверхности заготовок оксидной пленки. Как правило, ее удаляют с применением стальной щетки или абразивной шкурки нулевого размера. Другой, не менее распространенный способ удаления оксидной пленки – это химический.

Для того применяют серную или хромовую кислоту. Но, такой способ применяют в условиях серийного производства.

Для сварки цветных металлов, в частности, алюминия необходимо использовать машины большой мощности. Так, для сварки двух листов дюраля толщиной в 0,5 мм потребует ток в 12 000 А.

Технология конденсаторной сварки

Одна из разновидностей контактной сварки – конденсаторная. Такой метод сварки известен с первой половины прошлого века. Сварка происходит за счет расплавления заготовок в тех местах, где происходит короткое замыкание тока, которое получают из энергии разряда конденсаторов. Время процесса сварки составляет от 1 до 3 миллисекунд.

Технология конденсаторной сварки

В основе такого сварочного аппарата находится конденсаторная емкость, заряжаемая от источника постоянного напряжения.

По достижении потребного количества энергии в емкости, электроды смыкают в месте сварки. Ток, протекающий между заготовками, вызывает необходимый нагрев поверхности и в результате металл плавится и образуется шов высокого качества.

К достоинствам конденсаторной сварки можно отнести:
Скорость, применение автоматизированного оборудования позволяет получать до 600 точек сварки в минуту. Точность позиционирования и соединения заготовок. Малое выделение тепла, отсутствие расходных материалов – проволоки или электродов.

На практике применяют два вида аппаратов такого типа сварки. Первые обеспечивают разряд из накопителей энергии на поверхности деталей, вторые получают разряд от второй обмотки трансформатора. Первый метод применяют при проведении ударно-конденсаторной сварки, второй применяют тогда, когда речь идет о необходимости получения качественного шва.

Такая сварка отличается экономичностью и поэтому ее часто применяют в условиях домашней мастерской. На рынке можно встретить устройства с мощностью в 100 – 400 Вт, которые часто применяют для работы в небольших мастерских по ремонту автомобильных кузовов.
Продолжительность нагрева и сила давления
Режимы сварки определяют следующими характеристиками – силой тока, длительностью нагрева, силой сжатия, размерами рабочего конца электрода.

Особенности выбора и использования электродов

Электроды для такой сварки должны иметь форму и размер, которые обеспечат его доступ к рабочему месту. Кроме того, электроды должны быть приспособлены для простой и надежной установки в сварочной машине и иметь высокую стойкость к износу. Самая простая конструкция электрода для точечной сварки – прямая. Их производят в соответствии с требованиями ГОСТ 14111-69. Для их производства применяют различные сплавы на основе меди.

Электрод для конденсаторной сварки

Например, при сварке разных металлов электроды должны обладать низкой электропроводностью. Но если, из металла такого типа изготовить весь электрод, то он будет достаточно быстро нагреваться. В таком случае его необходимо выполнять из двух частей. Одну из меди, а другую из материала, который приспособлен для выполнения необходимой операции.

КОНТАКТНАЯ СВАРКА ДОМА [из микроволновки, инвертора, сварочного аппарата]

[Контактная сварка своими руками] – очень полезный навык.

При наличии в свободной продаже любых моделей инвертора, человек, планирующий сваривать в домашних условиях, имеет выбор – приобрести готовый аппарат или сделать его самостоятельно.

В этой статье мы рассмотрим, что это такое, продемонстрируем учебное видео по контактной сварке, дадим пошаговую инструкцию, как самостоятельно проводить контактную сварку и как можно сделать самодельный сварочный аппарат контактной сварки своими руками из микроволновки и использованных автомобильных аккумуляторов.

Контактная сварка – технология и процесс

Владельцы частных домов, автомобилисты и не только нуждаются в проведении сварочных работ.

В домашних условиях или в условиях небольшой мастерской применение сварочного инвертора для соединения металлических частей вполне по силам.

Принцип его действия заключается в том, что при помощи электрического тока металл разогревается, расплавляется и застывает, образуя сварной шов.

Для фиксации и предотвращения сдвигания, свариваемые детали сжимаются при помощи электродов, по которым подается электрический ток.

Для работы в домашних условиях потребуются мощные источники питания, что влияет на перегрев бытовой проводки.

Перед проведением работ следует убедиться в качестве проводки и, по возможности, заменить ее на новую.

При контактной точечной сварке две заготовки соединяются по поверхности прилегающих краев.

Такая технология подходит для тонких листов, деталей маленького размера и металлических прутов толщиной до 5 мм.

Видео:

Используют три вида соединения поверхностей: с помощью сопротивления, прерывистого оплавления или непрерывного оплавления.

Для сварки сопротивлением подготовленные заготовки или листы фиксируют и нагревают сварочным током до плавления.

Способ применим для следующих металлов:

низкоуглеродистая сталь;
цветной металл;
соединения меди с латунью и сталью.

Ввиду жестких требований к температурному режиму и отсутствию примесей в местах соединения, этот способ используется редко.

При непрерывном оплавлении заготовки, используются клещи или иные фиксаторы детали, соединяют при включенном токе, после плавки краев соединяемых деталей проводится осадка и выключение подачи тока.

Этот способ наиболее применим для труб с тонкими стенами. Допустимо соединение разных по структуре заготовок.

Основной плюс – высокая скорость работы, серьезный минус – вытекание и угар металла по сварному шву.

Прерывистое оплавление происходит при поочередном плотном и неплотном контакте заготовок во время включенного тока.

Клещи зажима обеспечивают замыкание сварочной линии в месте соприкосновения заготовок до достижения ими температуры 900-950 градусов по Цельсию.

Такой способ применяется в случае, если исходной мощности аппарата не хватает для обеспечения непрерывного оплавления.

Таким образом, контактная сварка состоит из следующих шагов:

Подготовка поверхностей к соединению (зачистка, выравнивание контура).
Совмещение краев и фиксация заготовок под сварочным аппаратом.
Подача электрического тока.
Прогревание и оплавление под его действием краев деталей.
Осадка и выключение тока.

Рассмотренные выше способы контактной сварки отличаются фиксацией заготовок и подачей тока, в целом, процесс сварки схож.

Для домашней контактной сварки можно сконструировать самодельный аппарат.

Видео:

Его основные рабочие узлы – сварочный зажим и блок подачи напряжения на конденсаторах, к низковольтной обмотке которого присоединяется электрод.

Второе крыло зажима служит опорой или соединяется (в зависимости от крепления аппарата) с заготовкой, имеющей больший размер.

Видео инструкция по контактной точечной сварке представлена выше.

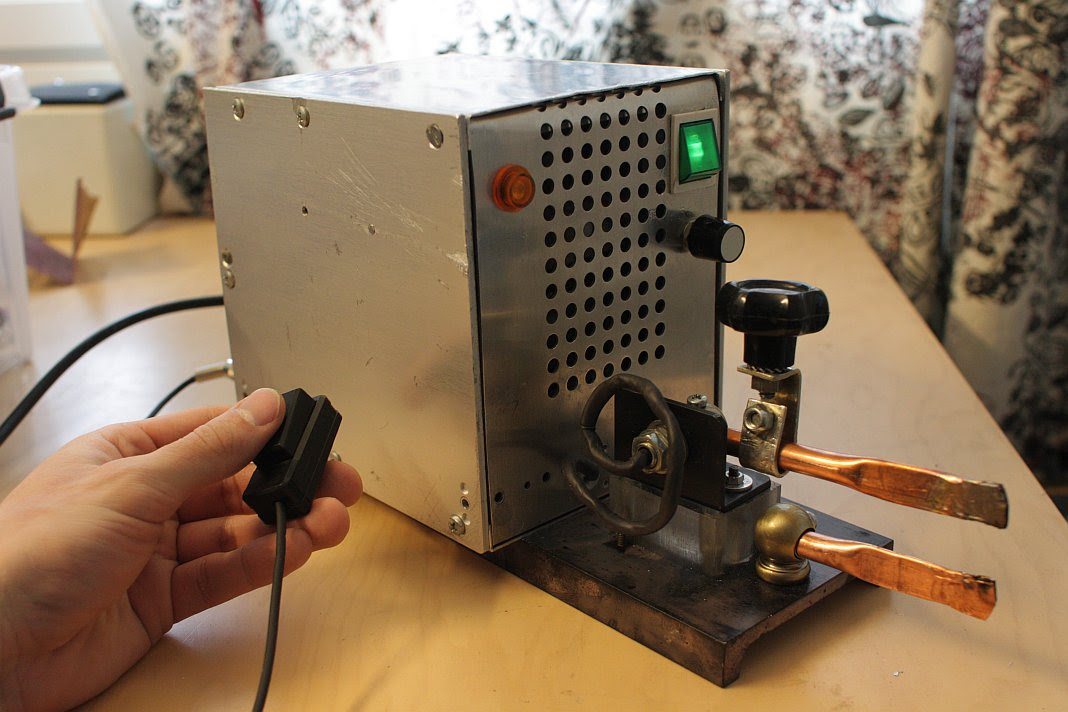

Сварочный аппарат из микроволновки

Прибор для точечной контактной сварки можно изготовить самостоятельно, использовав трансформатор от микроволновки.

При изготовлении такого сварочного прибора нужно взвесить, что будет дешевле – осуществить покупку инвертора или сделать самостоятельно, применив трансформатор из ненужной микроволновки.

Трансформатор – самая дорогая деталь нашего будущего самодельного прибора. Все остальные расходники – провода, кожух и основа, на которую будет производиться крепление, будут практически в любой мастерской.

Нам потребуется мощность трансформатора не менее 1 кВт. С помощью сварочного аппарата, использующего такой трансформатор, реально делать точечную сварку листов до 1 мм.

Удвоение мощности трансформатора позволит работать с листами до 1,8 мм толщиной. Трансформатор современной микроволновки может быть мощностью до 3 кВт.

При необходимости можно использовать два и три трансформатора. Эта цепь позволит увеличить мощность подаваемого тока.

Требуется вынуть трансформатор из металлического кожура и избавится от шунтов для ограничения тока и вторичной обмотки.

Микроволновая печь использует высокое напряжение, поэтому на первичной обмотке трансформатора присутствует меньшее количество петель, чем на вторичной.

Из-за этого появляется разность потенциалов. Наша задача – изменить вторичную обмотку, приспособив ее под цели контактной сварки.

Тщательно зачистите трансформатор от остатков вторичной проводки и шунтов, при необходимости используйте металлическую щетку или длинный узкий предмет (например, отвертку).

Нетронутой останется только первичная обмотка, вторичную будем делать заново.

Учитывая высокое напряжение, берем многожильную электрическую проводку с сечением не менее одного квадрата.

Видео:

Если будет использоваться цепь из двух или более трансформаторов, то выводы всех вторничных обмоток от них сводим в одну.

Когда использован один трансформатор, то корпус для него можно приспособить из той же микроволновой печи, уменьшив ширину и длину.

Для системы трансформаторов кожух можно сделать из железного листа, снабдив его изолирующим слоем. Вторичная обмотка формируется 2-4 витками провода.

Однако, толстый слой изоляции, в которую упакован провод, не даст загнуть его по катушке.

Поэтому вынимаем провод из изоляции и в качестве изоляционного покрытия мы сможем применить обычную гибкую изоленту.

Двумя-тремя петлями провода мы добьемся напряжения в 2 Вт.

Для подвода тока к месту сварки создаем рычажный механизм, один рычаг которого жестко закреплен на основной поверхности (для удобства контактной сварки на этой же поверхности можно закрепить с помощью струбцин и трансформатор в кожухе).

Второй рычаг при опускании будет сдавливать детали. Выключатель вводим в цепь первичной обмотки и устанавливаем на верхний рычаг.

Это позволит одновременно сжимать деталь и пускать ток. Клещи в этом случае не используются, а сами наконечники предварительно паяются с проводами для предотвращения окисления.

При точечной сварке будем использовать стержни из меди толщиной больше, чем диаметр провода. В процессе работы их нужно подтачивать и при необходимости менять.

В ходе работы деталь зажимается с помощью рычагов между двумя электродами и пускается ток.

Сварочный аппарат из аккумуляторов

При сварочных работах с помощью электрического сварочного аппарата бытовые электросети терпят существенную перегрузку.

Длительная контактная сварка может привести к расплавлению электропроводки или выходу из строя бытовых приборов. Питание сварочного аппарата можно произвести от автономного источника электроснабжения.

Видео:

В этом качестве может выступать переносная станция (генератор, работающий на бензине или дизеле), что весьма накладно, а можно источник тока сделать самостоятельно.

Понадобится несколько автомобильных аккумуляторов, вполне допустимы бывшие в употреблении. Идеально, если они будут одной емкости.

Тогда сила тока будет рассчитываться, как 1/10 емкости аккумулятора. Если собраны приборы разной мощности, то для расчета понадобится самая маленькая емкость.

Сделаем цепь из последовательно соединенных аккумуляторов, скрепив соответствующие «плюсы» и «минусы» с помощью проводов и кусачек или, что еще лучше, проводами для прикуривания.

Можно использовать также любые клещи. От свободного «минуса» выводим провод на электрод, который зажимаем в клещи, а от свободного «плюса» на рабочую пластину, в цепь рекомендуется поставить реостат.

Получившийся сварочный аппарат для точечной сварки из автомобильных аккумуляторов готов и может быть использован вдали от источника электроэнергии.

К нему можно сделать самодельное устройство для зарядки. Данный вариант может быть успешно использован опытными сварщиками и не рекомендуется для получения навыков сварки.

Как показано в статье, точечная самодельная контактная сварка вполне доступна. Мы рассмотрели варианты и технологию контактной сварки.

Приведенная информация поможет получить начальные навыки контактной сварки и обеспечить создание сварочного инвертора для точечной сварки самостоятельно из подручных средств.

Сварка своими руками, электродуговая контактная сварка труб и точечная сварка. Советы от Леруа Мерлен в Москве.

Виды электродуговой сварки

Сварочный аппарат для электродуговой сварки

Электродуговая сварка позволяет произвести сварку благодаря сплавлению одинаковых по составу металлов при чрезвычайно высокой температуре (3000°C и выше), создаваемой электрической дугой. Дуга появляется в результате прохождения электрического тока между электродом и свариваемыми деталями.

Электрод – это металлический стержень со специальным покрытием. На окончании электрода (около 15 мм от края) отсутствует покрытие, что позволяет установить электрический контакт.

РУТИЛОВЫЕ	ОСНОВНЫЕ
для мелких ремонтных работ	для соединений, требующих высокой механической прочности (например, для металлической несущей конструкции крыш)

Высокая температура приводит к плавлению металла электрода и краев соединяемых деталей. В результате плавления образуется сварной шов.

Электродуговая сварка подходит для следующих видов работ:

изготовление крупных металлических конструкций,
слесарное дело,
соединение крупных металлических деталей или деталей толщиной более 1,5 мм

Она имеет следующие преимущества:

экономичность,
высокая прочность сварочных швов,
возможность сварки обычной, нержавеющей стали и алюминия,
возможность ремонта изделий из чугуна.

Рекомендации

1. Подготовьте соединяемые детали, хорошо зачистив их с помощью металлической щетки.

2. Соедините края деталей, желательно на ровной плоскости, и придерживайте их с помощью ручных тисков, чтобы они оставались неподвижными в процессе сварки.

3. Для защиты от ультрафиолетового излучения используйте защитную одежду (перчатки, рабочая одежда, защитная маска).

4. Выберите подходящий диаметр электрода в зависимости от вида работ (см. приведенную ниже таблицу). Вставьте оголенную часть электрода в держатель и зафиксируйте его. Отрегулируйте силу тока сварочного аппарата в зависимости от диаметра электрода (см. приведенную ниже таблицу).

5. Отрегулируйте силу тока сварочного аппарата в зависимости от диаметра электрода (см. приведенную ниже таблицу).

Безопасность
Не выполняйте сварку в контактных линзах и никогда не смотрите незащищенными глазами на электрическую дугу. Во избежание испарения токсичных паров НИКОГДА не выполняйте сварку близи мест хранения трихлорэтилена.

Свариваемые X металлы:	Толщина металла (в мм):	Необходимая сила тока (в Амперах):	Диаметр электрода (в мм):
Мягкая сталь	1,5 2 и 3 от 2 до 5 от 3 до 10 5 и более	40-60 60-70 80-100 100-130 130-160	1,6 2 2,5 3,2 4
Нержавеющая сталь	1,5 и более	80-100	2,5
Чугун	3 и более	80-100	2,5

Выполнение электродуговой сварки

1. Подключите сварочный аппарат к розетке с заземлением и проверьте напряжение.

	2. Зафиксируйте щипцы массы на одной из двух свариваемых деталей.
	3. Потрите краем электрода в том месте, где должна быть выполнена сварка. В результате этого трения образуется дуга, которая хорошо заметна благодаря появившимся искрам.
	4. После появления дуги поднесите электрод к краю детали на расстояние 2 или 3 мм и начните сварку. Длина дуги (то есть расстояние между электродом и свариваемой деталью) должна быть постоянной и приблизительно равной диаметру электрода.
	5. Выполняйте сварку, наклонив электрод под углом 60° и двигая им по направлению к себе. Сохраняйте постоянную скорость, удерживая постоянный зазор от 2 до 3 мм. Опускайте руку по мере плавления электрода для того, чтобы компенсировать его длину.
	6. Выберите скорость продвижения таким образом, чтобы ширина полученного сварного шва (значение S) превосходила в 1,5-2 раза диаметр электрода (значение Е)

7. Дайте сварному шву остыть.

Во время плавки металлов образуется агломерат металлических шлаковых включений, который защищает сварной шов во время остывания.

8. Затвердевший агломерат шлаковых включений необходимо очистить путем отбивания и зачистки металлической щеткой. Отбейте его молотком и удалите осколки с помощью металлической щетки. Используйте защитные очки для защиты глаз от осколков.

Безопасность
Не трогайте голыми руками сваренные детали — после сварки они имеют очень высокую температуру. Во избежание поражения электрическим током не работайте в сырой или влажной одежде.

Особые случаи

Сварка деталей под углом

1. Перед началом окончательной сварки сделайте предварительную сварку в нескольких точках для того, чтобы зафиксировать детали.

	2. Ориентируйте электрод так, как это показано на приведенной схеме.
	3. Выполните сварку.

Сварка толстых деталей

	1. Перед сваркой очень толстых деталей (более 6 мм) необходимо с помощью напильника или шлифовальной машины сточить на них фаски для того, чтобы между ними образовался зазор.
	2. Выполняйте сварку в несколько этапов, чтобы заполнить зазор между деталями.

Полезные советы Храните электроды в сухом месте. Если во время сварки на деталях проплавляются отверстия, необходимо понизить силу тока на сварочном аппарате. Из соображений безопасности НИКОГДА не используйте обычные цветные стекла, используйте только СПЕЦИАЛЬНЫЕ ФИЛЬТРУЮЩИЕ СТЕКЛА.

Практическое и информативное руководство для самостоятельных работников

Начало работы

Существует множество способов сварки на выбор, но ни один из них не подходит для всех областей применения. Очень важно учитывать ваши навыки сварки, доступные основные процессы, а также возможности и преимущества каждого из них, чтобы определить, какой процесс лучше всего подходит для ваших нужд и областей применения.

Обзор сварочных процессов

Наиболее распространенными процессами являются MIG, TIG и Stick.У каждого из них есть преимущества и ограничения для определенных приложений. Не существует универсального подхода.

MIG / газовая дуговая сварка металла (GMAW) — Сварочные аппараты MIG используют проволочный сварочный электрод на катушке, которая подается автоматически с постоянной предварительно выбранной скоростью. Дуга, создаваемая электрическим током между основным металлом и проволокой, расплавляет проволоку и соединяет ее с основанием, создавая высокопрочный сварной шов с прекрасным внешним видом и небольшой потребностью в очистке. Сварка MIG чиста и проста, ее можно использовать как для тонких, так и для толстых металлов.
Подобно MIG, дуговая сварка порошковой проволокой (FCAW) * представляет собой процесс подачи проволоки, но отличается тем, что самозащитная сварка FCAW не требует защитного газа. Вместо этого порошковая проволока защищает дугу от загрязнения. Это простой и эффективный подход, особенно при сварке на открытом воздухе, в ветреную погоду или на грязных материалах. FCAW широко используется в строительстве из-за высокой скорости сварки и портативности.
Сварка MIG и порошковой проволокой проста в освоении и позволяет создавать чрезвычайно чистые сварные швы на стали, алюминии и нержавеющей стали.Оба процесса позволяют сваривать материалы толщиной до 26 калибра.
* Процесс FCAW предлагается на машинах Miller® MIG.

Дуговая сварка TIG / газом вольфрамовым электродом (GTAW) — В этом процессе дуговой сварки для сварки используется неплавящийся вольфрамовый электрод. Область сварного шва защищена от атмосферного загрязнения защитным газом (обычно аргоном) и присадочным металлом, хотя некоторые сварные швы, известные как автогенные швы, этого не требуют.Сварочный источник постоянного тока вырабатывает энергию, которая проходит по дуге через столб высокоионизированного газа и паров металлов, известный как плазма.
Сварка
TIG обычно используется для сварки тонких профилей из легированной стали, нержавеющей стали и цветных металлов, таких как алюминий, магний и медные сплавы. Этот процесс дает оператору больший контроль над сварным швом, что позволяет получать прочные и высококачественные сварные швы. TIG сравнительно сложнее и труднее в освоении, чем другие процессы, и он значительно медленнее.

Дуговая сварка палкой / экранированным металлом (SMAW) — На протяжении многих лет палочка была самым популярным методом сварки в домашних условиях. В этом процессе используется электрический ток, протекающий из зазора между металлом и электродом для дуговой сварки. Stick эффективен для сварки большинства сплавов или соединений и может использоваться в помещении и на открытом воздухе или на сквозняках. Кроме того, это наиболее экономичный метод, обеспечивающий хорошее сцепление с ржавыми или грязными металлами.
Однако он ограничен металлами толщиной не менее 18, требует частой замены стержней, излучает значительное количество брызг и требует очистки готовых сварных швов.Сварку палкой также труднее изучить и использовать, особенно способность зажигать и поддерживать дугу. Доступны аппараты для дуговой сварки переменным, постоянным или переменным / постоянным током, причем переменный ток является наиболее экономичным. Он используется для сварки более толстых металлов от 1/16 дюйма и более. Эти машины — хороший выбор для фермеров, любителей и домашних работников.

На приведенной ниже схеме показан каждый сварочный процесс. Учтите эти факторы, решая, какой процесс лучше всего подходит для ваших общих нужд.

Сварка МИГ

Самый простой процесс для изучения
Возможна высокая скорость сварки
Лучший контроль на тонких металлах
Возможна чистка сварных швов без образования шлака
То же оборудование можно использовать для порошковой сварки

Сварка TIG

Обеспечивает высочайшее качество и точность сварных швов
Высокоэстетичный сварной шов
Позволяет регулировать подвод тепла во время сварки с помощью педали

Порошковая сварка

Работает так же хорошо, как липнет к грязному или ржавому материалу
Сварка в нерабочем положении
Глубокий провар для сварки толстых профилей
Повышенная скорость наплавки металла
Более щадящая сварка грязных или ржавых материалов

Сварка палкой

Лучше подходит для ветреных и наружных условий
Более щадящая сварка грязного или ржавого металла
Хорошо работает с более толстыми материалами

Какой процесс лучше всего соответствует вашим потребностям?

Определите типы сварочных работ и материалы, которые вы будете сваривать чаще всего.Вы создаете скульптуры из металла? Собираетесь ли вы отремонтировать старый маслкар в своем гараже? Мотоцикл, который вы купили много лет назад, требует изготовления? Возможно, вам нужно сделать базовый ремонт сельхозтехники.

Возможные проекты	Средняя толщина материала
Кузов авто	3/16 дюйма или меньше
Рамы и ограждения прицепов	от 1/4 дюйма до 5/16 дюйма
Ферма, ранчо и ландшафт	от 5/16 дюйма до 3/8 дюйма
Толстые конструкционные элементы	Более 3/8 дюйма
Велосипеды, газонокосилки или рамы для труб	1/16 дюйма
Лодки, автомобили и мотоциклы	от 1/16 дюйма до 1/8 дюйма
Стойки охотничьи и хозяйственные	от 1/16 дюйма до 1/8 дюйма
От общего до капитального ремонта	от 3/16 дюйма до 1/4 дюйма

Заблаговременное выделение времени для определения проектов, которые займут наибольший процент вашей сварочной деятельности, поможет вам определить конкретную толщину металла, с которой вы, вероятно, будете сваривать чаще всего, и, в конечном итоге, поможет вам выбрать наиболее подходящего сварщика.

Пришло время уточнить детали. Давайте посмотрим, какой процесс сварки можно использовать для каждого типа металла. Имейте в виду, что многие из этих материалов также обрабатываются с использованием различных комбинаций двух или более металлов для усиления прочности и функциональности.

Металл	Сварочный процесс
	МИГ	Рукоять	TIG
Сталь	Х	Х	Х
Нержавеющая сталь	Х	Х	Х
Алюминиевые сплавы	Х		Х
Чугун		Х
Хромомолибден			Х
Медь			Х
Латунь			Х
экзотических металлов (магний, титан и т. Д.)			Х

Какие факторы следует учитывать при определении бюджета?

Тип сварочного аппарата, который вы покупаете, должен подходить для конкретных функций, которые вам требуются, а также для проектов, над которыми вы будете работать больше всего. Подумайте о своей конечной цели и подумайте о возможностях повышения эффективности вашего сварщика.Вы хотите больше мощности или силы тока в будущем? Вы когда-нибудь захотите изучить или использовать дополнительные сварочные процессы?

Важно учитывать различные требования к силе тока и мощности, а также рабочий цикл, необходимый для достижения наиболее эффективных и экономичных операционных результатов для проектов, которые вы планируете завершить.

В дополнение к стоимости самого сварочного аппарата не забудьте включить в него расходы на принадлежности и расходные материалы, которые потребуются для работы вашего нового сварочного аппарата.Сюда входит защита от сварки (каска, перчатки, куртка и т. Д.), А также газ и расходные материалы.

Не спешите принимать решение о покупке. Найдите время, чтобы определить свои потребности. Если у вас есть вопросы или что-то неясно, Миллер может ответить на любые ваши вопросы о сварочных процессах, преимуществах, ограничениях и работе аппарата. Когда вы будете готовы сопоставить конкретную модель с задачей, хобби или бизнесом, Миллер может предложить модель или продукт, который лучше всего подходит для вас.

Miller предоставляет качественных сварочных аппаратов с 1929 года. Когда вы будете готовы совершить покупку, для нас будет честью, если вашим первым сварщиком будет сварщик Miller.

Электробезопасность: ответы по охране труда

Электрошок

Тело человека проводит электричество. Даже слабые токи могут вызвать серьезные последствия для здоровья. Спазмы, ожоги, паралич мышц или смерть могут произойти в зависимости от силы тока, протекающего по телу, его маршрута и продолжительности воздействия.

Национальный институт безопасности и гигиены труда (NIOSH) сообщает, что стандартные рабочие напряжения создают токи, проходящие через человеческое тело в миллиамперном (мА) диапазоне (1000 мА = 1 А). Расчетное влияние переменного тока 60 Гц, проходящего через грудную клетку, показано в таблице 1.

100 мА

	Расчетное влияние переменного тока 60 Гц
1 мА	Едва заметны
16 мА	Максимальный ток, который средний человек может схватить и «отпустить»
20 мА	Паралич дыхательных мышц
	Порог фибрилляции желудочков
2 А	Остановка сердца и повреждение внутренних органов
15/20 А	Обычный f или выключатель размыкает цепь *

* Контакт с током 20 миллиампер может быть фатальным.В качестве ориентира обычный домашний автоматический выключатель может быть рассчитан на 15, 20 или 30 ампер.

Завершение цепи через тело

Если человек коснется токоведущего проводника, ток может протечь через тело к земле и вызвать электрический шок.
Человек может получить опасность поражения электрическим током, если случайно руки или другая часть тела образуют перемычку между источником сварочного тока (например, сварочный электрод под напряжением) и возвратным током (например, заготовкой) сварочной цепи / оборудования.
Повышенный электрический контакт с землей увеличивает риск поражения электрическим током.
Небольшие сотрясения могут вас удивить и заставить поскользнуться и упасть, возможно, с высоты.

kWeld — Аппарат для точечной сварки нового уровня
Если вы хотите сделать свои собственные аккумуляторные блоки из литий-ионных круглых элементов, то вам придется решить проблему подключения отдельных элементов. Пайка приводит к ним — не вариант, потому что длительное нагревание выводов батареи имеет тенденцию к повреждению внутренней структуры элемента.
Я столкнулся именно с этой проблемой и узнал, что наиболее распространенный метод соединения ячеек — это приваривание к ним никелевых или никелированных стальных полос с помощью устройств для точечной сварки сопротивлением.
Принцип их работы заключается в пропускании электрического тока через металлическую полосу и язычок батареи. Поскольку металлы обладают электрическим сопротивлением, этот ток заставляет материал плавиться. Расплавленный металл должен занимать небольшую площадь, чтобы не повредить аккумулятор. Это достигается за счет использования сильного тока, позволяющего получать очень короткие импульсы.
Поскольку это сложная задача, профессиональные сварщики начинают с нескольких тысяч долларов. Есть и более дешевые модели от китайской компании, но я отказался от этого варианта … Так как я инженер-электроник с большим опытом работы в силовой электронике, я решил разработать собственный сварочный аппарат. Он должен быть доступным для домашних мастеров, более мощным и надежным, чем аналогичные конструкции, и простым в использовании.
И мне не нравился тот факт, что, казалось бы, все сварщики точечной сварки использовали заранее заданную длину импульса для установки интенсивности сварки.Протекающий ток обычно нельзя регулировать, вместо этого он зависит от электрического сопротивления самого пятна сварного шва. И это зависит от множества факторов, таких как загрязнение, коррозия и механическое усилие, при котором металлы сталкиваются друг с другом. В результате изменяется количество энергии (= тепла), которое уходит в сварной шов, что приводит к противоречивым результатам. Чтобы смягчить этот эффект, современные сварщики используют два или более импульса, чтобы смягчить металлы и сжечь любые загрязнения.
Но есть гораздо более простой способ получить однородные сварные швы: если количество энергии, сбрасываемой в точку сварного шва, остается постоянным, то каждый раз плавится одно и то же количество металла. Это то, что делает kWeld . Нет необходимости экспериментировать с временными интервалами или количеством чистящих импульсов. Вы просто набираете желаемое количество энергии и начинаете работать. Устройство автоматически регулирует длительность импульса для достижения одинакового результата для каждого сварного шва.
На этом изображении показан результат сварки полос никеля толщиной 0,15 мм с ячейками 18650 (источник: форум eevblog, пользователь romantao):
При правильном источнике питания устройство кВтeld способно сваривать полосы из чистого никеля толщиной до Толщина 0,3 мм. Но он также достаточно маневренный, чтобы сваривать тонкие медные проволоки при низких энергиях. На следующем рисунке показана тонкая медная жила, приваренная к стальному стержню толщиной 2 мм:
Система kWeld доступна в виде комплекта для самостоятельной сборки в моем магазине: https: // www.keenlab.de/index.php/product-category/kspot-welder-kit/
Руководства по сборке и эксплуатации доступны для загрузки здесь:
https://www.keenlab.de/wp-content/uploads/2018/07 /kWeld-assembly-manual-r5.0.pdf
https://www.keenlab.de/wp-content/uploads/2018/07/kWeld-operation-manual-r3.0.pdf
Системное микропрограммное обеспечение можно обновлять, что позволяет использовать новые функции или улучшения.
Последнюю версию микропрограммы можно загрузить здесь:
https: //www.keenlab.de / wp-content / uploads / 2019/01 / 1
_kweld_release_r2_9.zip
Этот инструмент https://www.keenlab.de/index.php/product/kweld-firmware-update-tool/ требуется для подключения kWeld к компьютеру.
Необходимый источник питания для сварщика не входит в комплект. В идеале он должен иметь выходное напряжение от 5 до 15 В постоянного тока и обеспечивать ток не менее 1500 А при коротком замыкании в течение нескольких десятков миллисекунд. Поскольку этого довольно сложно достичь, следующий список дает некоторые рекомендации:
Turnigy nano-tech 3S / 5000mAh / 130C Литий-полимерный аккумулятор (ссылка).Я испытал один из них под нагрузкой в течение нескольких полных циклов разряда, и после этого он не показал видимого вздутия. Измеренный ток 1300-1500 ампер.
Turnigy Graphene 3S / 6000mAh / 65C литий-полимерный аккумулятор (ссылка). Они не показывают вздутие после нескольких циклов полной разрядки, но у меня пока нет данных об их сроке службы. Текущий уровень сопоставим с моделью нанотехнологий.
Ultracell UXL65-12 (ссылка). Согласно обратной связи от пользователя, ток, сообщаемый полем kWeld , составляет приблизительно 1000A при тестировании с 0.Никелевые полосы 15 мм.
Bosch SMT 31-100 (ссылка). Согласно обратной связи от пользователя, сварочный ток, сообщаемый полем кВт, составляет около 1400 А.

ВНИМАНИЕ: Литий-полимерные батареи потенциально опасны. Если они внутренне выйдут из строя, они могут самовозгораться. Поэтому настоятельно рекомендуется постоянно контролировать их во время использования, а также во время зарядки и хранить их в пожаробезопасном контейнере, когда они не используются.
Вы имеете дело с очень высоким уровнем энергии при использовании этой системы, что может привести к травмам или возгоранию при неправильном обращении. Примите соответствующие меры безопасности и используйте эту систему с осторожностью. Никогда не оставляйте его без присмотра при включенном питании.
Этот продукт содержит мелкие детали, хранить в недоступном для детей месте!
Эта система создает значительные магнитные поля, не используйте ее с кардиостимулятором!
Характеристики оборудования (новые функции выделены полужирным шрифтом ):
Входное напряжение для сварки: 4 В — 30 В постоянного тока, позволяет использовать ультраконденсаторы
Чрезвычайно надежный переключатель питания на основе полевых МОП-транзисторов и конструкция механической шины тока
Плавкая защита от перенапряжения внутреннего источника питания
Максимальный ток переключения: 2000A
Внутреннее сопротивление выключателя питания: 120 мкОм
аппаратный сторожевой таймер длительности импульса: 250 мс
Блокировка минимального напряжения для силовых транзисторов
Измерение входного и выходного напряжения, тока переключения и напряжения питания логики
Логика питается напрямую от основного источника питания — нет необходимости в отдельном вспомогательном источнике питания
Винтовой зажим для внешнего пускового переключателя
Конденсатор задержки питания логики во время импульсного срабатывания
Пользовательский интерфейс
через ЖК-дисплей, кодировщик циферблата / и зуммер

Программные функции (новые функции выделены полужирным шрифтом ):
Алгоритм центрального управления сваркой использует метод измерения Джоуля вместо простого таймера, устраняя необходимость в двухимпульсном обжиге и обеспечивая более стабильные сварные швы — количество энергии, которое требуется. осаждение в месте сварного шва всегда остается постоянным
Способность обнаруживать неудачный сварной шов и акустическая обратная связь с пользователем
Процедура калибровки для компенсации потерь электродов
Ручной режим, запускается от внешнего переключателя
Автоматический режим, сопровождаемый звуковым сигналом и запускаемый с регулируемой задержкой , как только система обнаруживает, что оба электрода находятся в устойчивом контакте со сварочным материалом
Звуковой сигнал о завершении процесса сварки
Цифровая обратная связь от выполненного сварного шва, помогающая пользователю достичь наилучших результатов: количество импульсов, количество вложенной энергии, требуемое время импульса для этой энергии, измеренный ток, измеренное омическое сопротивление сварного пятна
Простой и интуитивно понятный пользовательский интерфейс — просто отрегулируйте желаемую энергию сварки до 500 Дж с помощью поворотной ручки; точное управление с помощью энкодера
Меню конфигурации, доступное с помощью кнопки набора
Контроль перегрузки по току прерывает импульс при срабатывании, защищая выключатель питания
Контроль АКБ с регулируемым сигнальным напряжением
Предохранитель для мониторинга работоспособности
Интерфейс обновления прошивки

https: // бесконечная сфера.com / forum / viewtopic.php? f = 14 & t = 89039
http://www.eevblog.com/forum/projects/guesses-on-what-i-am-attempting-here/
, а также эти видеоролики, в которых обсуждается эволюция этой системы:
https://youtu.be/Ceos88VO6p4
https://youtu.be/fWXphoDE_H8
https://youtu.be/JR3GJYScquc
https://youtu.be/9-CQd02EDIs
https : //youtu.be/rQnODV4VQjU
Наем сертифицированных сварщиков стоит вложений — ТРУБНАЯ И СТАЛЬНАЯ ПРОМЫШЛЕННОСТЬ
Ваш последний проект требует сварки.Стоит ли пытаться сделать это самостоятельно или нанять сертифицированного сварщика? Вот три основные причины, по которым лучше всего нанять сертифицированного сварщика.
СЕРТИФИЦИРОВАННЫЕ СВАРОЧКИ ИМЕЮТ ОПЫТ ДЛЯ ПРАВИЛЬНОГО ВЫПОЛНЕНИЯ РАБОТЫ
В то время как концепция сварки довольно проста для понимания, выполнение намного сложнее. Для получения сертификата сертифицированные сварщики проходят программу обучения сварке, где у них есть широкие возможности попрактиковаться в своих навыках и изучить новейшие методы.Не все сварочные работы требуют одинаковых навыков, и сертифицированный сварщик будет иметь множество навыков и опыта, которые можно использовать в этой работе.
СЕРТИФИЦИРОВАННЫЕ СВАРОЧНИКИ ИМЕЮТ ПОДХОДЯЩЕЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ
Сварочный аппарат необходим для выполнения сварочных работ, и у большинства людей он отсутствует. Аренда сварочного аппарата может быть дорогостоящей, и аренда не будет включать в себя урок, который научит вас использовать его эффективно и безопасно. Если вам удастся выяснить, как управлять аппаратом самостоятельно, нет гарантии, что вы завершите сварку правильно, что приведет к значительной потере времени и денег.
СЕРТИФИЦИРОВАННЫЕ СВАРОЧКИ ЗНАЮТ, КАК БЕЗОПАСНО ВЫПОЛНЯТЬ РАБОТУ
Сварка очень опасна, если не соблюдаются надлежащие правила техники безопасности. Человек должен носить соответствующие средства защиты, чтобы снизить риск ожога. Свет, излучаемый сварочным аппаратом, может нанести вред зрению человека, поэтому необходима надлежащая защита глаз. Сертифицированные сварщики проходят обширную подготовку по технике безопасности перед получением сертификата, поэтому они знают, как выполнять свою работу, не причиняя вреда себе или кому-либо еще.
В
Pipe & Steel работает команда сертифицированных сварщиков, готовых приложить свои знания и навыки для выполнения ваших сварочных работ. Мы гордимся беспрецедентной безопасностью, качеством и ценностью для наших клиентов. Свяжитесь с нами, чтобы начать сегодня.
Постройте аппарат для дуговой сварки на 70 А
В этом посте я намерен показать вам исходный учебник, который я использовал для создания своего аппарата для дуговой сварки на 70 А (на фото слева). Я построил его сам, используя трансформаторы для микроволновых печей. Я намерен построить еще один в этом году и снова воспользуюсь этими инструкциями.Поскольку исходный сайт aaawelder.com отключен, я использовал Wayback Machine, чтобы найти контент и снова сделать его доступным для поиска. Нарушение авторских прав не предполагается и не желательно.
Обратите внимание, что эта машина может быть немного опасной. Если вы хотите сваривать дешево, есть много других вариантов. У Amazon этот сварочный аппарат стоит гораздо меньше, чем вы ожидали. Он получает отличные отзывы, и это гораздо более быстрый и простой способ получить сварку. Я купил себе, а не построил другого сварщика! Нажмите на картинку ниже, чтобы узнать об этом подробнее.Обязательно читайте отзывы!
Я ветеран сварщика / слесаря с более чем 20-летним опытом развития и применения своих навыков. Я работал в фабричных магазинах от кукурузных полей Иллинойса до судовых верфей глубокого юга, противопоставляя свои навыки сварщикам / монтажникам мирового класса. Я построил дуговой сварочный аппарат на 70 А из трансформаторов для микроволновых печей, чтобы справляться со своими небольшими сварочными работами, микросварщик, если хотите.
Я попробовал купить в магазине сварочный аппарат на 110 В, но не смог заставить стержень плавить соединения.Стержень плавился на маленькие шарики и просто лежал на заготовке, совсем не расплавившись. Я не буду упоминать название бренда, скажем так, я был разочарован.
Опыт создания собственного сварщика был не только полезным, но и полезным. Мало что можно сравнить с созданием того, что действительно работает, испытанием навыков и силы духа, в котором вы выходите победителем. Нет ничего лучше. В AAAWelder я стремлюсь вдохновить и пробудить художника во всем, в AAAWelder я говорю: «Да, мы можем».
ВНИМАНИЕ !!!!!! Продолжайте строительство этого устройства на свой страх и риск! Если вы не уверены в правильности процедуры и мерах предосторожности, НЕ СТРОЙТЕ! Энергия, производимая этим устройством, может убить вас, если вы позволите.Быть умным. Быть безопасным. Будьте внимательны!
Как я построил свой аппарат для дуговой сварки на 70 А
Шаг 1. ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ
Это можно сделать несколькими способами. Метод, который я выбрал, заключался в том, чтобы позвонить в департамент санитарии и попросить их поставить несколько микроволновок. Когда я сказал им, что это за проект, я получил несколько смех и ОК. Через две недели у меня было 6 микроволновых печей. Для аппарата для дуговой сварки 110 В требуется 2 трансформатора.
Шаг 2: ОТСОЕДИНЕНИЕ УСТРОЙСТВ
Небольшое предостережение относительно трансформаторов: будьте осторожны при снятии разъемов с первичной обмотки (см. Рис.1). Иногда единственное, что удерживает концы катушки на месте, — это кусок ленты. Вытягивание или рывки могут вырвать их, что приведет к поломке или поломке магнитного провода. Найдите время, чтобы сделать это правильно. Снимите трансформатор. Я удаляю и другие вещи: охлаждающий вентилятор (вам нужен 1 для сварочного аппарата 110 В), шнур питания, магниты от магнетрона (для использования в другом проекте) и жгут проводов (провод от жгута). может использоваться для подачи питания на трансформаторы, охлаждающий вентилятор и выключатель).

Шаг 3: Изменение трансформаторов: Фаза 1
Это фаза включения или отключения этого процесса. От того, как и что вы будете делать с этого момента, будет зависеть результат ваших усилий. Программисты используют термин, который говорит само за себя: МУСОР ВХОДИТ, МУСОР ВЫВОДИТСЯ! Не торопитесь. Сделай это правильно. Если вы чувствуете, что злитесь или расстраиваетесь, остановитесь, бросьте все, сходите и купите что-нибудь холодное, вернитесь позже.
Вторичная обмотка обоих трансформаторов должна быть снята. Я объясню свой путь, у вас может быть лучше.

Инструменты, которые я использовал для выполнения этого шага, были обычным молотком и действительно острым долотом. Ширина долота была меньше ширины паза керна. Закрепите трансформатор на неподвижном объекте (стол, скамья и т. Д.), Как показано на рис. 2. Поместите долото в начальную точку разреза № 1 (рис. 3). Разрежьте катушку, ударяя по зубилу молотком, пока не дойдете до упора, который должен полностью проходить через толщину катушки.Обрежьте все оставшиеся пряди, оставшиеся после первого разреза. Снимите зажим. Поверните трансформатор на 180 градусов и зажмите (вырез №2 теперь должен быть вверху). Повторяйте пропилы на отрезке №2, пока эта часть катушки не освободится. Снимите секцию (рис. 3). Если вы разрежете первичную обмотку, возьмите другой трансформатор, это уже история. Пристегните ремни, теперь самое интересное начинается.
Как видно из рис. 4 и рис. 5, оставшиеся вторичные обмотки должны быть полностью удалены, включая 3-витковую обмотку накала.Я решил эту проблему, найдя стальной стержень, который можно было вбивать в пазы сердечника без заклинивания и который имел достаточно площади на лицевой поверхности, чтобы вытолкнуть катушки одним куском, а не тысячами прядей. Удачи!
Модификация трансформатора: Фаза 2
Если вам понравилась фаза 1, держите ремень пристегнутым, вам понравится фаза 2. Здесь вы можете перемотать вторичные катушки, чтобы они работали так, как вы хотите. . Шаги, которые я описываю на этом этапе, являются теорией, основанной на исследованиях и выводах моих собственных экспериментов.Я отношу поток электронов к потоку воды, потому что они обладают одинаковыми характеристиками. Все, что вы делаете для обеспечения беспрепятственного прохождения тока, обеспечит вам максимальную производительность от этих трансформаторов. Имея это в виду, давайте продолжим.
Вам необходимо как можно лучше определить направление намотки первичных обмоток. Поверните трансформаторы так, чтобы разъемы на первичных обмотках были обращены к вам. Один будет входить в ядро (для ясности назовем это входом), а другой выходить (выходить).Вторичные обмотки обоих трансформаторов будут намотаны относительно их первичной обмотки. Это попытка синхронизировать трансформаторы друг с другом.
Если вы обнаружите, что первичная обмотка вращается по часовой стрелке, просто выполните процедуру в обратном порядке, как показано на рис. 7.
Первые три ряда должны идти плавно. Четвертый может вырвать из вас некоторые избранные слова. Я использовал отвертку с заклеенной лентой лопаткой, чтобы поддеть зазоры между проводом и сердечником.Ваша цель — 20 витков многожильного медного провода # 10 AWG, изолированного, длиной 25 футов для каждого трансформатора. Я сделал 18 оборотов, и мой сварочный аппарат работает нормально. Еще раз удачи!
К тому времени, как вы закончите перематывать вторичную обмотку, вы по-новому оцените искусство перемотчиков. Ваша работа может быть некрасивой на данном этапе, но, держу пари, они бегают как «ошпаренные собаки».
Шаг 4: Технические характеристики и испытания
Подключите трансформаторы мягким проводом в соответствии с этой простой схемой.После того, как аппарат для дуговой сварки заработает правильно, вы можете подключить это устройство.
Пока не подавайте питание на схему. Найдите концы меток на обмотке нити накала и колпачок, так как может вытечь до 13 ампер. Не включайте себя в эту схему; Взрыв в вашем сердце может убить вас. Подумайте о безопасности , прежде чем щелкнуть выключателем . Прикрепите выходные провода к непроводящему неподвижному объекту на расстоянии не менее 4 дюймов друг от друга.
Это очень хороший пример «не рисковать».Этот сварочный аппарат был построен Джоном Келли, который все заблокировал и оставил бизнес-часть для тестирования. Спасибо Джону за фотографии.
Если вы соблюдали порядок сборки, все, что вам нужно сделать, это проверить выходное напряжение. Установив вольтметр на 50 В переменного тока, включите сварочный аппарат, снимите показания напряжения и выключите сварочный аппарат. Если ваши фары все еще горят, вы прошли первое испытание; без шорт. Если результат чтения не соответствует спецификациям, а читается прибл. половину, переверните провода вторичных обмоток.Если вы попали в точку, мои поздравления, друг, теперь у вас есть сварочный аппарат. Проведите жесткое соединение вашего устройства. Никакой инструкции по размещению агрегата здесь нет, это вопрос выбора, вкуса и индивидуальности. Я использовал корпус от старого радиопередатчика, который нашел на свалке. Корпус микроволн можно вырезать и подогнать под эту микросварку. Возможности безграничны.
Сварка с помощью дуговой сварки на 70 А:
Этот сварочный аппарат с легкостью прожигает электрод 6013 размером 1/16 дюйма.Электрод 6013 3/32 дюйма горит слегка холодным, потому что я не сделал полных 20 витков каждый. Так что стремитесь достичь цели 20/20. Я накладываю горячий сияющий валик с помощью электрода 6013 диаметром 1/16 дюйма и, если мне нужен наплавленный шов, я использую электрод с двумя наконечниками с электродом 6013 диаметром 3/32 дюйма. Чтобы получить более подробное руководство по сварке с вашим новым сварщиком, ознакомьтесь с некоторыми из замечательных книг по сварке, которые доступны.
Мощность:
Имейте в виду, что хотя в этом аппарате для дуговой сварки используется источник переменного тока 110 В, этот сварочный аппарат вырабатывает несколько больших ампер.Прерывателя на 20 ампер может быть недостаточно для постоянного использования. Лучше был бы выключатель на 30 ампер. Кажется, я могу сваривать бесконечно с помощью электрода 6013 1/16 дюйма, но электрод 3/32 дюйма вызывает срабатывания, когда я свариваю слишком долго. Я надеюсь, что это руководство помогло вам создать микросварщик, который сможет справиться с вашими сварочными работами. Я хотел бы услышать о ваших успехах. Если я что-то упустил или не прояснил, я тоже хотел бы услышать об этом. Если я могу помочь вам на любом этапе пути, пожалуйста, напишите мне по электронной почте.
Связанные
100 основных правил, которые можно и нельзя делать при сварке
Умение работать с металлом — захватывающий и вдохновляющий опыт. Как сварщик, вы сможете превратить некоторые из самых прочных материалов в мире в продукт, который будет полезен другим. Этот навык используется в автомобилестроении, дорожном строительстве, строительстве и производстве систем вооружения и транспортных средств. Вот список из 100 правил, которые можно и чего нельзя делать в отношении любого сварочного аппарата MIG, сварочного аппарата TIG и аппарата плазменной резки.
Что нужно делать в сварочном аппарате
Проверьте и дважды проверьте свою рабочую зону на наличие легковоспламеняющихся материалов. Убедитесь, что в полу нет отверстий или треснувших окон, через которые могут пройти искры.
Удалите горючие жидкости и газы из этой зоны. Все, что нужно, — это небольшая искра, чтобы вызвать огромный взрыв.
Уберите все горючие материалы на безопасное расстояние. Все горючие материалы должны находиться на расстоянии не ближе 20 футов от вашего проекта.
Вымойте пол перед тем, как начать.Пыль и мусор на полу могут стать источником топлива для любых искр, которые могут там попасть.
Закройте все горючие материалы, которые нельзя сдвинуть. Если вы не можете переместить их все с рабочего места, накройте их негорючими материалами, такими как металлическая пленка или асбестовая занавеска.
Накройте и намочите горючий пол. Если напольный материал сам по себе горючий, накройте его металлической пленкой или асбестовыми материалами.
соблюдайте все надлежащие процедуры при работе с материалами, которые содержат или содержат легковоспламеняющиеся жидкости.Это включает в себя изоляцию, гашение, продувку и инвертирование. Непосредственно перед сваркой MIG проверьте материалы, чтобы убедиться в отсутствии горючих паров. Подумайте о том, чтобы заполнить привариваемый контейнер / резервуар водой на расстоянии нескольких дюймов от рабочей зоны в качестве дополнительной меры предосторожности.
Защитить шланги. Держите шланги на безопасном расстоянии от любого оборудования.
Зафиксируйте все цилиндры. Транспортируйте их только с установленными крышками.
Убедитесь, что все электрическое оборудование установлено правильно.Соблюдайте все рекомендуемые пределы нагрузки цепи с рекомендуемой защитой цепи.
Перед использованием размотайте все шланги. Шланги вашего оборудования должны быть размотаны и расположены на безопасном расстоянии от технологического процесса.
Защитите сварочные провода. Накройте или подвесьте провода, чтобы предотвратить повреждение.
Храните кислород и ацетилен в разных местах. Разделите газы на расстоянии не менее 20 футов или пятифутовым брандмауэром, рассчитанным на полчаса.
При необходимости установить пожарную охрану.Если сомневаетесь, всегда проявляйте осторожность.
Убедитесь, что огнетушитель легко доступен. Последнее, что вам нужно делать в случае пожара, — это копаться в поисках чего-нибудь, чтобы его потушить.
Убедитесь, что между вами и другими сварщиками достаточно места. Вы не хотите оказаться на пути искр от другого оператора.
Еще раз проверьте все соединения на вашей установке. Перед началом работы все муфты и фитинги должны быть плотно прижаты.
Проверяйте все свое оборудование перед каждым использованием.Этот шаг очень важен, чтобы гарантировать, что вы не закончите работу с неправильно настроенной буровой установкой.
Храните все газовые баллоны в вертикальном положении. Конец клапана должен быть направлен вверх, а не в сторону или к полу.
Пользоваться защитными очками. Травмы глаз составляют примерно 25% всех травм, связанных со сваркой и плазменной резкой, и фактически являются наиболее распространенными среди сварщиков. Особому риску подвержены те, кто производит промышленное / торговое оборудование, компьютерные материалы и металлические изделия.Всегда надевайте под шлемом защитные очки или защитные очки с боковым щитком, соответствующим стандарту ANSI Z87.1.
Найдите лучший заземляющий зажим, который вы можете найти. Хороший заземляющий зажим будет иметь медные контактные точки на губках, а также шунт.
Используйте хороший спрей для защиты от брызг. Если вы работаете в месте с соблюдением правил, вам, вероятно, потребуется приобрести утвержденный спрей для защиты от брызг. Однако, если вы работаете сварщиком-любителем или работаете у независимого подрядчика со своим собственным бизнесом, вы можете обойтись кулинарным спреем PAM, который менее опасен для здоровья и дешевле.
Держите запасной вкладыш под рукой. Замените лайнер до того, как он достигнет точки, в которой проволока не сможет пройти должным образом.
Используйте правильные цепи тока и предохранители в том месте, где вы подключаете свою установку. Убедитесь, что проводка достаточна для безопасного отвода тока.
Используйте достаточный расход защитного газа. Средняя скорость потока составляет около 20 кубических футов в час. Однако, поскольку калибровка всех расходомеров будет отличаться, вам может потребоваться больше или меньше.
Убедитесь, что у вас есть правильная вентиляция. Несоблюдение этого правила может убить вас.
Носить длинные рукава. Короткие рукава не рекомендуются.
Надеть респиратор. Ношение одного не делает вас слабаком. Респираторы защитят вас от вредных газов, которые используются в процессе сварки TIG.
Практикуйтесь часто. Проведите испытания металлолома, чтобы убедиться, что ваши настройки и техника дадут желаемые результаты.
Обратный шов для предотвращения деформации тонкого листового металла.Приварите несколько дюймов в начале, в середине и в конце и повторяйте, пока не будет сварен весь шов. Этот метод может помочь предотвратить чрезмерное коробление при попытке сварить непрерывный длинный шов.
Убедитесь, что ваша установка издает правильные звуки. При плазменной резке на короткое замыкание говорится «услышать жареный бекон». По возможности стремитесь к более плавному звучанию. При сварке алюминия методом MIG вам нужно услышать гудящий звук, а не треск и треск.
Убедитесь, что ваши сварные поверхности чистые.Грязь, ржавчина, масло и жир повлияют на качество сварного шва.
Следите за перчатками. Они могут быть дорогими, поэтому, когда они станут жесткими и неподатливыми, обращайтесь с ними как с парой охотничьих ботинок со смазкой для ботинок и феном.
Используйте тонкую перчатку на руке, на которой подается наполнитель. Некоторые сварщики рекомендуют использовать перчатки для механиков или перчатки для сварки TIG из козьей кожи.
Используйте вольфрам наименьшего размера для выполнения поставленной задачи. Использование слишком большого электрода может привести к возникновению нестабильной дуги и загрязнению сварного шва.В худшем случае возникнет дуга внутри чашки и на стороне вольфрама, что приведет к разрушению тонких краев и потенциальной потере дорогостоящих деталей.
При работе с алюминием в качестве сварочного аппарата TIG используйте умеренное количество горелочного газа. В отличие от стали, которая очень хорошо удерживает тепло, алюминий отводит тепло от сварочной ванны быстрее, чем вы можете его поддерживать.
Рассмотрите возможность использования для защиты других газов, кроме аргона. Хотя аргон на сегодняшний день является наиболее распространенным и универсальным защитным газом, используемым при сварке TIG, вы получите лучшие результаты при использовании смеси гелия / аргона в определенных обстоятельствах.
Использование Смесь гелия и аргона пятьдесят на пятьдесят для толстого алюминия и магния позволяет.
Для толстых алюминиевых отливок используйте гелий и аргон в соотношении 3: 1. Соотношение гелия и аргона 3: 1 быстро образует лужи и обеспечивает более чистый сварной шов, чем 100-процентный аргон.
Убедитесь, что в любом проекте есть вентиляционное отверстие, которое в конечном итоге будет герметичным. Если вы этого не сделаете, воздух внутри нагреется и унесет защитный газ. В некоторых случаях он может взорваться в конце сварного шва и испортить вашу работу.
Перед началом убедитесь в надежном заземлении. Поражение электрическим током может стать причиной серьезных травм или смерти.
Не держите в каждой руке по два оголенных провода. Электрический ток может пройти через провода и оператора, что может привести к смертельному поражению электрическим током.
Не прикасайтесь руками к электроду и металлическим частям электрода кожей или одеждой.
Изолируйте себя от рабочей зоны и земли.
Всегда надевайте сухие перчатки в хорошем состоянии.
Сохраняйте сухую изоляцию между вашим телом, объектом и землей.
Используйте промышленную систему вентиляции при использовании сварочного аппарата в закрытых помещениях для коммерческих целей. Для любителей позаботьтесь о достаточной вентиляции с открытыми окнами и вентиляторами.
По возможности используйте вытяжной колпак. Вытяжные колпаки удаляют газы, если они выходят из рабочей зоны, чтобы ограничить воздействие.
Носите соответствующие СИЗ (средства индивидуальной защиты). Это убережет от ожогов и воздействия дуговых лучей.
Избегайте свернутых рукавов или манжет брюк при работе сварщиком TIG. Искры или горячий металл могут попасть в складки и прожечь кожу насквозь.
Используйте надежные средства защиты органов слуха. Это поможет сохранить ваш слух при работе в шумной обстановке и предотвратит попадание мусора в слуховой проход.
Что нельзя делать в сварочном аппарате
Не допускайте перегрузки электрической цепи при использовании сварочного аппарата MIG. Это может создать опасность пожара.
Не работайте в закрытом помещении. Вы можете убить себя от вдыхания опасных газов.
Не работайте на сварочном аппарате без достаточных средств защиты глаз. Хотя большинство травм глаз временное, вы можете навсегда ослепнуть.
Не используйте дешевые зажимы заземления, если это возможно. Использование дешевых зажимов увеличит время пуска и не обеспечит хорошее заземление.
Не используйте в коммерческих целях ничего, кроме одобренного спрея для защиты от брызг.
Не эксплуатируйте буровую установку с забитым хвостовиком. Работа с засоренным лайнером может привести к плохой подаче проволоки, возникновению гнезд птиц и ожогам спины.
При сварке запрещается носить одежду с короткими рукавами или с манжетами. Вы можете получить ожоги от искр или горячего металла.
Не допускайте контакта рук с острыми краями при открытии банок с электродами.
Не работайте в зоне с горючими материалами.
Не работайте в местах, где искры могут выходить из трещин в стенах или окнах и контактировать с горючими материалами снаружи.
Не работайте с легковоспламеняющимися жидкостями или газами в этом районе. Одна искра может вызвать огромный взрыв.
Не начинайте проект, если пол грязный. Пыль и мусор — отличное средство для разжигания огня.
Запрещается сваривать контейнер, который содержал или в настоящее время содержит легковоспламеняющиеся материалы, без соблюдения надлежащих процедур очистки.
Не обращайте внимания на расположение шлангов. Держите их на безопасном расстоянии от любых механизмов и источников тепла.
Не работайте со спиральными шлангами. Засорение может привести к разрыву шлангов и травмам.
Не перевозите баллоны без установленных крышек.
Не храните баллоны боком или вверх дном. Клапаны с крышками всегда должны быть обращены вертикально.
Не превышайте предельные нагрузки для электрических цепей. Все электрооборудование должно быть установлено в соответствии со спецификациями производителя.
Не допускайте контакта проводов со сварочной поверхностью.Держите их накрытыми или подвешенными, чтобы не повредить.
Не храните баллоны с кислородом и ацетиленом в одном месте. Разнесите их на расстоянии не менее 20 футов.
Не начинайте работу без огнетушителя. Ваш успех в предотвращении возгорания зависит от того, как быстро вы сможете его потушить.
Не используйте ярлыки. Быстрые пути приводят к длительным (и, возможно, опасным) задержкам.
Не работайте в непосредственной близости от других сварщиков.Между вами и другими должно быть достаточно места, чтобы избежать травм.
Не начинайте работу, пока не перепроверете все свои соединения и муфты. Перед началом работы следует позаботиться о любых ослабленных соединениях.
Не используйте аппарат для сварки TIG, не убедившись, что все правильно настроено.
Не используйте оборудование, рассчитанное на более высокий ток, чем рассчитаны на схему и предохранитель.
Не экономьте на деталях для сварщика.Покупайте качественные запчасти и аксессуары у проверенного продавца.
Не используйте сварочный аппарат без респиратора. Вдыхание газов, образующихся в процессе сварки, может нанести вред вашему здоровью.
Не пытайтесь использовать сварочный аппарат без соответствующей подготовки. Если вы не знаете, что делаете, вы можете травмировать себя и других.
Не продолжайте работу со своей установкой, если она звучит неправильно. Как MIG, так и TIG методы сварки подавляют определенные звуки при работе с разными металлами.
Не используйте рваные или жесткие сварочные перчатки. Сделайте их эластичными с помощью смазки для ботинок.
Не надевайте перчатки механика на руки, которые подают наполнитель. Их может быть трудно снять, если они станут слишком горячими для ношения.
Не используйте вольфрам большего размера, чем необходимо для выполнения работы. Использование слишком больших электродов приведет к загрязнению сварного шва и может привести к возникновению нестабильной дуги.
Не используйте слишком много защитного газа. У каждого типа металла есть своя заданная норма расхода газа для горелки.
Не используйте газовую смесь, которая не рекомендуется. Это могло вызвать серьезные проблемы.
Не приваривайте проект, который будет герметичным на конце, не оставив небольшого вентиляционного отверстия. В противном случае это может закончиться потерей защитного газа или выдуванием сварного шва.
Не эксплуатируйте буровую установку без надежного заземления. Поражение электрическим током может привести к травмам или смерти.
Не держите две оголенные проволоки в каждой руке при использовании сварочного аппарата TIG. Это может привести к тому, что ваше тело станет проводником тока между проводами.
Не допускайте контакта электрода с кожей или одеждой, чтобы избежать ожогов.
Не надевайте мокрые перчатки или перчатки, которые изнашиваются или рвутся.
Запрещается использовать сварочный аппарат на влажной изоляции.
Не выполняйте сварку без достаточных средств защиты органов слуха. Это поможет предотвратить повреждение из-за шума окружающей среды, а также предотвратить попадание мусора в слуховой проход.
Не выполняйте сварку без использования одобренных средств индивидуальной защиты. Это подвергает вас повышенному риску ожогов и травм.
Не используйте 100-процентный аргон для сварки толстых алюминиевых отливок. Если вы это сделаете, ваш сварной шов может иметь дефекты.
Не эксплуатируйте сварочный аппарат без рекомендованных защитных газов. Всегда следуйте рекомендациям производителя.
Не сваривайте, если в чем-то не уверены. Вы же не хотите укоренять в уме вредные привычки.
Не сваривайте весь длинный шов на тонком листе металла. Это может привести к искажению изделия.
Не используйте расход защитного газа выше или ниже того, что требуется для безопасности вашего проекта.
Не сваривайте контейнер, в котором раньше находились легковоспламеняющиеся жидкости, не заполнив его водой на несколько дюймов ниже места проекта.
61 Крутые идеи сварочного проекта для дома, хобби или продажи
Сварка может доставлять массу удовольствия. Это также может помочь вам повысить стоимость вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту. Это может стать расслабляющим хобби.
Это также может быть отличным подспорьем, если вы хотите увеличить свой доход.
Вот некоторые из лучших идей сварочных проектов, которые могут помочь вам в достижении ваших целей, возможно, уже сегодня.
Сварочные проекты для начинающих

Создано Biji-biji Initiative для Me.reka Makerspace.
№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас. Металлические планки наверху обеспечивают пространство для зажима, обеспечивая прочное пространство для тяжелых проектов, которое при этом достаточно легкое, чтобы их можно было перемещать.
http://www.instructables.com/id/DIY-Welding-Table/
Кредит: Роб Шуерер и Линкольн Электрик Компани
№ 2. Ловушка для сарая рогов. Это еще один базовый проект рамы, позволяющий собирать рога без охоты. Когда наступит подходящий сезон, олени будут кормиться этим проектом. Их рога застревают и отрываются. В противном случае олень уходит с полным брюхом.
Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx
# 3. Подносы для ТВ. Его также можно использовать в качестве прикроватного столика, подставки для ноутбука и многого другого. Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, следующих за этой рамкой, дадут вам необходимые варианты.
http://foter.com/explore/modern-tv-tray-tables
Кредит: Кэмерон Белл, deburghsteel.com.au
# 4. Дверной звонок. Все, что потребовалось для завершения этого проекта, — небольшой баллон с аргоном и немного стального лома.Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности уникальный вид.
http://www.instructables.com/id/Easy-Doorbell-From-Scrap-Steel/
Кредит: Кэмерон Белл на deburghsteel.com.au
# 5. Кострище. Все, что потребовалось, чтобы сделать эту уникальную кострищу, — это половина листа стали. Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.
http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/
# 6. Сервировочный бар. При использовании сварочного аппарата Power MIG этот сервировочный стержень имеет стальную трубку размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом. Столешница изготовлена из нержавеющей стали с закругленной кромкой толщиной 1 дюйм. Деревянные стеллажи внутри предлагают место для хранения вещей.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar.aspx
# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и исходных материалов. К двум U-образным металлическим деталям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

# 8. Вешалка-подкова. Возьмите несколько подков, зажмите их, а затем сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто.Его можно собрать за считанные минуты.

№ 9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, чтобы создать пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.
https://es.pinterest.com/pin/791649823007/
# 10. Грязевая скамья. Для этого проекта требуется квадратная трубка диаметром 1 дюйм.Помимо этого, вы можете построить его в соответствии с вашими предпочтительными размерами. Это действительно требует некоторого навыка резки металла, но в остальном эта небольшая скамейка добавит приятный штрих любому дому.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx
# 11. Металлическая решетка. Если у вас дома растут виноградные лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих. Он имеет конструкцию с открытой рамой, которая будет надежнее поддерживать ваше хобби в области садоводства или озеленения.
http://www.instructables.com/id/Metal-Trellis-for-Garden-VInes/
№ 12. Портативная рабочая станция. Нам всем нужно место для хранения вещей. Независимо от того, являетесь ли вы сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использовать материалы, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что позволяет легко переместить рабочую станцию на новое место.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

Простые и простые сварочные проекты

# 13. Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением к любому столу или столу за считанные минуты.
http://www.instructables.com/id/Simple-Industrial-Pencil-Holder/
# 14. Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева.Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод. Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте стальной вид в деревенском стиле.

# 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы. В этом проекте для создания верхних перил использовались ножки старого батута. Для перекладин и ножек использовалась верхняя планка ограды.Затем саморезами закрепили решетку.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx
# 16. Голландский держатель для духовки. Если вы любите походы, то голландский подставка для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка для создания подставки для штатива. Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества других целей.
http: // www.Instructables.com/id/Horseshoe-Dutchoven-Holder/
# 17. Трехколесный плантатор. Этот простой маленький горшок для цветов станет отличным дополнением любого крыльца, сада или подоконника. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема — найти инструменты, чтобы придать утюгу правильную форму.
http://www.craftsmanspace.com/free-projects/rustic-tricycle-planter-plan.html
# 18. Держатель кузнечика. Если честно, правильнее было бы назвать это «третьей рукой».«Используя твердый кусок металла, вы привариваете к нему три металлических наконечника, чтобы у вас была тяжелая рука, которая могла удерживать за вас небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device.aspx
# 19. Ложка цветок. В этом простом металлическом цветке используются ложки для педалей. Затем вы можете использовать миску, металлический шар или что-нибудь похожей формы.Сварите их вместе, а затем вы можете приварить предмет к металлическому стержню.
http://www.instructables.com/id/Weld-a-Spoon-Flower/
# 20. Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности, создавая первое впечатление, которое оно производит. Это также может быть способом дать дому более стильный адрес, чем большие числа, прибитые к дому.
http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html
# 21.Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и 5/16-дюймовый круглый стержень для чисел, этот проект требует множества различных небольших сварных швов и прецизионного выравнивания. Затем добавьте опорную перекладину по вертикали и горизонтали, чтобы можно было добавить в дизайн настоящие часы.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx
# 22. Металлическое сердце. Если у вас есть старая велосипедная цепь, то у вас есть все, что вам нужно для этого простого проекта.Возможно, вы сможете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца. Затем сварите его, чтобы он не изменил своей формы.
http://www.instructables.com/id/bicycle-chain-metal-heart/
# 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет, чтобы переключать передачи в рамках проекта. Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

# 24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали заключается в том, что его можно использовать по-разному. Он может держать флаг. Он может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения. Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx
Сварочные проекты своими руками

# 25. Подвесной стальной поддон. Взяв квадратную трубку из предпочитаемого вами материала, все, что вам нужно сделать, это сварить кронштейн. Затем вы просверливаете трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.
http://www.instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/
# 26.Скульптуры животных. Это уникальное произведение искусства изготовлено из кованой вручную нержавеющей стали, которая была сварена вместе. Вы можете сделать то же самое с любимым животным.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx
# 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания кострища, который можно использовать как в помещении, так и на открытом воздухе. Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него.В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

№ 28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может обойтись вам более чем в 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверь, и вы будете готовы приступить к работе.

№ 29. Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража.Сверху на распорку укладывается простая деревянная планка, которую вы будете соединять с потолочными стойками на потолке и стойками на стене. Ключ к успешному сварочному проекту своими руками здесь — это потратить время на измерения дважды… или, может быть, три раза.
http://www.instructables.com/id/Industrial-Shelving-Some-Welding-Required/
# 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, почему бы не использовать сварочное оборудование, чтобы превратить его в барбекю на заднем дворе? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx
# 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к головке, чтобы у вас был полезный молоток. По тому же принципу можно создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет полезно вам сейчас и в будущем для тех проектов DIY, которые лежат в доме.

№ 32.Промышленный журнальный столик. В этом уникальном проекте, сделанном своими руками, весь каркас изготовлен из вторичного металла. Затем дерево крепится к верхней части рамы, чтобы создать удобный журнальный столик, который будет отлично смотреться в любом доме, сделанный за небольшую часть цены, которую можно было бы заплатить за тот же предмет в мебельном магазине.
http://www.instructables.com/id/Industrial-Coffee-Table-From-Reclaimed-Metal/
# 33. Пандус для инвалидных колясок. Жизнь у кого-то может измениться в любой момент. Если в вашем доме требуется инвалидная коляска, получить доступ к приподнятым дверям может быть непросто.Этот проект упрощает работу для домашнего или коммерческого доступа.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wheelchair-ramp.aspx
# 34. Поднос Tote. В этом алюминиевом проекте используется алмазная пластина 16-го калибра для создания корзины для инструментов. В этом проекте вы также найдете несколько отличных советов по сварке TIG, которые значительно упростят выполнение вашего следующего проекта.

№ 35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.
https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/
# 36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и защищают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.
http://www.instructables.com/id/Art-Deco-Fireguard-for-Log-Burner/

Cool Welding Projects

# 37. Автомобильные рампы. Трудно работать на автомобиле без правильных пандусов. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.
http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html
# 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно заменять все время, когда они получают попадание. Этот проект буквально помогает попасть в цель.
https://texags.com/forums/34/topics/2104438
№ 39. Подковообразный винный шкаф. Если у вас есть куча подков и они бывают разных размеров, то это отличный сварочный проект, которым стоит заняться. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!
http://www.wcwelding.com/wine-rack.html
# 40.Стальная чаша шайбы. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

№ 41. Алюминиевые крылья архангела. Это для тех сварщиков, которые хотят вывести свой косплей на новый уровень.
http://www.instructables.com/id/Arduino-controlled-Aluminium-Archangel-Costume-Win/
# 42.Кастомные внедорожные бамперы. Если вы живете в сельской местности, особенно на западе США, то повсюду есть заманчивые гравийные дороги. Любая машина может выехать туда. Так что наденьте этот бампер на свой автомобиль и отправляйтесь исследовать.
http://www.instructables.com/id/Custom-steel-bumper-for-off-road-truck/
# 43. Металл Садовое Искусство. Кто не любит выставлять в своем саду какие-нибудь прекрасные животные? Выбирайте любимое животное и приступайте к работе.
https: // www.pinterest.com/pin/207587864055293699/
# 44. Автомобильные скульптуры. Искусство и сварка — прекрасное сочетание под умелыми и талантливыми руками многих сварщиков. Это уникальное и индивидуальное изделие из металла — всего лишь один набор идей, которые вы можете воплотить в жизнь самостоятельно. Предупреждение: прямое копирование дизайна может нарушить авторские права, поэтому используйте свое собственное творчество.
http://www.browndogwelding.com/new/
# 45. Ворота. Дональд Трамп любит строить стены.Чтобы пройти сквозь стену, пригодятся ворота. Вы действительно хотите проехать через туннель, если у вас есть забор или стена, защищающая вашу собственность? Конечно нет. Вот почему сложно сварные ворота — это творческий и интересный проект.
http://www.bakersgas.com/weldmyworld/2011/05/03/how-to-weld-an-ornamental-gate/
# 46. Пого Палка безумия. Само название этого сварочного проекта звучит круто. Сложите его вместе, и вся семья отлично проведет время.
http://www.instructables.com/id/The-Pogo-Stick-of-Insanity/
# 47. Форель Мобильный. Это еще одна конструкция стальной шайбы, за исключением того, что она предназначена для рыб. Сформируйте шайбы так, чтобы они выглядели как рыбы, покрасьте их в цвет форели, а затем повесьте их, чтобы получился колокольчик или мобиль.
http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/trout-mobile.aspx
# 48. Кухня Турция. Самое лучшее в этом небольшом проекте — то, что в нем используется старая кухонная утварь.Хотя для изготовления основной части корпуса используется дерево, вы можете использовать алюминий, чтобы создать более прочную основу, на которой затем можно было бы приварить куски дуршлага.
https://www.pinterest.com/pin/207587864053179495/

Продажа прибыльных сварочных проектов

# 49. Металлические кронштейны. Если у вас стальная рама, то у вас есть простой способ начать делать кронштейны для людей. Кронштейны можно использовать в качестве полок, рам для картин и прочего хранения.Вы часто можете найти использованные кронштейны в местных комиссионных магазинах.
http://weldingweb.com/showthread.php?48525-Small-project-steel-brackets
# 50. Стальные вазы. Если у вас есть доступ к стальному лому, то у вас есть доступ к дешевым материалам, из которых можно создавать красивые декоративные предметы. Для этого выгодного проекта вы можете превратить стальные тарелки в вазы, банки для монет и множество других вариантов для дома.
http://www.instructables.com/id/How-to-Make-a-Steel-Vase-Step-by-Step/
# 51.Рамки для картин. Если вы можете отрезать металлическую трубу под углом 45 градусов, а затем соединить эту трубу чистым сварным швом, то вы сможете сделать отличные металлические рамы для картин. Принимайте индивидуальные заказы, и вы сможете получать довольно солидную почасовую оплату, занимаясь любимым делом.

№ 52. Ящики для дров для камина. Будь то дровяной камин или газовый, необходимо хранить поленья в условиях высокой температуры. Вы можете сделать их с помощью простого плоского бруска. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.
(Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)
# 53. Вилы для тракторов. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциальная прибыль.

№ 54. Архитектурные кронштейны. Люди все время вешают вещи на стены.Им также нравится вешать полки для дополнительного места для хранения вещей. Что позволяет это делать? Кронштейны. Принимайте заказы на нестандартные кронштейны, и вы можете отправлять свои работы по всему миру. Вот тот, кто уже сделал это.
http://www.cuttingedgemetals.com/custom-brackets/
# 55. Флаг Art. Качественное металлическое искусство можно повесить как внутри, так и снаружи. Просто ознакомьтесь с этой комбинацией дерева и металла для интересного проекта, который может быть потенциально прибыльным.
https: // www.pinterest.com/pin/528821181228500819/
# 56. Велосипедная цепь Gecko. Это уникальное сварное произведение искусства идеально подходит для тех, кто любит гекконов. Выберите свое любимое животное, и вы сможете создать для себя нишевый рынок.

# 57. Держатели для брелков. Все время от времени теряют ключи. Держатель брелка у двери помогает предотвратить это. Эта милая идея придает дому изюминку.
http://www.homedit.com/top-15-diy-key-holder-racks-for-your-home/hotel-inpired-key-holder/
# 58. Подсвечники. Если вам нужны рентабельные сварочные проекты из подков, это может быть вашим лучшим вариантом. Предлагая различные варианты размеров, вы можете ориентироваться на отрасли ароматерапии, аварийного освещения и дизайнеров интерьера.

№ 59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях.Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

№ 60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

№ 61.

Аппарат контактной сварки своими руками из старых ламповых телевизоров » Полезные самоделки

Контактная сварка своими руками — видео для начинающих

Разновидности контактной сварки

Устройство инструмента контактной сварки своими руками

Сборка сварочного пистолета

Точечная контактная сварка | Сварка своими руками

Точечная контактная сварка своими руками: как собрать самодельный аппарат?

Принцип действия

Трансформатор

Устройство прижима

Управление

Электроды

Трансформатор для контактной сварки своими руками

Виды точечной сварки

Особенности и принцип точечной сварки для выбора трансформатора

Виды трансформаторов для сварки

Трансформатор для контактной сварки ТВК-75

Расчет трансформатора для сварки

Самодельный аппарат из микроволновой печи

Создание электродов

Сварка цветных металлов точечной сваркой

Технология конденсаторной сварки

Особенности выбора и использования электродов

КОНТАКТНАЯ СВАРКА ДОМА [из микроволновки, инвертора, сварочного аппарата]

Контактная сварка – технология и процесс

Сварочный аппарат из микроволновки

Сварочный аппарат из аккумуляторов

Сварка своими руками, электродуговая контактная сварка труб и точечная сварка. Советы от Леруа Мерлен в Москве.

Практическое и информативное руководство для самостоятельных работников

Начало работы

Обзор сварочных процессов

Какой процесс лучше всего соответствует вашим потребностям?

Какие факторы следует учитывать при определении бюджета?

Электробезопасность: ответы по охране труда

Электрошок

Завершение цепи через тело

kWeld — Аппарат для точечной сварки нового уровня

Наем сертифицированных сварщиков стоит вложений — ТРУБНАЯ И СТАЛЬНАЯ ПРОМЫШЛЕННОСТЬ

Постройте аппарат для дуговой сварки на 70 А

Как я построил свой аппарат для дуговой сварки на 70 А

Шаг 1. ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Шаг 2: ОТСОЕДИНЕНИЕ УСТРОЙСТВ

Шаг 3: Изменение трансформаторов: Фаза 1

Модификация трансформатора: Фаза 2

Шаг 4: Технические характеристики и испытания

Сварка с помощью дуговой сварки на 70 А:

Мощность:

100 основных правил, которые можно и нельзя делать при сварке

Что нужно делать в сварочном аппарате

Что нельзя делать в сварочном аппарате

61 Крутые идеи сварочного проекта для дома, хобби или продажи

Сварочные проекты для начинающих

Простые и простые сварочные проекты

Сварочные проекты своими руками

Cool Welding Projects

Продажа прибыльных сварочных проектов

Добавить комментарий Отменить ответ
