Почему не крутит стартер ВАЗ

Главная страница > Легковые, Ремонт > Почему не крутит стартер ВАЗ

Одного прекрасного дня моя машина на отрез не хотела заводиться. И как выяснилось — дело было в стартере. Я поворачиваю ключ зажигания, а в ответ тишина, ничего не крутится, не щёлкает. Как выяснить почему не крутит стартер?

Освежив свои знания, я приступил к практике. Самое первое, что необходимо проверить в случае, если стартер не крутит двигатель, это качество соединений клемм аккумуляторной батареи и стартера. Все клеммы должны быть чистыми, без следов окисления, плотно прикручены. Так же проверьте уровень заряда АКБ, зачастую водители даже не обращают на это внимание и сразу бегут в магазин за новым стартером.

Если с этим все в порядке, то далее нужно проверить втягивающее реле. Как это сделать? Отсоедините все провода подключенные к втягивающему реле — два больших и один маленький. К самому нижнему подключите «-» от АКБ, а к среднему (к которому был подключен маленький провод) кратковременно подключите «+».

В момент замыкания реле должно сработать, это будет заметно по раздавшемуся щелчку. Если ничего не произошло, то втягивающее подлежит замене.

Так же причина может быть и в самом стартере. Возможно, просто износились щётки. Это будет ясно только после снятия и разборки стартера.

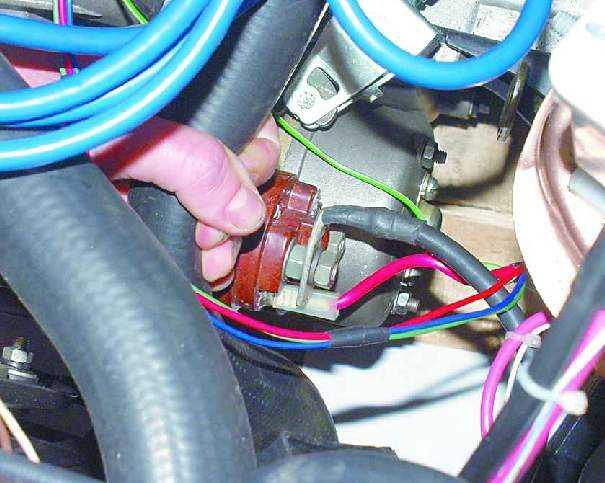

Если реле исправно, нужно проверять проводку — цепь, идущую от ключа зажигания к стартеру. Если эта цепь целая, то на конце маленького провода должно появляться напряжение +12 В в момент, когда ключ находится в положении «старт». Если нет, то цепь нужно проверять.

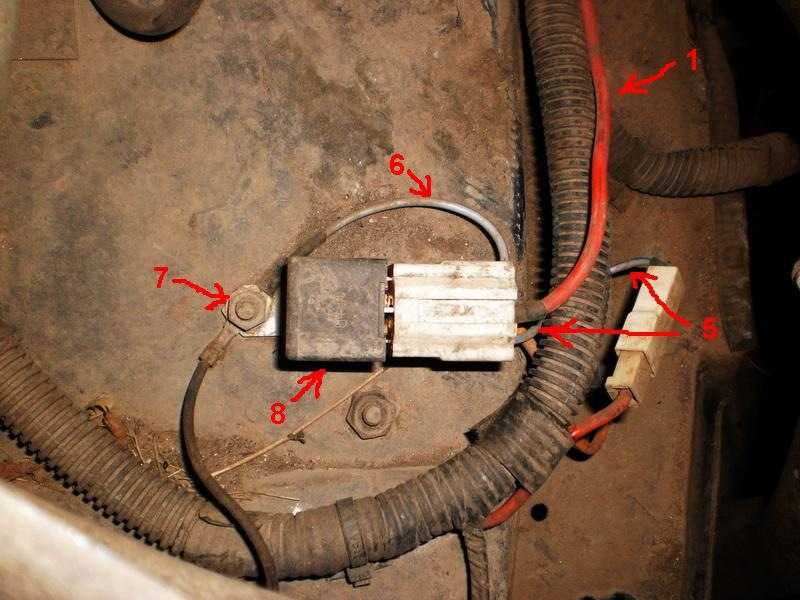

Приведу пример на автомобиле Лада Калина. Первым нужно проверить провод, который идёт от втягивающего реле к реле стартера (К3) в блоке с предохранителями и реле. Он приходит к 87 выводу. Его нужно прозвонить при помощи тестера.

Далее проверяем приходит ли +12 В на 30 вывод реле К3. Подключаем «+» клемму тестера к 30му выводу, «-» на массу, поворачиваем ключ в положение «старт», тестер должен показать +12 В.

Если нет, то нужно проверить цепь от 30го вывода реле к замку зажигания и затем сам замок зажигания.

Если все целое, попробуйте заменить реле на проверенное, рабочее. Или же можно установить перемычку, замкнув контакты 87 и 30. Если стартер начал работать, то замените реле или же проверьте целостность цепи управления этим реле — контакты 86 и 85. К 86му контакту, при включенном зажигании, должно подводится +12 В. 85й контакт — масса — идёт к 50му выводу ЭБУ.

Стартер не крутит, но щёлкает втягивающее реле

В этом случае первым делом нужно так же проверить уровень заряда АКБ и качество контактов. Если батарея разряжена, ее заряда может хватить на срабатывание втягивающего, но не хватит для прокрутки двигателя. Тоже самое и с контактами. Через плохой контакт будет проходить не достаточно энергии для работы стартера.

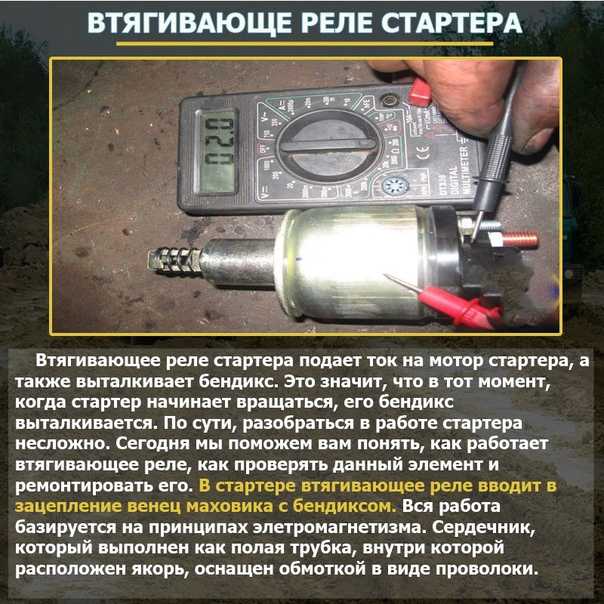

Так же нужно проверить втягивающее реле. Для этого его можно просто исключить из цепи. Возьмите мощную отвёртку и замкните 2 больших контакта на втягивающем реле. Если стартер начал крутить — то реле нужно менять на новое.

Ещё дело может быть в физической поломке самого стартера. Возможен обрыв обмотки, износ шестерёнок, поломка бендекса и прочее. Это станет ясно после снятия стартера с автомобиля.

Вот, наверное, и все основные причины, по которым стартер не крутит. Если Вы знаете ещё какие-то, то обязательно напишите об этом в комментариях.

Не крутит стартер ВАЗ видео

Стартер на ВАЗ 2109 – устройство, частые поломки, ремонт

Стартёр ВАЗ 2109, как на любом автомобиле, простой электродвигатель, задача которого –провернув несколько раз коленвал, запустить двигатель. Как только степень сжатия в системе достигла рабочей (топливная смесь воспламеняется), а мотор набрал обороты, стартёр отсоединяется, его работа нужна только при пуске.

На ВАЗ 2109 в разные годы, в разной комплектации, устанавливали стартёры версий №423. 3708, №29.3708, №5712.3708. У них основное различие – привод и коллекторное устройство. Планетарный редуктор в приводе версии 5712. 29-я модель – с торцевым типом коллектора. Модель 423 от них отличается коллектором цилиндрического типа.

Но в остальном между ними немного различий. Эти же стартёры ставят на ВАЗ 2108 и ВАЗ 21099. Стартёры взаимозаменяемы, у них одинаковы как ремкомплект, так и поломки, способы устранения тоже не различаются.

Ремкомплект стартера стартера

При неисправности этого элемента запуск двигателя затруднён (или невозможен). Поэтому, водителю желательно иметь представление о конструкции стартёра, признаках его поломки, диагностике и устранению проблем. Как все устройства на ВАЗ 2109, стартёр починить можно своими руками, иногда, даже в полевых условиях.

Содержание статьи

Устройство стартёра на ВАЗ 2109, как он работает

Стартёры на ВАЗ 2109 – двигатели постоянного тока, с максимальным потреблением от 500 A до 700 A. При нормальной работе потребляется 260 A, при мощности порядка 1. 3 Вт. Они отличаются от прочих пусковых устройств тем, что опора у конца якорного вала отсутствует, вместо неё – втулка, запрессованная в картер сцепления.

Устройство стартера: 1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор;19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I.Схема работы обгонной муфты.

Основные элементы, составляющие конструкцию стартёра ВАЗ 2109, это:

1. Передняя крышка с подшипником скольжения;
2. Привод включения или механизм бендикса (роликовая обгонная муфта, чтобы механизм прокручивался только в одном направлении). Цилиндры блокируют поворот в противоположную сторону, вилка связывает элемент с втягивающим реле, шестерня – с маховиком. Через зубчатый венец, передаётся вращающий момент коленвалу двигателя. Муфта на валу якоря смещается по винтовой нарезке, сделанной в передней его части;
3. У модели №5712 далее на оси расположен планетарный редуктор. У такого стартёра вал бендикса и якоря расположены параллельно. Скорость вращения муфты меньше, зато гораздо выше вращающий момент на маховике. Как результат, беспроблемный запуск гарантирован и при низкой температуре воздуха, а напряжение при раскрутке маховика не садится, пусковой ток на якорных обмотках нужен намного меньший;
4. Подвижная часть устройства, ротор с коллектором, размещены за бендиксом или за редуктором;
5. Статор, в металлическом корпусе. Имеет четыре полюса, которые закреплены винтовым соединением вместе с катушками обмотки внутри корпуса. Из них 3 катушки последовательно соединяются с обмоткой якоря (сериесные катушки). Одну из катушек подсоединяют параллельно (шунтовая катушка), так что, стартёр –электродвигатель смешанного возбуждения. Это даёт большой вращающий момент в заторможенном состоянии и не слишком высокую частоту вращения якоря на холостом ходу.
6. Щёткодержатель, к нему крепятся четыре медно-графитовые щётки, плюсовая пара и минусовая. Вместе вся конструкция составляет щёточный узел. С помощью щёток происходит передача тока на якорь;
7. С задней части стартёр закрыт ещё одной, задней крышкой на подшипнике скольжения;
8. Сверху размещено втягивающее электромагнитное реле. Оно приводит роликовую обгонную муфту в зацепление, а напряжение от него передаётся на якорь реле. Внутри реле – катушка, с медным изолированным проводом и металлическим стержнем (сердечником). Он движет шток контактов, которые помещены в задней части, а также рычаг обгонной муфты;
9. Якорь, составленный валом, на котором нанизаны и напрессованы пластины из электротехнической стали, с прорезями. В них проложена медная ленточная обмотка с картонной изоляцией. Концы якорной обмотки зачеканенной пайкой соединяются с коллекторными пластинами. Вал крутится в металлокерамических втулках. Из них передняя – в картере сцепления, туда и ставится передняя часть вала, когда стартёр устанавливают. Задняя же запрессована в крышку пускового устройства;
10. Приводной рычаг.

Вся конструкция скрепляется с зубчатым венцом маховика, через шестерню привода. При подаче напряжения, на втягивающей обмотке реле появляется электромагнитное поле. Замыкаются электрические цепи обмоток статора, якоря, возникает ЭДС. Она приводит во вращательное движение якорь. Последний, с помощью рычага, передвигает муфту вперёд. Передаточная шестерня сцепляется с зубьями венца и передаёт вращающий момент на маховик мотора.

Якорь проходит к своей крайней точке движения, замыкая контакты реле на противоположной стороне. При этом ток больше не течёт через 1-ю обмотку, ведь её концы замкнуты на «плюс» аккумулятора. Втянутый якорь удерживаем сравнительно слабый магнитный поток, создаваемый магнитным полем на обмотке удерживающей. Дополнительно подаётся ток к соответствующим элементам двигателя пускового устройства.

В стартёре №5712 вращающий момент, через преобразователь (редуктор), передаётся на 2-й вал. В других моделях передача усилия происходит через шлицы на ступицу, непосредственно, в обоих случаях, запускает вращательное движение обгонной муфты.

Роликовая обгонная муфта имеет в конструкции 2 кольца, внутреннее и внешнее. При этом, внутреннее кольцо надето и закреплено на валу, с которым и поворачивается. Наружное связано с передающей шестернёй, соединённой через зубчатый венец с маховиком двигателя.

Кольца плоские, а находящиеся между ними стальные цилиндры блокируют вращение в противоположную сторону. Эти цилиндры размещены на внутренней части наружного кольца муфты. Поскольку ниши под них вырезаны в виде полукапель, при повороте в одну сторону цилиндры движутся свободно. При смене направления движения одного из колец, их вращение невозможно. В этом случае муфта превращается в единое, неподвижное целое.

После того, как мотор набрал рабочие обороты, скорость обращения маховика существенно превосходит скорость стартёра. Тогда, за счёт конструктивной особенности бендикса, его кольца рассоединяются. Происходит отброс шестерни, а двигатель стартёра утрачивает связь с запущенным двигателем машины.

Обратный поворот ключа зажигания прекращает подачу напряжения на втягивающее реле. Ток идёт от «плюса» контактов аккумулятора к контактам реле (которые замкнуты), проходит через втягивающую, потом удерживающую обмотку и последний этап – «корпус».

Дело в том, что в авто все его металлические (проводящие) части корпуса в проводке играют роль провода, отрицательного полюса. Так что, у машин однопроводная электросеть, которая при таком подключении обесточивается. При этом движение тока по обмоткам разнонаправленное. Магнитные потоки взаимно компенсируются, а сердечник размагничивается.

Якорь возвращается, тормозясь за счёт трения щёток и коллектора. При этом оказываются разомкнуты контакты двигателя стартёра. Рычаг отводит муфту назад, а стартёр отключается.

Как снять стартер на ваз 2109

Перед началом ремонта стартера на ваз 2109 часто возникает закономерный вопрос, а где вообще этот стартер, и как его снять? Чтобы закрыть этот вопрос я подготовил эту гифку о том как правильно своими руками снять стратер на девятке.

Как снять стартер на ваз 2109

Неисправности стартера на ваз 2109, их причины, устранение.

Стартёры для ВАЗ 2109 очень надёжны, неприхотливы и взаимозаменяемы, как почти любое оборудование ВАЗовского автопрома. Неисправности у них тоже примерно одинаковые.

Чтобы избежать частого проведения ремонта стартёра ВАЗ 2109, надо следовать несложным правилам эксплуатации:

• Стартёр не должен работать непрерывно более 10 – 15 с. При необходимости, повторный пуск можно выполнить через 20 – 30 с. Длительная непрерывная работа двигателя стартёра вредна якорной и статорным обмоткам, они перегреваются. Если мотор не завёлся с трёх попыток, лучше сразу протестировать системы зажигания и питания двигателя, при необходимости провести ремонт.
• Длительное вращение приводящей шестерни при запущенном двигателе может стать причиной поломки обгонной муфты. Поэтому, как только заработал мотор, стартёр должен быть отключён.
• Стартёр служит для запуска двигателя, с его помощью передвигать машину нельзя. Такие попытки приведут к перегрузке и поломке устройства.

В случае проблем при запуске в первую очередь предполагается неисправность именно стартёра. Правда, он работает совместно со многими системами и механизмами автомобиля, правильное определение источника неприятностей тоже необходимо. Иногда достаточно простой зарядки батареи.

Странные звуки при запуске, во время работы стартёра, следует принимать во внимание сразу, чтобы своевременно принять меры. Ремонт или замену стартёра ВАЗ 2109 провести можно своими руками, не обращаясь в автосервис.

Самые популярные проблемы

1. Не крутит стартёр ВАЗ 2109. В зависимости от сопутствующих проблеме признаков, определяется, что именно надо проверить и, по необходимости, отремонтировать.
2. При повороте ключа в замке зажигания, нет звуков, говорящих о том, что втягивающее реле стартёра ВАЗ 2109 вообще сработало. При его включении слышны характерные щелчки, но вместо них гаснет (или слабеет, мигает) освещение приборов.

Причины, что проверить и как устранить:

• Если на втягивающее реле не подаётся ток или напряжение недостаточно (а стартёр самый мощный потребитель электроэнергии в машине), запуск не произойдёт и скорей всего необходима замена втягивающего реле стартера на ваз 2109. Напряжение оказывается недостаточным, если окислились, загрязнены, плохо затянуты контакты аккумулятора. Их проверить надо в первую очередь. При необходимости, зачищаются выводы аккумулятора, подсоединяемые концы проводов, закрепляются, затягиваются. Для защиты от окисления, наносят смазку (можно вазелин).
• Аккумулятор нуждается в зарядке. В необходимости зарядки батареи убеждаются при помощи мультиметра (замерять можно и при выключенном двигателе) или нагрузочной вилки. Однако, показатели могут различаться для только что заглушенного и несколько дней не запускавшегося мотора.
• Если подключение всех потребителей энергии приводит к сильному падению напряжения, генератор работает не на полной мощности, может быть износ щёток генератора. Батарея устроена так, чтобы удерживать напряжение некоторое время. При проверке нагрузочной вилкой, на 5-й секунде напряжение ниже 10 вольт, значит, надёжность батареи под вопросом, она слаба и нуждается в замене.
• Внутри обмотки катушки втягивающего реле стартёра ВАЗ 2109 может произойти пробой изоляции, повреждение, что приведёт к замыканию между витками обмотки. Замкнуть может и на «корпус».
• Чтобы проверить реле, пусковое устройство надо снять, при этом потребуется установить прокладку между ограничителем и шестернёй. Толщина прокладки порядка 12,8 мм. При помощи реостата меняют питающее реле напряжение, замеряя вольтметром, при каких значениях произойдёт включение. Если требуется напряжение выше 9 В (при плюсовой температуре воздуха), реле неисправно. В этом случае втягивающее реле стартера ВАЗ 2109 следует заменить.

При повороте ключа нечего не происходит

При повороте ключа отсутствуют как характерные щелчки, так и изменения в освещённости приборов.

Причины, что проверить и как устранить:

• Отсутствует реакция вспомогательного реле. При подключении штекера реле к плюсовому контакту аккумулятора, есть срабатывание – значит, неисправность выключателя зажигания или связь с ним реле отсутствует. Проверить проводку, заменить то, что повреждено, также в проверке нуждается выключатель. Если контакты его не замыкаются, замены требует контактная часть.
• У втягивающего реле стартёра ВАЗ 2109 также может заедать якорь. Для ремонта стартёра ВАЗ 2109 в этом случае понадобится демонтировать реле и проверить, насколько свободно якорь перемещается. Восстановить нормальное движение.
• При включении вспомогательного реле, на вывод реле втягивающего ток всё равно не поступает. Если при подключении плюсового контакта батареи и вывода реле втягивающего оно сработает, проверяется проводка, связывающая 2 реле. Проверить нужно также соединения и контакты, если окислились, зачистить.
• Провод обмотки на катушке втягивающего реле разорван. Проверяется с помощью омметра. Если между нижним контактом и штекером сопротивление бесконечно, требуется замена втягивающего реле стартёра ВАЗ 2109.

Частые проблемы со стартером и ремонт стартера на ваз 2109

1. При запуске стартёра отсутствует или чрезмерно замедленно, затруднено вращение якоря.
2. Стартёр на ВАЗ 2109 щёлкает, но не крутит, при этом освещение приборов не меняется.

Причины, что проверить, как устранить

• Гайки, закрепляющие концы проводов на контактах, ослаблены, слабо закручены. Подтягивание контактных гаек решает эту проблему.
• Контактные болты у самого втягивающего реле также могут подгореть или окислиться. Если при замыкании их вручную якорь движется нормально, следует демонтировать реле и провести зачистку болтов контакта. Если болты сильно корродированы на участке соединения с контактной пластиной, поможет доворот их на180 ^о.
• Сработавшиеся, стёртые щётки, их зависание. Также может подгореть якорный коллектор. В этом случае передача тока затруднена. Такая поломка очевидна, если контактные болты замкнуты, но вращение якоря осталось прежним – отсутствует или замедленно.

В этом случае чтобы починить стартёр на ВАЗ 2109, следует промерить высоту щёток (должно быть не менее 0,12 см), заменить их, при необходимости. Также, выяснить, насколько свободно перемещаются щётки. Если коллектор подгорел, его зачистить.

Стартёр ВАЗ 2109 щёлкает, но не крутит

Стартёр ВАЗ 2109 щёлкает, но не крутит, пуска нет, зато мигает, тускнеет или гаснет приборное освещение.

Причины поломки, что проверить, как устранить

• Следует осмотреть выводы полюсов аккумулятора и концы проводов. Напряжение падает из-за окисления, загрязнения или плохой затяжки контактов выводах и проводов. Чтобы провести ремонт стартёра ВАЗ 2109, тут достаточно зачистить выводу, контактные концы проводов, выполнить затяжку, покрыть смазкой (вазелин).
• Если выводы в порядке, причиной может быть падение заряда самого аккумулятора. Это проверяется мультимером, также нагрузочной вилкой, если батарея разряжена – зарядка или замена.
• Пробой, механическое повреждение (разрыв) обмоточного провода в катушках статора, якоря, щёткодержатель плюсовой щетки замкнуло на «корпус».

Как устранить проблемы

1. В таком случае якорь не будет двигаться, или движение его останется замедленным даже при замкнутых контактных болтах. При обнаружении такой неисправности, ремонт стартёра ВАЗ 2109 проще перепоручить специалистам, либо провести замену стартёра ВАЗ 2109.
2. Используя контрольную лампу и тестер, можно проверить по отдельности обмотки статора и якоря, а также изолированный щёткодержатель. Если есть замыкание на «корпус», неисправные элементы можно разобрать и отремонтировать либо заменить.
3. Многократные, частые щелчки, своего рода «трели», издаёт реле, если удерживающая катушка почему-то (слабое поле) не держит якорь. Якорь, отпущенный, возвращается, притягивается втягивающей обмоткой, пока аккумулятор не сядет окончательно.
4. Повреждённая изоляция, порванные провода обмоток, подгорание, окисление, сплавление контактов часто бывают причиной поломок выключателя и реле. Выяснить, что именно неисправно, можно пользуясь лампой и тестером, омметром, мультиметром (цифровой удобнее всего и не слишком дорог) и учитывая внешние проявления поломки.
5. Если осуществить замену втягивающего реле стартёра ВАЗ 2109 нет возможности, проблему с обмоточными проводами устраняют перемоткой катушек. Делается это на специальном станке, для ремонта стартёр ВАЗ 2109 надо разобрать, снять повреждённую обмотку и намотать новую. Оплавившиеся контакты будут видны сразу, при осмотре, их надо только заменить.
6. В случае замыкания на «корпус», пробое отсырела, повреждена, замаслена изоляция обмоток. Этому подтверждением часто служит запах горелого, дым в месте замыкания. В таком случае починить стартёр на ВАЗ 2109 просто, так как надо только просто хорошо высушить катушки в сушильном шкафу и заново выполнить пропитку лаком. Основательно повреждённая изоляция должна быть заменена.
7. Также замыкания возникают между коллекторных пластин. Определяется это также лампой и тестером, после чего испорченную деталь заменяют.

Не крутит стартёр ВАЗ 2109 и был только 1 щелчок

Если не крутит стартёр ВАЗ 2109 и был только 1 щелчок, непосредственно после включения, причиной может быть также:

• Сработанная якорная втулка. Она также обозначит себя характерным грохотом при работе, скрежетом, шумом от работы якоря. Дело тут в том, что якорь получает большой люфт амплитуда его движения возрастает.

Решение проблемы

Чаще всего требуется замена втулки стартера ВАЗ 2109 в коробке картера сцепления, хотя втулок 2, задняя тоже требует проверки. Главная сложность при замене втулок – демонтаж сработанных, тут поможет сверло №13 или №13.2. Вывинчивается старая втулка, устанавливается новая (размер 12Х14).

Замену втулки стартера ВАЗ 2109 в коробке картера лучше выполнять при каждом снятии/осмотре/ремонте стартёра. Также лучше установить новую втулку при замене стартёра ВАЗ 2109, шумной работе якорного вала. Вращаясь с большим люфтом, якорь начинает повреждать магниты, итогом может быть необходимость полной замены устройства.

На ВАЗ 2109 не крутит стартёр чаще всего именно из-за втулки, поэтому замену втулки стартера ВАЗ 2109 в коробке картера желательно производить почаще, не дожидаясь более сложных и дорогостоящих проблем.

• Вилка обгонной муфты повреждена, деформирована. В этом случае вытолкнуть муфту вилка не может, соответственно, нет напряжения. Заменить деталь.
• Сработались зубья бендикса. Ещё одна возможная причина – предыдущая замена бендикса стартера на ВАЗ 2109 выполнена некорректно, количество зубьев не соответствует необходимому. Бывают муфты с 12-ю и 9-ю зубцами. При осмотре (или по паспорту) определить нужные параметры и произвести замену муфты.

Это механические поломки, при разборке стартёра и осмотре деталей они очевидны. Если стартёр реагирует на поворот ключа зажигания, это уже говорит о его ремонтопригодности.

На морозе не крутит стартер

Не крутит стартёр на ВАЗ 2109 при отрицательной температуре воздуха. Либо немного покрутил и остановился, либо вообще нет запуска.

На морозе не крутит стартер

• Замёрзла батарея, химические реакции в ней протекают только при плюсовой температуре. Батарею можно запустить, включив освещение на пару минут.
• Аккумулятор отогреть в тёплом помещении, наддувом тёплого воздуха, без резких скачков температуры.
• Питание можно подключить от другого источника, от другой машины. Но при неудаче всех попыток разогнать батарею, её надо заменить.

Проводя ремонт и эксплуатацию стартёра на инжекторном ВАЗ 2109, надо учесть дополнительные признаки и неисправности.

Щёлкает, но не крутит стартёр на ВАЗ 2109, инжектор, температура воздуха t^O= -20^OC, при этом освещение и работа приборов не меняются. По признакам, причина не в батарее.

• При повороте ключа в замке зажигания нет реакции реле. Необходимо выполнить проверку проводки, предохранителя, тягового реле.
• Если слышны щелчки, неисправно, скорее всего, реле. Проще и быстрее всего в этом случае произвести замену втягивающего реле для стартера ВАЗ 2109.

В процессе эксплуатации ВАЗ 2109 инжектор, не запускающийся стартёр, вместо срочного ремонта, можно запустить напрямую соединив контакты. Впоследствии, проверять и ремонтировать устройство всё равно необходимо.

Тем же способом можно запустить мотор, если в течение дня всё работало нормально, но после недолгой стоянки обнаруживается, что не крутит стартер ВАЗ 2109. Контакты втягивающего реле замыкают вручную. Но если это не единичный случай, необходимо осмотреть щёточный узел. Тут ремонт стартёра ВАЗ 2109 заключается в замене сработанных щёток.

Стартер крутится, но двигатель не запускается

Вращается стартёр, но на коленвал вращение не передаётся, не запускается мотор.

Причины:

• Роликовая обгонная муфта пробуксовывает, или тормозится её движение на оси. Необходимо устройство демонтировать, для диагностики муфты, её прокрутить (вращается только в одном направлении, если нет – требуется замена бендикса). Если тугое перемещение, тоже лучше замена детали, но причины заедания надо устранить (зачистка деталей, смазка, замена изношенных).
• Причиной может стать неисправный рычаг бендикса, буферная пружина. Рычаг включения мог просто сместиться, но при этом вылетает его ось, повреждено подводковое кольцо. Во всех случаях необходим демонтаж устройства, осмотр, замена повреждённых деталей.

Клинит стартер

Стартёр заклинивает, поворот ключа вызывает реакцию устройства на пару секунд, после чего двигатель стартёра отключается. Для запуска мотора такого включения недостаточно.

• При плохом контакте на клеммах аккумулятора, подводящем проводе будет повышаться температура. Проверить проводку, зачистить, подтянуть контакты.
• Втулки, задняя или передняя, самая популярная причина проблем со стартёром на ВАЗ 2109. В этом случае нужна замена втулок.

«Залипание» стартера

«Залипание», устройство не отключается даже при отпущенном ключе.

• В этом случае в первую очередь проверять надо вспомогательное реле.
• Если контакты вспомогательного реле в порядке, проблема в контактах тягового реле.

Замену втягивающего реле стартёра ВАЗ 2109 при любых неисправностях в нём рекомендуют не случайно. Ремонт возможен, но надёжность прежней не будет, а новый ремонт потребуется скоро. Ремонт бендикса невозможен, как правило, только замена. Но на все составляющие элементы и детали цена относительно невысока. Так что, при наличии ремкомплекта и минимума инструментов, провести ремонт стартёра на ВАЗ 2109 можно и своими руками, при небольших затратах и даже в полевых условиях.
