Снятие и установка головки цилиндров двигателя ЯМЗ-5340 и ЯМЗ-536
Для получения доступа к обслуживанию внутренней части двигателя потребуется снять головку блока цилиндров и впоследствии вернуть её на место.
Помимо этого, и сама головка цилиндров со временем может прийти в негодность.
Наиболее частые и известные проблемы связаны с подтеканием масла из под головки цилиндров, износом прокладки и негерметичностью каналов головки, из-за чего охлаждающая жидкость попадает в систему смазки, отсутствие уплотнения газового стыка прокладкой головки цилиндров, что приводит в выбрасыванию тосола/антифриза через крышку расширительного бочка и др.
Мы расскажем, как и в какой последовательности снимается головка блока цилиндров двигателя.
Снятие головки цилиндров с двигателя ЯМЗ-534 и ЯМЗ-536
Снятие головки цилиндров не займет много времени и сил. Для работы понадобится комбинированный ключ на 17, а также кран-балка и подвеска.
Порядок действий такой:
1. Ключом на 17 выверните 18 болтов М15×2,0 (5340.1003016) крепления головки цилиндров.
2. С помощью кран-балки и подвески за рымы снимите открученную ранее головку цилиндров (5340.
1003010).
3. Снимите прокладку ГБЦ (5340.1003206)
Установка головки цилиндров и рымы на двигатель ЯМЗ-534 и ЯМЗ-536
Во время работ по установке головки цилиндров на двигатель предварительно потребуется установить передние и задние рымы.
Предварительно подготовьте: непосредственно рымы, комбинированные ключи на 17 и 19, чистую салфетку и смазку.
Переходим к выполнению.
1. Установите на соответствующие боковые поверхности головки цилиндров рымы: задний правый, задний левый (5340.1003331) и передний . Вверните по 2 болта М14×1,5, собранных с шайбами в соответствующие им резьбовые отверстия головки на 2–3 нитки от руки.
2. Заверните болты крепления рымов до конца на 19 с затяжкой моментом Мкр = 140-160 Н·м.
3. Установите прокладку головки цилиндров (5340.1003206) на привалочную плоскость блока цилиндров, помещая ее по установочным штифтам блока цилиндров.
4. Установите 2 направляющие оправки диаметром 12,7 мм.На этом этапе перед установкой ГБЦ привалочную плоскость цилиндров обязательно нужно протереть сухой, чистой салфеткой.
5. После этого можно приступить к установке головки цилиндров (5340.1003010) с помощью кран-балки и подвески. Зацепиться здесь вновь можно за рымы. Привалочная плоскость блока базируется по установочным штифтам и направляющим оправкам.
6. Смажьте резьбовую часть и опорные поверхности головок болтов крепления головки цилиндров.
7. Заверните 16 болтов М15×2,0 крепления в резьбовые отверстия головки цилиндров на 2–3 нитки от руки. Извлеките направляющие оправки и вкрутите еще 2 болта.
8. Завершается установка блока цилиндров затяжкой болтов крепления головки ключом на 17 в три приема:
– предварительный момент Мкр = 100±10 Н·м;
– довернуть болты на угол 180±5 градусов;
– довернуть болты на угол 90±5 градусов.
Купить Головку блока цилиндров ЯМЗ 536 и 534 просто:
— Позвонить на 8-800-1000-629 (Бесплатно по РФ)
— Отправить Заявку через сайт, добавив в Корзину
— Отправить запрос на электронную почту: m[email protected]
Компания ООО «Ярдизель Сервис» — Официальный поставщик оригинальных Двигателей и Запчастей ЯМЗ, ТМЗ, Камаз, ММЗ в Российской Федерации. Фирменные двигатели напрямую с завода-изготовителя.
Гарантия завода-изготовителя — 1 год
— Быстрая отгрузка любой Транспортной компании по всей России
— Своя доставка автотранспортом по всей территории РФ
— Осуществляем установку двигателей и переоборудование техники с выездом нашего мастера
— Производим капитальный и восстановительный ремонт ваших двигателей с оригинальными запчастями
— Для регионов России телефоны работают 24/7 без выходных
Дизельный двигатель ЯМЗ-240
________________________________________________________________
________________________________________________________________
Дизельный двигатель ЯМЗ-240
Дизель ЯМЗ-240
(модификации НМ-2, М2, БМ-2, ПМ-2) – двенадцати-цилиндровый,
безнаддувный, жидкостного охлаждения с автоматическим регулированием
теплового режима, развивает эксплуатационную мощность 198 кВт,
номинальную частоту вращения 1900 мин-1 и максимальный крутящий
момент 1240 Нм.
Основные части дизельного двигателя ЯМЗ-240: корпус, кривошипно-шатунный и газораспределительный механизмы.
Корпус
Корпус дизеля ЯМЗ-240 (модификации НМ-2, М2, БМ-2, ПМ-2) состоит из блок-картера, четырех головок цилиндров и их четырех крышек, передней крышки блока, торцового листа, картера маховика и привода агрегатов, поддона.
Блок-картер цилиндров — туннельного типа, с V-образным расположением цилиндров под углом развала 75°. В его перегородках выполнено семь опор для осей толкателей, коленчатого и распределительного валов, а в самом блок-картере — двенадцать расточек для гильз цилиндров.
Блок цилиндров отнесен к типу туннельных потому, что опоры в
поперечных перегородках выполнены цельными, в расточки нижних опор
запрессованы наружные кольца роликовых
В развале блок-картера предусмотрены приливы с отверстиями для фиксации топливного насоса высокого давления и сапуна для подсоединения трубок подвода масла к пневмокомпрессору и отвода дренажного топлива в бак.
На левой боковой поверхности блока цилиндров двигателя ЯМЗ-240
выполнены фланцы и бобышки с отверстиями для установки и
подсоединения маслозакачивающего насоса,
патрубка для слива масла из корпуса гидромуфты привода вентилятора,
трубок для подачи охлаждающей жидкости в пневмокомпрессор и отвода
ее из котла обогрева, а также патрубка водяного насоса.
На переднем торце блок-картера расположены крышка, фильтры
центробежной очистки масла
и грубой очистки топлива, а также корпус-кронштейн гидромуфты
привода вентилятора, который одновременно служит основанием для
крепления генератора и компрессора.
К заднему торцу блок-картера крепят торцовый лист и картер маховика, к верхней его части — четыре головки цилиндров, а к нижней — поддон.
Головка блока цилиндров дизельного двигателя ЯМЗ-240 (модификации НМ-2, М2, БМ-2, ПМ-2) — групповая, общая для трех цилиндров. Головки цилиндров взаимозаменяемы, их устанавливают на ввернутые в блок-картер шпильки и крепят гайками.
Стык между блок-картером и головками цилиндров уплотнен сталеасбестовой прокладкой. В гнезда головок цилиндров запрессованы тщательно обработанные седла клапанов из специального чугуна и направляющие втулки клапанов, выполненные из порошковых материалов.
К головкам
цилиндров внутри прикреплены клапаны с пружинами, стойки коромысел,
коромысла клапанов, форсунки; снаружи на боковых поверхностях —
выпускной
коллектор (напротив развала), водяная труба и впускной коллектор (со
стороны развала), а на торцовой поверхности — рым-болт. Полость
головки
цилиндров закрыта крышкой, стык уплотнен резиновой прокладкой.
В передней крышке блок-картера размещены гаситель крутильных колебаний, подшипниковое устройство привода ведущего шкива клиноременной передачи и два топливоподкачивающих насоса.
На правой боковой поверхности крышки имеется люк для доступа к лимбу
на корпусе гасителя крутильных
колебаний и для установки кривошипно-шатунного механизма в
необходимые положения при регулировании угла опережения впрыскивания
топлива и
На цапфу передней крышки надевают траверсу, предназначенную для
установки
двигателя на раму.
В картере маховика дизельного двигателя ЯМЗ-240 находятся хвостовик
коленчатого вала, на котором установлен маховик с венцом, и приводы
газораспределительного механизма,
топливного насоса высокого давления, водяного и масляного насосов,
механизм для проворачивания коленчатого вала вручную.
На картере имеется
расточка для фиксации в ней стартера; шпильки для установки задних
кронштейнов крепления двигателя к раме и две крышки люков.
Так как доступ к крышкам люков картера маховика затруднен, поэтому при регулировании тепловых зазоров в газораспределительном механизме и угла опережения впрыскивания топлива пользуются градуировкой, нанесенной на гасителе крутильных колебаний.
На торцовой поверхности картера маховика имеются отверстия для крепления редуктора привода насосов.
В поддоне корпуса выполнены две перегородки для увеличения его жесткости и предотвращения выплескивания масла при движении; резьбовые отверстия (одно внизу для слива масла, а другое сзади для установки датчика температуры масла) и 40 отверстий для крепления поддона к блок-картеру.
Техническое обслуживание корпуса
При ежесменном техническом обслуживании (ЕТО) в процессе наружного осмотра выявляют: не подтекают ли масло, охлаждающая жидкость и топливо; не пробиваются ли газы через стыки поддона и головок цилиндров с блок-картером.
При первом техническом обслуживании (ТО-1) ЯМЗ-240 (модификации
НМ-2, М2, БМ-2, ПМ-2) проверяют затяжку гаек и болтов крепления
сборочных
единиц.
Через одно ТО-2 (через 480 м/ч) с помощью тарированного
ключа контролируют затяжку гаек крепления головок цилиндров. Гайки
затягивают в
несколько приемов не более чем на 1-2 грани

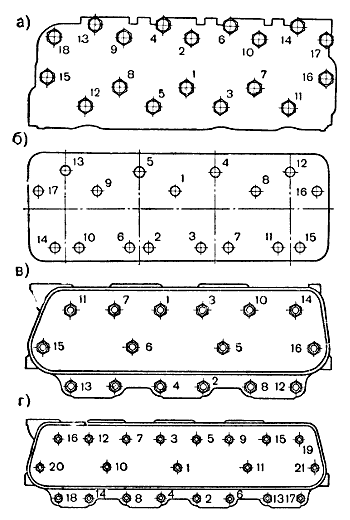

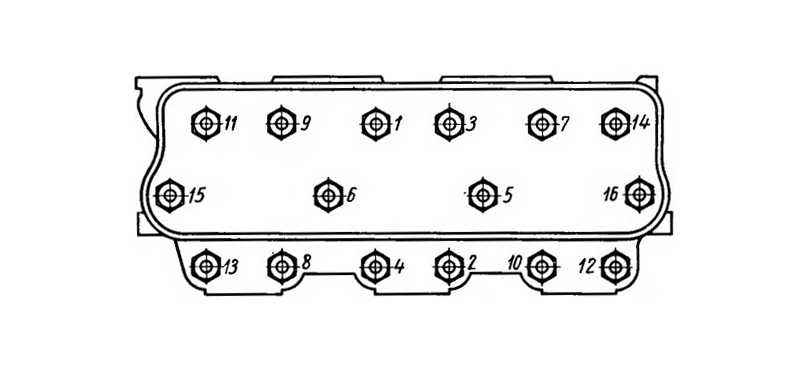

в последовательности, показанной на рисунке 3.
При необходимости, но не реже чем через 2000 моточасов снимают головки цилиндров для очистки от нагара и притирки клапанов.
Снятие головки блока цилиндров делают в такой последовательности:
— Открывают и фиксируют крышку капота облицовки.
— Вывинчивают пробки заливных горловин системы охлаждения. Открывают краны на водяной трубе дизеля и на котле обогрева, сливают охлаждающую жидкость.
— Снимают крышки сапунов (сапун расположен в развале блок-картера), вывинчивают пробку из поддона и сливают масло из смазочной системы.
— Снимают крышку головки цилиндров, а затем трубопроводы высокого и
низкого давления, соединяющие соответственно топливный насос
высокого
давления с форсунками и форсунки с правым топливным баком (или
бачком).
Отверстия топливопроводов обертывают чистой ветошью и
перевязывают
(или закрывают изоляционной лентой).
— С дизеля ЯМЗ-240 снимают скобы крепления и форсунки.
— Отсоединяют выпускной коллектор от головки цилиндров и снимают его.
— От включателя гидромуфты (находится на правой передней головке) отсоединяют маслопроводы и снимают водяную трубу.
— Отсоединяют топливопроводы и извлекают фильтр тонкой чистки.
— От системы очистки воздуха отсоединяют впускной коллектор, от головок (передних) цилиндров — стяжку радиатора.
— Отвинтив гайки крепления осей коромысел, снимают их вместе с коромыслами и извлекают штанги.
— Отвинтив гайки крепления, снимают головку цилиндров и закрывают цилиндровые отверстия специальными крышками или паронитовыми листами для предотвращения попадания в них пыли и грязи.
Ремонт корпуса
В процессе эксплуатации возможно возникновение неисправностей
корпуса, устранение которых связано с его разборкой.
Трещины на чугунных деталях (блок-картере, головке цилиндров, выпускных коллекторах) разделывают под углом 60, сверлят по концам и сваривают электродом Ц4-А или 0,34-11.
При сварке электродом Ц4-А (диаметр 3 мм) ток постоянный, прямой полярности или переменный силой 60-90 А. При сварке электродом 034-11 (диаметр 3 мм) ток постоянный, обратной полярности, силой 90-120 А. Длина сварного шва должна быть 30-50 мм.
При толщине стенки детали более 6 мм накладывают многослойный шов. После наложения каждого шва наплавленный слой проковывают для снятия внутренних напряжений и уменьшения пористости материала, а затем охлаждают места сварки до 100С.
Для обеспечения герметичности шов пропаивают мягким припоем или пропитывают эпоксидным клеем или композицией на основе эпоксидной смолы ЭД-6.
Для приготовления эпоксидной композиции смолу ЭД-6 нагревают до
температуры 323-353К (50-80С), добавляют дибутил-фталат и тщательно
перемешивают в течение 10-15 мин.
После охлаждения до 288-298 К (15-25С) в смесь вводят полиэтилен-полиамин и перемешивают в течение 5-6 мин до получения однородной сметанообразной массы. При этом выделяется значительное количество теплоты.
Затем вводят наполнители в виде порошков и вновь тщательно перемешивают до получения однородного состава. Перед наложением композиции сварной шов обезжиривают ацетоном или бензином.
Снятие поддона
Поддон снимают в такой последовательности:
— Сливают охлаждающую жидкость из системы охлаждения и масло из смазочной системы.
— Электрические провода отсоединяют от зажимов на электродвигателе нагнетателя.
— Отвинтив накидную гайку, отсоединяют топливопровод от крана на раме.
— Ослабив натяжение лент, снимают шланги с выходных патрубков.
— Подвозят тележку с передвижной платформой и поднимают последнюю до упора.
— Вывернув четыре болта из крайних отверстий в раме, опускают
платформу и выводят тележку.
— Из блок-картера извлекают указатель уровня масла и выворачивают болты. Затем снимают поддон.
