Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

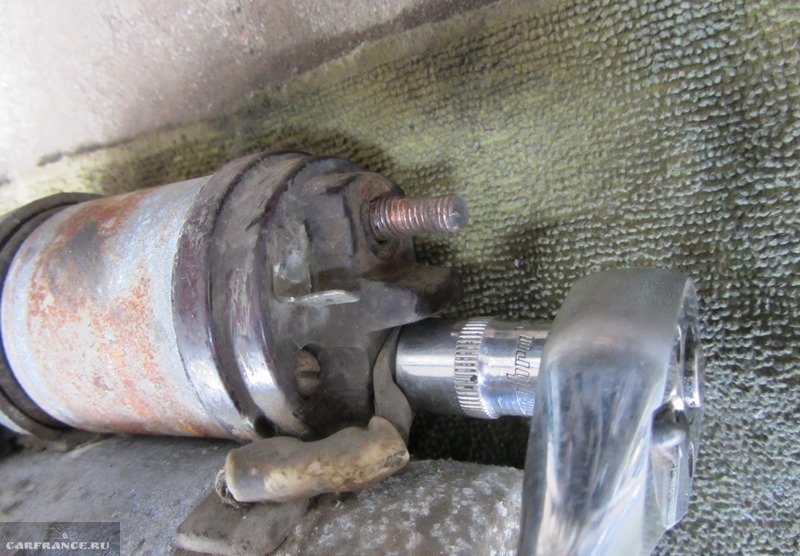

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

И затем можно руками вынимать их оттуда, с обратной стороны:

Также тщательно очистите их при помощи мелкой наждачной бумаги до блеска:

После выполнения этой нехитрой процедуры можно все устанавливать на место в обратном порядке. Если проблема была именно в пригоревших пятаках, то она обязательно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

Разборка стартера ВАЗ 2107 и замена основных компонентов

Для того, чтобы разобрать стартер, нам понадобится следующий инструмент:

  • Головка торцевая на 10
  • Трещотка или вороток
  • Ударная или силовая отвертка под ключ
  • Отвертка плоская
  • Молоток
  • Ключ для силовой отвертки (в моем случае на 19)

Для начала откручиваем две гайки ключом на 10, которые показаны ниже:

После чего снимаем крышку, поддев отверткой если это необходимо:

После этого можно снимать со шпилек корпус вместе с обмоткой:

Если необходимо заменить обмотку, то здесь-то нам и понадобится силовая отвертка. Необходимо открутить 4 болта на корпусе с каждой стороны, как это наглядно приведено ниже:

После чего пластины, прижимающие обмотку, падают, и ее можно спокойно вынимать:

Так как часть с якорем у нас свободна, можно приступать к его демонтажу.

Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана уже после сдвига:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с валом, необходимо опять же отверткой снять стопорное кольцо:

И после этого легко снять ее с вала ротора:

При необходимости ремонта или замены определенных деталей, покупаем новые и производим установку в обратной последовательности.

Ремонт стартера ВАЗ 2107 своими руками: пошаговая инструкция

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

  1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
  2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
  3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

  1. Отключаем аккумулятор.
  2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
  3. Отключаем управляющую цепь.
  4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
  5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

  1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
  2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
  3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
  4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

Реле стартера ВАЗ-2107 – как его заменить? — Auto-Self. ru

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю. Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

  • перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
  • энергетическое распределение между приводом стартера и электромагнитом;
  • синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

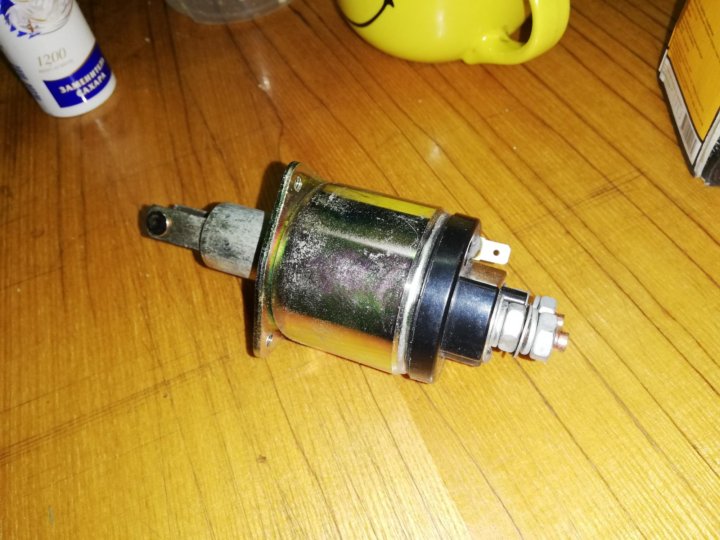

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

  1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
  2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
  3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

А можно ли его починить?

Реле для стартеров, применяемых в Жигулях, получили одинаковые детали в виду совершенно идентичных между собой задач. Единственное неудобство в том, что в зависимости от производителя-поставщика и модификации самого автомобиля могут слегка отличаться друг от друга места крепления агрегатов, и допускаются некоторые различия во внутренних составляющих.

Место крепления агрегата

Ремонтировать устройства нет смысла, для ВАЗ-2107 и 2106 проще приобрести весь стартер в сборе. Но, если есть финансовые трудности, можно провести только замену реле. И вот в каком порядке следует действовать. Сначала обязательно отключите аккумуляторную батарею! Стартер установлен в автомобильной электросети таким образом, что замыкание его контактов может привести к выгоранию всей проводки автомобиля.

Приобретение стартера ВАЗ-2106 в сборе

Потом снимите и хорошенько очистите стартер от грязи. Это нужно для того, чтобы случайные частицы не попали на электрообмотку и не допустили замыкания. Теперь отсоединяем контакт от болта тягового реле, выкручиваем стяжные винты и снимаем деталь.

Мнение экспертаРуслан КонстантиновЭксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. Реле стартера, как и любой другой механизм, имеет свой ресурс и рано или поздно возникают неисправности. Их бывает несколько, самая очевидная, когда стартер перестаёт функционировать, соответственно запустить двигатель нельзя. Другая распространенная неисправность заключается в том, что стартер не отключается после запуска двигателя и продолжает работать. Третья проблема заключается в том, что стартеру не хватает оборотов для запуска двигателя. При включении зажигания должен послышаться характерный щелчок, который говорит о том, что шестерня стартера вошла в зацепление с маховиком двигателя. Если этого не произошло, реле не работает.

Причин таких проблем бывает много, чаще всего это просто естественный износ деталей, в таком случае достаточно их заменить. Также нередко неисправности возникают из-за повреждения проводки. Если с проводкой всё в порядке следует проверить в первую очередь втягивающее реле.

При отсутствии щелчка при включении зажигания необходимо заменить реле. Если же он есть, но стартер не работает нужно проверить работоспособность контактных пар. Для этого их следует замкнуть отвёрткой, при этом стартер должен работать. Иногда причина неисправности кроется в нехватке электроэнергии для раскручивания маховика. Чтобы это проверить потребуется мультиметр, с его помощью замеряется напряжение в момент поворота ключа зажигания.

Проверка проводится без снятия стартера, поменять реле несложно, с этим справится и новичок. После замены необходимо проверить работоспособность, для этого достаточно кинуть один провод на контактную пару реле и плюсовую клемму аккумулятора, второй на минус АКБ и на корпус стартера. Если агрегат исправен, шестерня выдвигается и начинает вращаться.
