Фаркоп на Калину – установка на хэтчбек, универсал, седан + Видео

Как выбрать и правильно установить фаркоп на Калину хэтчбек? Большинство владельцев этой популярной модели интересует подобный вопрос. Однако далеко не все знают, какую роль играет это устройство при повседневной эксплуатации авто. Между тем, именно фаркоп служит главным соединяющим звеном между прицепом и автомобилем.

Содержание

1. Фаркоп для отечественного хэтчбека
2. Тягово-сцепное устройство для универсала
3. Монтаж фаркопа на универсал и седан

1 Фаркоп для отечественного хэтчбека

Многие специалисты скажут, что монтаж тягово-сцепного устройства на Калину хэтчбек имеет свои особенности. Автомобиль с таким типом кузова не предназначен для транспортировки груза больших габаритов. Исходя из этого, фаркоп на хэтчбек действительно нужен, особенно, если машина используется на производстве или в сельском хозяйстве.

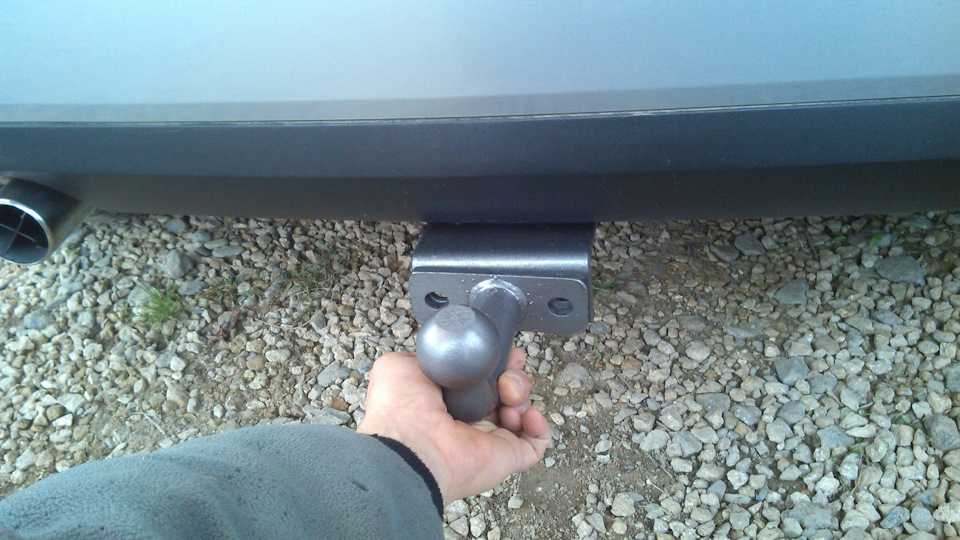

Монтаж тягово-сцепного устройства на Калину хэтчбек

Похожие статьи

Главная особенность установки фаркопа на хэтчбек Калина заключается в отсутствии специальных отверстий в задней части кузова машины. Поэтому для подобной задачи подходят далеко не всех типы тягово-сцепных устройств. На отечественном рынке находится масса конструкций для транспортировки прицепа. Все они делятся на такие виды:

• фланцевые фаркопы;
• устройства съемного типа;
• сварные конструкции.

Конкретно для Калина хэтчбек подходят фаркопы сварного типа, так как для их установки не обязательно проделывать отверстия. Огромным плюсом таких конструкций считается возможность их изготовления своими руками. Для этого владельцу Калины понадобится металлическая труба, сварочный аппарат, комплект гаек и болтов, металлические уголки.

Фаркоп сварного типа

В начале операции необходимо подготовить металлические составляющие. Уголки и трубу нужно очистить от пыли и обезжирить. Далее карандашом или мелом обозначаем середину трубы, к которой будут крепиться уголки. Последние нужно приварить к трубе так, чтобы они располагались на ней в виде ромба. После этого один конец трубы приваривается к задней части кузова Лада Калины, а второй – к прицепу.

После проделанной работы можно использовать хэтчбек для перевозки различных грузов. Сварное устройство, изготовленное своими руками, прослужит без поломок не один год. В крайнем случае, если у вас нет желания или времени самостоятельно варить конструкцию, с этой задачей прекрасно справится фаркоп от Лада Гранта.

2 Тягово-сцепное устройство для универсала

Как и в случае с хэтчбеком, для Калины универсал также подходят далеко не все типы фаркопов. Оптимальным вариантом станет покупка съемной конструкции. Так как универсал имеет багажник большого размера, то использовать прицеп придется не всегда. Именно поэтому съемный фаркоп – это идеальная покупка. В процессе приобретения конструкции стоит обращать внимание на ее штатную комплектацию:

1. семиконтактная розетка;
2. электрическая проводка для установки;
3. защитный колпачок;
4. технический паспорт для фаркопа;
5. материалы для монтажа.

Электрическая проводка для установки съемного фаркопа

Если отсутствует хотя бы одна составляющая из набора, не стоит покупать такое устройство. Установка тягово-сцепного устройства на универсал имеет свои нюансы. Калина с таким кузовом имеет готовые отверстия для монтажа фаркопа. Поэтому прикрепить его, в случае необходимости, не составит особого труда. Однако, согласно советам специалистов, каждый раз при закреплении конструкции ее штыри нужно смазывать специальной пастой. Для этого подойдет смазка Permatex, Xado или Verylube.

3 Монтаж фаркопа на универсал и седан

После покупки тягово-сцепного устройства на Калину настает момент его крепления. Некоторые владельцы авто обращаются за этой услугой к специалистам. Однако многие водители выполняют установку фаркопа своими руками. Этот процесс одинаков как для Лада Калина универсал, так и для седана. Монтаж конструкции на обе модели подразумевает не только соединение автомобиля с прицепом, но и подключение электрической проводки.

Крепление ТСУ на Калину

Установка розетки на универсал или седан выполняется с помощью специального кронштейна. Чтобы закрепить его, стоит приобрести саморезы или болты.

Далее розетка подключается с помощью жгутов, которые входят в штатный комплект проводки Лада. Каждый провод окрашен в определенный цвет, чтобы водитель не перепутал их при подключении фонарей фаркопа. Чтобы не ошибиться при установке тягово-сцепного устройства к седану или универсалу, лучше всего использовать электросхему, которую можно найти в комплекте с конструкцией.

Электросхема подключения тягово-сцепного устройства

После подключения проводов каждый из них нужно качественно заизолировать. Далее монтируем фаркоп путем пропускания его штырей в отверстия в кузове авто. После этого необходимо проверить надежность крепления. Для этого водителю нужно проехаться несколько метров по бездорожью. На новых моделях Лада Калина седан установлены специальные датчики, которые определяют неисправность тягово-сцепного устройства. Если на вашей Ладе такого датчика нет, то стоит приобрести парктроник Aviline, который известит вас о поломке фаркопа.

особенности выбора и установки на автомобиль

На российских дорогах чаще встречается отечественный легковой автомобиль с фаркопом, чем иномарка. Один из таких транспортов сегодня и обсудим. А именно фаркоп на Калину Универсал или ВАЗ 1119. Несмотря на такой тип кузова это авто не может похвастаться вместительностью багажного отсека, а потому нуждается в комплектации автоприцепом. В этой статье расскажем правильно выбрать фаркоп для Калины универсал, на какие показатели ориентироваться, как осуществить монтаж.

Содержание

Трудности выбора

Если обратить внимание на ассортимент тягово-сцепных для Калины, то может показаться, что с покупкой устройства не возникнет проблем. Однако такое количество предложений как раз и порождает затруднения выбора. А потому покупку фаркопа для Калины следует начать с изучения конструкции этого приспособления. Таких выделяют всего три. А именно:

1. Сварная. Такое сцепное надежно, но не демонтируется без специального оборудования. Хотя если использовать автомобиль с фаркопом без прицепа, то возникнет конфликт с сотрудниками правопорядка из-за нарушения правил дорожного движения.
2. Съемная. Отличается от предыдущего варианта возможностью демонтажа. Хотя надежна при соблюдении допустимых нагрузок на сцепной крюк. Она удобна и недорога.
3. Фланцевая. Устанавливается и снимается быстро, то есть относится к классу быстросъемных сцепных. Не требует подрезки бампера, позволяет не демонтировать крюк без эксплуатации прицепа, соблюдает нормы ПДД, но стоит дорого.

Для чего нужен съемный фаркоп? Читайте об этом в нашей  статье, в ней раскрыты вопросы эксплуатации, а также выбор съемного фаркопа.

Кроме этого, внимание стоит уделить и поколению универсала, потому что тягово-сцепные устройства для Калины второго поколения не подходят для первого или наоборот.

Производители фаркопов

Если отдельно говорить о компаниях, предлагающих фаркоп на Калину универсал, то среди фирм с надежной продукцией выделяются:

• AvtoS. Коломенский завод, работающий с 1991 года. Выпускает качественные, но недорогие сцепные, дополняя приспособление полной комплектацией для монтажа. В том числе руководством пользователя и схемой подключения электрики.
• Балтекс. Российский производитель из Санкт-Петербурга, обеспечивающий продукцией всю страну. Цены на тягово-сцепные устройства питерского производителя низкие, а качество высокое.
• Лидер Плюс. Популярный бренд, поставляющий фаркопы для российских автомобилей и иномарок. В том числе адаптированный вариант для Калины универсал.
• Трейлер. Известнейшая российская фирма с продукцией соответствующего качества по низкой цене.

Если обращаться к зарубежным производителям, то они при применении к российским автомобилям не подходят. Какие компаний производят лучшие фаркопы для легковых автомобилей читайте в этой статье.

Фаркоп Лидер плюс на Ладе Калине

Еще немало значимый показатель – это комплектация, которой снабжает поставку производитель. При полной укомплектованности и с монтажом не возникает проблем. Так, стандартный пакет от добросовестного производителя включит:

• Фаркопную раму.
• Крюк с шаром.
• Крепежи с заглушками.
• Проводка с розетками.
• Техпаспорт.
• Защитный декоративный колпачок.
• Инструкция пользователя.
• Схемы монтажа.

Установка

Сложность монтажа прямо зависит от сделанного выбора фаркопа для Калины универсал. Главное – отдать предпочтение адаптированной модели под этот автомобиль. На универсале ВАЗ 1119 предусмотрены производителем специальные отверстия для сцепного, а потому дополнительно сверлить ничего не нужно. Последовательность же того, как установить фаркоп на Калину универсал, такая:

1. Демонтируйте бампер, если это требуется, при помощи нескольких креплений.
2. Проведите подрезку бампера, но если модель фаркопа выбрана качественна и под Калину, то этой процедуры вы избежите.
3. Обработайте крепежи антикоррозийным составом для предотвращения ржавчины.
4. Смонтируйте металлоконструкцию посредством заводских отверстий и крепежей в соответствии со схемой, прилагаемой к комплектации тягово-сцепного.
5. А затем смонтируйте электрику по схеме от производителя. А для этого демонтируйте розетку при помощи кронштейна с крепежными элементами из комплекта поставки. Для Калины предусматривается семи контактная розетка со жгутом проводов. О том как, правильно подключить розетку фаркопа , читайте в статье по этой ссылке.
6. Проведите подключение через штатные разъемы, лучше с использованием дополнительной изоляции.

Видео инструкция по установке фаркопа на Ладу Калина универсал

Если продавец говорит, мол для Калины подойдет любой фаркоп, то не верьте этому, потому что самая частая проблема при установке сцепного на универсал – это несовпадение приспособления с автомобилем. К вопросу выбора и покупки подходите внимательно. Главное – один раз вложиться в качественное устройство, а оно потом сослужит добрую и долгую службу. Также советуем, прочитать статью «Как установить фаркоп на автомобиль», в статье раскрыты тонкости выбора и нюансы установки.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ПРИНАДЛЕЖНОСТЕЙ LAND ROVER

ОТКРЫТИЕ

БУКСИРОВКА — СЪЕМНАЯ

VPLRT0171

ИНСТРУКЦИЯ ПО МОНТАЖУ

ПРЕДУПРЕЖДЕНИЕ

• Неправильно установленные аксессуары могут быть опасны. Внимательно прочитайте инструкцию перед установкой. Во время установки всегда соблюдайте инструкции. В случае сомнений обратитесь к ближайшему авторизованному дилеру.

Тип	ХИ3М-Ф19Д520-АА
Значение D	16,32 кН
Вертикальная соединительная нагрузка	195 кг
Класс соединения	А50-Х
Производитель	CP Witter Ltd
Типовое приложение	Ленд Ровер Дискавери
Типовой сертификат ЕС №	Э11 55Р-0110767
Макс. Вес прицепа	3500 кг

ИНСТРУКЦИИ ПО УДАЛЕНИЮ

1

Снимите панель пола багажного отделения.

2

Снимите задний бампер. Дополнительную информацию см. в официальном Руководстве по ремонту. Задний бампер (бампера 501-19)

3

Снимите и утилизируйте арматуру. Для получения дополнительной информации обратитесь к официальному Руководству по ремонту. Задняя арматура (501-19Бамперы)

Инструкция по установке

1

С помощью помощника установите съемный фаркоп.

2

Установите болты.

3

Установите болты.

4

Установите болт.

5

Затяните болты.

• Крутящий момент: 100 Нм + 120°

6

Подсоедините электропроводку фаркопа.

7

С помощью диагностического оборудования, одобренного Jaguar Land Rover, настройте электрическую часть фаркопа.

8

Установите тепловые экраны выхлопной системы, выхлопную трубу и опорный кронштейн заднего бампера. Для получения дополнительной информации обратитесь к официальному Руководству по ремонту. Задняя арматура (бампера 501-19)

9

Ориентируйтесь по внутренней стороне обшивки бампера для направляющих линий разреза.

10

Используя подходящий инструмент, разрежьте задний бампер, как показано на рисунке.

11

Установите крышку буксирной проушины.

12

Установите задний бампер. Дополнительную информацию см. в официальном Руководстве по ремонту. Задний бампер (501-19Бамперы)

13

Установите элемент «H».

14

Снимите крышку приемника фаркопа и храните ее в позиции «H».

15

При использовании шаровой опоры D перед использованием снимите колпачок E.

16

ОСТОРОЖНО

• Не используйте буксирный шар в сборе с установленным элементом ‘E’.

Вставьте шаровую опору ‘D’ в узел приемника фаркопа.

17

Для блокировки и разблокировки шаровой опоры см. рисунок.

18

19

Убедитесь, что шаровая опора закреплена.

20

Замените колпачок ‘E’ после снятия шаровой опоры.
