- Потрещал – и хватит: что такое ШРУС, почему он ломается и как его проверить?
Автор: Михаил Баландин
Есть в русском языке слова, которые никак не даются многим авторам в Интернете. Чего тут только не встретишь: и «подшибник», и «клейма», и «саленблок», и «кювейт», и – совершенно внезапно! – «шруз». Откуда взялся этот «шруз»? С ним-то как раз всё просто: это шарнир равных угловых скоростей, сокращённо – ШРУС. Что же, видимо, есть необходимость рассказать о нём подробнее.
Ты – туда, я – сюда
Нет совершенства в этом мире, и автомобиль – не исключение. Он никогда не ездит по абсолютно ровной дороге по абсолютно прямой линии. При поворотах разницу в угловых скоростях внешнего и внутреннего по отношению к центру кривой колёс призван компенсировать дифференциал.
С его помощью одно колесо может крутиться быстрее или медленнее второго колеса на одной оси. Но этого недостаточно.
На переднеприводном автомобиле ведущие колёса не только поворачиваются, но и ходят относительно оси коробки передач в зависимости от рельефа дороги. С такой свистопляской дифференциал не справится – тут нужно обеспечить не только равномерную и непрерывную передачу момента на ведущее колесо, но и сделать этот момент независимым от угла поворота колёс и рельефа местности. А для этого нужны дополнительные степени свободы.
Подробно рассказывать историю разработки ШРУСа не буду, но путь его был не всегда лёгок и удачен. Были попытки собрать нечто похожее из двух сочленённых карданных валов, но получилась тяжёлая и громоздкая штука. Были кулачковые (они же сухариковые) шарниры и кулачково-дисковые. Впрочем, слово «были» не совсем уместно: такие шарниры есть и сейчас, но в легковых машинах их встретить почти невозможно. А вот в грузовых – вполне. Например, на Урале 4320 стоят кулачково-дисковые ШРУСы.
Но вернёмся к легковушкам.
Наиболее популярная конструкция ШРУСа – это шариковые шарниры. Существует довольно много их видов (Bendix-Weiss с делительными канавками, Rzeppa с делительными рычажками и т. д.), но наиболее популярные сегодня – это Рцеппа-Лебро с непараллельными делительными канавками. Такие ШРУСы обычно стоят в качестве внешних – тех, что установлены ближе к ступице.
Всего на приводном валу два ШРУСа – внутренний и внешний. Внутренний соединяет коробку передач и вал, внешний – вал и ступицу. А вот в коробке чаще стоит ШРУС другого типа – трипод. Чем отличаются эти шарниры?

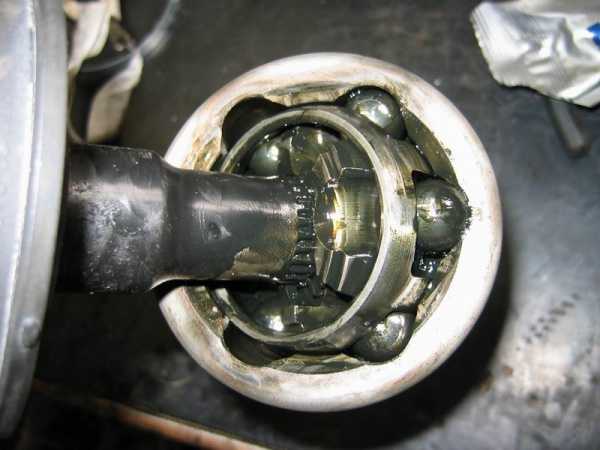

В шариковом ШРУСе есть несколько основных деталей: внешний корпус с канавками, обойма и сепаратор. Сепаратор удерживает на обойме стальные шарики, которые перекатываются между корпусом и обоймой. И именно они передают через обойму вращение полуоси (вала) на корпус ШРУСа. А тот в свою очередь имеет свою ось со шлицами, которые вставляются в ответную часть ступицы. И в итоге выходит, что как бы ни было вывернуто колесо, оно постоянно получает момент с привода.
Важно, что этот момент непрерывный. В случае, например, с сочленёнными карданами или триподами вывернутое в повороте колесо получало бы момент рывками, прерывисто. Понятно, что ехать на машине с такой особенностью было бы не очень приятно из-за толчков под нагрузкой в повороте и не очень безопасно из-за скачков в крутящем моменте на колесе (тяга была бы дискретной). При этом чем круче поворот, тем заметнее было бы биение.
Наконец, у шарикового ШРУСа есть ещё одно важное преимущество перед остальными: он работает при довольно большом угле поворота – до 70 градусов. Именно поэтому его ставят в качестве внешнего шарнира приводного вала: ступица отклоняется от оси приводного вала намного больше, чем вал от оси коробки передач. И как раз по этой же причине в качестве внутреннего ШРУСа обычно используют трипод, который теоретически надёжнее шарикового шарнира, но не способен работать при больших углах поворота. Его предел – это всего 18 градусов.
Устроен он по похожему принципу, что и шариковый шарнир, но с одним исключением: между обоймой и корпусом бегают три ролика (подшипника), а не шесть (обычно) шариков, как в шариковом ШРУСе.
У трипода есть одно очень важное преимущество: наличие небольшого свободного хода – осевого перемещения. Это очень важно, потому что без этого свободного хода привод вылетел бы из коробки на первой же яме. Дело в том, что при перемещении колеса изменяется общая длина привода от коробки до ступицы, а небольшое осевое перемещение внутри трипода способно его компенсировать.
Таким образом, схема приводного вала с шариковым шарниром снаружи и триподом внутри получается наиболее предпочтительной: именно эта комбинация способна не только обеспечивать его подвижность ведущего колеса относительно коробки передач, но непрерывно передавать момент на колесо вне зависимости от его поворота и перемещения относительно горизонтальной плоскости.
К сожалению, как и любой другой механизм, ШРУС не вечен. Когда-то ему приходит конец, и его приходится менять. Как понять, что этот печальный день настал, и как этот день оттянуть?
Гонки, грязь и безответственность
Трипод в коробке разваливается намного реже.
И не всегда даже понятно, что с ним что-то не так. Да, если весь привод вылетел из коробки, всё сразу становится очевидно. Но иногда у него просто от старости и неизбежного износа растёт люфт. И в этом случае признаки поломки будут не такими очевидными. Чаще всего износ трипода проявляется вибрацией на определённых скоростях, и поиск причины может очень затянуться. Про существование трипода вспоминают слишком поздно. К этому времени у несчастного автовладельца на машине уже отбалансированы и намертво затянуты колёса, проверены тормозные суппорты и диски, переставлены местами шины, заменен подвесной подшипник привода, если он есть… А вибрация после всего этого остаётся на месте. Вот он, повод проверить трипод.
Кстати, похожая вибрация будет и при искривлении вала привода. Погнуть его сложно, но возможно.
Внешний ШРУС, прозванный за характерную форму «гранатой», выходит из строя чаще, чем трипод. И причин для его поломок больше – тут виноваты не только старость и износ.
Наиболее частая причина поломки ШРУСа – это повреждение его пыльника.
При замене пыльника тоже есть свои тонкости. Многие сталкивались с тем, что пыльник может стоить слишком дорого, особенно учитывая, что это просто резинка с хомутиками. Естественно, возникает желание найти что-нибудь подешевле. На форумах часто попадаются темы вроде «подходит пыльник от Нивы», «поставил в 100500 раз дешевле от восьмёрки» и тому подобное. Ну, если прямо уж совсем подходит от Нивы, то можно и рискнуть. Но чаще бывает, что подходит с некоторыми допущениями: тут надо подтянуть, тут немного болтается, но «в общем» подходит.
Вторая причина умереть обусловлена конструктивной особенностью шарикового ШРУСа. При разгоне по прямой момент на колесо передают все шесть шариков шарнира, а при вывернутых на большой угол колёсах – два шарика. Так что «газ в палас» в поворотах изнашивает ШРУС очень быстро. Если хочется продлить ему жизнь, про подобный манёвр лучше забыть.
Вот эта особенность – умирать под большой нагрузкой с вывернутыми колёсами – и легла в основу поиска неисправности внешнего ШРУСа. Способ старый, но вполне эффективный: выворачиваем колёса и давим газ. Слышен хруст или щелчки при повороте направо – меняем правый внешний ШРУС, налево – левый.
При такой диагностике следует обратить внимание на одну особенность: в силу своей конструкции иногда может щёлкать и трипод. Обычно щелчок заметен при переключении первой передачи после задней или задней после первой (или любой другой, но вперёд). Небольшой люфт в триподе есть всегда, и пока он выбирается, трипод может тихонько щёлкнуть (именно щёлкнуть, а не стукнуть). Это нормально, паниковать рано.
Опытные механики могут посоветовать подёргать приводной вал рукой и посмотреть, будет ли люфт. Без подъёмника это делать проблематично, а без опыта – часто бесполезно. Хотя в одном они правы: заметный люфт во внешнем ШРУСе должен вызвать настороженность.
Ну и последнее: вал крутится, а машина стоит на месте.
Всегда ли виноват ШРУС? Нет, не всегда. Бывает, что у старых валов корродируют или срезаются шлицы (почему-то этим частенько грешат старые «корейцы»). В этом случае тоже придётся менять ШРУС, потому что вал – это часть его корпуса.
А закончу всё-таки оптимистично: здоровье ШРУСов большей частью зависит от владельца автомобиля. Не будет чрезмерно беспощаден при стартах на поворотах, будет следить за пыльниками – и ресурс этого узла может перевалить и за 200, и за 300 тысяч километров (сейчас их делают качественно, это не «гранаты» на старых «девятках»). Так что спасение ШРУСа – дело рук водителя. И, наверное, это хорошо.
Опрос
У вас когда-нибудь хрустел ШРУС?
Ваш голос
Всего голосов:
практика
Новые статьи
Статьи / Новые авто
Атмосферник и два дисплея: первое знакомство с BAIC U5 Plus
Природа, как известно, не любит пустоты.
То же самое можно сказать и о рынке, и как только западные автомобильные компании начали одна за одной уходить из России, автомобилестроители из Подн…
683
2
2
23.04.2023
Статьи / История Шестнадцать цилиндров для BMW: почему двигатель BMW V16 Goldfisch так и не стал серийным Противостояние двух ведущих немецких автогигантов BMW и Mercedes началось еще в середине семидесятых, когда появилась первая «семёрка» BMW, ставшая конкурентом первому S-классу с индексом W… 843 0 2 22.04.2023
Статьи / Обзор
Туда, где нет дорог, но есть электричество: обзор Jetour T3
Часто возникает вопрос: зачем китайцы так усиленно плодят новые бренды? Зачем компании Chery столько суббрендов: Omoda, Exeed, а теперь ещё и Jetour? Оказывается, всё дело в непростой китайс.
Популярные тест-драйвы
Тест-драйвы / Тест-драйв 30 лет рабства: тест-драйв ГАЗ-53 Точнее было бы написать «тест-драйв ГАЗ-САЗ-3507 на шасси ГАЗ-53-14», но это слишком сложно. А вот просто ГАЗ-53 узнает каждый, кто успел выпить стакан газировки за одну копейку (с сиропом… 9763 9 878 09.12.2022
Тест-драйвы / Тест-драйв
Любителям Volvo, по цене Volvo: тест-драйв обновленной Geely Tugella
Впервые с Geely Tugella мы познакомились ровно два года назад, в ноябре 2020.
Тест-драйвы / Тест-драйв Тест-драйв Geely Monjaro: лучше, чем Volvo? В Китае этот полноразмерный кроссовер дебютировал еще два года назад под неблагозвучным для нашего уха именем Xingyue L и заводским индексом KX11. В России машину сертифицировали в 2022, и в… 7971 8 9 07.04.2023
Как проверить ШРУС и определить его неисправность + видео
Сен 5 2019
Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.
ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. Этот механизм представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.
Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.
Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «
Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий.
Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.
Окончательно убедиться в неисправности шарниров, помогут:
- Несильные рывки при трогании автомобиля или изменении динамики;
- Люфт вала полуоси при попытках двигать его в различных плоскостях.
Как самостоятельно диагностировать неисправности гранат
Так как граната – это простой шарнир, то он может легко выйти из строя. Принцип его работы очень схож с работой подшипника – две поверхности, между которыми расположены шарики из прочного металла.
Отличие в том, что на поверхностях вырезаны канавки, за счет которых можно изменить положение ведущей полуоси относительно ведомой.
Если взять бывший в употреблении ШРУС, то можно руками без особых усилий вращать две полуоси, посмотреть, как происходит работа узла. На новом провернуть их не получится, так как зазоров нет и нужно прикладывать большие усилия для поворота.
На шарнир действует сразу несколько сил.
- Во-первых, при движении передается крутящий момент от КПП к колесу.
- Во-вторых, взаимное расположение полуосей постоянно меняется, так как вы при движении вращаете руль или наезжаете на неровную поверхность.
И всегда в механизме присутствует трение, которое разрушает его. В каком-то месте может появиться выработка, вследствие этого происходит увеличение зазора между поверхностями и становятся слышны посторонний треск и шум.
Тот, кто имеет опыт эксплуатации переднеприводного автомобиля, знаком с тем, как проверить ШРУС и со звуками, который он издает при поломке. Первым звоночком того, что необходима замена гранат, является появление такого рода шума во время резкого ускорения, переезде препятствий, а также при повороте.
Внимание! Если хруст слышен даже при прямолинейном движении, то это говорит о том, что необходимо срочно менять ШРУСы и эксплуатация автомобиля в таком состоянии не просто нежелательна, но даже опасна.
К сожалению, многие симптомы неисправностей гранат очень схожи, например, с симптомами поломки шаровой или рулевого наконечника. Поэтому следует лишний раз удостовериться в правильности диагноза. Так, наличие малозаметных рывков в момент трогания с места, явно указывает на поломку шарниров.
Наличие значительного люфта вала между шарнирами можно определить, если вывесить колесо и попробовать подвигать его в разных плоскостях. Если люфт имеется, то ШРУС пришел в негодность и его следует заменить.
Как выявить неисправности шарниров
Диагностика внешнего шарнира несложная: достаточно только выкрутить руль в крайнее положение и тронуться с места. При максимальном угле между полуосями появится характерный хруст – это и есть признак поломки наружного шарнира.
Но есть особенность у и внутренних механизмов – они могут хрустеть во время прямолинейного движения. Для проверки не обязательно обладать особенными навыками, так как проверить внутренний ШРУС можно совершив поездку по бездорожью — при попадании в ямы и канавы звуковое сопровождение усиливается во много раз.
Но наиболее точный диагноз можно поставить следующим образом:
- Загнать автомобиль на подъемник;
- В подвешенном состоянии включить первую передачу, позволив колесам медленно вращаться;
- В таком положении неисправный ШРУС будет издавать четко различимый хруст;
- При попытках двигать вал рукой будет ощущаться существенный люфт.
Если симптомы «налицо», то необходимо покупать ШРУС и устанавливать его на полуоси. Пыльники, хомуты и смазка, как правило, входят в комплект.
Главное не затягивать с изношенной деталью и своевременно производить ее ремонт или замену.
Помните, безопасность на дороге превыше всего.
