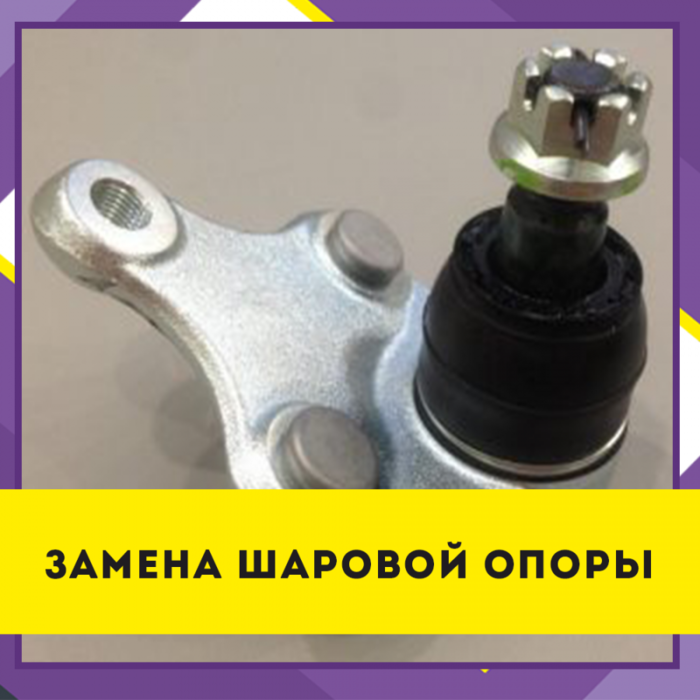

Шаровая опора что это такое: Замена шаровой опоры (со снятием рычага) — VPM

Содержание

Неисправность шаровой опоры рычага подвески: диагностика и замена

Шаровая опора рычага подвески — это очень важный элемент подвески автомобиля. На самом деле это шаровой шарнир, позволяющий поворачивать колеса на нужный угол через рычаг поворотного кулака и отвечающий за их правильное положение. В ходе эксплуатации шаровая опора подвергается естественному износу. Пренебрежение ее неисправностью может повлиять на безопасность движения. Как диагностировать люфт этого элемента и произвести правильную замену?

В результате износа шаровой опоры, оставленного без внимания, может оторваться ее палец от поворотного кулака, который, в свою очередь, вместе с колесом может отделиться от рычага (колесо просто вытолкнет его вверх) и тем самым привести к возникновению чрезвычайно опасной ситуации для всех участников дорожного движения, т.к. автомобиль станет практически неуправляемым. Именно поэтому необходимо своевременно выявлять признаки износа шаровой опоры, способные в некоторых случаях даже стать причиной аварии.

В интернете мы можем увидеть фотографии автомобилей с неестественно искривленным колесом. Причиной этого явления чаще всего служит именно выскочивший палец шаровой опоры.

Высвобождение пальца шаровой опоры начинается с заметного люфта, стуков и незначительного ухудшения управляемости автомобиля. Механик может проверить люфт с помощью монтажной лопатки, которую необходимо аккуратно вложить между шаровой опорой и поворотным кулаком и подвигать ей вправо-влево. Если чувствуется люфт, то в сочетании с другими признаками можно сделать заключение о необходимости замены шаровой опоры. Стоит отметить, что шаровые опоры рычагов подвески необходимо менять парами: неисправность одной опоры предвещает поломку этого элемента на втором колесе — с противоположной стороны. Такую процедуру мы рекомендуем всем клиентам компании SKF.

Для замены шаровой опоры необходимо снять колесо, затем открутить гайку шарового пальца опоры рычага, которая крепит его к поворотному кулаку. Если мы имеем дело с элементом, который давно не меняли, перед началом работы стоит смазать эту область, например, проникающей антикоррозионной смазкой в виде спрея.

После снятия гайки необходимо выкрутить болты, расположенные в нижней части шаровой опоры, и отделить опору от рычага. Во время процедуры допускается использование специального съемника шаровых опор. В некоторых автомобилях шаровая опора присоединена к рычагу металлическими заклепками, которые в случае демонтажа опоры необходимо высверлить. На отдельных автомобилях шаровая опора может конструктивно отвечать за угол развала передних колес. Тогда обязательно сразу после замены следует проверить углы установки колес автомобиля.

Перед установкой новой детали необходимо очистить область установки проволочной щеткой. Шаровая опора рычага подвески — это деталь, которую меняют достаточно редко, поэтому через некоторое время в месте ее крепления оседает грязь и образуется коррозия, от которых следует избавляться. Все операции по монтажу следует выполнить в порядке, обратном снятию.

Шаровые опоры производства компании SKF отличаются наивысшим качеством исполнения. Они являются ключевым элементом подвески, который оказывает непосредственное влияние на безопасность водителя и пассажиров. Только запчасти известных производителей в сочетании с квалифицированным монтажом служат гарантией бесперебойной эксплуатации на десятки тысяч километров.

О компании
SKF является ведущим мировым производителем и поставщиком подшипников и подшипниковых узлов, систем смазывания, мехатроники, уплотнений, оборудования для мониторинга состояния и сопутствующих изделий, а также предоставляет сервисные услуги, инженерный консалтинг и технические тренинги. Представительства компании SKF располагаются в более чем 130 странах, а всего в мире работает около 17 000 компаний-дистрибьюторов продукции SKF. В 2018 году годовой объём продаж компании SKF достиг 85 713 000 000 шв. крон, а количество штатных сотрудников составило 44 428 человек.

Как проверить шаровую опору признаки неисправности и ее замена

Как проверить шаровую опору

Для тех, кто не в курсе, что такое шаровая опора, нужно сразу же сделать уточнение — это не надувной шар под седалищем какого-то человека, который на него опирается, а один из элементов подвески автомобиля, выполненный в форме стального кольца, где на одном конце шар, а на другом резьба. Это нюанс, но немаловажный для тех, кто желает знать, как проверить шаровую опору, в случае её повреждения и необходимости замены. Некоторые водители-новички умудряются сообщать механикам в сервисном центре, что они недавно попали в яму и у них вырвало шаровую, однако до мастерской дотянуть всё же получилось. Хотя, любой опытный автомобилист только улыбнётся подобному заявлению, ибо при вырванной шаровой опоре машина просто никуда не доедет, если её не притащить на эвакуаторе.

Ну да бог с ними, с новичками, поговорим об этом автомобильном элементе немного подробнее. Итак, шаровая опора соединяет два неподвижных элемента подвески (рычаг и поворотный кулак), делая их подвижными за счёт своей круглой формы. Действие схожее с работой любого подшипника. Есть подвески, где присутствует многорычажная система и используется две шаровые, но это не принципиально, ибо проверяется всё таким же образом, только двукратно. Узел шаровой необходим автомобилю, чтобы водитель мог им управлять, выполняя повороты. Проще говоря, без шаровой никаких поворотов не будет — если машина и поедет, то только по прямой, до первого препятствия.

Симптомы «болезни» и повреждения

Если во время движения и, в частности, во время поворотов-разворотов вы слышите в нижней части автомобиля некий стук или хруст, то, скорее всего, шаровая опора вашей машины уже не герметична и деформирована. Нет, окончательно она не сломана, ибо вы не смогли бы повернуть руль, но что-то там не так, как было задумано конструкторами. Например, могло сорвать предохраняющий пыльник и вместо масла в узле образовался приличный слой грязи из песка и пыли. Либо, что ещё хуже, могло треснуть кольцо. В любом случае, при возникновении подобных шумов нужно лезть под машину и внимательно всё осматривать на предмет каких-либо отклонений и нарушений, потому что ездить на неисправной машине опасно для жизни.

Кстати, чтобы шаровая вышла из строя вовсе не обязательно, как псих скакать на своей машине по ямам и кочкам — хватит банального попадания пыли, воды и грязи под пыльник, дабы во всём узле началось катастрофическое разрушение. Дальше появляется не слабый люфт и передвижение на автомобиле становится крайне мучительным и опасным, потому что легко может заклинить во время поворота, а тогда беды не миновать.

Доверяй, но проверяй

Проверка шаровой осуществляется двумя способами. Либо вы на глаз, визуально осмотрите сохранность пыльника и, при наличии на нём трещин, разрывов и прочих повреждений смените его на новый, либо загоняйте машину на яму, эстакаду, подъёмник (нужное подчеркнуть), а уж там механическим путём выявляете вероятные неполадки. Для механического варианта нужно залезть под автомобиль и подёргать руками колесо, чтобы определить присутствие люфта. Можно вооружиться монтировкой и ломом, чтобы установить монтировку между рычагом и опорой, а затем попытаться отжать вверх. Кстати, вооружение железом — самый качественный способ проверки на наличие люфта.

Есть ещё один вариант. Нужно снять шаровые, зажать их в слесарные тиски, а дальше проверить люфт пальца и осевой. Если палец совсем легко шевелится, то замена всей шаровой действительно необходима.

В принципе, многим опытным водителям не раз приходилось заниматься подобными вещами. Проверить можно самостоятельно. Даже заменить некоторые смогут сами, но новичкам, безусловно, лучше отправиться в мастерскую, где есть все условия и опытные механики.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы.

А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Снятие и установка шаровой опоры на модель 2110

Замена шаровой опоры начинается с приготовления необходимого инструмента: специального съемника, накидного или торцевого ключа на «17» и «19», баллонного ключа, монтажной лопатки или монтировки. Ремонт начинайте с проверки выключения зажигания и состояния рычага ручного тормоза — он должен быть затянут. Для надежности под колеса поставьте упоры.

Ослабьте колесные болты на ремонтируемом колесе. Машину вывесите с помощью домкрата. Снимите колесо. Затем ключом на «19» отвинтите крепежную гайку шарового пальца, отведите в сторону поворотный кулак, установите съемник и распрессуйте шаровой палец. Затем отведите монтировкой рычаг подвески вниз. Шаровая опора ВАЗ при этом легко снимется.

Если съемника нет, крепежную гайку шарового пальца отверните лишь наполовину. Затем, оттягивая монтировкой кронштейн пальца, аккуратно наносите удары молотком по крепежному элементу, постепенно распрессовывая палец. После этого ключом на «17» отверните крепежные элементы, фиксирующие шаровую опору к поворотному кулаку, и снимите ее. Эти болты имеют пружинные и плоские шайбы, которые необходимо тоже снять и прочистить.

Если хотите окончательно убедиться в неисправности узла, зажмите его в тиски для проверки радиального и осевого люфтов шарового пальца. Если палец можно довольно легко сдвинуть рукой, опора нуждается в замене. Каждая шаровая опора ВАЗ имеет защитный чехол — пыльник. Его перед установкой обязательно очистите от загрязнений и осмотрите. Если защитный чехол разорван, его необходимо заменить новым.

Перед установкой пыльника обязательно заполните его литолом или консистентной смазкой на половину объема. Для надежности установленный пыльник герметизируйте специальным герметиком. Новый узел приверните болтами к поворотному кулаку, затем, отжимая нижний рычаг подвески вниз, вставьте шаровой палец в проушину и закрепите его гайкой. В момент, когда Лада вывешена на домкрате, гайки и болты затягивайте не полностью.

Снимите автомобиль с домкрата, несколько раз с усилием качните его из стороны в сторону, затем окончательно затяните: гайку шарового пальца с усилием в 65-95 Н.м (6,5-9,5 кгс/м), болты крепления шарового шарнира к поворотному кулаку с усилием в 50-65 Н.м (5-6,5 кгс/м). После пробега в 100 км рекомендуется проверить момент затяжки гаек и болтов.

Замена шаровой опоры ВАЗ 2110, тонкости смазки

Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.

Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав

Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Конструкция шаровой опоры 2110

Срок службы подвески переднеприводных автомобилей, как на фото, зависит от эксплуатационных условий

Правда, в ВАЗ 2110 и других переднеприводных моделях узел не имеет уже такого стратегического значения, как на классике, где разболтанная опора могла привести к полному разрушению подвески, а лежащие зубами на асфальте с вывернутыми колесами пятерки и копейки были неизменными атрибутами плохих дорог. До такого состояния еще нужно уметь довести подвеску. Как в переднеприводных, так и в классических моделях, задача опоры проста — обеспечить шарнирное поворотное соединение кулака с верхним или нижним рычагом, а конструкция узла практически не изменилась, если не считать посадочных плоскостей.

Шаровая опора — это конусообразный палец с шаровым или грибовидным наконечником, способным вращаться и изменять угол в диапазоне работы подвески. Шар помещен в пластиковый вкладыш и опрессован с двух сторон металлическим корпусом с верхней и нижней крышкой. Одно время выпускали опоры с разборным корпусом, позже от этой идеи отказались. Слишком много было факторов, влияющих на износ опоры — здесь уже и качество сборки при ремонте, и качество вкладышей, и качество смазки. А узел довольно крепко влиял на безопасность движения, к тому же выгоднее продавать опору целиком, чем только заменять пальцы и вкладыши. Поэтому разборная опора практически не встречается. Все они сварные, собраны в условиях завода, там же и промазаны смазкой, которую, впрочем, нужно сразу добавлять при установке новой детали.

Видеоролик по замене шаровой опоры на автомобили семейства ВАЗ

Качество опоры зависит не только от конструкции. Она-то как раз разнообразием не отличается. Опора может быть только двух типов — с металлокерамическим подшипником, их используют в качестве нижних опор, и заливной. Последние устанавливаются на верхние рычаги передней подвески и работают только на сжатие, поэтому спрос с них невелик. А основная нагрузка ложится на нижние опоры с металлокерамическим подшипником скольжения. Визуально они отличаются формой отверстия под палец и формой пыльника, который предохраняет подшипник скольжения от попадания грязи и влаги.

Ресурс шаровой опоры 2110

Замена шаровой опоры ВАЗ 2110, как ни странно, стает актуальной только после 150-200 тысяч пробега. Не 15-20, а именно 150 тысяч. Столько ходит качественная опора для десятки. Другое дело, что купить такую не так-то просто. Опоры сыпятся, как листья в октябре, а производители плодятся. Поэтому выбрать человеческую опору становится все труднее. Но можно. Для этого нужно, не обращая внимания на коробки и цветные упаковки, просто внимательно рассмотреть опору, а паленая деталь покажет себя сама.

После 150 000 км пробега на «десятке» нужно задуматься о замене шаровой опоры

Чтобы купить правильную опору, прямо на месте продажи нужно провести детальный осмотр и сделать несколько тестов:

Качество пыльника. Что бы там ни писали на упаковке, пыльник должен быть резиновым, эластичным и таким оставаться долгое время. Если он еще в магазине показывает микротрещины и конструкция его примитивна, от такой опоры ждать хорошего не приходится. Пыльник должен иметь металлическое кольцо, залитое резиной со стороны пальца и обойму для усадки на корпус.
Палец должен иметь высокий класс точности обработки и ни в коем случае не должен показывать следы обработки на токарном станке. 80% всех опор имеют именно такие пальцы, которые попросту выгрызают вкладыш за 10 тысяч км из-за некачественной обработки поверхности шара. Резьба на пальце должна быть катаная, а не нарезная, сам палец кованый, краска не применяется.
Корпус должен быть выполнен из половинок каленой стали. Три точки сварки должны четко просматриваться, нижняя половинка должна быть цилиндрической, без конуса, в крышку может быть вкручена пресс-масленка.
Палец с трудом, но должен проворачиваться руками. Причем проворачиваться без рывков, равномерно. Если палец стоит колом — это не та опора, которая будет долго жить. Есть вероятность того, что она просто вырвет часть рычага.

Еще раз акцентируем внимание на том, что цена и бренд никакого значения не имеет, потому что Треки и Крафты могут быть изготовлены в гараже за углом, а голограмма и упаковка тоже мало о чем говорит

Как проверить шаровую опору своими руками видео

Шаровая опора есть на любых автомобилях – как на переднеприводных с подвеской типа Макферсон, так и на заднеприводных. Это элемент подвески, с помощью которого ступица переднего колеса поворачивается относительно кузова. Например, на стареньких ВАЗах классической серии присутствует две шаровые опоры – на верхнем и нижнем рычагах. Между ними установлена ступица, к которой присоединены рулевые тяги. Вид у этой детали довольно простой – нижняя часть выполнена в виде толстой шайбы из стали с утолщением шаровидной формы в центре. Внутри это утолщение полое, поэтому туда в процессе изготовления опоры помещается наконечник. С одной стороны он имеет форму шара, с другой же — конус и резьбу на краю.

А теперь постарайтесь представить неприятную картину – шаровая опора разлетается на две части. Что тогда произойдет? Ничего хорошего, так как колесо будет стоять не четко вертикально, а под углом к поверхности и упираться в кузов. И если вам кто-то вдруг расскажет историю, что после того, как распалась шаровая опора, он доехал благополучно до места ремонта, то не верьте этому человеку. Поможет только услуга эвакуатора или замена узла в полевых условиях. Если есть, конечно, он в запасе или в пределах видимости находится магазин с автозапчастями. Но чтобы не попасть в такую неприятность, необходимо следить за состоянием подвески и своевременно выявлять недочеты

Очень важно знать, как проверить шаровую опору самостоятельно

Первые признаки поломки

Внешний вид шаровой опоры автомобиля

При движении автомобиля слышен небольшой хруст или легкое постукивание – это первый признак неисправности. Особенно он заметен при прохождении поворотов. Очень часто слишком легкий руль или его увеличенный люфт сопровождают стук. Главное – не спутать с поломкой ШРУСов, ведь они при вывернутом до упора руле в начале движения тоже издают неприятный хруст. Если верить книжкам, то шаровые опоры вечные (при условии, что в них всегда есть смазка, а эксплуатация проходит в нормальных режимах). Наверное, такой режим эксплуатации – это лежание на прилавке в магазине.

На деле же в процессе эксплуатации нарушается целостность пыльника. Резина, из которой он изготовлен, постоянно находится под воздействием грязи и воды. Со временем поверхность пыльника высыхает, он покрывается микротрещинами, которые потом превращаются в полноценные дыры. И дальше мелкие частицы попадают внутрь шаровой, постепенно разбивая металл. В итоге вы будете слышать неприятные хрусты и постукивания. По сути, ничего больше и не нужно для выхода шаровой из строя, достаточно постоянного попадания грязи и пыли. А результат такой поломки – это увеличение люфта и вероятность заклинивания. В последнем случае не получится повернуть руль, какое бы усилие вы ни прикладывали к нему.

Первичную проверку шаровой можно осуществить практически «голыми руками»

Диагностирование опоры

Можно выделить два способа проверки – визуальный и механический. В первом случае достаточно только осмотра. В его процессе выявляете на пыльнике трещины, дырки, оцениваете состояние. Если имеются повреждения, то необходимо провести замену резинового пыльника. Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть. Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Можно с пальца шаровой опоры извлечь ступицу и проверить люфт. Если проблемы есть, то палец будет легко вращаться вокруг своей оси и из стороны в сторону. В таком случае лучше всего провести замену, причем не вздумайте на новой детали использовать старые пыльники. Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать. А вот в следующий раз можно будет заняться этим делом и самостоятельно.

Интересное по теме:

загрузка…

Замена

Заменить нижнюю шаровую опору передней подвески под силу даже начинающему автолюбителю. Рассмотрим процесс замены на примере автомобилей ВАЗ.

Готовимся к работе

Для работы нам потребуются:

баллонный ключ;
щетка по металлу;
домкрат;
ВД-40;
торцовый и накидной ключи на 13;
ключ рожковый на 22;
раздвижные пассатижи;
съемник шаровых опор.

ВНИМАНИЕ! Съемник шаровых опор стоит не дешево, но он существенно упрощает и ускоряет процесс замены

Эксперты рекомендуют использовать шаровые опоры производителей «АвтоВаз», «Белмаг», «Белебей», «Кедр», Trek TRS Sport, которые продаются в комплекте с крепежом или без такового. Набор с крепежом стоит дороже, но и работать с ним удобнее. В этот набор, помимо шаровой опоры, входят гайка шарового пальца и три болта с гайками и граверами.

СПРАВКА. Верхние и нижние усиленные шаровые опоры внешне очень похожи друг на друга. Поэтому производители выбивают на них буквы «В» — верхняя и «Н» — нижняя

Перед установкой необходимо проверить наличие смазки под пыльником опоры. Если ее нет – добавляем, но без фанатизма, поскольку от избытка смазки пыльник может быстро порваться.

Ход работы

Подставляем под задние колеса антипокатные упоры, ставим автомобиль на передачу и на ручник. Ослабляем колесные болты, поднимаем автомобиль с помощью домкрата, окончательно откручиваем болты и снимаем колесо. Под кузов автомобиля устанавливаем страховку, для этого подойдет снятое колесо или деревянный брусок.

Если меняем левую опору, то выкручиваем рулевое колесо в крайнее левое положение, если правую опору – то в правое. Теперь берем щетку по металлу, очищаем шаровую и обрабатываем ее ВД-40 или тормозной жидкостью.

Берем в руки ключ на 22 и откручиваем гайку шарового пальца. Из-за особенностей конструкции поворотного кулака полностью открутить гайку не получится. С помощью ВД-40 обрабатываем резьбу шарового пальца и гайку. Закручиваем гайку и снова обрабатываем ее ВД-40. Циклы «открутил – полил ВД-40 – закрутил» повторяем до тех пор, пока гайка не начнет откручиваться без усилий.

Если замена производится без съемника для шаровых опор, то берем наставку из мягкого металла, кувалду и начинаем с силой бить по проушине поворотного кулака. Как правило, для распрессовки шаровой опоры достаточно нескольких сильных ударов. Если распрессовки не произошло, нужно терпеливо постукивать проушину до тех пор, пока усилия не увенчаются успехом. При наличии съемника демонтаж нижней шаровой опоры значительно упрощается и ускоряется.

После распрессовки пальца откручиваем крепежную гайку. Если гайка откручивается плохо, применяем схему «Открутил – полил ВД-40 – закрутил». После того, как гайка демонтирована, вооружаемся ключами на 13 и откручиваем болты, с помощью которых шаровая прикреплена к рычагу. Снимаем опору.

Очищаем нижний рычаг от грязи, осматриваем место посадки опоры на рычаге на предмет разломов и трещин. Если рычаг поврежден, то его следует заменить. Если все в порядке, значит устанавливаем новую опору, смазываем палец литолом, нигролом или моторным маслом и собираем детали в обратной последовательности.

Правила выбора шаровых опор

На эксплуатационный период, с которым будет работать шаровая, во многом влияют следующие параметры:

конструкция детали,
технология ее изготовления,
качество используемых в производстве материалов.

Вопрос выбора качественных автомобильных запчастей всегда актуален для автовладельцев — ремонт ВАЗ 2107 с использованием дешевых подделок нецелесообразен. Понятно, что замена шаровой опоры требует тщательного подбора комплектующих. При покупке запасных частей потребуется проверка шаровых опор. Понятно, что прежде всего следует осмотреть упаковку предлагаемого вам изделия и отказаться от неизвестной китайской продукции в пользу отечественной. Однако изучением упаковки ограничиваться не следует — шаровую опору нужно также внимательно рассмотреть.

При этом главной деталью опоры считается палец. Лучшим вариантом считается такой, когда палец изготавливается из высоколегированной стали (так, ТУ ВАЗовских моделей предусматривает в данном случае сталь 38ХГНМ). Наилучшей же технологией для изготовления признана холодная высадка с последующим проведением термообработки. Однако следует отметить, что подобный технологический процесс «под силу» только крупным промышленным предприятиям с соответствующими производственными мощностями. Более же мелкие конкуренты в данной отрасли используют для изготовления пальцев поперечно-клиновую прокатку. Такой метод изготовления приводит к получению менее надежных изделий.

В идеале, замена шаровых опор должна производиться очень редко — качественное изделие сможет «пройти» не один десяток тысяч километров. Чтобы обеспечить такую долговечность, на подшипник наносят упрочняющий поверхностный слой, а шаровый палец и корпус подвергают закалке. Понятно, что, скажем, ремонт КПП бессмысленно выполнять комплектующими, за качество которых никто не может поручиться. То же относится и к шаровым опорам. При этом реалии современного рынка таковы, что на нем присутствует множество недобросовестных продавцов. Основным отличительным признаком подделки является ее цена. При этом визуальный внимательный осмотр изделия позволит вам не «нарваться» на подделку. Так, палец, получаемый методом холодной высадки, не имеет кромок, обработанных резанием. Цвет же такой детали весьма невзрачный, грязно-серый и неравномерный.

Замена шаровых на ВАЗ 2107 — инструкция

Понятно, что решая ряд эксплуатационных моментов — например, как заменить подшипник передней ступицы, вы должны, прежде всего, определиться с необходимым перечнем инструментов и последовательностью действий. Что же касается таких операций, как замена верхней шаровой на ВАЗ 2107 и замена нижней шаровой, то здесь последовательность такова:

с автомобиля снимается колесо,
элементы крепления шаровой опоры очищаются от загрязнений,
ослабляется гайка пальца верхней шаровой опоры,
палец выпрессовывается их поворотного кулака. При этом следует использовать съемник шаровых опор,
отворачивается гайка крепления шарового пальца, после чего он извлекается,
отворачиваются гайки крепления шаровой опоры к рычагу,
снимается верхняя шаровая опора вместе с чехлом и прижимной пластиной (последовательность операций идентична как для верхней, так и для нижней шаровой опоры),
производится установка заменяемых деталей. Прежде всего, проверяется наличие достаточного количества смазки в чехле.

Сборка производится в обратном порядке. По окончанию сборочных работ обязательно нужно выполнить проверку углов установки передних колес.

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

Для того чтобы проверить шаровую опору, вам потребуется:

использовать подъемник либо вывесить переднюю ось машины;
заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

Положите руку на шаровую опору и один из сочленяемых ею элементов;
попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

отвернуть заглушку в нижней части шаровой;
используя нутромер штангенциркуля, измерьте величину отверстия;
пограничное значение не должно превышать 11, 8 мм.

Шаровая опора

При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место — соединяет рычаги подвески со ступицей управляемого колеса.

История создания шаровой опоры

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Шаровая опора.

Устройство шаровой опоры

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Шаровая опора.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту.

Вопросы эксплуатации шаровой опоры

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества — это шаровые опоры для отечественных автомобилей и более 20% — для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили — в частности внедорожники — имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.

Диагностика и замена шаровых опор

Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой. Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде «лежачего полицейского».

Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.

Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это самостоятельно.

Сегодня производство шаровых опор — это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.

3 способа диагностики неисправности шаровой опоры

Для гибкого сочленения рычагов с цапфой для обеспечения управляемого поворота передних колес используются шаровые опоры, которые состоят из следующих деталей:

цилиндрический корпус опоры;
палец с шаром;
полимерный вкладыш;
прижимная шайба;
эластичный пыльник.

На устаревших моделях ВАЗ и Москвич устанавливались разборные шаровые опоры, что позволяло в случае выработки полимерных вкладышей произвести их замену. На современных автомобилях устанавливаются не разборные опоры, которые в случае обнаружения дефекта подлежат замене.

Причины поломки шаровой опоры

Основной неисправностью шаровой опоры является выработка полимерного вкладыша. Вследствие выработки между вкладышем и шаром пальца образуется люфт, который способствует быстрому и полному разрушению полимера. Перемещаясь под нагрузками, шар постепенно деформирует отверстие корпуса, что и приводит в результате к выпадению пальца из цилиндра корпуса.

Нарушение герметичности эластичного пыльника способствует преждевременному разрушению полимерного вкладыша. Попадание влаги приводит к вымыванию смазки и коррозии пальца. Грязь и дорожная пыль также ускоряют процесс износа, действуя как абразив.

Появление посторонних звуков при преодолении дорожных препятствий свидетельствует о появлении проблем шаровых опор.

Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.

Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль.

Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре.

Визуально определить состояние пыльника на предмет целостности.

Проверка шаровой опоры с помощью подъемника (эстакады)

Проверить состояние шаровой опоры на эстакаде или смотровой яме достаточно просто. Пружины подвески сжаты под тяжестью автомобиля. Достаточно установить монтировку, между цапфой и рычагом произведя несколько резких нажимов. Наличие люфта пальца будет указывать на неисправность опоры.

Вертикальный люфт при разжатой пружине определить достаточно сложно, особенно на тяжелых внедорожниках, как правило, имеющих многорычажную подвеску. Поэтому при диагностике на автомобильном подъемнике следует сжать пружину гидравлической стойкой, установленной под нижний рычаг, и для проверки узла воспользоваться монтировкой.

Проверка шаровой опоры с демонтажем и разборкой

Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.

Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.

Резюме

Самостоятельно проверить состояние шаровой опоры не сложно даже при отсутствии эстакады или подъемника. Своевременная диагностика позволит вовремя избежать крупных неприятностей, связанных с неисправностью шаровых опор.

Пожалуйста, оцените этот материал!

Самостоятельная диагностика шаровой опоры и ходовой части

Шаровая опора — одно из самых уязвимых мест автомобильной подвески, а последствия выхода из строя этой детали могут быть весьма плачевными. В своей сегодняшней статье я попытаюсь поведать вам о том, как самостоятельно диагностировать неисправности шаровой опоры автомобиля по характерным симптомам.

Прежде чем начинать диагностику шаровой опоры, следует демонтировать колесо.

После необходимо открутить снизу резьбовую пробку, затем при помощи глубиномера проверить расстояние – если оно будет больше чем 11,8 мм, эта опора подлежит обязательной замене.

Если же этого не сделать, то при каком-нибудь сильном ударе верхний корпус шарнира может лопнуть по трещинам, после чего шар полностью вылетит.

Самая хрупкая часть шаровой — конец рычага шаровой опоры, зачастую именно здесь возникают трещины, которые впоследствии приводят к большим неприятностям.

Появление трещин может произойти также и возле проушин под сайлентблоки, или в средней части опоры. Своевременное выявление этих трещин – это ваш шанс избежать аварийной ситуации, серьезных проблем и капитального ремонта.

Иногда трещину можно увидеть по характерной желтой полоске ржавчины, которая пропитана тонким слоем подсохшей грязи.

Диагностировать неисправность можно с помощью одного старого способа. Для этого необходимо намочить рычаг соляркой, затем насухо вытереть его и прилепить слой жидкой глины.

Через несколько дней осмотрите высохшую глину – проникшая в щели солярка, обязательно проявится на глине. В этом методе главное дотошность, от этого зависит успех диагностики.

Трещины, так или иначе, приведут к поломке рычага, в результате вы получите то же самое, что и при вырванной шаровой.

В случае если рычаг лопнет возле сайлентблока — колесо начнет плохо держать дорогу, малейший толчок во время торможения, либо просто при наезде на преграду, будет отклоняться в разные стороны. Как вы понимаете, особо опасна такая неисправность на высоких скоростях. Из-за этого можно легко вылететь на встречную полосу движения, что будет дальше, я думаю объяснять необязательно…

Нередко из строя выходит поперечная балка — основа передней подвески, которая выполняет также роль поддержки двигателя автомобиля и объединяет собой лонжероны с брызговиками.

Обнаружив трещину, не успевшую разойтись на несколько миллиметров, нужно без лишних отлагательств отогнать машину на СТО, иначе болты с гайками могут попросту вылететь из старой нижней полки лонжерона, после чего двигатель вообще может наклониться.

Ось нижнего рычага в итоге опустится, а колесо получит отрицательный развал, в этом случае, как вы понимаете, вам тоже не избежать неприятностей!

Нередко поперечная балка способна ломаться по центру, после этого разломанная надвое балка под давлением двигателя и приведет к раскачиванию и деформации, и возможной поломке лонжеронов. Вместе с этим разрушаются и другие детали двигателя и кузова.

Высокая скорость может вызвать поломку балки возле крепежных болтов оси нижнего рычага, что в свою очередь грозит опасностью вырывания нижним рычагом болта, который стягивает шаровую опору, это может произойти, к примеру, после толчка или попадания колеса в яму. После такой поломки автомобиль отклонится в сторону, при этом водитель может потерять над ним управление, так как удержать его в этот момент будет очень сложно.

Ремонт поперечной балки обычно производится при помощи сварки, при этом результат напрямую зависит от профессионализма сварщика, так что постарайтесь подыскать «толкового».

Если сварщик все сделает правильно, то балка может еще послужить и будет иметь не меньшую прочность, однако для этого должны быть восстановлены все ее чертежные размеры.

В случае некачественной работы, после ремонта возникнут проблемы с геометрией передней подвески.

Конечно же, не стоит забывать и о таких деталях как: пружины, стабилизатор поперечной устойчивости, и др., которые также могут выйти из строя.

Определить некачественную пружину можно по характерной просадке машины, а вышедший из строя стабилизатор по откровенно большим кренам на поворотах.

Что касается амортизаторов, то они уже через 15–20 тысяч км пробега по «нашим» дорогам, перестают функционировать и выполнять свою работу, как правило, уже не способны обеспечить даже минимального комфорта.

И это далеко не весь перечень всех «симптомов», которые указывают на серьезные «заболевания» шаровой опоры, а также последствий этой неисправности. Рекомендую также время от времени производить полную диагностику всех элементов автомобильной подвески.

Как гласит золотое правило: » предупредить болезнь, в нашем случае неисправность, легче, чем потом лечить ее».

Если вы не будете лениться, и регулярно будете следить за состоянием всех вышеперечисленных деталей, вы сможете не только сэкономить свои деньги но и время, а также сможете избежать плачевных последствий.

устройство подвески автомобиля

Признаки неисправности шаровых опор. Это нужно помнить — DRIVE2

Автовладельцу полезно знать все признаки неисправности шаровых опор. Своевременное выявление проблемы может уберечь от аварии. При обрыве опоры колесо выворачивается наружу. Управление машиной становится очень сложным, на скорости ее удержать практически невозможно.

Благо, что чаще всего происходит это на небольшой скорости или при начале движения. Но, даже при самом благоприятном исходе, у вас гарантированно повредится крыло.В связи с этим, допускать до обрыва шаровые нельзя.

Своевременная диагностика и устранение неисправности поможет вам избежать таких проблем с автомобилем.

Признаки неисправности шаровых опор, полностью обусловлены причинами поломки. Поэтому, для начала рассмотрим, почему эти элементы подвески выходят из строя. Срок службы шаровых может колебаться от 20.000 до 150.000 километров. Такой разброс возникает из-за различий в технических особенностях машин, а также от их эксплуатации. Отрицательно сказывается на сроке службы опоры перепад температур, а также жара или холод. Все дело в пыльнике, который защищает шарнир. Он выполнен из резины. При высоких или низких температурах этот материал деформируется, и на нем образуются трещины. Через которые проникает влага и песок, ускоряя износ детали.Также отрицательно сказывается на состоянии этого элемента неаккуратная езда. При быстром проезде по яме, весь удар, в первую очередь, достается шаровой. Частое повторение может привести к механическому разрушению опоры.Теперь перейдем к причине самой поломки. При воздействии выше описанных факторов, палец постепенно стачивается. Со временем он начинает болтаться в корпусе, из-за увеличившегося зазора. При увеличении нагрузки, например, проезде по яме, палец легко выскакивает из гнезда. Обычно, такое происходит на скорости, но при большом уровне выработки произойти это может в любой момент.

Итак, причины неисправности:

1. Естественный износ, проявляется после пробега в 100000 километров;2. Попадание под пыльник абразивных веществ. Чтобы избежать этого, регулярно осматривайте шаровые, поврежденные пыльники заменяйте;3. Повышенные нагрузки при движении по неровной дороге;

4. Выработка смазки. Необходимо иногда добавлять смазку внутрь шаровой, для этого существуют различные приспособления.

Признаки неисправности

Как правило, шаровые не обрывает резко (случаи внезапной поломки единичны, и связаны с дефектами детали), в большей части случаев, подвеска заранее предупреждает о появившейся опасности.Первым признаком является стук при проезде ям на невысокой скорости (ну или лежачих полицейских).

Звук доносится из под передних колес. Причина его появления, это износ пальца или недостаток смазки. Кстати, стук не всегда является признаком проблемы. Если он появляется в морозы при начале движения, и пропадает через некоторое время, то бояться не стоит.

Причина в замерзшей смазке, в процессе движения она разогревается и все нормализуется.Также неисправные шаровые вызывают «виляние» машины на дороге. Проблему вызывает люфт, образовавшийся в опоре. В итоге, колесо при движении шатается, и автомобиль начинает рыскать.

При появлении такого признака необходимо безотлагательно провести проверку опор.

Существуют еще признаки неисправности, но они могут указывать и на другие проблемы с подвеской. К таким признакам относится появление скрипа во время поворота руля. Также, во многих случаях наблюдается неравномерный износ шин.

Методика диагностикиНаиболее оптимальным методом будет посещение сервиса, где имеется специальный стенд для проверки. Там специалисты с высокой точностью смогут вам сказать, в чем причина неисправности. Но, провести диагностику можно и самостоятельно.

Самый простой способ — это прослушивание. Для этого вам потребуется помощник. Производится это следующим образом. Один человек раскачивает машину, а другой прислушивается к стукам, определяя, откуда они происходят. Для другого способа вам потребуется задомкратить машину.

Помощник удерживает тормоз нажатым (так исключается возможность люфта подшипника), а вы должны покачать колесо. Люфт и стуки говорят о проблеме с шаровой. На некоторых моделях в основании опоры имеется диагностическое отверстие.

Через него измеряется расстояние от поверхности шаровой опоры, до основания пальца.

Заключение. Шаровая опора является крайне важным элементом в конструкции подвески. Неисправность этой детали может привести к тяжелым последствиям.

Аварии, случившиеся по причине обрыва шаровой, всегда отличаются своей тяжестью. Чтобы избежать этого, водитель должен знать признаки неисправности шаровых опор.

Это поможет избежать проблем, и позволит своевременно устранить поломку. Чаще всего, в неисправности опоры виноват сам автолюбитель.

Как проверить шаровую опору на своем автомобиле

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

разборная шаровая опора.
шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.
Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;

боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;

нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;

возрастание усилия на рулевом колесе;

щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.
Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции.

Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

Видео — как проверить подвеску самому:

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Как проверить шаровую опору? Диагностика неисправности шаровых опор

Шаровая опора или шаровый шарнир — без преувеличения, гениальное изобретение, которое на протяжении многих лет используется в автомобилестроении и не только. Шаровые есть на разных типах подвески: это и Макферсон и многорычажка, как на переднем так и на заднем приводе.

Шаровая опора позволяет ступице колеса поворачиваться в горизонтальной плоскости. Не будь шаровых, скорее всего, поворот руля был бы невозможен. До появления этих шарниров их роль выполняли шкворневые шарниры или просто шкворни, которые требовали периодической смазки, были тяжелые и несовершенные, к тому же позволяли поворачивать колеса только по одной оси.

Конструктивно шаровая опора представляет собой шар, к которому крепится конусообразный “палец” с резьбой. Шар располагается в гнезде, которое обеспечивает возможность движения шаровой опоры и в то же время надежно удерживают ее. Другая, резьбовая часть шарнира крепится к рычагу ступицы.

Неисправность шаровой проявляется в виде появления хруста, глухого стука, а также люфта в соединении шарнира. Иногда “мертвая” шаровая опора имеет такие же признаки, как и неисправный ШРУС, поэтому переде тем как купить и заменить необходимо точно знать, что именно у вас вышло из строя.

Более тяжелые случаи, заканчиваются полным разрушением шарнира и приводят к тому, что во время движения колесо полностью отваливается. Последствия в данном случае могут быть самые разные, зависимости от скорости и дорожной обстановки…

В общем с ремонтом затягивать ни в коем случае нельзя и при первых признаках необходимо принимать кардинальные меры.

Приводит к неисправности шаровых опор плохая дорога, а также отсутствие смазки. Второе чаще всего происходит после повреждения пыльника шаровой опоры. Езда по ровным дорогам без горбов и ям — залог исправности любой ходовой, однако в наших реалиях это вряд ли возможно. В этой статье я расскажу, как проверить шаровые опоры, чтобы понять необходима ли замена шаровых опор.

Способы проверки шаровых опор

Как проверить шаровую опору без подъемника?

Проверка шаровой опоры, как правило, проводится на яме, эстакаде или подъемнике, однако если ничего из перечисленного нет, можно попытаться произвести диагностику, как говорится, в полевых условиях.

Для этого можно использовать домкрат или обойтись визуальным осмотром.

Ваша задача обнаружить повреждение пыльника (трещины, разрывы, или полное его отсутствие) или любое другое отклонение от нормы, которое могло бы свидетельствовать о поломке шарнира.

Более тщательная проверка

Перед тем как проверить состояние шаровой опоры данным способом необходимо все же разжиться кое-чем. Так вам потребуется монтировка, смотровая яма или альтернативный вариант.

Вывешиваем колесо, после чего производим раскачку в разных плоскостях, таким образом, чтобы обнаружить люфт. Если ничего не обнаружили, берем монтировку и устанавливаем ее в проем между рычагом и ступицей.

После этого пытаемся как бы взять на разрыв это соединение, люфта, а также стука при этом быть не должно.

Проверка шаровой опоры со снятием

Наиболее сложный и трудоемкий способ проверки шаровой предусматривает ее демонтаж. Для этого придется частично разобрать ступичный узел, после чего выпрессовать опору и произвести детальный осмотр шаровой. Кстати, не только люфт — признак неисправной опоры, легкое проворачивание шарнира вокруг оси также считается отклонением от нормы и признаком износа.

Что делать если шаровая неисправна?

Если шаровая “умерла”, не спешите ее выбрасывать, ее цена нередко довольно высокая, особенно на автомобили “бизнес-” и “премиум-класса”. Поэтому неудивительно, что эти элементы научились реставрировать и восстанавливать.

В случае невозможности реставрации, вам не избежать полной замены узла.

Процедура не сложная и довольно часто выполняется в условиях гаража, поэтому не спешите искать подходящее СТО и переплачивать за то, что можно попробовать сделать самостоятельно.

На этом буду заканчивать, надеюсь, вы получили исчерпывающий ответ на вопрос, что такое шаровая опора и для чего она нужна. Кроме того, теперь вы знаете как проверить шаровую опору разными способами, а также выявить ее неисправность.

Делитесь данной статьей, если, конечно, она вам понравилась, со своими друзьями в социальных сетях, таким образом вы внесете свой вклад в развитие нашего проекта.

Мы ценим каждый репост и благодарны каждому из вас! Пусть хорошие люди читают хорошие статьи!

Как проверить шаровую опору видео

Самостоятельная проверка шаровых опор

Износ шаровой опоры может привести к тому, что она в определенный момент просто выскочит из посадочного места. Это может произойти в любое время, причем серьезных неровностей вовсе не нужно. Поскольку состояние наших дорог далеко от идеала, поломки шаровых опор случаются очень часто.

Наверное, вы неоднократно видели последствия поломки шаровой опоры в автомобилях ВАЗ. Очень часто все заканчивается довольно печально. В лучшем случае машина оказывается в кювете, в худшем – на встречной полосе.

Во избежание столь неприятных последствий поломки очень важно понимать, как проверить шаровую опору своими руками, ведь постоянно ездить в сервис просто надоест.

Иногда при вылете шаровой опоры необходимо восстановить работоспособность автомобиля прямо на дороге. А это значит, что придётся искать друзей/знакомых, которые готовы выделить время для того, чтобы помочь вам.

Второй вариант – оставить автомобиль на месте происшествия и отправиться в магазин за новой деталью. Если же вы ещё и не знаете, как происходит замена шаровой опоры, появятся дополнительные трудности.

Поэтому лучше четко понимать, как осуществляется диагностика шаровой опоры, и регулярно выполнять проверку.

Симптомы износа шаровой опоры:

Появление стука во время движения на минимальной скорости по некачественному покрытию (если шаровая изношена, зазор между головкой пальца и внутренней поверхностью корпуса заметно увеличивается, из-за чего появляется своеобразный люфт).
Неравномерный износ резины.
Появление характерного скрипа во время поворота руля.
Виляние во время прямолинейного движения.

Если вы планируете осуществить проверку шаровой опоры своими силами, необходимо поднять автомобиль на подъемнике (можно обойтись и домкратом). Определить износ шаровых опор без поднятия машины вы не сможете.

Первый этап диагностики шаровой заключается в проверке состояния пыльника. Даже небольшие повреждения, которые появились на этом защитном элементе, приводят к попаданию частиц грязи, песка и воды в шаровые опоры, в результате чего их эксплуатационный срок заметно сокращается.

Нужно понимать, что эти способы не могут помочь установить точный уровень износа шаровой опоры. Для достижения оптимального результата при проверке шаровой опоры её необходимо обязательно снимать. Правда, если уже во время «ручной» диагностики вы заметили существенный люфт, а во время движения проявляются вышеупомянутые факторы, шаровую в любом случае придётся менять.

Кроме этого, необходимо понимать, что появление существенного люфта делает почти невозможным ремонт шаровой опоры. В таких случаях их просто нужно менять. Если у вас нет желания вкладывать лишние деньги в ремонт автомобиля, советуем вам регулярно делать проверку шаровой и других элементов ходовой части автомобиля. Это поможет устранить проблемы на первых этапах развития.

Между ними установлена ступица, к которой присоединены рулевые тяги. Вид у этой детали довольно простой – нижняя часть выполнена в виде толстой шайбы из стали с утолщением шаровидной формы в центре. Внутри это утолщение полое, поэтому туда в процессе изготовления опоры помещается наконечник.

С одной стороны он имеет форму шара, с другой же — конус и резьбу на краю.

И если вам кто-то вдруг расскажет историю, что после того, как распалась шаровая опора, он доехал благополучно до места ремонта, то не верьте этому человеку. Поможет только услуга эвакуатора или замена узла в полевых условиях. Если есть, конечно, он в запасе или в пределах видимости находится магазин с автозапчастями.

Но чтобы не попасть в такую неприятность, необходимо следить за состоянием подвески и своевременно выявлять недочеты. Очень важно знать, как проверить шаровую опору самостоятельно.

Первые признаки поломки

Внешний вид шаровой опоры автомобиля

Главное – не спутать с поломкой ШРУСов, ведь они при вывернутом до упора руле в начале движения тоже издают неприятный хруст. Если верить книжкам, то шаровые опоры вечные (при условии, что в них всегда есть смазка, а эксплуатация проходит в нормальных режимах).

Наверное, такой режим эксплуатации – это лежание на прилавке в магазине.

И дальше мелкие частицы попадают внутрь шаровой, постепенно разбивая металл. В итоге вы будете слышать неприятные хрусты и постукивания. По сути, ничего больше и не нужно для выхода шаровой из строя, достаточно постоянного попадания грязи и пыли. А результат такой поломки – это увеличение люфта и вероятность заклинивания.

В последнем случае не получится повернуть руль, какое бы усилие вы ни прикладывали к нему.

Первичную проверку шаровой можно осуществить практически «голыми руками»

Диагностирование опоры

Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть.

Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать.

А вот в следующий раз можно будет заняться этим делом и самостоятельно.

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе.

Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля.

Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.

Признаки износа или неисправности шаровой опоры передней подвески автомобиля

Шаровые опоры являются важным компонентом подвески практически всех современных автомобилей. Они представляют собой сферический шарнир, находящийся в корпусе и защищенный резиновым пыльником.

Функционально шаровые опоры напоминают тазобедренные суставы человека и служат в качестве одних из главных подвижных точек опоры, при помощи которых рычаги подвески соединяются с поворотными кулаками.

Шаровые опоры позволяют передним колесам и элементам подвески перемещаться вперед и назад, вверх и вниз, а также при поворотах колес. Обычно об износе и неисправности шаровой опоры говорят некоторые симптомы, которые перечислены ниже.

Признаки неисправности шаровой опоры

В целом шаровые в автомобиле считаются расходниками и чаще всего производители автомобилей указывают рекомендуемые сроки их замены при ТО. Но, с учетом наших реалий, дорожное полотно оставляет желать лучшего и вся нагрузка приходиться на шаровые, сайлентблоки и стойки амортизаторов, поэтому о симптомах неисправности необходимо знать каждому.

Лязг в передней подвеске

На фото изношенная шаровая опора передней подвески, которая может издавать характерный лязг

Одним из наиболее распространенных симптомов неисправности шаровых опор передней подвески является лязгающий звук в передней части автомобиля.

По мере износа шарниров возникает люфт, который приводит к возникновению лязга и скрежета при перемещении деталей подвески. Лязг и стуки могут проявляться при движении по неровным дорогам, резких ускорениях и торможениях, или при поворотах.

Обычно по мере износа звук становится громче до тех пор, пока шарнир полностью не выйдет из строя или не сломается.

Сломанный шарнир шаровой опоры

Сильная вибрация в передней части автомобиля

Другим симптомом неисправности шаровых опор является интенсивная вибрация в передней части автомобиля. Изношенные шарниры свободно перемещаются в опорах, что приводит к возникновению вибрации при движении автомобиля.

Вибрация обычно исходит от неисправного шарнира с правой или левой стороны автомобиля. Иногда она может передаваться на рулевое колесо.

Причина этих симптомов может быть в порванном пыльнике, в результате внутрь шарнира попадает песок и грязь, что способствует его быстрому износу и увеличению зазоров между корпусом и пальцем.

Увод автомобиля вправо или влево

Еще одним признаком износа шаровых опор является увод автомобиля в сторону. Увод – это произвольное смещение автомобиля от прямолинейного движения влево или вправо.

Когда шаровые опоры исправны, а углы установки колес находятся в пределах допустимых значений, рулевое колесо стоит ровно и обеспечивает прямолинейное движение.

Износ шаровых шарниров приводит к смещению автомобиля в какую-либо сторону, вынуждая водителя постоянно подруливать.

Неисправности шаровой опоры могут привести к очень печальным последствиям

Обычно, колесо вырывает не сразу, вначале подвеска будет стучать и гриметь, и если этому не уделить достаточного внимания, палец шарнира может вылететь из корпуса и колесо вывернет в сторону. На больших скоростях это может привести к серьезной аварии.

Так как шаровые опоры являются важным компонентом подвески любого автомобиля, при их износе или выходе из строя общая управляемость и ходовые качества автомобиля ухудшаются.

Поэтому, если вы предполагаете, что шаровые опоры вашего автомобиля имеют высокую степень износа и должны быть заменены, вам следует провести диагностику подвески автомобиля.

Ее лучше доверить квалифицированному специалисту, который определит способ устранения данной неисправности и заменит изношенные детали в случае необходимости.

Как выявить неисправности шаровой опоры?

Шаровая опора – далеко не последний элемент в конструкции автомобиля. Будучи соединительным звеном между рычагом подвески и ступицей управляемого колеса, она призвана обеспечивать поворот ступицы, сохраняя само колесо в горизонтальной плоскости, несмотря на его вертикальное перемещение. Шаровая опора обладает довольно-таки несложной конструкцией, но, несмотря на это, ее поломка чревата немалыми неприятностями. В данной статье мы расскажем, какими бывают причины появления неисправностей в функционировании названного узла, как их правильно определить и что может случиться, если имеющуюся проблему вовремя не устранить.

1. Почему ломается шаровая?

Средний срок исправной службы шаровой составляет от 15 до 120 тысяч километров пробега автомобиля. Такая разница между значениями обусловлена рядом факторов, влияющих на деталь в процессе ее эксплуатации.

Так, например, данный элемент в большой степени подвержен негативному влиянию воды и грязи, но попадание внутрь их разрушающих частиц возможно лишь при повреждении защитной детали – пыльника.

Даже небольшая трещинка на корпусе такого колпачка может резко сократить «жизнь» шаровой опоры, так как именно сквозь нее вода, грязь или песок просачиваются в сам шарнир.

Повредить пыльник в ходе эксплуатации достаточно сложно, а все благодаря его расположению и конструкции. По сути, это обычный небольшой кусочек резины, который как бы закрывает собой деталь. Однако, не все так хорошо, как может показаться на первый взгляд. Даже принимая во внимание удобство использования резины, со временем этот материал пересыхает и на нем образуются трещины, которые создают приличные бреши в защите шаровой опоры. Кроме того, неблагоприятные погодные условия или случайное повреждение при ремонте передней подвески также часто вызывают нарушения целостности пыльника, что влечет за собой проблемы с самой шаровой. Для предотвращения ее поломки следует периодически проверять состояние резинового чехла и, лучше всего, проводить диагностику на эстакаде.

Своевременное определение места проблемы и ее оперативное устранение поможет избежать поломки описанной детали.

Если Вы вовремя не примете соответствующие меры, то передвижение с поврежденными пыльниками вызовет попадание внутрь опоры воды и грязи, из-за чего чрезмерное абразивное трение наконечника и полимерного наполнителя может повлиять на появление люфта, что является достаточно серьезной неисправностью, требующей неотложного ремонта.

Главной причиной нарушения работоспособности шаровой опоры есть сильный износ взаимодействующих поверхностей, что ведет к увеличению зазора между корпусом и пальцем. Как результат – палец не только вращается, но еще и болтается в корпусе.

В случае, когда износ слишком серьезный, то нагрузки на опору, вполне вероятно, приведут к тому, что палец вырвет из корпуса, а опора окажется не в состоянии удерживать колесо.
На увеличение зазора влияют следующие факторы:
1) Естественный износ, совмещенный со старением материалов;
2) Увеличившиеся динамические нагрузки при передвижении на большой скорости по неровным участкам дороги;
3) Разрыв пыльника, вследствие чего внутрь попадает грязь, повышая коррозию и абразивный износ;
4) Отсутствие в шарнире смазки, при условии, что она вообще там должна быть.
К основным признакам износа шаровых опор, как правило, относят:
1) Отчетливый стук, который появляется при преодолении неровной дороги на небольшой скорости;
2) Скрип в передней части машины при повороте руля с увеличенным усилием;
3) Неустойчивое движение машины по прямой траектории, которое появляется из-за «вилянья» передних колес;
4) Неравномерный износ шин.

В ходе активного использования, шаровые опоры испытывают очень серьезные нагрузки и, в зависимости от места расположения или конструкции подвески, могут нести на себе большую часть всей массы транспортного средства, а также они вынуждены принимать на себя систематические удары при передвижении по неровным дорогам. Поэтому, если Вы хотите, чтобы шаровые Вашего автомобиля прослужили как можно дольше, постарайтесь ездить по разбитым дорогам с предельной аккуратностью, а также не забывайте осматривать пыльники и вовремя менять поврежденные детали.

2. Методы определения неисправностей шаровой опоры

Естественно, что самым правильным способом решения проблемы будет обращение к специалистам сервисного центра, где для этих целей имеется специальный стенд.

Однако такое приспособление для диагностики механизмов подвески не всегда дает возможность с точностью определить состояние шаровых опор, а в отдельных случаях у владельца транспортного средства (в силу разных причин) может просто не получиться подъехать в мастерскую.

В таких ситуациях, оценить состояние шаровых поможет старый, «дедовский» способ, предусматривающий выполнение задачи «на слух» и «на ощупь».

Для реализации задуманного, помимо соответствующего инструментария, Вам также понадобится помощник, который при проверке «на слух» будет раскачивать автомобиль, в то время как Ваша задача – прислушиваться ко всем стукам. Второй способ («на ощупь») уже несколько сложнее и, опять же, без помощи друга не обойтись.

Чтобы не ошибиться в поставленном «диагнозе», один человек должен до упора нажать педаль тормоза (таким способом исключают люфт подшипников), в то время как второй будет покачивать колесо руками, придерживая его в верхней и нижней точках.

Если люфт присутствует, и Вы его ощущаете, значит, зазор в шаровой опоре все же присутствует, и ее стоит заменить.

Для диагностики степени износа применяют более точные приспособления и инструменты. Так, к примеру, в классических моделях марки ВАЗ, в корпусе нижней опоры есть специальное отверстие, предназначенное для контроля ее состояния. Именно через него, при помощи штангенциркуля и под воздействием нагрузки, измеряют расстояние от наружной поверхности корпуса опоры до торца шарового пальца.

В верхней шаровой опоре люфт измеряют специальным приспособлением, оборудованным индикатором (показатели не должны превышать 0,8 мм).

Если же у Вас под руками совсем нет никаких инструментов и необходимых приборов, можно попробовать использовать третий метод.

Для его реализации положите руку на корпус опоры, но так, чтобы Вы одновременно могли чувствовать и корпус, и палец, а затем попросите товарища покачать колесо – если люфт присутствует, то он должен почувствоваться.

3. Чем грозит обрыв шаровой опоры?

Игнорируя проблему неисправности шаровой опоры, Вы рискуете довести ситуацию до крайности, получив неуправляемый автомобиль.

Для того чтобы лучше понять, что происходит при обрыве шаровой, вспомните о ее основной функции, которая заключается в соединении поворотного кулака и рычага подвески (нижнего или верхнего).

Проще говоря, шаровая опора – это связь между двумя деталями, которая в случае обрыва исчезнет.

В результате, поворотный кулак останется лишь с одной точкой опоры, что позволит ему перемещаться в нескольких плоскостях, а это, в свою очередь, серьезно скажется на управлении транспортным средством, делая его практически невозможным. Внешне обрыв шаровой чаще всего проявляется в выворачивании колеса во внешнюю сторону с неизбежным повреждением крыла, а в некоторых случаях, еще и двери.

Радует только то, что благодаря особенностям конструкции указанных элементов их поломка зачастую происходит на небольших скоростях или в момент начала движения.

Правда, иногда обрыв шаровой случается и на достаточно высоких скоростях, когда колесо наскочило на яму, пусть даже не очень большую.

В такой ситуации избежать катастрофических последствий может помочь только опыт водителя, ведь, как мы уже отмечали, вывернутое колесо существенно сказывается на управлении машины.

Как отличить оригинальную шаровую CTR от подделки

(Примечание. Данная статья ,будет полезна для тех, кто покупает шаровые данной фирмы, тем более, что шаровые CTR устанавливаются на заводе как оригинальные на автомобили Lacetti / Gentra)

(см. также Замена шаровой)

На независимом рынне автономпонентов можно найти различные по цене детали рулевого управления и подвесни самых разнообразных брендов. Таное разнообразие зачастую дезориентирует покупателя. Выбрать правильные изделия сложно еще и потому, что в продаже есть много продукции недостаточно высокого качества, цена которой привлекает к себе, тем не менее, немало покупателей.

В очередной раз стоит напомнить, что использовать некачественные изделия для ремонта и обслуживания систем рулевого управления и подвески — значит ставить под угрозу не только техническое состояние машины, но и жизнь всех участников дорожного движения.

Рассмотрим шаровую опору.

Слева — подделка, справа — оригинальное изделие

Шаровая опора CTR имеет палец темного цвета, с матовой поверхностью (зачастую с покрытием лаком), но никак не с блестящей. Блеск металлических частей, в нашем случае пальца шаровой — верный признак того, что он был обработан на токарном станке. Дальше такой первичной обработки производители некачественных изделий не идут — иначе они несут высокие издержки. Но деталь, обработанная на токарном станке, не сможет долго сопротивляться ржавчине и вскоре придет в негодность. Матовая поверхность серого оттенка, что и можно видеть на пальце шаровой CTR, — признак закаленной стали. Такое изделие имеет покрытие, которое оберегает его от образования ржавчины. И, конечно же, такой палец прослужит дольше.

Шаровая опора CTR имеет палец темного цвета

Еще одним признаком токарной обработки является наличие на пальце крупной метки от центровки на токарном станке, а также рисок от резца. На пальце шаровой опоры CTR таких следов не обнаруживается.

Говоря о разных способах производства пальцев шаровой опоры, отмстим, что применение токарного станка бессмысленно при массовом производстве. Этот способ не является экономически выгодным и оправданным и, конечно же, не может обеспечить должного качества продукции. В массовом производстве используется метод холодной ковки, его, в частности, и применяют на заводах, где выпускается продукция CTR. Такая технология обеспечивает ковку стали без ее нагревания и без изменения химических свойств. На счет уплотнения структуры достигается высокая прочность изделия. Эта технология обходится намного дороже, чем применение токарного станка. Но окупить ее можно при массовом производстве и регулярном выпуске больших партий изделий.

Покрытие конуса дешевой шаровой опоры выполнено чаще всего из порошковой краски. Такое покрытие не может долго сопротивляться коррозии, и весьма быстро конус начинает ржаветь. А покрытие, нанесенное электрохимическим способом, который используется на заводах CTR, более стойкое к агрессивному воздействию среды, долго не ржавеет и не поддастся истиранию.

Шаровые опоры CTR комплектуются пыльниками с интегрированными хомутами, у которых на внутренней поверхности, прилегающей к пальцу, можно различить такие же, как у сальников, уплотняющие ребрышки. Такого признака нет у пыльников шаровых, которые выпускают недобросовестные производители автокомпонентов

Судить о качестве шаровой опоры по количеству смазки, которая находится под пыльником, ошибочно. Количество в этом случае не является признаком качества, хотя многие недобросовестные производители играют именно на том, что добавляют в пыльник избыточное количество смазки. Вопреки такому расхожему стереотипу, разработчики, наоборот, стремятся сократить объем смазки. В шаровых опорах марки (TR находится «долгоиграющая» смазка. Она изготовлена специалистами CTR по фирменной, запатентованной рецептуре. Цель таких разработок заключается в первую очередь в том, чтобы создать такую рецептуру смазки, чтобы при её минимальном количестве она полностью выполняла возложенные на нее функции. А потому смазку в шаровую опору CTR добавлять не надо. Её достаточное количество изначально там уже есть, и его хватает на весь срок службы изделия.

Слева — оригинальное изделие, справа — дешевая альтернатива

Другой важный момент, о котором надо знать потребителям на рынке автокомпонентов, это качество материалов, из которых сделаны дешевые шаровые опоры. Известно, что качественная сталь — залог качественного изделия. Крупнейшие мировые производства стали сосредоточены сейчас в Японии и Южной Корее. Таким образом, например, для производства шаровых опор под маркой CTR используется качественная сталь, чем отчасти (но не только этим!) объясняется ценообразование изделии. Тогда как производители дешевых шаровых, стремясь удержаться в рамках бюджетных цен, сокращают в первую очередь свои издержки за счет материалов и используют некачественные сплавы. В противном случае, при закупке качественной стали, их изделия не могли бы стоить так дешево.

Визуальный признак качественной шаровой опоры — болты с торцами, обработанными на конус. Именно такая форма болта — залог прочной и надежной посадки шаровой опоры. У дешевых изделий болты имеют чаще всего плоские концы, а значит, есть высокий риск того, что шаровая может оторваться в процессе езды. Тогда велика вероятность того, что машина станет неуправляемой. Шаровая может оторваться еще и из-за некачественной, непрочной гайки. Дешевые опоры чаще всего имеют недостаточно высокие гайки, поэтому они и не имеют прочной посадки.

Что такое совместная капсула? (с иллюстрациями)

Суставная капсула — это кусок ткани, окружающей синовиальный сустав. Его цель — удерживать синовиальную жидкость сустава на месте, а также обеспечивать оболочку для всего сустава. Капсула обеспечивает важную функцию для всех синовиальных суставов, но при неправильном функционировании может вызвать такие проблемы, как замороженное плечо, остеоартрит и синдром воспаленной складки.

Суставная капсула — это кусок ткани, окружающей синовиальный сустав, например бедро или локоть.

Самый распространенный тип сустава в организме человека — синовиальный сустав, содержащий жидкость, которая помогает смазывать движения. Фиброзные суставы не содержат ни синовиальной жидкости, ни суставной капсулы. Суставы, содержащие эту жидкость, могут выполнять ряд различных действий, включая отведение, разгибание и вращение.

Остеоартрит может поражать суставную капсулу синовиального сустава.

Синовиальные суставы появляются в теле в различных формах. Например, локоть представляет собой простой шарнирный сустав, а бедро — более сложный шарнирный шарнир, допускающий больший диапазон движений. Суставные капсулы присутствуют во всех этих суставах.

Тазобедренный сустав, подвижный сустав, имеет суставную капсулу.

Капсула состоит из двух отдельных слоев.Первый — это внешний слой, содержащий волокнистую бесцветную ткань. Второй, внутренний слой часто называют синовиальной оболочкой. Оба эти слоя должны быть в здоровом состоянии, чтобы сустав двигался должным образом.

Примером проблемы, которая может быть вызвана неправильной работой этой ткани, является замороженное плечо.Это вызвано утолщением плечевой капсулы, которое затем тормозит движение сустава. Наиболее частые симптомы включают в себя тугоподвижность и болезненность плеча, и во многих случаях плечо будет следовать предсказуемой прогрессии, когда оно «замерзает» перед тем, как перейти в стадию «заморожения». Это заболевание может длиться до года, прежде чем плечо снова начнет нормально работать.

Синдром Plica поражает суставную капсулу колена и возникает, когда синовиальная ткань, окружающая сустав, воспаляется.Во многих случаях это происходит из-за постоянной нагрузки на сустав во время бега или прыжков. Однако в некоторых случаях травма от прямого удара может вызвать воспаление капсулы. Синдром Plica часто трудно диагностировать, поскольку некоторые из симптомов аналогичны другим, более частым травмам колена, таким как пателлофеморальный синдром и синдром IT-полосы. Если с травмой невозможно справиться, иногда требуется операция по удалению складки.

Синдром Plica поражает суставную капсулу колена из-за повторяющейся нагрузки на сустав во время бега или прыжков.

Изношенные шаровые опоры? Вот как можно проверить

Сюда входят:

Неуклюжие или скрипучие шумы
Дрейфует в сторону
Ослабленное или неустойчивое рулевое управление
Неравномерный износ шин

Как проверить шаровые опоры на износ?

Возможно, симптомы изношенных шаровых опор развиваются медленно, поэтому некоторое время вы не замечаете.Но если вы заметили какие-либо из вышеперечисленных симптомов или просто хотите дважды проверить свои шаровые опоры, лучше сначала проверить шаровые опоры во время движения, прежде чем проводить визуальный осмотр.

Как проверить шаровые опоры при движении

Проверить шаровые опоры во время вождения очень просто:

1. Покатайтесь на машине

Управляйте автомобилем по дороге общего пользования с максимальной скоростью и обращайте особое внимание на двигатель, рулевое управление и общие характеристики автомобиля.

На что обращать внимание

Вибрация — когда шаровой шарнир изнашивается, он расшатывается, что может создавать вибрацию, которую вы чувствуете через пол или рулевое колесо во время движения.

Смещение рулевого колеса влево или вправо — изношенные шаровые опоры приводят к тому, что рулевое колесо тянет слева направо самостоятельно. Это также может вызвать неравномерный износ шин.

2. Переезд на лежачих полицейских

Проехав на предельной скорости, возьмите его где-нибудь с лежачими полицейскими и пройдите на малой скорости.Остановитесь и пройдите несколько раз и поверните несколько раз.

На что обращать внимание

Шум — это может быть лязг или скрип. Дребезжание вызвано дребезжанием изношенных шаровых опор при движении подвески вверх и вниз по дороге. Скрип возникает из-за того, что резиновый пыльник, защищающий смазку внутри шарового шарнира, поврежден, шаровой шарнир начнет скрипеть. Эти шумы будут тем громче, чем больше износятся шаровые опоры.

3. Поверните руль

Последний шаг — припарковать машину и несколько раз повернуть колеса вперед и назад, при этом прислушиваясь к шуму от шаровых шарниров.

Как визуально проверить шаровые опоры

После проверки шаровых шарниров во время вождения, пора провести визуальный и физический осмотр. Перед тем как начать, убедитесь, что у вас есть следующие инструменты:

Джек
Джек стоит
Фонарик
Монтировка
Ключ гаечный ключ
Деревянные колодки или противооткатные упоры

Визуальный и физический осмотр включает следующие этапы:

1.Проверьте износ шин

Незакрепленные шаровые опоры не могут удерживать подвеску в нужном положении во время движения. Это ускоряет износ шин, заставляя резиновый протектор неравномерно касаться земли. Если вы заметили зазубрины (т. Е. Неровные пятна износа на шине) или что передняя часть колес указывает (т. Е. Схождение), есть большая вероятность, что ваши шаровые шарниры потребуют дальнейшего исследования. Однако, если износ шин одинаков с обеих сторон, проблема, вероятно, не в ваших шаровых шарнирах, а в том, что шины недостаточно накачаны.

2. Ослабьте зажимные гайки

Ослабьте зажимные гайки, чтобы они затянулись вручную. Это позволит вам перемещать колесо вокруг своей оси, не снимая его полностью.

3. Поднимите автомобиль и поместите противооткатные упоры за колеса

Поднимите переднюю часть автомобиля и закрепите ее на домкратах. Положите за задние колеса противооткатные упоры или деревянные бруски, чтобы машина не катилась. Это упростит проверку шаровых опор.

4. Раскачивайте шину вокруг оси

Возьмитесь за верхнюю и нижнюю часть шины и раскачивайте ее внутрь и наружу вдоль оси колеса.Если шаровые опоры работают нормально, в этом движении не должно быть люфта.

На что обращать внимание

Шум и люфт сверху — это указывает на проблему с верхним шаровым шарниром.

Шум и люфт снизу — это говорит о проблеме с нижним шаровым шарниром.

5. Снимите колесо

Снимите колесо и с помощью фонарика визуально проверьте верхние и нижние шаровые шарниры.

На что обращать внимание

Вы видите какие-либо признаки ржавчины, повреждения пыльника, утечки смазки или любой другой потенциальной проблемы? Если да, то, вероятно, пришло время заменить шаровой шарнир.

6. Отсоедините шаровую опору

Используйте монтировку и попытайтесь поддеть нижний рычаг подвески и поворотный кулак (два компонента, соединенные шаровым шарниром).

На что обращать внимание

Чрезмерный люфт и звук движения или щелканья являются признаком того, что ваши шаровые опоры слишком ослаблены.

7. Поставить колесо обратно на

После того, как вы закончили визуальный осмотр и испытание шарового шарнира, замените колесо, опустите автомобиль и затяните зажимные гайки.

8. Повторите то же самое с другими колесами

После того, как вы закончили первое колесо, вам нужно проверить остальные три, выполнив шаги 2-7.

7 лучших шаровых опор 2021 года

Шаровая опора — это лишь небольшой компонент по сравнению с размером автомобиля, но его функция огромна и очень важна.

Ну а что такое шаровая опора? По сути, этот компонент похож на тазобедренный сустав в человеческом теле, который в данном случае представляет собой металлический шар внутри металлического гнезда. Эта конструкция допускает небольшие вращательные движения, что позволяет им действовать как оси в системе рулевого управления и подвески автомобиля.

Поскольку это очень важный компонент, установка некачественного шарнира может повлиять на устойчивость вашего автомобиля. По этой причине в приведенном ниже обзоре рассматриваются лучшие шаровые опоры на рынке, чтобы облегчить вам поиск наиболее подходящей детали для вашего автомобиля.

7 Лучшие шаровые опоры — Обзор

При всех вышеперечисленных вариантах перед покупкой шарового шарнира необходимо учесть некоторые моменты. Это:

1. Шаровой шарнир, несущий нагрузку или не несущий нагрузку

Шаровые шарниры, несущие нагрузку: Эти шаровые шарниры рассчитаны на то, чтобы выдерживать вес автомобиля, и поэтому они имеют тенденцию изнашиваться Быстрее. В основном к ним относятся нижние шаровые опоры в системе подвески, и эти детали следует регулярно проверять из-за ожидаемого высокого износа.

Шариковые шарниры, не несущие нагрузку: Этот тип не несет никакого веса и в первую очередь предназначен для поддержки или отслеживания несущего шаровой шарнира. Из-за этого он испытывает меньшее давление, что снижает износ. Они чаще всего используются в подвесках верхнего поперечного рычага для поддержки шарового шарнира нижнего рычага.

2. Совместимость

Это очень важный фактор, который необходимо учитывать, поскольку один шаровой шарнир не может поместиться во всех автомобилях. У каждого автомобиля есть своя спецификация деталей и их примерка, поэтому, в зависимости от автомобиля, который у вас есть, вам следует покупать компоненты, предназначенные для него.

Из приведенного выше обзора ясно, что каждый шаровой шарнир или комплект предназначен для определенного транспортного средства (автомобилей), и это следует строго соблюдать.

3. Материал

Наиболее часто используемым материалом в конструкции шаровых шарниров является сталь, потому что она очень прочная и не ржавеет, что делает детали очень прочными. Другие металлы могут работать не так хорошо, как сталь.

4. Смазка

Некоторые шаровые шарниры требуют смазки, и у них есть фитинг Зерка, который позволяет смазывать деталь время от времени.Другие вообще не требуют обслуживания, потому что они самосмазывающиеся.

Несмотря на то, что самосмазывающиеся шаровые опоры кажутся здесь лучшим вариантом, смазываемые узлы помогают поддерживать плавную работу автомобиля во всем.

Это связано с тем, что, добавляя новую смазку, вы вытесняете все загрязнения, а также старую, израсходованную смазку, восстанавливая рабочие характеристики соединения и продлевая его срок службы.

Поэтому, если вы не возражаете время от времени проводить небольшое техническое обслуживание, лучше всего подойдет смазываемый шаровой шарнир.Если вы не из тех, кто умеет обращаться с ними, выберите самосмазывающийся шаровой шарнир.

5. Прочность

Поскольку большинство этих шаровых шарниров являются запасными частями оригинального оборудования, всегда проверяйте, чтобы их характеристики были на уровне или лучше, чем у деталей производителя. Это гарантирует, что он прослужит столько же или дольше по сравнению со старой частью, что даст вам соотношение цены и качества.

6. Торговая марка

Торговая марка шарового шарнира также является важным фактором, который следует учитывать, поскольку некоторые бренды фактически являются поставщиками оригинальных запчастей для производителей автомобилей и, таким образом, они имеют преимущество при разработке сменных шаровых шарниров.

С этим преимуществом рекомендуется рассматривать товары таких брендов, поскольку они, скорее всего, более высокого качества.

7. Количество деталей

Несмотря на то, что некоторые шаровые опоры являются дорогостоящими, они поставляются в виде комплектов, содержащих полные рычаги передней подвески, тяги и тяги, что избавляет от необходимости искать и покупать каждый компонент отдельно.

Это может быть хорошей сделкой, если вы хотите заменить несколько деталей, но если это замена одной детали, было бы более экономически целесообразно покупать только один компонент.

Часто задаваемые вопросы

1. Как часто нужно менять шаровые шарниры?

Шаровые опоры всегда работают во время движения, они выдерживают большее давление и получают повреждения из-за плохих дорожных условий. Как правило, вы должны ожидать около 100000 миль от этих частей, но это зависит от ваших условий вождения.

Если вы в основном ездите по неровным дорогам, этот пробег определенно будет меньше, а если вы всегда едете по асфальту, вы получите больше обслуживания, увеличившись до 150 000 миль.

Еще одним важным фактором здесь является качество детали. Низкокачественная шаровая опора даст вам меньше миль по сравнению с высококачественной запчастью.

2. Следует ли заменять оба шаровых шарнира одновременно?

Это зависит от множества факторов. Очевидно, что лучше всего было бы заменить оба колеса и оба колеса одновременно, чтобы повысить производительность, но это имеет последствия для стоимости.

Вдобавок к этому некоторые автомобили имеют более двух шарниров.Вы можете обнаружить, что у вас их четыре (2 верхних и 2 нижних), и для замены потребуется больше денег. В таком случае вы можете заменить только неисправные.

Тем не менее, рекомендуется заменить их все одновременно, чтобы завершить это регулировкой углов установки колес и забыть об этом на долгое время.

Если вы замените только один шаровой шарнир, другой, скорее всего, изнашивается за короткий период времени, и для замены потребуется еще одна услуга по регулировке углов установки колес, что в конечном итоге приведет к увеличению затрат на техническое обслуживание.

3. Каковы признаки неисправности шарового шарнира?

Есть 4 основных признака неисправности шаровых шарниров. Самый распространенный из них — это лязг, исходящий от передней подвески. Изнашиваясь со временем, мяч становится немного меньше, создавая пространство, в котором он играет вокруг гнезда, вызывая эти шумы.
