Предохранители Лада Калина 2 (2013-2018)

№
А
Защищаемые цепи
F115’15-’16: Катушки зажигания, форсунки, контроллер системы управления двигателем
15’17-’18: Катушки зажигания (16-кл.), форсунки, контроллер системы управления двигателем, реле вентилятора системы охлаждения (низкая скорость — при наличии кондиционера или климатической установки), реле вентилятора системы охлаждения (высокая скорость)
F230’15-’16 (Норма, Люкс): Центральный блок кузовной электроники, модуль двери водителя
F210’15-’16 (Стандарт): Дневные ходовые огни
7.5’17-’18: Клапан заслонки впускной трубы (ВАЗ 21127 (16-кл.
)), клапан продува адсорбера, датчики кислорода, датчик фаз (ВАЗ 21126, 21127 (16-кл.)), датчик массового расхода воздуха (ВАЗ 11186 (8-кл.), ВАЗ 21126 (16-кл.)), селектор автоматизированной коробки передач (АМТ), блок управления системой контроля давления в шинах
F315’15-’16 (Норма, Люкс): Контроллер управления автоматической коробкой переключения передач, привод управления автоматической коробкой переключения передач
10’15-’16 (Стандарт): Аварийная сигнализация
5’17-’18: Контроллер антиблокировочной системы тормозов / контроллер системы курсовой устойчивости
F415Контроллер системы надувных подушек безопасности
F57,5Клемма 15 приборов (реле стартера, контроллер автоматической коробки передач, разгрузочное реле выключателя зажигания, реле обогрева заднего стекла, реле обогрева сидений, реле обогрева ветрового стекла, реле топливного насоса, контроллер системы управления двигателем, аудиосистема, контроллер электроусилителя рулевого управления, переключатель стеклоочистителя, центральный блок кузовной электроники, терминальный блок «ЭРА-ГЛОНАСС», выключатель педали сцепления (МКПП), выключатель педали тормоза, комбинация приборов, блок управления системой блокировки дверей, выключатель блокировки двери водителя, выключатель кондиционера, датчик скорости автоматической коробки передач, переключатель режимов автоматической коробки передач, контроллер автоматизированной коробки передач (АМТ), блок управления системой контроля давления в шинах)
F67,5’15-’16: Лампы заднего хода, контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
7,5’17-’18: Лампы заднего хода, указатели поворота, блок управления системой парковки
F77,5’15-’16: Клапан продувки адсорбера, датчик массового расхода воздуха (ВАЗ 11186 (8-кл. ), ВАЗ 21126 (16-кл.)), датчик давления (ВАЗ 21127 (16-кл.)), датчик фаз (ВАЗ 21126, 21127 (16-кл.)), датчики концентрации кислорода
10’17-’18: Дальний свет (правая фара)
F87.5’15-’16 (Стандарт): Указатели поворота
10’17-’18: Дальний свет (левая фара)
F95Габаритные огни с правой стороны
F10		5Габаритные огни с левой стороны, подсветка приборов и клавиш, фонари освещения номерного знака, плафон освещения багажника, плафон освещения вещевого ящика
F115Задние противотуманные огни
F1210Ближний свет (правая фара), электрокорректор правой фары
F1310Ближний свет (левая фара), электрокорректор левой фары
F1420Очиститель ветрового стекла, подрулевой переключатель стеклоочистителей, омыватель ветрового стекла, центральный блок кузовной электроники: (очиститель ветрового стекла (в вариантном исполнении))
F1510Очиститель заднего стекла, омыватель заднего стекла
F165’15-’16 (Норма, Люкс): Модуль двери водителя
F17— —
F18— —
F1920’15-’16 (Стандарт): Центральный замок
F20— —
F2110’15-’16: Дальний свет (правая фара)
15’17-’18: Топливный насос
F2210’15-’16: Дальний свет (левая фара)
7,5’17-’18: Выключатель ламп стоп-сигнала, лампы стоп-сигнала, дополнительный стоп-сигнал, контроллер антиблокировочной системы тормозов/контроллер системы курсовой устойчивости, контроллер автоматизированной коробки передач (АМТ)
F2310’15-’16 (Норма, Люкс): Правая противотуманная фара
5’17-’18: Комбинация приборов, диагностический разъем
F2410’15-’16 (Норма, Люкс): Левая противотуманная фара
10’17-’18: Реле звукового сигнала, звуковой сигнал
F2515’15-’16: Обогрев передних сидений
15’17-’18: Прикуриватель
F265’15-’16: Блок управления антиблокировочной системой тормозов
5’17-’18: Терминальный блок «ЭРА-ГЛОНАСС»
F2715’15-’16: Прикуриватель
10’17-’18: Правая противотуманная фара
F2815’15-’16: Топливный насос
10’17-’18: Левая противотуманная фара
F2920’15-’16: Центральный блок кузовной электроники (Норма, Люкс), очиститель ветрового стекла, омыватель ветрового стекла
15’17-’18: Обогрев передних сидений
F3010’17-’18: Аудиосистема
F317,5’15-’16 (Норма, Люкс): Муфта компрессора кондиционера, контроллер системы автоматического управления климатической установкой
10’17-’18: Центральный блок кузовной электроники — в вариантном исполнении (указатели поворотов, питание блока кузовной электроники)
F327,5’15-’16: Лампы стоп-сигнала, плафон освещения салона
30’17-’18: Центральный блок кузовной электроники — в вариантном исполнении (стеклоподъемники, центральный замок, датчик дождя, плафон освещения вещевого ящика, плафон освещения багажника, блок освещения салона, дневные ходовые огни)
F3325’15-’16: Блок управления антиблокировочной системой тормозов
5’17-’18: Модуль двери водителя
F345’15-’16: Комбинация приборов, диагностический разъем
7,5’17-’18: Муфта компрессора кондиционера, контроллер системы автоматического управления климатической установкой
F35		10’15-’16 (Норма, Люкс): Центральный блок кузовной электроники
15’17-’18: Контроллер автоматической коробки передач, привод управления автоматической коробкой передач
F3610’15-’16: Звуковой сигнал
15’17-’18: Аварийная сигнализация
F3710’15-’16: Аудиосистема/мультимедийная система
15’17-’18: Центральный замок (выключатель привода замка багажника, блок управления системой блокировки дверей)
F3810’17-’18: Дневные ходовые огни
F3915’17-’18: Прикуриватель в багажнике
F40		10’17-’18: Резъем для подключения прицепа
F4150’17-’18: Обогрев ветрового стекла
F4230’15-’16 (Стандарт): Стеклоподъемники
30’17-’18: Обогрев заднего стекла и зеркал
F4350Контроллер автоматизированной коробки передач (АМТ)
F4430Отопитель, контроллер системы автоматического управления климатической установкой (в вариантном исполнении)
F4525’15-’16: Обогреватель заднего стекла
30’17-’18: Передние стеклоподъемники
F46——
Реле
К1Разгрузочное реле выключателя зажигания
К2Стартер
К3’15-’16 (Норма, Люкс): Вентилятор системы охлаждения
’15-’18 (Стандарт): Стеклоочиститель
’17-’18: Автозапуск
К4’15-’16: Вентилятор системы охлаждения
’17-’18: Вентилятор системы охлаждения (высокая скорость) — (в вариантном исполнении)
К5’15-’16 (Норма, Люкс): Муфта компрессора кондиционера
’15-’16 (Стандарт): Указатели поворота
’17-’18 (Стандарт): Аварийная сигнализация и указатели поворота
К6’15-’16 (Норма, Люкс): Обогрев заднего стекла
’15-’16 (Стандарт): Передние стеклоподъемники
’17-’18: Обогрев заднего стекла
К7Дальний свет
К8Звуковой сигнал
К9Ближний свет
К10’15-’16 (Норма, Люкс): Лампы заднего хода (в комплектациях с АМТ)
’17-’18: Муфта компрессора кондиционера
К11Блок управления двигателем — ЭСУД (главное реле)
К12Топливный насос
К13Обогрев сидений
К14Норма, Люкс: Обогрев ветрового стекла
’15-’16 (Стандарт): Аварийная сигнализация
К15’15-’16 (Стандарт): Обогрев заднего стекла
’17-’18: Аварийная сигнализация
К16’15-’16 (Стандарт): Аварийная сигнализация (дополнительное реле)
’17-’18 (Стандарт): Аварийная сигнализация (дополнительное реле)
’17-’18: Лампы заднего хода (в комплектациях с АМТ)
К17’17-’18: Стеклоподъемники
’17-’18: Вентилятор системы охлаждения (в режиме автозапуска)
К18’17-’18: Вентилятор системы охлаждения (низкая скорость) — (в вариантном исполнении)

Предохранители и реле Лада Калина 2 со схемами блоков и описанием назначения

Лада Калина 2 го поколения (ВАЗ-2192, ВАЗ-2194) выпускалась в 2013, 2014, 2015, 2016, 2017 и 2018 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная – Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото – примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля Калина 2 (люкс, стандарт, норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки или иной технической документацией.

Содержание

  • 1 Блок в салоне
    • 1.1 Вариант 1
    • 1.2 Вариант 2
  • 2 Блок под капотом
  • 3 Электро схемы Лада Калина 2

Блок в салоне

Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

Вариант 1

Фотография

Схема 1

Схема 2

Описание предохранителей

F115А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F225А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F315А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач Стандарт: Аварийная сигнализация
F415А Контроллер системы надувных подушек безопасности
F57,5А Клемма 15 приборов
F67,5А Свет заднего хода, Указатели поворота (Стандарт)
Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
Блок управления системой безопасной парковки (Норма, Люкс)
F77,5А Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F825А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс)
F95А Габаритные огни правого борта
F105А Габаритные огни левого борта
Подсветка приборов и клавиш
Фонари освещения номерного знака
Плафон освещения багажника
Плафон освещения вещевого ящика
F115А Задние противотуманные огни
F1210А Ближний свет, правая фара
Электро корректор правой фары
F1310А Ближний свет, левая фара
Электро корректор левой фары
F1410А Дальний свет, правая фара
F1510А Дальний свет, левая фара
F1610А Правая противотуманная фара
F1710А Левая противотуманная фара
F1820А Обогреватели передних сидений, Прикуриватель
F195А Норма, Люкс: Блок управления АБС 20А Стандарт: Моторедукторы блокировки замков дверей
F2015А Звуковой сигнал
F2110А Топливный насос
F2225А Омыватель ветрового стекла
Центральный блок кузовной электроники
Омыватель заднего стекла
Очиститель заднего стекла
F235А Комбинация приборов
Диагностический разъем
F247,5А Норма, Люкс: Муфта компрессора кондиционера
Контроллер системы автоматического управления климатической установкой
Стандарт: Резерв
F257,5А Сигналы торможения
Плафон освещения салона (Стандарт)
F2610А Норма, Люкс: Центральный блок кузовной электроники
Стандарт: Резерв
F27 F3125А Норма, Люкс: Блок управления АБС
30А Стандарт: Электро стеклоподъемники передних дверей
F28
F32		30А Электро вентилятор отопителя (Стандарт)
Контроллер системы автоматического управления климатической установкой

За прикуриватель отвечает предохранитель номер 18 на 15А.

Назначение реле

K1Реле электро вентиляторов охлаждения радиатора
K2Реле электро вентиляторов охлаждения радиатора
K3Дополнительное реле стартера
K4Разгрузочное реле выключателя зажигания
К5Реле аварийной сигнализации
K6Реле обогрева сидений / Реле очистителя
K7Реле дальнего света фар
K8Реле звукового сигнала
K9Реле ближнего света фар
K10Реле обогрева заднего стекла и наружных зеркал
K11Главное реле ЭСУД
K12Реле топливного насоса
K13Реле света заднего хода
K14Реле электро вентиляторов охлаждения радиатора
K15Реле обогрева ветрового стекла
K16Реле обогрева ветрового стекла
K17Реле муфты компрессора кондиционера

Вариант 2

Схема

Общее обозначение элементов

Расшифровка предохранителей

F115А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F230А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F315А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач
F310А Стандарт: Аварийная сигнализация
F415А Контроллер системы надувных подушек безопасности
F57,5А Клемма 15 приборов
F67,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
F77,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода
F87,5А Стандарт: Указатели поворота Норма, Люкс: Резерв
F95А Габаритные огни правого борта
F105А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика
F115А Задние противотуманные огни
F1210А Ближний свет, правая фара, Электро корректор правой фары
F1310А Ближний свет, левая фара, Электро корректор левой фары
F1415А Прикуриватель в багажнике
F1510А Очиститель заднего стекла, Омыватель заднего стекла
F165А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв
F17Резерв
F18Резерв
F1920А Стандарт: Блокировка двери, Норма, Люкс: Резерв
F20Резерв
F2110А Дальний свет, правая фара
F2210А Дальний свет, левая фара
F2310А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв
F2410А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв
F2515А Обогрев передних сидений
F265А Блок управления АБС
F2715А Прикуриватель
F2815А Топливный насос
F2920А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла
F30Резерв
F317,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв
F327,5А Сигнал торможения, Плафон освещения салона
F3325А Блок управления АБС
F345А Комбинация приборов, Диагностический разъем
F3510А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв
F3610А Звуковой сигнал
F3710А Мультимедийная система
F38Резерв
F39Резерв
F40Резерв
F41Резерв
F4230А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв
F4350А Норма, Люкс: Контроллер АМТ Стандарт: Резерв
F4430А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс)
F4525А Обогреватель заднего стекла
F46Резерв

За прикуриватель отвечает предохранитель номер 27 на 15А.

Описание реле

К1Разгрузочное реле выключателя зажигания
К2Реле стартера
К3Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя
К4Реле электровентилятора охлаждения радиатора
К5Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации
К6Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников
К7Реле дальнего света фар
К8Реле звукового сигнала
К9Реле ближнего света фар
К10Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв
К11Главное реле ЭСУД
К12Реле топливного насоса
К13Реле обогрева сидений
К14Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации
К15Стандарт: Реле обогрева заднего стекла
К16Стандарт: Реле аварийной сигнализации дополнительное

Блок под капотом

Он находится рядом с аккумуляторной батареей.

Фото – схема

Назначение

  1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
  2. 60А Генератор
  3. 60А Генератор
  4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
  5. 50А Электромеханический усилитель рулевого управления
  6. 60А Блок АБС

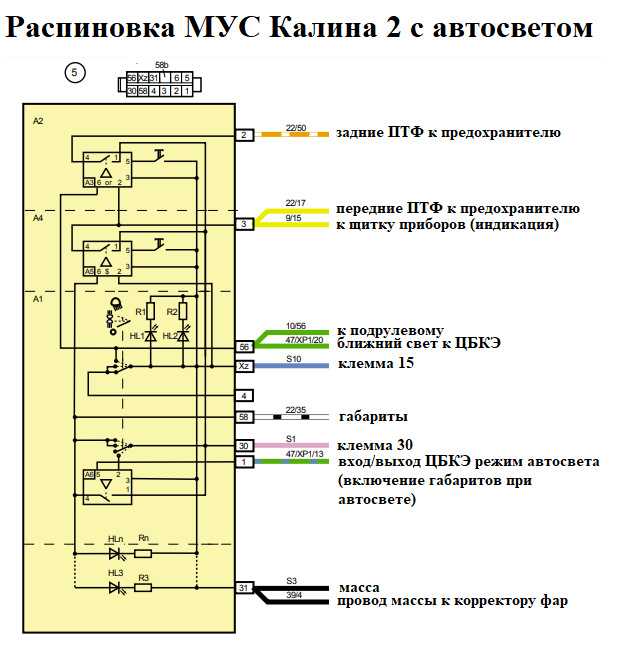

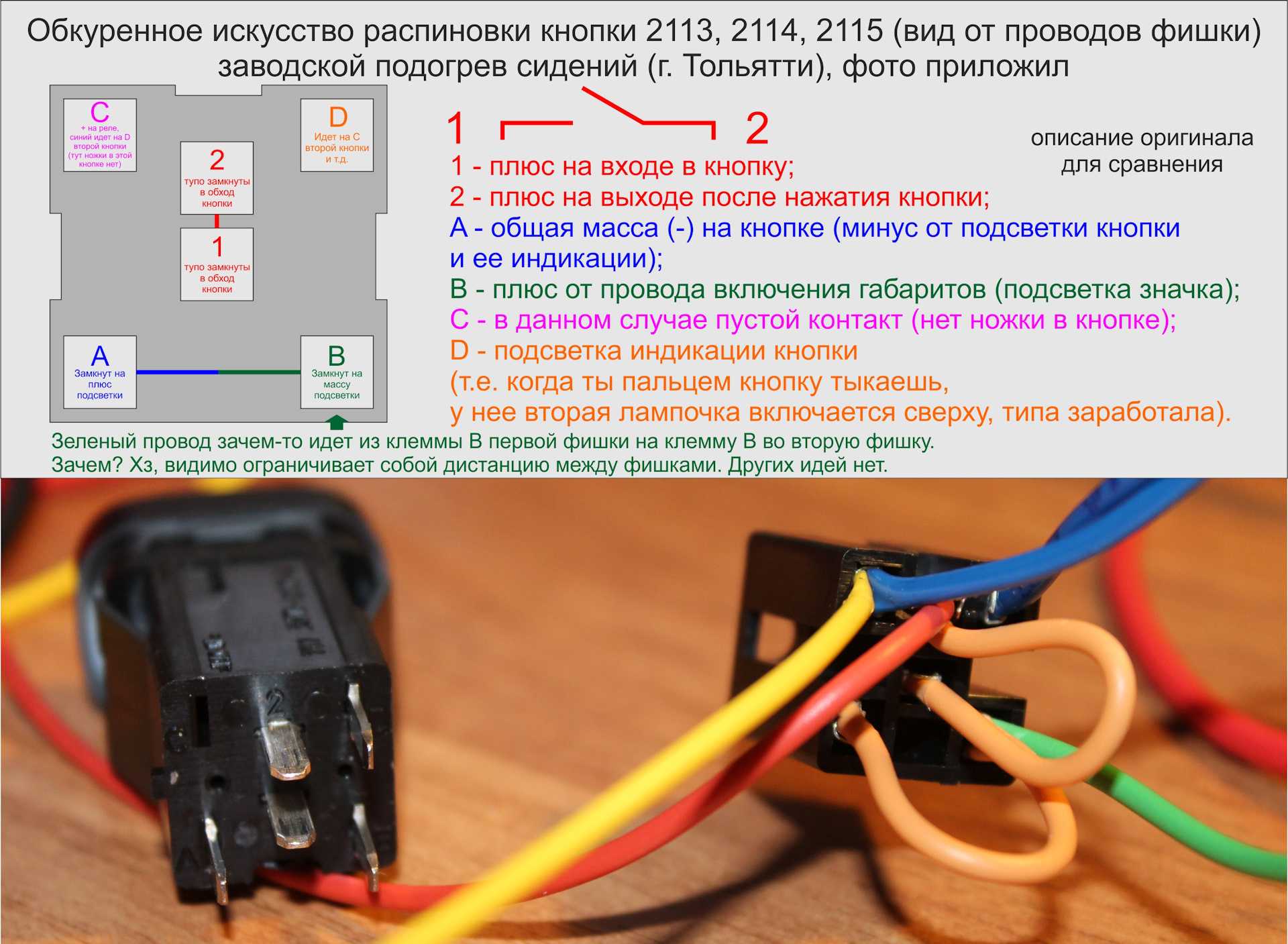

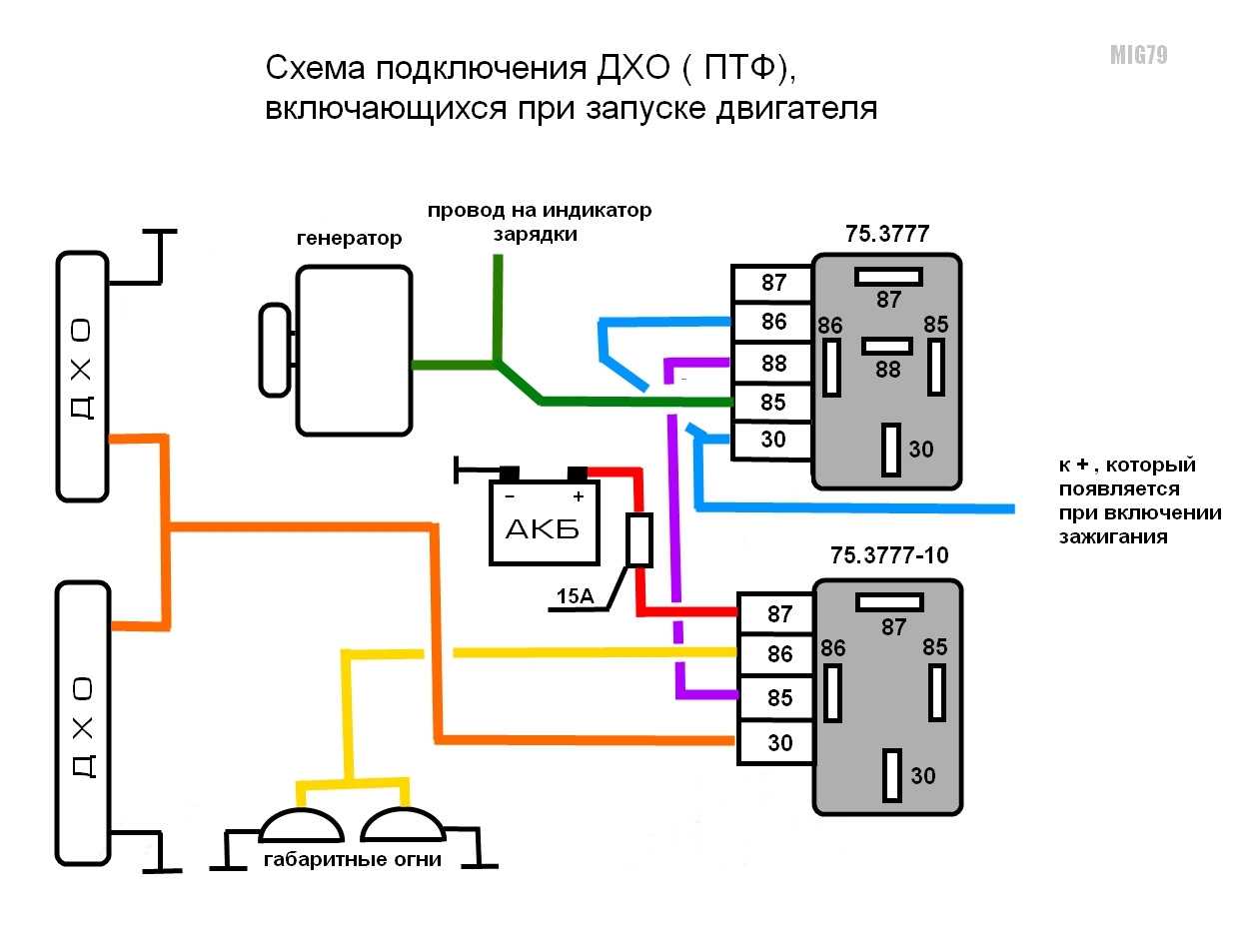

Электро схемы Лада Калина 2

Нужно больше информации про электросхемы Лады Калина второго поколения? Изучите данный материал: “скачать“.

Если вы владеете 1-ым поколением Калины, тогда вам подойдёт данное описание.

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Настройка кнопок действий в формах PDF, Adobe Acrobat

  1. Руководство пользователя Acrobat
  2. Знакомство с Acrobat
    1. Доступ к Acrobat с рабочего стола, мобильного устройства, Интернета
    2. Что нового в Acrobat
    3. Горячие клавиши
    4. Системные требования
  3. Рабочее пространство
    1. Основы рабочего пространства
    2. Открытие и просмотр PDF-файлов
      1. Открытие PDF-файлов
      2. Навигация по страницам PDF
      3. Просмотр настроек PDF
      4. Настройка просмотра PDF
      5. Включить предварительный просмотр эскизов PDF-файлов
      6. Отображение PDF в браузере
    3. Работа с учетными записями онлайн-хранилища
      1. Доступ к файлам из ящика
      2. Доступ к файлам из Dropbox
      3. Доступ к файлам из OneDrive
      4. Доступ к файлам из SharePoint
      5. Доступ к файлам с Google Диска
    4. Acrobat и macOS
    5. Уведомления Acrobat
    6. Сетки, направляющие и измерения в PDF-файлах
    7. Азиатский текст, кириллица и текст с письмом справа налево в PDF-файлах
  4. Создание PDF-файлов
    1. Обзор создания PDF-файлов
    2. Создание PDF-файлов с помощью Acrobat
    3. Создание PDF-файлов с помощью PDFMaker
    4. Использование принтера Adobe PDF
    5. Преобразование веб-страниц в PDF
    6. Создание PDF-файлов с помощью Acrobat Distiller
    7. Настройки преобразования Adobe PDF
    8. PDF-шрифты
  5. Редактирование PDF-файлов
    1. Редактирование текста в PDF-файлах
    2. Редактировать изображения или объекты в PDF
    3. Поворот, перемещение, удаление и перенумерация страниц PDF
    4. Редактировать отсканированные файлы PDF
    5. Улучшение фотографий документов, снятых с помощью мобильной камеры
    6. Оптимизация PDF-файлов
    7. Свойства PDF и метаданные
    8. Ссылки и вложения в PDF-файлах
    9. PDF-слоя
    10. Миниатюры страниц и закладки в PDF-файлах
    11. Мастер действий (Acrobat Pro)
    12. PDF-файла, преобразованные в веб-страницы
    13. Настройка PDF-файлов для презентации
    14. Статьи в формате PDF
    15. Геопространственные файлы PDF
    16. Применение действий и сценариев к файлам PDF
    17. Изменить шрифт по умолчанию для добавления текста
    18. Удалить страницы из PDF
  6. Сканирование и распознавание символов
    1. Сканирование документов в PDF
    2. Улучшение фотографий документов
    3. Устранение неполадок сканера при сканировании с помощью Acrobat
  7. Формы
    1. Основы форм PDF
    2. Создание формы с нуля в Acrobat
    3. Создание и распространение PDF-форм
    4. Заполнение PDF-форм
    5. Свойства поля формы PDF
    6. Заполнение и подписание PDF-форм
    7. Настройка кнопок действий в формах PDF
    8. Публикация интерактивных веб-форм PDF
    9. Основные сведения о полях формы PDF
    10. Поля формы штрих-кода PDF
    11. Сбор и управление данными формы PDF
    12. О трекере форм
    13. Справка по PDF-формам
    14. Отправка PDF-форм получателям по электронной почте или на внутренний сервер
  8. Объединение файлов
    1. Объединение или объединение файлов в один PDF
    2. Поворот, перемещение, удаление и перенумерация страниц PDF
    3. Добавить верхние и нижние колонтитулы и нумерацию Бейтса в PDF-файлы
    4. Обрезать страницы PDF
    5. Добавление водяных знаков в PDF-файлы
    6. Добавление фона в PDF-файлы
    7. Работа с файлами компонентов в портфолио PDF
    8. Публикация и совместное использование портфолио PDF
    9. Обзор портфолио PDF
    10. Создание и настройка портфолио PDF
  9. Публикация, рецензирование и комментирование
    1. Публикация и отслеживание PDF-файлов в Интернете
    2. Разметить текст с правками
    3. Подготовка к просмотру PDF
    4. Запуск обзора PDF
    5. Размещение общих обзоров на сайтах SharePoint или Office 365
    6. Участие в проверке PDF
    7. Добавить комментарии к PDF-файлам
    8. Добавление штампа в PDF
    9. Рабочие процессы утверждения
    10. Управление комментариями | просмотреть, ответить, распечатать
    11. Импорт и экспорт комментариев
    12. Отслеживание и управление обзорами PDF
  10. Сохранение и экспорт PDF-файлов
    1. Сохранение PDF-файлов
    2. Преобразование PDF в Word
    3. Преобразование PDF в JPG
    4. Преобразование или экспорт PDF-файлов в файлы других форматов
    5. Параметры формата файла для экспорта PDF
    6. Повторное использование содержимого PDF
  11. Безопасность
    1. Расширенная настройка безопасности для PDF-файлов
    2. Защита PDF-файлов с помощью паролей
    3. Управление цифровыми идентификаторами
    4. Защита PDF-файлов с помощью сертификатов
    5. Открытие защищенных PDF-файлов
    6. Удаление конфиденциального содержимого из PDF-файлов
    7. Настройка политик безопасности для PDF-файлов
    8. Выбор метода защиты для PDF-файлов
    9. Предупреждения системы безопасности при открытии PDF-файла
    10. Защита PDF-файлов с помощью Adobe Experience Manager
    11. Функция защищенного просмотра для PDF-файлов
    12. Обзор безопасности в Acrobat и PDF-файлах
    13. JavaScripts в PDF-файлах как угроза безопасности
    14. Вложения как угроза безопасности
    15. Разрешить или заблокировать ссылки в PDF-файлах
  12. Электронные подписи
    1. Подписание PDF-документов
    2. Сохраните свою подпись на мобильном телефоне и используйте ее везде
    3. Отправка документов на электронные подписи
    4. Создать веб-форму
    5. Массовый запрос электронной подписи
    6. Сбор онлайн-платежей
    7. Брендируйте свою учетную запись
    8. О подписях сертификатов
    9. Подписи на основе сертификата
    10. Проверка цифровых подписей
    11. Утвержденный список доверия Adobe
    12. Управление доверенными удостоверениями
  13. Печать
    1. Основные задачи печати PDF
    2. Буклеты для печати и портфолио в формате PDF
    3. Расширенные настройки печати PDF
    4. Печать в PDF
    5. Печать цветных PDF-файлов (Acrobat Pro)
    6. Печать PDF-файлов нестандартных размеров
  14. Специальные возможности, теги и переформатирование
    1. Создание и проверка доступности PDF
    2. Специальные возможности в PDF-файлах
    3. Инструмент порядка чтения для PDF-файлов
    4. Чтение PDF-файлов с функциями перекомпоновки и специальных возможностей
    5. Редактирование структуры документа с помощью панелей «Содержимое» и «Теги»
    6. Создание доступных PDF-файлов
  15. Поиск и индексирование
    1. Создание указателей PDF
    2. Поиск PDF-файлов
  16. Мультимедийные и 3D-модели
    1. Добавление аудио-, видео- и интерактивных объектов в PDF-файлы
    2. Добавление 3D-моделей в файлы PDF (Acrobat Pro)
    3. Отображение 3D-моделей в PDF-файлах
    4. Взаимодействие с 3D-моделями
    5. Измерение 3D-объектов в PDF-файлах
    6. Настройка 3D-видов в PDF-файлах
    7. Включить 3D-контент в PDF
    8. Добавление мультимедиа в PDF-файлы
    9. Комментирование 3D-проектов в PDF-файлах
    10. Воспроизведение видео, аудио и мультимедийных форматов в PDF-файлах
    11. Добавлять комментарии к видео
  17. Инструменты для печати (Acrobat Pro)
    1. Обзор инструментов для печати
    2. Следы от принтера и линии роста волос
    3. Предварительный просмотр вывода
    4. Сведение прозрачности
    5. Преобразование цвета и управление чернилами
    6. Цвет захвата
  18. Предпечатная проверка (Acrobat Pro)
    1. Файлы, совместимые с PDF/X, PDF/A и PDF/E
    2. Предполетные профили
    3. Расширенные предполетные проверки
    4. Предполетные отчеты
    5. Просмотр результатов предварительной проверки, объектов и ресурсов
    6. Цели вывода в PDF-файлах
    7. Исправление проблемных областей с помощью инструмента Preflight
    8. Автоматизация анализа документов с помощью дроплетов или предпечатных действий
    9. Анализ документов с помощью инструмента предварительной проверки
    10. Дополнительные проверки в Preflight tool
    11. Предполетные библиотеки
    12. Переменные предварительной проверки
  19. Управление цветом
    1. Поддержание согласованности цветов
    2. Настройки цвета
    3. Документы с управлением цветом
    4. Работа с цветовыми профилями
    5. Понимание управления цветом

Узнайте, как настроить кнопки действий в форме PDF с помощью Acrobat.

О кнопках

Кнопки чаще всего ассоциируются с формы, но вы можете добавить их в любой документ. Кнопки могут открывать файл, воспроизвести звуковой или видеоклип, отправить данные на веб-сервер и гораздо более. Принимая решение о том, как начать действие, помните что кнопки предлагают следующие возможности, которые делают ссылки и закладки нет:

  • Кнопка может активировать одно действие или серию действий.

  • Внешний вид кнопки может изменяться в ответ на действия мыши.

  • Кнопку можно легко скопировать на несколько страниц.

  • Действия мыши могут активировать различные действия кнопок. Например, нажатие кнопки «Мышь вниз» (щелчок), «Мышь вверх» (отпускание кнопки после нажатия), «Ввод мыши» (перемещение указателя мыши над кнопкой) и «Выход мыши» (перемещение указателя от кнопки) могут запускать разные действия для кнопки. такая же кнопка.

    Кнопки — это простой и интуитивно понятный способ, с помощью которого пользователи могут выполнять действия в документах PDF. Кнопки могут иметь комбинацию меток и значков, чтобы вести пользователей через ряд действий или событий, изменяясь при перемещении мыши. Например, вы можете создать кнопки с надписями «Воспроизведение», «Пауза» и «Стоп» и соответствующими значками. Затем вы можете настроить действия для этих кнопок, чтобы воспроизвести, приостановить и остановить видеоклип. Вы можете выбрать любую комбинацию поведения мыши для кнопки и указать любую комбинацию действий для поведения мыши.

Добавление кнопки в форму Acrobat PDF

  1. Убедитесь, что вы находитесь в режиме редактирования, выбрав Инструменты > Подготовить форму , а затем выберите Кнопка на панели инструментов. Ваш курсор становится перекрестием.

  2. Щелкните на странице в том месте, где вы хотите добавить кнопку создайте кнопку с размером по умолчанию. Для кнопки нестандартного размера, перетащите прямоугольник, чтобы определить размер кнопки.

  3. Дважды щелкните поле кнопки, а затем укажите имя, текст всплывающей подсказки и другие общие свойства.

  4. Перейдите на вкладку Внешний вид и укажите параметры для определить внешний вид кнопки на странице. Помните, если вы выберете цвет фона, вы не можете видеть сквозь изображения за кнопкой. Параметры текста влияют на указанную вами метку. на вкладке «Параметры», а не имя кнопки на вкладке «Общие».

    Примечание:

    Если выбран параметр «Включить языковые параметры с письмом справа налево» на панели «Международные» диалогового окна «Настройки» кнопка «Внешний вид» вкладка включает параметры для изменения стиля цифр и направления текста для кнопок.

  5. Перейдите на вкладку «Параметры» и выберите параметры для определения как метки и значки отображаются на кнопке.

  6. Перейдите на вкладку Действия. Укажите параметры, чтобы определить, что происходит при нажатии кнопки, например, при переходе к другому страницу или воспроизведение медиаклипа.

  7. Нажмите Закрыть .

    Примечание:

    Если вы создаете набор кнопок, вам может привязывать объект к линиям сетки или направляющим.

  8. Для предварительного просмотра и тестирования кнопки нажмите Предварительный просмотр в правом конце панели инструментов. Когда вы закончите, вы можете либо щелкнуть Изменить , чтобы вернуться к инструменту «Подготовить форму», либо щелкнуть значок креста в правом конце панели инструментов, чтобы закрыть инструмент.

Добавить кнопку отправки

Когда вы распространяете форму, Acrobat автоматически проверяет форму. Если он не находит кнопку отправки, он добавляет кнопку «Отправить форму» на панель сообщений документа. Пользователи могут нажать кнопку «Отправить форму», чтобы отправить вам заполненные формы. Если вы не планируете использовать кнопку «Отправить форму», созданную Acrobat, вы можете добавить в форму пользовательскую кнопку отправки.

  1. Если вы не находитесь в режиме редактирования формы, выберите Инструменты > Подготовьте форму .

  2. С помощью инструмента «Кнопка» перетащите мышью область, в которой должна появиться кнопка. Дважды щелкните кнопку и задайте параметры на вкладках «Общие» и «Параметры».

  3. На вкладке «Параметры» выберите параметр в меню Макет для метки кнопки, изображения значка или того и другого. Выполните одно или оба из следующих действий:

  4. На вкладке Действия выберите Отправьте форму в меню Выберите действие и нажмите Добавить .

  5. В выборе формы отправки диалоговом окне выполните одно из следующих действий:

    • Чтобы собрать данные формы на сервере, введите местоположение в поле Введите URL-адрес для этой ссылки . Например, http://www. [домен] / [папка] / [подпапка] / для интернет-адреса или \\ [сервер] \ [папка] \ [подпапка]\ для расположения в локальной сети.

    • Чтобы собирать данные формы в виде вложений в сообщения электронной почты, введите mailto:, а затем адрес электронной почты. Например, mailto:[email protected].

  6. Выберите параметры для формата экспорта, выбора поля и параметров даты и нажмите OK .

  7. Нажмите Закрыть .

  8. Для предварительного просмотра и тестирования кнопки нажмите Предварительный просмотр в правом конце панели инструментов. Когда вы закончите, вы можете либо щелкнуть Изменить , чтобы вернуться к инструменту «Подготовить форму», либо щелкнуть значок креста в правом конце панели инструментов, чтобы закрыть инструмент.

Примечание:

Если данные возвращаются в формате FDF или XFDF, сервер URL-адрес должен заканчиваться суффиксом #FDF, например, http://myserver/cgi-bin/myscript#FDF.

Варианты выбора формы отправки

Следующие параметры доступны в разделе «Отправить». Диалоговое окно «Выбор форм»:

Введите URL для этой ссылки

Указывает URL-адрес для сбора данных формы.

ФДФ

Возвращает пользовательский ввод без отправки базового PDF-файла. Вы можете выбрать параметры, чтобы включить данные поля, комментарии и добавочные изменения в PDF.

Примечание:

Выбор параметра добавочных изменений удобен для получения цифровых подписей таким образом, чтобы сервер мог их легко читать и восстанавливать.

HTML

Возвращает форму на языке гипертекстовой разметки.

XFDF

Возвращает пользовательский ввод в виде XML-файла. Вы можете включить комментарии с полевыми данными или только с полевыми данными.

PDF

Возвращает весь файл PDF с пользовательским вводом.

Выбор поля

Указывает, какие поля возвращаются. Чтобы получить только некоторые заполненные данные поля, выберите «Только эти», нажмите «Выбрать поля» и выберите, какие поля следует включить или исключить в диалоговом окне «Выбор поля».

Например, вы можете использовать это, чтобы исключить некоторые вычисляемые или повторяющиеся поля, которые появляются в форме для удобства пользователя, но не добавляют новую информацию.

Параметры даты

Стандартизирует формат дат, которые вводит пользователь.

Изменение внешнего вида кнопок

Кнопка может иметь метку, значок или и то, и другое. Вы можете изменить способ отображения кнопки в каждом состоянии мыши (вверх, вниз и при наведении курсора). Например, вы можете создать кнопку с меткой «Домой» до тех пор, пока указатель не будет наведен на кнопку, когда у нее может быть метка «Нажмите, чтобы вернуться на домашнюю страницу».

Значки кнопок можно создавать из файлов любого формата, который может отображать Acrobat, включая PDF, JPEG, GIF и другие форматы изображений. Для любого выбранного формата используется вся страница, поэтому, если вы хотите использовать только часть страницы в качестве значка, вам необходимо обрезать изображение или страницу перед выполнением этой процедуры. Наименьший допустимый размер страницы PDF составляет 1 на 1 дюйм (2,54 на 2,54 см). Если вы хотите, чтобы значок казался меньше 1 на 1 дюйм, масштабируйте его, чтобы он соответствовал размеру поля, нарисованного с помощью инструмента «Кнопка». Щелчок «Дополнительно» на вкладке «Параметры» диалогового окна «Свойства кнопки» позволяет определить, как масштабируется значок кнопки, чтобы он помещался внутри кнопки.

Раскладки кнопок

A. Только этикетка B. Только значок C. Верхняя часть значка, метка внизу  D. Ярлык вверху, значок внизу  E. Значок слева, этикетка справа F. этикетка слева, значок справа G. этикетка над значком

Редактировать кнопку

  1. Если вы не находитесь в режиме редактирования формы, выберите Инструменты > Подготовить форму .

  2. Выберите поле «Кнопка» и выполните одно из следующих действий:

    • Чтобы изменить свойства поля кнопки, дважды щелкните кнопку.

    • Чтобы изменить внешний вид кнопок, используйте внешний вид параметры на вкладке «Внешний вид» диалогового окна «Свойства кнопки». коробка.

    • Для выравнивания, центрирования или распределения кнопки с другие поля формы или изменить размер или дублировать кнопку, щелкните правой кнопкой мыши кнопку, а затем выберите параметр в контекстном меню.

  3. Закройте все открытые диалоговые окна, если они есть. Щелкните значок крестика в правом конце панели инструментов «Подготовка формы», чтобы закрыть инструмент.

Укажите отображение кнопки Acrobat свойства

  1. Если вы не находитесь в режиме редактирования формы, выберите Инструменты > Подготовить форму .

  2. Дважды щелкните существующую кнопку, а затем щелкните Параметры вкладку в диалоговом окне «Свойства кнопки».

  3. В поле «Макет» выберите нужный тип отображения этикетки. (Информацию о масштабировании значков кнопок см. в следующей процедуре. )

  4. Для параметра «Поведение» укажите отображение кнопки при щелкнул.

  5. Чтобы определить метку или значок, отображаемый на кнопке, выполните следующие действия:

    • Если параметр метки выбран в меню «Макет», введите текст в поле Этикетка коробка.

    • Если в меню «Макет» выбран значок, нажмите Выберите значок , нажмите Обзор и выберите файл. (Нажмите Очистить , чтобы удалить выбранный значок.)

  6. Закройте все открытые диалоговые окна, если они есть. Щелкните значок крестика в правом конце панели инструментов «Подготовка формы», чтобы закрыть инструмент.

Кнопка Варианты поведения

Никто

Сохраняет внешний вид кнопки без изменений.

Толкать

Задает внешний вид для состояний «Вверх», «Вниз» и «Переворот» мыши. Выберите параметр в разделе Состояние, а затем укажите метку. или вариант значка:

Вверх

Определяет, как выглядит кнопка, когда кнопка мыши не нажата.

Вниз

Определяет, как выглядит кнопка при щелчке мышью на кнопке, но до ее отпускания.

Перекатывать

Определяет, как выглядит кнопка, когда указатель удерживается над кнопкой.

Контур

Выделяет границу кнопки.

инвертировать

Меняет местами темный и светлый оттенки кнопки.

Кнопки шкалы и положения

  1. Если вы не находитесь в режиме редактирования формы, выберите Инструменты > Подготовить форму .

  2. Дважды щелкните существующую кнопку, чтобы открыть кнопку Диалоговое окно свойств.

  3. Перейдите на вкладку «Параметры», выберите один из параметров значка в меню Макет , а затем щелкните Дополнительно .

    Примечание:

    Кнопка «Дополнительно» недоступна, если в меню «Макет» выбрано значение « Только этикетка ».

  4. Выберите параметр в меню Когда масштабировать :

    Всегда

    Масштабирует значок, как определено, независимо от его размера в отношение к размеру кнопки.

    Никогда

    Сохраняет исходный размер значка; граница кнопки обрезает значок, если он не подходит. Если выбран вариант «Никогда», параметры масштабирования недоступны.

    Значок слишком большой

    Масштабирует значок, как определено, только если он больше, чем кнопка.

    Значок слишком мал

    Масштабирует значок, как определено, только если он меньше кнопка.

  5. В меню Масштаб выберите, следует ли пропорционально масштабировать значок. Если значок масштабируется непропорционально, он может быть перекошен.

  6. Чтобы убедиться, что верхняя и нижняя или левая и правая стороны значка находятся на одном уровне с краями кнопки, выберите Вписать в границы .

  7. Чтобы определить место размещения значка внутри кнопки, перетащите стрелки ползунка. Размещение значка определяется в соответствии с процентом оставшегося пространства между значком и левой границей поля, а также между значком и нижней границей поля. Значение по умолчанию (50, 50) помещает значок в центр поля. Вы можете нажать Сбросьте в любое время, чтобы вернуться к настройкам размещения по умолчанию.

  8. Щелкните OK , а затем щелкните Закрыть .

  9. Чтобы просмотреть и протестировать кнопку, нажмите Предварительный просмотр  в правом конце панели инструментов. Когда вы закончите, вы можете либо нажать Редактировать , чтобы вернуться к инструменту «Подготовить форму», либо щелкнуть значок крестика в правом конце панели инструментов, чтобы закрыть инструмент.

Скрыть кнопку Acrobat, кроме как во время прокрутки

В В некоторых случаях вы можете захотеть, чтобы область кнопки была невидимой, пока указатель перемещается по нему. Поочередно показывая и скрывая кнопку, вы можете создавать интересные визуальные эффекты в документе. Например, при наведении указателя на город на карте открывается подробная карта мог отображаться город, а подробная карта могла исчезнуть, когда указатель удаляется от города.

Отображение и скрытие значков

A. Указатель не над областью кнопки B. Указатель входит в область кнопки C. Указатель выходит из области кнопки

  1. Если вы не находитесь в режиме редактирования формы, выберите Инструменты > Подготовить форму .

  2. С помощью инструмента «Кнопка» перетащите мышью область, в которой вы хотите разместить всплывающую кнопку. Например, если файл PDF содержит карту Франции, перетащите курсор в область, где вы хотите, чтобы появилась подробная карта Парижа.

  3. Дважды щелкните кнопку, затем перейдите на вкладку «Параметры» и выберите Только значок в меню Макет .

  4. Выберите Push в меню Behavior , а затем выберите Rollover в списке State .

  5. Нажмите Выберите значок , а затем нажмите Обзор . Выберите тип файла из File Of Type , перейдите к местоположению файла изображения и дважды щелкните файл. В этом примере вы бы выбрали карту Парижа. Нажмите OK , чтобы принять предварительное изображение в качестве кнопки.

  6. Перейдите на вкладку Внешний вид. При необходимости отмените выбор Цвет границы и Цвет заливки , а затем щелкните Закрыть .

  7. Если вы находитесь в режиме редактирования, нажмите Предварительный просмотр . Поле изображения, которое вы определили, появляется, когда указатель перемещается по области кнопки, и исчезает при выходе из нее.

    Примечание:

    Если вы хотите, чтобы изображение было больше область прокрутки или если вы хотите, чтобы изображение было в другом место, чем всплывающая кнопка изображения, используйте кнопку «Показать/скрыть A». Полевое действие. Во-первых, вы указываете значок для кнопки, которая будет быть показаны и скрыты. Затем вы создаете вторую кнопку, которая действует как горячая точка, когда мышь катит по ней. Вы не назначаете значок для появления второй кнопки. Вместо этого вы используете Вкладка «Действия» для отображения первой кнопки, когда указатель входит в вторую кнопку и скрыть первую кнопку при выходе указателя.

  8. Когда вы закончите, вы можете либо нажать Изменить , чтобы вернуться к инструменту «Подготовить форму», либо щелкнуть значок крестика в правом конце панели инструментов, чтобы закрыть инструмент.

Больше похоже на это

  • Основы работы с формами PDF
  • Поля формы штрих-кода PDF

(предыдущая версия) Adobe Acrobat 9 Pro: формы PDF: создание кнопки отправки

Последнее обновление

Эта статья основана на устаревшем программном обеспечении.

Вы можете создать кнопку Отправить , которая позволяет пользователю отправить заполненную форму, прикрепив себя к электронному письму. Создатель формы указывает адрес, на который будет отправлена ​​форма. В этом документе объясняется, как создать кнопку «Отправить ».

  1. Откройте файл PDF, который вы будете использовать для формы.

  2. В меню Forms выберите Добавить или изменить поля…
    Adobe Acrobat 9 Pro переключается в режим редактирования формы .

  3. В раскрывающемся меню Добавить новое поле выберите Показать инструменты на панели инструментов .
    Появится панель инструментов Forms .

  4. Щелкните Инструмент «Кнопка».
    ПОДСКАЗКА: Курсор принимает вид перекрестия. Перекрестие позволяет совместить кнопку с линейкой, текстом или другим полем формы.

  5. Поместите курсор туда, где должна начинаться кнопка.

  6. Нажмите и перетащите, пока кнопка не станет нужного размера.
    ИЛИ
    Чтобы создать кнопку размера по умолчанию, щелкните страницу в нужном месте для кнопки.
    Появится поле ввода Имя поля .

  7. В текстовом поле Имя поля введите имя, идентифицирующее кнопку.

  8. Для редактирования дополнительных свойств кнопки нажмите Показать все свойства.
    Появится диалоговое окно Свойства кнопки .

  9. Выберите вкладку Действия .

  10. В разделе Добавить действие в раскрывающемся списке Выберите триггер выберите Мышь вверх.

  11. В раскрывающемся списке Выберите действие выберите Отправить форму.

  12. Щелкните Добавить. ..
    Появится диалоговое окно Отправить выбор формы .

  13. В текстовом поле Введите URL-адрес этой ссылки введите mailto: адрес электронной почты .
    ПРИМЕР: mailto:[email protected]

  14. Чтобы экспортировать весь PDF-файл, в разделе Формат экспорта выберите PDF Полный документ .
    СОВЕТ. Другие параметры могут быть более подходящими в зависимости от желаемого формата экспорта.

  15. В разделе Выбор поля для отправки всех полей формы выберите Все поля .
    ИЛИ
    В разделе Выбор поля для отправки только указанных полей.
    1. Выберите Только эти…
    2. Щелкните Выберите поля…
      Появится диалоговое окно Выбор поля .

    3. В поле прокрутки Выберите поля для отправки выберите поля, которые вы хотите отправить вам.
      СОВЕТ: Чтобы выбрать поле, щелкните поле, которое появляется слева от поля. Флажок появится в поле, когда он будет выбран.
    4. Справа от списка Выбор поля выберите дополнительные нужные параметры.

    5. Щелкните OK.

  16. В разделе Параметры даты выберите Преобразовать даты в стандартный формат .
    ПРИМЕЧАНИЕ. При выборе этого параметра все даты будут преобразованы в стандартный формат независимо от того, как они были введены в поле формы.
    ПРИМЕР: Стандартная форма преобразует 12-4-2005 в 2005/12/04

  17. Нажмите OK.

  18. Выберите вкладку Общие .

  19. Выберите вкладку Опции .

  20. В разделе Icon and Label в текстовом поле Label введите название кнопки.
    ПОДСКАЗКА: это текст, который увидит пользователь (например, «Отправить», «Отправить»).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
