Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя становятся: увеличение расхода, не рабочий спидометр, пропадание тяги двигателя.

Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.

Принцип работы

Датчик скорости

Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.

ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между приходящими импульсами от датчика.

Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.

Месторасположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.

Месторасположение датчика скорости на автомобиле

Признаки неисправности

Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

  • Нестабильная работа или СТОП двигателя на холостом ходу.
  • Нестабильная работа или отказ спидометра.
  • Увеличенный расход горючего.
  • Падение тяги и динамики главного силового агрегата.

Проверка работоспособности

Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:

  • Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
  • Р0503 — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).

В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.

Проверка самого датчика

Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:

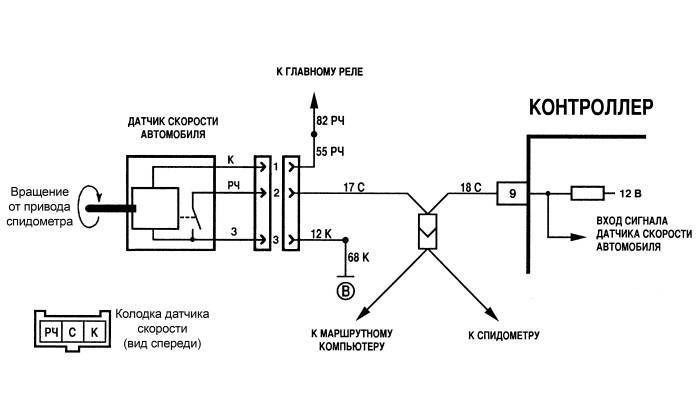

Распиновка проводов датчика скорости

  1. Снимаем разъём с датчика.

    Отсоединяем колодку проводов

  2. Вставляем «плюс» контакта тестера в левое гнездо, а «минус» в правое. Центральный разъём не трогаем.
  3. Поворачиваем ключ зажигания и пробуем завести двигатель. Показатель датчика на сопротивление должен быть до 5 Ом. Если он завышен или занижен, значит, датчик не рабочий.

На видео обзор проблемы с датчиком скорости ВАЗ-2114 (прозвонка датчика)

Выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и даже начинающий автомобилист справиться с этим заданием.  Для совершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

Распиновка датчика скорости. Распиновка датчика скорости ваз и схема подключения дс Схема подключения датчика скорости

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером.

Неисправности могут проявить себя в других признаках:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • неработающий или работающий с большой погрешностью спидометр;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

  • подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
  • надеть трубку на ось датчика;
  • вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента.

Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

  • при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
  • а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

  1. Р0500 — отсутствие сигнала датчика скорости.
  2. Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

  1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
  2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
  3. Значительно повышается расход топлива.
  4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

  • снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
  • второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

  • третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

  • автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Любой, существующий в мире автомобиль, в обязательном порядке оборудуется специальной системой, предназначенной для измерения скорости транспортного средства и передачи данной информации на ЭБУ. На карбюраторных автомобилях используется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он монтируется только на инжекторные автомобили — данная система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного устройства — «выставление» угла опережения зажигания, контроль над качеством топливной смеси и правильная подача топлива. Датчик собирает для инжекторного двигателя массу информации, такой как обороты мотора, уровень детонации, скорость движения и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, тут происходит проверка этих данных и в работу инжектора вносятся соответствующие коррективы. Как правило, датчик скорости расположен под капотом, в двигательном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врет» относительно километража и скорости либо работает рывками — это свидетельствует о некорректной работе датчика скорости либо его привода. Также возможны неполадки в электроцепи, перепутана распиновка, подводит разъем и так далее. Помимо этого, указывать на неисправность датчика скорости может и то, что транспортное средство глохнет на холостом ходу, однако этому может быть масса других причин. Конечно, если спидометр выдает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», значит причина — вышедший из строя датчик скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:


Второй способ диагностики датчика скорости:


Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла.

Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке

При выборе нового датчика скорости, обратите внимание на следующие моменты: желательно, чтобы разъемы внутри колодки имели обозначения — «-«, «А», «+», вместо стандартных «1, «2», «3». По сути, это не имеет принципиального значения, но распиновка в таком случае будет проведена быстрее и, что самое главное, правильно.

Еще один важный момент — отдавайте предпочтение устройству с металлическим штоком, поскольку он прослужит больше полугода, «отпущенных» пластмассовому. Обязательно проверьте, укомплектован ли шток шайбой, как он вращается и не имеет ли он люфта.


Инструменты, приборы и расходные материалы

  1. Ключи на «21» и «22».
  2. Трансмиссионное масло.
  3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый


Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается. Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

На последнем этапе не забудьте проверить привод, а также работу транспортного средства в целом при вывешенных колесах либо в процессе движения автомобиля.

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении , то есть с прибора передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

замена и диагностика своими руками

Датчик скорости ВАЗ-2114 очень важен. Это регулировка состава топливной смеси и угла опережения зажигания. А с гидроусилителем – включение и выключение этого механизма.

Для бензиновых автомобилей используется тросовая система передачи данных о скорости. В инжекторных машинах в качестве датчиков используются датчики, которые вырабатывают электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как датчик?

Первые датчики, которые устанавливались на инжекторные автомобили, крепились в приборной панели. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения. Это очень неудобно, так как все равно вся система продолжала управлять механическими устройствами. Гораздо лучше оказались датчики второго поколения.

Механической трансмиссии больше не было, но был один недостаток — связь с МКПП осуществлялась через шестерню. Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения используются приборы на эффекте Холла. Они более надежны и долговечны, чем предшественники. Установите датчик скорости ВАЗ-2114 прямо на коробку передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Подключение датчика скорости ВАЗ-2114 осуществляется подключением электронного микроконтроллера к блоку управления и спидометру. Хороший датчик выдает сигнал, и его величина зависит от скорости автомобиля.

Рекомендуем

«ИЖ 350 Планета Спорт» – резвый советский мотоцикл

Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивный только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла в 1973 на заводе «Ижмаш» был совершен настоящий прорыв: линия пошла по ел…

Как устроена задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автолюбителя, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, РХХ. Все электронные устройства нуждаются в своевременном осмотре и контроле за исправностью. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность спидометра. Не исключено, что неисправность кроется в нем.

Как определить, что неисправен датчик

Если Ваш автомобиль оснащен бортовым компьютером, электронный блок управления выдаст ошибку, которая появится на дисплее. Есть две ошибки:

  1. Р0503 — сигнал с датчика скорости прерван. Не исключено, что причина такого поведения — плохой контакт в соединительных проводах.
  2. Р0500 — сигнала с датчика скорости нет вообще. В этом случае может быть пробой и провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь, что все провода, которыми он подключен к системе, находятся в исправном состоянии.

Внешние признаки неисправности

Также можно заметить следующие признаки, характерные при неисправности датчика скорости:

  1. Значительно снижена мощность двигателя.
  2. Увеличивает расход бензина, причем заметно.
  3. Обороты на холостом ходу двигателя нестабильны. Иногда двигатель глохнет, если не нажимать на педаль газа.
  4. Спидометр не работает или работает нестабильно.

Все эти симптомы нельзя отнести однозначно к датчику скорости. Потому такие симптомы и при выходе из строя других устройств и исполнительных механизмов.

Диагностический датчик

Выполните диагностику несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а выход подключить к мультиметру. Вращая ось датчика с разной скоростью, наблюдают за изменением напряжения. Чем выше скорость, тем больше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую скорость и постепенно ускоряйте руль. Если напряжение увеличивается постепенно, то прибор исправен. Но гораздо лучше будет диагностика путем установки заведомо исправного датчика.

Замена

Выполнить замену датчика скорости ВАЗ-2114 можно очень быстро, лучше использовать смотровую яму или эстакаду. Порядок выполнения работ следующий:

  1. Отсоединить минусовую клемму аккумулятора.
  2. Очистите всю поверхность вокруг датчика на коробке передач.
  3. Отсоедините разъем, нажав на фиксатор.
  4. Снимите датчик, повернув его против часовой стрелки. Для разборки можно использовать ключ на «21».

Если обрыв в приводе, его надо вытащить. Для этого открутите ключом гайку «на 10». Аккуратно снимите привод, внимательно следите за тем, чтобы внутренние ящики не упали на шток. При необходимости замените уплотнительное кольцо. Если неисправный шток, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, вращая его по часовой стрелке. Затем подключите провода и проверьте.
