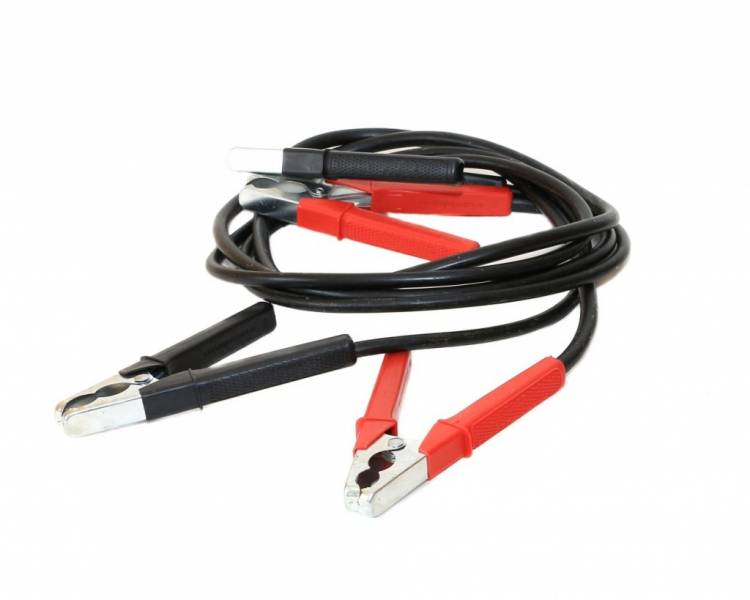

Какой провод для прикуривания автомобиля выбрать?

Одна из самых распространенных проблем, с которой может столкнуться любой водитель — это неожиданно «севшая» аккумуляторная батарея. Не выключенные вовремя фары, солидный возраст АКБ или долгое нахождение на морозе — и вот уже ослабевший аккумулятор тщетно пытается раскрутить стартер.

Чтобы «прикурить» автомобиль — от зарядного ли устройства или от батареи другого автомобиля — потребуются специальные пусковые провода, чья задача — соединить «положительные» и «отрицательные» клеммы севшего аккумулятора с источником тока, благодаря которому и должен завестись автомобиль.

Однако далеко не все кабели, предлагаемые на рынке, способны справиться с этой задачей. Чтобы не ошибиться с выбором, необходимо обратить внимание на ряд ключевых параметров.

Жилы и сечение провода

Токопроводящим элементом пускового провода являются жилы, спрятанные под изоляционной оболочкой. Чаще всего они изготавливаются из меди — это наиболее оптимальный материал как по стоимости, так и по своим характеристикам. Медь имеет доступную цену и достаточно низкое сопротивление, то есть слабо препятствует прохождению электрического тока и, соответственно, минимизирует потери напряжения.

При покупке пускового провода определить количество и диаметр жил не представляется возможным: проверить заявленные производителем характеристики можно, лишь разрезав изоляционную оболочку. Чтобы определить сечение проводов для прикуривания, необходимо площадь сечения каждой жилы умножить на их количество. В свою очередь, сечение жилы находится по нехитрой формуле расчета площади круга: умножив число π (~3,14) на квадрат их диаметра и поделив на 4, получим результат.

Например, обнаружив под изоляцией 300 жил диаметром 0,3 мм каждая, получим, что общее сечение провода составляет: 300×0,3×0,3×3,14: 4 = 21,2 мм².

Однако заниматься математическими расчетами вам, скорее всего, не придется — добросовестные производители сразу указывают всю необходимую информацию на упаковке или на самом кабеле.
При выборе качественных пусковых проводов следует выбирать кабели с площадью сечения не менее 12 мм², а лучше — от 16 мм² и выше. Такой кабель без проблем пропустит необходимый ток с минимальными потерями — а значит, гарантированно поможет севшему аккумулятору.

Пусковой ток

Провода для прикуривания автомобиля могут выдержать лишь определенное количество пропускаемых через них ампер, и этот параметр обычно указывается производителем. Для современных автомобилей абсолютным минимумом является показатель в 200 А, а лучше искать провода, которые могут обеспечить максимальный ток в 400 А и выше.

Стоит помнить, что ток, который выдержит провод, напрямую зависит от диаметра жил, их количества в проводе и, соответственно, площади сечения. Поэтому необходимо понимать — если недобросовестным производителем при изготовлении провода использованы тонкие, «жидкие» жилы и их количество удручающе мало — такой провод, скорее всего, не выдержит даже 200 А, не говоря уже о зачастую преувеличенных 300–400 А и более.

Длина пускового провода

В продаже чаще всего встречаются комплекты проводов длиной от 2 до 5 метров. Несмотря на то, что правильным кажется выбрать максимально длинный провод для гарантированного соединения двух аккумуляторов, не стоит забывать о законах физики: чем длиннее кабель, по которому проходит ток, тем больше потери напряжения и выше сопротивление — а, следовательно, и ниже эффективность работы.

С другой стороны, далеко не всегда автомобиль, от которого можно прикурить аккумулятор, может подъехать вплотную к капоту пострадавшего собрата, что особенно актуально в городских условиях (на узких улочках, многоуровневых парковках и загруженных автостоянках). Поэтому для прикуривания разряженного АКБ от другого аккумулятора оптимальной будет длина от 3 до 4 м, как, например, в комплекте проводов пусковых Carfort (максимальный ток 500 А, длина 4 м), а для восстановления батареи в домашних условиях от специального зарядного устройства достаточно кабеля длиной до 2,5 м.

«Крокодилы» для проводов

Основная рабочая часть пусковых проводов — это зубчатые захваты (также известные как «крокодилы»), которыми «цепляют» клеммы аккумулятора в соответствии с их полярностью.

Качественные «крокодилы» выделяются следующими особенностями:

Материал — либо целиком медь, либо комбинированный состав из стали с медными зубьями. В дешевых проводах зубцы зачастую изготовлены из различных металлов и покрыты тонким медным напылением. Очевидно, что эффективность работы такого провода будет минимальной.
«Ухватистость» — «крокодилы» должны максимально плотно и цепко захватывать клеммы аккумуляторов. Чем выше площадь соприкосновения, тем лучше.
Соединение провода с рукояткой «крокодилов». Рекомендуется выбирать модели, в которых кабель соединяется с зажимом методом пайки — это продлит срок службы проводов и предотвратит риск их разрыва.

Наличие изоляции на рукоятках: резиновые уплотнители снизят нагрев и предотвратят искрение провода при повышенных нагрузках.

Нежелательно приобретать пусковые провода, чьи «крокодилы» не отвечают приведенным рекомендациям — эффективность прикуривания может оказаться недостаточной для запуска двигателя.

Изоляция проводов

Важный показатель качества изготовления: во-первых, как уже упоминалось выше, не стоит обманываться толстым слоем резины. Она может скрывать под собой тонкий пучок жил, которые не смогут провести необходимый для запуска стартера ток. Во-вторых, изоляционный материал должен быть прочным, не дубеть на холоде и сохранять гибкость даже при низких температурах. Поэтому в качественных проводах применяется морозостойкая изоляция, выдерживающая до -40°С и не теряющая при этом эластичности.

Как не стать жертвой некачественной продукции?

Дилемма, какие провода для прикуривания выбрать, рано или поздно встает перед любым автовладельцем, который хочет быть готов к неожиданностям на дорогах. Сегодня на рынке представлено множество всевозможных вариантов, среди которых не так уж и легко найти наиболее подходящий.

Чтобы не разочароваться в покупке, изложим вкратце ключевые пункты, на которые стоит опираться при выборе пусковых проводов:

желательно выбирать модели с заявленным максимальным током не менее 400 А;
сечение провода должно составлять не менее 12 мм², а лучше — от 16 мм² и выше;

изоляция провода должна быть морозостойкой, сохранять свою гибкость и прочность даже после длительного пребывания на морозе;
«крокодилы» должны быть соединены с проводом методом пайки, а сами зубцы — выполнены из меди, иметь крепкий захват и плотно прилегать к клемме аккумулятора;
оптимальная длина провода для прикуривания от другого автомобиля — 4 м, а для использования в домашних условиях вместе с зарядным устройством достаточно 2–2,5 м;
не стоит обманываться дешевыми проводами с толстой изоляцией — под слоем резины вероятней всего окажется тонкий пучок хлипких жил, которые не смогут завести стартер и решить проблему «посаженного» аккумулятора;
приобретать пусковые провода следует только в проверенных местах — у специализированных дилеров производителей или в крупных профессиональных автомагазинах.

Как выбрать пусковые провода и прикурить автомобиль инструкция

Запуск двигателя автомобиля осуществляется за счет стартера и аккумуляторной батареи. Каждый водитель со стажем знает о том, что аккумулятор может подвести в самый неподходящий момент. Достаточно забыть выключить габариты или оставить включенной магнитолу на ночь, чтобы утром невозможно было осуществить самостоятельный пуск двигателя авто. При возникновении такой ситуации на помощь приходят провода для прикуривания автомобиля, которые должны присутствовать в багажном отсеке у каждого автовладельца. Их пользу оценит каждый автовладелец, когда разряжается аккумулятор. В этом материале вы узнаете, как выбираются провода для прикуривания, и что надо знать, для правильного их выбора.

Для чего предназначены пусковые кабели

Пусковой провод для прикуривания предназначен только для того, чтобы осуществить запуск мотора автомобиля, на котором аккумуляторная батарея имеет низкий уровень заряда. Использовать устройства для других целей запрещено, так как их главное и единственное назначение — прикуривание авто.

Если на автомобиле разрядился аккумулятор, а в багажном отсеке не оказывается необходимых проводов для прикуривания, тогда автовладельцы принимают решение осуществить запуск двигателя путем перебрасывания АКБ. Для этого с автомобиля-донора снимается аккумулятор, и ставится на место разряженного. После запуска двигателя и его прогрева, клеммы с АКБ снимаются, и подключаются к подсевшему источнику питания. Этот способ пользовался популярностью среди владельцев отечественных автомобилей старых моделей. На современных машинах, которые напичканы электроникой, проводить такую процедуру очень опасно. Проводить такие манипуляции опасно по ряду следующих причин:

При подаче генератором высокого напряжения происходит выход из строя всего электрооборудования — как минимум, сгорит большинство предохранителей. Это высокое напряжение поступает на электроприборы в момент отключения клемм от АКБ
Снятые клеммы с АКБ могут соприкоснуться между собой, что приведет к возникновению короткого замыкания. Последствия такого соприкосновения приводят к тому, что сгорает не только генератор, но и все электрооборудование авто
Увеличивается вероятность переполюсовки АКБ при выполнении процедуры их отключения и подключения, что также опасно возникновением перегорания электрооборудования

Именно поэтому не рекомендуется рисковать, и купить провода для прикуривания в автомобиль. Если их нет, то рекомендуется сначала найти донора с имеющимися проводами, и не поддаваться на рекомендацию запуска двигателя путем временной замены АКБ. Если вы еще не успели обзавестись соответствующим комплектом, тогда ниже представлена детальная инструкция о том, как выбрать пусковые провода для автомобиля, чтобы осуществить его прикуривание.

Учимся правильно выбирать пусковые провода для своего ТС

К выбору пускового кабеля для запуска ДВС автомобиля необходим соответствующий подход. Если выбрать провод низкого качества, то он не сможет пропустить ток большой величины, что в итоге приведет к оплавлению изоляции, выжиганию медной жилы или «крокодила» оснастки. В итоге дешевая оснастка не поможет прикурить автомобиль, но еще и может стать последствием возгорания ТС. Такие случаи известны, поэтому не стоит в этом убеждаться на собственном опыте.

При выборе пускового кабеля для автомобиля учитываются такие рекомендации:

Диаметр провода, а точнее сечение жилы. Некоторые производители с целью экономии используют больше изоляции, но при этом жила имеет недостаточное сечение для прохождения тока большой величины. От сечения кабеля зависит сопротивление, поэтому тонким проводом невозможно будет прикурить автомобиль. Минимальная величина сечения для медного провода составляет 6 мм, но такие провода предназначаются только для ТС с объемом двигателя до 1,5-1,6 литра. Если необходимо запустить более мощный двигатель, тогда для прикуривания следует использовать провода с сечением жилы от 9 до 12 мм2. При этом учитывайте, что 9 мм2 сечение провод никогда не будет стоить дешевле, чем кабель на 6 мм
Длина кабеля — это еще один главный показатель, который также влияет на значение сопротивления. Рекомендуется выбирать кабели для прикуривания авто, длина которых находится в пределах от 2,5 до 4 метров. Применить провода меньшей длины не получится, так как между автомобилями будет слишком маленькая дистанция, а использование кабеля, расстояние которого более 4 метров, негативно отражается на сопротивлении, которое увеличивается с каждым метром

Материал изготовления провода и зажимов — использовать рекомендуется провода с медными жилами, которые имеют низкую величину сопротивления. Недопустимо использование алюминиевых проводов, так как они имеют высокое удельное сопротивление. Не рекомендуется использовать провода, в которых используется цельная жила соответствующего сечения. Во-первых, такие провода неудобно хранить, а во-вторых, жила может переломиться, что приведет к непригодности оснастки. Аналогичного типа должны быть зажимные устройства — крокодилы. Стоимость проводов для прикуривания с медными зажимами стоит дороже, но именно такие рекомендуется выбирать.
Если такой вариант покажется слишком дорогим, можно воспользоваться устройствами с алюминиевыми зажимами, но обязательно имеющими омедненную поверхность
Материал изоляции — обмотка жилы должна быть выполнена из силиконовой или морозостойкой основы. Провода в резиновой оболочке быстро выйдут из строя, так как на морозе они будут дубеть, а в летнее время будут появляться трещины, в которые будет попадать влага, и тем самым увеличиваться сопротивление
Цена устройства — на кабеле лучше не экономить, так как последствия неправильного его выбора будут очень печальными. Если продавец сообщает, что данный провод соответствует всем критериям качества, но при этом имеет низкую стоимость, то не стоит вестись на маркетинговые уловки. Не спешите покупать, и для начала удостоверьтесь в качестве оснастки. Стоимость зависит от критериев, которые были перечислены выше, поэтому стоит рассмотреть все варианты, сверить их цены и качество, и только после этого делать соответствующий выбор в пользу конечной модели

Место соединения кабеля с зажимным элементом — этот участок должен быть соединен при помощи пайки, что исключит потерю напряжения. Кроме того, если зажимной элемент изготовлен из стали или алюминия, то место стыка с медным проводом должно быть луженным, что исключит увеличение сопротивления на этом участке
Размер крокодила — устройства должны иметь достаточные параметры для того, чтобы закрепиться за клеммы аккумулятора. Кроме того, зажимной механизм должен обладать повышенной жесткостью и цепкостью, что приведет к потере напряжения при соединении
Цвета — покупать необходимо исключительно двухцветные кабели, которые облегчают их применение.
Красный провод подключается в положительной клемме АКБ, а черный к отрицательной
Максимальная сила тока — этот показатель также указывается в технических параметрах к оснастке. Величина тока должна быть не менее 200А, так как по проводу в момент пуска протекает ток, величина которого достигает отметки свыше 10 000 Ампер

Учитывая эти рекомендации, необходимо выбрать подходящий для своего автомобиля провод для прикуривания.

Это интересно! Надо понимать, что для каждого автомобиля применяются провода с соответствующими техническими параметрами, поэтому если вас просят одолжить оснастку, то предварительно поинтересуйтесь, какой автомобиль необходимо прикурить. Ведь использовать кабель с сечением 6 мм2 и силой тока в 200А для запуска двигателя кроссовера или внедорожника, противопоказано. Для таких целей понадобится купить провод для прикуривания с сечением не менее 12 мм2.

Изготовление провода для прикуривания своими руками

Стоимость двух проводов, которые входят в комплектацию набора для прикуривания, достаточно высока. Именно поэтому многие владельцы ТС решаются на изготовление оснастки своими руками. Однако сразу надо отметить, что такой шаг является опасным, и может стать причиной серьезных последствий. Изготовить оснастку можно своими руками, если учитывать такие рекомендации:

Использовать толстые медные многожильные провода, сечение которых не должно быть менее 12 мм2
Качественная изоляция, на которой недопустимо присутствие повреждений
Длина кабеля должна быть не менее 2,5-3 метров
Уделить особое внимание выбору зажимных элементов, которые должны быть медными или иметь омедненное напыление
При соединении провода с крокодилом следует пользоваться методом пайки, используя олово
Место спайки необходимо заизолировать, а лучше всего воспользоваться термоусадочной трубкой

После изготовления убедитесь, что оба провода имеют одинаковое сопротивление, величина которого не должна отличаться на 10%. Только после этого можно предположить, что готовые самодельные провода можно использовать. При этом не забывайте, что самоделка никогда не сможет заменить полноценные заводские устройства для прикуривания авто, за исключением дешевых китайских подделок.

Разобравшись с выбором необходимой оснастки, остается выяснить, как правильно ими пользоваться. Как прикурить автомобиль от другого ТС, известно далеко не многим. При возникновении необходимости прикуривания сразу же возникает вопрос о том, как правильно это делать. Приходится постоянно возвращаться к инструкции, чтобы освежить память. В материале представлена подробная инструкция, как осуществить пуск двигателя автомобиля при помощи донора.

Как правильно прикурить двигатель автомобиля или учимся использовать провода для пуска

Для начала надо убедиться, что осуществить запуск двигателя авто самостоятельно не получается. Для этого проведите процедуру один раз. Если при попытке запуска двигателя не хватает мощности аккумулятора для разгона стартера, то не стоит мучать автомобиль. Тем более, что это опасно, ведь скачки напряжения могут вывести из строя электроприборы.

Убедившись, что для пуска двигателя нужна помощь, следует прибегнуть к поиску донора. Сразу обозначим, что автомобиль с исправной АКБ называется донором, а ТС, нуждающееся в помощи запуска мотора, реципиентом. Найти донора не совсем просто, так как он должен удовлетворять следующим требованиям:

ТС-донор должно быть большей мощности, нежели автомобиль реципиент
Аккумулятор должен иметь достаточный запас емкости, а также быть исправен

Когда донор найден, остается согласовать последовательность действий, чтобы осуществить прикуривание автомобиля. Эти действия должны выполняться по следующей инструкции:

Заглушить двигатель донора, и извлечь ключи из замков зажигания обоих ТС. Кроме того, необходимо выключить все электроприборы, а если действия совершаются в темное время суток на обочине, тогда обозначить автомобили при помощи использования треугольников. Автомобиль донора должен быть предварительно прогрет, чтобы сгенерировать электричество
Достать провода для прикуривания, и выполнить их подключение. Для этого красный провод сначала подключается к положительной клемме донора, а второй зажимной элемент закрепить на плюсовую клемму севшей АКБ
Подключить черный провод. Сначала необходимо подключить к отрицательной клемме автомобиля донора, а второй зажим подсоединить к массе реципиента. Массой является любой участок под капотом, который не окрашен. Лучше всего подключиться к блоку двигателя. На участке, куда подключается клемма, не должно быть масляных пятен, которые от искры могут воспламениться, и стать причиной пожара. Нельзя также откидывать клемму минус или плюс от АКБ на автомобиле реципиенте, так как после запуска двигателя донора ток будет поступать на аккумулятор, восполняя заряд, чтобы завести двигатель
После того, как все готово, необходимо приступать к делу. Запускается двигатель автомобиля донора, и даем ему поработать не менее 5-10 минут
За это время аккумулятор с низким зарядом восполнит емкость. Перед пуском двигателя реципиента, следует заглушить двигатель донора, и извлечь ключ с замка зажигания. Пробуем запустить двигатель реципиента. Если попытка завершается безуспешно, тогда повторяется процедура запуска мотора донора и его работа на холостом ходу длится не менее 10 минут с прогазовыванием до 2 тысяч оборотов
Повторяется процедура запуска двигателя. После второй попытки двигатель реципиента должен запуститься
После запуска мотора необходимо снять клеммы в порядке обратном подключению. Для этого сразу отключается крокодил черного цвета от автомобиля реципиента, а затем донора. Аналогично извлекается провод красного цвета

На этом процедура прикуривания автомобиля завершена. Автомобили реципиента и донора необходимо расположить на таком расстоянии, чтобы хватило провода, но при этом они стояли друг от друга как можно дальше. Это необходимо для того, чтобы в случае возникновения возгорания, не пострадало второе ТС.

Инструкция по прикуриванию автомобиля представлена в табличной варианте, что позволит вам ее скачать и распечатать на принтере. Всегда держите инструкцию рядом с проводами для прикуривания ТС.

Очередность действий	Описание
1	Расположить автомобили на отдаленном расстоянии друг от друга, но при этом должно хватить длины проводов
2	Заглушить двигатель донора и извлечь ключи с замков зажигания обоих ТС. Отключите все электроприборы на обоих ТС
3	Открыть капоты, и выполнить подключение проводов для прикуривания
4	Сразу подключается красный провод к клемме плюс АКБ донора, а затем к клемме плюс АКБ реципиента
5	Подключить черный провод. К донору зажим крепится на минусовую клемму, а к реципиенту на массу (блок двигателя)
6	Запускается мотор донора, и работает 5 минут
7	Заглушить мотор донора, и попытаться запустить двигатель реципиента
8	Повторить процедуру в случае неуспеха
9	После запуска двигателя реципиента отключить провода, начиная с черного. Сразу отключить его от ТС реципиента, а затем донора. Аналогично отключить красный провод

Полезные сведения при прикуривании автомобиля

Есть некоторые моменты, которые надо учитывать перед тем, как совершить прикуривание ТС. Несоблюдение этих рекомендаций может стать причиной серьезных последствий. Эти рекомендации имеют следующий вид:Полезные сведения при прикуривании автомобиля

Если причиной невозможности запуска ДВС автомобиля является не аккумулятор, тогда следует сразу вызвать эвакуатор
Внимательно проверяйте подключение проводов, иначе несоблюдение полярности станет причиной короткого замыкания, в результате чего из строя выйдет электроника на двух автомобилях
Напряжение АКБ обоих ТС должно быть одинаковым, то есть 12В. Нельзя пробовать подкуривать, если на ТС установлены АКБ разного напряжения
Нельзя запускать двигатель реципиента, когда работает мотор донора. Резкие перепады напряжения негативно повлияют на оба транспортных средства
Отрицательный зажим провода подсоединять необходимо как можно дальше от топливопровода, чтобы исключить возгорание
Ключи зажигания всегда держать в кармане, а не замке зажигания. Это делается на тот случай, чтобы предотвратить срабатывание сигнализации и ЦЗ на автомобилях при запуске двигателей
Дизельные двигатели являются мощнее бензиновых, поэтому их рекомендуется использовать в качестве доноров. Если же автомобиль с дизельным мотором является реципиентом, тогда донором должен выступать авто с аналогичным приводом или бензиновое ТС с достаточным запасом мощности
Прогреть автомобиль донор необходимо в обязательном порядке, чтобы подзарядить свой аккумулятор

Подводя итог, надо отметить, что этот материал будет полезен всем, кто задается целью купить провода для прикуривания автомобиля. Чтобы выбрать пусковые провода, надо учитывать ряд важных рекомендаций. Кроме того, материал научит вас правильному применению пусковых проводов при необходимости прикуривания ТС. В завершении надо отметить, что хранить оснастку необходимо в герметичной упаковке или чехле, исключив попадание влаги. Только при правильном подходе к выбору оснастки и соблюдении инструкции по прикуриванию автомобиля, можно эффективно и быстро осуществить запуск двигателя в случае, когда внезапно разрядился аккумулятор.

Ошибки при подключении стартера, которых следует избегать

Высокопроизводительный стартер предназначен для проворачивания двигателя с большим количеством кубических дюймов или тонн сжатия, но он не может выполнять свою работу, если ему не хватает мощности. Самой большой причиной проблем со стартером из-за отсутствия мощности является неправильная проводка.

Математика для решения этой проблемы довольно проста: если вы переходите на двигатель большего размера и стартер большего размера, вам необходимо переконфигурировать проводку к стартеру. Достаточная мощность является ключевым моментом, поэтому, если у вас возникли проблемы с запуском нового автомобиля, который вы только что купили, или с более мощным двигателем, первым делом следует проверить проводку.

Мы встретились с Доном Мезьером из Meziere Enterprises, чтобы обсудить передовой опыт в области проводки стартера. Мезьер начинает с объяснения, почему у вас могут возникнуть проблемы с проводом неправильного размера, подходящим к вашему стартеру.

Неправильная проводка стартера сильно повлияет на его работу.

«Большой рабочий объем требует переосмысления вещей, как и в случае с подачей топлива, деталями клапанного механизма и так далее. Стартер стал больше, а мощность выросла, поэтому и провод тоже должен стать больше. В Интернете очень легко найти информацию о том, каковы будут ваши процентные потери на заданной длине провода. Вы хотите удержать этот убыток ниже 5 процентов и, если возможно, ближе к 3 процентам. Это самый большой недостаток, который мы видим, это то, что двигатели становятся больше, но размер провода на стартере остался прежним».

Осмотр механических компонентов обычно выявляет любую неисправность. Тем не менее, электрические проблемы для стартера может быть труднее найти, потому что они не так очевидны, как сколотый зуб на шестерне или сломанный соленоид. Эти электрические проблемы скрыты, и их нелегко увидеть, поэтому вам нужно провести много тестов, чтобы отследить их.

«Есть несколько симптомов, которые могут проявиться, если вы не позаботитесь об электрической стороне. Один из самых больших, которые мы видим, — это слабый старт. Это может быть связано с несколькими меньшими проблемами, которые складываются в одну большую. Это не одна вещь, которая плоха, это несколько точек удушья, вызывающих это. Чем больше у вас текущих ограничений в электрической системе, тем больше вероятность возникновения проблем», — объясняет Мезьер.

Общие недостатки на стороне активации

Большинство высокопроизводительных стартеров используют два провода: основной провод большего размера и провод активации меньшего размера. Провод активации подключен к выключателю, который включает стартер — это сигнальная сторона процесса зажигания. Сторона активации встраивает катушку внутри соленоида и тянет ее; когда соленоид вытянут достаточно далеко, шина в заднем соленоиде сдвинется и передаст мощность на сам стартер.

У гонщиков могут возникнуть проблемы, когда они используют провод активации, который слишком мал; в этом случае катушка в соленоиде не будет создавать требуемой «тяги». Это приведет к ухудшению работы соленоида и переключателей в вашей электрической системе. Вы также должны быть уверены, что любой переключатель в этой цепи имеет надлежащие электрические характеристики, которые превышают требования вашего стартера.

Если вы не будете следовать правильным протоколам подключения стартера, это создаст нагрузку на всю электрическую систему. Вы можете очень легко повредить переключатели и другую электронику из-за напряжения, которому они будут подвергаться, когда стартер подключен неправильно.

«Потребность соленоида, который создает начальный пусковой ток, который включает стартер, может достигать 40 ампер», — говорит Мезьер. «Ваша типичная кубическая эстафета не сможет справиться с этим. Если у вас нет реле, вы собираетесь попросить каждый переключатель в цепи выдержать 40-амперный толчок, а большинство переключателей не предназначены для этого. Для гоночных автомобилей обычно используется провод активации 14-го или 16-го калибра для стартера, но он слишком мал… вам нужен провод как минимум 10-го калибра, чтобы выдержать этот 40-амперный пусковой ток».

Обратите внимание на то, как вы подключаете сторону активации вашего стартера. Вам понадобится нечто большее, чем стандартное кубическое реле, чтобы обрабатывать и распределять нагрузку, необходимую для включения стартера, и в большинстве случаев схема, в которой нет реле, создает рецепт катастрофы.

Эта схема подключения — это то, как Мезьер предлагает клиентам подключить свой стартер, чтобы избежать каких-либо проблем.

«В стандартном типе схемы проводки, которую мы рекомендуем, используется реле типа Форда, предназначенное только для стороны активации. Он не будет передавать ток основного кабеля, только 40-амперный сигнал. Вы даете ему хорошее 12-вольтовое питание от шины и прокладываете провод 10 калибра до входа активации стартера. Это лучший способ сохранить эту часть системы здоровой», — говорит Мезьер.

Реле типа Ford следует использовать только для провода активации стартера. Мезьер рекомендует подавать питание на стартер непосредственно от аккумулятора, как это происходит в уличном автомобиле — это устранит слабое место, потому что вы не можете ожидать, что переключатель, рассчитанный только на 75 ампер, выдержит 200-амперный ток. Стартер требует 300 ампер.

По словам Мезьера, перемычки — это еще одна вещь, из-за которой у гонщиков возникают проблемы, когда дело доходит до активации стартера.

«Если в вашем автомобиле есть перемычка, это не то, что будет работать на пике производительности. Как правило, когда есть перемычка, у вас есть какой-то другой переключатель, управляющий основным кабелем и проводом активации вместе», — объясняет Дон. «Перемычка активирует все на стартере. Если ваш переключатель имеет достаточно высокий рейтинг, это нормально, но большинство автомобилей не будут настроены правильно. Большинство используют эту схему подключения, потому что она отключает 12-вольтовое питание от стартера, поэтому у вас нет провода под напряжением, создающего возможную дугу. К сожалению, это неправильный путь и может вызвать много проблем».

Общие слабые места основного провода

Ваш основной пусковой провод — это то, что обеспечивает сок, чтобы все перевернуть, поэтому он должен быть очень прочным. Многие гонщики считают, что провод, который они используют, достаточно большой, но он может не дать достаточного количества сока, необходимого для того, чтобы стартер был доволен.

«Многие автомобили, особенно драгстеры, пропускают провод 4-го калибра через раму к аккумулятору. Он может выглядеть чище, но он не может правильно выдерживать силу тока. Падение будет намного больше, чем 5-процентная потеря, поэтому ваш стартер не увидит напряжение, которое, как вы думаете, оно видит. Это тяжело для стартера, замедляет пуск и может привести к тому, что соединения будут подвергаться большему нагреву, что приведет к сокращению срока службы», — говорит Мезьер.

Размер положительного провода имеет решающее значение, но другой стороной этого является то, как вы заземляете сам стартер. Есть несколько способов заземлить стартер, но лучше всего использовать специальное заземление.

«Есть много автомобилей, сделанных из хромомолибдена, а хромомолибден известен как плохой материал для заземления. Если у вас есть автомобиль, в котором вы полагаетесь на шасси, чтобы вернуть землю обратно к аккумулятору, вы можете получить хорошую проводимость, запустив выделенное заземление. Таким образом, наличие выделенной площадки избавит вас от многих головных болей», — говорит Мезьер.

Есть и другие способы убедиться, что ваш основной провод находится в идеальном состоянии. Первый и самый простой — проверить все ваши соединения — вам нужно посмотреть на все обжимные кольца, чтобы убедиться, что они хорошо зацеплены, весь провод соприкасается с разъемом, и по возможности используйте припой. Коррозия — ваш враг, и вы хотите счистить все, что найдете. Кроме того, убедитесь, что вы используете соответствующие реле в системе. Неправильные реле будут со временем ухудшаться и, в конце концов, выйдут из строя.

Вы должны уделить время правильному подключению стартера и использовать материалы, достаточно прочные, чтобы выдержать электрическую нагрузку, которую вы подаете на стартер. Последнее, с чем вы хотите иметь дело, — это гоночная машина, которая не заводится в вашей пит-стопе или на промежуточных дорожках, из-за чего вы пропустите этап гонки.

Провода какого сечения вам нужны?

по

Цепь

12В представляет собой электрическую цепь низкого напряжения . Он в основном используется в большинстве аккумуляторов. Для производства большего количества электроэнергии (мощности) нам обычно требуется довольно много ампер. Значит нам нужно относительно большие размеры кабеля 12 В .

Теперь, как определить, какой размер провода вам нужен для цепи 12 В?

Пример: Допустим, мы хотим подключить устройство мощностью 200 Вт к батарее 12 В. Это означает, что мы должны использовать размер провода 12 В, который может выдерживать не менее 12,5 ампер (200 Вт / 12 В = 12,5 А). Принимая во внимание правило 80% NEC (мы объясним это позже), вам нужен провод с силой тока не менее 15,62 А. В этом случае нам понадобится провод сечением 16 AWG, так как он рассчитан на ток 17 А.

Далее, если батарея находится на расстоянии от устройства (скажем, 20 футов, 50 футов или даже 80 футов), нам необходимо учитывать падение напряжения (большое воздействие). Это увеличивает необходимые нам усилители, что, в свою очередь, увеличивает размер провода 12 В (нам нужно больше мощности). Возможно, нам придется использовать провод 14 AWG (20 А), провод 12 AWG (25 А) или даже провод 10 AWG (35 А).

На практике мы используем провода от 16 AWG до 3/0 AWG толщиной для цепей 12 В (размер зависит от максимальной мощности и длины провода или падения напряжения).

Мы должны быть очень осторожны при выборе проводов 12В. Если мы выберем провод со слишком низкой емкостью, цепь может загореться (как и батарея).

Чтобы не ошибиться с размером кабеля 12 В, вы можете использовать два ключевых ресурса:

Калькулятор размера кабеля 12 В. Этот калькулятор позволяет оценить минимальную силу тока, которую должен иметь провод. Вы просто вводите общую мощность устройства, которое хотите подключить к проводу 12 В, и вы получите мин. проводные усилители (также учитывалось правило 80% NEC).
Таблица размеров проводов 12 В. В этой схеме подключения указано, какой размер провода 12 В выбрать, если устройство, которое вы хотите использовать с напряжением 12 В, находится на некотором расстоянии (от 15 футов до 90 футов).

Если вы не выберете провод достаточной толщины (имеющий достаточную мощность), вся цепь может загореться.

Вы можете использовать оба этих инструмента для соответствующего размера провода 12 В. Давайте сначала посмотрим на калькулятор размера кабеля 12 В, прежде чем мы перейдем к всеобъемлющей таблице размеров провода 12 В:

Как рассчитать необходимое сечение провода 12 В (теоретически)?

Мы рассчитываем теоретический размер провода 12 В в два этапа:

Рассчитываем силу тока (на основе мощности). Прежде всего, мы должны выяснить, сколько ампер будет работать в цепи 12 В, если мы запустим устройство на 100% мощности. Это означает, что мы берем макс. мощность и разделите ее на 12 вольт, чтобы получить амперы. Мы используем это основное уравнение электрической мощности:
P (Ватт) = I (Ампер) × V (Вольт)
Теперь мы должны выразить электрический ток (I, измеренный в амперах) и подключить 12В ‘ потому что у нас 12-вольтовая цепь:
I (Ампер) = P (Ватт) / 12 В
С помощью этой формулы мы можем рассчитать, сколько ампер может работать в цепи 12 В. Пример: если мы хотим запустить устройство мощностью 150 Вт, нам потребуется I = 150 Вт / 12 В = 12,5 ампер.
Вдобавок к рассчитанным амперам, мы должны применить правило 80% National Electric Code (NEC). В нем говорится, что рассчитанные амперы должны представлять не более 80% мощности используемого нами провода. Это мера безопасности; выбор большего провода предотвратит возгорание цепи 12 В. Чтобы учесть это правило, мы просто умножаем рассчитанный ток на коэффициент 1,25 следующим образом:
Мин. Сила тока = расчетный ток × 1,25
В нашем случае 150 Вт это дает:
Мин. Сила тока (150 Вт) = 12,5 А × 1,25 = 15,63 А

Это означает, что нам нужен размер провода с силой тока 15,63 А или выше. Чтобы выбрать правильный размер провода AWG для 12-вольтовой цепи, обратитесь к полной таблице размеров проводов AWG здесь.

Из этой диаграммы видно, что провод 18 AWG имеет силу тока 14 А (медный провод, средняя температура 75°C). Этот провод слишком мал в нашем случае; если вы выберете провод 18 AWG, вы, скорее всего, поджарите цепь.

Правильный размер провода для цепи 150 Вт 12 В: 16 AWG с силой тока 17 А. Эта сила тока 17 А больше, чем минимально необходимая сила тока 15,63 А, которую мы рассчитали.

Используя этот расчет и сверившись с таблицей размеров проводов AWG, вы можете правильно выбрать размер провода 12 В для устройств, которые находятся на расстоянии 0 футов (это теоретический калькулятор, для практического использования вы должны свериться с таблицей мощности усилителя размера провода 12 В). вы найдете далее) .

Чтобы помочь вам с этим калькулятором, мы создали калькулятор, который делает все это автоматически (включая учет правила 80% NEC):

Калькулятор размера кабеля 12 В (на расстоянии 0 футов)

Здесь вы просто вводите макс. мощность устройства, которое вы хотите использовать с батареей 12 В, и вы получите минимальную мощность, которую должен иметь провод цепи:

Вот как использовать этот калькулятор:

Вы можете использовать наш пример для устройства мощностью 150 Вт 12 В. Переместите ползунок мощности на «150», и вы получите расчетную минимальную требуемую силу тока: 15,63 А.

Исходя из этого мин. тока, вы можете выбрать правильный размер провода для этой цепи 12 В, ознакомившись с таблицей размеров проводов AWG.

Учет падения напряжения (размеры проводов 12 В, используемые на практике)

Вот как теоретически можно рассчитать необходимый размер провода 12 В для любого устройства. Однако на практике нам нужно более крупных (толстых) проводов .

Почему?

Потому что мы должны учитывать падение напряжения. Все провода имеют длину не менее нескольких футов (10 футов, 20 футов, 30 футов и т. д.). Когда электричество проходит по этому проводу, напряжение (первоначально 12 В) падает до 10 В, 8 В, 6 В и так далее. В системе 12 В падение напряжения не должно превышать 3% на фут длины провода.

Если напряжение падает, а мы все еще хотим сохранить макс. мощность, необходимая нашему устройству, у нас есть только один выбор (согласно уравнению электрической мощности):

Увеличьте силу тока.

Схема сама увеличит силу тока, когда обнаружит падение напряжения. Это происходит автоматически. Что вам нужно сделать, так это признать, что ваша схема нуждается в большем количестве усилителей.

Пример: Если вы теоретически подсчитали, что вашему устройству на 12 В требуется ток 15 А (и это соответствует правилу NEC 80%), вы теоретически используете провод 14 AWG с силой тока 20 А.

Однако на практике у вас есть провод длиной 25 футов. Это уменьшит напряжение с 12 В до, скажем, 8 В, и теперь вам потребуется 22,5 ампера для обеспечения того же количества энергии (мощности). Это также означает, что провода 14 AWG будет недостаточно. Вместо этого вам придется использовать провод 10 AWG с силой тока 35 А.

Расчет падения напряжения довольно сложен. На самом деле никто не делает это вручную. Вместо этого электрики сверяются с таблицей размеров проводов на 12 В.

В этой таблице указано, какое сечение провода необходимо использовать для 12-вольтовой цепи, требующей определенного количества ампер на определенном расстоянии. Проще всего объяснить это, просто взглянув на таблицу размеров 12-вольтовых проводов здесь:

Таблица размеров проводов 12 В

(прокрутите вправо и вниз)

Длина (в футах):	Провод 5 А, 12 В (60 Вт):	Провод 10 А, 12 В (120 Вт):	Провод 15 А, 12 В (180 Вт):	Провод 20 А, 12 В (240 Вт):	Провод 25 А, 12 В (300 Вт):	Провод 30 А, 12 В (360 Вт):	Провод 40 А, 12 В (480 Вт):	Провод 50 А, 12 В (600 Вт):	Провод 60 А, 12 В (720 Вт):
*15 футов*	16 АВГ	12 АВГ	10 АВГ	10 АВГ	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 АВГ
*20 футов*	14 АВГ	12 АВГ	10 АВГ	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 АВГ	4 АВГ
*25 футов*	14 АВГ	10 АВГ	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 АВГ	4 АВГ	2 АВГ
*30 футов*	12 АВГ	10 АВГ	8 АВГ	6 АВГ	6 АВГ	4 АВГ	4 АВГ	2 АВГ	2 АВГ
*40 футов*	12 АВГ	8 АВГ	6 АВГ	6 АВГ	4 АВГ	4 АВГ	2 АВГ	2 АВГ	1 АВГ
*50 футов*	10 АВГ	8 АВГ	6 АВГ	4 АВГ	4 АВГ	2 АВГ	2 АВГ	1 АВГ	1/0 AWG
*60 футов*	10 АВГ	6 АВГ	6 АВГ	4 АВГ	2 АВГ	2 АВГ	1 АВГ	1/0 AWG	2/0 АВГ
*70 футов*	10 АВГ	6 АВГ	4 АВГ	2 АВГ	2 АВГ	2 АВГ	1/0 AWG	2/0 АВГ	2/0 АВГ
*80 футов*	8 АВГ	6 АВГ	4 АВГ	2 АВГ	2 АВГ	1 АВГ	1/0 AWG	2/0 АВГ	3/0 AWG
*90 футов*	8 АВГ	4 АВГ	4 АВГ	2 АВГ	1 АВГ	1/0 AWG	2/0 АВГ	3/0 AWG	3/0 AWG

Вот как вы можете прочитать таблицу размеров проводов 12 В:

Допустим, у нас есть устройство мощностью 300 Вт, которое мы хотим использовать с батареей 12 В.
