Что такое датчик АБС и признаки неисправности — Иксора

АБС — система, которая препятствует блокировке колес во время торможения, что позволяет автомобилю сохранять свою устойчивость, управляемость и безопасность в случае резкого торможения.

В систему АБС входят:

блок управления
гидравлическое устройство
тормозные элементы колес
сенсорные датчики вращения частоты оборотов

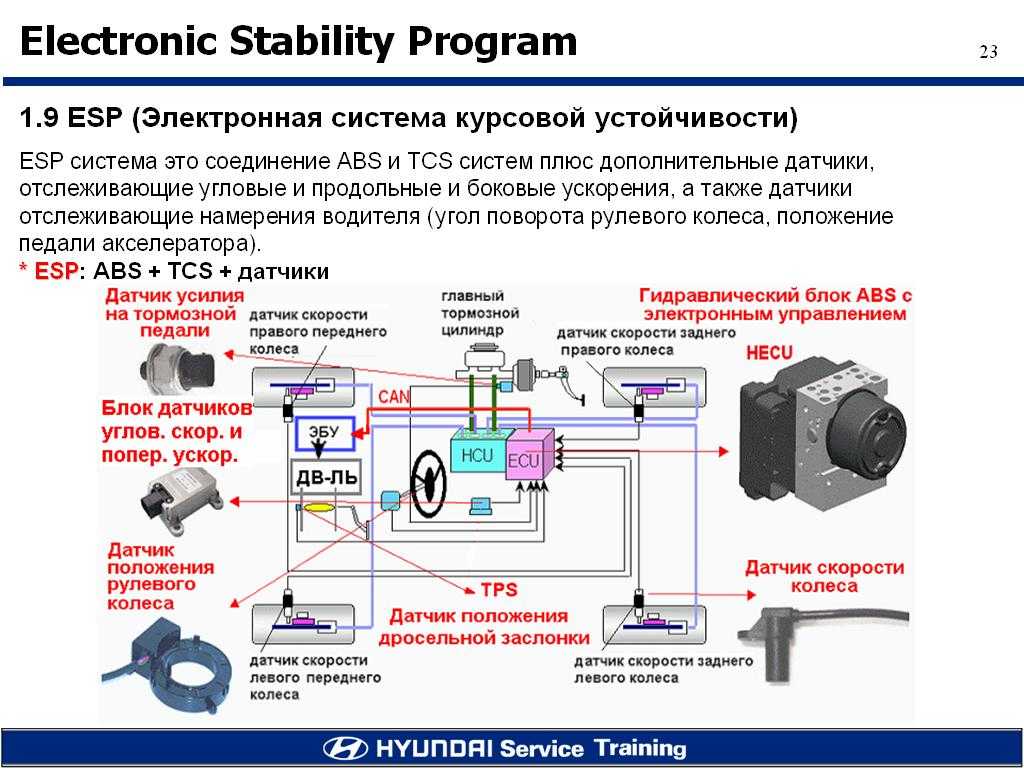

АБС также может включать в себя противобуксовочную систему, узел электронного контроля устойчивости и механизм помощи при экстренном торможении.

Основа системы АБС — в блоке управления, который принимает импульсы с датчиков частоты вращен6ия колеса, получает данные о скорости, обрабатывает полученные данные и передает их на коробку передач, в систему управления шасси, навигационную и противооткатную системы.

Особенность работы датчика заключается в том, что давление от главного тормозного цилиндра обеспечивает оптимальное нажимное усилие в тормозных суппортах, что прижимает колодки к тормозным дискам и обеспечивает торможение. Работы системы ABS позволяет сохранять это давление стабильным вне зависимости от силы нажатия водителем на педаль тормоза, что исключает блокировку колес при, например, экстренном торможении.

Датчики бывают двух типов:

пассинвые — применяются для зубчатых колес, сравнительно большие по размеру, менее точные по сравнению с активным типом датчиков АБС, однако прочные и легко диагностируются на наличие неполадок. В настоящее время встречаются редко и практически не используются на современных автомобилях

активные — применяются для зубчатых колес и колес с магнитным кодирующим устройством. Для работы таких датчиков необходимо внешнее питание, отличаются от своих предшественников высокой точностью, однако чувствительны к месту установки и загрязнениям. Наиболее практичным вариантом активного датчика являются магниторезиститвные датчики, которые не чувствительны к месту установки и способны обнаруживать сигнал практически на любых скоростях

При возникновении неисправности в системе АБС, происходит ее деактивация при сохранении работы тормозной системы.

Признаками неисправности АБС является изменение характера торможения автомобиля, которое становится менее эффективным, включение лампы аварийного индикатора на панели приборов.

Диагностика системы ABS

Неисправная система ABS не способна выполнять возложенные на нее функции, поэтому нуждается в срочном ремонте.

Самая распространенная причина неисправности датчика ABS заключается в обрыве проводки. Такая поломка диагностируется без участия специалистов автосервиса, однако вам потребуется использовать тестер, который необходимо подключить к разъемам датчика для измерения уровня сопротивления. Оптимальные показатели сопротивления различаются для каждого автомобиля в зависимости от его марки. Поэтому, чтобы узнать оптимальное значение, обратитесь к сервисной книжке транспортного средства Если при измерении сопротивления вы обнаружили, что его значение близко к нулю — скорее всего в системе произошло короткое замыкание, необходимо снять датчик, чтобы избавиться от замыкания.

Если же значение стремится к бесконечности, скорее всего произошел обрыв в проводки, которые требует ремонта цепи.

Случаются ситуации, когда датчик АБС не подлежит ремонту и требует замены. В таких случаях важно не ошибиться с выбором новой детали.

Найти подходящий датчик ABS вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Проводите замену моторного масла и масляного фильтра в соответствии с техническими требованиями автопроизводителя.

Производитель	Название детали	Номер детали	Применяемость*
BOSCH	Блок ABS	0265223002	BMW 5 седан IV (E39) 1995-2003; BMW 7 III (E38) 1995-2001
BOSCH	Датчик ABS. давления	0261230266	AUDI A1 (8X1) 2010-НВ; SKODA Fabia II (5J2) 2010-НВ; SKODA Rapid III (Nh4) 2012-НВ; VOLKSWAGEN Golf VI (5K1) 2008-2012; VOLKSWAGEN Tiguan (5N1, 5N2) 2010-НВ
BOSCH	Датчик ABS. давления	0261230308	FORD Focus III (BM_) 2011-НВ; FORD Kuga II (MA) 2013-НВ; LAND ROVER Freelander II (FA) 2011-НВ; LAND ROVER Range Rover Evoque (LV) 2011-НВ
BOSCH	Датчик ABS	0986594522	CITROEN C5 (RD_) 2008-НВ; PEUGEOT 407 (6D_) 2004-2010
BOSCH	Датчик ABS	0265007102	FIAT Palio (373) 2012-НВ
BOSCH	Датчик ABS	0265007905	NISSAN Qashqai (J10E) 2007-2013

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).Полезная информация:

Зачем нужны датчики износа колодок?
Загорается датчик давления масла – что делать?
Замена датчика кислорода на ВАЗ 2114 (Samara)

Тормозная система ABS: проблемы и их устранение — журнал За рулем

В конце 70-х годов началось серийное производство первой тормозной системы ABS, с помощью которой стало возможным повысить уровень безопасности во время критических ситуаций, связанных с необходимостью торможения. Различные дорожные условия (мокрое и скользкое покрытие) или внезапно возникшие препятствия приводили при экстренном торможении автомобилей без ABS к блокированию колес.

Следствием этого являлась потеря водителем способности управления автомобилем. В автомобилях, оснащенных ABS, предотвращается блокирование колес, и они остаются управляемыми в любое время, даже в случае торможения до полной остановки или экстренного торможения.

Система ABS состоит из следующих узлов:

— блок управления

— гидравлического блока

— сенсорные датчики числа оборотов

— колесные тормозные механизмы

Управляющее устройство является сердцем системы. В нем происходит прием сигналов от сенсорных датчиков числа оборотов колес и их оценка. Из этих данных складывается информация о скольжении колес при торможении, замедлении или ускорении. В цифровом регуляторе, который состоит из двух независимых друг от друга и работающих параллельно микроконтроллеров для каждой пары колес, эта информация обрабатывается. Образованные на основании этой информации сигналы регулирования, в виде исполнительных команд, поступают на магнитные клапаны гидравлического блока, которые и выполняют команды управляющего устройства.

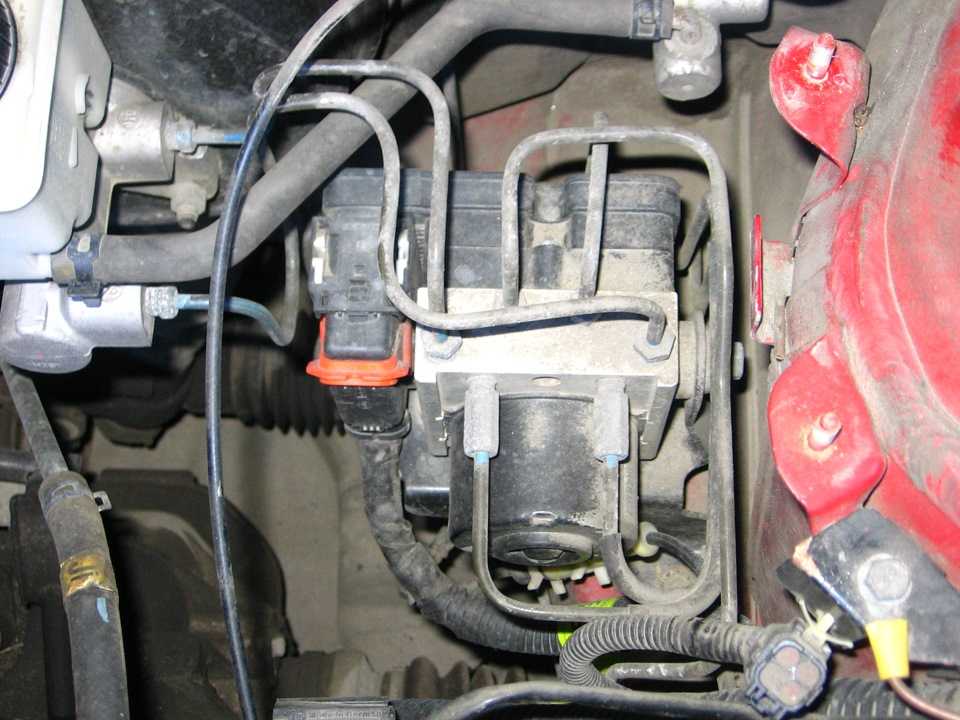

Располагается гидравлический блок между главным тормозным цилиндром и тормозными цилиндрами суппортов. В тормозных цилиндрах суппортов, давление, поступающее от главного тормозного цилиндра, преобразуется в нажимное усилие, которое прижимает тормозные колодки к тормозным дискам или тормозным барабанам. Даже в случае экстренного торможения, когда водитель давит на педаль тормоза изо всех сил, давление в тормозной системе после гидравлического блока остается оптимальным.

При торможении до полной остановки система ABS регулирует давление в системе тормозного привода, которое должно быть направлено в устройство непосредственного торможения. Оно подбирается для каждого колеса индивидуально, в зависимости от того, замедляется ли колесо, ускоряется ли оно или находится на грани полной блокировки.

Это регулирование происходит следующим образом: сенсорные датчики числа оборотов определяют число оборотов передних колес и дифференциала задней оси (для задне-приводных и полно-приводных автомобилей), а также число оборотов задних колес. Эти данные необходимы управляющему устройству для расчета окружной скорости колес. Как только управляющее устройство высчитывает, что одно или несколько колес находятся на пороге блокирования, подается команда на магнитные клапаны и обратный насос соответствующего колеса. Каждое переднее колесо получает такое воздействие от «своего» магнитного клапана, что достигается максимально возможный эффект торможения, исключающий его полную блокировку. Причем это происходит независимо от других колес. В задне- и полно-приводных автомобилях, имеющих только один сенсорный датчик числа оборотов на дифференциале задней оси, колесо с наибольшей «склонностью» к блокированию определяет значение тормозного давления для обоих колес. Вследствие этого колесо с лучшим коэффициентом сцепления тормозится несколько меньше, и тормозной путь получается несколько больше, однако управляемость автомобиля в этом случае все равно гораздо лучше. В автомобилях с сенсорными датчиками для каждого из задних колес регулирование происходит так же, как и на передних колесах.

Управляющее устройство управляет магнитными клапанами в трех различных рабочих положениях:

— в первом рабочем положении (образование давления) главный цилиндр и тормозной цилиндр суппорта связаны друг с другом. Это означает, что впускной клапан открыт, а выпускной — закрыт. Давление может беспрепятственно нарастать.

— во втором рабочем положении (удержание давления) связь между главным цилиндром и тормозным цилиндром суппорта прерывается. Давление в системе тормозного привода остается постоянным. Это означает, что на впускной клапан подается сигнал, и клапан вследствие этого остается закрытым, предотвращая нарастание давления.

— в третьем рабочем положении (снижение давления) давление в системе тормозного привода уменьшается. Это означает, что на выпускной клапан подается сигнал сброса давления, и он открывается. Одновременно давление снижается за счет включения обратного насоса. Впускной клапан закрыт.

Три различных рабочих положения позволяют увеличивать или уменьшать давление в системе тормозного привода по ступенчатому циклу, благодаря шаговому воздействию на магнитные клапаны. При срабатывании системы ABS эти рабочие положения сменяются 4–10 раз в секунду, в зависимости от особенностей дорожного покрытия.

Если в системе обнаруживается неисправность, она тотчас же выключается. Тормозная же система автомобиля в этом случае продолжает работать эффективно, но уже без помощи ABS. О выходе из строя системы ABS водителю сигнализирует аварийная лампочка на передней панели. В зависимости от года выпуска автомобиля и типа ABS, существует несколько способов для поиска неисправности или диагностики, но начинать нужно с самых простых:

— неисправные предохранители

Осмотр блока предохранителей исключает первый источник неисправности, если вы убедитесь в том, что все предохранители, связанные с системой ABS, находятся в рабочем состоянии.

— визуальная проверка

Необходимо осмотреть разъемы, определить, нет ли потертостей на проводах, которые могут привести к возможному короткому замыканию, нет ли следов загрязнения или механического повреждения на сенсорных датчиках числа оборотов и/или на колесиках датчиков и все ли соединения с массой в порядке.

К сожалению, нередко бывает так, что шины неправильно подобраны по размеру, что впоследствии также может стать причиной выхода из строя системы ABS.

— также необходимо проверить на состояние и наличие люфта, ступичные колесные подшипники.

— необходимо проверить рабочую тормозную систему на тормозном стенде, также обязательна проверка на герметичность.

Если во время этих проверок неисправности не выявлено, следует провести дальнейшие измерения. Для этого существуют различные возможности. Они зависят, например, от года выпуска и типа автомобиля и от имеющихся в наличии приборов для проведения проверки. Если система ABS приспособлена для проведения диагностики, то можно при помощи специального прибора для диагностики ознакомиться с информацией из банка неисправностей и запросить значение величин и параметры. Если прибора для диагностики нет в наличии или система ABS не приспособлена для проведения диагностики, то последующие измерения можно провести с помощью осциллоскопа или тестера. Однако очень важно всегда иметь перед собой электрическую схему проверяемой системы.

Опыт показывает, что большинство неисправностей вызвано вследствие неисправности разъемов, обрыва проводников или вследствие нарушения соединения с массой. Эти неисправности, как правило, легко определить с помощью тестера или осциллоскопа.

Прежде чем приступить к измерениям, убедитесь, что аккумулятор автомобиля полностью заряжен, чтобы во время измерений можно было заметить возможные падения напряжения на проводниках/разъемах.

Также неисправности могут возникнуть по причине выхода из строя сенсорных датчиков числа оборотов, которые мы более подробно рассмотрим.

Сенсорные датчики числа оборотов размещены непосредственно над импульсным ротором, который связан со ступицей или приводным валом. Полюсный сердечник, вокруг которого находится обмотка, связан с постоянным магнитом, магнитное поле которого проникает в индуктор. Вращательное движение импульсного ротора и связанная с этим смена зубьев и межзубных впадин вызывает изменение магнитного потока через полюсный сердечник и обмотку. Изменяющееся магнитное поле индуцирует в обмотке переменное напряжение, которое и измеряется. Частота и амплитуда этого напряжения соответствуют числу оборотов колеса.

Для проверки сенсорного датчика числа оборотов необходимо измерить сопротивление и напряжение в системе. Величина сопротивления должна составлять от 800 Ом до 1200 Ом (руководствоваться паспортными величинами). Если сопротивление равно 0 Ом, речь идет о коротком замыкании, если величина сопротивления равна бесконечности — об обрыве.

Если же датчик вышел из строя и необходима его замена, основным критерием выбора должно быть качество, поэтому производителя стоит выбирать более тщательно, т.к. исправная тормозная система ABS — это безопасность водителя и пассажиров. Компания Hella предлагает широкий ассортимент сенсорных датчиков числа оборотов для различных марок и моделей автомобилей. С полным списком вы можете ознакомиться здесь.

Загорелся «ABS»: Диагностика неисправности тормозной системы

Как выяснить, что случилось с антиблокировочной тормозной системой?

До появления в автомобилях в 70-х годах 20 века системы «ABS», таковые были менее безопасными, если сравнивать их с сегодняшними современными автомашинами. Особенно это касалось того момента, когда водителю приходилось двигаться или по мокрой, или по заснеженной обледенелой дороге. В те годы старые автомобили как правило оснащались не очень-то качественными колесами (шинами), не вполне надежным задним приводом, а также обычной и простой тормозной системой без всякой электроники. Но сегодня как вы знаете друзья, все изменилось в лучшую сторону. В наши дни большинство из водителей даже и не задумываются о стоящих на машинах современных тормозных системах. Сегодня каждый из нас (водителей) чувствует себя за рулем автомобиля уверенно и надежно, даже при движении по дороге, которая занесена снегом в несколько сантиметров или конкретно обледенела. Дело все в следующем. Большинство современных машин в наше время оснащены (оснащаются) передним приводом, который и придает водителям уверенности при находении за рулем автомашины. И более того, эти автомобили оборудованы еще и новейшими современными электронными системами безопасности, которые контролируют сцепление автомобиля с дорожным покрытием, и отличной современной резиной, которая демонстрирует на скользкой дороге просто какие-то чудеса сцепления с такой трассой. Одной из самых важных систем в любом современном автомобиле на сегодня является антиблокировочная тормозная система (ABS), которая существенно снижает тормозной путь машины и предотвращает блокировку колес, которая может привести к потере сцепления с дорогой и соответственно далее к заносу.

Смотрите также: Как остановить автомобиль на снегу с системой «ABS»

Система «ABS» стала в автопромышленности уже стандартным оборудованием, она в наши дни устанавливается фактически на каждый современный автомобиль выпускаемый автомобилестроительными компаниями. Как мы не раз уже писали, данная система «ABS» состоит из нескольких деталей, а именно, из датчиков скорости, которые устанавливаются конкретно на колеса машины, из электронного блока управления антиблокировочной тормозной системой и также гидравлических клапанов, которые по определенному сигналу электронного блока тут-же регулируют в каждом колесе определенное тормозное усилие не прибегая к помощи водителя (без его участия).

Колесные датчики «ABS» отслеживают скорость вращения каждого колеса автомобиля и постоянно передают данные авто-компьютеру. Как только системный блок «ABS» начинает замечать (видеть), что колесо перестает вращаться, то он тут-же активирует клапана гидравлической тормозной системы и она в свою очередь моментально начинает снижать тормозное давление в этом самом колесе. В итоге давление тормозной жидкости в колесе тут-же падает и тормозное усилие снижается, что способствует далее разблокировки колеса и возврату сцепления с дорогой. Этот процесс через компьютер машины повторяется несколько раз в секунду и до тех пор, пока автомобиль полностью не остановится или водитель сам не отпустит педаль тормоза.

Блок управления «ABS» и компьютер автомобиля каждый раз при включении зажигания автоматически проводит самотестирование антиблокировочной тормозной системы. То есть, каждый раз, когда вы заводите автомобиль сразу происходит автоматический тест системы «ABS». В том случае, если во время самотестирования авто-компьютер получает недостаточно данных от датчиков, от блока управления ABS и от гидравлических клапанов тормозной системы, то на приборной панели автомобиля загорается сигнальная лампа со значком «ABS». Например допустим, если компьютер автомобиля или тот же блок управления «ABS» не получил обратного сигнала от гидравлического насоса тормозной системы или от того-же клапана установленного на каждом колесе, то на приборке (на панели) сразу загорится сигнал «ошибка ABS»,- в виде значка (индикатора).

Обратите друзья ваше внимание конкретно на то, а именно, не смотря на неисправность системы «ABS» и появление на приборной панели ее горящего «сигнала-значка ABS» в самом автомобиле, как правило по-прежнему продолжает работать механическая тормозная система и вы спокойно можете без боязни продолжать движение на машине, но уже без этой электронной системы в помощи блокировки колес во время торможения. То есть другими словами можно сказать, что при поломке системы «ABS» Вы можете безопасно пользоваться своим автомобилем. Правда в этом случае необходимо быть крайне осторожным при торможении на мокрой, заснеженной или скользкой дороге, так как без данной системы «ABS» колеса вашего автомобиля могут переодически блокироваться. Поэтому друзья мы не рекомендуем вам в случае неисправности системы «ABS» эксплуатировать свою машину без соответствующего ремонта долгое время. Таким образом всем водителям должно быть понятно, что в случае выдачи авто-компьютером «ошибки системы ABS» необходимо как можно скорее установить причину этой неисправности и устранить ее в самый короткий срок.

Неисправность системы «ABS».

И так допустим. В вашем автомобиле, на приборной панели горит сигнальная лампа или значок предупреждающий вас о проблемах с антиблокировочной тормозной системой. Что необходимо делать в этом случае?

Во-первых, для начала надо убедиться, что загоревшийся индикатор значка указывает именно на проблему с «системой ABS», а не на неисправность всей тормозной системы автомобиля.

Для этого необходимо внимательно прислушаться к своей машине при торможении и обратить свое внимание на педаль тормоза. Если при торможении вы начали слышать посторонние шумы (свист, стуки, скрипы и т. п. звуки) или же педаль тормоза в машине стала слишком мягкой (мягче, чем обычно), то ваша задача,- прямой дорогой в технический автоцентр, где специалисты должны провести тщательную диагностику всей тормозной системы машины. Помните пожалуйста, что все эти признаки указывают на серьезную неисправность всей тормозной системы автомобиля, что может привести вас во время движения к аварии. Поэтому друзья запомните, если тормоза вашего автомобиля стали очень плохими, мягкими и не совсем обычными, мы не рекомендуем Вам выезжать на дорогу общего пользования при таких тормозах, так как это может быть очень опасным. В таком случае надо вызвать эвакуатор.

Также, чтобы конкретно выяснить, что загоревшийся значок-символ «ABS» неисправности стал причиной именно антиблокировочной тормозной системы автомобиля, вам необходимо также убедиться, что в тормозную систему машины не попал воздух, что педаль тормоза на автомобиле по-прежнему жесткая, а не стала слишком мягкой, и еще убедиться в том, что в тормозной системе нет утечки тормозной жидкости. Для этого необходимо сначала проверить уровень тормозной жидкости в бачке, а затем только все тормозные трубки и шланги на предмет их разгерметизации или обрыва.

Кроме всего прочего надо помнить, что при включенном зажигании, увидев на приборной панели такой загоревшийся «значок-символ ABS» не надо никогда паниковать. Может быть это всего-навсего обычная ошибка самой электроники автомобиля. Поэтому в такой ситуации надо выключить зажигание и вынуть ключ из замка, а затем заново включить зажигание и проверить еще раз, появляется ли снова на приборке (на панели) «значок-символ ABS». Повторить этот процесс нужно несколько раз. Вполне возможно, что это действительно ошибка компьютера автомобиля и после нескольких таких включений и выключений зажигания эта ошибка системы «ABS» просто исчезнет.

Если все-же после нескольких попыток включения и выключения зажигания данная ошибка системы «ABS» на приборной панели не пропадет, то есть не исчезнет, то у вас есть два варианта:

Первый; — отправиться в автосервис и провести тщательную компьютерную диагностику всего автомобиля. Главная особенность диагностики системы «ABS» заключается в следующем, то есть, в электронном опросе блока «ABS» с помощью специального оборудования на всевозможные ошибки в его системе.

Смотрите также: Руководство по зимней эксплуатации автомобиля

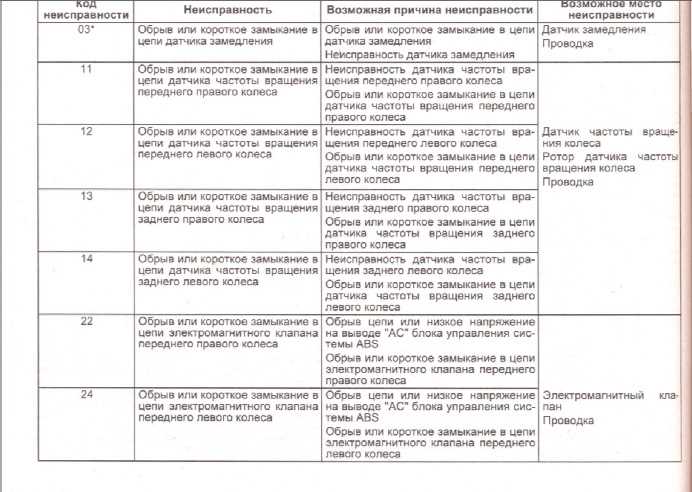

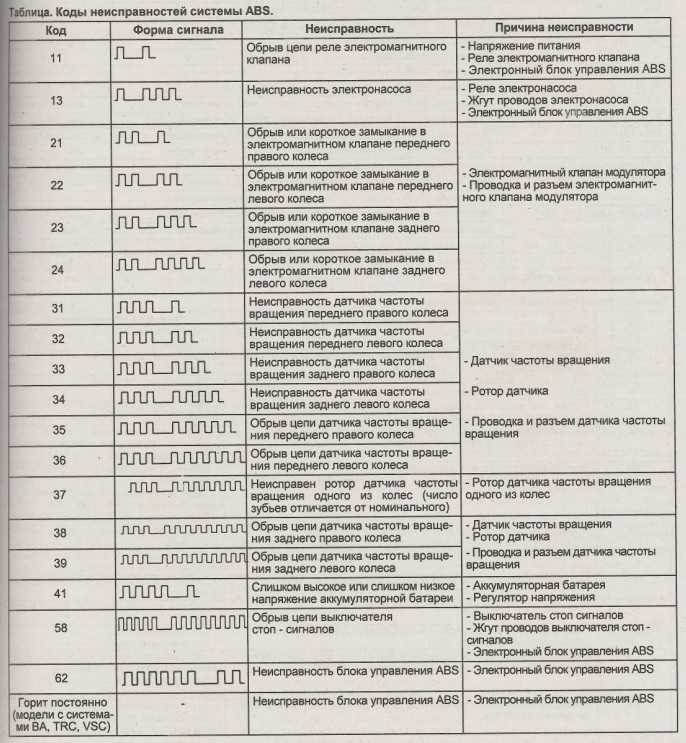

С помощью подобной диагностики специалист сможет быстро определить «код» ошибки в системе «ABS», который конкретно и привел к появлению на приборной панели сигнального «значка-символа ABS».

Также, этот самый «код ошибки» даст конкретную подсказку, где именно надо искать причину неисправности всей системы «ABS».

Второй вариант нужен только тем водителям, кто хочет докопаться до этой самой истины самостоятельно и собственными силами. Для того, чтобы не использовать (не применять) дорогостоящего диагностирующего оборудования тестирования системы «ABS», вам необходим сервис-мануал на ваш автомобиль (книга по ремонту и эксплуатации вашей модели автомобиля), также простой автомобильный инструмент который продается в любом автомагазине и естественно мультиметр с высоким сопротивлением (с высоким импедансом). Если вы не можете найти в продаже необходимую книгу по ремонту вашей модели автомобиля, то поищите пожалуйста ее в сети «Интернет» или скачайте ее на компьютер или на свой смартфон.

Обращаем друзья ваше внимание на следующее, что в некоторых автомобилях вы можете получить прямой доступ к диагностике тех-же «кодов неисправности», которые хранятся в компьютере автомобиля, и все это без использования специального диагностирующего сканера. Для этого необходимо проверить каждый электронный блок своего автомобиля (в том числе и блок управления «ABS») с помощью старого проверенного способа, а именно, с помощью двух простых проводов которые вы должны подключить к соответствующим разъемам электронных систем машины. Например, вы можете подключить эти два провода для проверки замыкания цепи в том-же блоке управления «ABS», для чего необходимо подключить эти два провода прямо к разъему блока управления «ABS» и замкнуть провода булавкой или обычной скрепкой. Если после этой проведенной процедуры ошибка «значка-символа ABS» с приборной панели исчезнет, то причина такой ошибки находится в самом блоке управления антиблокировочной тормозной системы. Точно также и таким же способом можно соединить с помощью скрепки или булавки и без использования проводов, другие определенные и необходимые контакты.

Если же уважаемые автомобилисты ваша машина оснащена более современным компьютером, где диагностика выявления ошибок осуществляется только при помощи подключения сканера к диагностирующему порту «OBD II» (On-Board Diagnostic), то чтобы установить причину «появления значка-символа ABS» на приборной панели вам понадобится только электронная диагностика, которую вы сможете сделать либо в техническом центре, либо сами, но уже с помощью купленного вами недорогого сканера ошибок к порту «OBD II».

Предположим следующее, что у вас нет пока никакой информации об ошибках в компьютере автомобиля, которые и привели к появлению на приборной панели «значка-символа ABS». Не спешите проводить компьютерную диагностику. Для начала сами проверьте предохранитель блока управления «ABS». Ведь частой причиной неисправности работы системы «ABS» становится обычный выход из строя предохранителя блока управления антиблокировочной тормозной системы.

И так следуем далее, вы проверили предохранитель блока управления «ABS» который оказался в рабочем состоянии. Что делать теперь? А теперь вы должны с помощью мультиметра проверить напряжение и сопротивление во всех электронных частях системы «ABS». Для этого ознакомьтесь с руководством по эксплуатации и ремонту вашего автомобиля а именно, со всеми соответствующими контрольными значениям напряжения и соответствующего сопротивления в датчиках «ABS» и в самом электронном блоке «ABS».

Смотрите также: Что ломается чаще всего в подержанных автомобилях

Правда надо не забыть еще перед этим проверить основной жгут проводов, которые подсоединены к блоку управления «ABS». Внимательно осмотрите весь жгут проводов отвечающий за работоспособность всей системы «ABS» на предмет их повреждений. Также, вытащите разъем данного жгута проводов из блока управления «ABS» и осмотрите тщательно все контакты в разъеме, на предмет их загрязнения или окисления. Все контакты у проводов в жгуте должны быть чистыми. Если контакты нуждаются в очистке, то с помощью специального аэрозольного спрея для очистки электрических контактов и разъемов возьмите и очистите разъем от этого загрязнения.

Также, при осмотре контактов разъема жгута проводов системы «ABS» обратите ваше внимание на коррозию контактов. Помните пожалуйста, что даже микроскопические химические вещества окисления и коррозии могут серьезно влиять на сопротивление в электрической цепи системы «ABS». По проводам, как многие знают, передается небольшой вольтаж электричества (милливольты) и даже малейшее увеличение сопротивления из-за загрязнения контактов разъема может привести к неправильной работе всей электронной части системы «ABS», а также вызвать ошибку в данной системе, которая и приводит к загоранию на приборной панели индикации «ABS».

Если контроллер системы «ABS» выглядит целым и находится в рабочем состоянии, а отсоединение разъема жгута проводов системы ABS от блока антиблокировочной тормозной системы вам не помогло решить проблему горящего «значка-символа ABS» на приборной панели, то настало время проверить исправность датчиков скорости вращения колес, которые передают информацию блоку управления «ABS». Для этого необходимо изначально замерить сопротивление этих датчиков, сверив их с контрольными значениями указанными в руководстве по ремонту вашего автомобиля.

Если это сопротивление в пределах допустимых норм, то приступайте к визуальному осмотру самих датчиков скорости вращения колес, самих проводов подходящих к ним и к инспекции (осмотру) состояния каждой оси зубчатой шестеренки (или на каждой ступице колеса), которые устанавливаются в машине на каждом колесе. Как правило, подобные датчики относящиеся к механическим сенсорам устанавливались на старые автомобили.

Также, сегодня во многих современных автомобилях в настоящий момент используются датчики, которым необходимо питание электричеством. Как правило используются «датчики ABS» основанные на «эффекте Холла» (внутри датчика установлена пластина-полупроводник), которые, при взаимодействии с магнитным кольцом на ступице колеса фиксируют изменение самого магнитного поля и скорость образования электронов на пластине внутри «датчиков ABS».

К большому сожалению, не во всех автомобилях эти «датчики ABS» и провода, по которым сигнал от датчиков отправляется в блок управления системой «ABS», надежно защищены от агрессивной внешней среды. В конечном итоге эти провода и датчики могут выйти из строя из-за повреждения и попадания на них грязи.

Для того, чтобы проверить состояние датчиков скорости вращения колес и провода системы «ABS» необходимо для начала, снять колеса с машины, а именно, поочередно поднимать машину домкратом с нужной стороны и снимать каждое колесо.

Так вы получите свободный доступ к датчикам и к проводам.

Если при осмотре жгута проводов системы «ABS» и датчиков скорости вращения колес Вы обнаружили какие-то повреждения (или датчик скорости вращения колес не надежно закреплен или он болтается), то можете считать, что вы нашли причину появления ошибки на приборной панели, которая и сообщала вам об неисправности системы «ABS».

Но если же при осмотре этих проводов и «датчиков ABS» вы не обнаружили на них никаких внешних повреждений, то снимите все датчики скорости системы «ABS» со ступицы (или с оси) и проверьте их сопротивление как мы уже говорили, с помощью мультиметра (если вы не сделали это ранее). Контрольные же значения сопротивления в датчиках скорости вращения колес можно посмотреть в специальных книгах по ремонту и эксплуатации вашей модели автомобиля.

Также еще мы советуем всем владельцам автомобилей время от времени проводить осмотр проводов датчиков вращения колес системы «ABS», делайте это даже в том случае, если антиблокировочная тормозная система машины работает исправно и на приборной панели не загорается «значок-символ ABS». Дело тут вот в чем, все провода и датчики вращения колес находятся снизу автомобиля и они постоянно подвержены агрессивному воздействию внешней среды. Помните друзья, что самым главным врагом для проводов и датчиков является соль, которая содержится в дорожном реагенте, в воде и в снеге.

По каким причинам горит индикатор «ABS» на приборной панели, если датчики и блок управления с проводами «системы ABS» исправны?

Если после тестирования вы обнаружили, что все электронные части «системы ABS» находятся в исправном состоянии, а «значок-символ ABS» на приборной панели по-прежнему горит, то скорее всего сама проблема связана с гидравлической системой клапанов «системы ABS», которая к сожалению не подлежит частичному ремонту.

Смотрите также: Что произойдет, если ехать на ручнике

В этом случае вам по-любому необходимо обратиться в технический центр для диагностики гидравлической системы тормозов вашего автомобиля и возможного последующего ремонта. Также советуем вам снять гидравлический «блок ABS» и протестировать его самим самостоятельно с помощью специального оборудования, воспользовавшись при этом специализированной литературой. Удачи друзья!

Неисправности ABS, диагностика, способы устранения неисправностей

Неисправности ABS — довольно распространенное явление, но при появлении проблем совсем не обязательно ехать на СТО.

Существующую проблему можно решить самостоятельно — путем диагностики.

Как необходимо осуществлять проверку, чем могут быть вызваны проблемы с ABS, что представляет собой конструкция сенсорного датчика? На эти и ряд других вопросов дает ответы статья.

Сегодня во многих автомобилях установлена популярная и очень эффективная антиблокировочная система. К сожалению, она, как и любая другая система, может приходить в неисправность.

Рассмотрим наиболее часто встречающие поломки ABS, а также основные способы их устранения путем самостоятельной диагностики.

Шаг за шагом все неисправности ABS будут вычислены — можете не сомневаться.

Целостность предохранителей

Итак, первое, на что необходимо обращать внимание при возникновении проблем — целостность предохранителей.

Читайте по теме: Устройство ABS автомобиля.

Уже после визуального осмотра вставки плавкой можно забыть о существующих проблемах.

Главное — осмотреть места соединений и разъемы на факт повреждений и окислений.

Очень часто даже небольшие повреждения контактов и потертости приводят к сбою в работе всей системы.

В случае, если был выявлен перегоревший предохранитель, его необходимо заменить.

Датчики и масса автомобиля

Особое внимание стоит уделить датчикам. Проверьте, нет ли на сенсорных датчиках каких-либо механических повреждений.

Чтобы понять, дают ли датчики точную информацию, необходимо проверить ступичный подшипник на факт отсутствия люфта, а также работоспособность тормозов, целостность колодок, герметичность ГТЦ и так далее.

Все необходимые тесты должны проводиться на специальных стендах. Только так можно рассчитывать на максимально точные результаты осмотра и измерений.

Обязательно стоит убедиться, что масса автомобиля имеет нормальный контакт.

Также читайте — Признаки неисправности датчика массового расхода воздух, проверка ДМРВ на работоспособность, диагностика мультиметром, тестером, замена своими руками.

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Самостоятельная диагностика

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

И снова датчики

Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.

Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется.

По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.

Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.

Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.

Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.

Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.

Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).

Если же сопротивление стремится к «нулю», то можно смело говорить о наличии короткого замыкания.

В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.

Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.

Лучше ориентироваться на изделия проверенных брендов.

Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.

В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.

Поэтому к неисправностям ABS нужно подходить с большой ответственностью.

Диагностика АБС своими руками: неисправности и их причины

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Устройство АБС

Содержание

1 Принцип работы АБС
2 Опасность выхода из строя АБС
3 Признаки неисправности АБС
4 Основные причины неисправности АБС
5 Диагностика неисправностей АБС
6 Как проверить датчики ABS — визуальный осмотр

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Антиблокировочная система

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования.

Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

Снимаем датчик.
Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
Убираем с них засоры, это же проделываем и с датчиком задней передачи.
После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.

Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.
Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.

Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
Ставим тестер в положение вольтметра.
Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

уровень сопротивления изоляции – больше 20кОм;
ножка – датчик абс передний правый 7—25 Ом;
ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Интересное по теме:

загрузка. ..

Диагностика абс (abs) своими руками: причины и устранение неисправностей — всё о ремонте лада

Эффективность работы тормозной системы автомобиля во многом зависит от навыков водителя, от его профессиональных умений. Но, существенным подспорьем в данном случае служат и различные вспомогательные системы, и узлы, позволяющие создать все необходимые условия для безопасного вождения.

Особую роль в данном случае играет электронный механизм, препятствующий блокировке колес – антиблокировочная система. На самом деле, спектр действия представленной системы выходит далеко за рамки своего прямого назначения, что наилучшим образом отражается на управляемости транспортного средства в различных эксплуатационных режимах.

Признаки неисправностей датчика коленвала и его проверка

Одним из важнейших компонентов указанной системы является датчик АБС. От его исправной работы зависит эффективность всего процесса торможения. Познакомимся с ним поближе.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока.

Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

Статья по теме: Как проверить давление в кондиционере автомобиля самостоятельно

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.
Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.
В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Признаки неисправности устройства

Несмотря на то, что представленное устройство, как правило, рассчитано на бесперебойную работу в течение длительной эксплуатации, в процессе их функционирования могут возникнуть разного рода сбои и неполадки.

Для визуального отслеживания работы системы служит аварийная лампа на щитке приборов автомобиля. Именно он в первую очередь указывает на разного рода нарушения системы, вызванные целым рядом факторов.

Поводом для беспокойства в данном случае может стать то, что контрольная лампа не гаснет длительное время после того как ключ повернут в положение КЗ, или же отсутствует оповещение в процессе движения.

Проблемы, которые послужили причиной подобного поведения датчика могут быть самыми разнообразными.

Это интересно: Почему горит лампа давления масла на холостом ходу и что надо делать

Рассмотрим ряд признаков, которые в дальнейшем помогут выявить причину сбоя того или иного узла системы:

лампочка АБС на панели приборов горит длительное время или не гаснет вовсе;
чрезмерное усилие при нажатии на педаль тормоза;
педаль тормоза перестаёт откликаться на её нажатие;
блокирование колёс при резком нажатии на педаль тормоза.

Системы АБС более ранних версий, как правило, не оснащались специализированной индикацией работы системы. В данном случае её роль выполняла контрольная лампа проверки двигателя.

Как выполнить диагностику системы АБС

Диагностические меры, предусматривающие проверку системы АБС, как правило производятся при помощи специального оборудования. Одним из них является так называемый диагностический адаптер. Для его подключения заводом-изготовителем предусмотрен специальный диагностический разъём.

Проверка системы начинается при включении зажигания. Суть такой проверки сводится к тому, что с помощью адаптера удаётся выявить наличие той или иной ошибки системы. Каждой ошибке присвоен определённый код, который позволяет судить о неисправности конкретного узла или элемента системы.

Это интересно: Как проверить датчик высокого давления G65 системы кондиционера

Диагностика и профилактические меры, позволяющие судить о работоспособности элементов системы производятся в специализированных сервисных центрах. Тем не менее, с этой задачей можно справиться и в гаражных условиях.

Так, всё что потребуется для диагностики датчика АБС составляет минимальный набор оснастки, включающей в себя: паяльник, мультиметр, термоусадку и ремонтные разъёмы.

Алгоритм проверки состоит из следующих этапов:

поддамкрачивание колеса;
демонтаж блока управления и выводов контроллера;
подключение ремонтных разъёмов к датчикам;
замер сопротивления мультиметром

Если датчик не вышел из строя, омметр покажет сопротивление около 1 кОм. Это значение соответствует рабочим показателям датчика в состоянии покоя. При вращении колеса показания должны меняться. Это будет указывать на его исправность. Если же изменений в показаниях не наблюдается, датчик вышел из строя.

Стоит отметить, что в силу различных модификаций датчиков, их рабочие параметры могут варьироваться. Поэтому, прежде чем приговаривать датчик, нужно прежде всего ознакомиться с его рабочим диапазоном и только потом делать выводы о его исправности.

К сведению: Как устранить ошибку Р0171 (слишком бедная топливовоздушная смесь)

Кроме этого, при появлении сбоев в работе АБС необходимо убедиться в отсутствии повреждений подводных проводов. В случае обнаружения обрыва, провода следует «посадить на пайку».

Не стоит также забывать и том, что ремонтные пины нужно подключать в соответствии с полярностью. Несмотря на то, что в большинстве случаев при неправильном подключении срабатывает защита, делать этого не стоит. Для облегчения задачи, лучше всего предварительно пометить соответствующие провода маркером или изоляционной лентой.

Проверка тестером (мультиметром)

Работоспособность датчика можно диагностировать и при помощи вольтметра. Вся последовательность операций полностью копирует указанный выше алгоритм, с одним единственным отличием. Для получения требуемого результата, необходимо создать условия, при котором колесо будет делать обороты с частотой равной 1 об/с.

На выводах исправного датчика разность потенциалов составит порядка 0,3 – 1,2 В. По мере увеличения частоты вращения колеса, напряжение должно взрастать. Именно этот факт будет указывать на рабочее состояние датчика АБС.

Проверка функционирования датчика АБС на этом не ограничивается. Есть еще парочка действенных приемов, которые помогут устранить различные неисправности системы АБС.

Осциллограф

Кроме всего прочего, для диагностики перебоев в работе датчика АБС можно воспользоваться осциллографом. Стоит отметить, что применение представленного устройства требует определённых навыков. Если Вы заядлый радиолюбитель, для Вас не составит труда прибегнуть к подобной диагностике. Но для простого обывателя, это может вызвать ряд трудностей. Начнём с того, что данный прибор обойдётся Вам не дешево.

Помимо всего прочего, его применение по большей части оправдано в условиях специализированного сервиса. Тем не менее, если этот диковинный прибор каким-то чудом завалялся у Вас в гараже, он станет хорошим подспорьем для проведения различных диагностических мероприятий.

Осциллограф создаёт визуализацию электрического сигнала. Амплитуда и частота сигнала отображается на специальном экране, что даёт четкую картину работы того или иного элемента системы.

В данном случае принцип проверки исправности датчика АБС будет основываться на сравнительном анализе полученных результатов. Итак, вся процедура на начальном этапе аналогична той, что проводилась ранее с мультиметром, только вместо тестера к выводам датчика следует подключить осциллограф.

По теме: 5 причин, из-за чего машину ведет в сторону

Диагностическая процедура выглядит следующим образом:

вращать вывешенное колесо с неизменной частотой порядка 2-3 об/с;
зафиксировать значение амплитуды колебаний на табло осциллографа.

Как только показания с одного датчика сняты, необходимо провести все те же действия с датчиком, установленным на противоположной стороне одной и той же оси.

Полученные результаты следует сопоставить, и сделать соответствующие выводы:

при относительно равных показаниях, датчики можно считать исправными;
отсутствие скачкообразного явления при установке меньшего сигнала синусоиды говорит о работоспособности датчика;
поддержание стабильной амплитуды с пиковым значением, не превышающим 0,5 В при указанных оборотах – датчик служит верой и правдой.

Хорошей альтернативой дорогостоящему прибору может стать специальное приложение, с помощью которого можно проводить все диагностические мероприятия при помощи обыкновенного ноутбука.

Проверка датчика без приборов

Диагностику датчика АБС можно производить и без помощи всевозможных регистрирующих устройств. Для этого понадобится всего-навсего гаечный ключ или плоская отвертка.

Суть проверки заключается в том, что, при касании металлическим предметом сердечника электромагнита, он должен притягиваться к нему. В таком случае можно судить об исправности датчика. В противном случае, есть все основания полагать, что датчик приказал долго жить.

Как устранить обнаруженные неисправности

Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.

В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.

: Как самому заделать трещину на пластиковом бампере

Если причиной сбоя явился блок управления, его реанимация в ряде случаев может вызвать серьезные затруднения. Тем не менее, его всегда можно вскрыть и при визуальном осмотре оценить масштабы катастрофы. Демонтаж крышки необходимо производить аккуратно, во избежание повреждения рабочих элементов.

Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.

При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия.

Диагностика неисправностей АБС своими руками

Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов.

Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес.

Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь.

Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов.

Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Устройство АБС

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля.

Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются.

Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель.

Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Антиблокировочная система

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения.

При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки.

Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы.

Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Основные причины неисправности АБС

Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Как снять прикипевший тормозной диск со ступицы

Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями.

Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе.

Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Диагностика АБС своими руками начинается с передних колес:

Снимаем датчик.
Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
Убираем с них засоры, это же проделываем и с датчиком задней передачи.
После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.
Ремонт блока АБС

Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле.

Для его диагностики снова берем тестер и идем по пунктам:

Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
Ставим тестер в положение вольтметра.
Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327.

Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса.

Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору.

А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить.

От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства.

Когда все нормально показания будут такими:

уровень сопротивления изоляции – больше 20кОм;
ножка – датчик абс передний правый 7—25 Ом;
ножка – датчик АБС задний правый 6–24 Ом.

Лампочка ABS — почему горит или моргает, основные причины неисправности, ошибки, проблемы с датчиками, что делать, как починить самостоятельно

Многие автолюбители, увидев, что на приборной панели загорелась лампочка ABS, начинают подозревать проблемы с тормозами и стремятся как можно быстрее их устранить.

Но такое мнение ошибочно: подобный сигнал указывает на неисправность системы антиблокировки. В такой ситуации важно грамотно определить причину его появления.

Иногда это можно сделать самостоятельно, но чаще всего не обойтись без компьютерной диагностики.

Что делать, если лампочка АБС горит постоянно и не гаснет?

Причины появления ошибки ABS

Надо понимать, что для любого автомобиля считается нормальным, когда лампочка АБС загорается в момент включения зажигания и тухнет спустя несколько секунд.

А вот если индикатор горит на протяжении всего движения, это уже говорит о неисправности. В большинстве случаев появление сигнала вызвано сбоями в работе элементов, не связанных с антиблокировочной системой.

Однако если разбираться досконально, то горит значок АБС по следующим причинам:

Засорение или поломка датчика ABS

Это одна из самых частых предпосылок к возникновению сигнала. В таком случае необходимо произвести компьютерную диагностику автомобиля и определить код ошибки, с последующим ремонтом либо заменой датчика.

Технические повреждения

Горит лампочка АБС и по техническим причинам:

Вышел из строя блок управления АБС;
Сломался ступичный подшипник;
Из-за обрыва провода нарушена связь с одним из датчиков.

Разблокировка колёс

В какой-то момент движения датчики зафиксировали необходимость экстренного торможения и запустили механизм. На это и указывает загоревшийся индикатор.

https://www. youtube.com/watch?v=k6tfytTEu9g

В высокотехнологичных моделях автомобилей, оснащённых несколькими системами безопасности, к примеру, ABS и ESP, такая ошибка будет устранена автоматически.

Сбой в работе бортового компьютера

Его поломка проявляется в безосновательном включении различных индикаторов, в том числе и АБС.

Некорректная работа системы

Появление такого значка также вызывается возникновением очагов коррозии на основных элементах датчика. Иными словами, на него попала грязь и ржавчина.

Датчики могут быть покрыты пылью, из-за чего на бортовой компьютер поступает сигнал об ошибке

Неисправность предохранителя

Лампочка АБС загорается в случаях, когда предохранители выходят из строя и сигнал от датчика поступает напрямую в бортовой компьютер.

Неполадки в электросети автомобиля

Выход из строя некоторых потребителей электричества вполне может спровоцировать включение сигнала ABS. А также возможен вариант, что в автомобиле просто отходит провод и пропадает контакт в разъёме подключения.

Способы устранения ошибки ABS

Избавиться от загрязнения и ржавчины

Если в вашем автомобиле загорелась лампочка абс, опытные механики рекомендуют начать процесс устранения ошибки с посещения мойки.

Зачастую сильным напором воды удаётся промыть тормозные диски, и если причина в наличии грязи и ржавчины, то подобной манипуляции будет достаточно для её устранения.

Можно попробовать очистить датчики системы управления торможением. Необходимо приподнять автомобиль с помощью домкрата и снять колёса.

Если же лампочка продолжает гореть, следует проверить работу ступичного подшипника.

Достаточно разогнать автомобиль до скорости 90 км/ч и внимательно прислушаться: лёгкий монотонный гул в области колёс, неважно, передних или задних, указывает на то, что причина неисправности в ступице.

В таком случае самым верным решением будет обратиться за консультацией к опытному механику. Возможно, он подскажет, как устранить поломку самостоятельно.

Самостоятельный ремонт

Для самостоятельного устранения поломки можно выполнить следующие операции:

Поменять в блоке предохранителей элементы, отвечающие за исправность системы ABS;
Проверить электрику на предмет обрыва проводов;
Найти код ошибки, который поможет выявить неисправность системы;
Открыть капот, осмотреть электронный блок и убедиться, что в него не попала жидкость;
Обратиться на компьютерную диагностику в сервисный центр и произвести ремонт.

Зачастую причина неисправности кроется в перегоревшем предохранителеПри проверке электронного блока важно убедиться, что провода нигде не отходят

Причём последний вариант, пусть и не из дешёвых, зато самый оправданный. Ведь только профессионалы смогут качественно устранить неисправность. Тем более что у рядового автолюбителя не всегда найдётся для этого необходимое оборудование.

Если же ремонт датчика был произведён самостоятельно, то по окончании проводится тест на определение работоспособности системы АБС. Для этого необходимо разогнать автомобиль до скорости 40–50 км/ч и резко затормозить. Если педаль завибрировала, а знак удалось потушить, значит, ошибка устранена.

Лампочка АБС может периодически моргать — это тоже является сигналом о неисправности

Почему лампочка АБС моргает и хаотично включается

Такие хаотичные сигналы — признак одной из самых неприятных поломок. Это значит, что вышли из строя датчики антиблокировочной системы, компьютер получает неверную информацию, в результате подаёт неправильные команды другим системам.

Некоторые владельцы, боясь полностью потерять контроль над управлением, предпочитают отключить систему АБС. Но такое решение подходит преимущественно для отечественных автомобилей, оснащённых простой системой блокировки.

Для большинства же иномарок подобные манипуляции — весьма трудоёмкий процесс. Поэтому отключение АБС не является оптимальным выходом из ситуации, так как датчики обеспечивают безопасность эксплуатации автомобиля.

Тем более что правильно это может сделать только профессионал.

При некорректном отключении, бортовой компьютер будет постоянно выдавать новые коды диагностических ошибок. Таким образом, в случае периодического моргания лампочки ABS, нужно как можно быстрее провести диагностику, причём всей бортовой электрической системы, и устранить неполадку.

Полностью выявить и устранить проблему может только полная компьютерная диагностика

Как видите, ошибки, в результате которых загорелся значок АБС, решаются просто. Важно как можно быстрее произвести полную компьютерную диагностику автомобиля и выявить причину неисправности. Поэтому всегда нужно иметь под рукой координаты профессионального механика и проверенного автосервиса. Цена вопроса будет зависеть от комплектации и марки автомобиля.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Проверка системы АБС своими руками: как найти неполадку и устранить ее?

Антиблокировочная система тормозов — обязательная составляющая любого современного автомобиля. Не все отечественные водители свыклись с этим техническим оснащением. Но некоторые уже научились не только пользоваться его преимуществами, но и самостоятельно диагностировать работу системы.

Суть авс — во время экстренного торможения препятствуется блокировка движения всех четырех колес. Это работает на повышение устойчивости транспортного средства, сокращение тормозного пути. Особенно важно при езде по скользких покрытиях — гравии, обледенелому, мокрому асфальту. Машину не заносит, уровень управляемости остается высоким, хотя педаль тормозов выжата до предела.

АБС — сложный комплекс, который соединяется с тормозной системой.

Ключевые детали — гидравлический блок, модулирующий давление жидкости, датчики на частоту вращения колес, их расположение, компьютер, обрабатывающий информацию с датчиков и передающий ее в основной блок. Место расположения — под капотом, в пространстве между тормозными цилиндрами.

Метод работы антиблокировочной системы тормозов

Сильное нажатие на тормоза фиксируется датчиками, система расшифровывает это как движение машины юзом. Идет сигнал о необходимости уменьшать тормозное усилие. Снижается давление специальной жидкости в тормозной магистрали, колеса разблокируются. С первого раза не удалось? Система будет продолжать попытки, пока напряжение тормозных колодок не ослабнет. Работа АБС схематично: торможение-анализ-процесс растормаживания.

Скорость реакции системы очень высокая. Она начинает сработку еще до блокировки колеса. Водитель видит соответствующий сигнал на панели управления, ощущает характерные толчки в педали. Если предупреждающая надпись с экрана не исчезает, это свидетельствует о неполадках.

Не стоит целиком и полностью полагаться на систему. Она создает у водителя ложную иллюзию безопасности езды. Сократить тормозной путь АБС удается далеко не всегда, особенно, если речь идет о поворотах. К тому же систему сложно прогнозировать. Автомобилист редко в состоянии определить, где же закончится его тормозной путь.

Стоит ли бояться неисправностей АБС? Нуждается в ремонте это система не часто, так как оснащена предохранителями и особыми реле. Поломка означает, что тормоза теперь работают без дополнительного контроля, но непосредственно на их функциональность это не влияет.

Так что ездить на авто с проблемной антиблокировочной системой можно, но лучше не стоит. Многие водители игнорируют опасность, переоценивают уровень своего контроля над транспортным средством. Даже самый опытный автомобилист может допустить ошибки при экстренном торможении.

Так что как только появились первые признаки неисправности — на ремонт.

Как понять, что АБС сломалась

В самых простых случаях о неполадке сообщит индикатор на панели управления. Датчик, который светится по 10 с, включается во время езды сигнализирует о неисправности. В большинстве случаев проблемы реально выявить только во время движения.

Отдельные сбои очевидны при определенной скорости — 25 км/ч.

Перед основательными поисками нужно исключить два момента:

недавняя смена покрышек. Шипованная резина на ведущих колесах увеличивает диаметр, заставляет задние и передние элементы вращаться с разной скоростью, что приводит к загоранию датчика неисправности;
датчик abs также может срабатывать на пробуксовку.

Ложные сигналы исключили, переходим к серьезным неисправностям.

Причины и симптомы неполадок АБС

Оборвался провод датчика, сломался блок контроллера. Сигналы про угловые скорости не передаются, светиться сигнал об ошибке, система отключается.
Колесные датчики неисправны. Система включилась, провела самодиагностику, нашла ошибку, продолжила работу.
Окислились контакты, соединение с системным питанием нарушено. Другой вариант — датчики колес замкнулись на массу.
В покрышках — разное давление, отличается рисунок протекторов, разная степень износа резины. Одно из колес идет медленнее остальных.
Показания об угловой скорости передается дополнительным устройством.
Механические нарушения деталей: могут сломаться сепараторы, решетки, износится подшипник ступицы, появится люфт, надлом ротора колесного датчика, нарушиться работа насоса.
Механические причины неисправности не дают АБС даже запуститься.

Большинство вышеперечисленных проблем можно решить самостоятельно. Ведь полная замена оборудования обходится очень дорого. Как показывает опыт автомехаников, чаще других деталей ломаются колесные датчики. Они находятся рядом со ступицами, принимают на себя всю грязь. С их осмотра и можно начать диагностику.

Самое неприятное, что может случиться — неисправным окажется блок управления. А он стоит очень дорого. Но комплекс работает с защитным реле и редко создает проблемы автомобилисту. Поэтому проверять блок можно в последнюю очередь. Начинается процедура с передних колес:

снять датчик, очистить керосином, уайтспиритом;
проверка датчика абс включает тщательный осмотр ступичных зубцов колеса. С них считываются обороты. Грязные, забитые зубцы — некорректная информация зависание системы;
снять и вычистить датчик задней передачи;
как проверить корректно ли электрическое сопротивление? сравнить с показаниями заводского справочника авто:
поднять кузов при помощи домкрата, раскрутить колесо, на вращении измерить, какое напряжение проходит обмотке сенсора. Сравнить с показателями из справочника;
проверить подшипники. Изношенная ступица — одна из самых распространенных причин неполадок. После чистки керосином и проверки методом пошатывания, неисправности станут явными. Заменить детали при необходимости. Мультимером проконтролировать работу сенсора.

Процедура не дала результатов? Следующий этап — проверка защитного реле. Его месторасположение указано на автомобильной электросхеме. У прибора алюминиевые стенки и пластиковая крышка. Внутри пара предохранителей и вполне возможно, что один из них просто сгорел. При покупке машины на вторичном рынке необходимо интересоваться расположением защитного реле у предыдущего собственника.

Предохранители в порядке, а система все еще неисправна? Диагностируем собственно реле:

отсоединить разъем от электричества;
подключить щупы вольтметра к первым двум пронумерованным блочным штырям;
включить зажигание, измерить напряжение сети — 20В. Напряжение отсутствует — проверить минусовый разъем — не пошло ли соединение на массу авто;
снять реле, подсоединить к аккумулятору (выводы номер 5 и 6). Дать 12 В. Щелчки слышны — аппарат исправен, нет — нуждается в замене.

Проверка датчика abs

Первое — снять грязь. Следующий шаг — замер напряжения в узле. Норма — 800-1200 Ом, но бывают нюансы, лучше уточнить заводские показатели по мануалу. Сеть бесконечно увеличивается — признак обрыва. Сопротивление на нуле — в цепи замыкание.

Протестить необходимо всю проводку. Вот какие показатели считаются приемлемыми: изоляция — 20кОм и больше, ножки — от 6 до 25 Ом.

Проблема с датчиком? Необходимо заменить его на новый. Если же исследована вся система, а неисправность так и не обнаружена, значит дело в блоке управления. Самостоятельно заниматься им не стоит — придется проверяться на СТО и ремонтироваться у квалифицированных мастеров.

Загорелась лампа ABS на LADA, как устранить неисправность

10 апрель 2017 Лада.Онлайн 96 508

В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов). В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Почему горит лампа ABS и ESC

Неисправность АБС может быть вызвана:

отказом датчиков вращения колес;
неисправностью гидравлического блока клапанов;
повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

Как отремонтировать проводку

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Замена датчиков АБС

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:
Инструкция по замене датчика АБС заднего колеса:

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему.

бортовой журнал MATUR777

11 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter. .

Датчики АБС: как проверить систему ABS

Антиблокировочная система тормозов ABS (АБС) является одной из наиболее распространенных систем активной безопасной на автомобиле. Данное решение позволяет избежать полной блокировки колес при активном торможении и сохранить контроль над управлением.

Фактически, водитель получает возможность экстренно тормозить и одновременно управлять транспортным средством. В свою очередь, это дает возможность объехать препятствие, изменять направление движения ТС, чтобы избежать серьезных ДТП и т.п.

Само собой, если на панели приборов горит ABS, необходимо срочно провести диагностику и устранить неисправности, ошибки АБС или сбои. Как показывает практика, среди частых поломок выделяют выход из строя датчиков системы. Далее мы рассмотрим, как проверить датчики ABC.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т. д. Важно понимать, что датчик данной системы является важным элементом.

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса.

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм. При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS.

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS. Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Если замена датчика АБС не дала результатов

Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.

Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает. Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.

При этом компьютерная диагностика показывает, что от датчика АБС нет сигнала. Далее выполняется замена датчика, но система ABS все равно не работает. Даже если удалить ошибку при помощи сканера, через несколько метров или через 1-2 торможения ошибка загорается снова.

Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.

Зазор между ними минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.

Учитывая такую особенность, перед установкой нового датчика нужно сначала проверить зазор, почистить гребенку растворителем. По окончании следует щупом проконтролировать величину зазора. Не допускается увеличение зазора больше 1 мм. Также важно осмотреть элементы на предмет возможных повреждений.

Если нет точной уверенности, можно сравнить детали с такими же устройствами на другом колесе. В том случае, если выявлен повреждения гребенки колеса, элемент нуждается в замене.

Еще добавим, что индуцирующий элемент на некоторых авто может быть реализован в виде резинового кольца или магнитной ленты. Внутри кольца стоят магнитные пластинки. Бывает так, что во время поточных ремонтов данное кольцо просто не устанавливают. Естественно, система ABS без них работать не будет.

Что касается ленты, ее легко повредить. Это значит, что работать нужно осторожно, так как в случае повреждения ленты датчик АБС не будет нормально работать. Еще важно следить за тем, чтобы во время замены ступичного подшипника был установлен элемент с индуцирующим кольцом в том случае, когда именно такая конструкция предусмотрена на авто.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов. Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь.

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д. Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS.

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.
Рекомендуем также прочитать статью о том, почему педаль тормоза стала мягкой или твердой. Из этой статьи вы узнаете, по какой причине меняется жесткость педали тормоза, а также что делать в подобной ситуации, как найти и устранить причину.

Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.

Безопасно ли ездить с включенной лампочкой ABS?

Безопасно ли ездить с включенной лампочкой ABS? | Совет вашего механика
Задайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Горит индикатор ABS Стоимость осмотра
Место обслуживания
$94,99 — $114,99
Диапазон цен для всех автомобилей
ABS означает антиблокировочную тормозную систему (ABS), которая помогает шинам вашего автомобиля сохранять контакт с дорогой пока вы тормозите. Он предотвращает блокировку колес, что может привести к неконтролируемому заносу. Основная цель ABS — улучшить управляемость автомобиля при резком торможении, особенно на рыхлых или скользких поверхностях. Это не обязательно уменьшает тормозной путь, хотя и может помочь.
Вот что нужно знать о безопасности ABS:
ABS выполняет самопроверку каждый раз, когда вы включаете зажигание. Как только вы запустите автомобиль, сигнальная лампа загорится на короткое время, и если компьютер обнаружит проблему, она останется включенной. Если вы заметили вспышку сразу после запуска автомобиля, значит, это просто ваш автомобиль выполняет самопроверку.
Если сигнальная лампа загорается во время движения, это означает, что система ABS работает неправильно. Ваши тормоза по-прежнему будут работать, но АБС может не сработать, если вам потребуется совершить экстренную остановку. Если индикатор продолжает гореть, вам необходимо как можно скорее вызвать механика для диагностики проблемы с индикатором ABS. Поскольку ABS помогает управлять автомобилем и тормозным путем, это важная функция безопасности, которую необходимо поддерживать — вы никогда не знаете, когда она вам понадобится.
Если одновременно загораются индикаторы ABS и тормозной системы, управление автомобилем становится небезопасным. Это означает, что существует серьезная проблема с тормозной системой, и продолжение вождения подвергает вас и других риску автомобильной аварии.
При резком торможении и срабатывании АБС педаль тормоза пульсирует. Это совершенно нормально и означает, что ABS работает нормально. ABS работает с вашей тормозной системой, чтобы создать пульсацию, чтобы предотвратить блокировку колес. Как только вы почувствуете пульсацию, держите ногу на педали тормоза и позвольте системе сделать всю работу за вас. Все, что вам нужно сделать, это сосредоточиться на безопасном управлении.
Вождение с включенной сигнальной лампой АБС не рекомендуется, поскольку это означает, что ваша АБС работает неправильно. Ваш автомобиль может не справиться с остановкой на скользкой поверхности, как это было задумано при резком торможении. Если загораются индикаторы ABS и тормозной системы, это чрезвычайная ситуация, и вам нужно немедленно прекратить движение. Проверьте всю тормозную систему у сертифицированного механика, например, у YourMechanic.
Следующий шаг
Расписание Горит индикатор ABS Проверка
Самая популярная услуга, которую заказывают читатели этой статьи, — ABS Light is on Inspection. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ
СМ. ЦЕНЫ И РАСПИСАНИЕ
Безопасность
Тормозная система
Освещение приборной панели
Тормозная система
АБС (антиблокировочная тормозная система)
Приведенные выше утверждения предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
Отличные рейтинги авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Отличный рейтинг
Резюме рейтинга
См. Обзоры рядом с ME
GREG
22 -летний опыт
333 Обзоры
Запрос
22. Nissan NV3500 V8-5.6L — Горит индикатор ABS — Феникс, Аризона
Грег проделал фантастическую работу и разговаривал со мной на протяжении всего процесса. Он убедился, что я понял, что он делает и почему он это делает, а также проверил остальную часть автомобиля, чтобы убедиться, что он работает правильно.
Скотт
Jeep Wrangler — Горит лампочка ABS — Скоттсдейл, Аризона
Грег отлично поработал. Очень грамотный и объяснил то, что нужно было объяснить. Дал рекомендации о том, что, по его мнению, необходимо сделать в будущем, но никогда не пытался продать вас, как это делают многие механики.
Мэтью
33 года опыта
1210 отзывов
Запрос Мэтью
Мэтью
33 года опыта
Запрос Мэтью
by glenn
Honda Civic L4-1.3L Hybrid — горит лампа ABS — Норфолк, Вирджиния
Мэтт обслуживал мои автомобили, включая дочь, сына, зятя и моих внуков, он всегда был в состоянии чтобы исправить проблемы. Он расширил знания обо всех марках и моделях. И я бы порекомендовал всем дать ему шанс исправить вашу.
от Michael
Lexus LS430 — горит лампочка ABS — Вильямсбург, Вирджиния
Мэтью явился вовремя на нашу встречу. Поговорил со мной о проблемах, которые у меня были с моим автомобилем, и о том, что он собирается сделать, чтобы исправить проблему. Я считаю, что Мэтью очень хорошо осведомлен и увлечен работой с автомобилями. Работу выполнили в срок и цена очень даже приемлемая. В целом отличная работа!!!!
Джеймс
30 -летний опыт работы
873 Обзоры
Запрос Джеймс
Джеймс
30 -летний опыт
Запрос Джеймс
от Arthur
Mercedes -Benz GL450 V8-4.7L -ABS LIGE находится на — — Овьедо, Флорида
Очень добрый, знающий и профессиональный. Я ценю внимание к деталям и упрощение понимания.0003
Выдающийся парень, честный… заслуживающий доверия и очень знающий… отличный учитель во всем, что связано с автомобилестроением… спасибо Джеймсу
Джермейн
24 года опыта
244 отзыва опыт
Request Jermaine
by Deirdre
Hyundai Elantra L4-2. 0L — Горит индикатор ABS — Hyattsville, Maryland
Джермейн был лучшим, я обычно настороженно отношусь к механике, но он сделал все легко и просто безболезненный. Большое спасибо, Джермейн.
Хизер
Honda Fit — Горит лампа ABS — Белтсвилл, Мэриленд
Я бы посоветовал ему обратиться к вашему механику. До приезда Джермейна для ремонта проблема, созданная моим первым вашим механиком. Механик, опыт был ужасен. Ее вино было быстрым, честным, профессиональным и помогло мне связаться с гарантийным отделом. Действительно заслужил 5 звезд
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Контрольный список безопасности для покупателей подержанных автокресел
Автомобиль Автокресла, как и любой другой аспект родительских обязанностей, могут быть дорогостоящей необходимостью, особенно для вещей, которые гарантированно будут использоваться в лучшем случае всего несколько лет. Подобно одежде и игрушкам, все больше и больше родителей…
Как долго служат тормозные колодки (задние)?
Большинство Большинство старых автомобилей на рынке имеют два разных типа тормозных систем спереди и сзади. Как правило, передние тормоза представляют собой колодки и роторы, а задние — барабаны и колодки….
Сколько служит тормозной цилиндр?
One Одной из самых важных функций, которую выполняет автомобиль при каждом движении, является торможение. Без исправно работающей тормозной системы управлять автомобилем будет небезопасно. Со всеми различными компонентами…
Похожие вопросы
Автомобиль неуправляемый
Привет. Желтая лампа, вероятно, является предупреждением системы контроля тяги. Это имело бы смысл, потому что система контроля тяги напрямую связана с АБС и тормозной системой. Похоже, у вашего Escape проблемы с торможением и стабильностью. …
Индикатор износа тормозов
Здравствуйте, спасибо, что написали о своем Lexus LS460 2011 года. Если индикатор не гаснет после нескольких циклов движения, возможно, имеется обрыв в одной из цепей датчика износа тормозных колодок. Неразрывность этих цепей…
Скрип в передних тормозах
Сначала нужно поднять колесо с земли и поддержать его. Затем попробуйте покачать шину вверх-вниз или из стороны в сторону, чтобы увидеть, не чувствуется ли люфт в колесном подшипнике и ступице. Затем вращайте колесо…
Просмотрите другой контент
Техническое обслуживание
Смета
Услуги
Города
Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.
1 (855) 347-2779 · [email protected]
Читать часто задаваемые вопросы
ЗАПРОСИТЬ ЦЕНУ
Что делать, если индикатор ABS продолжает гореть?
Удивительно, как крошечная иконка, неожиданно появляющаяся на приборной панели, может вызвать такое ощущение тяжести в желудке. Каким-то образом вы знаете, что эти надоедливые маленькие огоньки не сигнализируют ничего хорошего. И насколько ужаснее, когда только что появившаяся контрольная лампа связана с самой важной системой безопасности вашего автомобиля: вашими тормозами. Что делать, если на дисплее приборной панели загорелся индикатор ABS?
Что такое индикатор ABS?
Сигнальная лампа ABS — это значок на приборной панели автомобиля, который предупреждает водителя о потенциальной проблеме с ABS (антиблокировочной тормозной системой). ABS на автомобиле, грузовике или внедорожнике предотвращает блокировку колес, когда водитель нажимает на педаль тормоза в экстренной ситуации или на мокрой или скользкой поверхности. Удерживая шины от заноса, ABS увеличивает трение между шинами и землей, увеличивая тормозную способность. И, позволяя колесам продолжать вращаться, ABS позволяет водителю сохранять контроль над системой рулевого управления. Сигнальная лампа ABS является признаком того, что система может быть скомпрометирована.
Каждый раз, когда автомобиль запускается, индикатор ABS загорается на мгновение, так как система выполняет диагностическую самопроверку. Если лампа не загорается, возможно, неисправна лампа контрольной лампы. Но при нормальных условиях лампа загорается на короткое время вместе с несколькими другими сигнальными лампами, а затем гаснет. Если индикатор ABS продолжает гореть или загорается во время движения, значит, где-то в системе возникла проблема.
Что означает сигнальная лампа ABS?
Сигнальная лампа ABS, которая загорается и продолжает гореть, может сигнализировать о проблеме с различными компонентами антиблокировочной системы тормозов и связанных с ней. Например, специальные датчики следят за скоростью вращения колес. Если один или несколько из этих датчики скорости вращения колеса не работают или неисправны, контрольная лампа ABS будет продолжать гореть. То же самое верно, если есть проблема с проводкой.
Другие потенциальные неисправности могут быть связаны с модулем управления ABS, неисправным силовым реле модуля, электромагнитным клапаном или гидравлическим насосом в системе. Сигнальная лампа может загореться даже в случае перегорания предохранителя или низкого уровня тормозной жидкости в главном тормозном цилиндре (или в бачке АБС, если автомобиль так оборудован).
Что делать, если лампа ABS продолжает гореть?
Если вы похожи на большинство водителей, вы предпочтете обратиться в ремонтную мастерскую для осмотра вашего автомобиля, когда он обнаружит проблему с ABS. С другой стороны, может возникнуть соблазн попытаться решить проблему самостоятельно. На самом деле, если проблема связана с низким уровнем тормозной жидкости, ремонт несложный. Или это? Не все тормозные жидкости совместимы друг с другом; Очень важно, чтобы в автомобиле была установлена соответствующая жидкость. Знаете ли вы, что емкость со старой и открытой тормозной жидкостью может оказаться неэффективной? И хотя замена перегоревшего предохранителя не является сложной задачей, диагностировать, почему предохранитель мог перегореть, можно.
Когда дело доходит до диагностики сигнальной лампы ABS, есть несколько подходов. Сигнальная лампа на некоторых автомобилях будет мигать несколько раз, прежде чем загорится. Эта серия вспышек показывает диагностический код неисправности, способ определить, где может лежать неисправность. На других транспортных средствах необходимо выполнить диагностическое сканирование с использованием специального оборудования и знаний о том, как интерпретировать данные с компьютера транспортного средства. После того, как проблема была обнаружена с помощью сканирующего прибора (или по мигающим индикаторам), необходимо точно определить конкретную причину неисправности. Без этого уровня специфичности ремонт может быть неточным или полным.
К счастью, если загорелась сигнальная лампа ABS, а других сигнальных ламп нет, тормоза все равно будут работать. Как и на машине без АБС. Но ABS не сработает и не предотвратит блокировку колес в аварийной ситуации или на скользкой дороге. И любые системы, связанные с компонентами ABS, например, система контроля тяги и система контроля устойчивости , также могут не работать. А если горят другие сигнальные лампы, то на самом деле может быть проблема с общей тормозной системой — признак того, что транспортное средство должно 0277, а не .
Итак, если вы хотите избавиться от ямки внизу живота, доверьте диагностику и ремонт АБС вашего автомобиля профессионалам. Убедитесь, что квалифицированный технический специалист осмотрит и оценит причину, по которой загорелся индикатор ABS.
Columbia Auto Care & Car Wash | Автор: Майк Алес | Авторское право
Эта статья предназначена только в качестве общего руководящего документа, и вы полагаетесь на ее материалы на свой страх и риск. Используя это общее руководство, вы соглашаетесь защищать, возмещать убытки и ограждать Columbia Auto Care & Car Wash и ее филиалы от любых и всех претензий, убытков, затрат и расходов, включая гонорары адвокатов, возникающих в связи с вашим использования этого руководящего документа. Насколько это разрешено применимым законодательством, Columbia Auto Care & Car Wash не делает никаких заявлений или гарантий, явных или подразумеваемых, в отношении информации, содержимого или материалов, включенных в этот документ. Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законами вашего государства проживания.
Что делать, если загорается сигнальная лампа ABS
Антиблокировочная тормозная система, более известная как система ABS, гарантирует, что ваши шины будут продолжать прилипать к дороге во время торможения. Если ваши шины теряют контакт с дорогой, ваш автомобиль может занести, что, как вы можете догадаться, плохо.
Принято считать, что ABS помогает сократить тормозной путь, но это не всегда так. Основная функция системы ABS — предотвратить блокировку колес автомобиля, особенно при движении в сложных условиях, что может привести к заносу.
С учетом сказанного, давайте подскажем вам еще несколько небольших особенностей индикатора ABS, прежде чем мы перейдем к обсуждению некоторых более сложных вопросов.
Антиблокировочная тормозная система существует уже давно
Антиблокировочная тормозная система существует с первых дней появления автомобилей, а первые настоящие системы ABS относятся к 1920-м годам. Однако только спустя почти 60 лет это стало более распространенным явлением.
По мере того, как автомобильное регулирование начало догонять технологии в 80-х и начале 90s антиблокировочные тормозные системы стали более распространенными в рамках инициативы по созданию более безопасных и отзывчивых автомобилей.
Несмотря на то, что сегодня вождение удивительно безопасно, это было не так, когда впервые были изобретены системы ABS.

Система противоскольжения или антиблокировочная система торможения впервые стала более распространенной на легковых и грузовых автомобилях в начале 1980-х и 1990-х годов как положительный шаг к повышению безопасности и управляемости автомобиля при резком торможении на скользкой дороге.
Как работает система ABS?
Хотя система ABS кажется сложной, на самом деле она очень проста в использовании. Если вы столкнулись с заносом во время торможения, модуль управления ABS определяет замедление или паузу в вращении колеса, модулируя торможение, чтобы помочь вам избежать неприятностей. При обычном заносе рулевое управление теряется, и транспортное средство продолжает двигаться в направлении заноса. Затем антиблокировочная тормозная система активирует тормоза, что приводит к улучшению контроля над автомобилем при выходе из заноса.
Типичная АБС состоит из четырех колесных датчиков (иногда двух или трех), электронного блока управления антиблокировочной системой и гидравлического блока управления. В нормальных условиях эта система подает гидравлическое давление главного цилиндра на все четыре тормоза и пульсирует давление на каждый тормоз при обнаружении заноса.
Кратковременное мигание индикатора ABS при запуске автомобиля является нормальным явлением
Ваша система ABS выполняет самопроверку каждый раз, когда вы запускаете двигатель. После запуска двигателя на приборной панели должна кратковременно мигать лампочка ABS. Это нормально и показывает, что система ABS проверяет себя так, как должна.
Опять же, это совершенно нормально, когда контрольная лампа ABS загорается и гаснет таким образом, и обычно это длится около 2-4 секунд, в зависимости от вашего автомобиля. Когда индикатор ABS горит дольше, у нас возникает проблема.
В зависимости от вашего автомобиля вы также можете слышать:
Стук во время проверки ABS. Это звук включения и выключения вашей системы ABS.
Педаль тормоза пульсирует, что является реакцией включения и отключения вашей системы ABS.
У вас должны быть обычные органы управления торможением, если ваша система ABS отключена или отключена.
Если индикатор ABS загорается во время вождения, это ненормально
Когда индикатор ABS загорается во время обычного вождения, вам следует беспокоиться. Это означает, что система ABS работает неправильно.
Ваши тормоза должны по-прежнему работать нормально, но система ABS может не сработать, если вам нужно совершить аварийную остановку. В идеале вам нужно, чтобы механик как можно скорее осмотрел ваш автомобиль с помощью считывателя OBD-II, чтобы диагностировать любые проблемы.
Безопасно ездить осторожно, когда горит индикатор ABS. Но быстренько посмотри.
Вы по-прежнему можете управлять автомобилем с включенной лампочкой ABS, потому что это не влияет на обычное торможение. Однако мы не рекомендуем вам делать это, потому что ваша система ABS помогает контролировать остановку, а вождение без нее может быть опасным. Когда что-то пойдет не так, вы хотите знать, как будет работать ваш автомобиль. Если ваша система ABS не работает должным образом, ваш автомобиль может не управляться так, как он предназначен для резкого торможения.
Мы рекомендуем проверить индикатор ABS, как только он загорится.
Существует ряд причин, по которым может загореться индикатор ABS .
Конечно, мы рекомендуем доставить ваш автомобиль к лицензированному механику для постановки конкретного диагноза, но это может послужить хорошей отправной точкой.
1: Неисправность модуля ABS
Сам модуль ABS также может выйти из строя. Обычно это связано с проводкой. Обычно происходит так, что один (или несколько) проводов выходят из строя из-за коррозии. Затем это приводит к задержкам связи (или вообще отсутствию связи) между датчиком скорости вращения колеса и модулем ABS.
В лучшем случае вашему автомобилю потребуется лишь немного переделать проводку. В худшем случае secnairo вам потребуется полная замена модуля ABS, что может быть дорогостоящим.
Признаки неисправного модуля ABS:
Тормоза со временем становятся менее чувствительными. Сначала он начинается медленно, но со временем будет ухудшаться до такой степени, что тормоза могут вообще не работать. Когда тормоза перестают работать, обычно модуль полностью сломан.
Тормозные колодки со временем нажимаются все труднее.
Тормоза могут заблокироваться даже во время обычного вождения. Если вы столкнулись с этим, немедленно отвезите машину к механику.
Случайные щелчки тормозов при остановке или качание тормозов при остановке.
2: Низкий уровень тормозной жидкости
Ваш модуль ABS использует гидравлическую тормозную жидкость, которая проходит через цилиндр, чтобы ваши тормоза работали. Без этой тормозной жидкости, заполняющей тормозной бачок, случаются плохие вещи.
При низком уровне жидкости может загореться индикатор ABS. Это может быть вызвано негерметичным резервуаром для жидкости, негерметичным уплотнением или наличием воздуха в системе. Это также может быть вызвано изношенными тормозами, о которых мы поговорим подробнее через минуту.
Без жидкости в системе ваш модуль ABS не сможет равномерно сбалансировать тормозное давление на каждом колесе, что может вызвать занос и другие проблемы.
Признаки низкого уровня тормозной жидкости:
Педаль тормоза менее чувствительна, чем обычно. Вы можете заметить, что на самом деле тормозить сложнее.
Шумные тормоза. Вы можете заметить скрежет или скрежет, похожий на изношенные тормозные колодки.
3: Неисправность датчика скорости
Работа вашего датчика скорости колеса состоит в том, чтобы записывать фактическую скорость колес вашего автомобиля, а затем сообщать эту скорость обратно в электрический блок управления (ECU). ЭБУ помогает управлять несколькими системами автомобиля, включая систему ABS.
Когда ECU обнаруживает, что одно колесо движется медленнее, чем другие, он выпускает тормозную жидкость, чтобы позволить этому колесу двигаться с той же скоростью, что и другие колеса, что помогает вашему автомобилю продолжать сцепление с дорогой.
Однако, если датчик скорости не работает, ЭБУ не сможет получить эти данные, и в результате у вас загорится лампа ABS.
Поскольку датчик скорости обычно располагается близко к колесам (поскольку этот датчик скорости отличается от датчика в трансмиссии), он может быть поврежден из-за сильного нагрева тормозов. Датчик также может быть разрушен мусором или металлической стружкой от тормозов.
Признаки неисправного датчика скорости:
Горит лампочка контроля тяги, даже если вы ее не включали.
Автомобиль останавливается дольше, даже если лампа ABS не горит.
Автомобиль теряет сцепление с дорогой при резком торможении.
4: Неисправность гидравлического насоса/клапан не отвечает
Система ABS контролирует давление тормозной жидкости с помощью гидравлического насоса. Сам насос подает тормозную жидкость через цилиндр, чтобы управлять тормозами во время обычного торможения.
Затем система ABS может понизить тормозное давление на отдельных колесах на основе показаний скорости, которые модуль ABS получает от датчика скорости.
В идеальном мире все работает без проблем. Однако, если гидравлический насос работает неправильно или поврежден гидравлический клапан, все это может очень быстро взорваться.
Со временем износ насоса является нормальным явлением, причиной которого может быть грязь или металлическая стружка в тормозной жидкости. Этого можно легко предотвратить, если проверять тормозную жидкость всякий раз, когда вы ремонтируете тормоза.
Признаки неисправности гидравлического насоса/неотвечающего клапана:
Плохая эффективность торможения. Медленно останавливается, и со временем становится только хуже.
Когда главный цилиндр начинает выходить из строя, иногда тормоза в одну секунду чувствуют себя хорошо, а в следующую теряют тормозную мощность. Если жидкость просачивается через уплотнения внутри цилиндра, педаль на мгновение может показаться твердой, но не будет устойчивой; он будет губчатым и будет продолжать опускаться на пол.
Если вы заметили, что тормозная жидкость вытекает из задней части цилиндра на брандмауэр или усилитель тормозов, или видите, что она течет через брандмауэр внутри автомобиля, определенно пора заменить главный тормозной цилиндр. Если он протекает, в конце концов у него закончится жидкость, и вы останетесь без половины тормозов. Кроме того, это позволяет воздуху попадать в систему, из-за чего тормоза также становятся губчатыми. Иногда педаль восстанавливает твердость, если вы нажмете ее пару раз, но обычно это длится не более нескольких секунд.
5: Перегорел предохранитель
Как и все электрические компоненты автомобиля, ABS имеет собственный предохранитель. И, как иногда бывает с предохранителями, они выходят из строя. Учитывая, как легко перегорает предохранитель, стоит проверить блок предохранителей, прежде чем делать что-либо еще.
Симптомы перегоревшего предохранителя:
Внезапно загорается лампа ABS без каких-либо других симптомов, перечисленных здесь.
Уточняю: изношенные тормоза МОЖЕТ привести к включению индикатора ABS, но это не то, почему вы думаете
Ваши тормоза и АБС — это не одно и то же, даже если они работают вместе. Ваша система ABS имеет собственный электрический блок управления, который отделен от вашей тормозной системы, даже если ABS и ваши тормоза работают вместе.
Примерно в 90% случаев индикатор ABS не вызван износом тормозных колодок. Ваши тормозные колодки не имеют никакого отношения к тому, будет ли работать ваша система ABS. Помните, что все, что делает АБС, — это контролирует давление на ваши тормоза. Он может контролировать давление даже при изношенных тормозах.
Конечно, системе ABS будет труднее контролировать скорость вращения колеса при изношенных тормозах, что приводит меня к следующему пункту. Если вы оставите свои изношенные тормоза включенными на некоторое время и продолжите агрессивное торможение, ваши изношенные тормоза МОГУТ привести к одновременному износу вашей системы ABS.
Это может произойти несколькими способами.
Чаще всего металлическая стружка от изношенных тормозных колодок вызывает повреждения. Металлическая стружка может повредить датчики скорости, проводку и т. д. Тепло от металла к металлу на изношенных тормозных колодках на колесе также может привести к повреждению датчика скорости.
По-другому это может произойти из-за того, что изношенные тормозные колодки истощают тормозную жидкость. Когда ваши тормозные колодки изнашиваются, поршень суппорта вынужден двигаться дальше к тормозным колодкам, от корпуса. Для этого требуется больше тормозной жидкости, которая со временем может истощаться.
Как вы понимаете, низкий уровень жидкости может привести к тому, что загорится индикатор ABS.
Итак, еще раз, хотя ваши изношенные тормоза могут не вызывать непосредственное загорание индикатора ABS, если вы достаточно долго игнорируете изношенные тормоза, вполне возможно, что они вызовут загорание индикатора ABS.
Стоимость ремонта лампы ABS сильно различается
Стоимость ремонта лампы ABS зависит от того, какая у вас проблема.
Вместо того, чтобы давать вам общую оценку, я собираюсь дать вам примерную стоимость ремонта для 5 основных проблем с ABS, о которых я упоминал выше. Звучит справедливо для вас?
Проблема ABS Стоимость устранения Насколько распространена эта проблема?
Blown Fuse ~$20 Common
Bad ABS Module $200-$550 Uncommon
Bad Hydraulic Pump / Frozen Valve $300-$450 Rare
Fauly Датчик скорости $ 100- 200 долларов США каждые Common
Низкая тормозная жидкость ~ $ 50 . до 1000 долларов +, если несколько деталей выходят из строя одновременно.
За 20 лет работы механиком я могу сказать вам, что в среднем ремонт АБС часто стоит не более 500 долларов, поэтому, если вы получаете оценку выше этой суммы, вы можете задать несколько вопросов.
Сброс индикатора ABS без сканера возможен, но это головная боль Вы действительно хотите получить считыватель OBD-II. Помогает.
Можно сбросить индикатор ABS без использования сканирующего устройства. Тем не менее, это боль в заднице. Вам действительно лучше потратить 20 долларов на покупку считывателя OBD-II. Существует так много различий между тем, как сбросить свет на каждой машине. На самом деле, процесс может различаться даже в разные годы выпуска одного и того же автомобиля.
Вам потребуется перемычка с предохранителем или сервисный разъем, чтобы сделать это вручную. Для сброса выполните следующие шаги:
Найдите DLC на своем автомобиле. Если вы не знаете, где его найти, вам поможет быстрый поиск в Интернете.
Подсоедините два предохранителя на DLC. Включите зажигание, но не запускайте двигатель. Вы увидите мигание лампочки ABS.
Нажмите на педаль тормоза до щелчка. Нажмите на нее 8 раз как можно быстрее.
В случае успеха индикатор ABS перестанет мигать, снова загорится, а затем замигает примерно 4 раза.
Серьезно, просто потратьте 20 баксов и купите считыватель OBD-II. Это проще, чем пытаться сбросить свет вручную. Это подключи и играй и настолько просто, насколько это возможно. Если моя 89-летняя бабушка может им пользоваться, то и вы можете им пользоваться.
И стоит перенастроить свет, потому что с ним ваш автомобиль не пройдет техосмотр
Система ABS — это система безопасности. включен.
Так что исправь.
Однако не во всех штатах проводятся проверки безопасности. В некоторых штатах проводятся только проверки VIN и выбросов, и ваш автомобиль не выйдет из строя, если горит индикатор ABS, потому что индикатор ABS не имеет отношения к этим системам. Для получения дополнительной информации о проверках в вашем штате ознакомьтесь с этой статьей.
Не хотите платить за ремонт ABS? Защитите себя с помощью Protect My Car
Неисправный модуль ABS или замерзший гидравлический насос ABS может стоить вам до 500 долларов на ремонт, но с контрактом на техническое обслуживание автомобиля от Protect My Car ваш ремонт покрывается.
Контракт на обслуживание автомобиля покрывает стоимость многих крупных ремонтов вашего автомобиля, включая ремонт модуля ABS и гидравлического насоса ABS. Это похоже на страховку, но вместо того, чтобы платить за ремонт вашего автомобиля в случае аварии, договор на обслуживание автомобиля оплачивает ремонт, когда ваш автомобиль ломается.
Договор на обслуживание транспортных средств Protect My Car оплачивает капитальный ремонт:
Двигатель
Трансмиссия
Кондиционер и отопление
Рулевое управление
Электрика
Подвеска
Техника
..и многое другое!
Еще лучше, вы платите только франшизу в размере 100 долларов, а мы оплачиваем остальное! Это так просто. Когда ваш автомобиль ломается, вы отвозите его к выбранному вами механику, а затем звоните нам.
Мы платим за ремонт, и вы уезжаете, не платя тысячи по счетам за ремонт.
Это так просто.
Если вы устали платить за капитальный ремонт, присоединяйтесь к тысячам трудолюбивых американцев, таких же, как вы, которые говорят НЕТ дорогим счетам за ремонт автомобиля с Protect My Car.
Просто нажмите кнопку ниже и заполните форму, чтобы узнать, соответствуете ли вы требованиям.
Посмотрите, сколько вы могли бы сэкономить на ремонте автомобиля
Что означает сигнальная лампа ABS?
Что означает сигнальная лампа ABS? | Совет вашего механика
Задайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Горит индикатор ABS Стоимость осмотра
Место обслуживания
$94,99 — $114,99
Диапазон цен для всех автомобилей
Во время вождения ваш автомобиль постоянно контролирует датчики по всему автомобилю, чтобы убедиться, что все работает как положено. Одной из контролируемых систем является ABS, что означает антиблокировочную тормозную систему.
ABS контролирует колеса, чтобы убедиться, что все они вращаются примерно с одинаковой скоростью. Затем система может использовать тормоза, чтобы удерживать автомобиль под контролем на скользкой дороге.
Что означает индикатор ABS
Система ABS использует датчики на каждом колесе для контроля скорости их вращения. Компьютер отслеживает сигналы от всех четырех колес и положение педали тормоза, чтобы обеспечить устойчивость и управляемость автомобиля.
Если компьютер заметит какие-либо ненормальные сигналы или отсутствие сигнала от любого из датчиков, он включит сигнальную лампу ABS, чтобы предупредить водителя о проблеме. Помимо контроля датчиков скорости вращения колес, компьютер может включать индикатор ABS по другим причинам, таким как низкий уровень тормозной жидкости или перегоревший предохранитель. Некоторые системы ABS могут мигать несколько раз, а затем гореть постоянно. Количество миганий относится к коду неисправности и может помочь вам определить проблему. Обратитесь к руководству по ремонту автомобиля или информации в Интернете, чтобы определить, что ваша система ABS сообщает вам, когда она мигает.
Что делать, если горит индикатор ABS
Когда загорается индикатор ABS, первое, что вы должны сделать, это найти безопасное место, чтобы остановить автомобиль, заглушить его и снова завести. Это заставит компьютер перепроверить все датчики на наличие отклонений. Как и на вашем домашнем компьютере, простая перезагрузка может решить проблему, и свет погаснет. К сожалению, в большинстве случаев это не так просто, и в системе может быть что-то не так, что требует идентификации. Лучше всего, если сертифицированный специалист подключит сканер к автомобилю и проверит наличие кодов неисправностей.
Есть несколько вещей, которые вы можете проверить дома, если у вас есть под рукой инструменты:
Снимите колеса, чтобы проверить датчики скорости вращения колес и провода на наличие повреждений.
Дважды проверьте, не перегорел ли предохранитель системы ABS. Имейте в виду, что замена перегоревшего предохранителя является лишь временным решением, и в какой-то момент предохранитель, вероятно, снова перегорит.
Вам нужно определить причину перегорания предохранителя. Для полного устранения проблемы, скорее всего, потребуется сканер.
Безопасно ли ехать, когда горит индикатор ABS?
Имейте в виду, что автомобиль может продолжать движение, даже если горит индикатор ABS. Если вместе с ABS не горят другие сигнальные лампы тормозов, у вас все равно будут нормальные возможности торможения. Однако автомобиль не сможет помочь вам в случае заноса, поэтому будьте особенно осторожны при вождении.
Не следует управлять автомобилем, если вы чувствуете потерю тормозной силы, когда горит этот индикатор. В этом случае отбуксируйте автомобиль в магазин или пригласите одного из наших сертифицированных техников, чтобы помочь диагностировать, почему горит индикатор ABS.
Следующий шаг
Расписание горит индикатор ABS
Самая популярная услуга, которую заказывают читатели этой статьи, — ABS Light is on Inspection. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ
сигнальные лампы
ABS (антиблокировочная тормозная система)
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
Отличные рейтинги авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Отличный рейтинг
Резюме рейтинга
См. Обзоры рядом с ME
GREG
22 -летний опыт
333 Обзоры
Запрос
22. Nissan NV3500 V8-5.6L — Горит индикатор ABS — Феникс, Аризона
Грег проделал фантастическую работу и разговаривал со мной на протяжении всего процесса. Он убедился, что я понял, что он делает и почему он это делает, а также проверил остальную часть автомобиля, чтобы убедиться, что он работает правильно.
Скотт
Jeep Wrangler — Горит лампочка ABS — Скоттсдейл, Аризона
Грег отлично поработал. Очень грамотный и объяснил то, что нужно было объяснить. Дал рекомендации о том, что, по его мнению, необходимо сделать в будущем, но никогда не пытался продать вас, как это делают многие механики.
Мэтью
33 года опыта
1210 отзывов
Запрос Мэтью
Мэтью
33 года опыта
Запрос Мэтью
by glenn
Honda Civic L4-1. 3L Hybrid — горит лампа ABS — Норфолк, Вирджиния
Мэтт обслуживал мои автомобили, включая дочь, сына, зятя и моих внуков, он всегда был в состоянии чтобы исправить проблемы. Он расширил знания обо всех марках и моделях. И я бы порекомендовал всем дать ему шанс исправить вашу.
от Michael
Lexus LS430 — горит лампочка ABS — Вильямсбург, Вирджиния
Мэтью явился вовремя на нашу встречу. Поговорил со мной о проблемах, которые у меня были с моим автомобилем, и о том, что он собирается сделать, чтобы исправить проблему. Я считаю, что Мэтью очень хорошо осведомлен и увлечен работой с автомобилями. Работу выполнили в срок и цена очень даже приемлемая. В целом отличная работа!!!!
Джеймс
30 -летний опыт работы
873 Обзоры
Запрос Джеймс
Джеймс
30 -летний опыт
Запрос Джеймс
от Arthur
Mercedes -Benz GL450 V8-4.7L -ABS LIGE находится на — — Овьедо, Флорида
Очень добрый, знающий и профессиональный. Я ценю внимание к деталям и упрощение понимания.0003
Выдающийся парень, честный… заслуживающий доверия и очень знающий… отличный учитель во всем, что связано с автомобилестроением… спасибо Джеймсу
Джермейн
24 года опыта
244 отзыва опыт
Request Jermaine
by Deirdre
Hyundai Elantra L4-2.0L — Горит индикатор ABS — Hyattsville, Maryland
Джермейн был лучшим, я обычно настороженно отношусь к механике, но он сделал все легко и просто безболезненный. Большое спасибо, Джермейн.
Хизер
Honda Fit — Горит лампа ABS — Белтсвилл, Мэриленд
Я бы посоветовал ему обратиться к вашему механику. До приезда Джермейна для ремонта проблема, созданная моим первым вашим механиком. Механик, опыт был ужасен. Ее вино было быстрым, честным, профессиональным и помогло мне связаться с гарантийным отделом. Действительно заслужил 5 звезд
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Что означает неисправность лампы (неисправность наружного освещения, лампа номерного знака, лампа стоп-сигнала)?
Индикатор неисправности лампы загорается, когда какой-либо внешний свет в вашем автомобиле не работает. Важно исправить это, чтобы другие могли видеть положение вашего автомобиля.
Что означают сигнальные лампы иммобилайзера?
Сигнальная лампа иммобилайзера загорается, если ваша противоугонная система не распознает используемый ключ от машины, если это неправильный ключ или разрядился аккумулятор.
Как заменить модуль управления АБС
Замена модуля АБС может быть сложной в зависимости от конструкции производителя. Возможно, вам придется перепрограммировать и прокачать систему, если это необходимо.
Похожие вопросы
Переход на гидроусилительную тормозную систему на Thunderbird Super Coupe 1990 года
Это зависит от того, что вы хотите сделать. Если вы хотите сохранить машину, я бы переоборудовал ее на гидроусилители тормозов. Это лучшая система. Забудьте об этой системе ABS. Старые системы АБС работали не очень хорошо….
Индикатор Stabilitrakservice включен с индикатором контроля тяги
Системы стабилизации и контроля тяги могут стать неактивными, если горит индикатор двигателя. Код пропусков зажигания в цилиндре № 7 может быть связан с тем, что в масляной системе двигателя содержится осадок из-за неправильных интервалов замены масла (https://www.yourmechanic.com/services/change-oil-and-filter)….
Индикатор подушки безопасности продолжает гореть.
Это указывает на наличие проблемы в дополнительной удерживающей системе (SRS). Часовая пружина является одной из наиболее распространенных точек отказа на этих автомобилях, но есть бесчисленное множество других потенциальных причин. Проблема может быть в чем угодно, от неисправного…
Просмотрите другой контент
Техническое обслуживание
Услуги
Смета
Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.
1 (855) 347-2779 · [email protected]
Читать часто задаваемые вопросы
ЗАПРОСИТЬ ЦЕНУ
Антиблокировочная система тормозов | Почему горит лампочка ABS, как устранить неполадки
Переход через реку и лес был более опасным в те времена, когда у автомобилей были вшивые диагональные шины, задний привод и менее эффективные барабанные тормоза. В современном мире после роскошного праздничного ужина можно уверенно ехать домой по несколько дюймов свежего снега. Ваш переднеприводный автомобиль оснащен отличными сезонными шинами и антиблокировочная тормозная система — обычно называемая ABS.
Вы знаете, что есть проблема, когда индикатор ABS загорается прямо перед тем, как вы съедите насыпь в конце подъездной дорожки. Вы также замечаете странное поведение, когда замедляетесь перед поворотом. Когда вы пытаетесь сделать поворот под гору, вы пролетаете мимо него, колеса скользят прямо, а руль выворачивается до самого поворота.
ABS стала обязательным оборудованием для каждого нового автомобиля в Соединенных Штатах в 2013 году, но автопроизводители начали включать ее в стандартную комплектацию в конце 19-го века.80-е годы. Если у вас есть автомобиль, построенный в последние пару десятилетий, он, вероятно, имеет АБС. И это означает, что у вас определенно есть индикатор ABS.
Станьте автомобилем Yoda
Как ухаживать за дифференциалом вашего автомобиля
Как помыть машину как профессионал за 12 шагов называется контроллером), когда колесо перестает вращаться во время движения автомобиля, что указывает на блокировку тормозов на этом конкретном колесе. Затем контроллер направляет гидравлический клапан на сброс некоторого давления тормозной жидкости на колесо, чтобы оно снова могло вращаться. Этот процесс повторяется много раз в секунду, пока автомобиль не остановится или вы не уберете ногу с педали тормоза.
Контроллер ABS включается для самопроверки каждый раз, когда вы включаете зажигание. Если этот контроллер получает недостаточно данных или гидравлический насос или клапан не реагируют, на приборной панели загорается индикатор ABS.
АБС полагается на правильно работающую обычную тормозную систему. Если остальная часть вашей тормозной системы находится в рабочем состоянии, у вас обычно должно быть нормальное торможение без ABS. В этом случае безопасно продолжать путешествие. Помните, что ваш учитель по вождению говорил вам о прокачке тормозов, когда вашу машину начинает заносить? Вот где эти знания пригодятся.
Но теперь у нас есть для этого технология! ABS может прокачивать эти тормоза быстрее, чем даже гонщик, и может направлять это пульсирующее тормозное давление на определенные колеса, которые блокируются. Если у вас возникли проблемы с АБС вашего автомобиля, проверьте ее как можно скорее. Неисправная система может иметь худшие последствия, чем просто зависание. Он может активировать ваши тормоза, когда вам это не нужно, или отключить другие функции безопасности в вашем автомобиле.
Что делать, если вы видите индикатор ABS
humonia//Getty Images
Горит индикатор ABS. Что теперь? Во-первых, убедитесь, что это действительно индикатор ABS, а не индикатор, указывающий на проблему с вашими обычными тормозами. Чтобы исключить это, сначала проверьте свою обычную тормозную систему.
Низкая педаль тормоза или скрежещущий звук могут указывать на то, что пришло время заменить тормозные колодки или диски. Дважды проверьте, чтобы ни один из тормозов не застыл на одном месте, чтобы они все время не тормозили или не тормозили. Менее резкое ощущение пульсации при торможении может быть от деформировал роторы вместо , особенно если вы их давно не меняли. Чрезмерно мягкая педаль тормоза обычно означает наличие воздуха в тормозных магистралях, и вам может потребоваться прокачать тормозную систему или полностью заменить тормозную жидкость.
Кстати, если вам когда-нибудь понадобится заменить тормозную жидкость, постарайтесь изо всех сил, чтобы воздух не попал в контроллер АБС. Его трудно прокачать, и часто требуется использование специального считывателя кодов ABS, чтобы вообще прокачать его. Этот инструмент для считывания кодов имеет функцию, которая циклически включает насос и клапаны контроллера, чтобы удалить воздух из внутренних каналов, который иначе нельзя удалить должным образом.
Если индикатор действительно является индикатором ABS , первое, что нужно попробовать, это выключить и снова включить ключ зажигания. Это как перезагрузить компьютер. Возможно, какая-то временная проблема, которая смущала контроллер АБС, прошла и все в порядке. Если состояние повторяется, вам нужно еще немного потыкать и подтолкнуть.
История по теме
Как я построил машину своей мечты
У вас есть два варианта, когда индикатор ABS продолжает гореть. Первый — найти магазин со считывателем кода ABS, который будет общаться с вашим контроллером ABS. Он будет у вашего дилера, как и в некоторых магазинах вторичного рынка. За умеренную плату за обслуживание (от 50 до 100 долларов США) технический специалист подключит считыватель кодов к вашему контроллеру ABS и найдет код неисправности, хранящийся в памяти контроллера. Этот код, по крайней мере, даст вам представление о том, где искать.
Если вы предпочитаете диагностировать это самостоятельно, вам понадобится руководство по обслуживанию, специально предназначенное для вашего автомобиля, и несколько основных инструментов, включая мультиметр с высоким импедансом . Руководство по обслуживанию чрезвычайно важно, поэтому, если вы не можете получить бумажное руководство, попробуйте подписаться на alldatadiy.com , чтобы получить сервисные данные, которые вы можете загрузить. Если вы впервые используете мультиметр для считывания электрических данных, у Pop Mech есть удобное руководство с практическими рекомендациями здесь .
Это проще и сложнее, чем кажется
Как пользоваться цифровым мультиметром
На некоторых автомобилях вы можете получить доступ к диагностическим кодам неисправностей, хранящимся в компьютере, без использования считывателя кодов ABS. Обычно это означает вытягивание разъема и замыкание двух контактов коротким проводом или скрепкой. Тем не менее, вы можете надеть более толстые рабочие перчатки , если вы используете незапечатанный провод или скрепку без покрытия.
Если то, что вы используете, имеет покрытие, убедитесь, что у вас есть открытые металлические части с обоих концов. Индикатор ABS будет мигать по схеме, соответствующей коду неисправности или его отсутствию. Вам понадобится руководство по ремонту, чтобы расшифровать эти мерцания.
Допустим, у вас нет мигающего кода неисправности и никакой информации, кроме горящего индикатора ABS. Ты проверил предохранитель блока АБС, верно? Этот предохранитель может находиться в панели предохранителей внутри салона или под капотом. Проверьте в руководстве местонахождение этого предохранителя, а также то, как должен выглядеть исправный предохранитель для вашего автомобиля.
По теме
Как покрасить автомобиль
Предохранитель в порядке? Затем проверьте в руководстве по обслуживанию значения напряжения и сопротивления на контактах и датчиках, связанных с ABS. Отсоедините главный жгут проводов от контроллера ABS. Пока он отключен, очистите контакты на штекерах на концах этих проводов с помощью аэрозольного очистителя контактов. Внимательно осмотрите эти контакты на наличие признаков коррозии.
Помните, что сигналы, проходящие по некоторым из этих проводов, составляют всего милливольты, и почти любое сопротивление в этих проводах является серьезным препятствием для работы этих проводов. Проверьте сопротивление с помощью мультиметра на датчиках скорости вращения колеса.
Если контроллер ABS выглядит нормально, а отсоединение и повторная установка основного жгута не помогли, пришло время проверить датчики скорости вращения колес, особенно если индикатор ABS начал мигать сразу после поездки по сугробу или после поездки по грязной дороге. по гравийной дороге. Возможно, вы повредили проводку к датчикам ABS или даже сами тональные кольца или датчики.
Что такое тональное кольцо , спросите вы? Контроллеру ABS необходимо знать, как быстро вращается каждое колесо. Где-то на каждом колесном узле или оси есть зубчатое колесо, а рядом с ним находится магнитный датчик. Поскольку это тональное кольцо часто находится на открытом воздухе, оно может быть повреждено посторонними предметами.
⚠️На некоторых заднеприводных автомобилях используется трехканальная система со встроенным тональным кольцом в задний дифференциал.
Ослабьте зажимные гайки или болты, заблокируйте противоположное колесо и поддомкратьте автомобиль. Владельцы грузовиков могут залезть под свои автомобили, не поднимая их и не проверяя. Осмотрите жгут проводов датчика скорости вращения колеса и сам датчик. Некоторые датчики довольно хорошо интегрированы в концентратор и не подвержены повреждениям. Другие просто прикручены к штампованным кронштейнам.
Если датчик ослаблен или отсутствует, или провода повреждены, вы нашли свою проблему. Проверьте зазор между датчиком и тональным кольцом, если он регулируется. В руководстве по ремонту будет указано конкретное расстояние, на котором должен располагаться датчик от звукового кольца, и инструкции о том, как правильно его установить. В редких случаях на самом тональном кольце могут быть видны повреждения, такие как отсутствие зубов или другие повреждения от дорожного мусора. На переднеприводных автомобилях это обычно означает замену поворотной цапфы, поскольку тональное кольцо наносится непосредственно на указанную ось.
Связанная статья
Лучшие автомобильные инструменты для обслуживания
Если жгут проводов к датчику имеет разъем в нише колеса, разъедините его и проверьте целостность датчика с помощью мультиметра, настроенного на (сюрприз! ) его режим непрерывности. Для датчиков скорости вращения колеса это значение обычно составляет от 1000 до 2500 Ом. Это значение сопротивления можно найти в руководстве по ремонту. Проверьте также замыкание на землю .
Заземление должно быть металлической поверхностью, к которой подходит один конец провода. Прикрепите щупы мультиметра к тому концу провода, который касается металла, и к другому концу, к которому идет провод. Если это значение отличается от бесконечного сопротивления, скорее всего, у вас короткое замыкание. Отремонтируйте неисправную проводку, чтобы защитить ее от грязи, снега и соли, которые летят в колесную арку.
Когда заменять контроллер
coffeekai//Getty Images
Если вы проверили все датчики и проводку, а индикатор ABS все еще горит, пришло время выбросить полотенце и серьезно заняться ABS контроллер. К сожалению, контроллер представляет собой смесь гидравлики и электроники, внутри которой нет деталей, обслуживаемых пользователем. Это предсказуемо дорого. Замените его в крайнем случае.
Обратитесь к руководству по обслуживанию за таблицей конкретных значений и выводов, чтобы проверить, что должно помочь вам сузить проблему до определенного провода или датчика. Они могут точно сказать вам, что происходит с вашим ABS и почему вам может не повезти.
🎥 А теперь посмотрите это:
Стеф Шрадер
Стеф Шредер регулярно ломается и пытается вывезти проектные автомобили на гоночные трассы. Она любит необычные сыры, хороший кофе, быстрые Порше, путешествия в новые места и редкие, странные автомобили. Она живет с большой коллекцией Puffalumps Fisher-Price и перегруженным сараем для запчастей.
5 причин, по которым горит индикатор ABS (и что делать)
by Kevin
185 акций
Share
Твитнуть
(Обновлено 19 апреля 2022 г.)
Современные автомобили оснащены так называемой антиблокировочной тормозной системой. Цель этой системы — обеспечить безопасность водителя, предотвращая блокировку колес при торможении. Таким образом, вы можете сохранить контроль над рулевым управлением, и ваш автомобиль не будет скользить из-за блокировки колес.
Кроме того, на приборной панели имеется сигнальная лампочка, которая загорается при возникновении какой-либо проблемы с антиблокировочной системой тормозов. К этому сигналу следует отнестись серьезно, поскольку он является ранним предупреждением о том, что тормозную систему необходимо немедленно проверить.
Содержание
Что означает ABS?
«ABS» означает антиблокировочную тормозную систему. Когда вы резко нажимаете на тормоз, вы, вероятно, потеряете сцепление с дорогой на одной или нескольких шинах. Это называется блокировкой. Блокировка шины происходит, когда трение между тормозной колодкой и тормозным диском больше, чем трение между шиной и поверхностью дороги.
Когда ваши шины буксуют, вы лучше контролируете машину. Вы также обычно испытываете более короткий тормозной путь. Это связано с тем, что катящаяся шина имеет большее сцепление с дорогой, чем скользящая. Система ABS предназначена для очень быстрого захвата и отпускания тормозов на всех четырех углах, чтобы предотвратить блокировку колес и поддерживать вращение каждого колеса, в то же время позволяя вам как можно быстрее замедлить автомобиль.
5 Распространенные причины, по которым загорается индикатор ABS
Существует множество причин, по которым может загореться индикатор ABS. Это не всегда означает, что есть проблема непосредственно с антиблокировочной системой тормозов. Также может быть проблема с другими датчиками или компонентами, с которыми он также взаимодействует.
Ниже приведены 5 основных причин, по которым загорается индикатор ABS.
1) Низкая тормозная жидкость
Тормозная жидкость имеет непосредственное отношение к контролю тормозного давления в антиблокировочной тормозной системе. Имеется бачок с тормозной жидкостью, в котором хранится жидкость антиблокировочной тормозной системы.
Иногда из этого резервуара может происходить утечка, что приводит к падению уровня жидкости. Либо это, либо чрезмерное количество воздуха может существовать в системе.
В любом случае это может привести к включению контрольной лампы ABS на приборной панели.
2) Неисправный датчик скорости
В ступицу каждого колеса встроены датчики скорости, которые рассчитывают скорость движения этого колеса. Затем эта информация передается в антиблокировочную тормозную систему.
Если окажется, что хотя бы одно из колес движется слишком медленно, антиблокировочная система увеличит давление тормозной жидкости, чтобы колесо могло двигаться с нормальной скоростью.
Но если есть проблема с датчиком скорости, антиблокировочная тормозная система обнаружит это и загорится сигнальная лампа на приборной панели.
Связанные: 3 причины неисправности спидометра (и стоимость ремонта)
3) Неисправный модуль ABS
На модуле антиблокировочной системы тормозов через некоторое время может образоваться коррозия. На самом деле это одна из самых распространенных причин, по которой возникает проблема с антиблокировочной системой тормозов.
Если модуль заржавел, то он не может получить информацию от датчика скорости вращения колеса. В результате на приборной панели загорается лампочка ABS. Для этого даже не требуется много коррозии. Но после этого вам нужно будет заменить модуль.
4) Проверка ламп
Некоторые автомобили выполняют так называемую проверку ламп на приборной панели. Эта проверка предназначена для удобства водителя, чтобы он знал, что лампочки сигнальных ламп его автомобиля работают правильно.
Эти индикаторы обычно выключаются сами по себе через определенное время. В некоторых случаях может возникнуть сбой при проверке ламп, из-за которого сигнальная лампа ABS продолжает гореть после завершения проверки ламп.
5) Изношенный гидравлический насос
Если одно колесо автомобиля движется со скоростью, отличной от скорости других колес, датчик скорости колеса определяет это и затем уведомляет антиблокировочную тормозную систему.
Как только это произойдет, система активирует гидравлический насос для увеличения давления тормозной жидкости. Это позволит колесам сохранять сцепление с дорогой, когда они касаются земли.
К сожалению, гидравлические насосы изнашиваются после многих лет эксплуатации. Это, безусловно, приведет к тому, что загорится индикатор ABS, а это означает, что вам нужно будет немедленно заменить насос.
Читайте также: 5 признаков неисправности промежуточного рулевого вала и стоимость замены
Что делать, если загорается индикатор ABS автомобиля
антиблокировочная система. Это означает, что если вам нужно быстро нажать на педаль тормоза, чтобы остановить автомобиль, он может остановиться не так быстро, как вам хотелось бы. В результате вы можете попасть в серьезную автомобильную аварию.
По сути, функция антиблокировочной тормозной системы заключается в том, чтобы удерживать шины вашего автомобиля на дороге, когда вы резко нажимаете на тормоз. Таким образом, колеса не блокируются и не скользят по дороге во время торможения. Это особенно важно, если дорога скользкая или мокрая.
Существуют разные причины, по которым загорается индикатор ABS автомобиля. Основная причина заключается в простом включении вашего автомобиля. После того, как вы вставите ключ в замок зажигания и включите его, компьютер проверит антиблокировочную тормозную систему, чтобы убедиться, что она работает нормально.
Если компьютер не обнаружит проблему, индикатор ABS быстро погаснет. Но если лампа ABS продолжает гореть, это означает, что проблема с антиблокировочной системой тормозов.
Иногда вы можете вести машину, и вдруг загорается индикатор ABS. В любом случае, вам необходимо доставить свой автомобиль к автомеханику, когда вы столкнетесь с этой проблемой.
Только они могут диагностировать проблему и определить, какой компонент антиблокировочной тормозной системы нуждается в ремонте или замене.
См. также: 3 причины, по которым ваши стоп-сигналы не выключаются
Можно ли управлять автомобилем с включенной лампочкой ABS?
То, что горит индикатор ABS, не означает, что вы не можете управлять своим автомобилем. Фактически, вы по-прежнему сможете нажать на педаль тормоза и замедлить движение автомобиля.
Однако ваши возможности экстренной остановки будут ограничены, так как вы рискуете заблокировать шины при резком торможении. Блокировка колес резко увеличивает тормозной путь и не позволяет вам управлять автомобилем до тех пор, пока передние колеса не восстановят сцепление с дорогой.
После того, как загорится индикатор ABS, вам нужно осторожно доехать до ближайшего механика. При необходимости тормозите медленно, но избегайте резкого или резкого торможения. Если вы сможете это сделать, то все будет хорошо.
Единственным обстоятельством, при котором вам не следует даже пытаться управлять автомобилем, является загорание индикатора тормозной системы при горящем индикаторе ABS. Индикатор тормозной системы указывает на гораздо более серьезную проблему с вашей тормозной системой — проблему, которая может вообще ограничить вашу способность тормозить автомобиль. Поэтому вам потребуется отбуксировать автомобиль к механику, если вы заметите, что горят оба индикатора.
Archived: Разное
Навигация по записям
Previous post:
Какие движки используются для шлифовки шпатлевки на авто: Шлифовка шпаклёвки автомобиля своими руками от А до Я
Next post:
Ниссан ноте обучение дроссельной заслонки: Автодиагностика сканером CARMANSCAN — ТЕХ БЮЛЛЕТЕНИ
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Авто
Глушитель
Как выбрать
Рейтинг
Своими руками
Советы
Тюнинг
Шины и диски
Разное
2024 © Все права защищены.
