Какой вылет диска: | , | () | ET, DIA, PCD

Содержание

Параметры колесных дисков.



Колесный диск имеет 5 основных параметров и несколько второстепенных обозначающих конструкцию обода.

Рассмотрим параметры диска на примере:

5.5J х 15   Н2   ET=46   PCD=4х100   DIA=54.1

         1. Ширина диска – посадочная ширина обода в дюймах. Параметр связан с шириной шины. Производители резины рекомендуют таблицы соответствия ширины диска и ширины шины.

По таблице для диска из примера шириной 5.5 дюйма (140 мм) допускается установка резины шириной от 175  до 205 мм.

            2. Диаметр диска – посадочный диаметр наружной части обода в дюймах.

Параметр должен строго соответствовать посадочному диаметру шины. В примере это 15 дюймов (381мм).

      3. PCD – количество крепежных отверстий и диаметр окружности расположения центров крепежных отверстий в миллиметрах (Pitch Circle Diameter).

В примере (PCD=4х100) на диске имеется 4 отверстия, центры которых расположены на окружности диаметром 100 мм.

     4. ET – вылет (OFFSET). Вылет – это расстояние между посадочной плоскостью диска к ступице и центральной осью диска в миллиметрах. Вылет может быть положительным, нулевым или отрицательным. Для легковых автомобилей чаще всего бывает положительный вылет. Отрицательный вылет бывает чаще всего на внедорожниках. Самое распространенное заблуждение, что при увеличении вылета диска, колесо смещается наружу автомобиля. По факту, наоборот: при увеличении вылета диска колесо смещается внутрь автомобиля. Ниже на графической анимации можно это наблюдать.

     5. DIA – диаметр центрального отверстия, может маркироваться “d” или “ЦО”. Обозначается в миллиметрах. В примере диаметр равен 54.1 мм. По факту он равен диаметру ступицы автомобиля +0.1…0.3 мм для того чтобы диск одевался на ступицу без усилий.



J и h3 — символы, нужные больше специалистам. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). h3 — это код конструкции хампов (hump) — кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске. Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump).

Hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они  улучшают фиксацию борта покрышки на диске, не допуская разгерметизацию колеса.





Подбор дисков для автомобиля. Допустимы ли отклонения от штатных размеров?

  1. Диаметр диска должен строго соответствовать посадочному диаметру шины.
  2. Параметры крепления диска PCD должны в точности соответствовать параметрам крепления ступицы автомобиля, не допускаются отклонения даже на доли миллиметра.
  3. Диаметр центрального отверстия дисков должен в точности соответствовать  параметрам автопроизводителя. В крайнем случае, если нет возможности подобрать диск со штатным диаметром центрального отверстия, то можно установить диск с центральным отверстием бОльшим штатного размера. В этом случае рекомендуется использовать специальные центровочные кольца.
  4. Ширина диска и вылет это взаимосвязанные параметры. Рассмотрим подробно:

          Оба параметра влияют на то, как будет располагаться диск относительно посадочной плоскости ступицы внутрь и наружу автомобиля.

          Рассмотрим на примере, что происходит, если установить диск на половину дюйма шире (6.0 ET46), чем штатный (5.5 ET46).

Штатный диск имеет ширину 140мм, из них 24мм выступают наружу автомобиля от ступицы и 116мм внутрь.

Диск шириной 6 дюймов (152мм), наружу выступает на 30мм, внутрь на 122.

Т.е. прибавка в половину дюйма распределяется поровну по 6мм внутрь и наружу от плоскости ступицы.



Если необходимо увеличить ширину диска на 0.5 дюйма со смещением только наружу автомобиля, то необходимо уменьшить вылет на 6мм. В примере это будет 6.0 ET40. В таком случае наружу будет выступать 36мм, внутрь 116мм.



Если нужно увеличить ширину диска на 0.5 дюйма со смещением только внутрь автомобиля, то необходимо увеличить вылет на 6мм. В примере будет 6.0 ET52. Наружу будет выступать 24мм, внутрь 128мм.



Бытует мнение, что при подборе дисков ни в коем случае нельзя отступать от размеров автопроизводителей. На самом деле сами автопроизводители зачастую указывают несколько вариантов дисков. Например,

VW Passat B6:     6.5×16 ET42 или 7.0х16 ET45 (увеличение ширины, смещение внутрь)

                           7.0×17 ET40 или 7.5×17 ET40 (увеличение ширины, без смещения)

                           7.5х18 ET40 или 8.0×18 ET40

Ширина варьируется от 6.5 до 8.0 дюймов, вылет от 40 до 45. Соответственно в каждом случае на ступичный подшипник будет оказываться различная нагрузка, в каждом случае диск будет выступать от ступицы на разные расстояния как внутрь, так и наружу автомобиля. И если в данном примере установить диски 7.0×16 ET43-44, то абсолютно ничего страшного не случится.

Вывод: рекомендуется подбирать ширину и вылет диска в соответствие данными производителя автомобиля. Но если нет возможности установить диски со штатными размерами, то изменение вылета ±2мм от штатного вполне допустимо. Ширину диска также можно беспроблемно увеличить на 0.5 дюйма, при этом вылет рекомендуется увеличить на 2-3мм.

Читайте также у нас на сайте:

3 мифа про проставки для дисков

Размеры шин. Советы по выбору

Заправка автокондиционеров

Размерность и параметры дисков: вылет, диаметр

  1. Главная
  2. Статьи
  3. Размерность и параметры дисков: вылет, диаметр

Даже незначительное изменение параметров, предусмотренное производителем, может привести к поломке автомобиля. Поэтому к подбору тех или иных конструктивных элементов следует отнестись со всей серьезностью. Верно это и в случае подбора дисков или их замены.

Существует ряд параметров, по которым подбирается данный элемент колеса. Основные параметры обычно указываются на поверхности изделия. Сюда относятся ширина, диаметр, вылет диска и ряд других характеристик. На них стоит ориентировать при подборе нужного изделия.

Вылет диска – особенности выбора изделий

Параметр, маркируемый ETцифра (например, ET30), обозначает расстояние от центральной оси до посадочной плоскости на ступицу и называется вылет диска. Может быть нулевым, положительным, отрицательным. Чем больше цифра, тем сильнее колеса и шины утоплены в арку автомобиля.

В случае необходимости и без вреда для автомобиля вылет диска может быть изменен на 5 мм в ту или иную сторону. Но все же следует придерживаться рекомендаций производителя, поскольку данный параметр рассчитывается так, чтобы обеспечить автомобилю оптимальную управляемость и предельно снизить нагрузку на подшипники ступиц. Для гарантийных машин лучше проконсультироваться в своем гарантийном сервисе или ездить в этот сервис на заводских колесах, в случае нежелания автосалона идти вам навстречу.

Диаметр диска, вылет и другие параметры, влияющие на выбор изделия

Автомобиль в любой ситуации должен оставаться безопасным для пассажиров. Поэтому к подбору диаметра дисков и других параметров следует отнестись с большой осмотрительностью. У каждого изделия существует несколько посадочных параметров для установки на машину. И изменение некоторых из них (диаметра диска, вылета и т.д.) хотя бы на доли миллиметров может привести к более быстрому выходу из строя деталей автомобиля. Имейте в виду, что переставить колесо с одной модели машины на другую, как правило, невозможно. Поэтому, чтобы подобрать необходимый диаметр диска или любой другой параметр, лучше всего обратиться к специалисту. Только он порекомендует подходящую модель, исходя из особенностей машины.

На каждый автомобиль можно установить колесный диск нескольких диаметров при соответствующем размере шины. При этом полный (внешний) размер колеса не подлежит изменению. Это достигается снижением или увеличением профиля шины, при этом диаметр диска также либо увеличивается, либо уменьшается. Это стоит учитывать в процессе выбора изделия.

При увеличении диаметра диска и снижении высоты профиля шины улучшается управляемость автомобиля, разгонная динамика, машина приобретает спортивный вид и характеристики. Подобное улучшение характеристик особенно оценят любители активного стиля вождения.

Однако уменьшать диаметр диска не рекомендуется, что иногда осуществляется автовладельцами в целях экономии. При этом необходимо проверить наличие зазора между внутренней поверхностью изделия и тормозным суппортом. В этом случае стоит оставить припуск на толщину грузиков для шиномонтажа.

Подбор другого размера диска и шины можно произвести самостоятельно с на нашем сайте, но потом лучше подтвердить все у специалиста.

Параметры дисков обозначаются следующим образом, например 6×15 ET45 5*100.0 D57.1:

6J15h3 основной параметр любого колесного диска. Может так же писаться 6х16 или 16*6. 6 — это ширина диска в дюймах, 15 диаметр диска в дюймах, Н или Н2 — хампы на дисках, позволяющие установить бескамерную шину, данные параметры могут изменяться без вреда для автомобиля (кроме диаметра диска, при его изменении придется изменить параметры шины).

PСD (например 5х100, или 5/120, или 4*98) — количество крепёжных отверстий на определённом диаметре расположения. Для каждой машины он свой, и изменять его нельзя ни при каких обстоятельствах.

Некоторые неискушенные автомобилисты думают, что можно заменить на близкий размер с таким же количеством отверстий (например, 4*100 на 4*98), но на самом деле такое колесо не будет отцентрованно и будет бить при езде, так как правильно затянется только первая

гайка или болт; контакт сферической плоскости головки болта или гайки с диском будет минимальным, что приведет к отворачиванию крепежа (болта или гайки, зависит от конкретной марки автомобиля) и потере колеса при езде.

Многие диски известных и любимых ценителями тюнинга марок имеют вдвое большее число крепежных отверстий для большей универсальности, например 8×18 ET43 5*100.0/112.0 D57.1. Ничего плохого здесь нет. Наоборот, в случае продажи автомобиля при подборе нового авто под имеющиеся диски, выбор будет в 2 раза больше:))

ЕТ45 — вылет диска, измеряемый в миллиметрах. Для отсутствия каких-либо проблем с дилером при гарантийном случае (или со страховой компанией в случае ДТП) рекомендуем вам обратить внимание на диски Реплика. Диски Replica не имеют центровочных колец, все их параметры соответствуют заводским, дизайны замечательно подходят к автомобилям, а изредка не совпадающий вылет ЕТ (для разных моделей может подходить один диск с небольшим отклонением по вылету) не будет замерять ни один самый дотошный инженер по гарантии (ему даже не придет в голову, что диск не заводской).

Небходимо понимать, что выпирающее наружу колесо может цеплять за крыло на кочках и ямах, когда автомобиль сильно перемещается вверз-вниз относительно покрышки. Так же на диски с не родным вылетом не получится одевать цепи противоскольжения.

Возможно также использование фланцев (проставок), чтобы подогнать вылет понравившегося диска к параметрам вашего автомобиля. Это касается только негарантийных автомобилей. Если машина на гарантии, а вы боитесь ее потерять, то нужно придерживаться штатных параметров.

D57.1- центральное отверстие под ступицу определённого автомобиля, часто обозначается как HUB, например HUB57,1. Центральное ступичное отверстие на понравившемся диске должно быть равным или большим чем на Вашем авто; если отверстие в диске больше, то для центровки колеса используют кольца, они могут быть пластиковыми или алюминиевыми, потому что кольцо не несет никакой нагрузки, а только служит для точной установки колеса на ступицу. Если отверстие меньше, а диск очень-очень нравится, можно обраться для его увеличения в токарную мастерскую, специализирующуюся на работе с колесными дисками.

Уважаемые покупатели! Будьте внимательны при самостоятельном подборе автомобильных шин и дисков. В зависимости от типа и комплектации автомобиля они могут отличаться. Например, у седана Suzuki SX4 размер 195/65 R15, а у хэтчбека – 205/60 R16. На BMW 5 серии E60 штатный вылет 20, на полноприводной версии – 38-43.

Все статьи

Размер и вылет дисков колеса (радиус, ширина, сверловка, центральное отверстие, грузоподъемность)

   При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно, для определенной модели автомобиля.
  Ведь не правильно подобранные диски могут не только задевать за кузовные детали и подвеску, но и ускорят износ подшипника ступицы. Далее мы постараемся наиболее подробно изложить информацию по выбору и техническим характеристикам дисков, для того, чтобы вы смогли избежать подобных проблем.

Функции дисков на автомобиле

 Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), правильное базирование шины относительно кузова и подвески, при этом обеспечивая должную жесткость конструкции под массой автомобиля.
 Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Если «не угадать» с размерами, то в итоге диски могут задевать за подвеску, за крыло, за тормозной суппорт…  Все это может привести к повреждениям не только дисков, но и смежных с ними элементов.

Поэтому к подбору дисков необходимо отнестись ответственно. Начнем с размеров колес (дисков) применяемых для автомобилей. Это первое с чего необходимо начать.

Основные размеры диска и их посадочные поверхности

Диаметр и ширина (размер диска) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и его ширину), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.

Размеры обозначаются следующим образом: 5 х 13; 6 х 14 ; 6,5 х 15 , и так далее (стандартный ряд дисков) или с точностью наоборот. Скажем 13*5, 14*6, 15*6,5… Читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать».

Меньшее число может быть 4, 4,5, 5, 5,5, …10  и обозначает ширину обода диска в дюймах. Большее число 12, 13, 14, …22 обозначает диаметр обода диска в дюймах.

 Например на автомобили ВАЗ  «классика» необходимо ставить диски следующих размеров: 5 х 13 или 5,5 х 13, то есть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5 х 14 и 6 х 14 , а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. С одним «но», что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть. Очень важен данный размер для установки шин на диски, так как они имеют тоже свою определенную ширину и высоту. Не каждая шина может подойти на имеющийся у вас диск. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

Вылет колеса (ЕТ) — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (Диаметр, ширина и вылет диска.)




Вылет диска может быть «положительным» (рисунок «вылет+») , если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (на рисунке «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.

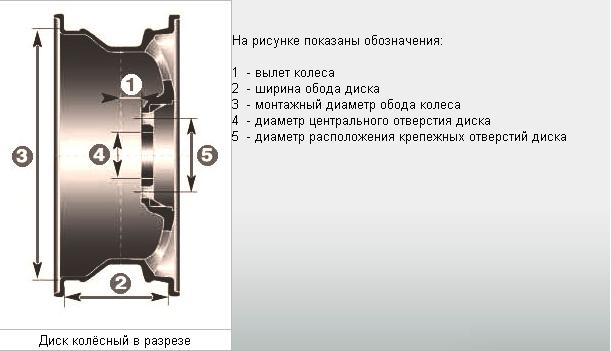

Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет  соответственно «отрицательный».

Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выступать наружу и единственное что может помешать его установки арки кузова автомобиля.
Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для амортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

Но даже если вы установили диски с вылетом не установленным в соответствии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске (подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

Внутреннее центровочное отверстие на диске

Если даже вы подобрали диск с нужным радиусом, шириной, сверловкой и вылетом, то все можете перечеркнуть внутреннее центровочное отверстие. Это еще один из важных параметров, на который стоит обратить особое внимание. По сути это отверстие обеспечивает посадку на ступицу подвески и между диском и ступицей зазор должен быть минимальным. При этом если отверстие маленькое, то само собой на ступицу оно уже не налезет. Если большое, то откорректировать его можно установкой центровочных колец. Обычно это такие пластиковые кольца вставляющиеся в диск.

При этом у большинства производителей есть свой предпочтительный ряд для внутренних отверстий под посадку на ступицу. Приведем несколько примеров: у Toyota скажем в большинстве случаев это 60.1 мм, у Nissan и Renault 66.1.

То есть можно сделать вывод, что если поставить кольцо,

то при соблюдении всех остальных размеров диск с Renault подойдет на Toyota, а вот с Toyota на Рено уже нет. Если только расточить это ЦО.

Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

  Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Размеры отверстий под болты и гайки в дисках (сверловка).

Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение  PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.
   Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале.  При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Дополнительная информация (маркировка) на диске

Кроме вылета ширины диска и диаметра диска часто можно встретить и другую информацию. На диске может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.

– SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)

— MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , слово COLD (холодный) напоминает, что измерять давление следует в холодной шине;
— TOYOTA — производитель диска.

Размеры дисков для некоторых моделей автомобилей

Этот абзац можно назвать справочным. В нем вы просто найдете информацию для некоторых моделей автомобилей, с применяемыми для них стандартными дисками.

Toyota Сorolla (2002-2006) выпуска устанавливаются колесные диски в размерности: 6J * R 15; вылет — ET45; сверловка отверстий под болты- 4 х 100; диаметр центрального отверстия — 54,1 Допустимые отклонения для размеров диска: Вылет ЕТ 42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Сorolla (2007-2018) двигатель  1,6 выпуска устанавливаются колесные диски в размерности : диаметр центрального отверстия 60,1; диаметр R16; ширина 6,5; вылет — ET 45; рассверловка 114,3 х 5 Допустимые отклонения для размеров диска: Вылет ЕТ 42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Land Cruiser Prado (2010-2018) 2.7 л 4,0 л

C завода для 2,7 литра, 7.5Jx17 со сверловкой 6/139.7 и вылетом ET 25 или для 4 литровой версии 7.5Jx18 сверловка 6/139.7 вылет ET 25. Гайка: 12*1.5. Шины для 2,7 — 265/65 R17 или соответственно для 4,0 — 265/60 R18. DIA 106.2 мм.

Toyota Yaris (2006-2010)

6J*R 15; вылет — ET45; сверловка отверстий под болты- 4 * 100

ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5 х 13 или 5,5 х 13; вылет — ET29 ± 5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х 14; вылет — ET35 + 5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5 х 14; вылет — ET37+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6 х 14; вылет — ET35+5;сверловка отверстий под болты- 4 х 98; диаметр центрального отверстия — 58,6

Вылет диска (ЕТ) — Размер колес

На что влияет вылет диска? Существует множество подробных схем и объяснений, что собой представляет вылет диска ЕТ, но говоря попросту, это размер привалочной плоскости колеса, которая учитывается при стыковке колеса со ступицей и плоскостью, проходящей посередине обода. Когда говорят, что вылет обладает положительным показателем, то имеют в виду, что привалочная плоскость не пересекает эту самую воображаемую плоскость. А вот когда привалочная плоскость начинает пересекать плоскость, которая проходит посередине обода, считается, что ЕТ отрицательный. Величина вылета является важным аспектом проектирования колесного диска, поэтому для ее расчета специалисты используют специально созданную формулу, что исключает вероятность допущения ошибки.

Чем так важен вылет диска?

Производители колесных дисков еще на стадии их проектирования учитывают вероятность наличия определенного отступа во время монтирования дисков, поэтому задают его величине предельно допустимые размеры. Монтаж автомобильных дисков в каждом отдельном случае требует четкого представления о типоразмере колеса. В том случае, когда все инструкции соблюдены, а вылет диска ET и другие геометрические параметры соответствуют документации, то монтаж диска произведен правильно. Помимо всего прочего, от вылета диска напрямую зависит ширина колесной базы, соответственно, и симметричность расположения всех четырех колес. Однако ни ширина шины, ни ширина диска, ни даже его диаметр не оказывают никакого влияния на величину его вылета. Об этом свидетельствует то, что для расчета давления на подвеску за основу принято брать плечо приложения силы, которое рассчитывается посредством измерения расстояния от ступицы до центра шины. По большому счету, каждый производитель колесных дисков предпочитает указывать в рекомендациях собственный расчетный вылет, который является единым для любой марки автомобиля. В маркировке диска условное обозначение вылета диска указывается в виде обозначения “ЕТ”, после которого указана его фактическая величина в миллиметрах. Например, наличие метки “ЕТ0” свидетельствует о нулевом вылете, а обозначение, к примеру, “ЕТ45” или “ЕТ-15” говорит о том, что вылет положительный или отрицательный соответственно. Ни один уважающий себя производитель не допускает значительных погрешностей по вылету диска, т. к. это является дополнительным источником нагрузки на подвеску и причиной снижения эффективности ее работы. Результатом допущенной ошибки в таком случае является ускоренный износ рабочих элементов и преждевременный ремонт. Как бы то ни было, нужно также помнить о том, что для каждой марки машины предусмотрена своя величина ЕТ. Связано это с уникальными особенностями подвески, во время создания которой принимаются во внимание различные факторы (вес автомобиля, его деталей и т. д.), от которых зависит конечный результат.

Что такое вылет колесного диска в автомобилях?

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет — это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

Вылет колесных дисков бывает трех типов:

  • нулевой — когда середина диска и плоскость крепления к ступице совпадают;
  • отрицательный — редкое явление, при котором крепление диска находится глубже середины изделия;
  • положительный — вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

  • заметное нарушение качества поездки автомобиля;
  • осложнение рулевого управления;
  • увеличение сопротивления у авто с передним приводом;
  • значительный риск разрушения ступицы, подшипников и рулевых тяг;
  • снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

Если подобных дополнений в вашем авто не будет, то и качество поездки, и безопасность эксплуатации авто снизятся. Нужно выбирать именно такой вынос колесного диска, который требует производитель. Было бы интересно услышать о реальном опыте эксплуатации автомобилей с измененными параметрами выноса колесных дисков в комментариях.

как подобрать подходящие по параметрам колесные диски? — Хочу кататься!

Колёса есть у машины с завода, и производитель сам заботится о том, чтобы они были подходящими для автомобиля. Но рано или поздно с выбором новых дисков сталкивается каждый автовладелец. Это может быть второй комплект на зиму, замена изношенных колёс или просто желание поставить «тапочки» помоднее. Как выбрать диски, которые будут не только хорошо смотреться, но и не навредят автомобилю?

Соблюдай параметры

Правило 1 — следуй рекомендациям завода-производителя. А если и отступать от них, то с умом. Чтобы диск идеально подходил конкретному автомобилю, он должен иметь точно такую же геометрию, что и «родные» колёса. Геометрия эта описывается рядом параметров, например: 17×7 +30 5×114,3 56,1. Расшифровываем.

  • Диаметр; указывается в дюймах с шагом в 1 дюйм. Автомобили малого класса имеют диаметр колёс в среднем от 14 до 16 дюймов, гольф-класс от 15 до 17, бизнес от 16 до 18, кроссоверы — от 16 до 19 дюймов, спорткары и крупные премиум-модели — от 17 до 21 дюйма.
  • Ширина; указывается в дюймах с шагом в полдюйма. На большинстве автомобилей установлены диски шириной от 6 до 9 дюймов, что примерно соответствует ширине шины от 185 до 255 мм.
  • Вылет; указывается в миллиметрах, часто обозначается буквами ЕТ или OF (от offset). Это расстояние между привалочной плоскостью, которой диск соприкасается со ступицей и серединой ширины диска. То есть вылет +30 означает, что ступичная часть диска вынесена наружу на 30 мм от виртуальной центральной плоскости диска. Если вылет сделать ещё больше, то ступичная часть уйдёт наружу ещё сильнее, поэтому при установке такого диска обод будет прятаться в арку глубже, чем при +30. Из этого вывод: чем больше (положительнее) вылет, тем сильнее колесо прячется в арку, а чем он меньше (отрицательнее), тем сильнее торчит наружу.

Диски с большим положительным вылетом обычно имеют плоские или даже чуть выпуклые спицы, которые не утапливаются ближе к центру. А колёса с небольшим положительным, нулевым или даже отрицательным вылетом имеют явно выраженную утопленную центральную часть и тянущиеся из глубины к ободу спицы или просто широкую «полку» обода. Важно: на разных автомобилях одно и то же колесо будет по-разному смотреться в арке, потому что геометрия подвески у них разная. То есть ступицы больше или меньше вынесены наружу, поэтому один и тот же вылет будет давать разную позицию колеса относительно арки и деталей подвески, глубже или ближе.

  • Разболтовка или «сверловка»; описывается количеством отверстий для болтов/шпилек и диаметром окружности, на которой находятся их центры, часто обозначается буквами PCD. На незаводских дисках иногда присутствует двойная сверловка, например, под 4 и 5 отверстий — это делается для удешевления производства, но встречается и на дорогих брендовых колёсах. На большинстве легковых автомобилей применяются колёса с пятью отверстиями, на некоторых внедорожниках их шесть, а на малолитражках встречаются четыре. Самые распространённые величины PCD — 100 и 114,3 мм, большинство марок используют их. Но кроме этих есть и масса других значений.
  • Диаметр посадочного отверстия, указывается в миллиметрах с одним знаком после запятой, часто обозначается буквами DIA. Это размер отверстия, которым диск надевается на ступицу автомобиля.

Как узнать параметры подходящих колёсных дисков?

Часть данных можно найти в инструкции по эксплуатации — обычно это ширина и диаметр. Сняв колесо, можно посмотреть на внутреннюю часть диска — там наверняка написан и вылет, а иногда ещё и диаметр сверловки. Центральное отверстие можно измерить штангенциркулем самостоятельно. Кроме того, можно попробовать обзвонить дилеров и узнать цифры у них.

Наконец, интернет. При правильной формулировке запроса и многократной перепроверке результата вы получите ответы на свои вопросы. Если автомобиль редкий, то поможет запрос на английском языке вида alfa romeo brera wheel size. Учтите только, что для разных рынков производители ставили разные базовые колёса, а также тот факт, что колёса на одной и той же модели различаются в зависимости от модификации и комплектации — ищите нужную именно вам.

Автор: Дмитрий Ласьков,

Материал с сайта auto.mail.ru

штатные размеры, диаметр, разболтовка, ширина, вылет, цо

Любой автовладелец знает, какую важную роль играют размеры автошин и колесных дисков в управлении автотранспортным средством. Все марки автомобилей имеют индивидуальные типоразмеры колес, заложенные конструкторами при создании модели.

Автомобильное колесо состоит из двух частей: диск и покрышка, устанавливаемая на него. Отечественный АвтоВАЗ для марки Лада Веста базовой комплектации заложил следующие параметры колес:

  • R15 – радиус диска;
  • ширина покрышки 185мм;
  • высота профиля 65 процентов;
  • индекс скорости (Н) не более 210 км в час;
  • максимальный допустимый вес – не более 560 кг.

Покрышки для Весты выпускаются под названием Art Motion предприятием Белшина. Существует несколько разновидностей автошин для зимнего и летнего периода эксплуатации. Резина мягкая, с высокой степенью износостойкости, малошумная и отлично контактирует с поверхностью автодороги. На автомобиль Lada Vesta к указанным покрышкам предусмотрены колесные диски.

В базовой версии применяются штампованные модели с размерностью 6J15 ET50 4×100 60,1. Производителем дисков является красноярский завод K&K, который, помимо штамповки, поставил на поток легкосплавные модели под названием Анна-15 для отечественного автомобиля Веста.

О чем говорят эти буквы и цифры?

  • 6J указывает на ширину изделия, в дюймах
  • 15 свидетельствует о диаметре диска, за основу берется также дюйм
  • ЕТ50 – вылет, мм
  • 4х100 – разболтовка (PCD), которая дает понимание водителю о количестве крепежных болтов (4), расположенных по окружности длинной 100мм
  • 60,1 – диаметр центрального отверстия диска (DIA).

Более дорогие модификации Весты имеют размерность автошин 195/55 R16 с индексом нагрузки 91Н или 91Т. Данные автопокрышки поставляются на АвтоВАЗ немецким концерном Continental. Литые диски под эти автопокрышки изготавливает все тот же K&K. Они носят название Пталомей и имеют размерность 6Jx16 ET50 4×100 60,1.

Автомобиль последующей модификации Люкс за дополнительную плату может обзавестись дисками R17 того же производителя.

Размерность штатных дисков

На конвейере Vesta комплектуется колесными дисками размерностью от R15 до R16 с шириной от 5,5 до 6,5 дюймов. Вылет ЕТ находится в пределах 40 – 50. Что касается разболтовки, то она неизменна для всех модификаций автомобиля – 4х100 мм. Диаметр центрального отверстия для посадки на ступицу равен 60,1 мм.

АвтоВАЗ рекомендует применять модели колесных дисков для своих автомобилей только оригинального исполнения со штатными размерами. В противном случае завод не гарантирует работоспособность и безопасность использования таких деталей.

Параметры штатных гаек

Гайки для закручивания стандартных болтовых соединений имеют размеры М12х1,5. Не исключаются варианты установки болтов-секретиков (представлены на фото). Они надежно защищают колесо от несанкционированного снятия, попросту говоря взлома.

Какие диски можно поставить

Выбрать нужный размер колеса для Лада Веста вообще не составляет никакой сложности. На рынках представлен огромный ассортимент продукции, которая может заменить отечественные оригинальные, ведь любая запчасть имеет свой срок службы и рано или поздно выходит из строя. Под замену подойдут самые простые и недорогие штампованные диски, а также более улучшенные легкосплавные модели.

Штампованные диски имеют большую массу, эксплуатационные характеристики по сравнению с литыми и коваными моделями немного хуже.

Выделяют несколько положительных моментов:

  • прочность изделий выше, лучше выдерживают механические воздействия;
  • имеют низкую стоимость;
  • их можно восстановить и отремонтировать.

На Лада Веста подходят легкосплавные 16-ти дюймовые диски 175/70 и 205/60, а также большие размеры 175/55 R17 и 195/50 R18. Для Vesta SV Cross лучше смотрятся 18-ти дюймовые.

В отличии от своих собратьев, кованные модели обладают высшей степенью прочности и меньшим износом. Такие диски самые легкие, что положительно сказывается на динамике управления автомобилем и экономичности топлива. Наряду со всеми положительными моментами кованные диски имеют высокую стоимость и не каждый может позволить себе приобрести такую роскошь. Поэтому, на Лада Веста такие диски встречаются крайне редко.

Производитель автомобиля позаботился, чтобы у покупателя не появлялся вопрос где взять нужные диски. АвтоВАЗ заключил договор с компанией К&К, теперь продукция этого завода унифицирована с легковым авто Лада Веста. При выборе диска необходимо обратить особое внимание на его маркировку. Данные должны полностью соответствовать рекомендуемым значениям завода-изготовителя.

Совет. На зиму лучше устанавливать диски и шины с меньшей шириной, это позволит автомобилю уверенности в управлении на скользкой дороге.

Еще один нюанс, на который стоит обратить внимание при выборе понравившегося диска. Многие водители стремятся установить колеса большей ширины. В этом случае производитель не несет гарантии за последствия, поскольку АвтоВАЗом заявлены только определенные размеры. Увеличения параметров диска может привести к потере комфортности, управляемости при движении автомобиля. Важно правильно определить приоритеты и выбрать лучшее.

Lada Vesta позволяет монтировать колеса большого диапазона размеров. В этом случае нужно обратить особое внимание на разворот колеса, чтобы протектор не задевал арку автомобиля. Если есть желание поставить диск большей ширины, необходимо высоту профиля автопокрышки уменьшить. Но это снижает комфортность езды на машине.

Допустимые размеры автошин

Диаметр колесаШирина/высота
R15175/70
R15205/60
R16185/60
R17175/55
R17195/50

Зная определенные параметры автошин и колесных дисков, проблем замены колес на автомобиле Лада Веста можно избежать. Производителем допускается установка большого количества размерностей в пределах диаметра диска R 15 – 17. Некоторые даже умудряются всунуть в авто 18-ти дюймовые модели.

Все зависит от желания и возможностей покупателя. Правильно подобранные колеса – залог безопасности на дороге. Желательно избежать ошибок, установки неподходящих дисков и покрышек.

В. Как я могу проверить начальное смещение моих томов NTFS на диске?

A. Чтобы выровнять тома с физическими секторами, на томах используется смещение для лучшего выравнивания. Вы можете использовать wmic для проверки смещения разделов, как показано здесь.



C: \> wmic partition get Index, Name, StartingOffset

Index Name StartingOffset
0 Диск № 1, Раздел № 0 1048576
1 Диск № 1, Раздел № 1 105906176
2 Диск № 1, Раздел № 2 266199891968
0 Диск № 2, Раздел № 0 32256
0 Диск № 3, Раздел № 0 32256
0 Диск № 4, Раздел № 0 32256
0 Диск № 5, Раздел № 0 32256
0 Диск № 0, Раздел № 0 1048576

Обратите внимание, что когда у вас есть несколько разделов на одном диске, вы получаете очень большие смещения на дополнительных разделах, потому что они начинаются позже на диске. Важно смещение первого раздела на каждом диске. Практически каждый диск сегодня будет использовать выравнивание 1048576, что является значением для дисков размером более 4 ГБ. Вы можете проверить значения смещения по умолчанию, заглянув в реестр по адресу HKLM \ SYSTEM \ CurrentControlSet \ services \ vds \ Alignment. Вы можете просмотреть размер используемого блока, добавив размер блока к команде wmic выше.

Обратите внимание в моем примере, что у меня есть четыре диска, у всех смещение 32256. Это диски размером 1 ТБ, так почему они не смещены на 1048576? Эти четыре диска представляют собой динамические диски, которые ведут себя иначе, чем базовые диски.Чтобы проверить их, вы можете использовать команду detail part в diskpart после того, как вы выбрали раздел, представляющий динамический диск. Например,



DISKPART> деталь

Раздел 1
Тип: 42
Скрытый: Да
Активный: Нет
Смещение в байтах: 32256

С этим разделом не связан том.

Обратите внимание, что у вас по-прежнему 32256 в качестве смещения.

Использование diskpart и wmic для проверки выравнивания разделов диска

(Ознакомьтесь с нашим онлайн-курсом обучения Pluralsight: SQL Server: Повышение производительности подсистемы хранения.)

Некоторое время назад я писал в блоге о выравнивании разделов диска и о том, как выравнивание по умолчанию 31,5 КБ в Windows Server 2003 может привести к огромным проблемам с производительностью ввода-вывода (см. Правильно ли установлены смещения разделов диска, размеры полос RAID и единицы распределения NTFS ?). На этой неделе мы были на месте с клиентами, и эта тема снова возникла. Я подумал, что было бы полезно сделать небольшой пост в блоге, показывающий, как использовать инструменты diskpart и wmic. Погуглите их, чтобы получить много информации с сайта Microsoft, но будьте осторожны, чтобы не поиграть с какими-либо деструктивными опциями в производственных системах. Параметры, которые я использую ниже, никоим образом не изменят диски.

Примечание. Это относится к дискам MBR, а не к GPT или динамическим дискам. Хотя они тоже требуют правильного выравнивания, у меня нет информации о том, как это сделать для этих дисков. Команда SQLCAT опубликует некоторые рекомендации, но еще не сделала этого, AFAIK. Ознакомьтесь с техническим описанием группы SQLCAT Рекомендации по выравниванию разделов диска для SQL Server для получения полной информации по этой теме.

Откройте командную строку и введите diskpart.Вы увидите что-то вроде:

C: \ Пользователи \ Администратор> diskpart

Microsoft DiskPart версии 6.0.6001
Copyright (C) 1999-2007 Microsoft Corporation.
На компьютере: ОБЕЗЬЯНА

ДИСКОВАЯ ЧАСТЬ>

Далее вам нужно перечислить логические диски, о которых знает Windows. Введите список дисков. Вы увидите что-то вроде:

DISKPART> список дисков

Диск ### Статус Размер Свободен Dyn Gpt
——– ———-——- ——- — —
Диск 0 в сети 136 ГБ 1434 МБ
Диск 1 в сети 1116 ГБ 0 B
Диск 2 в сети 2036 ГБ 0 B

ДИСКОВАЯ ЧАСТЬ>

Диски 1 и 2 — это два RAID-массива, которые я использую прямо сейчас для серии тестов производительности, которые я выполняю. Обратите внимание, что числа в столбце «Бесплатно» неверны — не знаю, почему.

Чтобы увидеть разделы на диске, вам необходимо установить фокус diskpart на этот диск. Введите select disk X, где X — это диск, на котором вы хотите сосредоточиться. Вы увидите что-то вроде:

DISKPART> выберите диск 1

Диск 1 теперь выбран.

ДИСКОВАЯ ЧАСТЬ>

И теперь вы можете составить список разделов на диске, используя список разделов. Вы увидите что-то вроде:

DISKPART> список разделов

Раздел ### Тип Размер Смещение
————- ——————-——-——-
Раздел 1 Первичный 1116 ГБ 1024 КБ

ДИСКОВАЯ ЧАСТЬ>

Это результат работы одного из моих серверов Windows Servr 2008, где смещение раздела по умолчанию составляет 1 МБ, что не приводит к проблемам с производительностью.

В другой системе Windows XP я получаю следующий результат:

DISKPART> выберите диск 0

Диск 0 теперь выбран.

DISKPART> список разделов

Раздел ### Тип Размер Смещение
————- ——————- ——-——-
Раздел 1 Первичный 119 ГБ 32 КБ

ДИСКОВАЯ ЧАСТЬ>

Этот диск неправильно выровнен. Если бы это был массив RAID, я бы заплатил штраф за производительность каждый раз, когда чтение или запись попадали в смещение полосы RAID.См. Ссылку на сообщение в блоге вверху этого сообщения для получения более подробной информации.

К сожалению, diskpart не всегда лучший инструмент для получения смещения разделов, так как он округляет значения, а когда есть несколько разделов, может быть трудно точно сказать, что и что, особенно когда много дисков, где вам нужно чтобы выбрать каждый из них, а затем перечислить разделы.

В этом случае используйте wmic, чтобы получить точные числа. Команда выглядит следующим образом:

раздел wmic получить размер блока, начальное смещение, имя, индекс

Для моего сервера я получаю следующий результат:

Размер блока Имя индекса Начальное смещение
512 0 Диск № 1, Раздел № 0 1048576
512 0 Диск № 2, Раздел № 0 1048576
512 0 Диск № 0, Раздел № 0 1505755136

Для динамических дисков используйте:

dmddiag. exe -v

Теперь — идите к своим серверам и проверьте выравнивание разделов — исправление этого может дать вам повышение производительности ввода-вывода на 30-40% !!

Как это исправить? Что ж, это обратная сторона — исправление означает переформатирование диска для получения правильного смещения раздела или перемещение данных на диск, который уже имеет правильное смещение раздела. Помните — хотя Windows Server 2008 создает диски с правильным смещением, использование диска, созданного в Windows Server 2003, и его присоединение к Windows Server 2008 не повлияет на существующее смещение раздела.

Как использовать команду Diskpart для преобразования / изменения размера / удаления разделов?

В Windows встроено множество мощных команд, а «DiskPart» — один из самых мощных инструментов для управления. разделы, такие как создание, удаление, форматирование, расширение разделов и т. д. Рекомендуемый учебник: Как изменить размер Windows Раздел 7 / vista / XP с бесплатной программой Partition Wizard Home; Чтобы изменить размер серверных разделов, мы рекомендуем Учебное пособие: изменение размера раздела сервера с помощью мастера разделов Серверная версия

Что именно мы можем делать с «Diskpart»?

1, Конверт.

Есть много преобразований, которые мы могли бы сделать с помощью Diskpart. 1. Мы можем преобразовать базовый диск в динамический без потери данных. 2. Мы можем преобразовать динамический диск обратно в базовый. В этой ситуации все существующие тома должны быть сначала удалены, а затем мы можем выполнить «diskpart», чтобы преобразовать динамический диск обратно в базовый диск. 3, конвертировать MBR-диск в GPT. 4. Конвертируйте GPT обратно в MBR. Почему мы должны выполнить вышеуказанное преобразование? Мы узнаем преимущества.

Базовый диск VS динамический

Динамический диск может создавать динамические тома, такие как простой том, разделенные тома, зеркальный том, составной том. объем, рейд 5 том. Чтобы преобразовать динамический диск в базовый. Вы должны удалить все динамические тома перед процесс преобразования. Не рекомендуется удалять разделы на динамическом диске, за исключением аварийные ситуации.Рекомендуется удалить все тома на диске, а затем преобразовать диск к основному. Вы должны удалить все разделы динамических данных. Кроме того, никогда не смешивайте базовый первичный и динамический разделы на одном диске. В этом случае компьютер может не перезагрузиться. К счастью, идеал Partition Manager может преобразовывать динамический диск в базовый без потери данных.

Если вы используете Windows 7, XP / VISTA / 2000, вы можете попробовать бесплатную программу Partition Wizard Home.

Если вы используете Windows Server 2000/2003/2008, вы можете попробовать Partition Wizard Server Edition.

MBR диск VS GPT диск

Обычно мы используем MBR-диск, который может содержать не более 2 ТБ. Однако, если требуется диск большего размера, например, более 2 ТБ, затем мы преобразуем MBR-диск в GPT-диск, поскольку GPT-диск может содержать больше ТБ.

С помощью Diskpart вы можете преобразовать диск из базового в динамический.Зайдите в «Пуск» — «Выполнить» — введите «diskpart» — введите «список». disk »- введите« select disk # »(# — номер вашего диска, который вы хотите преобразовать) — введите« convert dynamic », «Конвертировать базовый», «конвертировать GPT», «конвертировать MBR» в соответствии с вашими требованиями. На самом деле вы также можете выполните указанные выше изменения в разделе «Управление дисками». Перейдите в «Мой компьютер», щелкните правой кнопкой мыши и перейдите в «Управление». Перейти к «Управление дисками», выберите базовый диск и щелкните правой кнопкой мыши, а затем можно будет преобразовать его в динамический диск.Тогда готово, без потери данных. С Diskpart вы можете сделать это следующим образом:

Есть несколько правил, о которых нужно помнить. Базовым диском может быть диск с данными, системный или загрузочный диск. Базовый диск может быть пустым или содержать первичные разделы или логические диски. Базовый диск не может иметь наборов драйверов отказоустойчивого диска (FtDisk), например полос или зеркал. Чтобы преобразовать базовые диски, иметь наборы драйверов FtDisk, использовать Управление дисками в Windows 2000 или преобразовать диск перед обновлением до Windows XP.

2. Создать / удалить раздел

Вы можете использовать Diskpart для создания раздела с явным дисковым смещением. Оснастка управления дисками помещает перегородка в конце любой занятой площади или на первой достаточно большой площади. В основной загрузочной записи (MBR), смещение раздела и размер округляются, чтобы сохранить необходимое выравнивание цилиндров. Смещения округляются до ближайшего допустимого значения, а размер всегда округляется до следующего допустимого значения.Diskpart не назначает букву диска вновь созданному разделу. Используйте команду assign, чтобы назначить либо точку монтирования, либо букву диска.

Вы можете использовать Diskpart для удаления отсутствующих динамических дисков. Динамические диски содержат общую базу данных; Все динамические диски на компьютере знают обо всех других динамических дисках на этом компьютере. Когда динамические диски перемещены, исходный компьютер считает эти диски «отсутствующими».

3, увеличить размер раздела

Мы можем использовать diskpart для изменения размера раздела без потери данных. «Изменить размер раздела» означает расширить раздел. Однако есть много правил для расширения раздела.

  • Это не системный раздел
  • Это раздел NTFS, а не FAT
  • Сразу за разделом свободное место
  • Если это динамический диск, это должен быть только простой том и составной том.

Вы можете выполнить diskpart для расширения раздела как в ОС Windows для дома, так и на сервере. Шаги как следующий:

  • Пуск — Выполнить— diskpart
  • тип «объем списка»
  • введите «выберите номер тома» (выберите номер, раздел, который вы хотите расширить), например: выберите том 2
  • тип «удлинить»

Если это системный раздел, обычно это диск, размер которого вы хотите изменить, чтобы увеличить пространство, или нет свободного пространство на том же диске или это RAID5, разделенный том, зеркальный том, вот решения:

Если вы используете Windows 7, XP / VISTA / 2000, вы можете попробовать бесплатную программу Partition Wizard Home.

Если вы используете Windows Server 2000/2003/2008, вы можете попробовать Partition Wizard Server Edition.

Статьи по теме

Diskpart для создания выровненного тома

Если вы работаете в Windows Server 2000, 2003 или Windows XP с RAID, вам нужно убедиться, что ваши диски выровнены. Выровненные диски могут повысить производительность ввода-вывода ваших серверов.

Windows записывает данные на диск фрагментами по 64 КБ.Однако Windows Сервер 2000, 2003 и Windows XP неправильно начинают запись данных в 63 сектор. Это означает, что первая 1k фрагмента записывается в один сектор, а остальные 63к в следующем и так далее. Как следствие, для каждого чтения и записи два доступ к секторам должен осуществляться с диска, а не с одного, что в основном удваивает количество операций ввода-вывода на вашем диске. Любые новые тома, созданные в этих операционных системах, будут выровнены неправильно. Microsoft решила эту проблему в Windows Server 2008 и Windows. Vista, но обновление существующей установки не исправит диск который изначально был отформатирован на одной из затронутых платформ.

Согласно Microsoft KB 929491 вам следует рассмотреть возможность использования смещения не менее 2048 секторов (1024 КБ) для покрытия большинства конфигураций RAID / LUN.

Чтобы использовать утилиту diskpart для создания нового раздела с выравниванием по 2048 (1024 КБ), выполните следующие действия:

1. Откройте командную строку

2. Введите diskpart

3. Введите list disk, чтобы просмотреть список. дисков

4. Введите select disk # (где # — диск, который вы хотите)

5. Введите create partition primary align = 1024, чтобы создать выровненный раздел

6.Введите assign letter = x (где x — буква диска)

7. Введите exit для выхода из утилиты diskpart

8. Запустите compmgmt.msc, чтобы открыть Computer Management

9. В Storage выберите Disk Management

10. Найдите новый том, щелкните правой кнопкой мыши и выберите Формат

11. Введите желаемую метку тома , выберите NTFS для файловой системы , выберите 1024 для размера единицы распределения и, при необходимости, отметьте Выполнить быстрое форматирование .

12. Нажмите Ok, чтобы начать формат

12. Нажмите Ok, чтобы подтвердить формат

После завершения форматирования у вас будет новый том, который выровнен.

Типы дисковых борон | Gonzales Equipment Sales Inc.

Борона дисковая одинарного действия

Дисковые бороны одинарного действия — это дисковые бороны с дисковыми группами, которые рыхлят почву только в одном направлении. Они используются фермерами на небольших участках, так как ширина среза варьируется от 4 до 20 футов — меньше, чем у других.Из-за того, насколько равномерно работают их диски, их срезы создают почвенные гребни и борозды. Они используются для более узких сегментов, требующих точного контроля. Дисковые бороны простого действия обычно сопровождаются ручным тяговым усилием или другой обработкой почвы крупным планом.

Борона дисковая двойного действия

Дисковая борона двойного действия, также называемая тандемной дисковой бороной, представляет собой дисковую борону с двумя или более рядами дисковых бригад. Передние группы разбивают почву в одном направлении, а задние — в противоположном.Это обеспечивает более тонкий и однородный срез. В отличие от дисковой бороны одинарного действия, дисковая борона двойного действия не оставляет какого-либо определенного рисунка, так как она яростно качает землю под собой. Они создают превосходные инструменты для нивелирования. Из-за большей конструкции дисковой бороны двойного действия их больше рекомендуют для полей с большей площадью.

Борона дисковая офсетная

В отличие от дисковых борон других типов, дисковые бороны со смещением расположены не на одной линии с тянущим их трактором.Но, как и дисковая борона двойного действия, у нее есть два ряда дисковых бригад, которые рыхлят почву в противоположных направлениях. Хотя они варьируются, они обычно самые большие среди других типов дисковых борон. Лучше всего они проявляют себя на больших полях. Борона дисковая офсетная предназначена для работы в качестве орудия основной обработки почвы — взлома целинной почвы. Их жевание обеспечивает более гладкую поверхность земли.

( ПОДРОБНЕЕ : 5 советов при покупке сменных ножей дисковой бороны)

Для получения дополнительной информации свяжитесь с нами, нажмите здесь.

Тандемная дисковая борона — SARE

Засушливые культуры
Тандемная дисковая борона

Обзор : Режущее и перемешивающее действие дисковой бороны зависит от диаметра, веса и вогнутости ножей; расстояние между лезвиями; угол наклона банды дисковой бороны относительно направления движения; и рабочая скорость. На засушливых землях дисковая борона может помочь подготовить перезимовавшую стерню или вспаханную землю к посеву.

В системе мульчирования, которая включает улучшение структуры почвы как часть борьбы с сорняками, тандемный диск с лезвиями диаметром 22 дюйма на расстоянии 9 дюймов может создать осеннее посевное ложе для озимых покровных культур за счет частичного заделки стерни кукурузы; весной сбейте покровную культуру; создать грубое посевное ложе из перезимовавших пожнивных остатков для сеялок, работающих с пожнивными остатками; или бегите неглубоко перед посадкой, чтобы уничтожить все поверхностные сорняки.Лезвия большего диаметра или лезвия, которые расположены дальше друг от друга, работают с большей скоростью или установлены под углом более 18 процентов, являются более агрессивными.

Особенности конструкции: Тандемные группы дисков имеют форму бабочки: передние группы, левая и правая, идут наружными концами вперед и под углом назад к центру; задние группы в зеркальном положении имеют внутренние концы, ведущие в центр инструмента, а внешние концы, повернутые назад. Угол крепления фиксируется на 18 или 20 градусов или регулируется на меньшие углы.

Рамы офсетных дисковых борон имеют две прямые группы, расположенные одна за другой, на прочной центральной Н-образной раме. Банды наклоняются в противоположные стороны. Угол выступа регулируется, обычно в диапазоне от 25 до 48 процентов. Офсетные диски, оснащенные более тяжелыми ножами диаметром до 28 дюймов, чаще используются для первичной обработки почвы и больших пожнивных остатков.

Модель для сравнения: 21 ‘тандемная тяга / тяга
Рек. ВОМ HP : от 120 до 170
Скорость:
от 4 до 8 миль в час
Цена по прейскуранту:
От 22 500 до 24 200 долларов
Диапазон ширины (все производители / все модели): от 6 до 23 футов для смещения; От 6 до 33 футов для тандема

Источники: 18, 21, 46, 76, 77, 85
Фермеры: Беннет, де Уайлд, Эрисман, Джемм, Харлоу, Кенаги, Маккаскл, Спрей, Мюллер

Предыдущий Род прополочный Следующие профили фермеров, занимающихся сельским хозяйством

Цифры и буквы в маркировке диска

Каждый производитель автомобилей настоятельно рекомендует диск определенного размера.Эту информацию можно найти в сервисной книжке или на наклейке в проеме водительской двери, рядом с информацией о размере и давлении в шинах. Несоблюдение этих требований может повлиять на ходовые качества или вызвать быстрый износ подвески. При выборе автомобильных колес необходимо уметь «читать» цифры и буквы в маркировке.

Рассмотрим маркировку диска на примере популярной нынче Kia Rio New. Производитель рекомендует 6J15 PCD4-100 et48 DIA 54.1 диск для установки. Давайте разберемся, что это за маркировка, и расшифруем ее, но сначала посмотрим на основные размеры диска.

6J15

Цифра 6 означает, что ширина обода составляет шесть дюймов. J указывает, что размер указан в дюймах, 15 — диаметр обода в дюймах.

PCD 4-100

Эти числа указывают на то, что диск имеет 4 отверстия для крепежных болтов и PCD размером 100 миллиметров.

Et-48

Самый важный параметр указывает смещение диска.Несоблюдение этого параметра впоследствии может привести к множеству проблем.
Смещение меньше рекомендованного делает колесную базу шире, тем самым увеличивая нагрузку на подвеску из-за смещения центра тяжести колеса. Кроме того, уменьшенное смещение приводит к тому, что колеса касаются арок. Смещение больше рекомендованного приводит к смещению колес внутрь, что снижает устойчивость автомобиля. Также колесо с увеличенным вылетом может цепляться за суппорт. Не поддавайтесь на уловки продавцов, выбирайте офсет, указанный производителем вашего автомобиля.

Диаметр 54,1

Диаметр посадочного места обода. Если этот показатель меньше указанного производителем, диск просто не будет соответствовать ступице. Когда этот показатель больше — не так уж и страшно, такой диск можно установить, но необходимы проставочные (центрирующие) кольца. Следует отметить, что даже при использовании проставочных колец может наблюдаться дисбаланс уравновешенного колеса.

Некоторые специалисты считают центрирующие кольца бесполезными. Почему? Дело в том, что центральное отверстие и его диаметр абсолютно не играют роли при центрировании и фиксации колеса.Последний центрируется и фиксируется только конической частью болтов и никак иначе.

Просто установите стандартный диск (диаметр его центрального отверстия совпадает с диаметром выступающей части ступицы) на ступицу и затяните конические болты (с коническими гайками все точно так же). Колесо на месте; здесь нет вопросов.

А теперь возьмем диск с нестандартным отверстием большего размера и наденем его на ступицу без центрирующего кольца. Не идеально, со смещением.

Затягивайте болты спокойно, равномерно, крест-накрест ручным ключом — без пневматического, который иногда может деформировать диск. Конусы болтов входят в конусы отверстий, и колесо автоматически помещается строго по центру ступицы, независимо от наличия или отсутствия центрирующего кольца и независимо от диаметра центрального отверстия диска, которое может быть любого типа!

Центрирование с помощью конусов (или полусфер) — это старый, проверенный метод, который очень часто применяется в самых разных механизмах, и он полностью применяется в случае с колесами.Центровка диска с центральным отверстием не дополняет конические крепежи; это просто не предусмотрено инженерами, проектировавшими автомобиль.

Однако, помимо центрирования «сферически в вакууме», популярный миф о центрирующих кольцах связан с поведением колеса в движении. Многие думают, что из-за пустоты в месте, где предполагается разместить центрирующее кольцо, диск может сместиться относительно ступицы из-за удара массы автомобиля и езды по неровной поверхности.Они считают, что возникнет дисбаланс и раскачивание колес. Это позволяет сделать вывод, что кольцо выполняет не только центрирующую, но и опорную роль.

Это мнение еще более ужасно неверно. Легко развеивается. Вы должны только представить себе силы, действующие (теоретически!) На центрирующее кольцо, если оно будет играть вспомогательную роль.

Из чего сделаны кольца? Тонкий пластик или алюминий, то есть чрезвычайно мягкие и пластичные материалы, абсолютно неспособные выдерживать нагрузки, даже отдаленно похожие на те, которые испытывает колесный диск в движении.

Оказывается, огромные силы действуют на очень маленькую площадь кольца. Если прокладка в виде пластикового кольца действительно выполняла даже самую маленькую опорную роль, она должна была быть сделана из прочной стали. На первых же ударах пластик или алюминий будут серьезно деформированы, так что повреждения можно будет не заметить невооруженным глазом.

Однако после любого пробега даже на непрочной пластмассовой втулке не остается следов давления и раскачивания… Причина в том, что конические поверхности болтов и только они центрируют и удерживают колесо.Роль кольца нулевая, оно не влияет ни на раскачивание колеса, ни на прочность крепления.

Таким образом, вы можете смело приобретать и устанавливать нестандартные колеса, если их цена вам подходит и они подходят по всем размерным параметрам, кроме диаметра центрального отверстия. Для компенсации увеличенного отверстия не требуются центрирующие кольца.

Но есть и хитрые болты крепления колес — со скользящими эксцентриковыми конусами. Это тюнинговый аксессуар, который позволяет комбинировать ступицу и колесо с разными PCD без сварки, повторного сверления отверстий и «блинов», изменения смещения.Например, поставить колеса 4 × 100 на ступицы 4 × 98. Такие хитрые болты — не лучшее техническое решение, но, тем не менее, оно существует и иногда применяется. Для крепления колеса, диаметр центрального отверстия которого больше диаметра ступицы, с помощью таких болтов во избежание перекоса весьма желательно использовать центрирующее кольцо. В таких случаях желательны центрирующие кольца из жаропрочного поликарбоната и алюминия для дисков из сплава.

Независимо от того, читаете ли вы маркировку колесных дисков, за рулем может сесть только лицо, имеющее водительские права.Это также чрезвычайно удобно и полезно, когда последнее является международным. На нашем сайте легко оформить международные водительские права. Не упускайте эту возможность!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
