Как правильно поставить поршневые кольца?

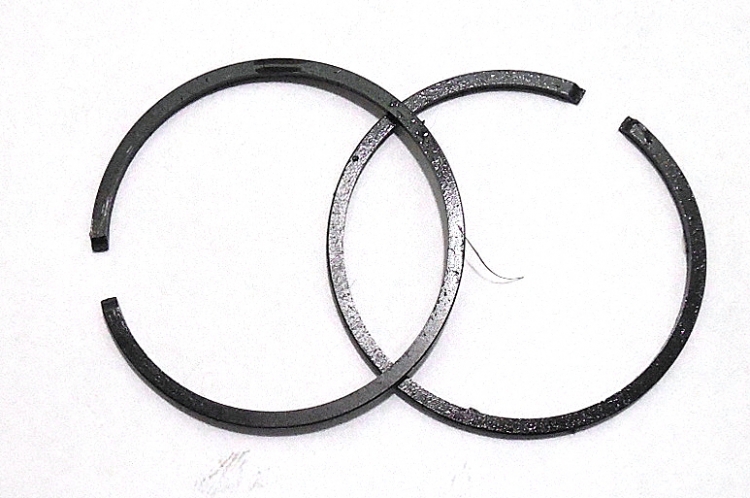

Поршневые кольца

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Как правильно выбрать и поставить самостоятельно поршневые кольца?

Как правильно ставятся поршневые кольца и номер 8

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра.

Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Правильно выбрать новые поршневые элементы – первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх.

Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Поршневые кольца - RacePortal.ru

 При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%. Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.

 Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

 Обеспечение герметичности между поршнем и стенками цилиндра. Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя. Отвод тепла от поршня к стенкам цилиндра.

 Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня. Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

 Тип колец Поршневые кольца делятся на два типа: Компрессионные,маслосъёмные.

1-Компрессионное кольцо

1.1-Молибденовая противоизносная вставка

2-Второе компрессионное кольцо

3-Маслосъёмное кольцо

3.1. Верхняя маслосъёмная пластина

3.2. Тангенциальный расширитель

3.3. Нижняя маслосъёмная пластина

 Поршень с поршневыми кольцами Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке. Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

 Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное. Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Поршневые кольца - терминология
  •  Концевой зазор в свободном состоянии
  • Концевой зазор в сжатом состоянии
  • Торсионная закрутка кольца после сжатия
  • Компрессионные поршневые кольца



 Первое (верхнее) компрессионное кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца.

 Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца.Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

 Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

 Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен. Поэтому современные кольца имеют только прямоугольную форму замка.

 Правильная установка поршневых колец Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца. Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессионные поршневые кольца не допускается устанавливать на поршень руками. Для этого необходимо использовать специальное приспособление, обеспечивающее равномерное разжатие кольца по всей окружности и ограничение максимального разжатия. Установка кольца руками, с увеличенным и неравномерным расжатием, значительно сокращает срок службы кольца.

 Прижатие компрессионных колец к стенкам гильзы цилиндра

 На этом рисунке видно, что газы из камеры сгорания через зазор между жаровым поясом поршня и стенкой цилиндра и через зазор между стенкой перегородки и поршневым кольцом попадают во внутреннюю полость поршневого кольца. При этом давление во внутренней полости верхнего компрессионного кольца практически равно давлению в камере сгорания. За счёт давления газов на внутреннюю поверхность кольца происходит дополнительное прижатие поршневого кольца к стенкам цилиндра. Некоторая часть газов также попадает во внутреннюю полость второго компрессионного кольца. Поскольку первое компрессионное кольцо дросселирует давление газов, давление во внутренней полости второго компрессионного кольца мотет быть равно 30 – 60%, от давления во внутренней полости первого компрессионного кольца.

 С учётом того, что все процессы в двигателе происходят достаточно быстро, давление из внутренних полостей поршневых колец не падает до следующего такта рабочего хода, это явление называется аккумулированием давления. Аккумулирование давления обеспечивает приемлемую работу поршневых колец, частично потерявших свою упругость в результате старения или перегрева. Потерявшие упругость поршневые кольца будут удовлетворительно работать на режиме высоких нагрузок двигателя, но при работе двигателя в режиме низких нагрузок поршневые кольца не обеспечат необходимое уплотнение. Поэтому, исправными можно считать поршневые кольца серийного легкового автомобиля, обеспечивающие прижатие к стенкам цилиндра за счёт собственной упругости.

 Некоторые производители поршневых колец заявляют, что до 90% усилия прижатия поршневых колец возникает за счёт давления рабочих газов двигателя. Возможно, кольца с подобными технически характеристиками подойдут только для специальных спортивных двигателей, постоянно работающих в диапазоне высоких оборотов и высоких нагрузок, Но вряд ли такое кольцо будет успешно работать в двигателе серийного автомобиля. Специально подготовленные поршневые кольца, как и многие другие детали двигателя, могут улучшить работу двигателя на строго определённых режимах оборотов и нагрузки. Но при этом значительно ухудшить работу двигателя на остальных режимах.

 Очень важным эксплуатационным размером является боковой зазор между кольцом и канавкой поршня, поскольку именно от него зависит давление в поршневой канавке. В среднем этот зазор равен 0,04 ÷ 0,08 мм. От величины этого зазора также зависят ударные нагрузки на перегородки поршневых колец и, соответственно, шумность работы двигателя, возрастающие при увеличении зазора или вероятность заклинивания (потери подвижности) поршневых колец при уменьшении зазора.

 Многие автомеханики считают, что поршни не подлежат дальнейшей эксплуатации по причине износа направляющей части (юбки) поршня, но обычно износ направляющей части поршня незначителен. Разумеется, если поршень не работал в режиме масляного голодания, и на поверхности поршня и стенок цилиндров не образовались задиры. На самом деле поршень часто выбраковывается по причине недопустимого износа канавки верхнего компрессионного кольца.

При производстве и высота поршневых колец, и высота канавки поршня имеют некоторый разброс, поэтому, для обеспечения необходимого зазора, иногда бывает возможность подбора поршневого кольца необходимой высоты.

 Форма второго компрессионного кольца отличается от формы первого компрессионного кольца. Иногда из-за своеобразной формы наружной поверхности второе компрессионное кольцо называется скребковым Это кольцо работает не только как компрессионное, но и участвует в регулировании количества масла на стенках цилиндров, то есть частично выполняет задачу маслосъёмного кольца. Нижняя часть рабочей поверхности второго кольца изготавливается в виде скребка, который при перемещении поршня вниз снимает со стенок цилиндра лишнее масло. Нижнее компрессионное кольцо работает в значительно более лёгких условиях. И температура в зоне кольца и давление газов на кольцо (соответственно сила прижатия кольца к стенке цилиндра) значительно ниже по сравнению с подобными показателями, оказывающими воздействие на верхнее кольцо. Оба компрессионные кольца допускается устанавливать только в одном положении. На верхней поверхности компрессионного поршневого кольца ставится метка «Т», «ТОР» или другие. Кольцо всегда устанавливается этой меткой вверх. Неправильно установленное поршневое кольцо, неправильно работает.



 Маслосъёмные кольца устанавливаются ниже компрессионных поршневых колец. На поршни двигателей современных легковых автомобилей устанавливается всего по одному маслосъёмному кольцу. Хотя старые двигатели, особенно предназначенные для стационарного применения, использовали по несколько маслосъёмных колец.

 Маслосъёмные кольца предназначены для регулирования количества масла, находящегося на стенках цилиндра. Тут не очень подходит русская поговорка: «Кашу маслом не испортишь». Масла на стеках цилиндра должно быть не как можно больше, а ровно сколько необходимо. Недостаточное количество масла приведёт к масляному голоданию и, вследствие этого, к повышенному износу поршневых колец, поршня и поверхности цилиндра. В некоторых тяжёлых условиях работы двигателя при наличии масляного голодания могут произойти задиры в соединение поршня с цилиндром, и даже полное заклинивание поршня в цилиндре. Так же нежелательно излишнее количество масла на стенках цилиндра. Лишнее масло, через компрессионные кольца попадает в камеру сгорания двигателя. Что приводит к повышенному расходу масла, образованию нагара на стенках камеры сгорания, клапанах и свече зажигания. Нагар от сгоревшего масла в камере сгорания и на клапанах значительно ухудшает некоторые технические характеристики двигателя. Во время работы двигателя система смазки разбрызгивает в нижней внутренней полости цилиндра большое количество смазки, необходимого для смазывания поршневого пальца и охлаждения поршня.

 При перемещении поршня вниз, маслосъёмное кольцо своими кромками собирает излишнее масло со стенок цилиндра и через дренажные отверстия в канавке поршня направляет его во внутреннюю полость поршня. Далее масло стекает в масляный поддон, возвращаясь в систему смазки двигателя.

 Для надёжной работы двигателя на стеке цилиндра должен находится тонкий слой масла, установленной толщины. Слой масла зависит не только от маслосъёмного кольца, но и от качества обработки поверхностей, как самих стенок цилиндров, так и поршня. Иногда можно слышать мнение, что чем чище отполирована поверхность стенки цилиндра, тем меньше сила трения и тем лучше работает двигатель. На самом деле это не так.

 Составные трёхкомпонентные маслосъёмные кольца оставные маслосъёмные кольца с различными типами расширителей

 Различные типы тангенциальных расширителей составных маслосъёмных колец





Составное четырёхкомпонентное кольцо
  1. Верхняя плоская пластина
  2. Осевой расширитель
  3. Радиальный расширитель
  4. Нижняя плоская пластина



Материалы поршневых колец

 К материалам, из которых изготавливаются поршневые кольца, предъявляются очень высокие требования. Во время работы температура верхнего компрессионного кольца достигает 300º С. При этой температуре кольцо должно сохранять эластичность, обладать низким коэффициентом трения по материалу, из которого изготовлены стенки цилиндров, и иметь высокую износоустойчивость. До 50 ÷ 60% всех потерь на трение в двигателе приходится на трение между поршневыми кольцами и стенками цилиндра.

 Обычно компрессионные поршневые кольца двигателей серийных автомобилей изготавливаются из специальных сортов прочного легированного чугуна, но в последнее время компрессионные кольца, особенно высокофорсированных двигателей, изготавливаются из стали. Для повышения износостойкости компрессионных колец на них рабочую поверхность наносится хромовое или молибденовое покрытие. Пористый хром, применяемый для покрытия поршневых колец, удерживает на своей поверхности необходимое количество масла. Эти покрытия имеют не только высокую износостойкость, но и уменьшенный коэффициент трения в паре с чугуном, из которого изготовлен блок цилиндров или вплавленные гильзы цилиндров алюминиевого блока. На поршневые кольца молибден наносится методом плазменного напыления. Поскольку молибден достаточно дорогой металл, обычно он наносится только на верхнее компрессионное кольцо, при этом перед напылением молибдена на рабочей поверхности кольца делается тонкая пазовая проточка. По своим физическим качествам хромированные поршневые кольца несколько отличаются от поршневых колец с молибденовым покрытием.

 Неисправности поршневых колец

 Основной неисправностью поршневых колец является их износ в процессе продолжительной эксплуатации. Ресурс поршневых колец двигателей отечественных автомобилей приблизительно равен 150000 км. (Вернее состояние соединения между поршневыми кольцами и стенками цилиндров). Кольца современных автомобилей передовых производителей могут служить до 300000 км, правда, иногда приходится слышать от владельцев, что двигатель их автомобиля уже прошёл 500000 км. Пробег лучших грузовых автомобилей-тягачей может быть более 1000000 км. Но эти пробеги могут быть значительно уменьшены неправильной эксплуатацией. К ускоренному износу поршневых колец приводит несвоевременная замена масла в двигателе, использование не подходящего для этого двигателя или загрязнённого мала. Несвоевременная замена воздушного фильтра и, тем более, эксплуатация автомобиля вообще без воздушного фильтра или езда по пыльным дорогам. Применение некачественного топлива или несвоевременная замена топливного фильтра. К тяжёлым условиям можно отнести постоянную эксплуатацию автомобиля в городских пробках. Очень вредны для колец кратковременные поездки, при которых двигатель не успевает прогреться до нормальной рабочей температуры, особенно в зимнее время. Не допускается эксплуатация двигателя с высокими нагрузками, до его полного прогрева. Система управления двигателя некоторых высокофорсированных автомобилей не позволяет двигателю развивать полную мощность, пока температура масла в двигателе не достигнет установленного предела. Именно масла, а не охлаждающей жидкости системы охлаждения.

 Бывают случаи быстрого, лавинообразного разрушения поршневых колец. Это может произойти или из-за сильного перегрева двигателя или в результате работы двигателя в условиях недостаточной смазки. В таких случаях возможно заклинивание колец в цилиндре, образование задиров на стенках цилиндра и поршне, разрушение поршневых колец и перегородок между кольцевыми канавками поршня. Такое состояние двигателя диагностируется достаточно легко. Признаком недопустимого износа поршневых колец является повышенное потребление масла. Если двигатель малолитражного автомобиля расходует более 0,5 литра масла на 1000 км и при этом при трогании с места после остановки перед светофором наблюдается появление из системы выпуска сизого дыма, можно предположить что поршневые кольца двигателя имеют недопустимый износ. В этом случае может наблюдаться повышенное давление картерных газов двигателя, которое можно определить, отсоединив шланг системы принудительной вентиляции картера двигателя. Также о большом давлении картерных газов свидетельствуют протечки масла через сальники, прокладки и другие уплотнения двигателя.



Для более точного диагностирования необходимо проверить компрессию в цилиндрах двигателя и проверить состояние цилиндропоршневой группы методом утечки сжатого воздуха.

Прямоугольное поршневое кольцо

Первоначально компрессионное поршневое кольцо в разрезе имело достаточно простую прямоугольную форму, но со временем форма колец стала значительно сложнее. Самый распространённый вид современных компрессионных поршневых колец.

Верхнее компрессионное кольцо

Первое (верхнее) компрессионное кольцо

Поршневые кольца -

Второе компрессионное кольцо

Второе компрессионное кольцо

Кольцо имеет наружную (рабочую) поверхность, непосредственно соприкасающуюся со стенками цилиндра, внутреннюю поверхность, направленную в сторону центра окружности кольца и две боковые поверхности, верхнюю и нижнюю. В результате эволюции двигателя форма разреза кольца перестала быть прямоугольной. Для обеспечения большей долговечности кольца, его более быстрой притирке к поверхности цилиндра, уменьшения вероятности закоксовывания колец в канавках поршня и для обеспечения других рабочих характеристик кольца форма разреза кольца стала довольно сложной и очень разнообразной.

Установка поршневых колец - Энциклопедия по машиностроению XXL

Установка поршневых колец в канавки поршня Автомат установки поршневых колец в канавки поршня Фиксация объекта сборки Подача поршневых колец в зону сборки Установка поршневых колец в канавки поршня Загрузка поршневых колец в кассеты накопителя Вручную  [c.368]

При установке поршневых колец на поршне должен быть проверен зазор между кольцом и стенками канавки поршня. Наивыгоднейший зазор достигается подбором колец, и лишь в индивидуальном производстве допускается пригонка кольца путем его притирки на плите.[c.397]


Потери трения и утечки газа через уплотнения. При движении поршня совершается работа против сил трения, которая необратимо переходит в тепло, сообщаемое газу. Для уменьшения этой потери иногда используют лабиринтное уплотнение, избегая тем самым установку поршневых колец. Кроме того, часть газа непосредственно перетекает через уплотнения поршня и клапанов не участвуя, в совершении внешней работы.  [c.113]

Подобрав поршни по размерам и весу, приступают к установке поршневых колец. Предварительно поршневые кольца должны быть проверены на упругость и правильность формы.  [c.169]

Операцию установки поршневых колец на поршень производят специальными щипцами (см. фиг. 67).  [c.170]

Как производят установку поршневых колец  [c.205]

Приспособление для снятия и установки поршневых колец дизеля Д50  [c. 269]

Рис. 13. Установка поршневых колец на поршень щипцами А.60183
Для облегчения установки поршневых колец на поршень следует пользоваться щипцами А. 60183 (рис. 13). Прн установке поршневых колец их замки необходимо расположить через 120°, а нижнее компрессионное кольцо следует установить так, чтобы выточка на его наружной поверхности была обращена вниз.  [c.22]

После подбора поршней необходимого диаметра и веса производят установку поршневых колец. Предназначенные для сборки кольца должны быть чистыми, без рисок, заусенцев и забоин на рабочей поверхности острые углы на наружной и внутренней ок-  [c.404]

СНЯТИЕ И УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ  [c.25]

Головка поршня имеет канавки для установки поршневых колец компрессионных 11 и 12 и маслосъемных 7 и 10.[c.47]

Поршни отливаются из алюминиевого сплава с выпуклым днищем (двигатель АЗЛК-412) или с плоским (двигатель ВАЗ-2101). Вследствие неодинакового расширения головки и юбки (головка больше нагревается, а поэтому и больше расширяется) диаметр головки делают меньше диаметра юбки. Юбка поршня в поперечном сечении овальная, что дает возможность уменьшить зазор между поршнем и цилиндром и исключить стуки при работе холодного двигателя. С внешней стороны головки поршня делаются три кольцевые выточки для установки поршневых колец. В средней части поршня имеются две бобышки для установки поршневого пальца. Ось отверстия под поршневой палец в бобышках смещена в правую сторону по ходу автомобиля в двигателе АЗЛК-412 на 1,5 мм (рис. И), в двигателе ВАЗ-2101 на 2,0 мм. Такое смещение обеспечивает более плавное перемещение поршня при изменении направления движения в зоне в. м. т. при рабочем ходе, что уменьшает боковое давление поршня на стенку цилиндра и износ последнего.[c.18]


Рис. 12. Установка поршневых колец на поршне
Рис. 59. Установка поршневых колец на поршне двигателя ЗИЛ-120.
Кольца устанавливают в верхней части поршня, выше поршневого пальца причем компрессионные кольца устанавливают выше маслосъемных. Чтобы обеспечить хорошее уплотнение поршня в цилиндре, поршневые кольца должны плотно и равномерно прилегать к внутренним поверхностям цилиндра. Для этого кольца выполняют разрезными по форме, приближающейся к кругу, диаметр которого в свободном состоянии больше диаметра цилиндра. Место разреза кольца называется замком. Замок кольца у большинства двигателей прямой. При установке поршневых колец на поршень замки их сдвигают так, чтобы они не совпадали, что устраняет прорыв газов в картер двигателя.[c.32]
Фиг. 93. Схема установки поршневых колец с пере-закреплением их в процессе обработки.
Подбор. подгонка и установка поршневых колец. Изношенные и потерявшие упругость поршневые кольца заменяют новыми, соответствующим ремонтному размеру поршня и цилиндров.  [c.484]

Подвижные детали. Поршни служат для восприятия при рабочем ходе силы давления газов и ее передачи через поршневой палец и шатун на коленчатый вал. Поршень имеет головку, две бобышки и направляющую часть (юбку). Верхняя часть головки поршня называется днищем. Вследствие неодинакового нагрева головки и юбки поршня (головка больше нагревается, а поэтому и больше расширяется) диаметр головки выполняют меньше диаметра юбки. С внешней стороны головки поршня делают кольцевые канавки для установки поршневых колец.  [c.12]

При установке поршневых колец с параметрами шероховатости поверхности Яг 20 мкм и Яг 6,3 мкм после приработки разница в величине зазора в стыке составила примерно 0,9—  [c. 140]

Фиг. 15. Приспособления для установки поршневых колец.
Рис. 150. Приспособления для снятия п установки поршневых колец (а) и стопорного кольца (6)
Последовательность сборки цилиндро-поршневой сборочной едини-щ такова монтаж цилиндровой втулки в блок, сборка вставки поршня с шатуном (ДЮО), соединение шатуна с поршнем, прикидка поршня с шатуном по цилиндру, регулировка линейкой величины камеры сжатия, установка поршневых колец в ручьи поршня и опускание поршня с шатуном в цилиндр.  [c.167]
Вследствие изнашивания поршневых колец увеличивается зазор в их замках и уменьшается их упругость. Больше всего изнашивается верхнее поршневое кольцо, хотя для уменьшения износа оно может быть хромировано. Так как изношенный цилиндр имеет овальную и конусную форму, то на поршень изношенного двигателя нежелательно устанавливать хромированные кольца, так как это твердое покрытие плохо прирабатывается к изношенному цилиндру. Замки поршневых колец подпиливают по данным табл. 20 отдельно для каждого цилиндра. Для замера зазора в замке кольцо продвигается поршнем в нижнюю, менее изношенную часть цилиндра. Расположение колец на поршне показано на рис. 143. Для облегчения установки поршневых колец применяют специальное разжимное приспособление (рис. 144). На поршни двигателя МеМЗ кольца устанавливают с помощью конусной оправки (рис. 145). В канавках кольца должны перемещаться свободно, опускаться в канавки под действием собственного веса.  [c.178]
Рис. 144. Установка поршневых колец с помощью специальных клещей
Рис. 145. Установка поршневых колец на поршень двигателя МеМЗ
Фиг. 278. Приспособление для установки поршневых колец в канавки поршня.
Рнс. 51. Схема установки поршневых колец  [c.296]

При сборке двухкорпусных ЦВД следует проверить правильность установки поршневых, колец на втулках паровпуска и снятие монтажных колец с паровпускных гильз. Затем приступают к закрытию крышки цилиндра.  [c.82]

Поршень состоит из трех основных частей (рис. 30) днища головки 5 и юбки 1. На внешней поверхности головки поршня проточены канавки 2 и 3 для установки поршневых колец. Верхнюю часть поршня называют уплотнительным поясом, так как размещенные на ней поршневые-кольца предотвращают прорыв газов через зазоры между поршнем и цилиндром. Число колец, устанавливаемых на поршне, зависит от типа двигателя и угловой скорости коленчатого вала.  [c.42]

Для установки поршневых колец служат три кольцевые канавки. В двух верхних находятся компрессионные кольца, а в нижней - сборное маслосъемное. Эта канавка соединена с внутренней полостью поршня отверстиями, через которые излишняя смазка снимаемая маслосъемным кольцом, отводится в картер.[c.34]

Герметичность каждой полости цилиндра обеспечивается закреплением на поршне уплотнительных манжет или установкой поршневых колец. Поршневые кольца обладают несколько меньшей герметичностью, чем манжеты, но допускают длительную работу с меньшим износом при 1ВЫС0КИХ жоростях и высоких температурах. Поэтому поршневые кольца в пневматическом приводе применяются только в тех случаях, когда скорости движения значительно превышают 1 м1сек или когда механизмы работают с частым включением и большим ходом поршня. Во всех остальных случаях хорошее уплотнение поршня и штока достигается при применении манжет и воротников (ГОСТ 6678—53). Материалом для манжет является маслостойкая резина, допускаюш ая работу их при температурах от +80 до —35°С.  [c.188]

Оправка для запрессовки и выпрессовки направляющих втулок впускных и выпускных клапанов Манометр для контроля давления маслз в двигателе Щипцы для установки поршневых колец Рукоятка для проворачивания маховика Приспособление для запиливаиия замков поршневых колец  [c. 358]

При установке поршневых колец на поршне должен быть проверен зазор между кольцом и стенками канавки поршня. Наивыгодней-  [c.407]

Установка поршневых колец. При сборке двигателя (большое значение имеет подгонка поршневых колец к цилиндрам и установка их на поршень. Поршневые кольца должны быть подогнаны по цилиндрам по всей окружности с зазором в замке в пределах для двигателей ГАЗ-51 и М-20 — 0,20—0,45 мм. Для двигателей ЗИЛ-120, у компрессионного кольца (хромированного) зазор должен быть 0,25—0,60 мм, у компрессионного кольца ( ехро-мированного) и у маслосъемного — 0,25—0,45 мм. Зазор для двигателей Москвич -400—.0,4—0,2 мм, Мо-сквич -402 — 0,41—0,76 мм. Допускается припиливание стыков колец плоскости стыков после припиливанйя должны быть параллельны.  [c.148]


Поршень (рис. 10) состоит из головки 8 и юбки 10. Верхняя плоскость головки поршня, называемая днищем, ограничивает снизу рабочую полость цилиндра и непосредственно восприни-ц мает давление газов. В головке поршня имеются канавки для установки поршневых колец. Юбка поршня, соприкасаясь со стенками цилиндра, направляет движение поршня. В процессе работы двигателя на поршень действуют давление газов, силы инерции, возникающие при возвратно-поступательном движении деталей, боковые силы, возникающие вследствие отклонения шатуна от оси цилиндра, и силы трения между стенками поршня и зеркалом цилиндра. Кроме того, поршни подвергаются воздействию высоких температур. Поэтому поршень должен обладать достаточной прочностью, жесткостью и износостойкостью.  [c.30]

При установке поршневых колец выдерживают требус.мый зазор в замке (припиловкой торцов) и располагают замки соседних колец под углом 180 Кольца предварительно проверяют на упругость на специальном приспособлении.  [c.249]

Установка поршневых колец в ручьи поришя производится только приспособлением, ограничивающим развод замка (см. рис. 3.48, а) После установки проверяют зазор между каждым кольцом и ручьем. При малом зазоре или отсутствии зазора между кольцом и ручьем поршня не обеспечивается игра кольца в ручье, что приводит к прорыву газов, повышенному изнашиванию кольца и зеркала цилиндра, увеличению расхода масла на угар . При большом зазоре возрастает работа удара и, кроме того, усиливается насосное действие кольца, т. е. оно начинает интенсивно перекачивать масло в камеру сгорания.  [c.170]

Для механизации установки поршневых колец в канавки поршня применяется приспособление, показанное на рис. 166. Подобранный комплект колец закла-дьшается замками вниз в канавки 4 приспособления. Цилиндрической оправкой 3 при перемещении ее рукояткой 2 кольца разжимаются по диаметру. Оправка 3 соединена с ножной педалью 5 рычагом 1. При нажатии на педаль производится зажим разжатых колец в канавках 4 приспособления. После этого оправка выводится из разжатых колец и вместо нее вставляется- поршень. При снятии нагрузки с педали 5 кольца освобождаются. Кольца должны быть предварительно проверены на упругость и на зазор по калибру в соответствии с техническими условиями.[c.401]

Установка поршневых колец в канавки поршня производится при помощи приспособления, представленного на фнг. 278. Кольца должны быть предварительно проверены на упругость и на зазор по калибру в соответствии с ранее приведенными техническими условиями. Проверка зазора по высоте п )оизводится щупом.  [c.488]


Как правильно поставить кольца на поршень двигатель 402

Как правильно поставить кольца на поршень двигатель 402

Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец.

Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нару­шается правильная геометрическая форма гильз цилиндров, увеличива­ются зазоры в стыках колец, зазоры между кольцами и кольцевыми канав­ками в поршне; упругость колец силь­но падает. Все это приводит к наруше­нию их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.

А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.

Подбор поршней по гильзам.

Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.

Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.

Проверка зазора в стыках поршневых колец.

Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршне­вых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.

Проверяем зазоры колец в поршневых канавках.

Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:

  • Надеваем кольца на поршень, начиная с маслосъемного кольца;
  • Раскрыв замок расширителя маслосъемного кольца, устанавливаем его в нижнюю канавку кольца, после чего сводим концы расширителя;

  • Надеваем на расширитель маслосъемное кольцо, надписью к днищу поршня, угол между замками расширителя и кольца — 45 градусов;

  • Устанавливаем нижнее компрессионное кольцо, надписью и фаской с внутренней стороны кольца, так же к днищу поршня;

  • И наконец, устанавливаем верхнее компрессионное кольцо.

Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.

Таблица 1. Размерные группы поршней номинального и

ремонтного размеров и их обозначения

Источник

Как правильно поставить кольца на поршень двигатель 402

Поршни двигателя ЗМЗ-402

Поршни двс ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель отлиты из высококремнистого алюминиевого сплава и термически обработаны. Головка поршня — цилиндрическая с плоским днищем.

На цилиндрической поверхности головки проточены три канавки: в двух верхних установлены компрессионные кольца, а в нижней — маслосъемное.

В канавке под маслосъемное кольцо с обеих сторон выполнены прорези для того, чтобы не перегревались трущиеся поверхности юбки поршня от тепла, идущего от днища поршня.

По этим же прорезям отводится в картер двигателя масло, снимаемое маслосъемным кольцом. Под канавкой для маслосъемного кольца выполнена фаска и на ней по два отверстия с обеих сторон, которые тоже служат для отвода масла, скапливающегося под маслосъемным кольцом.

Юбка поршня ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель овальная в поперечном сечении и бочкообразная в продольном. Большая ось овала расположена в плоскости, перпендикулярной оси поршневого пальца.

Величина овальности поршня составляет 0,39-5-0,43 мм. Наибольший диаметр юбки поршня располагается на 8 мм ниже оси поршневого пальца.

Диаметр юбки плавно уменьшается и в направлении к днищу, и в противоположном направлении: максимальное уменьшение диаметра на кромке фаски под нижней канавкой составляет 0,034-0,064 мм, на нижней кромке опорной части юбки 0,050-0,080 мм.

Ось отверстия под поршневой палец смещена от средней плоскости на 1,5 мм в правую (по ходу автомобиля сторону для уменьшения шума от перекладывания поршня от одной стенки гильзы к другой при изменении направления движения поршня (вверх-вниз).

Поршни двс ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель устанавливаются в гильзы той же размерной группы с зазором 0,024-0,048 мм.

Для обеспечения требуемого зазора поршни и гильзы ЗМЗ-402 (ГАЗ-402) разделены (по диаметру) на пять групп, обозначенных соответствующей буквой, которая выбивается на днище поршня и наносится на наружной поверхности нижней части гильзы.

Чтобы поршни работали правильно, они должны быть установлены в цилиндры в строго определенном положении. Для этого на одной из бобышек поршня имеется надпись «ПЕРЕД».

В соответствии с этой надписью поршень указанной стороной должен быть обращен к передней части двигателя.

Поршневые кольца двигателя ЗМЗ-402

Компрессионные кольца ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель отлиты из чугуна; верхнее — из высокопрочного чугуна, обладающего высокой упругостью; нижнее — из серого чугуна.

Верхнее компрессионное кольцо работает в наиболее тяжелых условиях (при высоких температуре и давлении, а также при недостатке смазки).

Для увеличения износостойкости наружная поверхность компрессионного кольца , прилегающая к цилиндру, покрыта слоем хрома.

Наружная цилиндрическая поверхность нижнего компрессионного поршневого кольца покрыта слоем олова толщиной 0,006-0,012 мм, что улучшает его приработку.

На внутренней цилиндрической поверхности нижнего поршневого компрессионного поршневого кольца ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705

Газель имеется выточка (рис.2) благодаря которой новые кольца, установленные в цилиндр, несколько выворачиваются и соприкасаются с цилиндром только кромкой. Это ускоряет и улучшает приработку колец к зеркалу цилиндра.

На поршень кольцо должно быть установлено выточкой кверху. Нарушение этого условия вызывает резкое возрастание расхода масла и дымление двигателя. Верхнее кольцо выточки не имеет.

Рис. 2. Установка поршневых колец на поршень ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 — верхнее компрессионное кольцо; 2 — нижнее компрессионное кольцо; 3 — кольцевой диск; 4 — осевой расширитель; 5 — радиальный расширитель

Маслосъемное кольцо сборное состоит из двух стальных кольцевых дисков 3 и двух стальных расширителей: осевого 4 и радиального 5.

Рабочая цилиндрическая поверхность (прилегающая к цилиндру) кольцевых дисков покрыта слоем хрома толщиной 0,080-0,130 мм. Высота компрессионных колец 2 мм, маслосъемного в сборе — 4,9 мм. Замок колец прямой.

Поршневые пальцы двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель плавающего типа (они не закреплены ни в поршне, ни в шатуне) изготовлены из низколегированной стали методом холодной высадки.

Наружная поверхность поршневого пальца подвергнута углеродонасыщению на глубину 1-1,5 мм и закалена с нагревом ТВЧ до твердости ЖС 59-66. Наружный диаметр поршневого пальца ЗМЗ-402 (ГАЗ-402) — 25 мм.

Чтобы предупредить стук пальцев, их подбирают к поршням с минимальным зазором, допустимым по условиям смазки. Так как линейное расширение материала поршня примерно в 2 раза больше, чем у пальца, то при нормальной комнатной температуре палец входит в отверстия бобышек поршня с натягом.

К шатуну палец подбирается с зазором от 0,0045 мм до 0,0095 мм. Для удобства подбора пальцы, шатуны и поршни ЗМЗ-402 (ГАЗ-402) разделены на размерные группы.

Точная величина массы пальца обеспечивается выдерживанием допусков на размеры при изготовлении. В поршне палец удерживается двумя стопорными кольцами, изготовленными из круглой пружинной проволоки диаметром 2 мм.

Шатуны двигателя ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель — стальные кованые со стержнем двутаврового сечения. В поршневую головку шатуна запрессована тонкостенная втулка из оловянистой бронзы.

Кривошипная головка шатуна разъемная. Крышка кривошипной головки крепится к шатуну двумя болтами со шлифованной посадочной частью.

Болты крепления крышек и гайки шатунных болтов изготовлены из легированной стали и термически обработаны. Гайки шатунных болтов затягиваются определенным моментом и стопорятся герметиком.

Крышки шатунов ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель обрабатываются в сборе с шатуном и поэтому их нельзя переставлять с одного шатуна на другой.

Для предотвращения возможной ошибки на шатуне и на крышке (на бобышке под болт) выбиты порядковые номера цилиндров.

Они должны быть расположены с одной стороны. Кроме того, углубления в крышке и шатуне для фиксирующих выступов вкладышей также должны находиться с одной стороны.

В стержне шатуна ЗМЗ-402 (ГАЗ-402) у кривошипной головки имеется отверстие диаметром 1,5 мм, через которое производится смазка зеркала цилиндра. Это отверстие должно быть направлено в правую сторону двигателя, т. е. в сторону, противоположную распределительному валу.

При правильной сборке цифра «24», выштампованная на средней полке стержня шатуна, а также выступ на крышке шатуна должны быть обращены к передней стороне двигателя.

Для обеспечения динамической уравновешенности двигателя ЗМЗ-402 (ГАЗ-402) суммарная масса поршня, поршневого пальца, колец и шатуна, устанавливаемых в двигатель, может иметь разницу по цилиндрам не более 12 г, что обеспечивается подбором деталей соответствующей массы.

По деталям разница в массе может быть: поршней — 4 г, шатунов — 18 г, поршневых пальцев — 2 г. Для обеспечения вышеуказанной разницы в массах деталей в одном двигателе (12 г) шатуны по массе разбиваются на четыре группы и должны подбираться для одного двигателя с разницей не более 5 г.

Коленвал двс ЗМЗ-402

Коленвал ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель отлит из высокопрочного чугуна, имеет пять опор, в сборе с маховиком и сцеплением динамически сбалансирован: допустимый дисбаланс не более 35 рем.

Диаметр коренных шеек 64 мм, шатунных — 58 мм. Шатунные шейки полые. Полости в шатунных шейках закрыты резьбовыми пробками и предназначены для дополнительной очистки масла, поступающего на шатунные шейки.

Масло к полостям шатунных шеек подводится по отверстиям в щеках коленвала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель из кольцевой канавки на вкладышах коренных шеек коленчатого вала. К коренным шейкам масло поступает по каналам в перегородках блока из масляной магистрали.

Рис.3. Передний конец коленчатого вала ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 и 2 — упорные шайбы; 3 — вкладыш подшипника; 4 — крышка подшипника; 5 — штифт; б — шайба упорная

Осевое перемещение коленчатого вала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель ограничивается двумя упорными сталеалюминиевыми шайбами 1 и 2 (рис.3), расположенными по обе стороны переднего коренного подшипника.

Передняя шайба 1 антифрикционным слоем обращена к стальной упорной шайбе 6 на коленчатом валу, задняя шайба 2 — к щеке коленчатого вала.

Передняя шайба удерживается от вращения двумя штифтами 5, запрессованными в блок и крышку коренного подшипника.

Выступающие концы штифтов входят в пазы шайбы. Задняя шайба удерживается от вращения своим выступом, входящим в паз на заднем торце крышки коренного подшипника. Величина осевого зазора составляет 0,125-0,325 мм.

На переднем конце коленвала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель на шпонках установлены стальная упорная шайба, шестерня привода распределительного вала, маслоотражатель и ступица шкива коленчатого вала.

Все эти детали стянуты болтом-храповиком, ввертываемым в передний торец коленчатого вала. Шпоночный паз в ступице шкива уплотняется резиновой пробкой.

К ступице шестью болтами крепится шкив коленчатого вала ЗМЗ-402, от которого двумя ремнями приводятся вспомогательные агрегаты: вентилятор, водяной насос и генератор.

На шкиве смонтировано специальное устройство — демпфер, служащий для гашения крутильных колебаний коленчатого вала, благодаря чему, уменьшается шум и облегчаются условия работы шестерен привода распределительного вала.

Демпфер состоит из чугунного диска, напрессованного через эластичную (резиновую) прокладку на цилиндрический выступ шкива коленчатого вала.

На шкиве коленвала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель нанесена одна метка, а на диске демпфера три метки, служащие для определения верхней мертвой точки и установки зажигания.

Метка на шкиве и третья метка на диске демпфера должны находиться друг против друга. Взаимное смещение меток указывает на выход из строя демпфера.

При совмещении с ребром-указателем на крышке распределительных шестерен третьей метки (по направлению вращения) на диске демпфера поршни первого и четвертого цилиндров находятся в верхней мертвой точке (ВМТ).

Вторая метка соответствует положению за 5° до ВМТ и служит вместе с третьей меткой для установки зажигания на неработающем двигателе.

Первая метка соответствует положению за 12° до ВМТ и служит вместе со второй и третьей метками для контроля правильности установки зажигания на работающем двигателе.

Передний конец коленвала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель уплотнен резиновой манжетой с маслоотражателем, запрессованным в крышку распределительных шестерен. На маслоотражателе имеется отбортовка, отводящая масло, стекающее по стенке крышки.

Для облегчения работы манжеты перед ней на коленчатом валу установлен еще один маслоотражатель. Надежная работа манжеты после переборки обеспечивается хорошей центровкой его по коленчатому валу.

Задний конец коленчатого вала ЗМЗ-402 уплотнен набивкой из асбестового шнура, пропитанного антифрикционным составом и покрытого графитом.

Набивка заложена в канавку в блоке цилиндров и в специальном держателе, прикрепленном двумя шпильками к блоку. На шейке коленчатого вала под набивкой имеется микрошнек, а перед набивкой гребень, служащий для отбрасывания масла из зоны уплотнения.

Стыки держателя уплотнены резиновыми прокладками Г-образной формы. В заднем торце коленчатого вала расточено гнездо для установки шарикоподшипника первичного вала коробки передач.

Маховик ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель отлит из серого чугуна. Он крепится к фланцу на заднем конце коленчатого вала четырьмя шлифованными болтами.

Гайки болтов законтрены отгибной пластиной. На маховик напрессован зубчатый обод для пуска двигателя стартером. Перед сборкой с коленчатым валом маховик статически балансируют.

К заднее торцу маховика ЗМЗ-402 шестью болтами прикреплено сцепление. На фланце кожуха сцепления и маховике выбита метка «О». При сборке двигателя обе метки должны быть совмещены, чтобы не нарушить балансировку коленчатого вала.

Вкладыши коленвала двс ЗМЗ-402

Коренные и шатунные подшипники коленчатого вала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель состоят из тонкостенных взаимозаменяемых вкладышей, которые изготовлены из малоуглеродистой стальной ленты, залитой тонким слоем антифрикционного высокооловянистого алюминиевого сплава.

Толщина коренного вкладыша 2,240-2,233 мм, а шатунного — 1,745-1,738 мм. В каждом подшипнике установлено по два вкладыша.

Осевому перемещению и проворачиванию вкладышей в постелях блока или в шатунах препятствуют фиксирующие выступы на вкладышах, входящие в соответствующие пазы в постелях блока или в шатунах.

Все коренные вкладыши коленвала ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель имеют кольцевую канавку для непрерывного питания маслом шатунных шеек коленчатого вала.

Посередине коренных вкладышей имеется отверстие, через которое подается масло к подшипникам из канала в постели блока.

Отверстия в шатунных вкладышах совпадают с отверстиями в шатунах. Для сохранения взаимозаменяемости и предупреждения ошибок при установке новых вкладышей на всех коренных и шатунных вкладышах сделаны отверстия.

Ширина коренных вкладышей равна 25,5 мм, шатунных — 28,5 мм. Диаметральный зазор между шейкой и вкладышами составляет 0,020—0,073 мм для коренных и 0,010-0,063 мм для шатунных подшипников.

Рабочий зазор между коромыслом и клапаном ЗМЗ-402 должен быть для первого и восьмого клапанов в пределах 0,35-0,40 мм, для всех остальных 0,40-0,45 мм.

При увеличенных зазорах возникает стук клапанов, а при уменьшенных возможно неплотное прилегание клапана к седлу и прогорание клапана, поэтому указанные выше величины зазоров не следует уменьшать даже при наличии некоторого стука, который хотя и неприятен на слух, но не вызывает нарушений нормальной работы двигателя.

Проверку и регулировку зазора между коромыслом и клапаном ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель рекомендуется производить в такой последовательности:

— установить поршень первого цилиндра в ВМТ такта сжатия. Для этого надо, проворачивая коленвал специальным ключом, совместить третью метку на демпферной части шкива коленчатого вала с ребром-указателем на крышке распределительных шестерен.

При такте сжатия оба коромысла первого цилиндра должны свободно качаться на осях, т. е. оба клапана закрыты. Проверить щупом зазор между коромыслом и клапаном.

При неправильном зазоре отвернуть гаечным ключом гайку регулировочного винта и, поворачивая отверткой регулировочный винт, установить зазор по щупу. Поддерживая отверткой регулировочный винт, законтрить его гайкой и проверить правильность зазора.

— повернуть коленчатый вал на пол-оборота, отрегулировать зазоры для второго цилиндра.

— повернуть коленчатый вал еще на пол-оборота, отрегулировать зазоры для четвертого цилиндра.

— повернуть коленчатый вал еще на пол-оборота, отрегулировать зазоры для третьего цилиндра.

Во время работы двигателя коромыслом и клапаном ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель, особенно изношенного, кольца которого пропускают много масла, на стенках камеры сгорания и днищах поршней отлагается слой нагара.

Нагар ухудшает теплоотдачу через стенки в охлаждающую жидкость, в результате чего возникают местные перегревы, явления детонации и калильного зажигания; в результате мощность двигателя уменьшается, а расход топлива возрастает.

При появлении таких признаков следует снять головку и очистить камеру сгорания и днище поршня от нагара. Перед очисткой следует нагар смочить керосином. Это предотвращает распыление нагара и предупреждает попадание ядовитой пыли в дыхательные пути.

Нагар также образуется при длительной работе на малых нагрузках исправного неизношенного двигателя. В этом случае нагар можно устранить длительным движением с большой скоростью. При снятия головки цилиндров рекомендуется притереть клапаны.

Источник

Технические требования на поршневые кольца — ЭнергоТехСтрой, Челябинск

Коленвал и вкладыши Т-170

  • На поршень 51-03-36 устанавливайте комплект поршневых колец 51-03-120 СП. Верхнее (первое) компрессионное кольцо 1 (см. рис. 75) и второе компрессионное кольцо 2 трапециевидного, поперечного сечения. Второе компрессионное кольцо 2, кроме того, имеет конусную рабочую поверхность так же, как и третье компрессионное кольцо 3.


    Рис. 78. Сечение конусного компрессионного кольца

    На третьем компрессионном кольце 3, имеющем конусную рабочую поверхность, должна быть метка ВЕРХ на торце А меньшего диаметра (рис. 78).


    Рис. 79. Определение направления конуса рабочей поверхности конусного компрессионного кольца

    Для определения направления конуса рабочей поверхности этих колец, если метка ВЕРХ на кольце отсутствует, установите кольцо рабочей конусной поверхностью на ровную плиту и прижмите к плите с внутренней стороны пальцем (рис. 79). Затем к торцовой стороне подведите угольник и определите, в какую сторону наклонено кольцо. Метка ВЕРХ должна быть на торце А, в сторону которого наклонено кольцо.

Параметры поршневых колец 51-03-120СП

Наименование параметра кольца Компрессионные кольца Маслосъемные кольца
верхнее второе третье верхнее нижнее
Высота, мм 3,5 3,5 3,5-0,07 6-0,04 6-0,04
Толщина (радиальная), мм 6,2-0,32 5,7±0,2 5,7±0,2 4,0±0,2 5,5-0,3
Зазор в стыке кольца, по­ставленного в цилиндр диа­метром 145 мм, мм 0,9±0,2 0,7±0,15 0,7±0,15 0,6±0,15 0,6±0,15
Радиальные силы, прило­женные в точках,
отстоящих на 90° на обе стороны от стыка,
при сжатии кольца до нормального зазора, Н (кгс) (см. рис. 82)
98,0±12,5
(10,00±1,25)
74,77±9,35
(7,63±0,95)
93,1±14,0
(9,5±1,43)
15,47±3,09
(1,58±0,32)
61,80±9,46
(6,31±0,97)
Торцовый зазор между кольцом и канавкой поршня, мм 0,22...0,34 0,22...0,34 0,07...0,11 0,04... 0,08 0,04...0,09

Рис. 80. Замер зазора между поршневым кольцом и канавкой поршня

Рис. 81. Замер зазора в стыке поршневого кольца

При увеличении торцового зазора между кольцом и канавкой поршня до 0,4 мм (рис. 80) и зазора в стыке колец, вставленных в гильзу до 5 мм (рис. 81), кольца выбраковывайте.

  • В запасные части поршневые кольца нормального, и ремонтного размеров поставляются комплектами на один дизель.

    Поршневые кольца ремонтного размера 51-03-120Р-1СП увеличены по сравнению с кольцами нормального размера 51-03-120СП по наружному диаметру на 0,7 мм. Ремонтные кольца предназначены для установки совместно с ремонтным поршнем.

  • На поршень 51-03-23 устанавливайте комплект поршневых колец 51-03-115СП, состоящий из верхнего компрессионного кольца А27.06.02.101 трапециевидного поперечного сечения, двух конусных компрессионных колец А27.06.00.014 (толщиной мм), верхнего маслосъемного кольца А27.16.70.000 со спиральным расширителем и нижнего маслосъемного кольца А27.16.20.013 без хромового покрытия и расширителя. Оба маслосъемных кольца имеют толщину (высоту) 6-0,04 мм. Конусные кольца устанавливайте на поршень торцом с меткой ВЕРХ, обращенным к днищу.

    При установке верхнего маслосъемного кольца замки расширителя и кольца расположите в противоположных сторонах. Маслосъемные кольца А27.16.70.000 со спиральным расширителем и А27.16.20.013 без хромового покрытия могут быть установлены на поршень 51-03-10.

    Поршень 51-03-23-Р1 и комплект колец 51-03-115-Р1 СП ремонтного размера увеличены по наружному диаметру на 0,7 мм по сравнению с этими деталями нормального размера.

  • Поршневые кольца должны без заеданий, легко прокатываться по всей канавке вокруг поршня.

Герои огненного круга: почему нельзя экономить на поршневых кольцах

Двигатель, долго служивший верой и правдой, чаще всего не умирает в одно мгновение – он, как и живой организм, постепенно стареет, утрачивая прежнюю прыть и требуя к себе бережного отношения. Опытные водители знают типичные признаки такой усталости: падает мощность, растет расход масла и топлива, затруднен холодный пуск.

Обычно причиной является износ деталей поршневой группы – об этом свидетельствует равномерное падение компрессии (давления, развиваемое поршнем при сжатии смеси) во всех цилиндрах. И если ситуация не перешла в разряд критических, вернуть былую бодрость мотору можно малой кровью. Например, ограничиться лишь заменой поршневых колец - из-за конструктивных особенностей и жестких условий работы они больше других деталей поршневой группы подвержены износу.

Впрочем, иногда поршневые кольца приходится менять вскоре после переборки двигателя. Они теряют свои свойства (упругость, повреждение покрытия) из-за неквалифицированного монтажа колец на поршень и поршня в цилиндр, небрежной обкатки агрегата или установленных при ремонте деталей низкого качества – так ведут себя подделки под именитый бренд или низкосортный «ноунэйм». Кольцо, выполненное из несоответствующего материала и без необходимого покрытия, быстро изнашивается, выходит из строя и может повредить другие детали поршневой группы. Как минимальное зло - кольца перестают плотно прилегать к стенкам цилиндра и не обеспечивают должного уплотнения. Последствия: потеря двигателем мощности и повышенный расход масла и топлива.

С ремонтом тянуть не стоит. Долгая работа мотора с изношенными кольцами может привести к повреждению других деталей (поршней, цилиндров). И тогда двигатель точно придется «капиталить», а это повлечет куда большие денежные и временные затраты. Более того, мотор может сломаться в самый неподходящий момент: когда срочно нужно доставить груз клиенту или вдали от цивилизации, где отказ техники часто имеет трагические последствия. Но какие поршневые кольца выбрать, чтобы установить и больше про них не вспоминать?

Уж точно, не покупать «кота в мешке»! Не тот случай, когда стоит рисковать, ставя на карту здоровье двигателя. Берите запчасти в надежных магазинах и на хорошо зарекомендовавших себя интернет-ресурсах. А из брендов лучше предпочесть те, у которых большой опыт и заслуженное десятилетиями доверие потребителей.

Одним из ведущих производителей поршневых колец в мире на сегодняшний день является компания Nippon Piston Ring (NPR). У нее колоссальный опыт в разработке и изготовлении деталей для двигателя, ведь она была основана аж в 1931 году. Ее дочернее предприятие NPR of Europe (бренд NE) поставляет свою продукцию на конвейеры почти двух десятков легковых и грузовых автозаводов – в их числе Toyota, Mercedes, Mitsubishi, Audi, BMW, Renault, Volvo, Ford, Nissan, Mazda. А доверие автопроизводителей говорит о многом. Кроме того, поршневые кольца NE производится на собственных заводах компании в Японии, а уж японцы, как ни кто другой, строго следят за качеством выпускаемых деталей.

Уникальность деталей NE состоит в том, что поршневые кольца разрабатывает совместно с производителями двигателей. А это означает, что точно подобраны не только материалы и технологии производства, но и учтены специфические требования к деталям, работающим в конкретном моторе. Такой подход повышает эффективность работы и надежность деталей.

Один из трендов современного двигателестроения – это снижение массы деталей шатунно-поршневой группы. Чем поршень легче, тем меньше энергии требуется, чтобы его привести в движении. Соответственно, меньше расход топлива и количество вредных выбросов в атмосферу. Лишние граммы у поршня пытаются снять отовсюду – в том числе и с самой нагруженной верхней части, уменьшая высоту жарового пояса (расстояние от днища поршня до канавки первого кольца). При этом на поршневые кольца (особенно первое) приходятся более высокие тепловые и механические нагрузки. Применявшиеся ранее чугунные кольца в столь жестких условиях долго не проработают.

Поэтому верхние поршневые кольца NE сделаны из легированной стали. Они имеют более высокие теплостойкость и предел прочности, а значит, смогут взять на себя ту дополнительную нагрузку, которую сбросил с себя поршень, получив короткий жаровый пояс. Кроме того, у поршня можно уменьшить высоту канавок под кольца и расстояние между ними, чтобы он скинул драгоценные граммы.

Повышенную износостойкость стальных колец обеспечивают специальные покрытия – технологи NPR постоянно совершенствуют их рецептуру. Так первое компрессионное кольцо чаще всего имеет твердое хромовое покрытие и плюс мягкое олово для быстрой приработки. Второе компрессионное кольцо испытывает куда меньшие нагрузки, поэтому, как правило, его делают из чугуна. Но обязательно наносят оксид железа или фосфаты для хорошей приработки и защиты от износа. Третье, маслосъёмное кольцо, предназначено для снятия лишнего моторного масла, смазывающего поверхность цилиндра, поршня и компрессионных колец. Патент на трехкомпонентные маслосъемные кольца технологии Nifflex компания NPR приобрела более полувека назад. Конструкция осталась прежней и по сей день, но характеристики улучшились радикально. Такие кольца получили широкое распространение для бензиновых двигателей.

Из-за конструктивных просчетов многие современные моторы, даже будучи новыми, чрезмерно потребляют масло. Установка стальных колец  NE не исправит ошибки разработчиков двигателей, но масложор немного усмирит. Эти кольца обладают более высоким коэффициентом упругости, и потому лучше прилегают к стенкам цилиндра, что позволяет снизить расход масла и улучшить герметизацию камеры сгорания. Кроме того, у стальных колец NE также ниже износ рабочей поверхности и, соответственно, больше срок службы.

В заключении - маленькая ремарка. Если случится менять кольца вместе с поршнями, учтите, что NE предлагает их в комплекте. Это не только удобно, но и надежно – производитель ручается за идеальную подгонку этих деталей и гарантирует их долгую бесперебойную работу.

Установка поршней и колец дизеля 740 Камаз

На поршень устанавливают два ком­прессионных кольца и одно маслосъемное.

Компрессионные кольца предназначе­ны для предотвращения прорыва газов в картер при их сжатии и расширении. Кроме того, они служат для передачи теплоты от поршня к цилиндру.

Маслосъемное кольцо служит для удаления излишка масла с ра­бочей поверхности цилиндра и предотвра­щения попадания его в камеру сгорания.

Отворачиваем четыре болта крепления головок, (рис. 1) и снимаем головки блока цилиндров.

Головкой на 13 откручиваем гайки масляного поддона, снимаем поддон двигателя и прокладку поддона. В случае «прикипания» картера, нужно постучать по нему через деревянную прокладку.

С помощью ключей на 13 и 17 снимаем масляный насос.

Отвернуть гайки шатунных болтов и снять крышки шатуна (рис. 4).

Так как крышка сидит плотно, сбить ее несильными ударами молотка. Вынуть из крышки вкладыш шатунного подшипника.

Проталкиваем поршень в цилиндр так, чтобы он вышел из цилиндра, и затем вынимаем его вместе с шатуном.

Вынимаем из шатуна вкладыш шатунного подшипника.

Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра.

Проверить метки на шатуне и крышке шатуна. Если метки не видны — пометить шатун и крышку номером цилиндра.

Таким же образом вынимаем остальные поршни с шатунами.

С помощью плунжерного расширителя снимаем поршневые кольца.

Снимаем стопорные кольца с двух сторон поршня.

Нагреваем поршень в масляной ванне и вынимаем поршневой палец из шатуна, перед этим заметив положение шатуна относительно поршня.

Таким же образом снять остальные поршни с шатунов.

После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Для уменьшения надпоршневого зазора при сборке двигателя подбором варианта исполнения поршня обеспечивают выступ­ление его над уплотнительным торцом гильзы на 0,5-0,7 мм. Индекс варианта поршня (10, 20, 30, 40) нанесен на его днище, а также на нерабочем торце выступа гильз.

Диаметр поршневого кольца в свобод­ном состоянии больше, чем диаметр ци­линдра, поэтому при установке оно плотно прижимается к его стенкам. В канавке поршня кольцо образует лабиринтное уп­лотнение с малым зазором.

Газы, попадая в этот лабиринт из надпоршневого про­странства, снижают свое давление и ско­рость и прижимают кольцо к стенке ци­линдра.

Разрез в кольце называют зам­ком. В рабочем состоянии кольца всегда должен быть зазор в замке, чтобы оно при нагревании не заклинивалось.

Значение зазора при установке поршня в цилиндр находится в пределах 0,4-0,8 мм для ком­прессионных колец, 0,3-0,7 мм для мас­лосъемного.

Чтобы кольца свободно пружинили, их в канавках на поршне по высоте устанав­ливают также с небольшим зазором. Торцовый зазор у верхнего компрессион­ного кольца несколько больше, чем у ниж­него.

Компрессионные кольца имеют трапе­циевидное сечение. Рабочая поверхность верхнего компрессионного кольца покрыта хромом, имеет зеркальную поверхность, нижнего — молибденом, она матовая.

Во время движения поршня кольца при­жимаются то к верхним, то к нижним плос­костям канавок и создают этим необходи­мое уплотнение, препятствующее прорыву газов в картер через канавки.

При этом компрессионные кольца могут перекачи­вать в камеру сгорания масло, снимаемое ими со стенок цилиндра: когда поршень движется вниз, масло собирается в зазоре между кольцом и нижней плоскостью ка­навки, а когда перемещается вверх, масло выдавливается в зазор между кольцом и верхней плоскостью канавки.

Разрежение в цилиндре при такте впуска также способ­ствует этому.

С увеличением торцового за­зора в сопряжении кольцо — канавка поршня из-за насосного действия колец возрастает количество перекачиваемого масла в камеру сгорания, в результате рез­ко повышается его расход. Поэтому необходимо проверять торцовый зазор после установки колец на поршень.

Маслосъемное кольцо сборное; оно со­стоит из чугунного кольца коробчатого сечения с хромированной рабочей поверх­ностью и витого пружинного расширителя. Хромирование колец повышает их износо­стойкость.

Нижняя канавка в поршне под маслосъемное кольцо имеет отверстия по всей окружности для отвода масла, снимаемого кольцом с поверхности цилиндра.

Поршень с шатуном соединен пустоте­лым пальцем плавающего типа, осевое пе­ремещение которого в поршне ограничива­ется двумя пружинными стопорными коль­цами.

Шатуны стальные, двутаврового се­чения. Нижняя головка шатуна разъемная.

Для точной посадки вкладышей нижнюю головку шатуна окончательно обрабатыва­ют в сборе с крышкой, вследствие чего крышки шатунов не взаимозаменяемы.

На крышке и шатуне нанесены метки спаренности в виде трехзначных порядковых но­меров. Кроме того, на крышке шатуна выбит порядковый номер цилиндра.

Подшипниками скольжения в верхней головке шатуна служат биметаллические неразъемные втулки с рабочим бронзовым слоем; в нижней головке шатуна — съем­ные взаимозаменяемые вкладыши.

Крышка нижней головки шатуна крепится гайками на двух болтах, запрессованных в боковые выступы нижней головки шатунах

Специальное стопорение шатунных бол­тов и гаек от самоотворачивания не пре­дусмотрено.

Это объясняется тем, что ша­тунные болты автоматически предохраня­ются от самоотворачивания за счет трения в резьбе при условии строгого выполнения требований к затяжке гаек шатунных болтов.

Шатунные болты могут разорваться из-за недостаточной или чрезмерной затяжки. Болты нужно затягивать до удлинения на 0,25 - 0,27мм.

Установка колец, поршней и гильз в дизель 740 Камаз

Установка гильз цилиндров в блок

Перед установкой гильз в блок на фаски наносится смазка ЦИАТИМ. Гильзы цилиндров вставляются усилием руки осторожно, не допуская срезания выступающих из канавок уплотнительных колец.

Поршень с пальцем и шатуном собирается после нагрева поршня до температуры 80÷100˚ C.

Отверстия в шатуне под пальцем и сам палец предварительно смазываются дизельным маслом. Палец устанавливается усилием большого пальца руки. Не допускается запрессовка пальца с помощью инструмента.

Выточки на поршне и пазы под усы вкладышей на шатуне должны располагаться в одну сторону (рис. 16). Поршневые пальцы фиксируются стопорными кольцами.

Подбор поршня производится по расстоянию от образующей шатунной шейки коленчатого вала в верхнем ее положении до упорного бурта гильзы таким образом, чтобы выход днища поршня над упорным буртом гильзы цилиндров находился в пределах 0,6÷0,7 мм, рисунок 17.

Метод измерений расстояния от образующей шатунной шейки коленвала в верхнем ее положении до уплотнительного бурта гильзы цилиндров показан на рисунке 18. Данные для подбора поршня по гильзе в таблице 1.

После подбора поршней на заводе индексы вариантов поршня 10, 20, 30, 40 наносятся на днище поршня и на нерабочем выступе торца гильзы.

При сборке нужно подбирать поршни и цилиндры с одинаковым индексом.

При установке поршня в гильзу выточки под клапаны на поршне должны быть установлены ближе к оси коленчатого вала.

Суммарный зазор между торцами нижних головок шатунов и шейками коленвала (осевой люфт) должен быть не менее о,15 мм.

Поршневые кольца перед установкой на поршень должны иметь тепловые зазоры. Зазор поршневых колец замеряется в калибре диаметром 120+0,03 мм.

Размеры зазоров указаны в таблице.

Устанавливаем поршневые кольца с помощью плунжерного расширителя (если есть).

Маслосъемное кольцо вставляется в канавку поршня и кольцо надевается так, чтобы стык расширителя находился под углом 180˚ к замку кольца.

После этого устанавливаем компрессионные кольца. Сначала вставляем кольцо, покрытое молибденом, после кольцо, покрытое хромом. Замки смежных колец разводятся в разные стороны.

Установка колец

: Как установить поршневые кольца - Производитель поршневых колец | Сделано в США

Все комплекты поршневых колец содержат информацию о правильной установке колец, входящих в комплект.

Гибкое вентиляционное отверстие из трех частей

Сначала поместите распорку в канавку. Затем закрутите первую направляющую в канавку под распоркой, а оставшуюся направляющую - в канавку над прокладкой.

Одно- и двухкомпонентные масляные кольца

Используя подходящий инструмент для установки колец, откройте маслосъемное кольцо ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня.Проденьте открытое кольцо вниз от верхней части поршня до масляной канавки. Вставьте кольцо прямо в канавку поршня, следя за тем, чтобы оно оставалось ровным. Ослабьте натяжение приспособления для установки колец.

При использовании двухкомпонентного масла установите в канавку гофрированную пружину и следуйте приведенным выше инструкциям.

Компрессионные кольца

Хотя во многих случаях большинство компрессионных колец кажутся похожими на механику, устанавливающую их, тем не менее, существует множество тонких конструктивных изменений, которые определяют, как правильно устанавливать кольцо.

Не только кольцо должно быть установлено правильной стороной к верхней части поршня, но также обязательно, чтобы кольцо было установлено в надлежащую канавку.

Кольца, установленные в неправильную канавку или неправильной стороной вверх, могут привести к чрезмерной перекачке масла, чрезмерному продуванию и, в некоторых случаях, к полному высыханию отверстия, вызывая задиры кольца и цилиндра, а также ускоренный износ. Любая из этих проблем, конечно же, представляет собой сбой в том, что касается капитального ремонта или восстановления двигателя.

Разложите кольца группами верхнее кольцо и второе кольцо на скамейке.
Проверьте наличие отметок TOP (точек или лазоров).

Установив маслосъемные кольца на поршень, с помощью подходящего инструмента для установки колец откройте второе кольцо с канавкой верхней меткой вверх, ровно настолько, чтобы кольцо могло выйти за верхний диаметр поршня. Сдвиньте открытое кольцо вниз от верхней части поршня ко второй канавке, поместите кольцо под прямым углом в канавку поршня, следя за тем, чтобы оно оставалось плоским, ослабьте усилие инструмента для установки колец (кольцо теперь установлено).

Повторите тот же процесс с кольцами с верхними канавками.
(Компрессионные кольца никогда не должны быть намотаны на поршень.)

Заключительные шаги

Как только поршневые кольца окажутся на поршне, «расшатайте» концевые зазоры. Важно, чтобы зазоры на концах колец не совпадали. Это предотвращает протекание масла мимо колец.


Кольца, установленные в неправильные канавки или неправильной стороной вверх, могут привести к чрезмерному расходу масла и прорывам газов, а также к возможному задиру цилиндров.
Эти проблемы могут вызвать отказ двигателя.

Установка поршневого кольца машины Egge

Когда двигатель внутреннего сгорания разбирается для восстановления и обнаруживаются сильно сгоревшие и деформированные поршни и клапаны, это, скорее всего, вызвано чрезвычайно высокими температурами в камере сгорания и давлением от детонации или предварительного зажигания. Вообще говоря, большинство механических мастерских знают, что такие повреждения вызваны ненормальной работой двигателя. Слишком часто заказчик не знает, что является причиной дорогостоящего ущерба, однако механический цех может быть несправедливо обвинен в «неработающем двигателе»."

Детонация и преждевременное воспламенение являются формами ненормального горения в камере сгорания. Во время нормальной работы двигателя сгорание топливовоздушного заряда вызывает устойчивый, плавный толчок поршней каждого цилиндра. В момент воспламенения от свечи зажигания пламя сгорания быстро движется наружу от свечи, очень похоже на волны, когда камень падает в бассейн с водой (см. Рис. 1).


Ненормальная работа может привести к такому быстрому развитию давления сгорания, что тепло и давление «взорвут» оставшееся несгоревшее топливо.Это вызывает стук, часто называемый «стук», стук углерода и т. Д.

Фактически это детонация. Стук возникает в результате сильный взрыв, когда нормальный фронт пламени переходит во вторичный фронт пламени. Детонация вызовет повреждение поршня и кольца, износ канавки верхнего кольца, задиров, заедание колец, выдувание прокладок головки и возможный полный отказ двигателя (см. Рис. 2).

Взрыв может быть вызван:

1.Обедненная топливная смесь

2. Слишком низкое октановое число топлива

3. Неправильная установка угла опережения зажигания

4. Буксировка двигателя

5. Углерод

6. Чрезмерное фрезерование головок или блока, увеличивающее степень сжатия.

Предварительное зажигание, как следует из этого термина, - это воспламенение топливно-воздушной смеси перед обычной искрой зажигания от свечи зажигания. Если обычная искра возникает вскоре после предварительного зажигания, столкновение двух фронтов пламени вызовет свистящий шум.Предварительное зажигание вызывает потерю мощности двигателя и может вызвать серьезные повреждения поршней, колец и клапанов (см. Рис. 3).

Детонация и преждевременное зажигание настолько тесно связаны, что часто бывает трудно отличить одно от другого по звуку. Одно из них может привести к другому, и любое из этих условий может вызвать серьезное повреждение двигателя. Инспекция Поврежденные поршни и кольца довольно часто указывают на причину повреждения.

Поврежденные поршни и кольца обычно требуют замены. Такое же повреждение может произойти снова, если только причина детонации или исправлено предварительное зажигание.

Прерывание зажигания может быть вызвано:

1. Углеродные отложения, которые остаются раскаленными.

2. Свечи зажигания, слишком горячие для диапазона нагрева.

3. Свечи зажигания не плотно прилегают к прокладке.

4.Детонация или вызвавшее ее состояние.

5. Острые кромки в камере сгорания.

6. Клапаны, работающие при температуре выше нормальной из-за чрезмерного зазора направляющей или неправильного уплотнения с клапаном. сиденья.

7. Перегрев.

8. Перекрестный огонь зажигания. Наведенное напряжение в проводах свечи зажигания, идущих параллельно друг другу на большие расстояния.


Поршень перегретый


На изображении показан поршень с масляным комком под кольцевым ремнем, опять же, что указывает на чрезмерную температуру цилиндра.

Кольца перегрева


На изображении показано кольцо, снятое с перегретого двигателя.

Вы заметите голубоватый оттенок, отсутствие свободного зазора (потеря натяжения колец) и несовпадение точек колец.


Преобразование прямого клапана

Как напильником подобрать и установить поршневые кольца

Возможно, самый важный этап сборки двигателя - это напильник и установка поршневых колец с правильным зазором. В этой истории мы шаг за шагом проведем вас через весь процесс.

Поршневые кольца - это ключевая защита от утечки давления из цилиндра в картер, в результате чего мощность в лошадиных силах остается на столе. Кольца также контролируют масло и передают тепло. Они являются ценными инструментами в работе любого двигателя, и поэтому производители двигателей уделяют пристальное внимание этому утомительному, но очень важному этапу сборки.

Правильный выбор размера зазора для каждого кольца важен из-за нагрева.Когда двигатель нагревается, тепло из камеры сгорания заставляет кольца расширяться. Слишком узкий зазор может привести к заеданию (стыку) колец внутри канавки и возможному разрыву. Слишком широкий зазор позволит давлению сгорания заполнить картер и снизить мощность. Разные настройки двигателя и разные виды топлива приводят к различным свойствам теплового расширения поршня, колец и стенок цилиндра, поэтому рекомендуемый зазор между кольцами меняется в зависимости от применения. Производители учитывают все эти факторы при разработке рекомендаций по зазорам для производителя двигателей.

Правильная установка поршневых колец позволит вашему двигателю максимально увеличить мощность и долговечность. Читайте пошаговое руководство.

Другая причина зазора между кольцами заключается просто в том, что кольцо должно быть немного расщеплено, чтобы облегчить установку. Существуют специальные инструменты, такие как плоскогубцы для расширения колец, которые помогают производителям двигателей устанавливать кольца, удерживая кольцо и увеличивая зазор ровно настолько, чтобы кольцо вышло поверх поршня и поместило кольцо в соответствующую канавку.

Некоторые механики разработали технику установки только вручную, при которой один конец кольца входит в канавку, а затем кольцо закручивается по спирали вокруг поршня в его канавку.

Несмотря на то, что метод спирального наматывания жизнеспособен, современные тонкие кольца гораздо более подвержены изгибу, и для предотвращения этого требуется дополнительная осторожность. Плоскогубцы для расширения колец работают очень хорошо, но следите за тем, чтобы кольца не растягивались слишком сильно. Также очень важно, чтобы кольца были установлены лицевой стороной вверх, особенно кольца с внутренней фаской.У большинства верхних компрессионных колец есть точка на поверхности, которая указывает сторону, которая должна быть обращена вверх при установке. Кольцо, которое установлено в перевернутом положении, приведет к чрезмерному расходу масла.

Наконец, после того, как все кольца установлены, поверните их, чтобы убедиться, что они свободно перемещаются в канавках. Затем сориентируйте кольцевые зазоры в соответствии с инструкциями, чтобы улучшить кольцевое уплотнение. Обычно это означает, что зазоры для первого и второго колец расположены напротив друг друга и перпендикулярны отверстию под палец.Зазоры для трех масляных колец равномерно распределены по поршню.

Ниже приводится пошаговое руководство по установке, любезно предоставленное компанией CNC Motorsports в Брукингсе, Южная Дакота. Производитель двигателей Джон Химли устанавливал поршни Diamond в малоблочный двигатель Chevy с турбонаддувом, который будет работать на метаноле, и поэтому зазор был установлен соответственно.

Поршни также были спроектированы с малой высотой сжатия, в результате чего отверстие под штифт запястья попадало в канавку масляного кольца. Тогда была необходима опорная планка, чтобы обеспечить твердую поверхность, на которую может опираться масляное кольцо, не опасаясь изгиба в отверстие под палец.Как вы увидите на фотографиях, для обеспечения оптимальной производительности эта опорная рейка должна быть установлена ​​правильно.

После извлечения колец из упаковки протрите их тканью и растворителем. Затем разделите и расположите кольца - компрессионное, второе и маслосъемное - для каждого цилиндра. Некоторые производители двигателей просто кладут их на стол, в то время как у других есть специальные заполнители. Поместите кольцо в соответствующую канавку, чтобы проверить радиальный задний зазор, убедившись, что никакая часть внутреннего диаметра кольца не выступает за контактную площадку кольца. Используйте щуп для точного измерения зазора. Ознакомьтесь с рекомендациями производителя относительно зазора кольца. Как видно из этой диаграммы, нитродвигатели с форсированными двигателями требуют гораздо большего зазора, чем уличные двигатели. Чтобы определить начальный зазор, поместите кольцо внутри цилиндра рядом с верхом отверстия. Для некоторых колец концы могут перекрываться для этого начального испытания, и вам придется отшлифовать ровно настолько, чтобы они оказались внутри отверстия. Кольцо должно быть квадратным внутри отверстия относительно верха деки, прежде чем проверять зазор.Некоторые производители двигателей используют старый поршень с плоским верхом правильного диаметра, чтобы протолкнуть кольцо примерно на дюйм внутрь цилиндра. Есть также специальные инструменты, которые позволят правильно выровнять кольцо. Используйте качественный щуп для определения зазора; еще раз сверив это измерение с рекомендациями производителя. Для подпиливания концов колец до правильного зазора следует использовать специальный инструмент для опиливания колец - ручной или механический. Это ручной инструмент, преобразованный в электрическую дрель. Вот пример инструмента для ручной регистрации. Обязательно «подкрадитесь» к правильной щели. Не удаляйте сразу слишком много материала, а также постарайтесь удалить одинаковое количество материала с каждой стороны. Слегка зачистите все заусенцы или неровности перед установкой кольца в отверстие для проверки. Дважды убедитесь, что зазор между кольцами правильный, а края колец параллельны друг другу. После того, как поршни прикреплены к соответствующим шатунам, можно устанавливать кольца. На многих гоночных поршнях отверстие под палец попадает в канавку масляного кольца, поэтому сначала необходимо установить опорную шину. На опорной направляющей есть углубление, которое необходимо идентифицировать и установить в отверстии под палец, чтобы предотвратить вращение направляющей. Теперь устанавливается расширитель масляного кольца, также называемый маслоотделительным кольцом, за которым следуют верхнее и нижнее грязесъемные кольца. Эти кольца не нуждаются в установочном инструменте и довольно легко наматываются на головку поршня. Среднее кольцо установлено.Ключ состоит в том, чтобы начать кольцо с одного края и осторожно закрутить кольцо вокруг поршня в соответствующую канавку. Теперь верхнее кольцо установлено. Убедитесь, что зазоры всех колец разнесены на 90 градусов друг от друга. Обязательно используйте качественный кольцевой компрессор, чтобы предотвратить повреждение колец при установке поршня в отверстие цилиндра.

Как напилить и установить поршневые кольца

Зазор и правильная установка поршневых колец - одна из самых важных частей сборки двигателя.Вот как это сделать правильно.

Поршневые кольца в двигателе выполняют ряд функций: они герметизируют давление сгорания и газы в камере, предотвращая их прохождение мимо поршня в картер двигателя, где они могут причинить только вред. Они стабилизируют поршень при его движении вверх и вниз по отверстию цилиндра, помогают охлаждать поршень, передавая тепло в канал цилиндра блока, и, наконец, они измеряют масляную пленку на поверхности отверстия во время работы. Кольца выполняют эти функции в самых экстремальных условиях, поэтому всегда следует использовать комплекты колец премиум-класса, материалы и дизайн которых соответствуют предполагаемому применению.

Чтобы получить еще больше советов и техник по сборке двигателей, щелкните здесь!

Поршневые кольца поставляются в наборах на каждый поршень. Тип и материал кольца зависят от области применения и желаемого использования. Типичный пакет колец состоит из двух компрессионных колец и масляного кольца.

В подавляющем большинстве поршневых и кольцевых конструкций используется пакет из 3-х колец. Два верхних кольца называются компрессионными кольцами и ограничивают давление сгорания. Нижнее маслосъемное кольцо фактически состоит из трех разных колец - двух узких направляющих и одного расширителя. Основная функция масляного кольца - контролировать количество масла, которое проходит между поршнем и отверстием, что необходимо для смазки и теплопередачи. Однако второе кольцо также обеспечивает небольшой контроль масла. Слишком много масла, прошедшего через кольца, попадает в камеру сгорания, что приводит к разного рода проблемам, что делает работу масляного кольца критической.

Рекомендуется протирать кольца во время сортировки. Эти советы и рекомендации предоставляются компанией CNC Motorsports в Брукингсе, Южная Дакота.

Поршневые компрессионные кольца уплотняются в отверстии за счет радиального растяжения и давления сгорания, и каждое из них необходимо учитывать при установке набора колец на двигатель. Радиальное натяжение - это то, что вы чувствуете, когда сжимаете кольцо рукой - это отталкивание, когда кольцо хочет снова открыться - и оно помогает протолкнуть кольцо в поверхность отверстия и закрыть зазор между поршнем и стенкой цилиндра. Однако во время работы большая часть уплотнения происходит за счет продуктов сгорания, которые скользят за кольцом (между кольцом и канавкой поршня) и отталкивают кольцо от поршня в отверстие.

Поршневые кольца расширяются за счет тепла сгорания, которое закрывает торцевой зазор. Слишком маленький зазор, и концы кольца будут стыковаться, что приведет к повреждению.

Самое важное, что нужно проверить при установке поршневых колец, - это зазор в торце. Торцевые зазоры колец должны быть правильно установлены, чтобы обеспечить прохождение минимального давления сгорания между поршнем и отверстием при рабочей температуре. Кольцо должно иметь прорезь, чтобы его можно было установить на поршень, а также чтобы было место для расширения.Этот зазор должен быть как можно меньше во время работы, чтобы герметизировать как можно большее давление сгорания в камере, но достаточно большим, чтобы концы кольца не касались, когда они расширяются из-за тепла сгорания. Это называется столкновением и может вызвать катастрофический отказ поршня.

Во многих областях применения Wiseco включает кольца с напильником, которые разработаны с очень маленькими торцевыми зазорами, которые необходимо подпилить, чтобы они поместились в отверстии для обеспечения надлежащего торцевого зазора для данного приложения. Чтобы проверить зазор, кольцо должно быть вставлено в отверстие (без поршня) и выровнено так, чтобы оно было ровным, с помощью инструмента для квадратного кольца.Отверстие цилиндра необходимо отточить до окончательного размера, прежде чем можно будет проверить зазор между кольцами. Как только кольцо окажется в отверстии, используйте щуп для проверки зазора.

Боковой зазор кольца - это пространство между контактной площадкой поршневого кольца и самим кольцом. Вам не нужно устанавливать кольцо на поршень, чтобы проверить боковой зазор, вы можете просто вставить кольцо в канавку и измерить зазор с помощью щупа. Пока кольцо находится в канавке, убедитесь, что ширина самого кольца не превышает ширину канавки.Это называется обратным интервалом.

Для регулировки зазора кольцо необходимо подпилить. Вы можете использовать плоский напильник, закрепленный в тисках, или механический / электрический кольцевой напильник, чтобы сделать работу проще и точнее. Обязательно подпилите кольцо снаружи внутрь, так как это предотвратит скалывание поверхности кольца и возможные покрытия. Убедитесь, что надрезы прямые, сожмите кольцо и поднесите его к свету, чтобы посмотреть на зазор. Если он не совсем прямой, немного обработайте зазор с напильником, убедившись, что вы не открываете его больше, чем требуется окончательно.

Используйте инструмент для прямоугольной формы кольца, чтобы установить поршневое кольцо в отверстии под прямым углом, и щуп для проверки его зазора. Часто проверяйте зазор и медленно шлифуйте, чтобы не повредить кольцо.

Заполняя кольца, подкрадывайтесь к последней щели. Действуйте медленно, удаляя минимальное количество материала за раз и часто проверяя зазор. Помните, вы не можете вернуть материал.

Используйте щуп для определения предварительного зазора между кольцами. Этот процесс необходимо повторить для каждого кольца, включая масляное кольцо.

При идеальной работе зазоры на концах колец будут близки к нулю, чтобы уловить все давление сгорания в камере. Но не поддавайтесь соблазну делать зазоры на концах колец меньше рекомендованных спецификаций (включены во все наборы колец). Потенциал удара кольцом и повреждения намного перевешивает любой потенциальный выигрыш в мощности.

Зазор регулируется опиливанием концов кольца. Самый дешевый метод - зажать напильник в тисках и продеть кольцо по лицу. Есть два типа специальных кольцевых фильтров: ручные и моторизованные.В этом магазине используются ручные филлеры, но при желании они могут вращаться с помощью дрели.

Что касается порядка установки, то верхнее и второе кольца на первый взгляд очень похожи друг на друга, но их конструкция часто сильно различается.

Верхнее кольцо подвергается наиболее сильному нагреву и давлению, а второе кольцо является его «резервным» и выполняет двойную дозировку масла, проходя мимо нижнего масляного кольца.

Шлифуйте медленно и убедитесь, что зазор перпендикулярен отверстию, а не под углом (справа)

Из-за этого их конструкции иногда различаются, поэтому вам необходимо убедиться, что правильное кольцо входит в правильную канавку поршня. Наборы колец идентифицируют верхнее и второе кольца, обычно по маркировке на верхней части поверхности кольца, но это всегда должно уточняться производителем непосредственно в прилагаемой инструкции.

Используйте напильник для удаления заусенцев с колец. Неровный заусенец может поцарапать цилиндр только что отточенного двигателя.

Что касается идеального торцевого зазора для вашего конкретного двигателя. Тема чрезвычайно изучена. К каждому набору колец прилагается таблица применения, в которой учитываются диаметр отверстия, область применения и предполагаемый зазор.Например, безнаддувный двигатель и двигатель на закиси азота имели бы разные зазоры, даже если бы у них были одинаковые отверстия.

Ознакомьтесь с инструкциями производителя поршня, чтобы определить правильный зазор между кольцами для конкретного применения. Двигатели сумматора мощности потребуют больших зазоров, чем двигатели без наддува.

Двигатель закиси азота будет генерировать больше тепла, что приведет к большему расширению колец, следовательно, им потребуется больший зазор. Изображения с принудительной индукцией оказывают аналогичное влияние на зазор между торцами кольца.Для расчета правильного торцевого зазора для вашего двигателя. Умножьте предложенный зазор на диаметр отверстия вашего цилиндра. Например: уличная разметка с отверстием 4,030 дюйма имеет рекомендуемый зазор отверстия x 0,0045 дюйма.

Умножив 4,030 дюйма на 0,0045 дюйма, мы получим концевой зазор 0,018 дюйма для верхнего кольца. Оттуда мы можем ударить по шлифовальной машине и начать делать некоторый зазор.

После правильного зазора между кольцами их можно собирать на поршни и устанавливать в двигатель. Установка поршня

за 9 простых шагов

Ремонт автомобильного двигателя часто подразумевает установку поршня. Хотя процесс может показаться простым, но делать это неправильно. может привести к неисправности двигателя. Это могло даже привести к серьезному повреждению поршня вскоре после (и еще одного ремонта). процесс). Если вы хотите восстановить свой двигатель, прочтите его до конца. Мы составили инструкции по установке поршней, представив их в способ, который легко понять.

Описанная здесь процедура установки поршня включает следующее: подготовительные работы, меры предосторожности, которые необходимо соблюдать, и шаги, которым необходимо следоватьМы предполагаем, что у вас есть двигатель уже разобран, а это уже другой процесс.

Прежде чем вы начнете, убедитесь, что у вас правильный поршень. Сделайте это, измерив как поршень, так и цилиндр, в который он войдет. Зазор поршневого цилиндра должен быть в пределах, рекомендованных производителем двигателя. Зазор поршневых колец тоже.

Материалы и инструменты для установки поршня

Расширитель колец или плоскогубцы
Источник: http://1stwebsales.com Кольцевой компрессор
Источник: http: // 1stwebsales.ком Поршневой молот
Источник: http://tools.boxwrench.net

Вам понадобится:

  • Некоторое защитное снаряжение, например очки и перчатки
  • Инструмент для установки поршня, называемый кольцевым компрессором, для помещения поршня в цилиндр
  • Инструмент для разжимания поршневых колец или плоскогубцы для снятия или установки поршневых колец
  • Сборочное масло для смазки поршня детали
  • Полотенца (без ворса) для очистки цилиндра
  • Ударный молоток или то, что некоторые люди называют поршневым молотком
  • Комплект поршня (если вы не переустанавливаете старый поршень)

Процесс установки поршня

Вот как установить поршень или поршни.

Источник: http://www.rob-beere-racing.co.uk

Шаг 1 Очистите цилиндр Отверстие

Используя полотенца, протрите отверстие цилиндра, пока полотенца не выйдут из цилиндра чистыми. Если вы переустанавливаете поршни, протрите их также. Вы хотите избавиться от грязи и других частиц, которые могут вызвать повреждение цилиндра и поршня из-за износа поверхностей.

Шаг 2 Смажьте поршень и Поршневые кольца компрессора

Смажьте детали поршня, такие как кольцевые канавки и палец на запястье, с помощью большого количества смазки.Смажьте также кольцевой компрессор умеренным количеством масла.

Шаг 3 Установите поршневые кольца

С помощью поршня расширитель кольца или поршневое кольцо плоскогубцами установите компрессионные кольца. Инструмент расширяет кольца для увеличения их диаметр, чтобы вы могли легко надеть их на поршень. Вы также можете использовать инструмент для снятия колец. Нанесите смазку на кольца.

Источник: http://photo.platonoff.com

Шаг 4 Установите поршень Кольцевой компрессор

Установите кольцевой компрессор на поршень.Просто ослабьте инструмент, чтобы увеличить его диаметр, чтобы он подходил к поршню. Как только поршень войдет в компрессор, затяните его, пока он не прижмет кольца и не станет прочно удерживаться.

Шаг 5 Смажьте цилиндр Отверстие

Нанесите масло на стенку цилиндра, в которую будет вставлен поршень. Это поможет сделать установку поршня безопасной и простой. Но самое главное, смазка предотвращает начальный ход поршня на сухом поршне и цилиндре

.

Шаг 6 Вставьте Подшипник шатуна

Установить поршень подшипник, который расположен на большой стороне штока поршня.Смажьте это так же, как вы сделали другие части поршня сборка.

поршневой молоток

Шаг 7 Поместите поршень в цилиндре

Удерживая поршень кольцевым компрессором, поместите узел на блок цилиндров, убедившись, что компрессор соответствует верхнему диаметру цилиндра. Затем используйте глухой молоток или деревянную часть обычного молотка, чтобы осторожно постучать по поршню. Цель состоит в том, чтобы вбить его в цилиндр. Убедитесь, что поршень не опускается слишком далеко, иначе шатун поцарапает коленчатый вал.

Шаг 8 Снимите поршень Кольцевой компрессор

При правильной установке компрессора поршень должен входить в отверстие цилиндра вместе с кольцами. Теперь вы можете ослабить компрессор и надавить на поршень дальше.

Шаг 8 Подсоедините кривошип Вал

Переверните двигатель, чтобы получить доступ к коленчатому валу. Одним концом вращайте коленчатый вал, а другой направляет шток поршня к шейкам коленчатого вала.После этого вставьте смазанный подшипник и крышки шатунов. Установите болты торцевой крышки шатуна.

Шаг 9 Затяните Болты шатуна

Затяните болты штока поршня в соответствии с указаниями производителя по крутящему моменту. Если в двигатель нужно было установить другие поршни, выполните ту же процедуру. Убедитесь, что все детали работают правильно. На этом процесс установки поршня завершен.

Советы по установке поршня

Пока описан процесс установки поршня здесь может показаться простым, шансов ошибиться очень много.Поршни чувствительные детали двигателя, и один неверный шаг может вызвать проблемы. Для обеспечения все идет как положено, соблюдайте эти правила.

Источник: http://www.jalopyjournal.com
  • Всегда измеряйте размеры отверстия цилиндра и поршня перед установкой. Неправильные размеры могут привести к заклиниванию поршня или чрезмерному зазору. Неправильная установка поршня может вызвать потерю компрессии, утечку газа и масла и многое другое.
  • Иногда внутреннее отверстие цилиндра поцарапано и задирается и требует растачивания.Убедитесь, что вы понимаете, что это означает, и требования к размеру поршня.
  • Имейте с собой подходящий инструмент для установки поршня. В этом случае следует использовать компрессор с поршневым кольцом. Также существует кольцо расширенное или плоскогубцы. Для измерения поршня используйте микрометр и набор щупов.
  • Избегайте нажатия поршня в отверстие цилиндра. В большинстве случаев его можно будет толкнуть рукой. Если это окажется трудным, используйте ударный молоток. Осторожно постучите по головке поршня, чтобы не повредить такие детали, как крышка поршня, головка, юбка и другие.
  • Смажьте должным образом и поршень, и стенки цилиндра, особенно те детали, которые испытывают движение, такие как палец на запястье. Кольцевой компрессор также необходимо смазать, чтобы поршень мог легко входить в цилиндр во время установки.
Заключение
Установка поршня

может быть выполнена в простые действия, но только если вы знаете, как делать это правильно. Также, если у вас есть подходящие инструменты и материалы. В то время как сама процедура важна, подготовка, которую вам нужно сделать, даже больше ключевой.Сюда входит определение размеров поршень и цилиндр скучно. Для этого ознакомьтесь с нашей статьей об измерении поршней. Это объясняет процесс получения размеров для зазора, размера и других аспекты.

Как заменить поршневые кольца автомобильного двигателя

Установка поршней

После установки новых поршневых колец сделайте перерыв перед тем, как подвергать двигатель на полную нагрузку, это позволит кольцам правильно соединиться со свежим обработанное отверстие.Эти процедуры "обкатки" помогут двигателю работать с максимальной отдачей. возможность контролировать расход масла.

Полезная информация

Если новые поршневые кольца будут установлены без механической обработки, ситуация изменится. хуже из-за продолговатой формы износа стенок цилиндров, образовавшихся при нормальном длительном срочные операции. Другими словами, новые поршневые кольца идеально круглые, без износа, если они установлены в цилиндр овальной формы (изношены) - нарушение работы кольца будет усилен.

Поршневые кольца двигателя используются для уплотнения поршня к стенке цилиндра во время такт сжатия. Когда происходит возгорание, эти кольца прижимаются к Стенки цилиндров блока цилиндров помогают сдерживать высвобождаемую энергию. Большинство Поршни двигателя содержат три отдельных кольца, которые выполняют уникальные задачи. Первое кольцо или верхнее кольцо - это главное кольцо сгорания, которое принимает на себя основную силу силы, так как поршень толкается вниз. Второе кольцо сгорания действует как перепускное или вторичное ограничивающее кольцо, которое помогает в обслуживании первого основного горения звенеть.Третье и последнее кольцо используется для предотвращения попадания моторного масла в камеру сгорания. камеры и сгорает при воспламенении взрывоопасных газов. Это кольцо контроля масла состоит из трех отдельных частей и должен собираться на поршне.

Поршневые кольца обычно служат в течение всего срока службы двигателя, но поскольку эти кольца сделаны из чрезвычайно твердого и хрупкого металла, они могут сломаться и выйти из строя. Эти отказы могут варьироваться от низкой компрессии, пропусков зажигания в цилиндрах, образования задиров стенки цилиндров и горящее масло.

СПОНСИРУЕМЫЕ ССЫЛКИ

По мере старения двигателя поршневые кольца изнашиваются по стенкам цилиндров и, в конечном итоге, выходят из строя, естественно. Когда это условие присутствует, оно снижает компрессию двигателя, что вызывает низкую компрессию, горящее масло и сильный запах выхлопных газов, что является результатом неполного процесса сгорания. Каждый раз, когда двигатель достиг нормального срока службы двигатель нужно разобрать и заново обработать (перестроить). Этот процесс не трудно с соответствующими инструментами и инструкциями.

Необходимые инструменты и материалы

  • Инструмент для установки поршневых колец
  • Защитные очки и перчатки
  • Масло моторное
  • Магазинные полотенца
  • Маленькая стандартная отвертка или отмычка
  • Новый комплект поршневых колец

Передовой опыт

  • Поршневые кольца являются очень важной частью двигателя и должны быть установлены с осторожностью и чистотой.
  • Никогда не устанавливайте новые поршневые кольца в изношенные стенки цилиндра.
  • Сохраняйте кольцевой зазор на поршне в надлежащих местах
  • Никогда не перекручивайте компрессионные кольца при установке

Как установить поршневые кольца на двигатель LS (видео)

Как Тос Автор: OnAllCylinders Staff 28 апреля 2020 года в 17:06

Поршневые кольца играют важную роль в эффективной работе вашего двигателя.

Они создают уплотнение между стенкой цилиндра и поршнем, необходимое для хорошего сжатия. Кроме того, они удерживают газы сгорания в камере сгорания (уменьшая прорыв), соскребают масло со стенок цилиндра и возвращают его в картер.

Поршневые кольца также способствуют положительному теплообмену между поршнем и стенкой цилиндра. Чтобы избежать проблем с уплотнением и смазкой, необходима правильная установка поршневого кольца.

В сегодняшнем видео эксперты Summit Racing LS Брайан и Майк делятся советами и приемами, необходимыми для установки набора современных поршневых колец низкого напряжения на поршни .

Вы узнаете, как вставить правильное кольцо в нужную канавку для поршневого кольца, правильно установить поршневое кольцо и многое другое.

Используя кованый поршень Summit Racing Pro LS , Брайан объясняет важность и правильность установки проставки с фиксатором канавки, а затем устанавливает масляное кольцо из трех частей, используя расширитель, а также нижнее и верхнее поршневые грязесъемные кольца.

Затем он устанавливает второе кольцо в стиле Napier, которое обеспечивает улучшенный контроль масла, важный для приложений с форсированными двигателями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
