определяем расположение крепежных отверстий диска
При покупке новых колесных дисков необходимо обращать внимание не только на диаметр, но и на другие его параметры, в том числе на разболтовку. Скрывается этот параметр за аббревиатурой PCD, рядом с которой указывается два числа. Они указывают на число болтовых соединений и диаметр окружности, которая вписана в их центр. Итак, как узнать разболтовку диска самостоятельно и чем грозит установка неверно подобранной детали.
Маркировка
Как определить разболтовку диска. Если сохранилась маркировка, проще всего расшифровать ее. Сделать это несложно. К примеру, на диске указаны следующие данные R14 5.5J 4×100 DIA54.1 ET45, где:
R14 – указывает на диаметр диска в дюймах;
5.5J – ширина диска, буква J указывает на то, что данный диск может использоваться только на машинах с моноприводом, то есть передне- и заднеприводных автомобилей.
Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.4×100 – показатель разболтовки, в легковых автомобилях диски могут крепиться на 3 -6 шпилек. Наиболее распространены следующие значения вписанной окружности: 98, 100, 108, 112, 114.3, 120, 139.7.
DIA54.1 – диаметр центрального входного отверстия;
ET45 – вылет диска. В этом случае у диска положительный вылет. Если этот параметр отрицательный, перед численным значением ставится знак «-». При нулевом вылете производители указывают «0». Вылет оказывает воздействие на положение привалочной плоскости, если установить диски с другим параметром, это приведет к смене значения и направления сил, которые воздействуют на подвеску автомобиля.
Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.
Таким образом, на данных дисках стоит разболтовка на 4 диска с диаметром окружности проведенной края крепежных отверстий равной 100 мм.
Кроме того, PCD всегда указан в техпаспорте транспортного средства. Например, в модели ВАЗ-2106 этот параметр вписан в характеристиках, как «Диаметр расположения отверстий под колесные болты». Указано значение 98, остается лишь сосчитать количество отверстий под болты. Для этой отечественной модели подходят диски с разболтовкой 4×98.
Наиболее распространенные значения
Показатель PCD колеблется не только в зависимости от производителя, но также от модели и года выпуска. Приведем самые распространенные значения:
| Значение PCD | Марки и модели автомобилей |
4×98 | Fiat: Brava, 126, 124, Croma, Multipla, Tipo, Panda, Alfa Romeo: 155 и 164; Lada |
4×100 | Используется на старых моделях Mini, BMW 3, Honda: CRX, Jazz, Accord; Kia Spectra: Opel Astra, Corsa, Ascona, Zafira; Toyota Yaris, Corolla, Volkswagen Golf: Passa, Jetta, Polo. |
5×100 | Audi: TT и A3, Toyota: Avensis, Celica, Carina; Skoda Octavia; Subaru: Impreza, Outback, Legacy |
5×108 | Ferrari, Citroen Jumper и XM, Ford Mondeo и Focus; Volvo 740, 760 и 780 |
5×112 | Audi: 100 CS, A4, A6, A8, S2, S4; Ford Galaxy, Mercedes: 600 SL, SLK, Vito |
4×114,3 | Honda: Accord, Civic Vtec; Hyundai: Sonata, Accent; Nissan: Almera, Primera, Mitsubishi: Colt, Lancer, Galant; Volvo V40 и S40; Daewoo Matiz |
5×114,3 | Применяется на некоторых «американцах», на старых моделях Mazda, на Honda CRV, Toyota RAV4, Lexus |
5×115 | Применяется на большинстве моделей от американских производителей |
5×120 | Rolls Royce, Range Rover |
5×139,7 | УАЗ, Chevrolet Niva |
Указаны только самые распространенные варианты разболтовки.
Как узнать какая разболтовка на дисках без маркировки
Как узнать разболтовку диска автомобиля? На глаз это сделать не получится, отличить PCD 4 x 98 от 4×100 визуально практически невозможно. Если под рукой нет ни техпаспорта, а маркировка стерлась, придется запастись штангенциркулем. Прежде всего, необходимо определить количество болтов. Это банальный подсчет их количества. Далее нужно определить диаметр окружности описанной вокруг крепежных отверстий. Это уже сделать немного сложнее.
PCD для дисков может быть для 3, 4 или 5 болтов. Как понять разболтовка диска, исходя из числа крепежных отверстий, процедура несколько меняется.
Как понять какая разболтовка на дисках с нечетным числом отверстий
Как узнать разболтовку диска 5 болтов? Этот метод является универсальным и подходит для измерения PCD с любым количеством болтов, при проведении расчетов заменяется лишь формула.
Следуйте инструкции приведенной ниже:
Для проведения измерений берут два соседних отверстия, замеряется расстояние от ближайших краев;
Измеряется диаметр отверстия;
Складывается значение расстояния и диаметра;

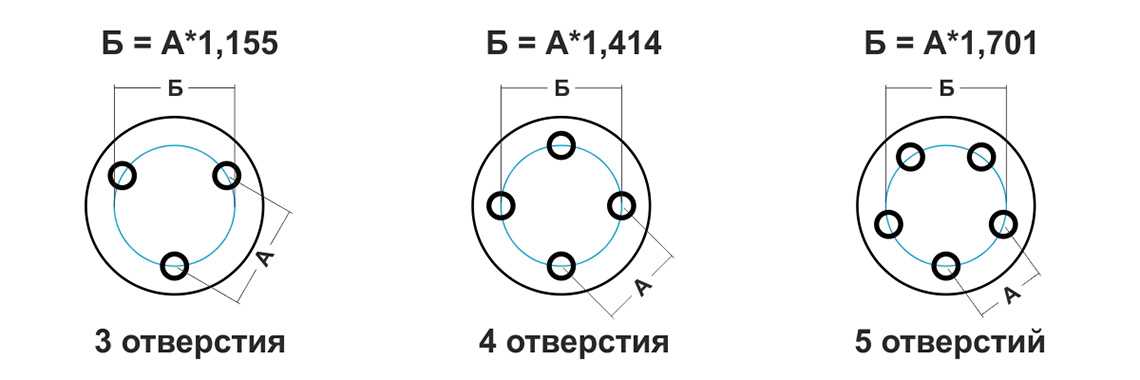

Далее для вычисления диаметра окружности центров крепежных отверстий необходимо использовать формулу.
Как узнать разболтовку диска с 5 отверстиями, для этого используется формула:
X*1,701, где x – вычисленное расстояние между центрами двух отверстий.
Для диска с четырьмя болтами параметр PCD можно узнать, умножив расстояние между центрами крепежных отверстий на коэффициент x1,414, то есть используется формула: X*1,414.
К примеру, у диска пять отверстий для крепления. В ходе вычисления выявлено, что расстояние между центральными точками соседних крепежных отверстий, равно 63,5 мм. Для вычисления диаметра это значение умножается на 1,701. В итоге, показатель PCD для диска равен 108.
Как узнать разболтовку диска на 4 болта
Как узнать разболтовку диска на 4 или 6 болтов. Этот способ подходит только для дисков с четным числом отверстий. Для этого необходимо измерить расстояние от крайней точки двух противоположных отверстий. К примеру, у ВАЗ 2104 этот параметр составляет 85 мм. Далее измеряем диаметр посадочного отверстия, у данной модели — он равен 13 мм. Складываем оба полученных значения – получаем 98 мм. Итого, PCD ВАЗ 2104 равен 4×98 мм. Можно упростить проведение измерение, проведя измерения сразу от краев крепежных отверстий. Однако этот метод не отличается особой точностью.
Особенности разболтовки дисков разного типа
На рынке встречаются колесные диски следующих разновидностей:
Стальные, они же штампованные;
Литые из легкосплавных металлов;
Кованые.
Как узнать разболтовку штампованных дисков? Стальные диски – наиболее распространенный вариант, это связано со стоимостью подобных моделей, а также возможностью проведения рихтовочных работ. Разболтовка такого диска должна точно соответствовать установленным производителем нормативам.
Литые диски считаются не такими долговечными. Поскольку легкосплавные металлы характеризуются меньшей прочностью, к подбору комплектующих необходимо подходить особенно тщательно. Как узнать разболтовку литого диска? Для этого используется тот же метод, что и для других разновидностей.
Кованые диски считаются самыми прочными и тяжелыми. Изготавливают их в специальных цехах по технологиям схожим с теми, что применяются в авиастроении. Они хорошо переносят прямые удары. Автомобилисты часто их ставят для езды в экстремальных условиях.
Важность разболтовки
К сожалению, при покупке далеко не все автолюбители задаются вопросом, как узнать разболтовку колесных дисков.
Игнорирование данного параметра может привести к печальным последствиям. Установить наличие проблемы визуально довольно проблематично.
В интернете можно найти таблицы совместимости моделей дисков различных производителей, однако этим данным доверять прямым образом не стоит.
Некоторые мастера предлагают «подогнать» параметры авто к новым колесным дискам, у которых значение PCD от штатного отличается в большую сторону. При установке обычно применяются центровочные кольца. Однако эффективность и безопасность данного метода неоднозначна. Кольца могут изготавливаться из алюминия или пластика. Хоть производители утверждают, что материалы используются специально рассчитанные на нагрузки, но наличие дополнительного элемента в системе крепления колес дает дополнительную вероятность ослабления конструкции и при раскалывании кольца может привести к аварии.
Установка колесных дисков с неверным показателем PCD может стать причиной:
Усиления биения колес;
Повреждения подвески или рулевого механизма;
Откручивания колеса в процессе езды.
Даже если колесо удалось отцентровать, фаски болтовых шпилек не будут плотно прилегать к гнездам диска. По этой причине напряжение в металле растет, что ускоряет износ отверстий. Кроме того, всегда есть риск «потерять» колесо прямо по ходу движения.
Верный способ определить разболтовку при замене диска
Если хочется освежить свое авто, но без лишних капиталовложений, то имеет смысл задуматься над заменой колесных дисков. Главное, не забыть о важности соблюдения разболтовки, под которой подразумевается размер крепежных отверстий, предназначенных для фиксации дисков.
Показатели дисковых размеров
Входит болт в отверстие и ладно.
Именно так думают многие новички в автомобильном деле, даже не задумываясь над тем, насколько важно подбирать штифты в полном соответствии с указанной на дисках маркировкой. К слову, последняя представляет собой зашифрованную аббревиатуру, состоящую из буквенно-числовых символов.
И хотя новичку эта комбинация может показаться нечитаемой абракадаброй, разобраться в ней не так уж сложно. Для этого достаточно просто научиться правильно читать шифр, учитывая следующие нюансы:
- Под первой цифрой подразумевается ширина дискового обода в дюймах.
- Следующий символ – буквенный. И если в его качестве используется английская J, то эти диски подходят исключительно для моноприводного автотранспорта, вне зависимости от того, о заднем приводе идет речь или о переднем. Если же в маркировке будет использовано сразу две буквы J, то диск подойдет только для авто с колесной формулой 4×4.
- Далее идут цифры, которые обозначают общее число болтов и размер отверстий для них. Проще говоря, речь идет о той самой разболтовке, и если, к примеру, перед водителем комбинация 498, то это значит, что ему понадобится 4 штифта, подходящих для отверстий размером в 98 мм. К слову, речь идет о минимальном пороге и сегодня можно приобрести диски с 4,5 и 6 крепежными болтами, размер отверстий для которых может варьироваться в диапазоне от 98 до 139,7 мм.
- Сложнее обстоят дела с вылетом диска, значение которого может быть как положительным, так и отрицательным, представляя собой отдельное буквенно-числовое сочетание. Пример – ET30, ET-40 и пр.
Проще говоря, речь идет о той самой разболтовке, и если, к примеру, перед водителем комбинация 498, то это значит, что ему понадобится 4 штифта, подходящих для отверстий размером в 98 мм. К слову, речь идет о минимальном пороге и сегодня можно приобрести диски с 4,5 и 6 крепежными болтами, размер отверстий для которых может варьироваться в диапазоне от 98 до 139,7 мм.В самую последнюю очередь указывается размер центрального отверстия диска, соблюдение соответствия которого считается не таким критичным, поскольку в случае чего остается возможной подгонка.
Как самостоятельно определить разболтовку
Нередки ситуации, когда автолюбителям приходится сталкиваться с отсутствием маркировки и, как следствие, сложностями с ее идентификацией.
Тем не менее, такая проблема вполне решаема, причем с помощью имеющихся в наличии подручных средств, а точнее, одной только линейки.
Так, достаточно просто измерить расстояние между окнами и диаметр отверстий, не забыв умножить полученные величины на определенные коэффициенты, которые напрямую зависят от количества крепежных элементов. Для удобства все они внесены в следующую вспомогательную таблицу:
| Количество болтов, шт | Коэффициент |
| 3 | 1,155 |
| 4 | 1,414 |
| 5 | 1,701 |
| 6 | 2 |
| 10 | 3,326 |
Формула для расчета и таблицы совместимости

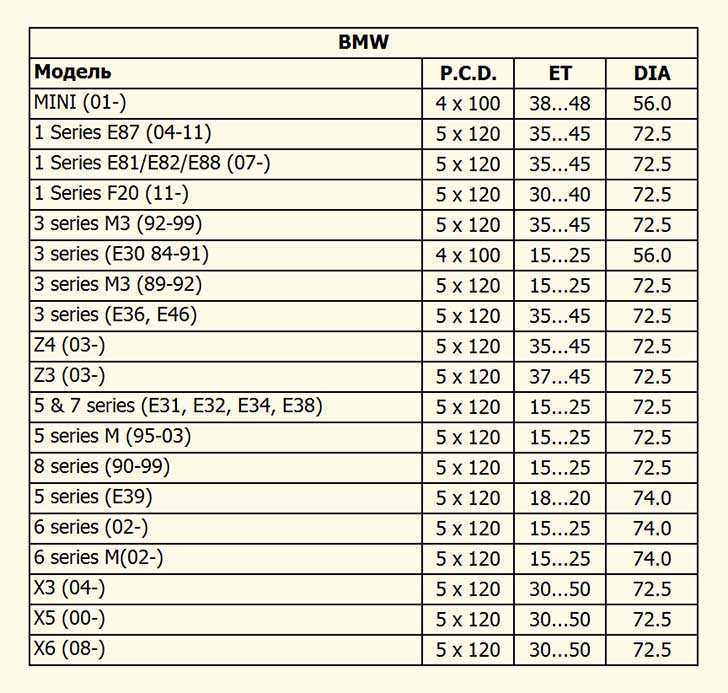

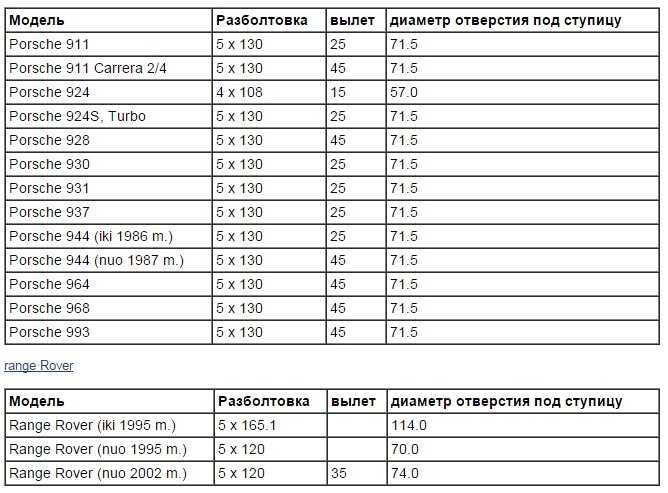

Конечно же, использовать линейку стоит в самую последнюю очередь, поскольку этот измерительный прибор дает пусть и незначительную, но вместе с тем, нежелательную погрешность. Да и зачем мучиться, если можно воспользоваться готовыми таблицами совместимости, за считанные минуты найдя в них собственную модель авто и соответствующую ей маркировку дисков.
Что касается формулы разболтовки, то этот вопрос лучше всего рассматривать на конкретном примере.
И если перед глазами маркировка 7,5Jx16h34/98ET30d60, то это значит, что доводится иметь дело с дисками с 7,5-дюймовой шириной и 16-дюймовым диаметром обода, устанавливаемыми на переднее или заднеприводное авто.
Что касается комбинации h3, то они по большому счету принимаются ко вниманию только специалистами автосервиса, обозначая наличие двух кольцевых выступов. 4/98 – четыре отверстия с диаметром по 9,8 мм, ET30 – маркировка вылета диска в положительном значении, а d58,5 – размер ЦОД.
Опасность неправильной разболтовки
Не стоит пренебрегать рекомендацией соблюдения разболтовки, поскольку возможные последствия могут оказаться плачевными. Среди них: перспектива преждевременного выхода из строя подвески и увеличение люфтов рулевого колеса, которое при длительной эксплуатации с неправильно подобранными креплениями для дисков может отвалиться от колонки.
К прочим возможным неприятностям стоит отнести перекос колеса, чаще всего возникающий при несоответствии количества и диаметра крепежей, а также появление трещин и сквозного повреждения дисков, которые могут просто не выдержать нагрузки на подвеску при несовпадающем значении вылета.
Именно поэтому ни в коем случае не следует игнорировать маркировку, используя для дисковой фиксации первые попавшиеся под руку штифты.
