Состав буксирного устройства транспортных судов

Буксирным устройством называется комплекс изделий и механизмов, обеспечивающий судну возможность буксировать другие суда (либо иные плавсредства) или идти на буксире самому.

В состав буксирного устройства транспортных судов входят:

— буксирные тросы;

— буксирные кнехты;

— буксирные клюзы;

— вьюшки и банкеты для хранения буксирных тросов.

Помимо вышеперечисленного используются элементы якорного и швартовного устройств (шпили, якорные цепи, кнехты и т. п.).

Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующего судна на нос буксируемого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки достигается хорошая управляемость, что очень важно в условиях ограниченной акватории порта.

Вынужденные буксировочные операции по спасению аварийных судов выполняются транспортными судами или буксирами-спасателями. В этом случае капитан буксирующего судна на месте решает все вопросы организации и проведения буксировки, а также проводит необходимые расчеты. Требования к буксирным устройствам судов указаны в «Правилах классификации и постройки морских судов», том 1, раздел 5.

Основные детали буксирного устройства специальных судов − буксировщиков.



Буксирное устройство судна − буксировщика:

1 – буксирный трос; 2 – буксирный клюз; 3 – мягкий кранец; 4 – буксирная арка; 5 – битенг; 6 – буксирная лебедка; 7 – буксирный гак; 8 – погон; 9 — буксирная дуга

Основными деталями буксирного устройства при буксировке с гака являются буксирный трос и гак. В качестве буксирных тросов применяют как растительный, так и стальной трос.

Растительным обычно пользуются при портовых буксировках. Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса — его малая эластичность.

Поэтому морские буксировки производят при большой длине буксира (400 − 500 м) или в трос включают две-три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью отличаются тросы из синтетического волокна. Поэтому их целесообразно использовать при морских буксировках.

Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Буксирные гаки бывают простые, полуавтоматические, автоматические.

Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто приходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает большой крен буксира, что может привести к опрокидыванию последнего.

Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтоматических гаков. Как те, так и другие имеют откидную часть, которая удерживается в рабочем положении, упираясь в специальную щеколду. При сдвиге щеколды поворотная часть освобождается, гак открывается и буксирный трос соскальзывает с него.

У полуавтоматического гака щеколда сдвигается вручную при помощи спускового тросика, проведенного на мостик. Щеколда автоматического гака удерживается от сдвига специальной пружиной, отрегулированной на определенное усилие. В том случае, когда натяжение буксирного троса превышает расчетное усилие, щеколда сдвигается и гак автоматически открывается.



Буксирные гаки:

а) — простой; б) — полуавтоматический; в) — автоматический

Гак закрепляют на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1 − 1,5 м от верхней палубы.

Такое положение дуги обеспечивает хорошую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскрепляют оттяжками или на него накладывают цепной стопор.

Для защиты кормовой части палубы от буксирного троса устанавливают несколько буксирных арок. Высоту арок выбирают в зависимости от положения буксирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение троса.
В случае увеличения тягового усилия, а также при различных рывках лебедка потравливает немного трос, чем достигается смягчение рывков. При уменьшении тягового усилия трос автоматически подбирается.



Буксирное устройство на ледоколе: 1 — лебедка; 2 — стопор Булливана; 3 — буксирная серьга; 4 — блок Николаева; 5 — бензель

К буксирному устройству следует также отнести битенги и кранцы. Битенг − чугунная или стальная тумба, предназначенная для крепления буксирных тросов. Установка вдоль каждого борта двух − трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом.
Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин наружной обшивки судна при подходе буксира к борту.

В соответствии с требованиями Международной конвенции по охране человеческой жизни на море, на всех судах должны быть линеметательные устройства для передачи спасательного линя с одного судна на другое, который может также использоваться при передаче буксирного троса в качестве проводника.



Буксирное устройство — MirMarine

Содержание

1. Способы крепления буксирного каната
2.    Крепление буксирного троса на буксируемом судне
3.    Крепление буксирного каната на буксирующем судне
4. Буксировка судов во льдах ледоколами
5. Буксирный канат
6. Проводник
7. Буксирная лебедка
8. Автоматические буксирные лебедки
9. Буксирный гак
10. Буксирная дуга
11. Буксирные арки
12. Битенги буксирные
13. Ограничители буксирного каната
14. Кранцевое устройство
15. Брага
16. Полубрага

Буксировка судов морем относится к особым случаям морской практики. Как правило, буксировка осуществляется транспортными судами или мощными буксирами-спасателями. Для обслуживания буксируемого объекта, особенно крупнотоннажного судна, при маневрировании в портах и узкостях в помощь буксировщику придаются один или два вспомогательных буксира.

Буксирное устройство (рис. 120) представляет собой комплекс изделий и механизмов, обеспечивающих судну возможность буксировать другие суда или быть буксируемым. Оно включает:

• буксирный трос
• буксирные клюзы
• битенги (буксирные кнехты)
• вьюшки для хранения троса
• Помимо этого используются элементы якорного и швартовного устройств (шпили, якорные цепи, кнехты и т. п.).

Многолетняя практика эксплуатации судов определила наиболее удобное расположение элементов буксирного устройства на судне. Элементы устройства, предназначенные для буксировки самого судна, находятся в носовой части, а предназначенные для производства буксировочных работ— в корме.

Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующею судна на нос буксируемого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки достигается хорошая управляемость, что очень важно в условиях ограниченной акватории порта (рис. 6.51).

Основными деталями буксирного устройства при буксировке с гака являются буксирный трос и гак. В качестве буксирных тросов применяют как растительный, так и стальной трос.

Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Буксирные гаки бывают простые, полуавтоматические, автоматические. Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто приходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает большой крен буксира, что может привести к опрокидыванию последнего (рис.

6.52). Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтоматических гаков.

Гак закрепляют на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1 — 1,5 м от верхней палубы. Такое положение дуги обеспечивает хорошую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскрепляют оттяжками или на него накладывают цепной стопор.

Для защиты кормовой части палубы от буксирного троса устанавливают несколько буксирных арок. Высоту арок выбирают в зависимости от положения буксирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение гроса. В случае увеличения тягового усилия, а также при различных рывках лебедка потравливает немного трос, чем достигается смягчение рывков. При уменьшении тягового усилия трос автоматически подбирается.

К буксирному устройству следует также отнести битенги и кранцы. Битенг -чугунная или стальная тумба, предназначенная для крепления буксирных тросов и имеющая усиленное крепление к палубе. Установка вдоль каждого борта двух -трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом. Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин обшивки судна при подходе буксира к борту.

Способы крепления буксирного каната

Вынужденные буксировочные операции по спасению аварийных судов выполняются транспортными судами или буксирами-спасателями. На транспортных судах буксирное устройство устанавливается на случай аварийных буксировок и поэтому запрещается использовать буксирный трос для иных целей.

Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса — его малая эластичность. Поэтому морские буксировки производят при большой длине буксира (400 — 500 м) или в трос включают две — три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью также отличаются тросы из синтетического волокна, поэтому их целесообразно использовать при морских буксировках.

На транспортных судах выбор способа крепления буксирных тросов определяется в зависимости от размеров и особенностей устройства судов, наличия средств для крепления буксирных тросов, а при вынужденных буксировках — еще и от погодных условий. Во всех случаях должно быть обеспечено надежное крепление тросов и предусмотрена возможность изменения длины буксирного троса и его немедленной отдачи.

Крепление буксирного троса на буксируемом судне

Самым простым способом является крепление буксирного троса непосредственно на кнехтах (рис. 6.53). Такой способ можно использовать при буксировке небольших судов на короткое расстояние в стесненных условиях плавания, где требуется часто выбирать и потравливать буксир. Но в этом случае необходимо тщательно осмотреть кнехты, и если они не особенно надежны, то их надо подкрепить (рис.6.54).

При морской буксировке на дальние расстояния используется способ крепления буксирного троса к двум или одной якорным цепям (рис. 6.55).

Иногда целесообразно буксирный трос закрепить прямо за якорь (рис. 6.56). Наличие тяжелого якоря значительно улучшает работу буксирной линии в целом. Но в этом случае необходимо продумать способ соединения с якорем, так как простое набрасывание огона троса на лапы якоря не обеспечивает надежности соединения из-за возможности перетирания троса об острые края головной части якоря.

Если нельзя использовать якорные цепи, то приходится заводить брагу. Брага — стальной трос, который заводят за жесткие корпусные конструкции (рубки, комингсы грузовых люков) с распределением нагрузки на возможно большее число точек, причем без резких перегибов троса (рис. 6.57). На углах под брагу крепят деревянные брусья. Для экстренной отдачи браги используется глаголь-гак.

Крепление буксирного каната на буксирующем судне

На корме должна быть предусмотрена возможность легкой и надежной отдачи буксирного каната в случае вынужденной остановки в море и опасного сближения с буксируемым судном, а также внезапной угрозы столкновения.

Данным способом удобнее крепить буксирный канат на равнопалубных судах, проводя брагу вокруг комингса кормового трюма. На кнехт следует накладывать такое число шлагов браги, которое допускается его нагрузкой. Оставшаяся часть тягового усилия должна быть передана на комингс грузового люка или на другие прочные конструкции, расположенные на палубе судна. Трос браги следует брать такой прочности, как и буксирный, или делать его из нескольких шлагов.

По достижении судами полной скорости буксировки необходимо осмотреть буксирное устройство. На корме буксирующего и на носу буксируемого судов должна быть установлена вахта для наблюдения за работой буксирного устройства. У места, где возможна отдача буксирного троса, должен быть инструмент, позволяющий или перерубить буксирный трос, или привести в действие отдающее устройство.

Все суда, когда они идут на буксире, рыскливы. Предотвратить рыскание при помощи руля возможно лишь в том случае, если скорость рыскания позволяет рулевому удерживать судно на курсе.

Буксировка судов во льдах ледоколами

В тяжелых ледовых условиях или при повреждении проводимых судов может возникнуть необходимость буксировки их ледоколом.

Подготовка проводимого судна к буксировке заключается в следующем. Якоря убирают на палубу, что необходимо для продевания буксирного стропа ледокола через якорные клюзы, а также во избежание поломки якорей и повреждения борта ледокола. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.

На баке судна готовят в достаточном количестве бросательные концы и тросы-проводники со скобами для приемки буксира с ледокола.

Заранее готовят все необходимое для принятия и крепления «усов» на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам «усов», которые будут протаскиваться через клюзы на палубу.

Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходящие через якорные клюзы на палубу огоны «усов» связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают деревянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

При ледовой проводке в сплоченном тяжелом или торосистом льду применяют буксировку ледоколом вплотную. При этом способе буксировки ледокол подтягивает проводимое судно вплотную в свой кормовой вырез. Для буксировки вплотную используется специальный буксир «усы» — короткий стальной трос с огонами на концах, которые пропускаются через якорные клюзы буксируемого судна (рис. 6.61).

Буксируемое судно должно идти строго в диаметральной плоскости ледокола. На резких поворотах во льду ледокол должен сбавлять скорость, чтобы избежать обрыва буксирного стропа. При буксировке судов большого водоизмещения или большой длины ледокол управляется плохо. В этих случаях при поворотах на буксируемом судне необходимо класть руль в противоположную сторону и переходить к нормальному управлению, как только ледокол начнет выправляться на канале или на курсе.

При буксировке в тяжелых льдах нельзя крепить буксирные тросы за швартовные кнехты или брашпиль, которые не рассчитаны на большие нагрузки и при приложении такой нагрузки будут срезаны или выворочены (рис. 6.62).

Элементы буксирного устройства

Элементы буксирного устройства (рис. 121). Необходимое количество и прочные размеры элементов буксирного устройства выбирают по Правилам Регистра в зависимости от размеров, назначения и района плавания судна. На рис. 120 показано расположение буксирного устройства на морском буксировщике неограниченного плавания.

Буксирный канат

Буксирный канат связывает буксировщик с буксируемым судном. Наибольшее распространение на морских буксировщиках получили стальные канаты, которые в походном положении хранятся на барабане буксирной лебедки. Растительные и синтетические канаты укладывают в бухты на банкеты. Диаметр стального буксирного каната зависит от тяги на гаке и колеблется от 24 до 66 мм. Обычно каждый буксировщик снабжается двумя буксирными канатами: один для буксирной лебедки, другой для буксирного гака.

Проводник

Проводник — легкий прочный стальной или синтетический канат. Проводник подают на буксируемое судно, чтобы с его помощью передать буксирный канат. Хранится проводник на специальной лебедке-вьюшке.

Буксирная лебедка

Буксирная лебедка служит для буксировки судов на длинном и коротком буксире, регулирования длины буксирного каната и хранения его по по-походному.

Автоматические буксирные лебедки

Автоматические буксирные лебедки, кроме того, регулируют натяжение буксирного каната, амортизируя рывки. При буксировке на длинном буксире буксирный канат проходит через кормовой буксирный клюз. При буксировке на коротком буксире буксирный канат с буксирной лебедки идет на направляющий блок, расположенный ближе к середине длины судна, а с него на буксирное судно. Буксирные лебедки, как правило, электрические.

Буксирный гак

Буксирный гак предназначен для закрепления на судне буксирного каната и быстрой его отдачи. Буксирный гак имеет амортизатор и приспособление для быстрой отдачи буксирного каната. Имеются гаки с автоматической отдачей, которая срабатывает от пневмоэлектрического или гидравлического привода. Чтобы гак не свешивался вниз, его поддерживает дугообразная подставка— погон буксирного гака.

Буксирная дуга

Буксирная дуга служит для крепления буксирного гака, который перемещается по ней за линией натяжения буксирного каната. Буксирная дуга крепится к прочным корпусным конструкциям.

Буксирные арки

Буксирные арки предупреждают провисание буксирного каната, защищая конструкции и людей, находящихся на палубе. Высота буксирных арок определяется линией натянутого буксирного каната. По бортам арки опираются на фальшборт, при большой ширине судна в середине пролета арок устанавливают стойки. Для ограничения перемещения буксирного каната в вертикальной и горизонтальной плоскостях при буксировке на коротком буксире высокобортных судов устанавливают серьгу. Это отрезок стального каната, который перебрасывают через буксирный канат и концами крепят к палубному обуху. Буксирный клюз препятствует горизонтальному перемещению буксирного каната при буксировке на длинном буксире. Его устанавливают в выемке фальшборта на фундамент. Для уменьшения истирания буксирного каната буксирный клюз снабжают роульсами. Сверху он закрыт наметкой.

Битенги буксирные

Битенги буксирные находятся в носовой части, по бортам и в корме. Служат для крепления буксирного каната при буксировке соответственно задним ходом, лагом и при снятии судов с мели. Носовой битенг выполняют в виде отдельной тумбы, бортовые из двух тумб, а кормовые —из двух тумб, соединенных горизонтальной перекладиной. Битенги прочно связывают с набором корпуса судна.

Однако прочность штатных креплений буксирного троса на промысловых судах не всегда достаточна для длительной буксировки, особенно буксировки малых судов большими и при неблагоприятных погодных условиях. Поэтому независимо от наличия буксирного устройства способ крепления троса разрабатывают в каждом конкретном случае.

Ограничители буксирного каната

Ограничители буксирного каната устанавливают по бортам на уровне буксирного троса. Благодаря ограничителям натянутый буксирный канат проходит в носовую часть за бортом буксировщика, не повреждая палубных конструкций.

Кранцевое устройство

Кранцевое устройство располагают в носовой и кормовой частях, оно служит для амортизации ударов во время швартовок и буксировки.

В заключение следует упомянуть буксировку судов с помощью браги или полубраги.

Брага

Брага — это стальной канат, который обносят вокруг корпуса буксируемого судна. К коушу браги присоединяют буксирным канат буксировщика.

Брага может заводиться в якорные клюзы, за фундаменты судовых механизмов, комингсы грузовых люков и другие прочные судовые конструкции. При буксировке на небольшие расстояния и благоприятных погодных условиях буксирный трос крепят за битенги, а на добывающих судах могут быть использованы промысловые лебедки.

Полубрага

Полубрага обносится вокруг бака или заводится в якорные клюзы. Такая буксировка применяется для обеспечения гарантированной прочности соединения буксировщика с буксируемым судном.

В морской практике буксировок судов промыслового флота распространена буксировка в кильватер, когда буксирующее судно с помощью буксирного троса (буксирной линии) тянет за собой буксируемое. В особых аварийных случаях буксировку осуществляют лагом (борт о борт).

Литература

Устройство и основы теории морских судов — Горячев А.М., Подругин Е.М. [1983]
Матрос морского судна — Шарлай Г. Н. [2013]

Оборудование для буксировки автомобилей | Мир кемпинга

Быстрый просмотр

RVibrake3 Плоская тормозная система для буксировки

1595 $

Быстрый просмотр

Буксировочное устройство Ultra Guard для грузовиков, фургонов и внедорожников

Распродажа

112,81 $ $176,99

Сохранить $64,18 Скидка 36%

Быстрый просмотр

Фаркоп Smart Solutions Rock Solid для грузовиков, 18 x 34 дюйма, 2 шт.

Распродажа

126,78 $ $145,99

Сохранить 19,21 доллара США Скидка 13%

Быстрый просмотр

Фаркоп Smart Solutions Ultra Guard для автодомов, 16 x 94 дюймов

Распродажа

122,99 $ 140,99 $

Сохранить 18 долларов Скидка 12%

Быстрый просмотр

Зарядное устройство для буксируемых аккумуляторов RVi Plus для плоской буксировки

Быстрый просмотр

Регулируемая буксирная тележка Roadmaster с электрическими тормозами

Распродажа

3 279,99 $ $3592,99

Сохранить 313 долларов США Скидка 8%

Быстрый просмотр

Система отрыва RVibrake

Быстрый просмотр

Предохранительные цепи Ultimate Connection для пятого колеса или Goosneck

Распродажа

84,99 $ $94,99

Сохранить 10 долларов Скидка 10%

Быстрый просмотр

Roadmaster InvisiBrake Дополнительная тормозная система для буксировки

Распродажа

1099,99 $ $1319,99

Сохранить 220 долларов Скидка 16%

Быстрый просмотр

Фаркоп Nighthawk

Распродажа

1 395,99 $ $1479,99

Сохранить $84 Скидка 5%

Быстрый просмотр

Smart Solutions Ultra Guard Rock Tow Guard для автодомов, 20 X 94 дюйма

Распродажа

131,30 $ 212,99 $

Сохранить $81,69 Скидка 38%

Быстрый просмотр

Мягкий чехол RVi Roadie для RVibrake

Быстрый просмотр

Вездеходный фаркоп Roadmaster Sterling

Распродажа

999,99 $ $1359,99

Сохранить 360 долларов США Скидка 26%

Быстрый просмотр

Фаркоп Smart Solutions Rock Solid для грузовиков, 14 x 34 дюйма, 2 шт.

Распродажа

173,99 $ $199,99

Сохранить 26 долларов Скидка 13% на

Быстрый просмотр

Вездеходное фаркоп Falcon

Распродажа

859,59 $ $1049,99

Сохранить 190,40 долларов США Скидка 18%

Быстрый просмотр

Комплект отделки из нержавеющей стали для Ultra Guard

Распродажа

147,99 $ $170,99

Сохранить 23 доллара Скидка 13% на

Быстрый просмотр

Фаркоп Smart Solutions Rock Solid для жилых домов, 16 x 48 дюймов, 2 шт.

Распродажа

$128,99 $147,99

Сохранить 19 долларов Скидка 12%

Быстрый просмотр

Эксклюзивно онлайн

Тележка с электрическим прицепом Tow Tuff

Распродажа

1431,99 $ $1461,99

Сохранить 30 долларов Скидка 2%

Быстрый просмотр

Жгут проводов тормозного контроллера REDARC Tow-Pro для Toyota, TPH-015

Распродажа

23,99 $ 26,99 $

Сохранить $3 Скидка 11% на

Быстрый просмотр

Фаркоп Roadmaster Falcon 2

Распродажа

675,99 $ 829,99 $

Сохранить 154 доллара Скидка 18%

Быстрый просмотр

Roadmaster 521453-5 Комплект опорной плиты прямого подключения, Jeep Gladiator и Wrangler

Распродажа

412,21 $ 549,99 $

Сохранить 137,78 долларов США Скидка 25%

Быстрый просмотр

Контроллер электрического тормоза REDARC Tow-Pro Liberty

Распродажа

179,99 $ $199,99

Сохранить 20 долларов Скидка 10%

Быстрый просмотр

Адаптер бампера Roadmaster, 1 дюйм

Продажа

125,60 $ $145,99

Сохранить $20,39 Скидка 13% на

Быстрый просмотр

Тормозная система для буксировки RVibrake Shadow

1 595 долл. США

Детали сцепного устройства прицепа — необходимое буксирное оборудование

Глава 2

Основное буксирное оборудование для буксировки прицепа

Для буксировки любого типа прицепа требуется несколько различных компонентов. Буксирная система состоит из автомобиля, прицепа и оборудования, используемого для их соединения.

В этом руководстве мы ответим на некоторые основные вопросы о том, что такое система буксировки. Что такое прицепное устройство? Что такое трейлер? Какое оборудование требуется для прицепа? И многое другое!

Детали сцепного устройства для прицепа Схема

1. Сцепное устройство для прицепа
2. Шаровая опора
3. Мяч для прицепа
4. Сцепной палец
5. Сцепное устройство для прицепа
6. Цепи безопасности
7. Жгут проводов прицепа
8. Буксировщик
9. Прицеп

9 Детали системы буксировки

1.

Что такое сцепка для прицепа

Определение сцепки: Сцепка для прицепа является основным соединительным элементом между тягачом и прицепом. Это конструктивный элемент, который крепится болтами к транспортному средству и обеспечивает точку сцепки для присоединения прицепа.

Когда вы думаете сцепное устройство для прицепа , вы можете представить себе то, что на самом деле называется шаровым креплением . Однако шаровое крепление — это просто аксессуар для сцепки прицепа.

Что такое сцепка приемника?

Приемная сцепка — это тип сцепки для прицепа, который крепится болтами к нижней части автомобиля сзади и имеет трубку для крепления шаровой опоры или другого аксессуара сцепки. Сцепки ресивера обычно имеют конструкцию для конкретного автомобиля, стандартный размер трубы ресивера и относятся к одному из пяти классов сцепок.

Прицепное устройство является, пожалуй, наиболее распространенным типом прицепного устройства. На самом деле настолько распространены, что эти два термина используются взаимозаменяемо.

Что такое прицепное устройство?

Прицепное устройство — это просто другое название прицепного устройства. Это сцепное устройство, используемое для буксировки прицепа.

Обычно сцепное устройство относится конкретно к сцепному устройству. Однако сцепное устройство пятого колеса, сцепное устройство «гусиная шея» и другие сцепные устройства могут называться сцепными устройствами. Все прицепные устройства или тягово-сцепные устройства предназначены для конкретного использования и рассчитаны на определенную грузоподъемность.

Нужна помощь в выборе тягово-сцепного устройства?

2. Что такое шаровая опора?

Шаровое крепление представляет собой аксессуар для сцепки приемника, состоящий из хвостовика и шаровой платформы прицепа. Стержень вставляется в приемную трубу сцепки, а платформа обеспечивает прочную точку крепления шара прицепа.

Шаровая опора является одной из наиболее распространенных деталей сцепки прицепа.

Шаровые опоры бывают разных стилей и мощностей. Некоторые фиксированы, состоят из одного куска. Другие регулируются. Практически все шаровые опоры имеют отверстие в хвостовике для крепления сцепного штифта или замка сцепки.

Что такое шаровая сцепка?

Шаровая сцепка — это другое название шаровой опоры. Это вспомогательное сцепное устройство, обеспечивающее соединение для присоединения прицепа.

Шаровая сцепка относится к шаровому креплению с уже прикрепленным прицепным шаром. В то время как некоторые шаровые крепления поставляются только с платформой и отверстием, другие имеют прицепной шар, предварительно затянутый или приваренный на место. В CURT мы называем эти шаровые опоры «нагруженными».

3. Что такое прицепной шар?

Шаровая опора для прицепа является непосредственным связующим звеном между вашим автомобилем и прицепом. Он состоит из металлического шарика и резьбового стержня или стержня. Подключенный к тягово-сцепному устройству шар для прицепа позволяет поворачивать на поворотах и ​​плавно преодолевать неровности и холмы.

Мячи для прицепов бывают нескольких стандартных размеров. Это упрощает поиск подходящего тягово-сцепного устройства для вашего прицепа.

Что такое прицепной мяч?

Шар сцепного устройства — это другое название шара прицепа. Поскольку он устанавливается на сцепное устройство прицепа и обеспечивает непосредственную точку сцепления прицепа, шаровой шарнир для прицепа по праву может называться шаровым шарниром .

Большинство шаров сцепки или шаров прицепа поставляются с гайкой и шайбой, которые позволяют прикрепить их к шаровой опоре или дышлом прицепа. Другие сделаны для сварки на месте.

Буксирный наконечник!

Шаровые опоры для прицепов требуют большого крутящего момента для установки, некоторые из которых намного превышают обычный динамометрический ключ. Вы можете отнести его в автомобильный магазин или купить шаровую опору с уже установленной шаровой опорой.

4. Что такое сцепной штифт?

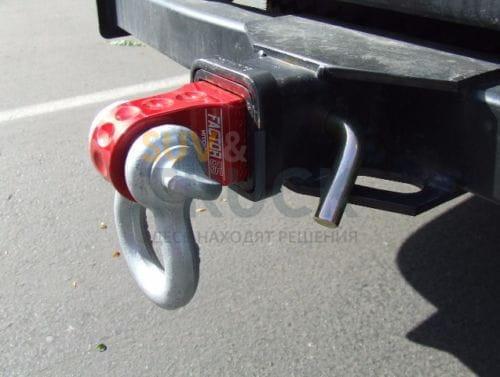

Штифт сцепки представляет собой небольшой металлический стержень, который удерживает хвостовик шаровой опоры и другие детали сцепки прицепа от выскальзывания из приемной трубы сцепки. Обычно штифт сцепки изогнут в форме буквы «L». Он предназначен для того, чтобы вставляться сбоку в приемник сцепного устройства, проходить через хвостовик шаровой опоры и выходить с другой стороны.

Сцепные штифты также имеют отверстие на конце для крепления зажима в форме шпильки. Зажим сцепки изготовлен из пружинной стали и удерживает штифт в ствольной коробке.

Что такое замок сцепки?

Замок сцепного устройства — это штифт сцепного устройства с ключом, который повышает надежность и надежность соединения сцепного устройства прицепа.

Подобно стержню сцепного устройства, замок сцепного устройства вставляется сбоку в ствольную трубу и проходит через шаровое крепление или другой аксессуар сцепного устройства. Однако вместо зажима замок сцепного устройства оснащен висячим замком или крышкой с ключом. Это помогает предотвратить кражу вашего трейлера, особенно когда он оставлен без присмотра.

Узнайте больше о том, как выбрать замок.

5. Что такое тягово-сцепное устройство?

Сцепное устройство для прицепа в сочетании с шаровой опорой для прицепа соединяет прицеп с вашим автомобилем. Как называется передняя часть прицепа? Ответ: тягово-сцепное устройство . Он предназначен для фиксации на шаре прицепа и шарнирного соединения вокруг него для плавной буксировки.

Сцепные устройства для прицепов имеют стандартные размеры, и многие из них можно отрегулировать для более надежного соединения. Размер сцепного устройства прицепа должен соответствовать размеру шара прицепа для безопасной работы.

Сцепное устройство без защелки

Если вы когда-либо сцепляли прицеп, то знаете, насколько упрямой может быть защелка сцепного устройства.

Вот почему QuickPin™ отказывается от традиционной конструкции защелки. На самом деле у него нет защелки! Подсоедините свой трейлер с помощью простого штифта и забудьте о стрессе.

Посмотрите, как это работает

6. Что такое страховочная цепь?

Цепь безопасности представляет собой цепь, достаточно прочную, чтобы предотвратить полное отделение прицепа от транспортного средства, если он когда-либо отсоединится во время буксировки. На каждой буксирной установке следует использовать две страховочные цепи.

Цепи безопасности крепятся к дышлом прицепа и имеют крючки, которые позволяют соединить их со сцепным устройством прицепа автомобиля.

7. Что такое жгут проводов прицепа?

Жгут проводов прицепа представляет собой отрезок провода в задней части автомобиля, который позволяет его электрической системе подключаться к прицепу. Интегрированный с существующей проводкой автомобиля, он имеет стандартный разъем, такой как 4-контактный плоский штекер.

Жгут проводов прицепа является одной из наиболее важных частей буксировщика, но его часто упускают из виду. Он подает питание на фонари прицепа и синхронизирует их с задними фонарями автомобиля. Его также можно использовать для подключения тормозов прицепа и вспомогательного питания.

8.

Что такое тягач?

Тягач — это любой легковой автомобиль, грузовик, фургон, кроссовер, внедорожник, дом на колесах или другое автомобильное транспортное средство, даже квадроцикл, используемый для буксировки прицепа.

Различные тягачи имеют разную грузоподъемность. Как правило, тягач с наименьшим рейтингом, включая тягач! — всегда должен ограничивать максимальный вес, который вы можете буксировать.

Какова моя грузоподъемность?

9. Что такое прицеп?

Прицеп – это любая колесная конструкция, буксируемая другим транспортным средством. Некоторые распространенные типы прицепов включают универсальные прицепы, выдвижные кемперы, туристические прицепы, прицепы для скота, бортовые прицепы и прицепы для лодок. Трейлер также может быть автомобильным транспортным средством, когда его буксирует на лодке дом на колесах.

Как и автомобили, прицепы имеют разную грузоподъемность.
