Шестнадцатиклапанный двигатель ВАЗ 21124: ремонт и тюнинг | 🚘Авто Новости Онлайн

Содержание

Конструктивные особенности
Тюнинг
Неисправности и ремонт

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и монтировался на автомобили, производимые концерном АВТОВАЗ, моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный литраж — 1.6 л. Увеличенный объем двигателя ваз 21124 достигнут путем увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было — 30,5 мм, стало 37,8 мм). Причем, увеличение объема произошло без изменения диаметра цилиндров, он остался прежним — 82 мм.

Таким образом был достигнут замысел конструкторов — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10?1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

Если привод только на генератор — длина ремня 742 мм.
При наличии гидроусилителя руля — 1115 мм.
При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

Улучшение коснулось поршней. Их днища выполнены с выемками под клапана глубиной 5.53 мм, чтобы избежать удара клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели , особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.

Источник

Грамотный чип тюнинг двигателя ВАЗ 21124 своими руками

Автомобиль ВАЗ 2112 начал производиться в 1999 году. Машина представляла 5-ти дверный проект с кузовом «хэтчбек» и удобную конструкцию. Благодаря своей конструкции ВАЗ 2112 мог четко реагировать на повороты рулевого колеса. Выпуск авто продолжался, улучшались и развивались 16-ти клапанные моторы и в 2004 году, конструкторы заменили двигатель автомобиля.

Новый двигатель мощностью 124 лошадиные силы, изменил высоту коленвала в системе на 2,3 мм, из-за чего увеличилась ходовая способность поршня на 4 мм, а объем двигателя теперь составляет 1,6 литров.

Знакомство с моделью

С новым двигателем агрегату дали название — ВАЗ 21124, данная машина активно борется с экологией внешней среды. Дополнительно ко всему в старте машины, стала ощутима тяга на низах, и двигатель теперь работает спокойнее, без резких скачков. Часто от владельцев 16-ти клапанных двигателей, слышны вопросы: «Что нужно делать, чтоб клапаны не гнулись в поршне?». В ВАЗе 21124 данной проблемы у Вас не будет существовать, в днище поршня есть лунки и спортивные валы, которые контролируют подъем поршня, а стук и шум двигателя ВАЗа 21124 пусть вас не пугает, это его нормальная среда.

Сделать модернизацию автомобиля – сейчас самая главная цель для каждого современного и уважающего себя водителя. Тюнинг ВАЗ 21124 включает в себя изменения, как внутренних характеристик авто, так и внешних. Стайлинг внешнего вида машины включает установку обвеса на крыльях бампера, порогах, капотов и дверей, это придает Вашему авто индивидуальность, спортивный вид, а еще улучшает его аэродинамическую характеристику. Для создания спортивного авто ВАЗ 21124, невозможно обойтись без замены элементов кузова на пластиковый материал. Пластиковые детали уменьшают вес автомобиля, поэтому он становится легким в управлении на дорогах. Завершающая черта спортивного авто, установка литых дисков и спортивных шин.

Тюнинг «желтого железа»

Ваз 21124 включает тюнинг «желтого железа», в котором устанавливаются стабилизаторы (для поворотливости), усилители и растяжки (для устойчивости на дорогах). Однако будьте осторожны с подделками данных деталей, в худшем случаи они навредят автомобилю, а в лучшем случаи Вы выкинете на ветер огромные деньги.

Почувствуйте себя настоящим водителем кольцевых гонок с «хэтчбеком» ВАЗа 21124. Все что Вам нужно, это установить дополнительные детали: шильдик (символы) на рукоятке авто, неоновую подсветку под днище авто, воздухозаборник на капот и крышу. Мощности машине добавит установка переднего и заднего бампера с аэродинамическим обвесом.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели.
По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 фото

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных. Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне. Установка турбины на ВАЗ 21124, качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

Наконец приступаем к чип-тюнингу

О чип-тюнинге мы неоднократно говорили, например, когда разбирали чип-тюнинг Нивы Шевроле. Понятие чип тюнинг ВАЗ 21124 подразумевает прошивку родного двигателя распределяющими валами. Легче всего по этому вопросу обращаться к опытному специалисту, чтобы не навредить своему автомобилю и получить задуманное, однако, изучив необходимую информацию можно сделать чип тюнинг своими руками.

Сейчас попробуем вкратце описать, как сделать тюнинг ВАЗ 21124 своими руками с помощью валов Стольников 8.9 фазой 280 или валов Нуждинов 8,85.
В систему автомобиля ставится прямоточный выхлоп 4-2-1, ресивер и заслонка 54-56 мм, что увеличивает объем двигателя. Эффективной будет работа мотора, если поршень заменить на облегченный приоровский. В системе проводятся изменения, для того, чтобы снизить расход топлива и увеличить мощность двигателя.

Если мощности будет не достаточно, можно улучшить головку блока цилиндров (ГБЦ) и установить широкофазный вал. Не забудьте поставить компрессор и 4-х дроссельные впусковые турбины, для скоростной езды, для настоящих любителей спортивных гонок. Четырех дроссельный двигатель необходим для стабильной работы двигательной системы и повышенной чувствительности педали газа.

Работает это так: каждый цилиндр двигателя получает одну из дроссельных заслонок, в результате чего между цилиндрами пропадают резонансные колебания воздуха, и получается стабильная работа двигателя с самых низов до верхов. Учтите, что помимо самой системы дроссельного двигателя, необходимо еще приобрести коллектор-переходник, дудку, фильтр нулевик, датчик абсолютного давления, форсунок, регулятор давления топлива и сделать прошивку системы под 4-х дроссельный двигатель.

Сделав чип тюнинг ВАЗ 21124 можно получить движок мощностью примерно на 180-200 лошадиных сил.

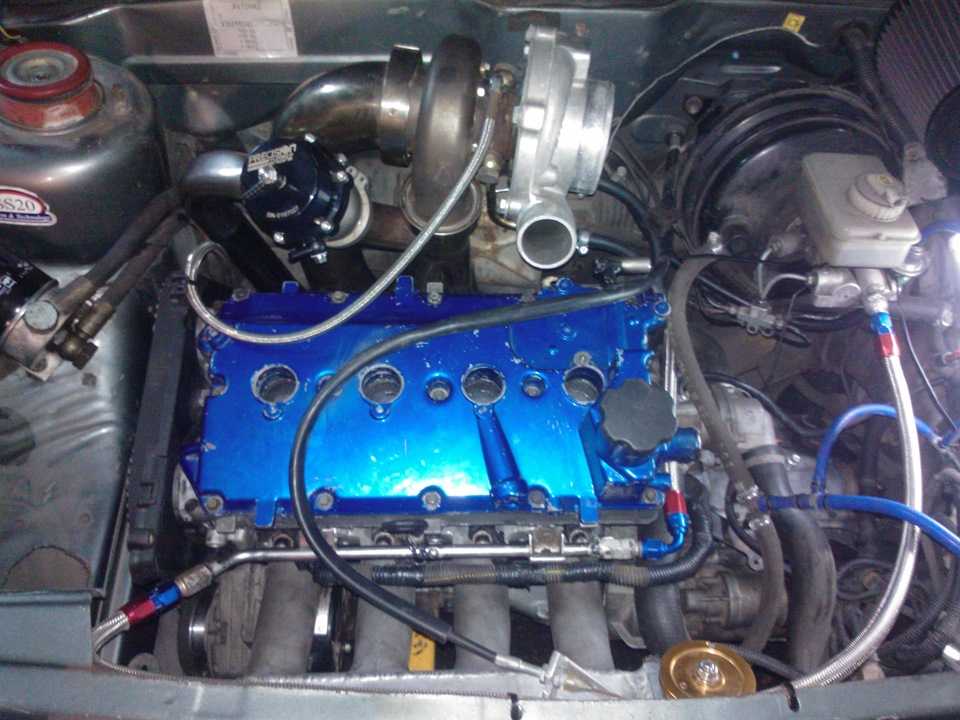

Тюнинг двигателя ВАЗ 21124 фото

Тюнинг авто ВАЗ 21124 включает изменения множества характеристик, а грамотный и правильный выбор для Вашего авто поможет сделать специалист.

Про тюнинг можно говорить часами, поэтому для более детального ознакомления с процедурой, лучше просмотреть соответствующий видео-материал:

Тюнинг ВАЗ 21124 видео
