Как установить ДХО (дневные ходовые огни) Лада Ларгус своими руками — автомобильный портал

Вовремя увидеть автомобиль, движущийся по дороге — одно из главных условий сохранения жизни пешеходов и автомобилистов. Многие страны мира включили в правила безопасности движения на дорогах световое обозначение движущегося транспортного средства как обязательное.

Содержание

1. Как решить этот вопрос владельцу автомобиля
2. Варианты установки
3. Выбор оборудования
4. Установка заводских дневных огней
5. Алгоритм
6. Дневные огни собственного изготовления
7. Общие требования к ДХО
8. Как поставить осветительные приборы собственными руками
9. Внесение изменений в конструкцию автомобиля
10. Предлагаем несколько вариантов монтажа
11. В заключение об установке ходовых огней

Как решить этот вопрос владельцу автомобиля

«Лада Ларгус» позволяет это сделать, используя:

• ближний свет фар;
• противотуманные фары;
• дневные ходовые огни (если они установлены на автомобиле).

Из этого перечня рекомендуем для постоянного использования именно последний вариант, как наиболее рациональный. Остальные примеры проигрывают этому решению. При их использовании дополнительно вступают в работу и не оправдано изнашиваются элементы подсветки приборной панели, габаритные огни. Находясь во включенном состоянии, они требуют дополнительного расхода топлива. Ходовые же огни, работая автономно от остальных осветительных приборов, будут экономить горючее. Да, уменьшение расхода небольшое, но это тоже ваши деньги.

Ходовые огни для Lada Largus.

Варианты установки

Итак, если Lada Largus на заводе не укомплектована этой световой системой, то для решения вопроса по ее установке можно пойти двумя путями:

1. Обратиться на станцию технического обслуживания, где вам предложат весь комплекс услуг — от приобретения до монтажа.
2. Установить их своими руками. В этом случае также возможны два варианта: монтаж купленного в магазине комплекта или сделанного самостоятельно. О самодельном варианте будет рассказано ниже. Для возможности его выполнения необходимо, чтобы государственные нормативные документы, действующие на территории вашего проживания, не содержали запрета на внесение таких изменений в автомобиль Lada Largus.

Если же «Лада Ларгус» оборудована этой системой в заводских условиях, то опробуйте ее в движении. Скорее всего, у вас возникнет желание заменить это осветительное оборудование на более эффективное.

Дневные ходовые огни для Лада Ларгус LED.

Выбор оборудования

Автомобиль Lada Largus в светлое время суток, особенно в солнечный день, должен хорошо выделяться на дороге. Для этого необходимо дневное осветительное оборудование, соответствующее следующим требованиям:

• сила излучаемого света — не менее 400 и не более 800 Cd;
• площадь рассеивания — более 40 см квадратных. Это достигается двумя рассеивателями размером 10х2 см;
• потребляемый ток — не менее 1 ампера;
• огни в корпусе из металла с радиатором охлаждения.

«Лада Ларгус» может быть оборудована комплектами ходовых огней от разных производителей. Выбирайте по толщине вашего кошелька. Китай — дешевле, но хуже.

Европа — дороже, но надежней. Качественные отечественные модели подобрать также весьма затруднительно. Самодельные — тоже вариант, но не всегда лучший.

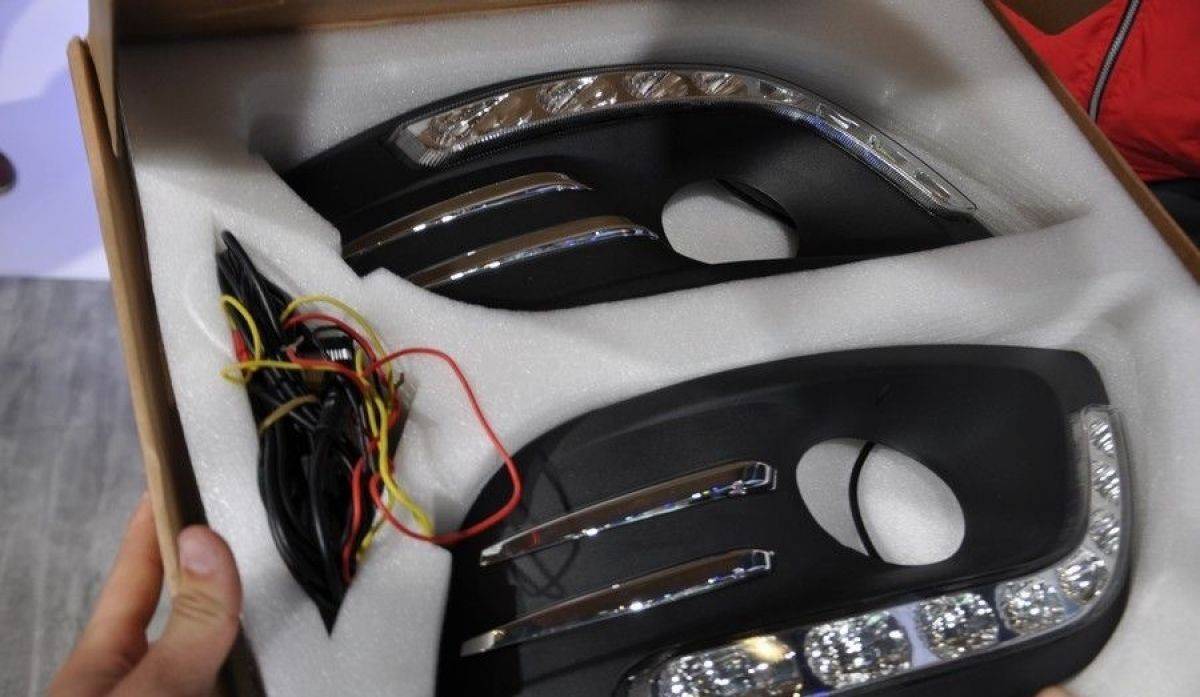

Комплект ходовых огней и электрики к ним для Лады Ларгус.

Установка заводских дневных огней

Если есть хоть начальные навыки и знания системы электрооборудования авто, то произвести работу по установке ДХО можно своими силами. Работа при этом займет не более часа.

Если огни были куплены в магазине, то с их установкой не возникнет сложностей. В комплекте идет инструкция по их монтажу, а потому следует все действия производить согласно описанным там правилам. Если в этом возникнут какие-то трудности, то следует обратиться на СТО.

Алгоритм

1. Устанавливаем блок розжига ДХО под капотом.

   Блок розжига аккуратно крепим под капотом.

2. Тянем черный провод на массу.
3. Желтый провод «параллелим» к питанию ближнего света (необходимо для того, чтобы включении ближнего света ДХО светили в половину своей мощности).
4. Плюсовой провод подключаем на реле зажигания.

   Для надёжности проверяем напряжение на колодке в реле при включении зажигания.

Дневные огни собственного изготовления

Те, кто не хочет тратить средства на покупку заводских ДХО, могут их сделать самостоятельно, придерживаясь таких рекомендаций:

1. Надо приготовить провода, светодиодную ленту и заглушки для фар.
2. Ленту следует нарезать по требуемым размерам.
3. На заглушке сверлятся отверстия под полоски.
4. Припаиваются провода к полоскам.
5. Сами полоски крепятся на заглушки.
6. Производится подсоединение проводов в моторном отсеке.
7. Провода можно подключить к реле бензонасоса. В таком случае огни будут загораться автоматически при включении зажигания.

Общие требования к ДХО

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

1. Огни должны автоматически включаться.
2. Должна быть возможность принудительного отключения огней.
3. ДХО должны выключаться автоматически при включении света в авто.
4. Излучатели должны иметь площадь не более 40 сантиметров.
5. Мощность света не должна быть больше 800кд.
6. Свет должен быть белым.
7. Фар должно быть не более 2-х.



Как поставить осветительные приборы собственными руками

При элементарных знаниях устройства системы электрооборудования Lada Largus и навыках владения слесарным инструментом вы решите этот вопрос не более, чем за час.

Но перед тем как покупать комплектующие для Lada Largus и приступать к монтажу, изучите основные требования, чтобы работа не пропала даром. Ошибки при ее выполнении своими руками могут привести к осложнениям как во время движения, так и при разбирательстве после возможного ДТП.

Смонтированные дневные ходовые огни «Лада Ларгус» должны обеспечивать:

• автоматическое включение и отключение. При запуске мотора огни включаются, а когда мотор глушится, отключаются;
• возможность выключения и включения этой функции без какого-либо дополнительного инструмента;
• автоматическое погасание при включении основного света, кроме случаев кратковременного использования его для подачи светового сигнала другим участникам движения;
• необходимую геометрию установки источников света: между ними — не менее 600 мм, от крайней точки борта кузова — не более 400 мм, от полотна дороги — минимум 250 мм, максимум — 1500 мм.

Теперь, когда вам известны основные требования к результатам работы, можете приступать.

Начинаем установку ходовых огней на Ладу Ларгус.

Внесение изменений в конструкцию автомобиля

При самостоятельной установке ходовых огней также следует помнить, что их монтаж будет рассматриваться как внесение изменений в конструкцию авто. Если на машине нет ДХО, то в дневное время суток можно включать ближний свет или противотуманки.

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

• в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
• для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
• сверлятся отверстия для проводов в заглушках под размер полосок;
• припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
• для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
• выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет.

Попробуйте. Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

• это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
• не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать.

Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте.

Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

В заключение об установке ходовых огней

Правильное подключение дневных ходовых огнейАвтомобили Lada Largus, на которых выполнена установка дневных ходовых огней, имеют преимущество на дороге. Дополнительное освещение работает безопасность, вашу и окружающих. Какие ДХО выбрать и установить, решайте сами, но они в любом случае никогда не будут лишними.

Дневные ходовые огни Lada Largus

Метки:LADA LargusДневные ходовые огни

Содержание

• Как решить этот вопрос владельцу автомобиля
• Варианты установки
• Выбор оборудования
• Как поставить осветительные приборы собственными руками
• Предлагаем несколько вариантов монтажа
• В заключение об установке ходовых огней

Вовремя увидеть автомобиль, движущийся по дороге — одно из главных условий сохранения жизни пешеходов и автомобилистов. Многие страны мира включили в правила безопасности движения на дорогах световое обозначение движущегося транспортного средства как обязательное.

Дневные ходовые огни Лада Ларгус

Как решить этот вопрос владельцу автомобиля

«Лада Ларгус» позволяет это сделать, используя:

• ближний свет фар;
• противотуманные фары;
• дневные ходовые огни (если они установлены на автомобиле).

Из этого перечня рекомендуем для постоянного использования именно последний вариант, как наиболее рациональный. Остальные примеры проигрывают этому решению. При их использовании дополнительно вступают в работу и не оправдано изнашиваются элементы подсветки приборной панели, габаритные огни.

Находясь во включенном состоянии, они требуют дополнительного расхода топлива. Ходовые же огни, работая автономно от остальных осветительных приборов, будут экономить горючее. Да, уменьшение расхода небольшое, но это тоже ваши деньги.

Ходовые огни для Lada Largus

Варианты установки

Итак, если Lada Largus на заводе не укомплектована этой световой системой, то для решения вопроса по ее установке можно пойти двумя путями:

1. Обратиться на станцию технического обслуживания, где вам предложат весь комплекс услуг — от приобретения до монтажа.
2. Установить их своими руками. В этом случае также возможны два варианта: монтаж купленного в магазине комплекта или сделанного самостоятельно. О самодельном варианте будет рассказано ниже. Для возможности его выполнения необходимо, чтобы государственные нормативные документы, действующие на территории вашего проживания, не содержали запрета на внесение таких изменений в автомобиль Lada Largus.

Если же «Лада Ларгус» оборудована этой системой в заводских условиях, то опробуйте ее в движении. Скорее всего, у вас возникнет желание заменить это осветительное оборудование на более эффективное.

Дневные ходовые огни для Лада Ларгус LED

Выбор оборудования

Автомобиль Lada Largus в светлое время суток, особенно в солнечный день, должен хорошо выделяться на дороге. Для этого необходимо дневное осветительное оборудование, соответствующее следующим требованиям:

• сила излучаемого света — не менее 400 и не более 800 Cd;
• площадь рассеивания — более 40 см квадратных. Это достигается двумя рассеивателями размером 10х2 см;
• потребляемый ток — не менее 1 ампера;
• огни в корпусе из металла с радиатором охлаждения.

«Лада Ларгус» может быть оборудована комплектами ходовых огней от разных производителей. Выбирайте по толщине вашего кошелька. Китай — дешевле, но хуже. Европа — дороже, но надежней. Качественные отечественные модели подобрать также весьма затруднительно. Самодельные — тоже вариант, но не всегда лучший.

Комплект ходовых огней и электрики к ним для Лады Ларгус

Как поставить осветительные приборы собственными руками

При элементарных знаниях устройства системы электрооборудования Lada Largus и навыках владения слесарным инструментом вы решите этот вопрос не более, чем за час.

Но перед тем как покупать комплектующие для Lada Largus и приступать к монтажу, изучите основные требования, чтобы работа не пропала даром. Ошибки при ее выполнении своими руками могут привести к осложнениям как во время движения, так и при разбирательстве после возможного ДТП.

Смонтированные дневные ходовые огни «Лада Ларгус» должны обеспечивать:

• автоматическое включение и отключение. При запуске мотора огни включаются, а когда мотор глушится, отключаются;
• возможность выключения и включения этой функции без какого-либо дополнительного инструмента;
• автоматическое погасание при включении основного света, кроме случаев кратковременного использования его для подачи светового сигнала другим участникам движения;
• необходимую геометрию установки источников света: между ними — не менее 600 мм, от крайней точки борта кузова — не более 400 мм, от полотна дороги — минимум 250 мм, максимум — 1500 мм.

Теперь, когда вам известны основные требования к результатам работы, можете приступать.

Начинаем установку ходовых огней на Ладу Ларгус

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

• в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
• для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
• сверлятся отверстия для проводов в заглушках под размер полосок;
• припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
• для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
• выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус».
  Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

• это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
• не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей.
