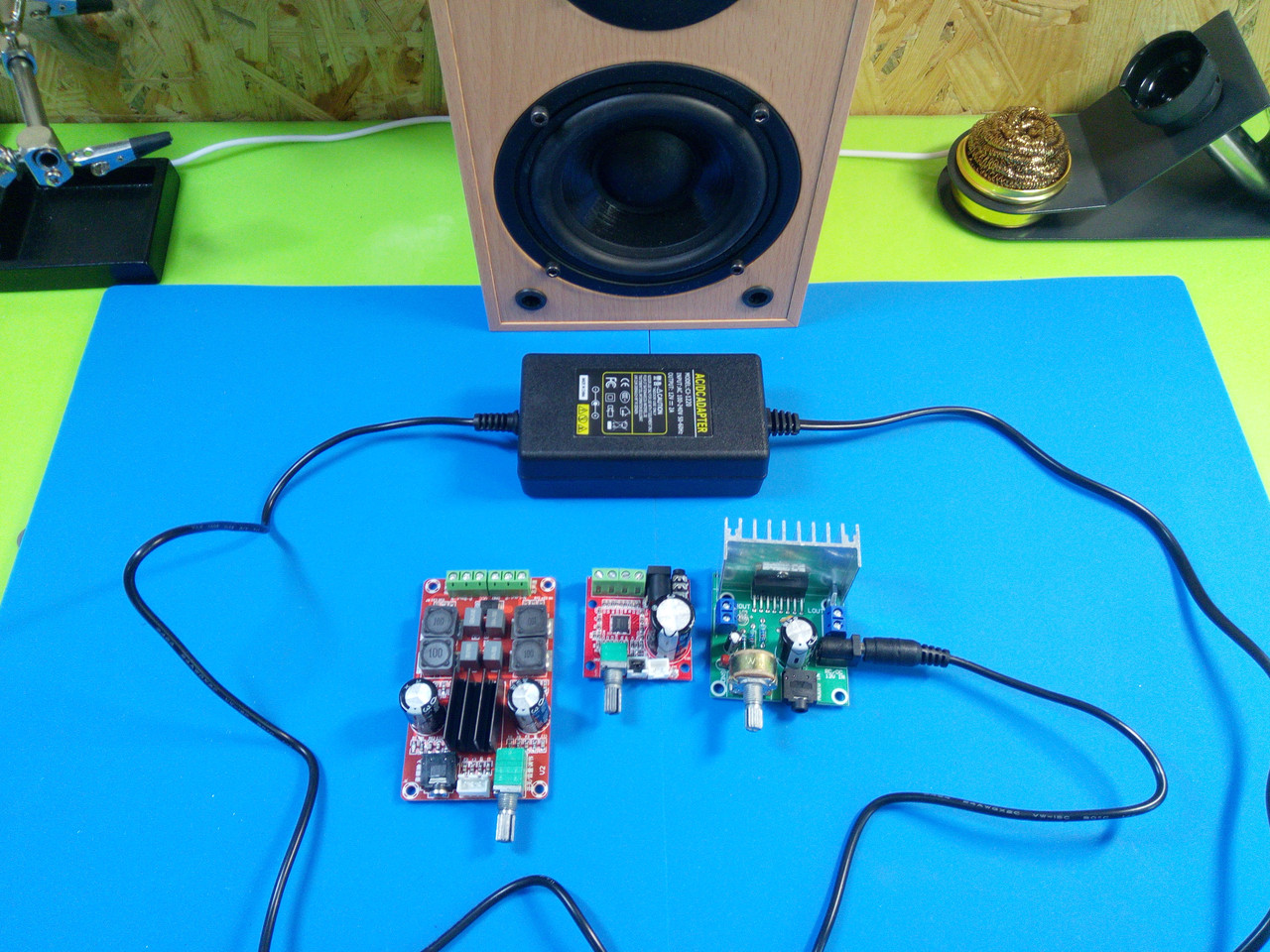

Усилитель для сабвуфера своими руками. Как сделать усилок для саба в машину
Купить сабвуфер можно в любом специализированном магазине автомобильной акустики. В продаже есть как пассивные, так и активные модели, рассчитанные на любую мощность. Можно купить пассивную колонку и отдельный блок УНЧ. Несмотря на большой выбор многие предпочитают сделать короб и усилитель для сабав машину своими руками. Конструкция должна уверенно работать от бортовой сети автомобиля, обеспечивать соответствующую выходную мощность и определённый коэффициент нелинейных искажений. Низкочастотное устройство должно быть собрано надёжно, чтобы выдерживать постоянную тряску и вибрацию. Схемы усилков для сабамогут быть реализованы на биполярных транзисторах, полевых компонентах или интегральных микросхемах.
Самодельный усилитель для сабвуфера
Усилитель для саба своими руками лучше сделать на интегральной микросхеме. Сейчас выпускается большое количество интегральных компонентов, которые стабильно работают от автомобильного аккумулятора, обеспечивают хорошие характеристики и надёжны в любых условиях эксплуатации.
- Класс АВ
- Класс D
Аналоговый вариант с низким КПД, средней мощностью и высоким качеством воспроизведения всего спектра звуковых частот хорошо подходит для автомобиля. Низкочастотная система класса А обеспечивает лучшие показатели, но в реальных условиях они применяются редко. Класс Dили цифровая схема обеспечивает высокий КПДи большую выходную мощность. Благодаря особому режиму работы выходных полупроводниковых приборов, в звучании присутствуют нелинейные искажения, отчего звук приобретает неестественный оттенок.
Мощный усилитель для сабвуфера своими руками

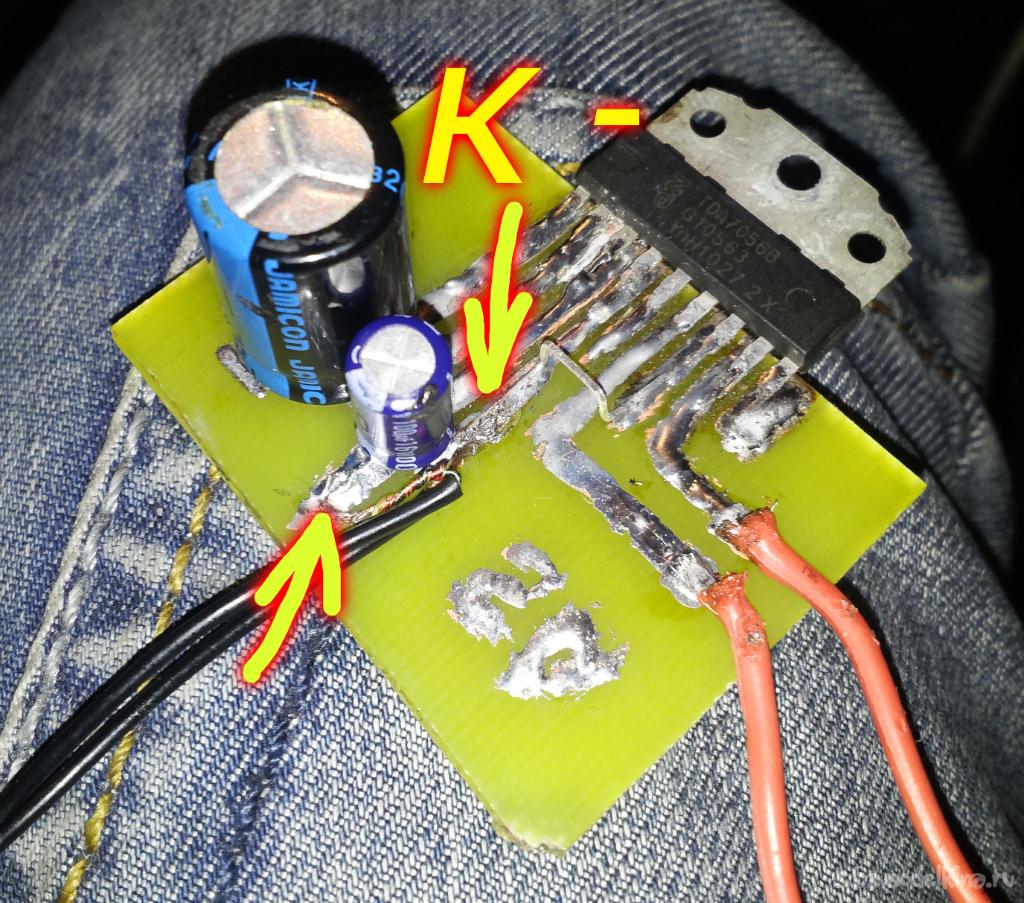

Простой усилитель для саба своими руками можно сделать на микросхеме TDA1562Q.Интегральная микросхема представляет собой мощный УНЧ, который подходит для построения автомобильных звуковых систем.
Самодельный усилитель для сабвуфера в машину

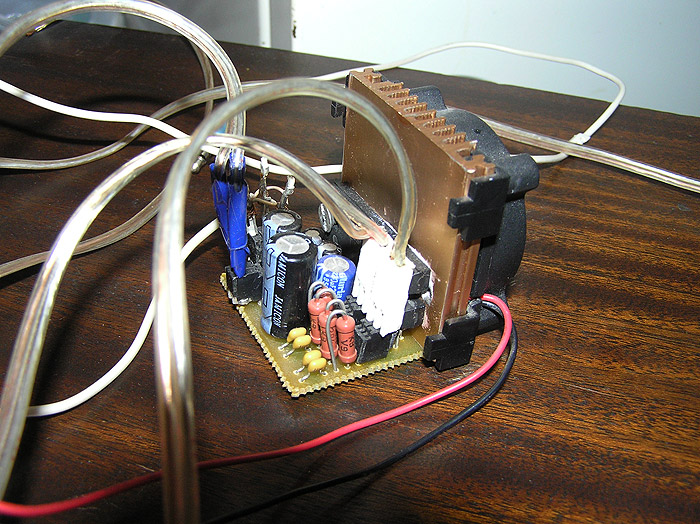

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные.
При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.
Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.
Усилитель 10 W для сабвуфера своими руками

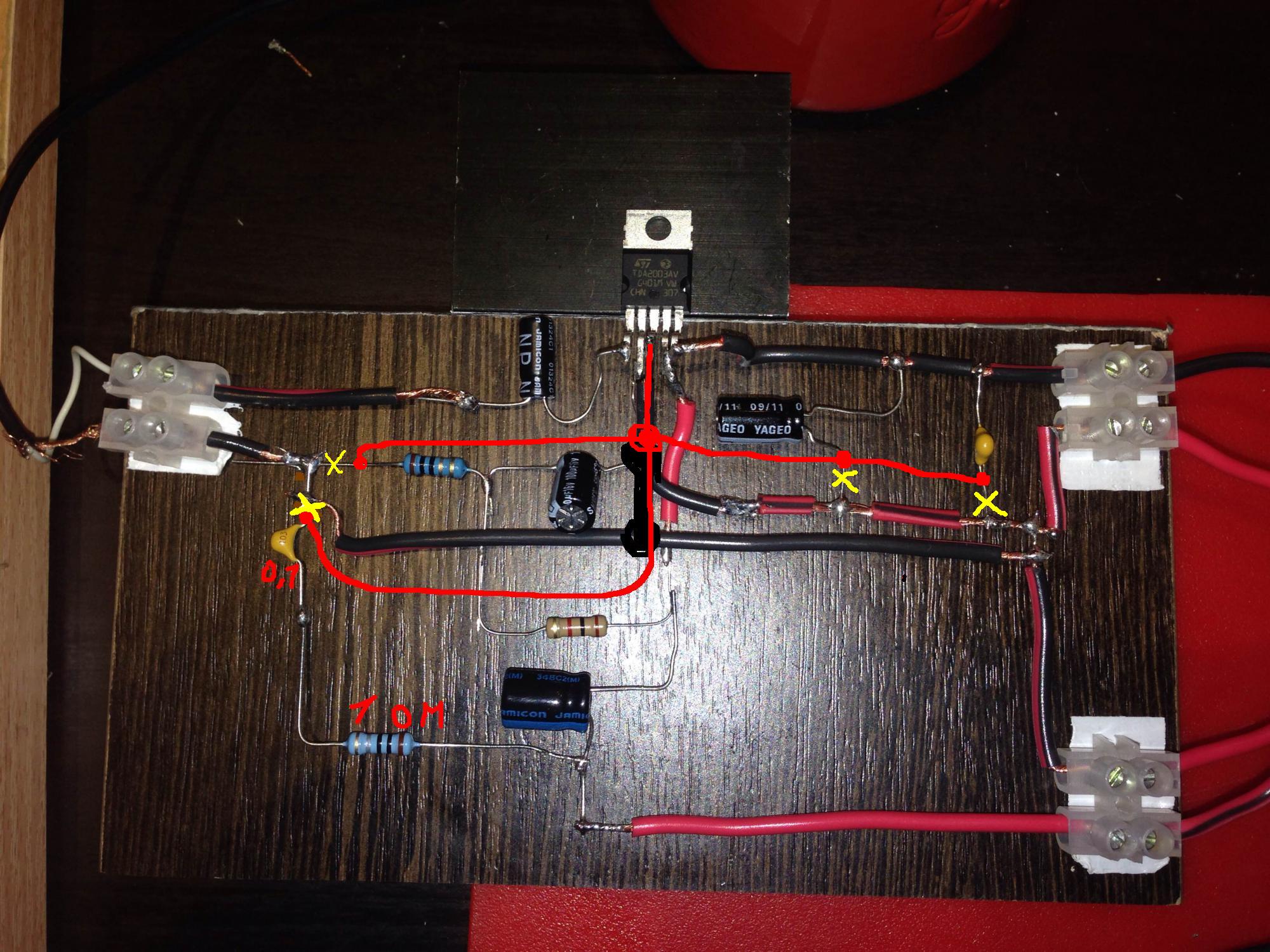

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем.
Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.
Как собрать муз усилитель для сабвуфера
Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала.
Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя
cxema.org — Мощный авто усилитель своими руками
Прежде, чем начну свою статью, хочу сказать, если у вас крепкие нервы, куча свободного времени, определенных навыков в электронике, любите слушать в машине очень громкую музыку, мощный бас и готовы потратить на такой проект немало денег, то эта статья именно для вас!
Идея о создании усилителя повышенной мощности была давно, но из-за отсутствия времени и финансов, проект откладывался. И вот лето… каникулы… Было решено воплотить идею в реальность и для этого было потрачено ровно 3 месяца, поскольку были большие проблемы с деталями но, не смотря на это, усилительный комплекс был с успехом собран и испытан.
Для начала хочу пояснить смысл выражения «усилительный комплекс». Дело в том, что было принято решение собрать высококачественный усилитель, который бы мог питать всю аудиосистему автомобиля. Всю силовую часть (усилители мощности) нужно было совместить «под одной крышей», в итоге получилось 5 отдельных усилителей с суммарной мощностью 680 ватт, не путайте с китайскими ваттами, тут чистые 680 ватт номинальной мощности, максимальная мощность системы доходит до 750 ватт.
1) Высокое качество звучания
2) Высокая выходная мощность
3) Относительно простая конструкция
4) Малые затраты, по сравнению с ценами заводских систем такого рода
5) Способность питать 10 -12 динамических головок + сабвуфер
Для выполнения этой идеи было использовано 5 отдельных усилителей мощности, в том числе и высококачественный усилитель по схеме Ланзара, для питания канала сабвуфера.
Ниже параметры и серии микросхем, которые были использованы в этом усилителе.
TDA 7384 — 4x40W (2штуки, суммарная мощность микросхем 320 ватт или 8 каналов, по 40 ватт на канал)
Вышеуказанные микросхемы предназначены для питания фронтальной акустики.Данное решение самое экономичное, для создания усилителя такого рода, с денежными затратами можете ознакомится в конце статьи.
Самая трудная часть в любом усилителе такого рода это преобразователь напряжении, он предназначен для питания усилителя сабвуфера, пожалуй, с него и начнем.
Преобразователь напряжения
На создание у меня ушло ровно две недели.
Генератор импульсов преобразователя напряжения (отныне ПН) построен на традиционной микросхеме TL494. Это двухтактный ШИМ контроллер высокой точности, отечественный аналог 1114ЕУ3/4.
Микросхема в себе не содержит дополнительный усилитель на выходе. Дополнительный каскад построен на маломощных транзисторах, сигнал от них подается на затворы полевых ключей.
Схема известна под названием пуш-пулл или двухтактный преобразователь. Схема не новая, но пришлось изменить некоторые номиналы схемы под свои нужды. На каждом плече стоят два мощных полевика серии IRF3205. Через теплопроводимые прокладки они укреплены на теплоотводы, которые были сняты из компьютерных БП
В выпрямительной части использованы диоды КД213А, они как раз для таких целей, поскольку могут работать на частотах 70-100 кГц, а максимальный ток доходит до 10 ампер, в данной схеме диоды в дополнительных теплоотводах не нуждаются, перегрева не замечал.
Реле по питанию использовал 2 штуки по 20 ампер каждая, но желательно поставить реле на 50-60 ампер, поскольку преобразователь тянет немалый ток.В ПН реализована система ремоут контроль (REM), т.е. для включения сабвуфера не нужны мощные переключатели. Подавая плюс на ремоут контроль, мгновенно срабатывают реле, и подается питание преобразователя.
Особо мучился с намоткой трансформатора, поскольку трансформатор был собственной задумки.
К сожалению ферритовых колец, я не смог найти, поэтому пришлось идти на альтернативное решение.
На халяву достались несколько компьютерных блоков питания, из них были выпаяны большие трансформаторы.
Половинки феррита приклеены друг к другу намертво, поэтому их нужно греть зажигалкой в течении 30 секунд, затем осторожно вынимать из каркаса. В итоге, с трансформаторов были отмотаны штатные обмотки, а выводы зачищены.
Далее боковая стенка каждого каркаса была отрезана.
В конце каркасы прикреплены друг к другу. В итоге получился один удлиненный каркас, на который можно свободно мотать нужные нам обмотки
Путем опытов было найдено нужное количество витков в первичной обмотке. В итоге первичная обмотка содержит 10 витков (2х5вит) с отводом от середины.
Намотка делалась сразу 5-ю жилами провода 0,8 мм. Сначала по всей длине каркаса мотаются 5 витков, затем обмотку изолируем и поверх мотаем еще 5 витков идентично первой. Обмотки мотаем В ОДИНАКОВОМ НАПРАВЛЕНИИ, например по часовой стрелке.
После окончания намотки провода скручиваем в косичку, не забывая заранее сдирать лак, далее залуживаем покрывая слоем олова.
Теперь нужно сфазировать обмотки. На самом деле нечего трудного тут нету, просто нужно найти «начало» и «конец» обмоток и соединить, например, начало первой обмотки с концом второй или начало второй с концом первой, место соединения — отвод, на который подается плюс от общего питания (см. схему).
После фазировки обмоток мотаем пробную вторичную обмотку, она нужна для того, чтобы при неправильной фазировке не отмотать всю вторичную обмотку. Пробная обмотка может содержать любое количество витков, например 3 витка проводом 0,8 мм, далее собираем трансформатор, вставляя половинки сердечника.
Включая схему трансформатор не должен издавать «жужжания», транзисторы не должны перегреваться, если преобразователь работает в холостую. На вторичную обмотку подключаем лампу накаливания 12 вольт пару ватт, которая должна загораться почти полным накалом, при этом транзисторы должны быть холодными и только через несколько минут работы можно почувствовать незначительное тепловыделение.
Если все нормально, то снимаем пробную обмотку и мотаем на ее место нормальную, которая мотается по тому же принципу, что и первичная.
На сей раз обмотка намотана двумя жилами провода 0,8-1мм и содержит 30 витков ( 2х15вит). Мотаются две идентичные обмотки, каждая по 15 витков и растянута по длине всего каркаса. После намотки первой половины, изолируем обмотку, поверх мотаем вторую. Обмоткифазируются по тому же принципу, что и первичная.
После намотки вторичной обмотки, провода на концах скручиваются и залуживаются. В конечном этапе укрепляются половинки сердечника. На этом трансформатор готов!
ВАЖНО! В преобразователях такого рода (пуш-пулл) между половинками сердечника не должно быть зазора! Даже малейший зазор в доли миллиметра повлечет за собой резкое повышению тока покоя и перегрев полевых транзисторов! Именно из-за неуклюжести я спалил несколько полевых транзисторов. Следите за тем, чтобы половинки феррита как можно сильнее прижимались друг к другу.
Такой трансформатор способен обеспечивать нужное напряжение и ток, для питания сабвуферного усилителя.
Запаиваем трансформатор на плату и приступаем к намотке дросселей.
Дросселя
В схеме использовано 3 дросселя. Они предназначены для фильтрации ВЧ шумов и помех, которые могут образоваться на линиях питания.Главный дроссель использован на плюсовой линиипитании преобразователя. Он намотан 4-я жилами провода 0,8 мм. Кольцо использовал те, что в компьютерных блоках питания. Количество витков дросселя 13.
Остальные два дросселя стоят после диодного выпрямителя в ПН, тоже намотаны на кольцах из компьютерных БП и содержат 8 витков 3-я жилами провода 0,8мм.
Честно говоря, не ожидал что получится такой качественный ПН, ток покоя схемы не превышает 200 мА, для такого монстра это нормально, на выходе напряжение +/-63 вольта, уклон незначительный, всего в пол вольта.Максимальная мощность преобразователя позволило бы питать два таких усилителя, но тут он работает с большим запасом.
Усилители на TDA2005, для маломощных головок
Сборка этого блока отняло всего 2 часа. За это время были собраны два идентичных усилителя мощности. Усилители были выбраны как самый дешевый вариант для маломощных АС, их можно использовать для питания АС расположенных на передней доске автомобиля. Каждая микросхема развивает 20-24 ватт мощности и обладает весьма недурным качеством звучания.
Каждая микросхема подключена по мостовой схеме, при стереофоническом подключении одна микросхема способна отдавать до 12 ватт на нагрузку 4 Ом
Микросхемы через изоляционную прокладку установлены на теплоотвод. Громкость настраивается заранее, при помощи регулятора.Сначала планировалась другая плата, по этой и были собраны усилители, затем была придумана общая плата, которая введена в архив проекта.
TDA 7384 для, фронтальной АС
Для более мощных АС использованы квадрафонические микросхемыTDA 7384. Каждая из микросхем способна отдавать на нагрузку 4 Ом до 40 ватт мощности на канал. Итог — 8 каналов по 40 ватт, звучит очень хорошо.
Такие микросхемы используют в автомагнитолах, если лень купить, то можно достать из нерабочих магнитол.
Микросхемы имеют разные независимые друг от друга фильтры, если использовать общий фильтр, то возможны шумы и возбуждения.
Оба усилителя начинают работать при подаче +12вольт от аккумулятора на вывод REM. Усилители были собраны на одной плате, но позже пришлось переставлять блоки, поэтому каждый усилитель был
Полный усилитель для автомобильного сабвуфера – Поделки для авто
В очередные выходные просматривая фотографии сделанных мною автомобильных усилителей обратил внимание на то, что все они имеют довольно большие габаритные размеры, оно и понятно , если усилитель работает в классе АВ, то нужны большие теплоотводы, которые естественно увеличивают вес и размеры конструкции, но сами платы тоже не из маленьких, ведь автомобильный усилитель это не только усилитель , а совокупность повышающего преобразователя, фильтра низких частот и усилителя низкой частоты.
В общем был охвачен идеей создать компактный усилитель для среднего автомобильного сабвуфера и быстро сел за компьютер и разработал печатную плату, она получилась довольно компактной и продуманной, никакого лишнего пространства, все заполнено компонентами.
Несколько слов о конструкции.
Это законченный моноблок для автомобильного сабвуфера с фильтром низких частот, который обеспечивает срез порядка 100Гц, выполнен на сдвоенном операционном усилителе BA4558, ценители качественного звука может и будут критиковать за такое решение, мол микросхема не из самых лучших, но эту микру внедряю в самые разные проекты и превосходно работает не один год, к тому же микросхема популярная и найти не составит труда.
фильтр низких частот
Фильтр имеет на входе сумматор для суммирования входного сигнала с обеих каналов, лишь только потом сигнал обрабатывается ОУ, срезаются все частоты выше 100Гц, при желании частоту среза можно сделать ниже.
Усилитель мощности построен на привычной для таких целей микросхеме TDA7294, обеспечивает выходную мощность около 100 ватт (70 ватт номинальная), тут хочу обратить внимание зрителей на тот момент, что указанная мощность является реальной, синусоидальной мощностью, а не то, что пишут китайцы на дешевых усилителях, так, что усилитель на полную может раскачивать такие динамические головки как 75ГДН- именно они находят широкое применение в самодельных автомобильных (да и не только) сабвуферных системах.
Преобразователь напряжения.
Я неоднократно пояснял для чего он нужен, более-менее серьезные усилители нуждаются в двухполярном источнике питания, напряжение которого в разы выше, чем напряжение бортовой сети автомобиля, преобразователь просто повышает напряжение до нужного уровня, для питания микросхемы усилителя.
В этом варианте использована традиционная схематика преобразователя – пуш-пул. Это двухтактный DC-DC преобразователь напряжения, имеется трансформаторная развязка, как и в прочем любом автомобильном усилителе.
Микросхема генератора – TL494 настроена на частоту около 150кГц, это довольно много, с учетом того, что во многих источниках советуется настраивать генератор на частоту в 2-3 раза ниже указанной, но сердечник трансформатора у меня марки epcos N87, в случае наших сердечников не советую увеличивать частоту выше 60кГц.
Полевые транзисторы типа IRFZ44, холостой ход инвертора без выходной нагрузки не более 50мА , с подключенным усилителем и фильтром (без входного сигнала) 250мА – это реальные цифры зафиксированные приборами.
Данные намотки трансформатора будут зависеть исключительно от вашего сердечника, в моем случае кольцо имеет размеры 28х14х10, первичная обмотка 2х5 витков жгутом из 5 проводов по 0,7мм, вторичная – 11 витков, жгут состоит из проводов 0,35мм 6 жил.
Напряжение ХХ около 25-27 вольт, под нагрузкой до 50 ватт почти никакой просадки, при нагрузке 100-120 вольт просадка минимальна.
Не смотря на простоту схематических решений, этот комплекс имеет все, что должен иметь любой автомобильный усилитель.
Микросхемы были установлены на панельки DIP8 и DIP16 для быстрой замены, хотя с учетом того, что усилитель будет работать в автомобиле, а это значит вечные вибрации, то желательно их запаять на плату без использования указанных панелей. Выходные выпрямительные диоды поставил типа UF5408, хотя они на 3 Ампера, но справляются отлично.
Дросселя (входной и выходные) были выдраны из вторичных цепей компьютерного бп, намоточные данные особо не критичны, их можно вообще не ставить (многие производители автомобильных усилителей так и делают).
Плата в формате .lay скачать…
Автор; АКА КАСЬЯН
Простой антенный усилитель | Мастер-класс своими руками
Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.
Где можно применить универсальный антенный усилитель?
Да практически где угодно в широком диапазоне 50МГц – 4000МГц.
- — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
- — Как антенный усилитель для FM приемника.
- — др.
Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.
Характеристики антенного усилителя
- Рабочий диапазон: 50 МГц – 4000 МГц.
- Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.
- Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.
- Ток потребления порядка 25 мА.
Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.
Изготовление антенного усилителя
Схема
В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.
Плата усилителя
Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.
Затем, перманентным маркером рисуем по линейке разводку.
А дальше хотите травите, а хотите вырезайте дорожки механически.
Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.
Настройка и испытание
Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.
Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.
Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.
Дополнение схемы
Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.
Для этих целей можно ввести в схему стабилизатор.
Подключение усилителя к антенне
По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.
Смотрите видео испытания простого усилителя для антенны
Простой самодельный усилитель для сабвуфера
Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.
Вся конструкция реализована на одной компактной печатной плате. По своей сути это законченный моноблок, который состоит из трех отдельных частей:
- Усилитель мощности низкой частоты.
- Фильтр низких частот.
- Преобразователь напряжения.
Усилитель мощности является одноканальным. В его основе лежит ультралегендарная микросхема TDA7294.
В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.
Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.
В его основе лежит дешевая и популярная микросхема BA4558, которая представляет собой сдвоенный операционный усилитель. Этот компонент широко применяется в аудиотехнике.
Фильтр запитывается однополярным напряжением порядка 15 В. Для гашения тока установлен резистор мощностью 2 Вт.
Также задействован стабилизатор напряжения, состоящий из 15-вольтового стабилитрона и сглаживающего электролитического конденсатора.
Микросхему можно установить на DIP-8, но следует помнить, что в условиях постоянной тряски и вибраций в автомобиле она может вылететь из посадочного места.
В схеме используется пассивный сумматор, который объединяет сигналы двух каналов перед входом в фильтр.
Преобразователь напряжения нужен обязательно, поскольку напряжение в бортовой сети автомобиля всего 12 В, а усилитель нуждается в двухполярном источнике повышенного напряжения, а точнее, двухполярные 30-35 В. Больше подавать не рекомендуется – это может плохо кончиться для микросхемы, хотя по документации верхний предел питающих напряжений до 40 В.
Мощность усилителя составляет 100 Вт. Для кого-то этого мало, а кому-то в самый раз. Но одно можно сказать точно – такой усилитель способен раскачать такие головки, как 70ГДН. Как правило, именно эту головку используют автолюбители для постройки самодельного сабвуфера.
Подробнее о преобразователе напряжения.
Именно по причине его наличия многие радиолюбители боятся собирать автомобильные усилители высокой мощности.
Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494.
Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.
Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.
Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе.
В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107.
Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие. При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А. Идеальным вариантом станут ключи на 60 В с током на 50-60 А.
Сердечник трансформатора фирмы Epcos (N87), с которого можно выкачивать около 200 Вт мощности. Расчет трансформатора производился по программе ExcellentIT.
Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно.
Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.
Генератор был настроен на частоту около 168 кГц, поскольку сердечник очень хороший, и никаких проблем не возникло. Но в случае использования советских сердечников марки 2000НМ и т. п. не рекомендуется поднимать частоту выше 60 кГц.
Выходные диоды из серии UF5408. Это ультрабыстрые диоды на 3 А. При максимальной мощности греются, но не перегреваются.
Дроссели на входе и на выходе извлечены из БП компьютера, но можно и заменить перемычкой – это не критично.
К сожалению, сглаживающие конденсаторы для выходной части необходимой емкости найти не удалось. Поэтому емкости в плечах отличаются на пару сотен микрофарад.
Моноблочный усилитель такого типа можно встроить в любой пассивный сабвуфер. Только следует помнить о теплоотводе.
Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.
Прикрепленные файлы: СКАЧАТЬ
АВТОР: АКА КАСЬЯН.
Лучший автомобильный усилитель по цене — Выгодные предложения на автомобильный усилитель своими руками от глобальных продавцов автомобильных усилителей
Отличная новость !!! Вы попали в нужное место для приобретения автомобильного усилителя своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший автомобильный усилитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой автомобильный усилитель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в своем автомобильном усилителе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy автомобильный усилитель по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Лучший автомобильный усилитель для стерео DIY — Выгодные предложения на автомобильный усилитель для стерео DIY от global автомобильных усилителей для продавцов стерео DIY
Отличные новости !!! Вы попали в нужное место для автомобильного усилителя для стереосистемы своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный усилитель для стереосистемы своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный усилитель для стереосистемы своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в автомобильном усилителе для стереосистемы своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автомобильный усилитель для стерео diy по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Лучший автомобильный усилитель мощности своими руками — Выгодные предложения на автомобильные усилители мощности своими руками от глобальных продавцов автомобильных усилителей мощности своими руками
Отличные новости !!! Вы попали в нужное место для приобретения автомобильного усилителя мощности своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный усилитель мощности своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный усилитель мощности своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в своем автомобильном усилителе мощности и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy автомобильный усилитель мощности по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
D718 B688 Мощный усилитель DIY Самодельный
В этом видео я показываю, как сделать сверхбасовый 100-ваттный моно мощный усилитель класса AB с использованием транзисторов d718 b688 и 2n3904. Комбинация мощного усилителя d718 b688 широко используется для получения высокого усиления.Вы должны использовать изоляцию транзистора (слюду), чтобы предотвратить прикосновение к радиатору, чтобы избежать короткого замыкания, потому что оба транзистора используют противоположный ток.
Я выбрал эту схему с очень небольшим количеством компонентов, которую довольно легко собрать как новичкам, так и студентам. Настоятельно рекомендую выбирать достаточно большой и толстый радиатор, чтобы теплоотвод был достаточным для безопасности обоих транзисторов. Список компонентов также приведен в конце этой статьи, который легко найти на местном рынке.
Принципиальная схемаНиже приведена принципиальная схема мощного усилителя D718 B688 с регулировкой громкости низких и высоких частот.
Изображения в проявке
D718 B688 Мощный усилитель DIY
Шаг № 1
Затяните транзисторы D718 и B688 на радиаторе с надлежащей изоляцией (MICA). Убедитесь, что задняя пластина обоих транзисторов не должна касаться радиатора. Соедините положительную и отрицательную стороны двух диодов 1N4007 вместе.Припаяйте один положительный вывод правого диода к контакту 1 базы правого транзистора B688. И другой минус левого диода с выводом 1 базы левого транзистора D718. Подключите два резистора 0,33 Ом / 5 Вт к выводу 3 эмиттера обоих транзисторов. Соедините вместе другие концы обоих транзисторов.
Шаг №2
Припаяйте коллектор транзистора 2N3904 к басу B688, а эмиттер транзистора 2N3904 к коллектору B688. Также припаяйте резистор 100 кОм к базе транзистора 2N3904 и центральному разъему 0.Резистор 33 Ом / 5Вт.
Шаг № 3
Подключите отрицательную сторону конденсатора 4,7 мкФ к базе транзистора 2N3904.
Шаг № 4
Припаяйте отрицательный вывод конденсатора 2200 мкФ / 50 В к центральному стыку двух резисторов 0,33 Ом. Также припаяйте один конец резистора 1 кОм к основанию D718, а другой конец — к положительной стороне конденсатора 2200 мкФ / 50 В.
Шаг №5
Я не показывал здесь работу схемы НЧ-ВЧ.Для получения более подробной информации о высоких и низких частотах [Щелкните здесь]. Подключите положительный вывод конденсатора 4,7 мкФ к центральному выводу 2 регулятора громкости.
Шаг № 6
Возьмите один резистор 0,47 Ом / 5 Вт, а также возьмите эмалированный медный провод 0,6 мм. Оберните резистор 12 раз и припаяйте оба конца резистора к обоим концам.
Шаг № 7
Теперь припаяйте один конец резисторной катушки к коллекторному выводу 2 транзистора D718. Присоедините красный положительный провод источника питания к центральному контакту коллектора транзистора D718 и черный отрицательный провод источника питания к центральному контакту коллектора транзистора B688.
Шаг № 8
Пришло время подключить мобильный разъем 3,5 мм. Припаяйте левый и правый провода аудиовыхода к контакту 1 контроллера низких частот, а провод заземления — к контакту 3 контроллера громкости. Также подключите контакт 3 коллектора регулятора объема, центральный контакт транзистора B688, который заземлен.
AMP6 T-Amp DIY Class-T Amplifier Kit от 41hz.com
| Джованни Милитано |
Введение — усилитель AMP6 T-Amp DIY Class-T от 41 Гц.com
В конце 2004 — начале 2005 года начали появляться восторженные отзывы о Sonic Impact T-Amp за 30 долларов. Некоторые называли его «Убийцей Гигантов», некоторым он не нравился, но большинство согласилось, что это недорогой усилитель, который чертовски хорошо звучит. Благоприятные отзывы заставили меня задуматься об усилителях класса T, поэтому я решил примерить их на размер. Выбрав путь своими руками, я выбрал комплект AMP6 за 39 долларов от 41hz.com.
AMP6 — это небольшой усилитель, в котором используется микросхема Tripath TA2020 и встроенный регулируемый источник питания.Производитель, Tripath Technology, Inc. описывает усилители класса T как предлагающие как качество звука класса AB, так и энергоэффективность усилителей класса D.
Рисунок 1: Искажения Tripath TA2020 в зависимости от выходной мощности
DIY Комплект усилителя класса T
Компоненты набора были аккуратно упакованы в небольшие пакеты Ziploc, на которых можно было идентифицировать содержимое. Печатная плата имеет двойной вес, двусторонняя медная и очень компактная.
Фотография 1: Содержимое комплекта AMP6
Как видно из содержимого, тороиды нужно заводить вручную.Мне как-то удалось порвать провод, пока я его наматывал, и его тут же заменили на 41hz.com. Инструкции неплохие, но ожидайте, что у вас будут базовые знания в области электроники и некоторые навыки пайки. Однако на плате есть ошибка, о которой следует помнить. Полярность конденсатора большой емкости C99 на печатной плате изменена. Прямоугольная площадка на печатной плате должна быть положительной, а круглая — отрицательной. Будьте осторожны с этим, так как неправильная полярность электролитических конденсаторов может привести к их взрыву! Эта ошибка описана в документации, поэтому обязательно прочтите руководство, прежде чем выламывать паяльник.
Конструкция — Т-усилитель AMP6
Сборка платы довольно проста. Я всегда начинаю с самых маленьких компонентов и увеличиваю их размер. Маркировка полярности на диодах может быть плохо различима, поэтому, если вы не уверены, используйте мультиметр, чтобы определить их полярность. Также не забудьте изолировать регулятор от радиатора. Микросхему усилителя изолировать не нужно.
Фотография 2: Печатные платы AMP6 в сборе
Трансформатор вытащили из мертвого компьютерного ИБП.Я не знаю номинальной мощности, но это значительный кусок железа и намного больше, чем требуется. В документации рекомендуется трансформатор на 80 ВА для нагрузок 4 Ом и 40 ВА для нагрузок 8 Ом. Радиатор был извлечен из мертвого блока питания компьютера, в котором также были розетка IEC, выключатель питания и держатель предохранителя. Как оказалось, именно регулятор напряжения определяет размер необходимого радиатора, поскольку микросхема усилителя не выделяет много тепла. Небольшое алюминиевое шасси было куплено в магазине излишков, без опознавательных знаков, но похоже на шасси Bud.Обратите внимание, что мне пришлось переместить резервуарный конденсатор на нижнюю часть печатной платы, чтобы было место для крепления регулятора к шасси.
Фотография 3: Вид снизу готового комплекта AMP6
В комплект входят электролитические конденсаторы 3,3 мкФ для входа (блокировка постоянного тока), но я решил использовать вместо них пленочные конденсаторы 3 мкФ. Регулятор громкости (не входит в комплект) — 100k Alps Blue Velvet. Вход осуществляется через недорогие позолоченные гнезда RCA с недорогими позолоченными клеммами, используемыми для вывода.Небольшой тумблер на передней панели позволяет переключаться между включенным и спящим (ждущим) режимом.
Фотография 4: Готовый AMP6 — вид спереди
Измерения и впечатления от прослушивания
Я проверил частотную характеристику при резистивной нагрузке 4,5 Ом, и она была плоской от 10 Гц до примерно 6 кГц, на 0,2 дБ при 10 кГц и на 1 дБ при 20 кГц. Размеры аналогичны измерениям Майкла Мардиса. См. Сайт Майкла для измерений отношения сигнал / шум, искажений и перекрестных помех.
Я попробовал AMP6 со своими BD-Pipes, и хотя я был впечатлен детальной проработкой средних и высоких частот, я обнаружил, что басы немного сухие и слабые. Я поэкспериментировал, добавив дополнительно 4900 мкФ к C1819, в результате чего басы стали казаться меньше. Я пришел к выводу, что жесткие (низкий Xmax) драйверы 40-1197 в BD-Pipes предпочитают усилители с низким коэффициентом демпфирования, который позволяет им больше резонировать и помогает заполнить басы.
Фотография 5: Готовый AMP6 — вид сзади
AMP6 очень хорошо сочетался с парой мини-мониторов Paradigm (двусторонняя книжная полка).Бас получился очень плотным и точным. AMP6 показал хорошие четкие и детализированные высокие частоты. В целом очень хороший усилитель за невысокую стоимость. Еще один положительный момент — низкое энергопотребление комплекта AMP6, который хорошо работает с аккумуляторными блоками питания. Теперь большой вопрос — как комплект AMP6 звучит по сравнению с другим недорогим комплектом усилителей на базе IC? Я до сих пор считаю, что мои любимые усилители на базе микросхем — это комплекты микросхем LM3886 (клоны усиления). В наборах микросхем LM3886 есть что-то, что делает музыку более захватывающей по сравнению с AMP6.Это не значит, что я считаю AMP6 плохим, на самом деле, я считаю, что это фантастическая ценность и устанавливает высокую планку низкой стоимости готового комплекта. Фотографии комплекта AMP6 с более высоким разрешением доступны в фотогалерее: AMP6 DIY Class T Amplifier Kit.
Как собрать свой собственный гитарный усилитель Mini Altoids примерно за 5 долларов «Безумная наука :: WonderHowTo
Я люблю издавать звуковые сигналы и лязгать с помощью библиотеки звуков Arduino, но иногда архаичные 8-битные мелодии просто не справляются с этим. Если вы хотите, чтобы ваш робот устрашал ваших врагов демоническим синтетическим голосом, вам просто нужен карманный бумбокс на ходу или вам нужен миниатюрный гитарный усилитель, простой усилитель LM386 может поднять эти сигналы достаточно громко, чтобы проиграть любой оратор.
Материалы
- Микросхема LM386
- Аккумулятор на 9 В
- Монтажная плата
- Резистор 10 Ом
- Потенциометр 10 кОм
- 0,047 мкФ керамический конденсатор
- Старые наушники
