Как сделать стапель своими руками

Метки:Вытяжка кузоваИнструменты для машиныСтапень

Содержание

  • Разные виды стапелей
  • Что необходимо для создания стапеля в своем гараже
  • Как сделать стапель своими руками

Обслуживание легкового автомобиля – это весьма затратное дело: нужно менять расходники, проводить техобслуживание, а также предстоит периодический ремонт разных частей авто. Гораздо выгоднее улучшать вашу машину, менять детали и чинить что-либо своими силами. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких приспособлений важное место занимает стапель для кузовного ремонта. Данное приспособление можно смастерить и самому.

Платформенный стапель

Стапели бывают трех видов: рамные, платформенные и напольные. Также существуют разные приспособления по типу перемещения: подкатные и передвижные.

Разные виды стапелей

Устройства рамного типа представляет собой раму из металлического профиля.

Работы выполняются в довольно простой последовательности:

  • зажимные механизмы, которые фиксируют авто;
  • к поврежденному месту машины крепится цепь, связанная с силовыми механизмами;
  • при помощи стапеля вытягивается участок и придается ему изначальная форма.

Для того чтобы безопасно погрузить автомобиль на конструкцию рамного типа нужно подъемное приспособление. Рамный стапель позволяет осуществлять разные виды кузовного ремонта, но для работ сложного уровня это ненадежная конструкция.

Стапель платформенный эксплуатируется для наиболее сложного кузовного ремонта. Металлическая платформа оснащена сложной системой креплений и зажимов. Еще у нее есть ножничный подъемник и башни, которые осуществляют силовые манипуляции. Такое платформенное оборудование считается универсальным. Оно дает возможность вытягивать поврежденный фрагмент во всевозможных направлениях, чтобы вернуть правильную форму. Поскольку в устройстве есть разновидные механизмы и всяческие крепления, можно проводить разные виды ремонта автомобиля.

Но недостаток такой конструкции – это огромные габариты приспособления.

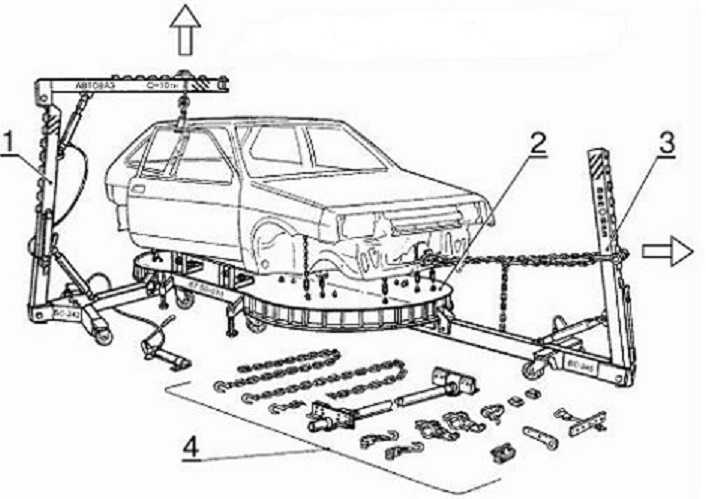

Конструкция стапеля

Напольный стапель наиболее часто используется в профессиональной сфере ремонта авто. Перемещение происходит по рельсам. В комплектации имеется:

  • система крепежей, зажимов;
  • металлические стойки;
  • выпрямители пневматические.

Устройство такого типа подходит для ремонта легковых и грузовых автомобилей. К тому же ремонтировать на таком приспособлении можно авто любого уровня повреждения. Это оборудование очень прочное и надежное, поскольку имеет большое количество комплектующих элементов.

Что необходимо для создания стапеля в своем гараже

Для того чтобы оборудовать в своем гараже стапель для кузовного ремонта, следует потратить довольно много времени. Нужен большой спектр инструментов и металлические прямоугольные профили, размеры сечения 50х50 либо 70х40 сантиметров. В интернете вы можете найти инструкции и чертежи, по которым сделать стапель напольный либо рамный.

Тип и габариты конструкции подбирается под марку и модель вашего автомобиля. Поскольку предстоит работа с металлом, то необходим сварочный аппарат, чтобы сделать соединительные швы. Для различных операций необходимо выбирать оптимальный режим работы аппарата. Чтобы прочность конструкции была высочайшей, нужно рационально сочетать поперечные и продольные элементы рамы. В углах конструкции следует приварить детали, размеры которых по 25 сантиметров высотой – металлические стойки.

На следующем этапе работы изготавливаются вспомогательные механизмы. Для фиксации автомобиля на оборудовании разрабатывается система крепежа. Актуальнее всего сделать крепежи, в которых изменяется высота.

Конструкция данных механизмов подбирается под конкретные условия работы и ваше авто:

  • перемещение автомобиля по раме и фиксация машины в различных точках;
  • крепеж, который осуществляет деформирующее усилие;
  • система максимально крепкой фиксации авто на устройстве.

Еще один важный механизм оборудования – силовая стойка. Она должна перемещаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие стойки крепко монтируются к основе конструкции и должны иметь высокий уровень прочности. В месте, где приваривается деталь, усиливается элемент дополнительной металлической косынкой.

Чертеж стапеля для ремонта кузова

Кроме данных механизмов, необходимо сделать еще и несколько упорных стержней с крепким крепежом. Они помогают при работе с несложными повреждениями кузова машины.

Поделиться и скачать чертежи стапеля

Найдя чертеж, чтобы изготовить стапель своими руками, нужно подготовить инструменты:

  1. Металлические профили для основы конструкции;
  2. Продольные профили для стоек;
  3. Уголки из металла;
  4. Аппарат для сварки;
  5. Гайки и болты;
  6. Крепежи;
  7. Грунтовка;
  8. Порошковая краска;
  9. Краскопульт;
  10. Гидравлическое устройство;
  11. Мощные цепи;
  12. Крюки;
  13. Чертежи.

Как сделать стапель своими руками

Итак, когда все готово, следует приступить к изготовлению стапеля для кузовного ремонта. Все детали заранее нужно обезжирить, покрыть грунтовкой, а потом покрасить порошковой краской при помощи краскопульта. Затем металлические уголки необходимо приварить к профилю, который будет основой. Далее приваривается продольный профиль в качестве стойки и крепятся болтами. Потом монтируются силовые и выдвижные устройства, цепи и крюки. После того как вы соорудили стапель, необходимо его испытать и проверить действие каждого приспособления.

Процесс ремонта довольно прост: запускаются механизмы вытяжки, и давление силовых устройств приводит в действие стапель. Таким образом, вы самостоятельно можете починить в своем автомобиле повреждение любого уровня сложности.

0 0 votes

Рейтинг статьи

[democracy]

[democracy]

Стапель Напольный, Платформенный и Самодельный, Как Сделать Для Кузовного Ремонта Своими Руками, Какое Устройство, Схемы и Чертежи, Лонжероны и Рамы

Содержание

Для выполнения кузовного ремонта простых инструментов зачастую недостаточно, и требуется специализированное и дорогостоящее оборудование.

Деформация основных деталей не всегда означает необходимость их замены. Восстановление геометрии кузова можно выполнить в мастерской, но эти услуги имеют немалую стоимость. При наличии соответствующего оснащения можно легко провести ремонт самостоятельно. Для выполнения таких работ понадобится самодельный стапель, сборка которого не займёт много времени.

Назначение и преимущества самостоятельного изготовления стапеля

Стапель – это механическое оборудование, задачей которого является восстановление исходного состояния рамы автомобиля и геометрии кузова. Выпрямление деформационных изгибов, вмятин и других неровностей выполняется с помощью локальных нагрузок. В большинстве серьёзных изменений геометрии кузова, стапель является единственно возможным решением для восстановления формы каркаса машины. Наличие такого оборудования обязательно для каждой мастерской и гарантирует качественное проведение кузовного ремонта.

Для решения сделать стапель своими руками требуется разобраться не только в назначении такого механизма. Производители предлагают различную функциональность этого оснащения. Некоторые модели подходят только для работы в крупных сервисных центрах. Существуют и более мобильные варианты, которые можно установить в гараже или аналогичном помещении. При покупке таких устройств для личного пользования их цена будет высока и самостоятельное изготовление наиболее целесообразно.

Важность правильной геометрии автомобиля

Деформация кузова может возникнуть в силу различных причин. Случайный наезд на препятствие, переворот при езде на пересечённой местности или попадание в ДТП не проходят бесследно для машины. Изменение геометрии на лонжеронах или изогнутая рама автомобиля способны привести к таким последствиям:

  • Наличие шума и посторонних звуков при работе двигателя;
  • Невозможность открыть двери, багажный отсек или капот;
  • Занос автомобиля в сторону при движении по прямой;
  • Щели в панелях кузова и конструктивных элементах;
  • Неравномерный износ резины.

Такие особенности повреждения рамы ставят под сомнение возможность эксплуатации транспортного средства. Базовые размеры кузова указаны в технической документации каждого автомобиля. Причём их изменение будет требовать восстановления исходных параметров для продолжения безопасной езды. Стапельные механизмы позволяют практически полностью устранить деформацию и самостоятельное создание такого помощника будет хорошей альтернативой обращению в сервисный центр.

Выбор конструкции стапеля

Применение разнонаправленных усилий — наиболее важная особенность силового стенда. Такие работы затруднительно произвести вручную. Изготовить стапель своими руками можно различной конструкции. Подобные устройства выполняются из прочного металла, а их особенности зависят от типа выполняемого ремонта. При выборе подходящей модели стапеля следует учитывать параметры транспорта, для которого он изготавливается. Размеры стенда, характеристики приборов и механизмов можно подобрать, ориентируясь на наиболее удачные модели компаний Trommelberg, Nordberg BAS или Autorobot.

В зависимости от характера проводимых работ и универсальности использования существует несколько разновидностей таких силовых стендов. С помощью небольших конструкций будет удобно проводить локальный ремонт. а крупногабаритный промышленный стапель, оснащённый мощным гидравлическим оборудованием, справится с тяжелым грузовым транспортом. Для выбора подходящей конструкции следует знать виды и назначение всех подобных устройств.

Виды и функциональность рихтовочных стапелей

Строгой стандартизации силовых стендов не существует. Большинство производителей дополняют стапель различным оборудованием. Так, анкерные зажимы, специальные захваты и многобашенная конструкция стенда обеспечивает создание усилия в нужном направлении. Для использования в гараже можно выбрать только самое необходимое оснащение, а остальное приобрести или изготовить потом. Все стапеля можно разделить на 3 вида имеющие свои особенности и функциональность.

Рамная конструкция стапеля

Рамный стапель – представляет собой конструкцию для вытягивания относительно небольших деформаций. Такой стенд подойдёт для проведения локальных работ и позволяет с высокой точностью восстановить геометрию деформированного участка. Металлическая рама имеет сложную конструкцию, которая служит для обеспечения достаточной жёсткости. Прочная фиксация позволяет производить растяжку транспортного средства в любую сторону и изменять направление прилагаемых усилий.

Рамный стенд достаточно популярен в связи с небольшими размерами и практичностью. Фиксация машины на таком каркасе выполняется специальными захватами. Для вытягивания деформированных узлов используется цепное соединение, которое обеспечивает восстановление правильного положения повреждённой детали. В комплект подобной установки должен входить подъёмник для обеспечения фиксации транспортного средства на необходимой высоте. Обустройство такого стенда потребует различных деталей для обеспечения захвата и установки машины.

Напольная конструкция стапеля

Напольный стапель – используется профессиональными компаниями, специализирующимися на кузовном ремонте. Его конструкция подразумевает довольно высокие тяговые усилия, подходящие даже для восстановления грузового транспорта. При отсутствии объёмов работ эта система не занимает много места, что обеспечивает дополнительные удобства в эксплуатации. Такой стапель для кузовного ремонта своими руками сделать довольно сложно ввиду огромного количества деталей. В большинстве случаев функциональность такого силового стенда не нужна в условиях обычного гаража.

Любой напольный стапель нуждается в специально подготовленном основании. Монтаж рельсовых путей, системы стоек, анкеров и креплений требует точных расчётов и наличия соответствующего оборудования. Наиболее удобен напольный стапель при установке крепёжных систем вровень с полом, что обеспечит безопасность передвижения и работы. Возможностей такого силового стенда будет достаточно для доступа к любому участку деформации, а установка и закрепление машины не занимает много времени.

Платформенная конструкция стапеля

Платформенный стапель – имеет некоторую схожесть с эстакадной конструкцией. С помощью такого приспособления легко тянуть кузов автомобиля в любом направлении. Платформа подобного устройства имеет огромные возможности для установки дополнительного оборудования. Производить вытягивание на таком стенде наиболее удобно, а его функциональности достаточно для профессионально применения или проведения ремонта в гараже.

Для самостоятельного изготовления такая конструкция не предоставляет затруднений. Любой платформенный стапель превосходит по своим возможностям рамный и подойдёт для большинства видов транспортных средств. Для ремонта машины на этом стенде можно использовать одну или более башенных стоек, что будет достаточно для проведения самых сложных работ. Вытягивающие усилие гидравлического оборудования не имеет ограничений. Причём такая платформа может использоваться для кузовного ремонта внедорожников и более тяжёлой техники.

Что понадобится для изготовления стапеля

Производством стапелей занимаются крупные компании с мировым именем и мелкие региональные предприятия. Цена на подобные силовые стенды сильно разнится, но самостоятельное изготовление такого оборудования обойдётся многократно дешевле. В зависимости от выбранной конструкции следует составить чертежи, предусмотрев все особенности будущей мастерской. Затем останется только подготовить необходимые расходные материалы и инструмент.

Чтобы собрать самодельный стапель потребуется металлический профиль, который и составит остов конструкции. Процесс сборки выполняется с помощью сварки, и соответствующее оборудование должно быть в наличии. Крепёжная система разрабатывается индивидуально и важно приобрести механизм силовой стойки, цепи и сложные в изготовлении захватывающие устройства. Перед началом работ следует подготовить металл путём его очистки от ржавчины, обезжиривания и грунтовки. После чего можно приступать к сборке конструкции.

Изготовление рихтовочного стенда

Для получения надёжного каркаса профиль должен выдерживать не только вес автомобиля, но и усилие, создаваемое башенной стойкой. Для выполнения таких задач толщина металла стапеля не должна быть менее 4 мм. Наиболее удобна для установки в гараже платформенная конструкция рихтовочного стенда, и её проектированию стоит уделить отдельное внимание.

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. В длину для подобной конструкции будет достаточно 4.5 м профиля, а ширина в 2 м обеспечит удобную установку машины. Для изготовления каркаса подойдёт швеллер с сечением 50-120 мм, который образует прочную платформу для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установить мощные ребра жёсткости. Сбор каркаса проводится с помощью сварочных прихваток, а после подгонки выполняется окончательная сварка. В целом все действия имеют следующий порядок:

  • Сбор конструкции согласно разработанной схеме;
  • Сваривание тела стапеля с учётом всех рёбер жесткости;
  • Сборка и установка крепежей для фиксации автомобиля;
  • Монтаж силовой стойки и дополнительного оборудования;
  • Установка цепей, захватов и кронштейнов.

При выполнении таких работ особое внимание требуется уделить жёсткости конструкции. Организовать ремонт на стапеле возможно только при условии, что машина будет надёжно закреплена. Следует внимательно относиться к вопросам безопасности. Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью.

Эксплуатация силового стенда

Изготовить стапель можно любой конструкции, рамный или платформенный наиболее подходят для таких целей. Главное — ответственно подойти к работе и проявить собственную смекалку. Понять, как сделать стапель достаточно просто, а правильный выбор материала поможет снизить затраты на его создание. Для воплощения собственных идей стоит взять всё лучшее из уже существующих моделей. Эксплуатация стапеля рассчитана на долгие годы и такое оснащение ещё не раз докажет свою практическую пользу.
