Багажник на крышу нужен, как правило, тем, кто часто возит негабаритные вещи на легковом автомобиле. Это может быть связано с работой или домашним ремонтом, но, по факту, ездить каждый день с багажником на крыше многим водителям не нужно. Если предстоит длительная поездка или возникнет необходимость что-то перевезти, то автобагажники на крышу легко монтируются. Такая же ситуация и с покупкой багажника на крышу – для иномарки он стоит недешево, для ежедневного использования он мало кому нужен, но при этом иметь в запасе было бы не плохо. Есть выход из этой ситуации, требующий минимум вложения средств – багажник на крышу автомобиля своими руками.

Конечно, если у вас машина оборудована рейлингами, как большинство нынешних иномарок, то можно и купить готовые автобоксы на крышу. Они представляют собой закрытый багажник, в который можно положить достаточно большое количество вещей, что не поместились в обычный багажник. Но если вам нужно возить, к примеру, длинную лестницу, трубы или что-то подобное, то здесь придется использовать открытые крепления на крышу. Сегодня мы разберемся, как сделать их самостоятельно, чтобы не тратить лишних денег.

Выбираем материал

Перед тем как начнем изготовление багажника, нужно определиться с тем, какие будем использовать материалы. Нам понадобятся следующие  вещи:

• Металлический профиль. Из него будут выполнены поперечные кронштейны багажника. Оптимально подойдет профиль сечением 20х30 мм, не берите слишком тонкий, стенки желательно хотя бы по 2 мм. Также нужно напомнить, что багажник должен иметь гладкую ровную поверхность, поэтому использовать трубы нельзя – с них будет соскальзывать груз.
• Хомуты для крепления глушителя, из них легко получиться сделать крепления профиля к крыше.
• Монтажная пена.
• Шлифовальная машинка.
• Краска в цвет машины.

Чтобы правильно выбрать краску, обратитесь к цветовой палитре завода изготовителя, там можно найти маркировку цвета.

Изготовление поперечин

Итак, выполнять багажник будем по типу тех, которые сейчас продаются, с двумя поперечинами через крышу. Чтобы самодельный вариант имел мягкий и притягательный вид, на финальной стадии покроем профиль монтажной пеной и стеклотканью, придадим нужный внешний вид.

Пошаговая инструкция выглядит следующим образом:

• Определяемся с длиной поперечен. На них потом будет возможно поставить бокс на крышу автомобиля или положить любые длинные вещи. Поперечины должны получиться одинаковыми, поэтому меряйте и вырезайте тщательно и ровно.
• Далее, задуваем все изнутри и снаружи пеной, одного баллона вполне должно хватить на все манипуляции в этом плане.
• Когда пена высохнет и станет твердой, приступайте к ее стачиванию шлифовальной машинкой. Первоначально постарайтесь придать поперечинам форму параллелепипеда, сделайте ровные углы, а уже потом подумайте, как сделать красивые округления. Внешний вид должен получиться таким, как будто здесь этот багажник был всегда.
• После придания нужного внешнего вида пену покрываем стеклотканью, чтобы багажник получился прочным и не был мягкий (покрывайте в два-три слоя). Желательно в работе использовать ткань прочностью не ниже 300 г/м².
• Для придания поперечинам приятного внешнего вида осталось лишь покрасить их. Наиболее часто можно увидеть багажник черных оттенков либо покрашенные в цвет автомобиля.

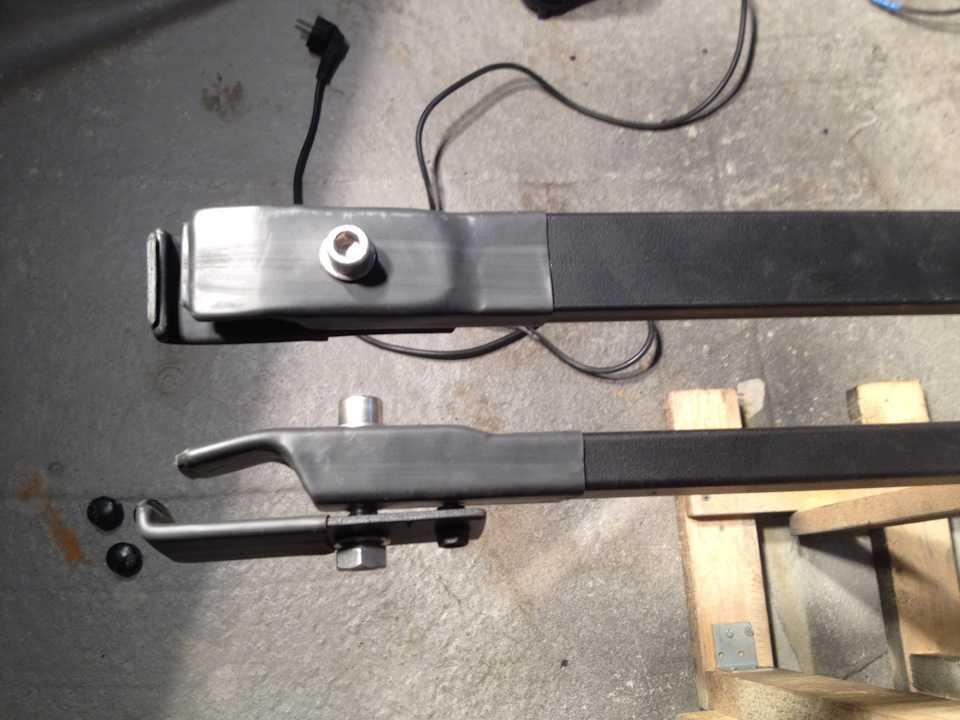

Изготовление крепежей

Простейший способ изготовить самому крепления – переделать хомуты для крепления глушителя практически от любого автомобиля. Они выглядят как плоская скоба с одной стороны и дуга, огибающая трубу с другой. Нам нужно отпилить лишнее, чтобы осталась плоская пластинка. Она будет плотно прилегать к поперечинам и рейлингам, осуществляя надежное крепление. Чтобы хомуты не выделялись их желательно покрасить в тот же цвет, что и багажник – вид будет более приятный.

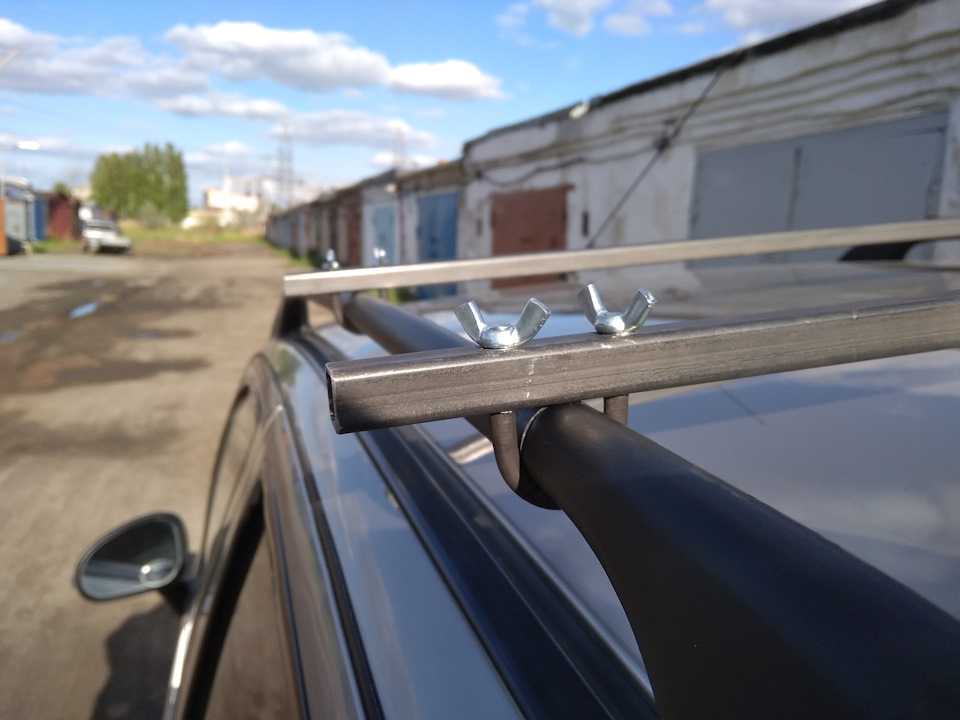

Если нет желания мудрить с хомутами, то можно использовать для этого П-образные скобки с резьбой. А вместо обычных гаек надеть барашки, которые можно будет быстро откручивать и закручивать. Такое решение заметно ускорить процесс монтажа багажника.

Крепление поперечин

Чтобы закрепить уже приготовленные поперечины к рейлингам нужно сделать в них специальные отверстия. Отмеряйте их симметрично с обеих сторон, учитывая при этом отверстия в крепежных пластинах, которые мы заготовили ранее. После того как просверлите отверстие, можно начинать крепить багажник. Выполнив все условия, на закрепление у вас уйдет не более 15 минут. Если заметите, что крепеж где-то неплотно прилегают, то можно использовать резиновые прокладки, даже самодельные.

Поставив багажник, удостоверьтесь, что он плотно прилегает к рейлингам. Не забывайте о технике безопасности – нагружать крышу нельзя более чем на 70 кг. Боксы на крышу могут выдержать и больше, но нарушать и рисковать не стоит.

Если загрузить больше, то вы рискуете не только навредить не только багажнику, но и самой крыше. К тому же, если это тяжелый негабаритный груз, то нужно учитывать, что закрепить его требуется правильно.

Багажник на крышу своими руками | Как сделать багажник на крышу

Багажник на крышу — отличный способ добавить больше места для хранения в любом транспортном средстве, но найти тот, который соответствует вашим потребностям, может быть непросто. Вместо того, чтобы довольствоваться неидеальной стойкой, вы можете создать свою собственную.

Сталь…?

Что касается материалов, у вас есть два варианта: сталь или алюминий. Иногда вы можете увидеть деревянные багажники на крыше, но они не являются отличным долгосрочным решением, поскольку со временем они ослабевают и не так долговечны. Подумайте о багажнике на крыше как о продолжении вашего автомобиля; она должна быть максимально жесткой и прочной. 9№ 0004

Сталь всегда была популярным вариантом багажника на крышу своими руками, поскольку ее легко приобрести и она относительно недорогая. Если у вас есть заводские багажники на крыше, которые проходят спереди назад, вы можете изготовить свои собственные стальные поперечины, используя однодюймовые квадратные трубы, нарезанные по размеру и прикрепленные к заводским багажникам с помощью болтов с квадратным подголовком и вилочной защелки.

Еще от Popular Mechanics

Для более индивидуального дизайна вам потребуется выполнить резку металла и сварку. Сварочный аппарат MIG или сварочный аппарат с флюсовой проволокой — отличная отправная точка. Вам также понадобятся заводские или неоригинальные крепления на крышу, к которым можно прикрепить багажник. Этот самодельщик использовал дюймовую круглую металлическую трубу и сварил специальный багажник на крыше, в котором было именно то, что ему нужно для перевозки его каяка, ящиков для хранения и гриля.

…Или алюминий?

Если у вас нет сварочных ножей для стали, алюминий 80/20 — отличный вариант для самостоятельной сборки, который просто скрепляется болтами. Боб Клагетт из I Like To Make Stuff построил алюминиевый багажник для своего Land Cruiser. Теперь у него есть возможность таскать полноразмерные листы фанеры, а также все, что он может туда поместить, включая фонари для бездорожья, палатку на крыше или рождественскую елку.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Как сделать нестандартный багажник на крышу | I Like To Make Stuff

С любым нестандартным багажником на крышу вам нужно выложить точные требуемые размеры и постоянно подгонять вещи. С алюминием 80/20 вы можете заказать точные размеры, которые вам нужны, а затем прикрепить все это как монтажный набор. 80/20 великолепен, потому что Т-образные пазы позволяют закрепить все типы навесного оборудования, просто используя болт и Т-образную гайку. Вы не ограничены фиксированными точками на своей стойке, чтобы привязать свое снаряжение; просто вдвиньте крюки или рым-болты в нужное положение — очень похоже на то, как работают багажники на крыше Front Runner.

Алюминиевые багажники почти такие же прочные, как стальные, но далеко не такие тяжелые, что означает, что расход топлива будет минимальным.

Тимоти Даль Редактор DIY

Тимоти — страстный энтузиаст «сделай сам», зацикленный на умных домашних технологиях, красивых инструментах и ​​рывках на своем Land Cruiser FJ62. Он редактор «Сделай сам» в Popular Mechanics, а также основатель сайта по благоустройству дома Charles & Hudson, номинированного Webby семейного сайта Built by Kids и Tool Crave. Когда он не работает, вы найдете его на доске или велосипеде, наслаждающимся погодой в Лос-Анджелесе со своей семьей и друзьями. Следите за ним в Instagram и Twitter.

15 Самодельные конструкции багажника на крышу

Опубликовано: 15 ноября 2020 г. · Обновлено: 30 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы . И именно здесь багажник на крыше может добавить дополнительное пространство, не вызывая головной боли.

Но вы можете не покупать стойки по завышенным ценам для самодельных вариантов. Доступны несколько вариантов багажников на крышу, сделанных своими руками, чтобы сэкономить ваши деньги. В статье я собрал лучшие способы реализации проекта.

Вам следует уделить некоторое время индивидуальному методу «сделай сам», чтобы выбрать его для себя. Давайте продолжим с 15 идеями, которые можно сделать своими руками довольно легко.

1. Багажник на крышу с аксессуарами

Удобная конструкция багажника позволяет без труда выполнить требования. Конструкция имеет металлический корпус вместо дерева, что увеличивает бюджет. Но результат измеряет высокую надежность, чтобы удерживать что угодно от внешних элементов.

Всего 23 шага, чтобы охватить всю обработку в упрощенном виде. Его самый первый шаг касается необходимых инструментов и материалов, за которым следует последовательное руководство по установке. И последний шаг ставит крест на задаче по включению перевозки на крыше.

Что самое приятное, каждый шаг снабжен соответствующими изображениями для большей ясности. Вспомогательные слова для представления изображений пропускают излишне подробное объяснение. Это определенно поможет с немедленным пониманием изображенного результата задачи.

Щелкните, чтобы получить более подробную информацию

2.

Забудьте о тревогах, установив багажник на крышу своего универсала или внедорожника. Учебное пособие начинается с основных мыслей о самодельной стойке, чтобы устранить путаницу у клиентов.

Далее идет список необходимых материалов для сборки сборки. Он намеренно создает прочную стойку для хранения предметов в разных случаях. А стоимость трех типов плат с поддерживающими винтами составляет 40 долларов.

Меньше слов в простых предложениях, охватывающих задачу сверху вниз. Можно переходить к указанным ступеням с дальнейшим наглядным изображением. Перед тем, как сделать вложение, нужно выполнить всего 6 шагов.

Нажмите, чтобы узнать подробнее

3. Простой и недорогой стеллаж для самостоятельной сборки

Вы можете модифицировать крышу фургона, чтобы надежно удерживать определенные предметы. В приведенных рекомендациях особое внимание уделяется установке солнечных батарей. Конечно, вы можете использовать пространство для других целей по запросу в определенных пределах.

Всего имеется 4 содержимого, чтобы покрыть всю задачу, не превышая простоты. Вам нужно будет понять соображения дизайна, прежде чем что-либо еще с его добром.

Аналогичным образом, структурирование начинается с подбора инструментов, материалов и спецификаций дизайна. Тщательное объяснение продолжалось до его завершения простыми, беглыми и связными словами. Также имеется один обзорный снимок реализованного проекта до начала строительства.

Щелкните для получения более подробной информации

4. Багажник на крышу фургона своими руками

Продуманный профиль позволяет вам выбрать простой багажник. Он специально предназначен для хранения солнечных батарей, а не для длительного хранения. Конечно, учебник поддерживает последовательный порядок, чтобы упростить процесс.

Все начинается с необходимого снаряжения для выполнения задания. Болты, гайки, кронштейны, колпачки и уплотнительная лента служат опорой для алюминиевого профиля 2N.

Весь процесс состоит из 5 четко определенных шагов, начиная с очистки крыши. Далее следует установка алюминиевого профиля, крепление панелей и закрепление панелей. Последний шаг касается последних штрихов.

Щелкните для получения более подробной информации

5. Самодельный багажник на крышу

Вещи, не помещающиеся внутри автомобиля, часто падают на крышу. И показанный процесс идеально подходит для автомобиля, который уже имеет вариант багажника на крыше. Прикрепить поддерживающий DIY довольно просто с помощью иллюстрированных шагов со словами.

Учебное пособие очень механическое с точными размерами для сверления отверстий. Затем следует фактическая реализация шаблона с металлическими стержнями и соединителями. Все остается понятным с несколькими картинками, без упорядоченных или пронумерованных шагов.

Щелкните для получения более подробной информации

6.

Некоторые автомобили имеют небольшие размеры, и в них недостаточно места для перевозки крупногабаритных грузов. А руководство фокусируется на установке вместительного стеллажа сверху с абсолютной простотой.

Нет определенного шага для продолжения строительства. Детали вам придется выяснить самостоятельно. Совершенно многословные детали продолжали двигаться в плавном движении.

К счастью, презентация довольно проста на словах. В отличие от других, в учебнике использовались остатки пиломатериалов. Простая идея кажется практичной, экономичной и эффективной.

Щелкните для получения более подробной информации

7. Багажник на крышу для размещения чего угодно

Изготовление легкого багажника на крышу автомобиля может стать еще лучше. Рекомендуемое руководство состоит из двух разных частей, чтобы обеспечить полное понимание.

Сегмент Wordy в первую очередь ориентирован на материалы для стоек. Вы можете выбрать сталь или алюминий, в зависимости от технических характеристик конструкции.

Включенное видео, в конце, изображает строительство, охватывая от начала до конца. Основное внимание уделяется динамической презентации самостоятельного создания индивидуальной стойки.

Щелкните для получения более подробной информации

8. Универсальный багажник для мягкой крыши

Очевидно, что вам не потребуются прочные багажники для перевозки определенных предметов. Некоторые легкие предметы могут перемещаться по крыше с гораздо более простым удерживающим устройством. И именно здесь багажник на мягкой крыше может в значительной степени сэкономить ваше время, затраты и усилия.

Для начала работы необходимо приобрести необходимое оборудование, особенно пенопластовые трубки и пряжки из полиэстера/нейлона. Существует 7 определенных шагов для сборки держателя. А следующие 3 шага помогут с установкой на холдинг.

Каждый шаг сопровождается вспомогательным изображением, которое дает базовое представление о процессе. Хотя это касается доски для серфинга, вы можете легко получить подобные предметы на борту. И в статье даже объясняются некоторые соображения по устранению причуд.

Щелкните для получения более подробной информации

9. Алюминиевый багажник на крышу своими руками

Учебник содержит все необходимые основы, которые помогут вам в этом проекте. Очевидно, что нет определенных сегментов, обеспечивающих упорядоченное представление.

Много слов продолжали объяснять всю задачу с практической точки зрения. Вам придется прочитать всю статью, чтобы выяснить основные факты.

Имеется одно встроенное видео для полной демонстрации процесса. Это позволяет вам построить невероятно универсальную алюминиевую стойку для хранения дополнительных вещей.

Щелкните для получения более подробной информации

10. Багажник на крышу без погремушки

Здесь вы найдете полное описание доступных вариантов багажников на крышу. В статье почти все рассмотрено в правдоподобных подробностях.

Требуется простая установка в рамках небольшого бюджета с использованием переработанных материалов. Есть удобные идеи для реализации в соответствии с задуманной моделью. Учебное пособие состоит из 7 объясненных сегментов по сравнению с одним видеоруководством.

Для начала популярные аксессуары, установка и дополнительные рекомендации смотрите в рекомендуемом видео. И вы познакомитесь с различными типами, касающимися использования, преимуществ и недостатков.

11. Проектирование, изготовление и испытания багажника на крыше

Будь то автомобиль или фургон, вы можете купить недорогой, но надежный багажник на крышу. В видео все с самого начала. Кажется, он обогащен большим количеством информации о правильном наращивании.

Очевидно, динамическое представление поддерживает нормальное движение. Это несколько дольше, чем другие видео, с общими плюсами и минусами. И голосовые комментарии позволяли довольно легко адаптировать вещи.

На материалы придется потратить около 360 долларов. Это не совсем дешево, но дает вам самое прочное пространство на крыше для использования. Между тем, вся обработка, вероятно, будет стоить вам 24 часов труда.

12. Индивидуальная крыша/багажник

Просто создайте пространство над головой для перевозки больших грузов. И видео делает акцент на прочности, чтобы обеспечить долговечность и устойчивость. Вся обработка фиксируется в движущемся кадре с дополнительными подробностями от рассказчика.

Конечно, определенные механические процессы, такие как сварка и распиловка, необходимы. Повсюду руководящие принципы очень практичны; оставаясь легко пойманным для любого страстного водителя. Но на выходе крайне тяжело держать что-либо не помещающееся внутри.

13. Багажник на крышу Superstrut/Unistrut

Вы можете легко расширить имеющуюся корзину для тележки, установленную на крыше автомобиля. Видео позволяет настроить пространство для хранения большего количества предметов одновременно. Он специально использует Superstrut/Unistrut, чтобы собрать все воедино удобным способом.

Отображает всю обработку в одном видео в обычном движении. Вам просто нужно следовать шагам, понимая рассказанный комментарий. Общий бюджет выглядит довольно хорошо для своей стоимости, за исключением того, что процесс занимает немного времени.

14. Индивидуальная система крепления на крышу

Украсьте крышу автомобиля специальным багажником, чтобы увеличить вместимость. В представленном руководстве используются кусочки алюминиевого лома, чтобы создать красивую опорную конструкцию. Меньше слов, на которые нужно обращать внимание, вы просто смотрите видео и реализуете свою идею.

Измерение, резка, распиловка, формовка – все происходит плавно. В кадре он настолько детализирован, что вы не почувствуете необходимости в дополнительных словах. Как и захваченные шаги, предполагаемый процесс изменения пустого пространства требует точности.

15. Багажник на крышу для сохранения комплектов

Превратите пустую крышу в полезное пространство для размещения определенных грузов. Вы определенно можете сэкономить на первоначальных затратах на покупку, используя переработанные материалы. В этом учебном пособии используются стальные обрезки для создания прочных, надежных и привлекательных стеллажей.

Полное руководство приведет вас к конструкции каркасной опоры с огражденными поручнями. Четкое изображение шагов сопровождается личными словами рассказчика.
