Регулировка фар своими руками на ваз 2114: Как работает корректор фар на ваз 2115

Содержание

Как улучшить свет фар на ВАЗ 2114 своими руками: рекомендации

Как уверяют специалисты, да и те автовладельцы, которые уже улучшили оптику своего авто, улучшить свет фар на собственном автомобиле довольно просто. Более того, такое мероприятие можно осуществить без помощи работников СТО в своем собственном гараже или боксе, если производить корректировку автомобильной оптики пошагово, учитывая при этом рекомендации специалистов.

Подготовительный этап

Перед началом корректировки нужно пройти подготовительный этап, который подразумевает под собой обнаружение дефектов. Последние могут ухудшить работу оптических приборов и очищение самих фар:

  1. Изначально нужно тщательно очистить фары от различных загрязнений. Для этого рекомендуется использовать специальные моющие средства, предназначенные для очистки оптики.
  2. После очистки фар моющими средствами нужно обязательно приборы промыть под проточной водой и дать им полностью просохнуть.
  3. Далее нужно проверить, имеются ли на отражателях и фарах дефекты. Если на стекле будут обнаружены малейшие трещины или сколы, то стекло обязательно придется заменить.

Читайте также: Как снять передний бампер на ВАЗ-2114

По мнению специалистов, фары будут лучше освещать дорогу, если установить в них ксеноновые или галогеновые лампы. Этого же мнения придерживаются и автолюбители, убедившись на собственном опыте, что без ксенона противотуманный элемент освещает дорогу намного хуже.

Купить галогенные или ксеноновые лампы для автомобильных фар довольно просто, посетив для этого рынок или магазин.

Читайте также: Как слить бензин ВАЗ-2114

Поэтапная регулировка оптических приборов

Самостоятельно улучшается свет фар при помощи винтов. Для этого используются винты, отвечающие за горизонтальную и вертикальную плоскости. Производя вращательные движения при помощи винтов, можно довольно просто менять положение оптического прибора. На станциях технического обслуживания для этого мероприятия мастера пользуются оптическими приборами, а при самостоятельной регулировке автовладельцам поможет специальный экран. Процесс улучшения света фар рекомендуется делать в следующей последовательности:

  1. Корректировка должна осуществляться с включенными ближними фарами, а автомобиль нужно поставить вблизи самой ровной стены. Расстояние от оптического прибора до стены – не менее 5 м. Правильная регулировка будет сделана в том случае, если на водительское сиденье будет положен груз, вес которого примерно совпадет с весом водителя, и топливный бак будет заполнен хотя бы наполовину.
  2. Далее нужно соорудить экран. Для этого нужно мелом начертить на ровной стене вертикальную черту, используя для этого линейку, чтобы ее ось точно соответствовала центру машины. Кроме основной линии, нужно начертить две дополнительные, которые должны совпадать с центральной частью фар. В последнюю очередь чертится горизонтальная линия точно по уровню оптики и дополнительная черта, ниже примерно на 6 см, для обозначения центра светового пятна.
  3. Регулировку нужно выполнять поочередно, прикрывая одну из фар непрозрачным материалом, к примеру, толстым картоном.
  4. Процесс регулировки считается завершенным, если верхняя черта совпадет с центром оси, а пересечение вертикальных линий с центром световых пятен будут соответствовать пересечениям горизонтальных и наклонных участков световых лучей. Убедиться в правильной регулировке света фар поможет специальная схема корректировки оптических автомобильных приборов, с которой можно ознакомиться и на интернет-ресурсе.

Читайте также: Как открыть ВАЗ-2114 без ключа

Если автовладелец самостоятельно и правильно выполнит все вышеперечисленные действия и учтет рекомендации специалистов, то сможет без особых проблем создать идеальный свет фар на ВАЗ-2114, который, несомненно, порадует его и других участников дорожного движения.

Регулировка фар ваз 2114 своими руками фото

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

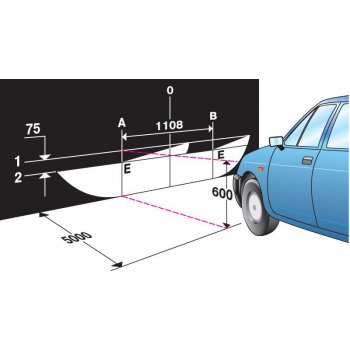

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

  • Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
  • Световой поток не должен бить по лобовому стеклу встречных авто.
  • Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Здравствуйте. Автомобиль ВАЗ 2114 При попытке отрегулировать фары сломался регулировочный винт отвечающий за горизонтальную плоскость, как теперь быть можно как то регулировать свет или нужно менять весь блок фары. Спасибо.

Все же я не решусь регулировать фары сам, пробовал один раз и проходя Технический Осмотр автомобиля меня завернули именно за не правильную регулировку фар. так что лучше доверить это специалистам. тем более у них есть специальное оборудование.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.
Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.
Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.
Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:
т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.
Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.
Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Принцип работы и устройство » НаДомкрат

Для чего служит это устройство? Гидрокорректор фар ВАЗ 2114 используется для фиксации изменения уровня наклона светового пучка фар. Этот прибор помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неправильного свечения фар, например, не на дорогу, а в глаза водителю встречной машины. Чтобы этого не допустить, нужно вовремя следить за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

  • основной цилиндр, датчик которого размещен на приборной панели;
  • ведущие регуляторы, расположены на блоках-фар и соединительных трубках.

Внутри них заливается универсальная жидкость, которая не нагревается и не замерзает при перепадах температуры.

Существует три вида корректоров:

  1. Гидравлические, за счет давления жидкостей и поршней.
  2. С электрическим приводом.
  3. Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114?  При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

  • Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
  • Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов.  Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

  1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
  2. Отвинтить гайку цилиндра на панели.
  3. Снять облицовку рычага.
  4. Вывести из-под панели механизм.
  5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
  6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
  7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

  • убирается минусовая клемма с батареи;
  • главный цилиндр поворачивается против часовой стрелки и демонтируется;
  • меняется уплотнительный фиксатор, кольцо;
  • устанавливает корректор на место главного цилиндра;
  • снимается рычаг устройства в салоне авто;
  • плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
  • вместо трубопроводов прокладывается проводка;
  • прибор подключается к исполнительному механизму;
  • подсоединяется клемма к батарее;
  • проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

  1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
  2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
  3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
  4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
  5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.


Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Удачного Вам пути и легкого ремонта!

Руководство по регулировке фар на ваз 2114, работа гидрокорректора, его ремонт и замена

Гидрокорректор фар ВАЗ 2114: принцип работы и замена

Любой современный автомобиль нуждается в диагностике и ремонте. Состояние подвески, загруженность автомобиля и некоторые другие факторы оказывают значительное влияние на направление и наклон светового потока. Гидрокорректор фар ваз 2114 поможет исправить негативные последствия, связанные с нарушениями свечения фар.

Гидрокорректор фар ваз 2114

Это особенно важно на шоссе, ведь неправильно настроенные фары могут светить не на дорогу, а прямо в глаза водителей встречных автомобилей, что может привести к аварии. Для того, чтобы недопустить подобного сценария развития событий, следует следить за техническим состоянием световых приборов и вовремя проводить все необходимые профилактические процедуры.

Важность грамотной установки фар

Не меньшее значение занимает и грамотная установка и регулировка световых приборов. К примеру, фары загруженного автомобиля лучше опустить несколько ниже, чем обычно. Подобным способом можно направить световой поток не в небо, а на дорогу. Данный метод позволит избежать ослепления встречных автомобилей и обеспечит надлежащее освещение дороги.

Если же машина ничем не загружена, то фары следует немного приподнять. Световое оборудование является достаточно чувствительным и сложным в настройке, поэтому эту работу лучше всего поручить квалифицированным специалистам, которые обладают большим опытом настройки фар.

Как работает гидрокорректор

Что представляет собой данное устройство, для чего оно нужно и каков его принцип работы?

Гидрокорректор фар — это цельное устройство, предназначенное для того, чтобы менять положение луча света путём уменьшения или увеличения давления жидкости, находящейся внутри патрубков. Корректор фар Ваз 2114 имеет особую конструкцию.

В этой модели Ваз корректор обладает неразъёмным видом, а это значит, что отремонтировать его практически невозможно. Если он сломается, то придётся приобрести новые элементы и как можно точнее отрегулировать световые приборы по норме.

Устройство фары ваз 2114

Конструкция гидрокорректора на данной модели выглядит следующим образом:

  1. Главный цилиндр находится под панелью приборов.
  2. Рабочие цилиндры небольших размеров крепятся прямо под фарами. Именно эти устройства используются для поднятия фар на ВАЗ 2114.
  3. Рабочая жидкость, используемая в автомобиле, имеет стойкость как к высоким температурам, так и к низким.
  4. Ещё один элемент конструкции гидрокорректора — это трубопроводы. Они содержат рабочую жидкость, а закрепляются специальными хомутами.

Устройство гидрокорректора фар

Принцип действия

Для того, чтобы настроить положение фар, водителю следует повернуть специальную рукоять, находящуюся в салоне. Именно она позволяет управлять давлением в трубопроводах корректора. Для того, чтобы опустить фары, следует повернуть ручку вниз. Это простая система управления, однако даже она может сломаться. Что же делать, если корректор оказался неисправен?

Ручка управления гидрокорректором фар

Ремонт или замена гидрокорректора ваз 2114 собственными силами

Если гидрокорректор фар вышел из строя, то необходимо как можно скорее установить причину неисправности. Возможно, что получится починить устройство собственными силами.

Для того, чтобы проверить работоспособность гидрокорректора фар, следует:

  1. Осмотреть состояние трубок и резинок. Даже небольших подтёков быть не должно.
  2. Если никаких подтёков обнаружено не было, то следует обратить внимание на состояние рабочих цилиндров. Для этого необходимо измерить ход каждого штока. В обычных условиях он составляет от 6.5 до 7.5 мм.
  3. В случае, если подобные диагностические мероприятия не помогли восстановить работоспособность гидрокорректора фар, то придётся заменить целый механизм. Дело в том, что ремонт фары ваз 2114 не предусмотрен производителем, поэтому сломанный прибор проще всего заменить новым.

Причины неисправности гидрокорректора

Одна из самых вероятных причин поломки кроется в попадании жидкости, которая вытекает из цилиндра при появлении трещины на резине уплотнителя.

В подобной ситуации часто заклинивает поршни, а угол фар меняется и отрегулировать его с помощью рычагов становится невозможно. В некоторых случаях всё дело в неисправности непосредственно самого регулировочного рычага.

Для того, чтобы избавиться от этих проблем, придётся заменить все сломанные детали.

Монтаж нового устройства

Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

Замена гидрокорректора фар

После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

Сегодня на рынке можно найти множество самых разнообразных моделей:

  • гидравлические, функционирующие из-за давления поршней и жидкости;
  • электрические;
  • автоматические, способные самостоятельно регулировать уровень фар.

Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

Инструкция:

  1. Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.
  2. После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.
  3. Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.
  4. Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

Источник: https://VAZremont.com/gidrokorrektor-far-vaz-2114

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами.

Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом.

При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Видео: Замена корректора фар ВАЗ 2110, 2111, 2112

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

  • основной цилиндр, закрепленный на панели приборов;
  • соединительные трубопроводы, зафиксированные хомутами;
  • исполнительные цилиндры на блок-фарах;
  • морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Видео: Гидрокорректор фар. Главный цилиндр. ВАЗ 2110-2112

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Разборка панели

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

  1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
  2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
  3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

к содержанию ↑

Регулировка штока

Регулировка штока

https://www.youtube.com/watch?v=vgdTgVy2R6c

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры.

Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей.

Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

к содержанию ↑

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

  • отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
  • с основного цилиндра снимаем ручку;
  • откручиваем гайку крепления основного цилиндра к панели приборов;
  • отсоединяем от блок-фары основные цилиндры;
  • проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
  • устанавливаем новый агрегат в последовательности, обратной сборке.

Замена

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор.

От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит.

Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

  • отключаем минусовую клемму от аккумулятора;
  • поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
  • меняем уплотнительное кольцо;
  • устанавливаем электрический корректор на место основного цилиндра;
  • демонтируем рычаг основного цилиндра в салоне;
  • плюсовую клемму соединяем с гнездом колодки 20;
  • минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
  • вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
  • подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Источник: http://avtozvuk.info/gidrokorrektor-far-vaz-2114-remont-regulirovka-zamena.html

Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом.

Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге.

Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей.

В состав комплекта входят:

  • рабочий цилиндр гидрокорректора;
  • исполнительные цилиндры на блок-фарах;
  • зафиксированные хомутами соединительные трубопроводы;
  • рабочая жидкость, устойчивая к замерзанию.

Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя.

В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага.

Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке.

На рынке представлены такие гидрокорректоры:

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа.

Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь.

Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:

  • Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
  • Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
  • Замените лампы на те, у которой больший угол светоотдачи.
  • Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
  • Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Источник: https://auto.today/bok/5846-prichiny-i-ustranenie-neispravnostey-gidrokorrektora-far-vaz-2114.html

Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом.

Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114 Когда требуется замена или ремонт детали Причины поломок корректора и способы их устранения на ВАЗ 2114 Замена гидрокорректора фар на ВАЗ 2114 Как выбрать гидрокорректор Снятие гидрокорректораУстановка новой детали

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:

рабочий цилиндр гидрокорректора;

исполнительные цилиндры на блок-фарах;

зафиксированные хомутами соединительные трубопроводы;

рабочая жидкость, устойчивая к замерзанию.

Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами.

Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

гидравлические, которые функционируют за счет давления в них жидкостей и поршней;

электрические;

автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке.

На рынке представлены такие гидрокорректоры:

21213-3718010 для 21213 «Нива»;

2114-3718010 для ВАЗ 2113-2115;

2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112

2108-3718010 для ВАЗ 2108-21099;

2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

отвернуть винты крепления хомутов трубопроводов к скобам крепления;

снять ручку с основного цилиндра;

открутить гайку, которой рабочий цилиндр крепится к панели приборов;

отсоединить рабочий цилиндр от блок-фары;

протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.

Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:

Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.

Замените лампу в фаре, если заметили, что на фаре образовывается черный налет

Замените лампы на те, у которой больший угол светоотдачи.

Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.

Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Источник: https://auto.rambler.ru/news/35132795-ustroystvo-i-remont-gidrokorrektora-far-na-lada-samara/

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

  1. Проводим демонтаж решетки радиатора.Схема расположения болтов решётки радиатора
  2. Демонтируем аккумуляторную батарею.
  3. Отсоединяем разъемы проводов питания фары.
  4. Демонтируем противотуманные фары.
  5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
  6. Откручиваем крепления фары и проводим ее демонтаж.

    В кружке болт крепления фары

  7. Готово — мы без фары!

    Фару демонтировали

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления. Смотрим на стрелки направления
  2. Снимаем рукоятку управления корректором.

    Демонтируем регулятор гидрокорректора салона

  3. Демонтируем рукоятку управления регулятора освещения приборной панели.

    Снимаем рукоятку управления светом

  4. Демонтируем пластиковую накладку.

    Снимаем пластиковую накладку с ручки управления гидрокорректора фар

  5. Демонтируем световод с панели приборов.

    Снимаем световод

  6. Откручиваем гайку крепления.Демонтируем крепежную гайку управления гидрокорректором
  7. Демонтируем гидрокорректор.Регулятор гидрокорректора фары
  8. С переднего щита выводим резиновый уплотнитель.

    Демонтируем уплотнитель на щите

  9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

    Вынимаем гидрокорректор в сборе

  10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

  1. Устанавливаем автомобиль в 5м от гладкой стены.
  2. Размечаем стену, согласно технической схемы указанной ниже.

    Схема для регулировки фар

  3. При помощи ручки гидрокорректора выставляем свет.
  4. Регулируются световые пучки на каждую фару отдельно.

    Для точной регулировки проводить ее необходимо на каждую фару отдельно

  5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

    Механические рычаги регулировки фары

Выводы

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Источник: http://carfrance.ru/ne-reguliruetsya-fara-vaz-2114-prichiny/

Не работает корректор фар ваз 2114

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков.

Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту. тем более самостоятельному.

При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

  1. Главный цилиндр. который крепится под приборной панелью;
  2. Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;
  3. Рабочая жидкость, которая стойка к низким и очень высоким температурам;
  4. Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Принцип действия

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора. Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

  • Ручка поворачивается вниз;

Переключатель в салоне выглядит так

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в под капотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Самостоятельный ремонт

При полном выходе из строя гидрокорректора все, что можно сделать – поменять его полностью на новый и все. Но если не работает гидрокорректор фар, то можно провести определенные манипуляции и точно выяснить в чем причина поломки, возможно, удастся вернуть им работоспособность не растрачиваясь на новые комплектующие.

Итак, если машина изменила свой угол наклона, а поменять направление светового пучка не получается, то работоспособность проверяется таким образом:

В первую очередь нужно внимательно осмотреть состояние всех трубочек и резинок. Даже малейшие подтеки недопустимы;

Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;

Если и эти диагностические мероприятия не заставили гидрокорректор фар ВАЗ 2114 нормально работать, то поломка кроется в главном блоке, а тогда лучше просто заменить весь механизм на новый.

Монтаж нового устройства

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114. а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

  • Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
  • Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
  • Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
  • Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

Доработка корректора своими руками

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре.

В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении.

Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

Замена корректора на более совершенный

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114.

Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы.

Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

Снимаем клемму АКБ, чтобы нас не ударило током;

Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;

Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;

Прикручиваем на освободившееся место электрический корректор;

От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;

Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;

Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

https://www.youtube.com/watch?v=w99XzFVzbcA

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Гидрокорректоры фар на ВАЗ 2114: особенности, замена и самообслуживание

Для чего служит это устройство? Гидрокорректор фар ВАЗ 2114 используется для фиксации изменения уровня наклона светового пучка фар.

Этот прибор помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неправильного свечения фар, например, не на дорогу, а в глаза водителю встречной машины.

Чтобы этого не допустить, нужно вовремя следить за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

  • основной цилиндр, датчик которого размещен на приборной панели;
  • ведущие регуляторы, расположены на блоках-фар и соединительных трубках.

Внутри них заливается универсальная жидкость, которая не нагревается и не замерзает при перепадах температуры.

Существует три вида корректоров:

  1. Гидравлические, за счет давления жидкостей и поршней.
  2. С электрическим приводом.
  3. Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114? При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

  • Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
  • Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

  1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
  2. Отвинтить гайку цилиндра на панели.
  3. Снять облицовку рычага.
  4. Вывести из-под панели механизм.
  5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
  6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
  7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

  • убирается минусовая клемма с батареи;
  • главный цилиндр поворачивается против часовой стрелки и демонтируется;
  • меняется уплотнительный фиксатор, кольцо;
  • устанавливает корректор на место главного цилиндра;
  • снимается рычаг устройства в салоне авто;
  • плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
  • вместо трубопроводов прокладывается проводка;
  • прибор подключается к исполнительному механизму;
  • подсоединяется клемма к батарее;
  • проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

  1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
  2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
  3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
  4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
  5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Удачного Вам пути и легкого ремонта!

Лада 2114 Аннет › Бортжурнал › Ремонт гидрокорректоров фар

44 года Я езжу на Лада 2114 Аннет

Славянск, Украина

Полгода назад перестала регулироваться правая фара, в общем стандартная болячка, накрылся гидрокорректор. Как накрылся, да просто соединение шлангочки и самого корректора прослабло, он потерял давление и наглотался воздуха. На прошлых выходных “дошли” руки до этой болячки, так как уже рано темнеет и фары нужны.

В инете, и здесь на драйве много информации по устранению данной неисправности. Вариантов ее устранения — 5.1. Поменять на новый. Я насчитал два минуса; не факт что будет долго работать и установить, как я понял, еще тот геморой Замена гидрокорректора фар ;2. Выкинуть и поставить электрокорректор.

Минус один — цена ЭЛЕКТРОКОРРЕКТОР ФАР ДЛЯ ВАЗ 2108-15 ;3. Отрезать “гидравлику” и поставить “механику”, то есть вкрутить винт, саморез и т.п. Механический корректор фар. Еще один метод ;4.

Первый способ ремонта, заключается в вынимании латунных заглушек в корректорах и в регуляторе и прокачка системы на манер тормозной Ремонт гидрокорректора ;

5. Второй способ ремонта, заключается в отрезании корректора от шланги, прокачка самого корректора и последующая сборка Ремонт гидрокорректора фар .

Так как способ с выниманием заглушек подразумевает и нагрев, а с нагревом у меня вечно косяки получаются, то решил сперва попробовать второй способ.

Что нам нужно:1. шприц, в принципе пойдет любой, я использовал 10мл;2. тисочки маленькие или зажимные клещи;

3. тосол или антифриз, мне хватило 10мл.

Приступим, сперва выводим регулятор до упора против часовой стрелки,

таким способом бы уменьшаем давление в “системе” и “прячем” шток чтобы проще было вынять корректор. Вынимаем сам корректор с фары. Немного неудобно, но можно добраться до левой фары не снимая аккумулятор. С правой фарой проще, там просто снимаем и отодвигаем бачок омывателя.

“Больная” у меня была правая фара, с нее и начал. Симптомы были выражены во вращении корректора на шланге как флюгера, то есть почти без усилий, то есть прослабло соединение шланги подводящей и елочки из-за чего и проник в систему воздух.

Отрезаем шлангу рядом с корректором, так как снять не представляется возможным, да и запас позволяет.

Теперь самое интересное, регулировка фар. Подробно на ней останавливаться не буду, так как эта процедура описана в “мурзилке”. Выставил машину напротив “белой стены” и начал опускать винтами фары.

Но не тут то было, фары опустились, но не совсем — не хватило винта, дальше опустил их к разметке на стене с помощью регулятора в салоне. Крутить регулятор пришлось аж до “3”. Вот тут как раз и “вылезла” “щедрость” в заправке.

Придумал в принципе простое решение, но в будущем нужно сделать дистанционные прокладки для определения нужного вылета, как тут

Решение избыточного вылета штока: Выставляем винтами минимально возможное опускание фар и затем салонным регулятором доопускаем фары до разметки на стене, но не доходим до нее примерно на 6 — 7 см (это своего рода запас на сброс давление).

Затем вынимаем корректор из фары и зажимаем его за выдвинутый шток тисочками таким образом, чтобы воспрепятствовать задвиганию штока после отрезания шлангочки. Берем нож и режем ее возле корректора, только осторожно, так как она будет под давлением и может “прыснуть”.

Затем добавляем в шлангочку тосольчику, если уровень ниже среза, счищаем с елочки остатки шлангочки и надеваем шланг по новой на корректор. Снимаем тисочки, выводим салонный регулятор против часовой стрелки до минимуму и вставляем корректор в фару.

Пробуем регулировать, и вот теперь фара регулируется как надо.
Вот и все
На последок фото “контроллера”, который внимательно следил за работой.

Источники: http://autovaz-2114.ru/optics-in-the-car/ustanavlivaem-i-reguliruem-gidrokorrektor-far-na-vaz-2114-instrukciya-dlya-novichkov/, http://nadomkrat.ru/optika/gidrokorrektory-far-na-vaz-2114-osobennosti-zamena-i-samoobsluzhivanie, http://www.drive2.ru/l/458403166245903818/

Источник: http://ladafakt.ru/ne-rabotaet-korrektor-far-vaz-2114.html

Устанавливаем и регулируем гидрокорректор фар на ВАЗ 2114: инструкция для новичков

В зависимости от состояния автомобиля и его подвески, загруженности машины может изменяться правильность установки фар и направление светового потока.

Фары на ВАЗ 2114 можно регулировать учитывая разные факторы, для этого используется специальный прибор, который называется гидрокорректор. Так, если багажник автомобиля загружен под завязку, то передняя часть машины поднимается и луч света лучше опустить.

Таким образом, будет удобно освещена дорога, а не все вокруг машины. И встречные водители не будут ослепляться при корректировке светового потока.

Устройство корректора

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков.

Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту, тем более самостоятельному.

При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

  1. Главный цилиндр, который крепится под приборной панелью;
  2. Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;
  3. Рабочая жидкость, которая стойка к низким и очень высоким температурам;
  4. Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Принцип действия

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

  • Ручка поворачивается вниз;Переключатель в салоне выглядит так
  • Давление в системе падает;
  • Рабочий шток входит в корпус;
  • Фара опускается.

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Самостоятельный ремонт

При полном выходе из строя гидрокорректора все, что можно сделать – поменять его полностью на новый и все. Но если не работает гидрокорректор фар, то можно провести определенные манипуляции и точно выяснить в чем причина поломки, возможно, удастся вернуть им работоспособность не растрачиваясь на новые комплектующие.

Итак, если машина изменила свой угол наклона, а поменять направление светового пучка не получается, то работоспособность проверяется таким образом:

  1. В первую очередь нужно внимательно осмотреть состояние всех трубочек и резинок. Даже малейшие подтеки недопустимы;
  2. Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;
  3. Если и эти диагностические мероприятия не заставили гидрокорректор фар ВАЗ 2114 нормально работать, то поломка кроется в главном блоке, а тогда лучше просто заменить весь механизм на новый.

Монтаж нового устройства

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114, а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

  • Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
  • Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
  • Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
  • Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

Доработка корректора своими руками

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре.

В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении.

Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

Замена корректора на более совершенный

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114.

Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы.

 Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

  1. Снимаем клемму АКБ, чтобы нас не ударило током;
  2. Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;
  3. Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;
  4. Прикручиваем на освободившееся место электрический корректор;
  5. От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;
  6. Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;
  7. Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Источник: http://autovaz-2114.ru/optics-in-the-car/ustanavlivaem-i-reguliruem-gidrokorrektor-far-na-vaz-2114-instrukciya-dlya-novichkov/

Регулировка света фар автомобиля своими руками: как правильно это делать на ВАЗ?

Для безопасного передвижения в темное время суток необходимо, чтобы были правильно отрегулированы фары. Они должны хорошо освещать дорогу и часть обочины, но при этом их свет не должен слепить встречных водителей. Отрегулировать фары на ВАЗ 2115, 2110, 2114 и других моделях можно в домашних условиях, зная основные правила регулировки.

1 Как часто проводить регулировку света фар?

Для освещения дороги в темное время суток и для предупреждения участников движения о намерениях водителя на автомобиле установлены: лампы головного света, противотуманные лампы, указатели поворотов, габаритные и задние огни. Несмотря на то, что оптику настраивают на заводе по специальным приборам, периодически ее необходимо регулировать. Эта процедура необходима, чтобы предотвратить возникновение аварийной ситуации на дороге.

Раз в год — оптимальный период, который нужно соблюдать для регулировки освещения

Похожие статьи

Световой поток должен качественно освещать дорожное полотно впереди автомобиля и часть обочины, не светя слишком высоко. Если фары светят слишком низко, то водитель не сможет увидеть пешеходов при плохой видимости и с наступлением темноты. В этом случае фары нужно поднять. Если свет от ламп светит слишком высоко, то он слепит водителей встречного транспорта. В этой ситуации фары нужно опустить.

Процедуру регулировки оптики специалисты рекомендуют проводить хотя бы раз в год. Так как дорожное покрытие часто имеет неровности, угол установки фар меняется, поэтому возникает необходимость в его корректировке. Кроме того, настройка оптики проводится в случаях:

  • замены фар, лампочек, отражающего элемента;
  • ремонта кузова;
  • монтажа противотуманных фар;
  • ремонта оптики;
  • замены шин или дисков;
  • ремонта и замены подвески.

Регулировка должна выполняться на стендах в автосервисах, оборудованных специальными приборами, обеспечивающими точность установки. Но при создании соответствующих условий эту процедуру можно осуществить в домашних условиях. Описание процесса регулировки оптики для конкретной модели транспортного средства можно найти в мануале.

2 Подготовка автомобиля для настройки

Чтобы правильно отрегулировать фары, необходимо подготовить автомобиль: создать условия, в которых обычно эксплуатируется транспортное средство. Для этого нужно выполнить следующие действия:

  1. В первую очередь следует помыть фары, очистив их от загрязнений. Грязь смываем чистой водой, масляные пятна и другие химические загрязнения можно удалить с помощью органического растворителя.
  2. Чтобы кузов не был перекошенным по горизонтали, нужно проверить давление во всех шинах, оно должно отвечать требованиям, указанным в руководстве по эксплуатации авто.
  3. Вес машины должен соответствовать обычным эксплуатационным условиям. Багажное отделение нужно освободить от посторонних предметов, оставив лишь то, что необходимо для поездки: аптечку, запасное колесо, знак аварийной остановки, домкрат, огнетушитель и набор инструментов. На водительское сиденье следует положить груз весом около 50-75 кг или посадить помощника, который примерно соответствует весу водителя.
  4. Транспортное средство следует заправить и оборудовать всем необходимым.
  5. Для правильной регулировки автомобиль должен находиться в строго горизонтальном положении, поэтому необходимо, чтобы нагрузка была одинаковой на переднюю и заднюю подвески. Чтобы установить пружины подвесок, машину нужно слегка качнуть.
  6. Следует проверить подвесную систему и устранить найденные дефекты, которые влияют на клиренс. При отклонениях нельзя будет точно настроить свет.

Для корректной регулировки фар добиваемся обычных внешних условий, в которых ваш автомобиль пребывает большее время

После подготовительных работ можно приступать к регулировке оптики.

3 Вспомогательная разметка для регулировки света фар

Проводить процедуру настройки оптики самостоятельно лучше в темное время суток, чтобы лучше был виден свет от фар. Машину нужно установить на ровную горизонтальную плоскость перед строго вертикальной стеной. Можно перед машиной соорудить стенд из фанеры или картона. Подойдут для нанесения разметки ворота гаража при условии, что перед ними ровное дорожное покрытие.

Ровность площадки можно проверить с помощью строительного уровня.

На плоскости, которую освещает автомобиль при включении ближнего или дальнего света, для осуществления регулировки света фар нужно нанести разметку. Разметка стандартна для всех марок машин.

Сначала автомобиль нужно подогнать к стене и начертить три вертикальные линии. Центральная линия должна делить условно авто пополам. На рисунке она помечена буквой "О". Две другие должны проходить через центры левой и правой фар, на рисунке они соответственно помечены буквой "А" для левой фары и буквой "В" для правой.

Далее чертим горизонтальные линии. Центральная линия проходит на уровне центра симметрии фар. Для этого замеряем на расстояние до центра ламп от дорожного полотна, отмечаем его на вертикальных линиях и проводим горизонталь, отмеченную на рисунке буквой "М". Под ней на расстоянии 65-75 мм, в зависимости от модели автомобиля, параллельно проводим вторую горизонтальную линию, обозначенную буквой "N". Точки пересечения вертикальных осей с линией N обозначим "С1" и "С2". Точка "С1" будет соответствовать центру левой фары, а "С2" – правой.

Чтобы проверить правильность нанесения разметки, нужно подогнать автомобиль к стене или стенду с разметкой на расстояние около 25 см и включить ближний свет. Вертикальная линия "А" должна проходить по центру левого светового пятна, а линия "В" – по центру правого. Затем проверяем правильность проведения горизонтальной линии "М", соответствующей центру фар.

4 Как правильно отрегулировать свет?

Для проведения настройки оптики на ВАЗ 2109, 2107, на Калине и других вазовских моделях автомобиль ставится на расстоянии 5 метров от стенда с разметкой. Открыв капот и сняв все, что мешает работе, например, решетки, включаем ближний свет и начинаем настройку.

Регулировка фар осуществляется с помощью специальных регулировочных винтов. Они расположены на задней части фары с левой и с правой стороны. Один винт позволяет поворачивать оптический элемент в вертикальной, а второй в горизонтальной плоскости. Для регулировки оптики на Лада Гранта и Приоре понадобится крестовая отвертка или шестигранник на "6", а для Лада Калина – на "5". Винты перед корректировкой лучше смочить проникающей жидкостью, тогда их будет легче крутить.

Для ламп с раздельным светом необходимо корректировать отдельно ближний и дальний свет

Если на автомобиль оборудован гидравлическим или электрическим корректором фар, то его нужно установить с помощью ручки, расположенной на панели приборов, в нейтральное положение, соответствующее нагрузке авто только с водителем. Иначе корректор может восстановить прежнюю настройку оптики. Перед проведением корректировки следует проверить исправность корректора. Основной причиной неисправности может быть "клин" поршней, утечка жидкости, повреждение электропроводки, отсутствие контакта. Если выявлены неисправности, их нужно устранить до проведения настройки.

Процедура корректировки зависит от установленных на автомобиле ламп. Они могут быть с отдельным ближним и дальним светом, и совмещенными, в этом случае у них две нити накала. Если установлены лампы с раздельным светом, то нужно корректировать отдельно ближний и дальний свет. Для совмещенных ламп регулировка выполняется по ближнему свету.

Настраивать нужно отдельно каждую фару. Сначала корректируем левую фару. Для этого правую лампу закрываем темной, не пропускающей света тканью или фанерой. Можно отключить электропитание от лампы.

Включаем ближний свет, регулировочный винт крутим так, чтобы граница светового пучка по горизонтали совпадала с нижней горизонтальной линией на разметке "N". С помощью другого регулировочного винта добиваемся совпадения с вертикальной линией центра настраиваемой фары с точкой пересечения горизонтальной и наклонной границы - "С1". Далее закрываем левую лампу, повторяем действия для правой фары. На заключительном этапе проверяем, чтобы уровень светового луча правой и левой фары совпадал.

Регулировка противотуманных фар выполняется аналогично. Перед настройкой нужно ослабить крепления ламп к бамперу. Корректируются оптические элементы только по высоте, то есть по вертикали. При этом верхняя граница светового луча, исходящего от противотуманки, должна находиться на 20 см ниже горизонтали, размеченной для ближнего света. Расстояние между центрами ламп должно составлять 120 см.

На этом процесс настройки заканчивается. Правильность настройки будет заметна при поездке в темное время суток. Ничего сложного в настройке оптики своими руками нет, если правильно нанести разметку и откорректировать по ней свет фар. Преимущество умения самостоятельно корректировать оптику дает возможность сэкономить на посещении станции техобслуживания.

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей. И на то есть веские причины - эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не торопитесь сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автомобилисты советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля.Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена. Оптимальный вариант - гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала передвижению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумуляторной батареи. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор. Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться - это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу - снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта - их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной.Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты. Это значительно сэкономит время на установку.

Как заменить боковые зеркала заднего вида на ВАЗ-2114?

Чтобы максимально контролировать ситуацию на дороге, любая машина оснащается зеркалами. Имеются два боковых зеркала заднего вида и салон (вид сзади). В результате водитель может просматривать дорожную ситуацию на все 360 градусов.

В процессе эксплуатации авто может возникнуть ситуация, когда целостность зеркала нарушена. Например, они деформируются в результате несчастного случая или могут быть просто украдены для последующей продажи. Также водитель на парковке или при любых других маневрах может дотронуться до зеркала, так что на ВАЗ-2114 необходимо поменять боковые зеркала. Давайте узнаем, как заменить эти элементы, какие они бывают, как установить обогреватель и как сделать тюнинг зеркал - это пригодится начинающим автовладельцам.

Правильный выбор

Многие любители отечественных автомобилей постоянно задаются вопросом, как подобрать боковые зеркала заднего вида на ВАЗ-2114. Дело в том, что эту продукцию предлагают разные производители, сам зеркальный элемент может быть разного качества. В результате они имеют разные технические характеристики.

Технические условия

Производители постоянно стараются изготавливать автомобильные зеркала с современными световозвращающими элементами, оснащать их системой обогрева и электроприводами.Все это позволяет существенно улучшить жизнь владельца автомобиля марки «Лада». Хорошее зеркало многократно увеличивает безопасность.

Современные изделия характеризуются повышенным уровнем обзорности, наличием специальных антибликовых покрытий, четким и качественным изображением, удобной и надежной системой регулировки.

Достаточная видимость автомобильных зеркал достигается за счет сочетания формы, размера и уровня кривизны оптического отражающего элемента. Также регулируется положение зеркала относительно глаз.От отзыва многое зависит - чем он выше, тем больше информации о ситуации получит водитель.

Юные автолюбители очень любят оснащать свои автомобили ксеноновой оптикой. Ночью ксенон очень сильно ослепляет других водителей через боковые зеркала на ВАЗ-2114. Для предотвращения даже минимального ослепления в него вставлен специальный жидкокристаллический слой, который при попадании яркого света снижает интенсивность отраженного света и помогает защитить водителя, тем самым помогая избежать аварии.

Более четкое изображение, которое можно увидеть в электрических зеркалах, обеспечивает специальный отражающий слой. Раньше его наносили только на внутреннюю поверхность отражающего элемента - даже при сильном загрязнении водитель видел искаженное изображение. Современные производители выпускают боковые зеркала заднего вида ВАЗ-2114 с отражающим слоем снаружи.

Стандартные модели на ВАЗ-2114 и их недостатки

Автомобиль укомплектован изделиями с прочным и достаточно надежным креплением, но при этом все эти элементы имеют массу довольно серьезных недостатков.Главный недостаток, которым отличается стандартное зеркало заднего вида ВАЗ-2114, - это плохой обзор. Также к недостаткам можно отнести небольшое количество вариантов регулировки, и все же он дрожит при движении.

Особенно сильное дрожание наблюдается при движении по плохим дорогам или бездорожью. И все бы ничего, но постоянные вибрации приводят к тому, что пластиковая накладка приходит в негодность. А с учетом того, что боковые зеркала ВАЗ-2114 тоже не очень удачной конструкции, большую часть дороги в них просто не видно.Осуществляя маневры, водитель должен отвлекаться, чтобы видеть сквозь окна при отсутствии помех. Отрегулировать положение зеркала производитель предлагает с помощью механического рычага - это достаточно удобно, но этот способ примитивен и не позволяет получить правильный угол, когда доступны все слепые зоны или хотя бы большая их часть.

Также на стандартных моделях самая простая клиновидная антибликовая система, которая не особо эффективна. В темноте эта примитивная антибликовая система не позволяет водителю точно оценить расстояние до ближайшего транспортного средства и его габаритные размеры.

Кроме того, в зимний период зеркало и все его детали покрываются льдом. А чтобы их очистить, нужно приложить немало усилий. Решить все эти проблемы поможет замена боковых зеркал ВАЗ-2114 на более современные. На рынке представлен широкий выбор альтернативных моделей, идеально подходящих к этим автомобилям.

Альтернативные опции

В автомагазинах часто встречаются изделия с тросовыми регулировками или зеркала заднего вида с электроприводом. У них есть складные функции.Кроме того, на ВАЗ-2114 есть боковые зеркала заднего вида с подогревом. Есть модификации, защищенные от бликов и с повторителями поворотов.

Самые известные и популярные производители - это НПК «Политех», а также компания «Эргон». Довольно часто встречаются качественные модели от японских брендов. Эта замена боковых зеркал ВАЗ-2114 несложная - это можно сделать без доработок. Изделие вне зависимости от производителя имеет массивное основание в местах крепления к автомобилю, что значительно снижает, а то и вовсе предотвращает вибрацию и тряску.

Стоимость и комплектация

Ориентировочно цена одного такого зеркала начинается от 700 рублей. Стоимость может существенно различаться в зависимости от комплектации. На рынке появились новые левые электрические зеркала с асферическим отражающим элементом, а правое - обычной сферической формы.

Электрозеркала такого типа имеют специальный защитный кожух - он позволяет надежно защитить стекло зеркала от повреждений. Также эти модели имеют световозвращатели разных оттенков.Включает подкладку. Они сделаны из пластика черного цвета, и их сразу можно окрасить в цвет корпуса. Продам варианты специально для любителей тюнинга - с повторителями поворотников. Такие детали добавят привлекательности и неповторимости внешнему виду машины.

Модели с электроприводом и обогревом

Эти решения сейчас очень популярны. Положение можно контролировать с помощью специальных джойстиков.

Функция обогрева добавляет комфорта и удобства.С его помощью можно справиться как с замерзшими зеркалами в сильный мороз, так и с загрязнением светоотражающих элементов на снегу или в дождь.

Демонтаж зеркала на ВАЗ-2114

Первым делом необходимо демонтировать снятое зеркало. Это не сложная задача, и для ее выполнения вам понадобится только обычная отвертка. Для начала нужно поддеть заглушку, которая находится на ручке зеркала. Сзади - винт под крестовую отвертку.

Затем снимается заглушка - она ​​держится ВАЗ-2114 на замках.Минусовой отверткой разблокировать защелки очень просто. Под декоративной заглушкой три винта - если их открутить, изделие можно будет снять.

Такая задача, как заменить боковое зеркало на ВАЗ-2114, решается просто и просто. За это многим нравятся автомобили российского производства - ремонт можно сделать с минимумом инструментов и без особого опыта. Чтобы установить новое зеркало, нужно сделать все наоборот. Это тоже несложно.

Как разобрать боковое зеркало

Иногда требуется полная замена зеркала бокового вида ВАЗ-2114.Не исключено, что обойдется все, установив отдельный элемент с левой или правой стороны.

Давайте посмотрим, как сделать аутконструкцию максимально аккуратной. Сначала необходимо прижать пластиковый корпус изнутри. Держатели осторожно защелкиваются плоской отверткой. Этот способ не слишком надежен - велика вероятность того, что зеркальный элемент или другие детали сломаются.

Второй вариант несет в себе еще большие риски - здесь нужно быстро ударить стеклом по поверхности (но лучше, если оно будет мягким).Это быстрый вариант демонтажа и замены элемента. Воздействие должно быть легким и быстрым. Чтобы заменить пластиковый корпус или основное приспособление, вытащите регулировочные стержни и штифт. Сборка с точностью до наоборот.

Установка элементов с обогревом

Установка боковых зеркал на ВАЗ-2114 с обогревом осуществляется другим способом. В установочном комплекте есть шаблон для разметки на бумаге. Его следует прикрепить к двери и с помощью шила перенести разметку на дверь автомобиля.Затем отрегулируйте регулировочный механизм винтом через шайбу. Затем вверните три винта, при этом верхний должен пройти через отверстие в регулировочном механизме. Затем устанавливается регулировочная ручка.

Зеркала с подогревом

Есть варианты - можно купить уже готовое тюнинговое зеркало, либо отдельно купить элемент обогрева и установить его самостоятельно. По стоимости такой тюнинг обойдется в несколько рублей, а эффективность проекта окупится в миллионы раз.

Нагрев от лампы накаливания

Итак, одна 21-ваттная лампочка способна разморозить даже очень замороженное зеркало всего за несколько минут.

Если одной лампы недостаточно, можно подать от двух до 10 Вт или одну, но с двумя контактами. Один предназначен для размораживания, другой - для защиты от запотевания. Эта функция сэкономит

ВАЗ 2114: сцепление (регулировка и замена)

На автомобиле ВАЗ 2114 сцепление однодисковое, как и на большинстве автомобилей.Ресурс его элементов большой, но все зависит от манеры езды. К сожалению, рынок просто полон некачественной продукции. И всегда есть шанс наткнуться на плохую деталь. И не важно, на упаковке указан отечественный или импортный производитель. Стоит отметить, что в том случае, если у вас в машине установлен стандартный двигатель, вы не видели никакого тюнинга, то сцепление будет работать лучше всего. Не переплачивайте за эмблему именитого производителя, разница вряд ли ощутима.

Сумка сцепления

Основным элементом сцепления в любой машине является корзина, она играет роль ведущего диска. Корзина установлена ​​непосредственно на маховике ДВС. В автомобиле ВАЗ 2114 крепление производится с помощью 6 болтов. Учтите, что при установке приводной диск необходимо затягивать крест-накрест. Это позволит избежать перекоса. Корзина сцепления имеет пружинящие лепестки, которые вынуты краями в выжимной подшипник. Необходимо отрегулировать сцепление ВАЗ 2114, чтобы выжимной подшипник работал нормально.

Выжимной подшипник и ведомый диск

Это еще один элемент механизма сцепления. С его помощью усилие передается от вилки, установленной в картере, на лепестки корзины. Вилка приводится в движение тросиком от педали. Ведомый диск установлен внутри корзины и соединен с первичным валом с помощью шлицев. Имеет фрикционные накладки. Срок его службы может быть разным, в зависимости от того, как вы водите машину. На этом все, элементов не так уж и много, и если муфту заменить, лучше всего установить все новое.Не меняйте только ведомый диск, как это делают многие. Кажется, намного эффективнее заменить комплект сцепления. А после этого необходимо провести регулировку сцепления ВАЗ 2114.

Как работает сцепление

Позволяет отключать коробку передач и двигатель во время переключения передач. Кроме того, с его помощью производится плавный старт с места. Если бы его не было, то старт машины был бы очень резким. Смоделируем простую ситуацию, с которой каждый автомобилист сталкивается много раз в день.Вы запускаете двигатель и готовитесь к путешествию. Для этого вы нажимаете педаль ВАЗ 2114. Сцепление начинает работать. До этого первичный вал коробки передач жестко соединялся с коленчатым валом двигателя. После этого выжимной подшипник начинает действовать на лепестки корзины. Увеличивается зазор между ведомым диском и рабочей поверхностью корзины.

При увеличении зазора передача крутящего момента прекращается. Следовательно, машина не движется.Теперь вы нажимаете педаль очень медленно. Возникает обратное явление, при котором зазор между ведомым диском и корзиной постепенно уменьшается. Частично начинает передавать крутящий момент на первичный вал коробки передач. В результате машина трогается с места, ведомый диск сцепления ВАЗ 2114 полностью прилегает к поверхности корзины. Во время переключения передач также необходимо разъединить валы коробки и двигателя. Это позволяет сделать переход с одной скорости на другую более плавным и незаметным для водителя и пассажиров.

Подготовка к замене

А теперь немного о том, как самостоятельно заменить диск сцепления ВАЗ 2114 и другие элементы. Конечно, без специальных инструментов, ямы или подъемника эта процедура займет очень много времени. Но если вы никуда не торопитесь, это будет наиболее приемлемый вариант, ведь замена на станциях техобслуживания сопоставима по цене со стоимостью комплекта сцепления. Итак, вам нужно снять коробку передач. Без этого не обойтись, а вот на автомобилях ВАЗ 2108-21099, а также 2113-2115 можно немного схитрить.

Чтобы не снимать всю коробку, можно вместо верхних болтов вкрутить длинные шпильки, на которые, как на санках, переключают коробку передач. Задача упростится, но ненамного. На этапе подготовки нужно починить машину, чтобы она не сдвинулась с места. Затем полностью очистите коробку. Если требуется замена, то подготовьте к заправке свежую трансмиссию. Передние колеса необходимо вывесить. Предварительно ослабьте болты их крепления. Отсоедините скобу, на которой установлен край кабеля.Кстати, на этом кронштейне путем закручивания или закручивания гаек регулируется сцепление ВАЗ 2114. Но самое интересное начинается дальше.

Что нужно сделать перед снятием коробки

Отключите аккумулятор от электросети. Сделать это придется, так как нужно снять стартер, который жестко соединен проводом большого сечения с плюсовой клеммой АКБ ВАЗ 2114. Чтобы заменить сцепление, нужно проделать большую работу. Как вы уже догадались, следующим шагом будет отключение стартера от проводки.Ключом на «13» скручиваем шнур питания, руками вытаскиваем разъем втягивающего реле. После этого тем же ключом на «13» необходимо открутить все три гайки, которыми производится крепление корпуса стартера к корпусу сцепления. Но перед этим нужно избавиться от воздушного фильтра, полностью его демонтировать, так как он будет мешать. Можно даже сказать, что основным инструментом на этапе подготовки является ключ к «13». С его помощью закручиваем гайку, к которой прикреплен отрицательный провод.

Заодно избавиться от троса привода спидометра, так как поменять сцепление на ВАЗ 2114 можно только после полного или частичного снятия коробки передач. После этого нужно проделать некоторые манипуляции под автомобилем. В частности, отсоедините разъем задней передачи, отсоедините тягу и вал трансмиссии. Также необходимо будет открутить шаровые опоры и снять палец рулевого наконечника с шкворня. После этого нужно поочередно вытаскивать гранаты из КПП.Обратите внимание, что после удаления первого на его место необходимо поставить заглушку. Теперь дело за мелочью. Откручиваем шпильки трех подушек и болты, которыми коробка тянется к двигателю. Только теперь вы можете снять рычаг переключения передач или переключить его.

Особенности установки новинки

О том, какое сцепление на ВАЗ 2114 подойдет лучше всего, говорилось ранее. Но вы имеете право экспериментировать. После снятия коробки первым делом необходимо вытащить старый выжимной подшипник из первичного вала.Новую нужно покрыть слоем смазки, желательно ШРУСом, так как ее параметры намного лучше, чем у Литол-24. Применяется исключительно для механизмов, которые постоянно находятся в движении и под нагрузкой. Обратите внимание на состояние вилки сцепления. Если возникла необходимость замены втулок, то обязательно это сделайте.

Замена дисков сцепления

Старая корзина аккуратно снята, болты можно использовать для любых целей, но переустанавливать их в механизме сцепления запрещается.Обязательно приобретайте новые. Сначала ставим ведомый привод, внутри него размещается направляющая втулка. Сверху установлена ​​корзина, все отверстия в ней совмещены с теми, что есть на маховике. Так собирают элементы на ВАЗ 2114. Однако сцепление на всех машинах различается одинаково.

Заживите новые болты и затяните их крест-накрест. Только после этого можно будет снять направляющую втулку. На этом установка элементов закончена, времени прошло совсем немного. Намного дольше идет подготовка и сборка.Учтите, что перед первой поездкой нужно отрегулировать сцепление. Но пока о первой поездке говорить рано, но нужно установить коробку на свое место и не забыть поставить на место трос сцепления ВАЗ 2114. Сборка производится в порядке, обратном снятию всех деталей. Главное, не забыть установить все элементы. Заливайте масло только после того, как оба ШРУСа будут на месте. Заодно оцените состояние своих пыльников.

Вывод

Вот и все, теперь вы знаете, как самому сделать смену сцепления на автомобиле ВАЗ 2114.Данное руководство можно использовать для всех переднеприводных автомобилей семейства ВАЗ. К счастью, дизайн у них полностью идентичный, но могут быть отличия в самих элементах. Чем мощнее двигатель, тем надежнее будет корзина сцепления или диск, выжимной подшипник. Старайтесь не давать двигателю большие обороты при выжатом сцеплении, чтобы увеличить его ресурс. К сожалению, езда по пробкам сокращает срок службы, поэтому лучше включать нейтральную передачу, а не нажимая педаль сцепления ВАЗ 2114 и удерживая ее.

Тюнинг ВАЗ 2114. Своими руками довести машину до совершенства

Пожалуй, каждый автовладелец стремится, чтобы его железный любимец был неповторим и неповторим в своем роде. И неважно какой марки, какой модели автомобиля. Главное, чтобы был тюнинг. ВАЗ 2114 можно превратить в мечту каждого.

Многие водители недовольны качеством аксессуаров этой модели. Поэтому они стремятся улучшить различные компоненты автомобиля. Это называется «чип-тюнинг».«ВАЗ 2114 можно перепрошить, обратившись в сервисный центр, так как для этого требуется профессиональное оборудование. А все остальное легко сделать своими силами.

Что нужно учитывать при выполнении тюнинга ВАЗ 2114 своими руками? Во-первых, эту модель нужно доработать, начиная с подвески и тормозов. И только потом приступаем к остальным узлам. Во-вторых, в четырнадцатом только две части, требующие замены - это тормозные диски и поперечный стабилизатор.

Вместо дисковых тормозов, установленных на ВАЗ2114, лучше использовать более вентилируемую модель.Это значительно улучшит эффект торможения. Дело в том, что вентилируемые диски охлаждаются быстрее, а значит, скорость нагрева и температура тормозов значительно снижаются.

Поперечный стабилизатор заменяет модель, которая устанавливается на марку ВАЗ 2110. Такой тюнинг ВАЗ 2114 своими руками делается буквально за несколько часов. За счет того, что стабилизатор десятой модели по диаметру больше на 2 мм, маневренность четырнадцатого маневра увеличивается, особенно при прохождении поворотов.

Для выполнения всех перечисленных улучшений достаточно иметь обычный набор ключей и желание все делать самому. Подробную инструкцию можно найти в Интернете.

Достаточной популярностью у владельцев ВАЗ 2114 пользуется тюнинг салона. Начинается, как правило, с установки более удобных и привлекательных сидений. Обычно используют кресла от иномарок. Они могут просто поменять чехол на сиденье или использовать оригинальные чехлы.

Расширение приборной панели очень распространено.Стандартный щит заменен на другую альтернативу. Установлена ​​светодиодная подсветка. Используются системы навигации. Муфта рулевого управления заменена на быстросъемную и так далее.

Внешний тюнинг ВАЗ 2114 своими руками предполагает замену штатного обвеса на аэродинамические аналоги. Вы можете заменить весь комплект, но можно заменить только отдельные детали. Это порог, один из бамперов, юбка или спойлер.

Кроме того, есть возможность поменять заднюю оптику и фары.Выполнить эту работу под силу каждому автомобилисту. Тем более, что на авторынке полно вариантов тюнинга автомобилей, и вы без особого труда сможете сделать свой выбор.

Даже если вы просто поменяли резиновые коврики на спортивные, установили педали или оклеили панель приборов карбоновой пленкой - это тоже тюнинг.

Также можно поставить коробку передач на хромированную консоль коробки передач. Пристегните ремень безопасности, поменяйте ручку коробки передач и выберите более удобный. Заменить электрические стеклоподъемники с ручным управлением на электрические, улучшить акустику и так далее.

Особенности работы

На автомобилях ВАЗ-2114 регулировка клапанов Необходима для ремонта головки агрегата и двигателя. При большом пробеге металлические поверхности кулачков и шайб могут стереться, что приведет к изменению тепловых зазоров. На «четырнадцатой» отсутствуют гидрокомпенсаторы, автоматически поддерживающие максимально допустимые зазоры. Поэтому необходимо иногда проводить диагностику и регулировку газораспределительного механизма.Вы можете сделать это самостоятельно, но вам понадобится несколько шайб.

Основные сведения о механизме газораспределения

После регулировки клапанов форсунка ВАЗ-2114 будет работать в штатном режиме, впрыск топлива будет своевременным. Таким же образом налажена система газораспределения на всех автомобилях ВАЗ с передним приводом. Тепловой зазор на впускных клапанах установлен 0,2 мм, на выпуске - 0,35. Допустимое отклонение от этих значений не более 0,05 мм. Если установить зазор 0.2 мм, то между кулачком и шайбой нельзя вставлять щуп толщиной 0,25 мм.

Но зонд 0,15 мм должен проходить без сопротивления. То же самое и с выпускными клапанами. В продаже можно встретить шайбы с размерами в диапазоне 2,0..5,1 мм, шаг между соседними - 0,05 мм. Можно найти комплекты - наборы шайб разного размера (обычно от 3 до 4,5 мм). Причем заказывать по одной, но перед этим нужно замерить все зазоры и рассчитать размер новых шайб.

Когда регулировать

Цена регулировки клапана на ВАЗ-2114 зависит от мастеров, обычно составляет порядка 700-1000 рублей. При наличии шайб необходимого размера потребуется немного времени. Зазоры меняются из-за повышенного трения в ГРМ. В результате мощность двигателя снижается по мере смены фаз газораспределения. Значительно увеличивается расход топлива, иногда запуск двигателя невозможен.

В некоторых случаях возможно, что двигатель будет нормально работать и работать без проблем, пока не нагреется.Но как только прогревается до 90 градусов и выше, начинаются проблемы - глохнет двигатель, снижается тяга. Такое ощущение, что перекрыли доступ воздуха или бензина в топливную систему. Клапаны ВАЗ-2114 1,6 регулируются каждые 60 тыс. Км по карте ТО.

Инструменты для ремонта

Первым делом необходимо измерить зазор на остывшем двигателе со старыми шайбами. Затем, используя формулу, определите, какой должна быть толщина новых регулировочных шайб. Затем нужно приобретать новинки с рассчитанной толщиной.Для работы вам понадобится следующий набор инструментов:

  1. Автомобильные ключи.
  2. Ключ для откручивания свечей.
  3. Зонды (лучше вентилятор).
  4. Приспособление для отжима клапанов (регулировку можно без него, достаточно хорошей плоской отвертки).
  5. Шайбы регулировочные (может быть набор разных размеров).
  6. Прокладка под крышкой.
  7. Тряпки.

Стоимость набора не менее 2000 рублей, поэтому дешевле будет покупать по отдельности.Одна шайба стоит 30-35 рублей. На регулировку может понадобиться максимум 8 штук, то есть не более 300 руб. А стоимость регулировки клапанов на ВАЗ-2114 на СТО в 2-3 раза больше. Подумайте, а может, стоит немного переплатить и доверить работу профессионалам?

Подготовительные работы

Для подготовки к работе требуется ряд действий:

  1. Установите автомобиль на ровную площадку.
  2. Дайте двигателю остыть до 20 градусов. Если нужно сделать это быстро, можно использовать для обдува бытовой вентилятор.
  3. Снимите боковую пластиковую крышку, закрывающую шестерню газораспределительного механизма. Для этого воспользуйтесь ключом на 10 - открутите три болта крепления.
  4. Снимите верхнюю металлическую крышку с головки блока.
  5. Вытрите поверхности излишков моторного масла.
  6. Осмотреть распределительный вал, кулачки, шкив на предмет задиров, следов износа и других дефектов.
  7. Чтобы легче было прокручивать коленвал, выкручиваем все свечи.

Проверка зазоров

Перед тем, как приступить к регулировке клапанов на ВАЗ-2114, нужно проверить зазоры.Для проверки зазоров в системе газораспределения потребуется:

  1. Совместите метку на шкиве распределительного вала с выступом на корпусе головки блока цилиндров. Итак, вы устанавливаете верхнюю мертвую точку на первый цилиндр.
  2. Для вращения коленвала можно использовать ключ на 19. А можно сделать проще - приподнять правую сторону, включить пятую передачу и повернуть колесо.
  3. Для удобства напротив отметки, которая уже есть на шкиве, сделайте еще один мелом или маркером.Главное, чтобы это было хорошо видно.
  4. В этом положении измерьте зазоры, считая от шкива распределительного вала, на 1 (выпускном) и 3 (впускном) клапанах. Для этого установите щуп на 0,35 в первом зазоре. Он должен войти, едва касаясь металлических поверхностей. Сил для этого делать не нужно.
  5. После проверки второго и пятого клапанов - поверните шкив распределительного вала на 180 градусов.
  6. Поверните распределительный вал еще на 180 градусов и проверьте зазоры в 6 и 8 клапанах.
  7. Последняя проверка 4 и 7 - для этого проверните распределительный вал еще на пол-оборота.

Выбор новых шайб

Для определения правильного зазора потребуются некоторые расчеты. Чтобы рассчитать размер новой шайбы, вам понадобится микрометр. Нам нужно рассмотреть на примере, как подбираются новые шайбы:

  1. Замерив зазор, вы обнаружили, что он не 0,35 мм, а 0,45 мм. Это больше нормы в 0,10 мм.
  2. При снятии шайбы метка 3.На его дне отмечена отметка 70 мм. Если метки не видно, произведите измерение микрометром.
  3. Чтобы рассчитать толщину новой шайбы, нужно прибавить разницу зазора к старой: 0,10 мм +3,70 мм = 3,80 мм.
  4. Если нет шайбы толщиной 3,80 мм, можно установить 3,75 или 3,85 (допустимое отклонение от нормы).

Если в расчете получено число, не кратное 0,05, необходимо выбрать размер шайбы, наиболее близкий к значению.Установите новую шайбу вместо старой, на этом регулировка клапанов на ВАЗ-2114 завершена.

p>

замена рулевых наконечников своими руками

В статье вы узнаете, как водить ВАЗ 2114, происходит замена рулевых наконечников. И даже самые неожиданные ситуации, которые могут возникнуть в процессе ремонта, будут учтены. К сожалению, их очень много. Чем старше автомобиль и чем чаще он эксплуатируется, тем больше изнашиваются его детали.Причем больше всего страдают элементы подвески и рулевого управления. Причина этого, конечно же, кроется в качестве дорог. На каждую неровность автомобиля реагируют элементы. И есть такие неровности, от которых страдает даже тело, оно начинает деформироваться. Но теперь не об этом, а речь пойдет о рулевом.

Рулевое управление ВАЗ 2114

Впервые такая схема была применена на ВАЗ модели 2108. Это первая машина, имевшая передний привод (в отечественном автомобилестроении).Классическая подвеска типа McPherson в сочетании с рулевой рейкой и шестеренчатым типом показывает отличные результаты. Если сравнивать по ощущениям, то в переднеприводных машинах руль даже на месте вращается очень легко, чем в моделях ВАЗ 2101-2107. Кроме того, рулевая колонка на ВАЗ 2114 травмоопасна, о замене рулевых наконечников речь пойдет в статье. Как и при лобовом столкновении, он складывается и не доходит до водителя. Совершенно другая история с рулевым на такую ​​же копейку.Длинный вал соединяет рулевое колесо и коробку передач.

В результате удара лба о лоб этот вал мог насквозь проткнуть водителя. Рулевая рейка в переднеприводных автомобилях крепится к перегородке, разделяющей салон и моторный отсек. Привод осуществляется от рулевого колеса, которым управляет водитель. Движение передается через реечную коробку передач на два звена, которые связаны с шарнирами стоек амортизаторов.Эти стержни не сплошные, основная их часть подвижно закреплена на рельсе. Внешние края имеют шаровые опоры. Соединение с основной частью стержня резьбовое, есть возможность регулировки общей длины. А теперь о том, как заменить рулевые наконечники на ВАЗ 2114 самостоятельно и быстро.

Стандартные инструменты для замены рулевых наконечников

Для замены рулевых наконечников требуется стандартный набор инструментов. Пассатижи и гаечный ключ на «19» для откручивания гайки крепления наконечника к поворотному кулаку амортизатора.С помощью плоскогубцев удобно открывать и вытаскивать шплинт, фиксирующий гайку на резьбе. Также понадобится домкрат, ключи на «17», «24», «27».

Это весь набор инструментов, который можно найти в любом гараже. Но владеть только этими инструментами будет недостаточно. Потребуется еще несколько аксессуаров, их можно найти в любом магазине автозапчастей. Давайте подробнее рассмотрим, что еще можно найти полезным, ведь поменять рулевые наконечники на ВАЗ 2114 без спецтехники вряд ли получится.

Специальные инструменты

Разумеется, присутствие проникающей смазки крайне предпочтительно. Ей нужно обработать все без исключения резьбовые соединения, чтобы при разборке не возникло проблем с откручиванием гаек. Также желательно иметь специальный съемник для наконечников. Он состоит из обода, который надевается на поворотный кулак, и болта с шариком в верхней части, если смотреть на съемник во время снятия наконечника.

Если проникающей смазки нет или она недостаточна, что вполне возможно, понадобится газовый баллончик с форсункой.В крайнем случае можно использовать газовую плиту, которая устанавливается на кухне. Как пользоваться этими устройствами, будет рассказано ниже. Также необходимо иметь штангенциркуль для измерения.

Подготовка к ремонту

Установите автомобиль максимально плавно, выжмите рычаг ручного тормоза, чтобы заблокировать задние колеса. Под них необходимо установить специальные упоры. Ремонт желательно провести сначала с одной стороны, а после переезда - со второй. Сразу ослабьте болты, которыми колеса крепятся к ступицам.После этого всю переднюю часть автомобиля следует поднять над землей таким образом, чтобы они находились на небольшом расстоянии от поверхности колеса ВАЗ 2114. Замена рулевых наконечников производится при навешивании передней части автомобиля.

Снимите колесо, открутите руль в нужном направлении. Если поменять наконечник влево, руль повернется вправо. И, наоборот, при замене правого наконечника руль поворачивается влево. В такой ситуации произвести ремонт намного проще.Заранее, даже желательно за несколько дней до начала работ, необходимо нанести проникающую смазку на все резьбовые соединения. От этого зависит, насколько быстро вы сделаете ремонт.

Снятие рулевого наконечника

С помощью плоскогубцев необходимо открыть шплинт и вытащить его. Ключ на "19" закручиваем гайку. Если возможно, лучше установить новый шплинт и гайку позже. Затем наденьте на палец специальный съемник. Убедитесь, что он был установлен правильно, чтобы потом он не оторвался.Теперь ключом на «17» поверните болт на съемнике. Медленно вращайте его до тех пор, пока палец кончика не выскочит из оси. Но перед этим необходимо ослабить гайки, которыми наконечник крепится к основной части рулевой тяги ВАЗ 2114. Замена рулевых наконечников производится в таком порядке.

Если вы не можете этого сделать, то прочтите инструкцию, которая будет дана чуть ниже. Тщательно измерьте расстояние между серединой пальца и началом гайки, которая находится снаружи.Это поможет вам максимально точно установить прохождение колес. Обратите внимание на то, что регулировку желательно производить на СТО, так как точно установить углы схождения все равно невозможно, будет неравномерный износ протектора покрышек, уход автомобиля в сбоку и прочие «прелести». А вот как проверить рулевые наконечники ВАЗ 2114? Достаточно повернуть их вручную, если есть заклинивание или движение на петле слишком легкое, пора менять элементы.

Что делать, если я не могу открутить регулировочные гайки?

Да, на старых автомобилях со значительным пробегом это можно наблюдать. Вряд ли каждый водитель следит за состоянием резьбовых соединений, поэтому со временем они загрязняются и их становится очень сложно открутить. Приходится прибегать к хитростям, которые только усложняют ремонт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
