Регулировка фар Лада Калина своими руками: фото, видео
В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.
Видео о регулировке фар на Калине:
Видео расскажет, как отрегулировать фары на Ладе Калине. Даны основные рекомендации по процессу регулировки.
Содержание
- 1 Причины регулировки фар
- 1.1 Процесс регулировки фар на Калине
- 2 Выводы
Причины регулировки фар
Положение фар при финальной регулировке
Многие автолюбители не понимают, почему и зачем регулировать фары.
Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.
Именно с этой целью, на автомобиле устанавливаются корректоры фар. Если их не хватает для полной регулировки, то необходимо откорректировать свет вручную при помощи регулировки блок-фар по креплениям.
Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.
Процесс регулировки фар на Калине
Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.
Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника.
Посадите помощника за руль.
Процесс регулировке на воротах гаража
Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

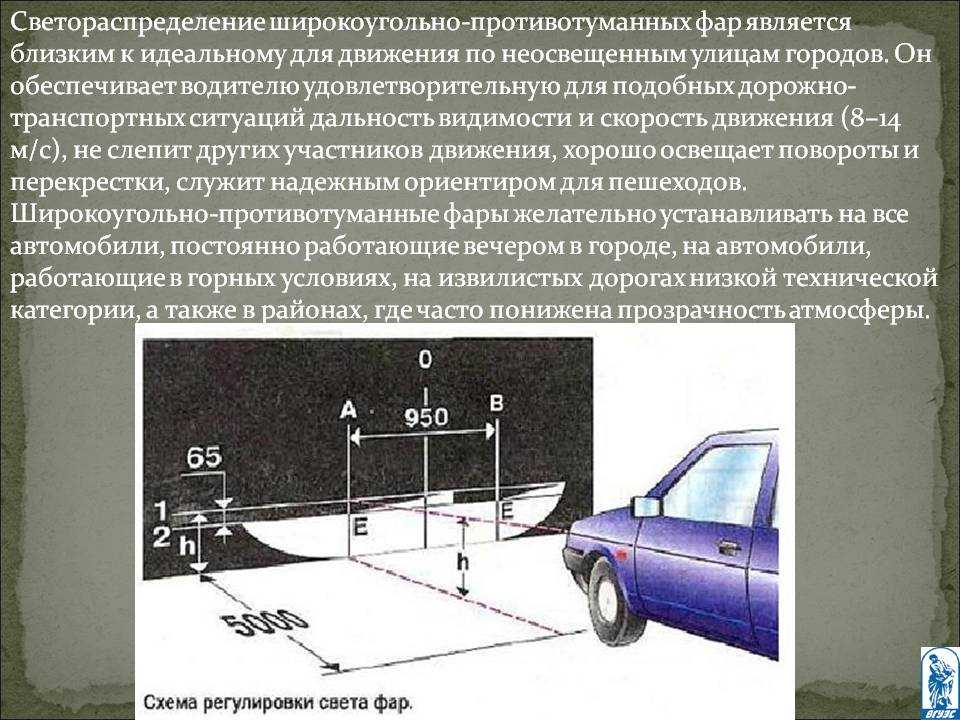

Разметка на стене при регулировке фар
Рассмотрим, как отрегулировать свет фар на Ладе Калине:
- Проверяем и доводим давление шин до нормы.
- Расстояние между стеной и автомобилем должно составлять 5 метров.
- Наносим разметку как на рисунке выше.
- Открываем капот и откручиваем верхнее крепление фар.
- Для каждой блок-фары регулируем отдельно пучок света.
Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.
- Выставляет фары согласно нормативу, который указан в сервисной книге. Если его нет, то можно воспользоваться рисунком ниже.
- Затягиваем крепления фары и закрываем капот.
Выводы
Регулировку положения света фар необходимо делать каждые 20 000 км пробега или по необходимости.
Как показывает практика, на Ладе Калине эта регулировочная операция понадобится не часто, поскольку отклонение от нормы происходит редко, в большинстве случаев из-за дорожно-транспортных происшествий.
почему плохо светят, схема, как настроить своими руками
Содержание
- 1 Когда нужна регулировка фар на Лада Калина 1
- 2 Что нужно для настройки фар на Калине 1
- 3 Подготовка к регулировке фар на Калине 1
- 4 Схема регулировки фар на Калине
- 5 Способы регулировки света фар на Калине
- 5.1 Как регулировать фары на Калине по высоте
- 5.2 Как настроить фары на Калине по горизонтали
- 6 Как регулировать фары на Калине 1
- 6.1 Регулировка дальнего света фар на Калине
- 6.2 Регулировка ближнего света фар на Калине
- 6.3 Как регулировать противотуманные фары на Калине
- 7 Полезные советы
- 8 Заключение
Регулировка фар Калина 1 и 2 эффективно решает проблему недостаточной освещенности в темное время суток на дорогах.
Процедура сокращает расход времени и средств, затраты на проведение подобных работ нужны минимальные. Главное – учитывать, что для каждого авто есть свои технические условия эксплуатации – с ними можно ознакомиться в руководстве. Тем водителям, которые привыкли все делать сами, нужен практический обзор по настройке автомобиля. Сложные инструменты не нужны, сами работы в выполнении довольно простые.
Когда нужна регулировка фар на Лада Калина 1
Поднять свет фар на Калине стоит для улучшения качества освещения в темное время суток. Правильно выполнять настройки не трудно, но работать важно по схеме, поскольку некорректные регулировки только снизят видимость на дороге.
Оптику выставляют обычно по стандартной схеме. Самодеятельность противопоказана, поскольку минимальные нарушения угла наклона приводят к ослеплению других участников движения. Такие ситуации в разы повышают риски ДТП на дорогах, усложняют выполнение встречных разъездов.
Важно! За качеством освещения обязательно тщательно следить, иначе не избежать аварий.
Регулировки решают сложности, которые возникают в результате некорректных заводских настроек фар на Калине
Регулировки показаны также в ряде других случаев, помимо недостаточной освещенности дорожного полотна. Их проводят после установки новых противотуманок, ламп, отражателей, нуждающихся в дополнительных настройках, в результате замены шин, дисков. Если недавно произошло ДТП, и поврежден перед кузова, свет тоже нужно будет подрегулировать. Аналогично – в случае ремонта, замены элементов подвески. Это именно тот случай, когда лучше немного перестраховаться – тем более, что это не сложно.
Важно! Регулировки света на Калине простые в проведении, но нужно работать по инструкции и строго следовать схеме.
Что нужно для настройки фар на Калине 1
Набор инструмента для обслуживания Калины нужен простой, но готовить его следует заранее, чтобы потом ничего не отвлекало. Как правило, достаточно стандартного чемоданчика, который всегда лежит в багажнике. На всякий случай желательно сразу подготовить домкрат, знак аварийной остановки.
С фарами работать не сложно, главное – действовать аккуратно
Подготовка к регулировке фар на Калине 1
Регулировка фар на Калине 2 и 1 начинается с подготовки. Новичку стоит изучить руководство или посмотреть видео – так будет понятно, в какой именно последовательности действовать, даже если знаний, навыков, опыта нет.
Общая схема действий:
- Ровно выставить кузов, протестировать текущее давление в шинах – параметр должен строго отвечать оптимальным критериям.
- Удалить всю грязь с оптики – масло, пыль, прочие вещества. Обычно используют простую воду, если ее недостаточно, можно взять растворитель на органической основе.
- Промазать винты регулировки жидкостью с проникающими свойствами, обработать крепления, проверить надежность фиксации оптики в специально предназначенных для этого нишах.
Финальный этап – очередной тест давления в шинах. Если есть потребность выполнить регулировку, авто ставят на ровной площадке (строгое требование), после делают на стене рядом вертикальную разметку, тестируют давление внутри шин.
Наглядные схемы расчета радиуса падения освещения и необходимая разметка помогает выполнить работы своими руками
Важно! Новичку для повышения эффективности работ лучше будет выполнять обслуживание с помощником.
Схема регулировки фар на Калине
Если плохо светят фары на Калине, действовать можно по разным схемам. Для начала нужно подъехать к стене и остановиться, выдержав интервал в 2 м. Потом нанести центр авто на стену, разместить осевые части ламп по оптимальной разметке, обозначить расстояния от полотна дорог до нужных осветительных приборов. От центра светового потока размечают расстояние до центра автомобиля, линию нужно делать на несколько сантиметров ниже первой.
Отогнать машину от стены до 7 м. Те точки, которые соответствуют центральным областям фар, соединить, используя ровные линии. Дополнить ее несколькими вертикальными отрезками. По мере окончания разметочных работ приступить к регулировкам.
Лучше всего выполнять работы у стены – так будет проще и точнее
Способы регулировки света фар на Калине
Настраивать оптику Калины можно просто вручную, на стенде или с применением специального аппарата.
Самый удобный вариант – стенд, но он доступен не всегда. Направленность светового потока, которую можно выставлять – высота или вертикаль.
Как регулировать фары на Калине по высоте
Чтобы улучшить свет по высоте, нужно измерить расстояние от пола до центральных зон фар. Потом с учетом полученных данных проводят линию на экране с отступом в 60 мм, делают вторую. Дополнительно рисуют вертикально размещенные отрезки-линии по центрам прожекторов, еще одну выполняют на равном удалении от них обеих.
Важно! Регулятор направления пучков света от фар выставлять при настройках следует в позиции минимальной загрузки машины.
Прикрыть лампу картонным листом, включить ближний свет. Начать регулировать направления световых пучков от открытых фар, поочередно изменяя положения (удобно использовать отвертку крестообразного типа).
Хороший дальний свет определяют высотные регулировки
Как настроить фары на Калине по горизонтали
Отклонения пучков света от фар, которые возникают в горизонтальных плоскостях, настраивают, используя отверстия поперечин, расположенные в продольном направлении оси авто.
Вращением винта на корпусе выставляют по высоте светового пучка.
Верхняя область пятна обязательно должна четко совпадать со второй линией экрана, зона излома светового пучка – с расположенной по центру чертой фары в вертикальном направлении. Аналогично выставляют положения пятен другой фары. Снова включают ближний свет, проверяют правильность выполнения действий.
Как регулировать фары на Калине 1
Для настройки оптимально подходят стандартные схемы Калины 1, 2 и других автомобилей. Они расписаны в руководстве по эксплуатации транспортного средства. Обязательно создание разметок на стенах – так работать проще, а результаты получаются более точными.
Регулировка дальнего света фар на Калине
Когда разметка будет примерно готова, фары включают оптимальным способом. Важно, чтобы свет не мешал человеку выполнять работы, то есть не ослеплял.
Важно правильно выставить угол – в норме он совпадает с горизонтально расположенной на стенах линией. Чтобы получить оптимально направленный световой поток, винты начинают вращать с тыла оптического прибора, от подкапотного пространства.
Важно! Регулировки обязательно должны быть поочередными – сразу корректно настроить обе фары невозможно.
Ровная стена – отличное место для выполнения разметки регулировок
Регулировка ближнего света фар на Калине
Свет дальней и ближней направленности регулируют по отдельности. Вертикальные поверхности до начала настроек подготавливают – они должны быть ровными, гладкими. Есть требования к интервалам – 10 м. Порядок настроек:
- Автомобиль сначала заправляют – этого достаточно для подготовки к работе.
- Ищут области фиксации реальных точек центром, потом их соединяют, проводят ниже основной линии дополнительную.
- Отгоняют авто на 10 м, регулятор ставят на ноль.
Пучок света, идущий от главной оптики, выполняет роль верхней границы настроечной линии.
Как регулировать противотуманные фары на Калине
Противотуманный свет настраивают, когда в этом есть необходимость – за счет вращения в вертикальном и горизонтальном направлении.
Важно! Сначала ослабляют болты креплений, потом регулируют противотуманные фары.
Порядок действий:
- Выставить машину на ровную поверхность, настроить оптимальное расстояние по оси. Она должна идти перпендикулярно относительно площадки с разметкой.
- Протестировать показатели давления внутри шин – они должны быть в норме (а пружины стоять на местах).
- Сделать замеры удаленности от центрального участка противотуманной оптики до основы площадки (пола).
- Отметить горизонтальную линию с учетом предварительных замеров (все разметки делают на стене).
- Включить ближний свет, расставить вертикальные отметки, разметить центры.
- Включить ближний свет, отключить противотуманки.
Оптику фиксируют в параллельном положении по отношению к продольной оси машины. На стенах размечают линии так, чтобы они делили авто надвое, дополнительно создают пару полос на 10 см ниже первой. Измеряют расстояние от грунта до противотуманной автофары, потом от центра авто до основной лампы.
