Провода для прикуривания автомобиля своими руками: Провода для прикуривания своими руками: крокодилы, изоляция

От покупки готовых прикуривателей автолюбителей удерживает их низкое качество, которые порой приходят в негодность после первого использования. Поэтому следует знать, как выбрать качественные провода для прикуривания.

При покупке нужно руководствоваться такими критериями:

• в первую очередь следует уяснить, что качественные изделия не могут стоить дешево: хороший материал стоит дорого, а зажимы имеют сложную конструкцию;
• высокая цена не гарантирует качество, но если вы решились на дорогую покупку, то следует с особой придирчивостью осматривать товар, чтобы убедиться в его высоком качестве;
• можно проходить мимо изделий, у которых некачественная или неразборчивая надпись;
• если в перечне технических параметров какого-то не хватает, то нужно уточнять у продавца: иногда все параметры указываются только в сертификате изделия.

Эти правила известны всем, но многие ими пренебрегают из-за нехватки времени и стеснения, хотя это поможет избежать проблем в будущем (Avtozvuk. ua — База Автозвука).

Готовые прикуриватели нужно покупать с техническими параметрами несколько завышенными, чтобы они гарантировано подошли.

Провода для прикуривания должны отвечать следующим требованиям:

1. Длина проводов не должна быть меньше 1,5 метра, так как борта машин будут соприкасаться, что недопустимо. При очень длинном проводе возможны большие потери напряжения, пока ток будет идти от донора к реципиенту. Допускается длина в пределах от 2 до 4 метров.
2. Диаметр проводов не должен быть меньше 6 мм. Следует искать кабель, сечение которого должно составлять 9-12 мм. Хотя он стоит дороже, но не стоит на этом экономить. Сечение влияет на силу передаваемого тока: чем оно толще, тем более сильный ток может проходить по проводам.
3. Идеальным материалом для зажимов (крокодилов) является медь. Поэтому не стоит покупать крокодилы из более дешевых материалов. Определить, что провода изготовлены из меди можно по их весу — они должны быть тяжелыми.
4. Пусковой ток должен быть равным 200 А.

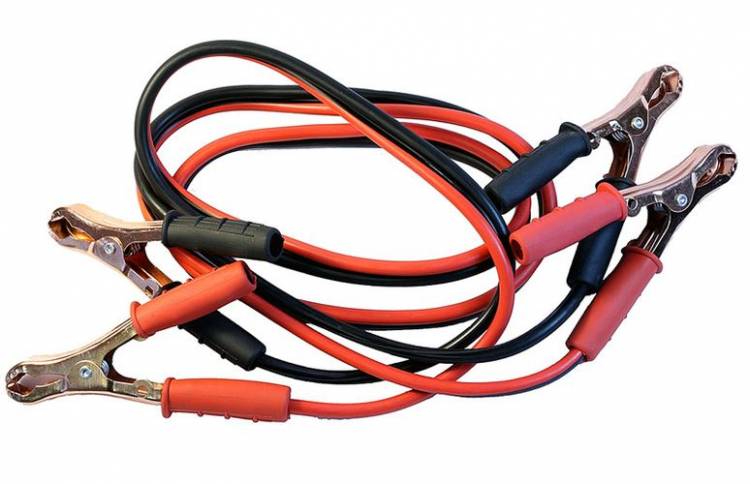

   Внешний вид качественных прикуривателей

5. Во время прикуривания неизбежны потери напряжения, но они не должны превышать 2,3 В, если шнур длиной 1,5 метра. На выходе напряжение не должно быть ниже 9 В.
6. Особое внимание следует уделять соединениям – это самые уязвимые места в электросхемах. В нашем случае – это стыки проводов и крокодилов. Выбирать нужно прикуриватель, у которого прикуривающий кабель припаян к зажиму.
7. Крокодилы должны иметь большие площадки, чтобы обеспечить лучший контакт. Обратить внимание нужно на силу зажима. Если захват будет слабым, он не удержит крокодилы при прикуривании. Если зажимы соскочат, может произойти короткое замыкание, которое может привести к неприятным последствиям.
8. Важно также обратить внимание на качество изоляции. Прикуриватель приходится использовать чаще всего зимой при морозе. Некачественная обмотка лопается, пропускает ток и повреждает кабель. Лучшим вариантом является силиконовая резина.

Если вы нашли прикуриватели, отвечающие этим требованиям, но производитель неизвестный, можно смело их покупать, так как они точно не подведут.

Самостоятельное изготовление проводов для прикуривания

Найти качественные провода для прикуривания довольно сложно, порой проще и быстрее их смастерить своими руками. Для этого не понадобится специальных знаний, и сделать их может любой автолюбитель.

Для изготовления средства для прикуривания необходимо закупить необходимые материалы. Провод длиной 6 метров сечением не менее 9 мм, его потом можно будет разрезать на два по три метра. Сечение более 10 мм сможет выдержать высокие нагрузки.

Важно, чтобы у проводов была надежная изоляция. Это должна быть силиконовая или морозостойкая резина, маркируемая как ХЛ. Иначе, в морозы изоляция будет ломаться, не будет качественно пропускать ток, и защищать провода.

Важным шагом является изготовление крокодилов для клемм АКБ. Лучше приобретать сварочные зажимы для заземления. У них крепкий корпус, который не деформируется со временем. Благодаря мощной пружине, которая установлена на крокодилах, падение напряжение в месте контакта будет меньше. Правда, зажимы нужно доработать, так как они имеют небольшую площадь контакта, если учесть форму клемм аккумуляторной батареи

Аккумуляторная клемма закругленная и вытянутая, на крокодиле она должна соответствовать формой. Иначе зажим будет касаться клемм небольшой площадью и пользы от толстого провода не будет, так как будет потеря напряжения.Припаиваемые провода нужно расплющить, тем самым, увеличив площадь контактов и уменьшив потерю тока.

Можно купить обычные зажимы, улучшив их установкой медных пластин. Толщина пластин должна быть 1,5 — 2 мм. Выгнуть их можно с помощью плоскогубцев. После придания необходимой формы, пластины можно закрепить на крокодилах. В качестве крепежного материала оптимальным вариантом будут клепки или стальные винты. Чтобы повысить эффективность зажимов, прижимные части желательно соединить с помощью специального провода «АМГ».

На последнем этапе нужно припаять крокодилы к проводам. Перед тем как припаивать детали, необходимо припаиваемую часть зажима и провода пролудить (нанести олово). Далее мощным паяльником следует осуществить соединение. Качественное припаивание обеспечит тугоплавкий припой и нейтральный флюс.

Следуя данным рекомендациям, можно обеспечить свой автомобиль надежными и долговечными проводами для прикуривания, изготовленными своими руками.

 Загрузка …

Видео «Самодельные провода для прикуривания»

В этом видео демонстрируется, как изготовить провода для прикуривания своими руками (автор — Евгений Семенов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Провода для прикуривания своими руками: инструкция, советы

Много кабелей, которые есть сегодня в продаже, на самом деле не могут должным образом выполнять свои функции. Между тем, иногда можно сделать такое устройство своими руками.

Как понять, что фабричные провода не годятся для запуска машины с севшим аккумулятором? Суть претензий проста: из-за тонкого провода и плохого контакта в зажимах-крокодилах в кабеле теряется часть энергии, которую батарея донора должна передать на бастующий автомобиль. В некачественных проводах падение напряжения составляет до 3 – 5 вольт, то есть беспомощная машина фактически получает от донора вместо помощи… как бы еще один посаженный до 9 – 8 вольт аккумулятор.

Провода для прикуривания выбирают по трем главным критериям: прочность “крокодилов”, диаметр медной жилы кабеля и ее крепление к зажимам

Читайте также: Нужно ли прогревать двигатель зимой

К счастью, есть несколько внешних признаков, по которым можно отличить кабель для прикуривания, который не стоит покупать.

• Зажимы-крокодилы сделаны из тонкой мягкой бляхи; в местах, где должен происходить контакт с клеммами АКБ – лишь тонкая кромка металла. Такие зажимы не обеспечат прохождение тока 200 – 300 ампер, который нужен стартеру морозным утром.
• Усилие на крокодилах слабое. Для преодоления усилия пружин на «челюстях» качественного зажима нужно приложить заметное усилие всех пальцев руки.
• Токовая жила провода сделана ненадежно, контактирует с небольшой площадью поверхности. В месте плохого контакта провод и зажим будут нагреваться и “сажать” напряжение. В идеале провод должен быть подсоединен к обеим «челюстям» зажима-крокодила, соединение – путем плотной завальцовки или резьбовым креплением.
• Токовая жила провода слишком тонкая. Во внешнем толстом проводе на самом деле толстым может быть лишь слой изоляции, при том что нужен суммарный диаметр медной “сердцевины” не менее 4,5 – 5 мм.

Определенным сигналом низкого качества кабеля станет невысокая цена, ведь в этом изделии используются компоненты, которые не могут быть дешевыми – медный провод большого сечения и прочные зажимы.

Такой вид имеют идеальные провода, изготовленные руками автовладельца – заядлого перфекциониста

Что надо купить

Комплектующих для изготовления стартового кабеля требуется не так уж и много. Удобно, что все из них (или почти все) можно купить в одном месте, чаще всего это будет строительный супермаркет или магазин для профессионалов автосервиса, электриков или сварщиков. Потому что скорее всего вы будете покупать сварочный кабель и зажимы для заземления при электросварке.

Читайте также: Если сел аккумулятор в авто: как выбрать провода для подкуривания

С конкретной конструкцией самого сложного места кабеля – соединения провода с “крокодилами” – проще всего определяться после ознакомления с ассортиментом магазина. Точнее, все зависит от того, какой тип подсоединения предусмотрен в конструкции зажимов. Это может быть, как упоминалось выше, либо вальцовка, либо резьбовое соединение.

Крокодилы для сварочных работ неплохого качества и зажим (четвертое фото), доработанный для лучшего контакта с клеммами АКБ

Итак, чтобы сделать провода для прикуривания авто своими руками, вам понадобится купить:

• Изолированный кабель сечением 12 – 35 мм². Важно не ошибиться с длиной. При слишком коротком кабеле придется подгонять машины близко друг к другу, а в длинном большие потери драгоценных вольт на внутреннее сопротивление. Да и цена каждого метра достойна внимания. Минимально удобная длина – 2,5 – 3,0 м.
• Зажимы – 4 шт. Они должны быть максимально прочными и с тугой пружиной. Лучше всего выбирать “крокодилы” не штампованные из листа металла, а литые – и с максимально широкими губками для большей площади контакта с клеммой АКБ.
• Резьбовые крепежные детали (согласно конструкции “крокодилов”).
• Термоусадочная трубка черного и красного цветов для изоляции зажимов и обозначения “плюсового” и “минусового” проводов.
• Смазку для клемм – для защиты от коррозии места соединения проводов с зажимами.

Иногда тип соединения придется доработать, применив болты и гайки большего диаметра. Как вариант подачи напряжения на обе “челюсти” зажима – не раздваивать жилу кабеля, а создание отдельной перемычки на вторую “челюсть”.

Как удешевить пусковой кабель

Весомым минусом самодельного кабеля может стать цена – скорее всего, он выйдет дороже магазинного варианта. Самым весомым пунктом в калькуляции станет кабель, особенно если вы выберете провод большого сечения в качественной резиновой (например, тип КГ) или силиконовой изоляции, которая не “дубеет” на морозе.

Подобный фабричный кабель лучше не покупать: хрупкие зажимы с малой площадью прилегания к клеммам АКБ и тонкий провод, который не пропустит нужный ток

Но есть способ удешевить комплектацию. Во-первых, учтите объем вашего двигателя. Если у вас небольшая малолитражка, и вы не планируете подкуривать вашим кабелем соседский “УАЗик”, берите минимально возможный диаметр меди – 4 – 5 мм, это около 12 – 15 кв. см в сечении. В условиях украинской зимы этого будет достаточно для холодного старта двигателя объемом 1,0 – 1,5 л. И во-вторых, кабель можно поискать не в магазине, куда его привезли с фабрики, а на рынке, куда его принесли из родительского гаража или из дедовской кладовой. Соответственно, и цена будет совсем другой.

Рекомендация Авто24

Если доверия к фабричным проводам у вас нет совсем, но есть сомнения также и относительно собственного успеха как электрослесаря, попробуйте договориться с профессиональным электриком. Например, одним из работающих на стройке (с автомобильным электриком договориться будет гораздо сложнее – они как правило загружены работой). Купите провода и крокодилы надлежащего качества, а профессионал пусть соединит их в одно целое – согласно нашим рекомендациям и собственному опыту.

Читайте также: Как сделать зарядное для АКБ своими руками​​​​​​​

Как подключить световые полосы в вашем автомобиле

Подключить световые полосы в вашем автомобиле не так сложно, как может показаться. Есть несколько различных методов, которые вы можете использовать для их подключения, и сейчас мы рассмотрим каждый из них. Первый способ самый простой и вообще не требует инструментов; однако второй метод требует некоторых основных инструментов, таких как дрель и инструмент для зачистки проводов. Мы покажем вам, как сделать и то, и другое!

Определение местоположения ленточных светильников

Во-первых, необходимо определить, где именно вы хотите установить осветительные приборы. Вы хотите выбрать плоское место, где есть место для провода, но оно не мешает вам.

После того, как вы определились, где вы собираетесь разместить их, перепроверьте и убедитесь, что вы довольны размещением. Вы хотите убедиться, что у вас будет доступ к свету, если по какой-либо причине потребуется его замена или регулировка в будущем.

Установка провода

После того, как вы определились с местом и убедились, что места достаточно, приступайте к отрезанию провода от полосы света. Вы хотите убедиться, что оставили себе немного лишнего провода на случай, если он понадобится для регулировок позже.

После того, как вы отрежете фары от полосы, проложите новый кабель под панелями автомобиля и за ними, если это необходимо. Убедитесь, что они скрыты, когда закончите протягивать их, но не затягивайте болты над или рядом с этими проводами, так как это может привести к повреждению.

Теперь, когда вы проложили все провода, пришло время решить, где будет установлена ​​каждая полоса света и что они будут освещать в вашем автомобиле.

Закрепите полосу света в автомобиле

После того, как вы решили, где будет установлена ​​каждая из них, используйте немного суперклея, чтобы прикрепить все провода на место, и убедитесь, что они надежно закреплены, прежде чем переходить к следующему шагу.

Теперь, когда все ваши кабели приклеены на место, установите каждую лампу, используя стяжки или изоленту вокруг провода и вокруг самой лампы, чтобы убедиться, что они надежно закреплены.

Проверка фар

После закрепления каждой полосы включите фары вашего автомобиля на несколько секунд, а затем снова выключите, чтобы проверить, не оторвались ли какие-либо из них или не выпали со своего места. Если что-то сдвинулось, вы хотите продолжить и снова закрепить его клеем или лентой и убедиться, что оно надежно закреплено.

Повторяйте этот процесс для каждой полосы света в вашем автомобиле, пока не будете удовлетворены результатами.

Наслаждайтесь новым освещением автомобиля

Теперь, когда вы знаете, как установить и подключить световые полосы в своем автомобиле, пришло время насладиться плодами своих трудов. Включите их и грейтесь в лучах их славы! И если что-то не так или они не включаются (что не должно происходить после тестирования), еще раз просмотрите этот пост в блоге для получения дополнительной помощи.

Убедитесь, что выбрали лучшие автомобильные полосы света

Ключом к поиску лучших автомобильных фар является знание ваших конкретных потребностей и бюджета. Если вам нужно много света для большого пространства, то покупайте как можно больше полос, чтобы они закрывали его полностью. Однако, если у вас меньшая площадь или более слабое освещение, узнайте, сколько энергии потребляет каждая полоса, чтобы не перекупить.

Помните, что чем выше мощность, тем больше энергии он потребляет, и вам нужно будет купить более крупный инвертор или аккумулятор. Если вы не уверены, какие полосы лучше всего подойдут для вашего автомобиля, свяжитесь с нашими специалистами по освещению в компании LED Lighting Unlimited уже сегодня! Они могут провести вас через все это и создать идеальную настройку освещения именно для вас.

Отказ от ответственности: Наши продукты соответствуют требованиям ROHS. Это означает, что мы знаем, что они могут содержать свинец, но не превышают допустимые количества.

12-вольтовые светодиодные гирлянды для автомобилей и лодок

Как установить собственные фары дальнего света

Фары дальнего света делают вождение в ночное время более безопасным, улучшая передний и периферийный обзор, и повышают ценность вашего автомобиля. Добавление дополнительного комплекта более мощных фонарей в передней части автомобиля, которые загораются, когда активируется переключатель дальнего света, обеспечивает дополнительное освещение и улучшает обзор при вождении в ночное время.

Фары дальнего света для бездорожья обычно активируются отдельным переключателем и не связаны с дальним светом. Они предназначены исключительно для ночного вождения по бездорожью и не должны использоваться на улице, поскольку они могут ослепить водителей. Их можно установить на стандартный бампер, внедорожный бампер или на багажник на крыше.

Качественные фары дальнего света могут стоить тысячи, и наем профессионала для их установки увеличивает расходы. К счастью, сделать это своими руками не так сложно, как кажется. С помощью основных инструментов это можно сделать в кратчайшие сроки.

Еще от Popular Mechanics

Идеально подойдет комплект светильников как с широким (заливным), так и с длинным узким (точечным) лучом. Определите свое использование, чтобы выбрать правильный свет. Есть много разных брендов, поэтому ищите известного производителя. Изучите, что используют международные команды по ралли и гонкам по бездорожью. Вы можете быть уверены, что эти фонари прошли испытания в самых тяжелых условиях. Популярные бренды включают Rigid Industries, Hella, Nilight и Lightforce.

Фары дальнего света обычно оцениваются в ваттах, или потребляемой мощности, и чем выше мощность, тем ярче свет. Существует три основных типа фар дальнего света: галогенные, светодиодные (светодиодные) и газоразрядные (разрядные высокой интенсивности). Каждый излучает разный тип света. Галогены дешевле, чем, скажем, газоразрядные лампы, но последние дают самый яркий луч на ватт мощности. (Примечание. Прежде чем приступать к установке, ознакомьтесь с местными законами об освещении, чтобы убедиться, что эти лампы разрешены для использования на улицах страны, в которой вы живете.)

Выберите подходящее место в автомобиле для фар. В некоторых штатах есть ограничения на установку фонарей, поэтому перед тем, как заняться этим проектом, свяжитесь с местными дорожными властями. Возможно, вам придется купить планку для крепления фонарей, которую можно приобрести в автомагазинах по цене около 40 долларов, которую можно прикрепить к существующему переднему крылу.

Большинство фар дальнего света поставляются в комплекте из двух фар, крепежных деталей и жгута проводов. Галогенные лампы самые дешевые и могут стоить от 50 до 500 долларов за комплект. Светодиоды будут дороже и обычно поставляются в виде одной световой полосы или набора из двух меньших ламп от 100 до более 1500 долларов за большую световую полосу. HID — самые дорогие, от 500 до 2000 долларов за комплект.

Если ваши новые фары дальнего света не поставляются с комплектом жгута проводов, вы можете приобрести его отдельно в автомобильном магазине всего за 25 долларов. В качестве альтернативы комплекту жгута проводов вы можете по отдельности собрать реле, переключатель на приборной панели, предохранитель (используя рекомендуемый размер для вашего освещения), тройник и достаточное количество проводов, чтобы добраться от переключателя на приборной панели до панели управления вашего автомобиля. аккумулятор, а затем к дальнему свету. Схема подключения поможет вам.

Чтобы установить новые фары, выполните следующие действия:

• Найдите подходящее место на приборной панели для переключателя. Переключатель активирует фары дальнего света, когда вы включаете дальний свет вашего автомобиля. Большинство автомобилей имеют выдвижной отсек для установки вспомогательных переключателей, но вам может потребоваться просверлить отверстие в приборной панели.

• Установите реле в моторном отсеке, поместив его как можно ближе к аккумулятору, избегая при этом зон чрезмерного выхлопа и горячих точек двигателя. Просверлите отверстие или используйте любые уже существующие отверстия для установки реле.

• Протяните заземляющий провод от реле к шасси или точке заземления. Обеспечьте надежное соединение, удалив краску, ржавчину или песок с точки заземления.

• Проложите провод от одной клеммы на переключателе приборной панели через брандмауэр (следуя ранее существовавшему жгуту или другому соответствующему отверстию) к проводу дальнего света на фаре вашего автомобиля (его можно найти с помощью простого измерительного прибора, когда дальний свет активирована или обратившись к электрической схеме, включенной в руководство по эксплуатации вашего автомобиля).

• Протяните провод соответствующего цвета от реле через брандмауэр и подключите его к другому контакту переключателя на приборной панели.

• Протяните провод от реле к фарам дальнего света. Каждый светильник также должен иметь заземляющий провод, подключенный к точке заземления или шасси.

• Протяните провод аккумулятора от реле к аккумулятору с предохранителем между ними.

• Проверьте, работают ли фары дальнего света на дальнем свете, а также проверьте работу переключателя на приборной панели.

• Наконец, отрегулируйте световые лучи. Лучше всего это делать ночью, чтобы вы могли оценить правильное положение огней для максимальной видимости. Бери гаечные ключи и катайся. Найдите длинный тихий участок дороги и отрегулируйте высоту лучей именно там, где вам нужно. Затяните регулировочные болты и готово.

Эта простая работа сэкономит вам деньги, сделает вашу машину безопаснее и доставит вам немного удовольствия от работы своими руками.
