Как сделать компрессор для покраски своими руками

Гусевский Андрей Анатольевич

Бытовые компрессоры для покраски

Бытовые компрессоры для покраски есть в большом количестве в сетях розничной торговли. Хотя стоит сказать, что их цена довольно высокая и зависит от производителя и его мощности.

Сегодня мы расскажем, как сделать компрессор для покраски в домашних условиях своими руками. В этом случае его цена будет не значительной, так же будет приведена инструкция в которой вы сможете посмотреть фото и видео и сделать все достаточно быстро и правильно.

Содержание статьи

Изготавливаем в домашних условиях

Для начала надо сделать правильный выбор компрессора для покраски. Это будет зависеть от объемов выполняемой работы. Если вы будете его применять в коммерческих целях и на этом зарабатывать деньги, тогда стоит его сделать более мощным.

Внимание: Чем выше мощность компрессора тем и выше его цена. Но если вы будете делать покраску машин или других не больших конструкций, тогда стоит остановиться на среднем диапазоне мощности.

Что понадобится и принцип работы

Мы будем собирать воздушный компрессор для покраски, беря за основу обычную камеру от транспортного средства/авто.

Для сборки самодельного компрессора нам понадобятся:

  • Камера транспортного средства/авто. Она будет играть в нашем агрегате роль ресивера.
  • Насос, лучше использовать его с устройством – манометром. Его роль будет заключаться в нагнетательных действиях.
  • Ремонтный комплект.
  • Шило для комфортной работы.

Теперь после подготовки всех частей мы можем начать сбор станции:

  • Первым этапом мы смотрим, не пропускает ли камера воздух, нет отверстий и пор в ней. Производим ее накачку. Если в процессе обнаружили разгерметизацию нашего объекта, то можно наклеить заплатки на нужные места, либо произвести лечение резиной сырого состояния.
  • Следующим шагом в ресивере делаем дыру. Для этих манипуляций нам и понадобится шило. Далее туда кладем сосок от камеры, он будет выполнять роль выхода струи воздуха при работе нашего устройства.
  • Факультативный штуцер мы приделываем и приклеиваем. Как раз для данной цели мы первоначально и заготовили наш ремонтный комплекс. Потом мы присоединяем сам штуцер. Чтобы убедиться, что воздух нормальным образом покидает емкость, нужно просто открутить ниппель.
  • Однако сам ниппель, установленный на камере мы трогать не будем, его роль будет заключаться в выполнении функции клапана, а также поддерживания необходимого уровня потока давления. Чтобы узнать объем давления, мы должны распылить красочный материал на поверхность. Если эмаль на металл кладется равномерными слоями, значит наша работа выполнена правильно и на высоком уровне.
  • Также определить уровень давления нам может помочь и манометр. Даже после включения аэрографа давление должно быть также равномерным.

Сам процесс сборки самодельного компрессора для покраски относительно простой и не требует особых знаний и умений, однако его комфортность и удобство начинает сразу же ощущаться. Намного проще осуществлять красочные работы с помощью аэрографа, чем использовать баллон.

Внимание: К последним советам можно добавить, что нужно внимательно следить, чтобы в камеру транспортного средства никоим образом не попадали потоки пыли или жидкости.

Если эти элементы все же туда проберутся, то придется готовить краску для работы заново. При правильной работе компрессора он будет служить длительный промежуток времени, однако при возможности и желании воздух стоит накачивать  в автоматическом режиме, это намного удобнее и проще.

Собираем компрессор своими руками на полупрофессиональном уровне

Существует возможность собрать такой агрегат, который по своим свойства никак не будет проигрывать специальным компрессорам от ведущих разработчиков.

За основу мы будем брать обычный холодильник.

Для выполнения работы понадобится ряд запчастей и агрегатов, а именно: ресивер, фильтр, разнообразные переходники, масло, переключатели и другие части, с которыми мы познакомимся далее. Рассмотрим сам принцип работы данного агрегата.

Принцип работы самодельного компрессора

  • Чтобы делать процесс намного проще, движком нашего агрегата будет выступать компрессор от обычного холодильника, который был произведен в Советском Союзе. Несомненным плюсом является присутствие реле нагнетательной установки. Отечественные холодильники обладают большим уровнем давления, чем их зарубежные аналоги, что является важным преимуществом. После того как был вынут блок, его необходимо подготовить к эксплуатации, нужно произвести чистку от слоя коррозии.
  • Для таких работ используем преобразователь коррозии, чтобы реакции окисления прекратили осуществляться. Так мы произвели подготовительную работу моторчика.

Сделав все необходимые подготовительные мероприятия, мы можем начать производить смену масла. Ведь если особо не лукавить, то почти никакая холодильная установка за долгие годы непрерывной эксплуатации никогда не подвергалась смене масла. Такое решение оправдывает себя, так при данных работах наш механизм защищен от внешнего воздуха в полном объеме.

  • Для смены масла мы берем материал из полусинтетики. Он по своим свойствам ничем не отличается от масла компрессора и содержит нужные нам добавки.
  • Вторым шагом, мы должны отыскать на нашем компрессоре три трубочки, две из них будут находиться в открытом состоянии, вторая в запаянном состоянии. В работе нашей установки первый две трубочки будут служить для нагнетания воздуха в разные стороны (он будет входить и выходить). Чтобы определить ход воздушных масс, нужно включить нашу нагнетательную установку в сеть. Далее мы внимательно смотрим, где воздух всасывается, а в каком месте он наоборот покидает наш агрегат.
  • Трубка, которая находится в запаянном состоянии, будет выполнять роль смены масла. Отсюда мы должны избавиться от ее закрытой части. Для таких работ мы можем взять обычный надфиль, производим спил по окружности трубочки. Обращаем внимание, чтобы кусочки стружки и металлическая пыль не оказались внутри нагнетательной установки.
  • Далее мы отламываем заднюю часть трубочки и производим слив масла в специальную тару. Это делается для того, чтобы определить последующий объем следующего залития. При помощи шприца мы в небольшом количестве производим ввод нового полусинтетического масла.
  • Когда ввели новое масло, важно заглушить весь механизм смазки движка. Мы должны подобрать винтик, предварительно обмотав его лентой, и осуществляем его закручивание в трубочку. Нужно помнить, что из задней части этой трубки иногда будет вытекать небольшое количество полусинтетического масла. Чтобы этого избежать, для работы нам понадобится специальный маслоотделитель.
  • Когда мы успешно выполнили предыдущие этапы сборки, мы может приступать к следующим шагам создания нашей нагнетательной установки. Работа начинается с крепления на ложе из дерева движка с реле. Это нужно сделать таким образом, чтобы он был как на раме.
  • Такие мероприятия необходимо производить, так как реле нагнетательной установки очень чувствительно к положению в пространстве. Действия должны быть точными, так как от правильной настройки будет зависеть в будущем верное функционирование режимов работы компрессора.

Воздушная емкость

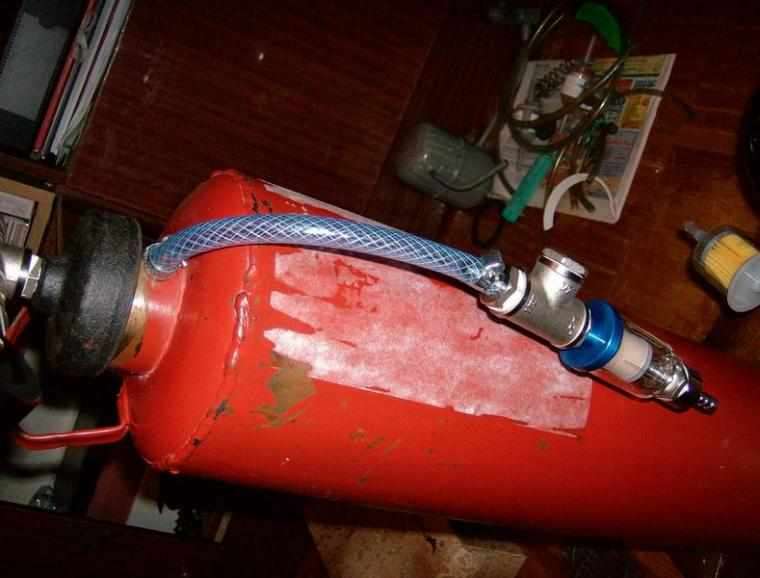

Где взять воздушную емкость? Для таких целей нам понадобится баллончик, который используется в огнетушителях. Все это ставится в зависимость от того, что они обладают высокой прочностью на оказываемое на них давление, в качестве навеса они идеальны.

Итак:

  • В качестве базиса берем огнетушитель под маркой ОУ-10. У него десятилитровый объем воздуха и высокий уровень прочности к испытуемому воздействию давления. Мы откручиваем запорный механизм, далее устанавливаем переходное устройство.
  • Если попадаются следы ржавчины, то от нее нужно в оперативном режиме избавиться, используя преобразователь коррозии. Помещаем вышеуказанную жидкость внутрь баллончика и начинаем взбалтывать его.
  • После того как ржавчина удалена и следов ее почти не осталось, мы приделываем крестовину. В ходе этих работ мы создали две важные запчасти для будущей нагнетательной установки.

Осуществляем сборку

Чтобы детали не мешали друг другу, их нужно сразу установить на основе. Для ее изготовления берем доску, там будет крепиться и сам движок будущей нагнетательной установки и частей огнетушителя.

  • Специальные шпильки в форме резьбы мы используем для установки движка на деревянный базис. Шпильки просовываем в заранее сделанные дырочки. Гайки как никогда будут кстати. Также нужно просверлить отверстие и для крепления огнетушителя. Другие листы прикрепляются при помощи саморезов к нашей основе из дерева.
  • Ставим ресивер на вертикальный уровень, нам понадобится три листа фанеры для таких целей. В одной фанере делает дырочку для крепления баллончика. Другие листы мы прикрепляем саморезами. Склеиваем их с листом ресивера.
  • Заранее выдалбливаем в базисе из дерева отверстие под ресивер и его нижнюю часть. В конце, чтобы установка могла перемещаться, мы соберем обычные колеса от обычной мебели, которые прикрепляются к основанию.
  • Как только мы закончили вышеуказанные работы по сбору, нам необходимо обеспечить защитные функции нашей установки от пылевого потока. Для этих целей понадобится бензиновый фильтр, который обычно играет роль грубой фильтрации. Его задача стать воздухозаборником в нашей нагнетательной установке.
  • Далее мы берем резиновый шланг и трубку компрессора. На входе компрессора низкий уровень, об этом важно помнить, т.е. увеличение контактирующих свойств при помощи хомутов нам не понадобится.
  • Т.е. нами уже сделана входная фильтрационная система для нашего компрессора. На выходе установки прикрепляем маслоотделитель, который будет защищать устройство от проникновения частей пылевого потока. Также нам будет нужен фильтрационный механизм питания. Так как уровень давление на выходе системы имеет высокие показатели, то здесь нам будет нужны хомуты автотранспортного средства.
  • Теперь мы плавно подобрались до фильтра маслоотделителя. Мы производим его ввод в работу, соединяя его с входной частью редуктора. Редуктор служит для развязки и выходной части компрессора, т.е. в выходную часть мы осуществляем вкручивание крестовину слева, с правой же стороны мы приделываем манометр (так мы будем следить за уровнем давления). На верхней части крестовины крепим реле регулирования.
  • Реле регулирования позволяет производить регулировку уровня высоты нагнетаемого давления, а также при необходимости закрывать питание в компрессоре.
  • При помощи этих запчастей мы будем включать в работу нашу нагнетательную установку, если уровень давления будет находиться на низком уровне и наоборот выключаться, если параметры резко поднялись вверх.
  • Чтобы настроить уровень рекомендуемого давления компрессора нужно использовать пружинки реле, их две штуки. Пружина, размер которой больше всего, служит для создания давления на низком уровне, маленькая пружинка для максимального давления, также она служит для регулировки отключения установки.
  • РМ5 изначально собирались для водоснабжения, они представляют собой простые выключатели из двух контактов. Один контакт в нашем варианте создан для работы в сети, где напряжение находится на уровне двести двадцать вольт, другой же контакт работает на связь с нагнетательной установкой.
  • Питание мы делаем через тумблер для соединения со вторым входом с нагнетательной установкой. Если в нашей цепи тумблер уже в наличии, мы имеем право быстрыми темпами произвести выключение системы.

Само собой разумеющееся все контакты должны быть правильным образом запаяны и произведена их изоляция. Теперь мы со спокойной душой можем покрасить наш компрессор и начинать пробовать красить с помощью него.

Следим за давлением системы

Теперь, когда наша установка готова, настало самое время проверить, как она работает или произвести ряд тестов. Подсоединяем аэрограф или краскопульт. Не трогая сам тумблер, подключаем нашу систему к электрической энергии.

  • Реле мы ставим на минимально возможный уровень давления и осуществляем соединение нагнетательной установки с электричеством. Смотрим на показатели и характеристики на манометре, следим за уровнем подаваемого давления. После того как мы выяснили, что реле выключает движок компрессора, смотрим на контакты и их свойства герметичности.
  • Чтобы выяснить герметичность, используем обычный раствор из мыла. Если вся установка успешно прошла все испытания, то мы должны обязательно удалить воздух ниже уровня для запуска всего механизма нагнетательного агрегата. Если уровень давления достигает нужных пределов, то реле производит пуск самой системы компрессора. Если все работает нужным образом, мы может начать красочные работы.
  • Чтобы красить металлические поверхности и основания, первоначально саму основу для работ готовить нет необходимости. От нас лишь требуется сделать необходимый уровень давления на нашей нагнетательной установке.
  • Такие тестирования дают нам шанс замерить те нужные технические характеристики, который позволят класть слои краски равномерно. Также необходимо помнить, что такие красочные работы производились на минимуме работы нагнетательной установки.

Вместо вывода

После выполнения всех вышеуказанных работ и ввода нашей нагнетательной установки в работу мы можем подвести первые итоги. Таким образом, сам процесс сбора компрессора не составляет особого труда для всех собственников автотранспортных средств, особых знаний и умений здесь вовсе не нужно.

  • Глупо не говорить о том, что второй тип компрессора выходит намного сложнее в плане его сборки и наличия необходимых запчастей и материалов. Однако из – за давления в автоматическом режиме и особой системы запуска всего нагнетательной установки, такой компрессор наиболее удобен и приятен в работе.
  • Также вам не нужно будет следить за ресивером. Данная установка может быть использована также для покраски ворот в помещении или иных поверхностей.

Внимание: Компрессор для покраски самому сделать не сложно, важно еще и делать его регулярное обслуживание. Особенно часто он выходят со строя по причине не замены масла. Поэтому следите за его качеством в первую очередь.

Как выбрать компрессор для покраски вы теперь знаете и сможете все сделать самостоятельно. Обратите внимание на герметичность стыков и тогда компрессор будет служить вам долго.

Какой нужен компрессор для покраски автомобиля?

Одной из самых дорогостоящих работ по восстановлению автомобильного кузова является его покраска. Поэтому, чтобы немного сэкономить, автолюбители часто предпочитают красить свое авто самостоятельно. Для выполнения данных работ понадобится компрессор для покраски автомобиля, набор шлангов и краскопульт.

Если с краскопультом все понятно, то с компрессором возникает большое количество вопросов, поскольку для нанесения лакокрасочного покрытия можно использовать разнообразные виды компрессоров. Это может быть самодельные или заводские, стационарные и передвижные, поршневые или роторные компрессоры, работающие на разных источниках питания. Также существуют варианты, при которых нанесение краски выполняется при помощи использования подручных средств. Читайте более подробно о покраске автомобиля своими руками.

Для нанесения лакокрасочного покрытия возможно использование обычного пылесоса. Это, пожалуй, самый простой и примитивный способ нанесения краски. Но поскольку давление воздуха, создаваемое двигателем пылесоса очень низко, то использование краскопульта не представляется возможным, поскольку для него требуется высокое давление. Вместо краскопульта можно использовать пистолет для нанесения аэрографии. Конечно, покрасить весь автомобиль таким способом не удастся, но подкрасить небольшие поверхности вполне возможно. Но перед нанесением краски следует внимательно следить за ее густотой. Густую краску двигатель пылесоса не сможет качественно распылять, что приведет к появлению подтеков на поверхности машины.

Еще одним простым способом выполнения покрасочных работ является использование автомобильной камеры и портативного компрессора для подкачки колес. Для этого в камеру монтируют второй золотник. К одному золотнику подсоединяют компрессор, а к другому – краскопульт. В данном случае камера является резервуаром для воздуха, которая будет обеспечивать ровную подачу воздуха к краскопульту.

Самодельные компрессоры для покраски автомобилей

Компрессорные установки автолюбители часто мастерят сами. Для этого берут компрессор от автомобиля ГАЗ-66 или ЗИЛ-130, устанавливают его на станину и присоединяют привод от электродвигателя. К такой установке подключают ресивер для выравнивания потока воздуха, так как данные компрессоры поршневые и воздух из них выходит толчками. Если же ресивер отсутствует, то вместо него умельцы приделывают камеру от автомобиля. Эта камера и играет роль резервуара для воздуха.

Самодельные компрессоры могут быть как стационарными, так и передвижными. Также встречаются установки, работающие не от электродвигателя, а от двигателя внутреннего сгорания, взятого от бензопилы или мопеда.

Преимуществами таких компрессорных установок является их дешевизна, поскольку они собираются своими руками и практически из подручных средств. Недостатками таких компрессоров является невозможность регулирования необходимого давления для выполнения покрасочных работ, поскольку в большинстве случаев на самодельных установках отсутствуют манометры и стравливающие клапаны, которые регулируют давление в ресивере. Для выполнения таких работ приходится приноравливаться к работе компрессора. К тому же существует возможность испортить окрашиваемую поверхность, что приводит к необходимости зачищать ее и снова красить.

Поршневые компрессоры

На рынке можно приобрести компрессорную установку, как поршневую, так и роторную. В поршневом компрессоре рабочим элементом, нагнетающим воздух, является цилиндропоршневая группа, а у роторного рабочим элементом являются два ротора, которые и нагнетают воздух. Поршневые компрессоры более распространены и стоят дешевле, чем роторные.

На выбор покупателю могут предоставить масляный и безмасляный варианты поршневого компрессора. Отличается масляная установка от безмасляной, тем, что в картер компрессора заливается масло для смазки кривошипно-шатунного механизма.

Привод у поршневого компрессора осуществляется от электродвигателя. Причем он может быть как напрямую, так и через ременную передачу.

Компрессоры с ременным приводом являются более надежными и простыми в эксплуатации. В большинстве случаев такие установки делают передвижными.

Преимуществом масляного компрессора над безмасляным является более долговечная работа за счет смазки. Недостатком же масляной компрессорной установки можно считать то, что в воздух, который он нагнетает, попадают частицы масла. Поэтому к компрессору нужно дополнительно подключать фильтрующий элемент и осушитель воздуха, поскольку частицы масла будут негативно влиять на качество покраски автомобиля. В безмасляной установке, поскольку масла нет, то и использование дополнительных элементов не потребуется.

Преимуществами поршневых компрессорных установок являются их простота эксплуатации и легкость ремонта, поскольку сложных механизмов в них нет. Поэтому ремонт производится в кратчайшие сроки и практически без прерывания покрасочных работ.

Роторные компрессоры

В роторных компрессорах используется принцип синхронного движения навстречу друг другу двух роторов. Эта конструкция позволяет осуществлять постоянную и бесперебойную подачу воздуха в течение длительно времени. Данные компрессоры, как и поршневые, могут быть масляные и безмасляные. При использовании масляного варианта также придется фильтровать воздух от масляных частиц и пропускать его через осушитель.

Преимуществом роторного компрессора является небольшое потребление электроэнергии по сравнению с поршневой установкой, быстрая настойка компрессора для конкретного вида работ, и высокая производительность. К тому же роторный компрессор практически бесшумный, по сравнению с поршневой установкой. Но поскольку конструкция данного компрессора более сложная, то стоимость его значительно выше.

Роторные установки очень надежны в эксплуатации, но в случае поломки ремонт будет более дорогостоящий и сложный, по сравнению с поршневым компрессором.

Выбор компрессора для покраски

Перед приобретением компрессора необходимо учитывать несколько факторов. Прежде всего, нужно решить, покраской автомобилей вы будете заниматься профессионально, или компрессор приобретается для различных нужд.

Если компрессор покупается для профессиональной деятельности, то в данном случае на нем не стоит экономить. Для такой деятельности понадобиться компрессор с мощным двигателем и ресивером большой вместительности. Лучшим вариантом будет приобретение роторного компрессора. Использование такого компрессора обеспечит высокую производительность труда и качественное нанесение лакокрасочного покрытия.

Если же компрессор приобретается для домашнего использования, то вполне подойдет поршневая компрессорная установка небольшой или средней мощности с ресивером средних размеров. Покрасить весь автомобиль такой установкой будет сложно и трудоемко, но вполне возможно.

Также при выборе компрессора стоит учитывать от какой сети он буде работать: 220 или 380 В. Если компрессор покупается для СТО, занимающимся покрасочными работами, в котором есть трехфазная сеть 380 В, то лучше приобретать и соответствующий компрессор. Если же такой линии нет, то придется довольствоваться сетью 220 В.

Ручной компрессор для покраски

Многим известно, что можно собрать компрессор из старого холодильника, причём в условиях домашней мастерской, без особых навыков. Но не всем знакома технология и секреты. Если хорошо подумать — воздушный компрессор может пригодиться в любом гараже, в любой мастерской и домашнем хозяйстве. С его помощью можно покрасить автомобиль, подкачать колёса, запустить любой пневматический инструмент. Даже сдувать пыль — тоже пригодиться. Рассмотрим версию для покраски.

Требования к установке

Покраска — ответственное дело. Такой компрессор должен отвечать ряду требований. Главное из них — равномерное поступление воздуха, причём без инородных тел. Самые нежелательные дефекты на ЛКП — зернистость, шагрень, каверны на поверхности. Если поток воздуха будет не стабильным — всё это будет иметь место, включая матовые пятна и потёки. Специализированные фирменные компрессоры имеют всё необходимое, позволяющее исключить малейший брак. Но цена — зашкаливает.

Купить агрегат или собрать самому?

Поэтому, имеет смысл сделать компрессор для покраски автомобиля самостоятельно. Для этого стоит детально изучить устройство и принцип работы настоящего, заводского компрессора. А он одинаков у всех образцов. В баллоне создаётся высокое давление. Метод нагнетания воздуха не принципиален — он может быть механический или при помощи рук. В случае ручной подачи мы существенно экономим финансы, но где найти раба, способного качать непрерывно воздух. Автоматический процесс избавит от многих недостатков и проблем. Исключение — замена масла в компрессоре. Только механизм способен беспрерывно подавать струю воздуха в баллон! Теория проста, сделать персональную компрессорную станцию своими руками просто и быстро.

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из простой автомобильной камеры? Список нужного материала:

  • насос с манометром для функции нагнетателя,
  • автомобильная камера для функции ресивера,
  • шило,
  • комплект инструмента для ремонта,
  • сосок от автомобильной камеры.

Сложный этап — создание компрессорной станции. Камеру следует проверить на герметичность. Её накачивают. Если есть утечка воздуха — задача решается склеиванием или вулканизацией сырой резины. Потом шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер крепят вклеиванием. Справиться с этой работой активно поможет ремонтный комплект. Потом штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выкручивают ниппель.

Но примечательно, что старый ниппель не удаляют. Он будет выполнять роль клапана и придерживать лишнее давление. Контрольную проверку величины давления проводят путём распыления красящего вещества на поверхность металла. Если краска ложится ровным слоем, значит — установка функционирует прекрасно! Дополнительный контроль величины давления можно проверить манометром. Воздушный поток даже после включения клавиши аэратора обязан быть скачкообразным!

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет качественнее, чем при помощи баллончика. При работе в домашних условиях следует избегать проникновения в автомобильную камеру пыли, инородных тел, воды. Эти вещи могут проникнуть в краскопульт и окраску придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться долгое время, а нагнетание воздуха желательно автоматизировать.

Мастера часто подмечали, что самодельный компрессор может служить гораздо дольше, чем фабричный. И независимо — отечественного или импортного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще ремонтировать и обслуживать — ведь Вам отлично известны её слабые стороны и конструкция.

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

  • манометр,
  • преобразователь ржавчины,
  • компрессорный ресивер,
  • переходники с резьбой,
  • реле для качественного контроля силы давления потока в нашем компрессоре,
  • фильтрующий топливный элемент под бензин,
  • масло влагоотделяющий фильтр и его редуктор,
  • двигатель, приводящий в движение установку,
  • крестовина с резьбой 3/4 дюйма для водопроводов,
  • переключатель на напряжение 220 В,
  • герметик,
  • двигательное масло марки 10W40,
  • трубки из латуни,
  • шланг для масла,
  • простой шприц,
  • доска потолще,
  • краска по металлу,
  • фильтрующий элемент системы питания для дизельного двигателя,
  • мебельные колёсики,
  • надфиль,
  • шпильки, гаечки, шайбы,
  • фум лента,
  • автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки. Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём. При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Ресивер

Как сделать ресивер? Хорошо использовать баллон от простого огнетушителя. Он прекрасно выдерживает большое давление и у него есть хороший запас прочности. Баллон — отличный выход для навесного технологического оборудования. За основу можно взять огнетушитель марки ОУ-10 с объёмом 9,99 литра. Он способен выдержать давление до 16 МПа. Откручиваем у нашей заготовки запорно-пусковой механизм и вкручиваем переходник. Если найдём коррозию, то безжалостно удалим её. Убрать внутреннюю ржавчину сложно, для этого заливаем преобразователь ржавчины в ёмкость баллона и болтаем содержимое. После завершения прочистки вкручивают крестовину для водопровода.

Доска из дерева будет являться хорошей основой для крепления мотора и корпуса огнетушителя. На одной линии желательно расположить все рабочие детальки и узлы. На роль крепежа пойдут резьбовые шпильки, их надо продевать в полученные сверлением дырочки. Потребуются гайки и шайбочки. После берут ресивер и располагают его вертикально. Понадобятся 3 листа фанеры. Один лист — для сквозного отверстия под баллон. Оставшиеся 2 листа скрепляются саморезами к главной доске и приклеиваются к тому листу, что держит ресивер. В основе из дерева делают выемку для дна ресивера. Для передвижения агрегата крепим мебельные колёсики.

Систему следует защитить от пыли с помощью бензинового фильтра для грубой очистки горючего. Он станет выполнять роль воздухозаборника. Пригодится шланг из резины и входная трубочка от нагнетателя. На входе давление воздуха очень низкое, хомуты не пригодятся. На выходе монтируют масло влагоотделитель для блокировки капель жидкости. Подойдёт фильтрующий элемент системы питания (говоря простыми словами — фильтр). Нужны будут хомуты для автомобиля. Масло влагоотделитель соединяют с входом редуктора, а выход вкручивается в уже заготовленную нами крестовину с левой стороны. С правой стороны вкручивается манометр для мониторинга величины давления. А сверху крестовины вкручиваем реле для регулировки.

Регулировка силы давления в системе

Регулировочное реле позволяет ставить нужный диапазон или предел ресиверного давления. А в требуемый момент прерывать цепь питания нагнетателя системы. В виде исполняющего агрегата советуют применять РДМ-5. С его помощью компрессор будет запускаться при снижении давления воздуха в резервуаре ниже требуемой величины и отключаться, если параметры будут выше допустимых. Требуемую величину воздушного потока настраивают на реле с помощью пары пружинок. Задача большой пружины — делать слабое давление. А маленькая пружинка позволяет регулировать верхний предел и устанавливать конечную границу выключения всей установки компрессора.

РДМ-5 проектировалась для линий водопровода. Реально — это простой двухконтактный отключатель. На данном примере — один контакт необходим для коммутации с нулём сети, другой необходим для коммутации с нагнетателем. Сетевая фаза проводится через тумблер для подсоединения ко второму входу установки компрессора. Тумблер поможет оперативно отсоединять систему от энергоснабжения. Все электрические контакты хорошо пропаивают. Потом компрессорную установку выкрашивают и тестируют. Во время тестового пуска проверяют работу реле и герметичность системы. Пробный пуск позволит определить величину оптимального давления для окрашивания равномерным слоем. Для обеспечения качественной и продолжительной работы компрессора требуется устраивать ТО. Важное мероприятие при этом — замена масла.

Если Вы всё же решились купить воздушный компрессор заводского изготовления — изучите его параметры и возможности. Предпочтение отдавайте хорошо известным фирмам.

Покраска – это один из наиболее распространённых способов отделки любых поверхностей, позволяющий улучшить их внешний вид и эксплуатационные качества. Издавна лакокрасочные материалы наносились кистями, относительно недавно в обиход вошли и валики.

Но настоящим достижением технологического прогресса, позволяющим в значительной степени облегчить рабочий процесс и увеличить качество наносимого слоя, являются специальные компрессоры. В этой статье мы рассмотрим, как выбрать компрессор для покраски.

Различные вариации компрессоров

Общие положения

Хоть цена таких автоматических агрегатов и немаленькая, преимуществ они представляют предостаточно.

  • Высокая скорость работы, позволяющая заниматься покраской профессионально.

Использование компрессора своими руками

  • Тонкий и ровный слой без разводов, достигаемый за счёт напыления лакокрасочного материала, а не его намазывания, как в случае с кистью.
  • Высокая прочность и адгезия покрытия, что обусловлено высоким давлением подачи краски.

Совет: рекомендуется приобретать рассматриваемое специфическое оборудование в том случае, если у вас запланированы большие объёмы работы.
Тогда его высокая стоимость быстро окупится, и вы в полной мере сможете ощутить все достоинства компрессора.

На что следует ориентироваться при выборе подходящего аппарата

Вариаций компрессорного оборудования на сегодняшний день существует немало.

Поэтому ещё перед походом в магазин точно определите для себя:

  • Объёмы планируемых к выполнению работ.
  • Максимально возможный размер аппарата.
  • Количество средств, которые вы готовы потратить на покупку.

На месте же обратите внимание на следующие критерии:

  • Возможный объём закачки воздуха.
  • Мощность электрического двигателя.

Фото двигателя компрессора

  • Производительность, измеряемую количеством воздуха, которое может накачать агрегат в течение одной минуты.
  • Степень безопасности использования агрегата.
  • Качество исполнения конструкции аппарата.
  • Присутствие манометра.

  • Наличие места для воздушного регулятора.
  • Требуемое напряжение, имеется в виду 220В или 380В.
  • Присутствие фильтрационной системы на входе.

Возможные модели

Электрокомпрессор для покраски может отличаться и способом работы, и количеством насадок, и размерами. Рассмотрим наиболее распространённые.

Поршневые

Воздушный компрессор для покраски поршневого принципа действия

Данный вариант имеет очень высокое распространение в быту и небольших мастерских. Его работа осуществляется за счёт движения поршня в цилиндрическом двигателе. А далее уже нагнетаемый сжатый воздух через шланг подаётся к краскопульту или любому другому необходимому оборудованию.

Краскопульт, подключаемый к поршневому агрегату

Поршневые аппараты в свою очередь делятся на следующие подвиды:

  • С использованием масла и без него.

Масляный компрессор для покраски дома

  • Работающие на дизельном топливе или на бензине.
  • Имеющие ременную или прямую передачу.

Такой принцип осуществления подачи воздуха гарантирует множество преимуществ:

  • Вполне доступная цена. Поршневая система проста в реализации и имеет умеренную себестоимость.

Совет: если вы хотите сэкономить, и объёмы работ вам предстоят небольшие, то выбирайте безмасляные образцы, так как их стоимость значительно ниже более производительных масляных образцов.

  • Несложная конструкция. Понимание работы агрегата упрощает его эксплуатацию.

Схема работы безмасляного компрессора

  • Лёгкая инструкция эксплуатации. Достаточно выполнять все необходимые процедуры для поддержания работы аппарата. А в остальном всё уже сводится к использованию пульверизатора для покраски.
  • Компактные размеры. Маленький компрессор для покраски просто идеален в домашнем применении. Его проще перемещать самому и удобнее хранить. А мощности вполне хватит для бытовых нужд.

Переносной компрессор для покраски запросто разделит место с другими хозяйственными принадлежностями

  • Долгий срок службы. Опять-таки благодаря простой конструкции имеется немного деталей способных выйти из строя, и на них практически не влияет износ.
  • Возможность использования в запыленных комнатах и при разной температуре воздуха.
  • Создание достаточно высокого давления.

Двухступенчатый компрессор для покраски обеспечит более высокое выходное давление

  • Возможность реставрации. Наличие запасных частей в специализированном магазине поможет вернуть к работе сломавшийся аппарат.

Замена поршня в вышедшем из строя компрессоре

Также имеются у такой конструкции и свои минусы:

  • Нуждаются в периодической замене колец, сальников и клапанов.

Пример необходимого ремонтного комплекта

  • Относительно малая производительность.

Можно прийти к заключению, что поршневые компрессорные системы наилучшим образом подходят для периодического домашнего использования. Если же вам необходимо обработать большие территории, то в таком случае возможно больше подойдёт следующая разновидность компрессора.

Винтовые

Винтовой компрессор в разрезе

Здесь работа осуществляется благодаря вращению двух параллельно расположенных роторов. Их постоянное движение образует уменьшающиеся ячейки, которые и служат источником воздушного давления.

Такая система обладает следующими достоинствами:

  • Длительный период безостановочной работы. То есть перегрев у такой конструкции минимален.

Покраска с помощью винтового компрессора

  • Повышенная надёжность. Износ сведён к минимуму, так как количество трущихся деталей невелико.
  • Меньшее потребление энергии. У винтовых агрегатов оно примерно на 30% меньше, чем у поршневых моделей.
  • Меньший уровень вибрации и шума. Что создаёт более комфортные условия для работы.
  • Равномерное движение воздушного потока.
  • Длительный эксплуатационный срок.

Наиболее же весомый недостаток винтового оборудования – это его высокая стоимость.

Маслозаполненный поршневой аппарат

Ручной компрессор для покраски небольших площадей

Отдельно следует упомянуть о ситуациях, когда использование автоматизированного нанесения краски используется крайне редко, и покупать дорогое оборудование нерационально. В этом случае вас выручит недорогой маслозаполненный компрессор поршневого типа. (См. также статью Виды отделки: варианты.)

  • Производительность – 250 литров в минуту.
  • Мощность – 3 кВт.
  • Возможность установки дополнительного оснащения: фильтр, рефрижераторный осушитель и другие.

Компрессоры такого типа имеют пару очевидных преимуществ:

  • Повышенная мобильность. Такой агрегат с лёгкостью помещается в руках.
  • Низкая стоимость. Позволительно даже для весьма ограниченного бюджета.

Вывод

Старые способы нанесения краски трудоёмки и, порой, не дают ожидаемого результата, оставляя потёки и неравномерный лакокрасочный слой. Компрессоры для покраски способны значительно упростить труд и увеличить качество отделки. Наличие разных моделей, обладающих своими плюсами и минусами, позволит вам выбрать наиболее подходящий аппарат для конкретно вашего случая. (См. также статью Валики для покраски: особенности.)

Компрессор для нанесения лакокрасочных материалов

Видео в этой статье ознакомит вас с дополнительными материалами. Делайте свой выбор обдуманно!

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.

Сжатый воздух – верный помощник настоящего мастера

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но стоят немалых денег. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия. Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. В устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе. Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Делаем простейший компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

  • Ресивер – автомобильная камера. Можно с покрышкой, можно без нее
  • Нагнетатель – автомобильный насос с манометром
  • Сосок от негодной камеры
  • Ремкомплект для резины
  • Портняжное шило

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно. Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

  • Манометр
  • Редуктор с масловлагоотделяющим фильтром
  • Реле контроля давления
  • Бензиновый топливный фильтр
  • Водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой
  • Резьбовые переходники
  • Автомобильные хомуты
  • Двигатель компрессора
  • Ресивер
  • Полусинтетическое моторное масло вязкостью 10W40
  • Тумблер на 220 вольт
  • Латунные трубки
  • Маслостойкий шланг
  • Толстая доска для основы
  • Аптечный шприц
  • Преобразователь ржавчины
  • Шпильки, гайки, шайбы
  • Герметик, фум лента
  • Краска по металлу
  • Надфиль
  • Мебельные колеса
  • Фильтр системы питания дизельных двигателей

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Двигатель – исполнительный механизм автоматического компрессора

В качестве двигателя воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере. Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор. И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.

Емкость для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.


Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

    Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
    На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

  • Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
  • С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
  • Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
  • Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
  • Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

    Регулируем давление в камере ресивера

    Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

    Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

    Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

    Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов. Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

    Альтернатива выбора – сделать своими руками или приобрести готовую продукцию?

    На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени. Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

    Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально. Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

    С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. И старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладогена или коррозии стенок и днища. А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях. Добротно изготовленное и исправно работающее устройство не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

    какой у него принцип работы и использование своими руками +Видео

    Компрессор для краскопульта, выбор и использование в строительстве и ремонте. Покраска поверхностей жидкими красителями является заключительным процессом перед сдачей объекта в эксплуатацию после ремонта или новостройки.

    Способов нанесения красок и грунтовок несколько.

    Общие сведения перед покупкой краскопульта

    Как наносить краски на поверхность? Способы

    • С помощью малярных кистей. Положительный эффект имеется при использовании в труднодоступных местах, для точного нанесения покрытия по узким деталям не испачкав сопряжённые части. В основной части метод лишён КПД. Высокие трудозатраты, увеличенное время выполнения задания, отсутствие экономии, слои имеют неровную поверхность.
    • Нанесение краски валиком с ручкой. Работы производятся с хорошим качеством, но необходимо наносить несколько слоёв для перекрытия огрехов. Высокие трудозатраты. Экономия материала почти отсутствует. Сроки проведения работ не нарушаются. Красящий материал сильно разбрызгивается при работе валиком. Необходимо укрывать другие поверхности.
    • Покраска посредством краскораспылителей. Экономия материала достигает 35%. При правильной настройке и подборе сопутствующего оборудования, материал для окрашивания не разбрызгивается на другие площади. Слои получаются равномерные по толщине. Наблюдается экономия время на производство работ.

    Необходимым оборудованием для работы является воздушный компрессор для краскопульта.

    Состав краскопульта

    • Распылитель жидких материалов.
    • Шланг высокого давления для подачи воздуха.
    • Воздушный компрессор.

    Конструкция распылителя

    Краскопульт это механический аппарат, который производит смешение небольших порций краски с воздушным потоком. В итоге выходит облако с микронными каплями краски, двигающиеся по воздушному потоку к обрабатываемой поверхности.

    Состоит он из специальных деталей:

    • Корпус аппарата. В нём сосредоточены основные механизмы. Системы дозировки, воздушные каналы, камера для смешения.
    • Пластиковый бачок для подачи краски. Располагается сверху корпуса или в нижней его части.
    • Рабочая головка. В ней устанавливается пластинка распылителя.
    • Рукоятка аппарата размещается в нижней части краскопульта. Выполняет функцию для удобного удержания распылителя во время работы. К ней присоединяются воздушные шланги.

    Основная функция краскопульта

    Работа распылителя заключается в нанесении жидких смесей, в распылённом виде, различной принадлежности на вертикальные поверхности и горизонтально расположенные объекты. Применяются они во многих сферах хозяйственной деятельности.

    В строительстве распылитель применяется для нанесения грунтовок и окрашивания поверхностей масляными красками и водоэмульсионными составами.

    Применение его обусловлено:

    • Высоким качеством нанесения материала.
    • Выполнение задания в срок.
    • Экономия материала.
    • Привлечение минимального количества исполнителей.

    При верной настройке распылителя и работе опытного специалиста слой краски будет тонким, без подтёков, площади, не подлежащие окрашиванию, останутся чистыми поверхностями.

    Основной состав воздушного компрессора

    Данное оборудование применяется для сжатия воздуха в специальной ёмкости и подачи его к рабочему оборудованию. Состоит компрессор совокупных частей:

    • Кабель, подводящий электрический ток.
    • Электрический асинхронный двигатель.
    • Система управления.
    • Накопитель сжатого воздуха, ресивер.
    • Отводящий шланг высокого давления.

    Принцип работы

    При подаче на двигатель электрической, он начинает работать и передаёт крутящий момент на механизм воздушного насоса.  Насос вырабатывает воздушный поток под давлением. Он поступает через систему управления в ресивер.

    Там поступающий воздушный поток наращивает давление до установления предельного давления. Система управления подаёт команды для отключения электрического мотора. Подача воздуха в накопитель прекращается, и храниться там до момента расходования воздуха оборудованием. Падение уровня давления внутри ресивера приводит в рабочее положение электромотор с насосом.

    Такая комплектация установки позволяет производить выполнение задачи в постоянном режиме. Тем самым сокращается время выполнения обязательств.

    Работоспособность компрессора зависит от мощности двигателя, типа насоса, объёма ресивера.

    Виды насосов воздушного компрессора

    Динамические насосы

    Осуществляют повышение давления воздушного потока за счёт увеличения скорости прохождения его в механизме. Данные агрегаты имеют компактные размеры, могут работать автономно от батареи. Имеют высокий КПД.

    В конструкции отсутствует ресивер, воздух забирается из атмосферы и, пройдя через механизм, подаётся в точку разбора.

    Объёмные воздушные насосы

    Производят давление воздуха посредством нескольких основных приспособлений:

    • Поршневой насос. Работа его осуществляется с помощью поршневых групп. Принцип работы основан на вращении кривошипного механизма и шатуна с поршнем в цилиндре. Создавая вакуум, поршень втягивает воздух через впускной клапан, а выдавливает при сжатии через выпускной клапан.
    • Мембранный насос. Принцип действия сходен с работой поршневого варианта. Отличие имеется в наличии специальной мембраны прикреплённой по центру к поршню, внешним краем присоединяется к стенкам камеры. Поршень двигаясь, заставляет мембрану втягивать воздух, а при обратном движении, воздух выводится из камеры.
    • Насос с роторным механизмом. Вал, со спиральными бороздами вращаясь, захватывает из среды воздух, выводит его по цилиндру в выпускную камеру.

    По мощности подачи среды, воздушные насосы различаются по показателям:

    • Малосильные аппараты, выдают давление до 10 м3 в минуту,
    • средней мощности способны создать давление в 100 м3 в минуту,
    • мощные насосы, давят до 200 м3в минуту.

    Типы ресиверов

    Накопитель воздушной массы представляет собой ёмкость в виде продолговатого баллона. Через систему контрольных клапанов в него поступает воздушная масса от насоса. Хранить в ёмкости воздух до начала работы краскопульта. Давление выходит из баллона и направляется по шлангу в распылитель. Затвор срабатывает при росте давления в шланге при окончании действий распылителя.

    Объём ресивера является одной из составных характеристик работоспособности краскопульта.  Объём ресивера имеет минимум от 40 литров до 2000 литров для использования в малых производствах.

    По положению баллона различаются вертикальные и горизонтальные установки. Положение ресивера предполагает экономию пространства в месте его расположения и для удобства транспортировки.

    На что обратить внимание при выборе компрессора

    Выбрать краскопульт с компрессором

    Для производства большей части малярных работ в строительстве необходим компрессор с ресивером от 40 литров до 80 литров. Мощность электрического мотора у всех моделей одинаковой величины. Рабочее давление имеет единую величину для всех марок и равно 10 бар.  В процессе подбора воздушного аппарата важно совместить параметры рабочих величин распылителя и величину производительности объёма воздуха у агрегата.

    В случае ошибки выбора компрессор может быстро выйти из строя. Объём воздуха и давления, используемые пистолетом для производства окрасочной смеси, должен быть меньше чем производительность воздушного аппарата.

    В противном случае:

    • давление в ресивере будет быстро падать,
    • двигатель при постоянной работе на пределе перегреется,
    • необходимы будут частые остановки,
    • в конечном результате двигатель выйдет из строя.



    Компрессор для покраски автомобиля (своими руками)

    Если у вас есть компрессор для покраски, то можно производить различные манипуляции. Например, покрасить автомобиль, накачать шины, осуществить подачу воздуха на различный пневматический инструмент. В данной статье будет рассмотрено, как изготовить компрессор своими руками. Причем использоваться будут только доступные материалы каждому. Компрессор в гараже – это незаменимая вещь, он всегда окажется полезным как при уборке, так и при покраске.

    Нужен ли вам компрессор?

    Причем последняя функция компрессора необходима очень часто. Но крайне важно, чтобы компрессор соответствовал определенным требованиям. Начать стоит с того, что воздух должен поступать в краскопульт максимально равномерно, в нем не должно содержаться примеси, например, маленьких капелек воды, машинного масла либо иных твердых частиц. Обратите внимание на то, что компрессор для покраски авто должен выдавать максимально чистый воздух.

    Всем известно, что эффект апельсиновой корки возникает в тех случаях, если в воздух попадают посторонние частицы. Все те воздушные компрессоры, которые вы можете увидеть в магазинах, имеют очень высокую цену, но зато они обладают всеми необходимыми качествами. Но стоит отметить, что самостоятельно изготовить компрессор, который не будет уступать профессиональным или полупрофессиональным моделям, довольно несложно.

    Принцип работы компрессора

    Принцип работы как у всех одинаков, его довольно несложно можно описать несколькими словами. Имеется бак, в котором хранится сжатый воздух. В него нагнетается воздух либо механическим способом, либо вручную. Последний вид подачи выгоден только с экономической точки зрения, на него необходимо потратить много сил и энергии. В случае если происходит автоматическое нагнетание, вы тратите несколько больше средств, зато никакого физического труда вы не выполняете.

    Конечно, накладываются некоторые требования, такие как необходимость заменять масло в воздушной помпе для обеспечения ее смазывания. Воздух подается от нагнетателя к ресиверу. От последнего поступает на краскопульт. Как видите, принцип действия несложен, довольно просто изготовить качественный компрессор своими руками для покраски, а весь процесс займет несколько минут.

    Простейший компрессор

    Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

    1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
    2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
    3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
    4. Комплект для ремонта резиновых изделий.
    5. Шило.

    Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

    Процесс изготовления

    Для изготовления компрессора возьмите камеру, проверьте ее на наличие повреждений. Для этого накачайте насосом и опустите в емкость с водой. Если у камеры будут наблюдаться трещины, порезы, маленькие дырочки, то в воде будут образовываться пузыри. При необходимости следует провести ремонт камеры. Для этого нужно использовать ремкомплект камер. Дальнейшее изготовление ресивера заключается в том, что необходимо проделать небольшое отверстие, в которое будет произведена установка дополнительного соска. С его помощью осуществляется подача воздуха к потребителю – краскопульту. Этот штуцер необходимо приклеить к камере и произвести соединение с краскопультом при помощи пневмотрубки.

    Единственная доработка, в которой нуждается компрессор для покраски автомобиля, своими руками изготавливаемый, – это необходимость выкручивания золотника. Обратите внимание на то, что только в этом штуцере нужно выкручивать золотник, в родном это делать не нужно. Причина в том, что через него воздух должен проходить свободно, но обратно ему не нужно выходить. Чтобы определить оптимальное давление, необходимо произвести включение устройства и попробовать распылить краску на поверхность. Главное, чтобы краска ложилась на поверхности равномерно, не было разрывов. Контроль давления производится по манометру. Причем во время начала работы краскопульта давление не должно изменяться скачками.

    Изготовление полупрофессионального компрессора

    Как показывает практика, компрессор для покраски автомобиля, своими руками изготовленный, обладает большим сроком службы, причем в этом он выигрывает у фирменных образцов. Все дело в том, что такие компрессоры делаются для себя, а не для продажи, поэтому при изготовлении большой упор делается на доступность материалов и их срок службы. Чтобы изготовить практически профессиональный компрессор, вам потребуются следующие материалы:

    • Механический или электрический манометр.
    • Электромагнитное реле для контроля давления в ресивере.
    • Воздушный редуктор-фильтр для отделения масла.
    • Бензиновый фильтр для карбюраторных автомобилей.
    • Крестовина для водопровода с резьбой. Внутренний размер – три четверти дюйма.
    • Переходники с резьбой.
    • Хомуты.
    • Двигатель для изготовления нагнетателя.
    • Ресивер с необходимой емкостью.
    • Моторное масло, желательно полусинтетика, значения вязкости 10W40.
    • Выключатель 220 Вольт 5 Ампер.
    • Трубки из латуни.
    • Шланги, устойчивые к воздействию масла.
    • Шприц 10 или 20 кубов.
    • Отрезок бруса для изготовления основания.
    • Силиконовый герметик или лента.
    • Краска.
    • Надфили.
    • Небольшие колесики, чтобы сделать ваше устройство передвижным.
    • Топливный фильтр для дизельного мотора.
    • А также большое количество гаек, саморезов, шайб, болтов.

    С поиском всех необходимых материалов не будет трудностей, но самое главное – это найти подходящий источник воздуха, то есть нагнетатель. Вот какой компрессор для покраски оказывается простой в изготовлении, нужно только обзавестись одним или двумя ненужными холодильниками.

    Основа компрессора – двигатель

    Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора. Причем советские модели холодильников оборудовались компрессорами, которые могут производить нагнетание очень высокого давления, импортные образцы этой бытовой техники не идут ни в какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

    Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что система максимально герметична. Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для смазки компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

    Автоматика для компрессора

    Конечно, потребуется автоматизировать процесс накачки воздуха в ресивер. Для этого необходимо использовать датчик давления электронного типа, а также микроконтроллер для управления нагнетателем. Выход компрессора соединяется с ресивером. В последнем произведена установка датчика давления. Такой компрессор для покраски авто будет работать независимо от вас, вам потребуется только включить его в розетку.

    При произведении накачки воздуха в ресивер происходит постоянный контроль давления. Для равномерной работы краскопульта необходимо чтобы давление колебалось в определенном интервале. Поэтому нужно установить микроконтроллерное устройство на срабатывание при определенных значениях параметра. При достижении максимально заданного давления необходимо, чтобы нагнетатель отключался. Если же давление в ресивере опускается ниже минимального значения, должно происходить включение нагнетателя. Вот такой несложный процесс протекает в самодельном компрессоре.

    Источник

    Еще никто не прокомментировал новость.

    Компрессор для покраски и какие они бывают.

    В настоящее время имеются различные виды компрессоров для покраски и не только, но самые распространённые, которые используются как в профессиональных кузовных мастерских, так и в обычных гаражах некоторых гаражных умельцев — это поршневой компрессор, роторно-лопастной и винтовой компрессор. В этой статье мы рассмотрим основные типы компрессоров, принцип их работы и их основные отличия друг от друга. А так же возможность изготовления компрессора своими руками.

    Компрессор очень нужная и полезная вещь не только в профессиональной мастерской, но и в любом гараже. Ведь он позволяет иметь источник сжатого воздуха не только для покраски всего и вся, но и для большинства других операций, например: пескоструй, продувка деталей от пыли и грязи, обеспечения сжатым воздухом пневмо-инструмента, который в большинстве случаев удобнее и эффективнее электроинструмента, или просто для накачки шин.

    Перечисленные виды работ с использованием компрессора далеко не все, и он просто необходим большинству авто или мотомастерских, или просто гаражным мастерам, автолюбителям, любящим всё делать своими руками.

    Некоторые компрессоры бывают с приводом от дизельного двигателя и предназначены для работ на выезде, например для пескоструя какого нибудь крупного объекта (гаража, цистерны). Но большинство промышленных компрессоров всё же работают от электропривода (380 или 220 вольт), так как электричество всё же дешевле топлива . И при покупке, величина вольтажа является первым важным пунктом.

    Органы управления различных компрессоров, тоже различаются и по своему устройству и сложности, и бывают от самых простых ручных, до полностью автоматических систем, которые умеют изменять частоту вращения ротора двигателя, в соответствии с нужной величиной подачи воздуха.

    При производстве большинства компрессоров, их комплектуют воздушным баллоном (ресивером), который требуется для обеспечения нужного запаса воздуха, чтобы поддерживать постоянную производительность компрессора. Ресивер нужен ещё и для того, чтобы справиться с любым резким увеличением потребности подачи воздуха, ну и для сглаживания любых импульсов (скачков) при подаче воздуха.

    На большинстве моделей, заслуживающих внимания, установлена ещё и система осушения воздуха (влагоотделитель) для удаления влаги из подаваемого воздуха, или система кондиционирования воздуха. Так же на большинстве нормальных моделей имеется и маслоотделитель, не допускающий попадание масла в подаваемый воздух. Все эти компоненты можно найти в продаже отдельно, и дополнить любой самодельный компрессор (о нём ниже в тексте), или заводской (ели на нём чего то нет). Рассмотрим основные типы компрессоров ниже.

    Поршневой компрессор.

    Поршневые компрессоры являются самыми распространёнными и большинство их дешевле компрессоров других типов (о которых ниже). Подача воздуха в них осуществляется за счёт одного или нескольких поршней и клапанов. Каждый цилиндр поршневого компрессора осуществляет ход впуска воздуха, а затем комбинированный ход сжатия — выпуска воздуха.

    Как показано на рисунке 1, при движении поршня вниз в цилиндре, при ходе впуска, воздух под низким давлением засасывается поршнем в цилиндр, через открытый впускной клапан. Далее при движении поршня в цилиндре вверх (на ходе сжатия, при котором и впускной и выпускной клапана закрыты) воздух начинает сжиматься.

    Когда давление воздуха достигает необходимой величины, выпускной клапан открывается, и сжатый воздух устремляется из цилиндра по трубопроводу в воздушный ресивер, где он накапливается в необходимом количестве (зависит от объёма баллона) и до нужного давления (нужное давление на некоторых моделях можно регулировать).

    Роторно-лопастной компрессор.

    Устройство и работа роторно-лопастного компрессора
    А — ротор, В — корпус ротора, С — лопасть, D — впускной воздушный канал, E — камера сжатия, F — впускной масляный канал, G — выпуск воздуха-масла, H — маслоотделитель.

    Более производительный и как правило более дорогой роторно-лопастной компрессор. Его устройство показано на рисунке 2. Он состоит из ротора А, с несколькими лопастями (чаще 8 лопастей). Ротор с лопастями вращается в цилиндрическом корпусе, и ось вращения вала ротора, смещена относительно осевой линии корпуса.

    Когда вал ротора компрессора начинает вращаться, лопасти относительно стенок корпуса (там где смещение) образуют камеры (буква Е на рисунке 2). При этом воздух начинает втягиваться через впускное отверстие D в камеры, которые при вращении ротора уменьшаются в объёме.

    При этом воздух сжимается и далее уже под давлением выходит через выпускное отверстие G, которое расположено в том месте, где камеры имеют самый маленький размер и воздух там максимально сжимается,  и далее через маслоотделитель Н воздух поступает в ресивер.

    При вращении ротора, его лопасти С перемещаются в его тонких и точно выполненных пазах (то внутрь паза, то наружу), и лопасти плавно перемещаются в этих пазах благодаря масляной плёнке, от которой лопасти и пазы к тому же меньше изнашиваются.

    В таких компрессорах как правило не требуются уплотнительные манжеты, так как лопасти при вращении ротора сами уплотняются относительно стенок корпуса ( от действия центробежной силы и масляной плёнки). Ещё одна особенность устройства таких компрессоров, это то, что масляный поддон располагается на выпускной стороне, и от этого высокое давление старается прогнать масло вдоль краёв лопастей, на сторону низкого давления.

    Это способствует постоянному присутствию масла в трущихся частях, и к тому же помогает охлаждать сжатый воздух. После сжатия воздуха, масло отделяется маслоотделителем, и на выходе выходит чистый воздух.

    Винтовой компрессор.

    Винтовой компрессор самый сложный в изготовлении, так как его детали изготавливаются с очень точными допусками и такие компрессоры ещё имеют целый ряд встроенных дополнительных систем, которые позволяют получить холодный и сухой сжатый воздух на выходе.

    Схема работы винтового компрессора/
    1 — воздушный фильтр, 2 — винтовая пара в корпусе, 3 — регулятор всасывания, 4 — маслоотделительный элемент, 5 — магистраль продувки, 6 — первичный маслоотделитель, 7 — выпускной трубопровод, 8 — масляный радиатор, 9 — масляный фильтр, 10 — охладитель выпускаемого воздуха, 11 — вентилятор охлаждения, 12 — выходной воздушный патрубок.

    К тому же винтовые компрессоры тише работают и меньше страдают от вибрации, чем другие типы компрессоров. Типовую схему винтового компрессора можно рассмотреть на рисунке 3, а устройство его роторов показано на рисунке 4 и 5. Основными деталями являются два находящихся в постоянном зацеплении винтовых ротора А и В (см. рисунок 4 и 5), которые очень точно и с минимальными зазорами установлены в точно изготовленном корпусе.



    Один из роторов — охватываемый B, чаще всего имеет четыре винта (винтовых зуба), а охватывающий ротор A снабжается шестью винтовыми канавками, которые имеют почти такой же внутренний профиль, как наружный профиль лопастей охватываемого ротора (см. рисунки 4 и 5). При работе такого компрессора, охватываемый ротор приводится во вращение с помощью электромотора. А охватывающий ротор приводится во вращение с помощью лопастей охватываемого ротора, через разделяющую их воздушно-масляную прослойку (подушку).

    При работе масло впрыскивается в воздух, на входе его в корпус роторов, и при этом масло обеспечивает одновременно и уплотнение между роторами и корпусом и к тому же смазку этих деталей. При сжатии воздуха выделяется много тепла, и масло здесь играет роль охлаждающей жидкости и естественно сильно нагревается, поэтому для его охлаждения предусмотрен масляный радиатор 8 (см. рисунок 3).

    При работе воздух сильно сжимается между лопастями (зубьями и канавками) обоих роторов, и в кончики зубьев охватываемого ротора встроены уплотнительные полоски, которые позволяют при работе повысить герметичность сопрягаемых деталей.

    Если говорить проще, то охватывающий ротор и корпус играют роль цилиндра, а охватываемый ротор в этом цилиндре выполняет роль поршня, который сжимает воздушно-масляную смесь. При вращении обоих роторов, выпускное отверстие открывается и смесь сжатого воздуха с маслом выходит из корпуса роторов и поступает в систему маслоотделения, где масло отделяется от воздуха.

    После выхода из маслоотделителя воздух поступает по трубопроводу в охладитель воздуха (радиатор с вентилятором), и далее поступает в систему влагоотделения (влагоотделитель), и после неё чистый воздух выходит в ресивер.

    Выбор компрессора.

    Сейчас в продаже огромный выбор различных компрессоров от самых простых, дешёвых и ненадёжных (с пластиковыми поршнями) до самых качественных дорогих моделей. Естественно хороший качественный инструмент не может быть дешёвым, на это простое правило следует опираться и при выборе компрессора.

    Перечислять множество моделей, от дешёвых китайских до дорогих европейских или американских, здесь нет смысла, так как можно в любой момент зайти на один из тысяч сайтов-продажников компрессоров какой нибудь фирмы, и подробно ознакомиться с их моделями, которых в интернете тьма.

    При выборе компрессора следует учитывать, что каждый пневматический инструмент, в том числе и распылители для покраски, требуют определённого расхода воздуха, при определённом давлении. Расход воздуха выражается в литрах в минуту и производительность компрессора тоже, а давление, которое выдаёт компрессор, выражается в килограммах на квадратный сантиметр (кг/см²), или барах (бар).

    При выборе компрессора следует учитывать, что его производительность и ёмкость ресивера (баллона), должна с запасом удовлетворять расход воздуха, который будут потреблять все инструменты в мастерской. И суммарная потребность рассчитывается сложением всех запросов на подачу воздуха. При этом следует учесть, что по мере накопления средств и расширения мастерской, впоследствии могут быть добавлены дополнительные пневмо-инструменты или станки.

    Следует учесть и то, что между номинальной производительностью компрессора и его действительной подачей воздуха, может быть существенная разница. При этом так же следует учитывать и объём ресивера, но как правило больший объём никогда не помешает. Но здесь важно, чтобы он был не слишком завышен.

    Ну а если в вашей мастерской, кроме мелкого пневмо-инструмента, вы желаете ещё установить и пневмо-станки — например пневмо-молоток, или пескоструйный аппарат, которые требуют значительного расхода воздуха, то тогда следует приобретать компрессор с большой производительностью (не менее 500 литров в минуту), который стоит достаточно дорого. К тому же большинство больших компрессоров (с большой производительностью) рассчитаны на 380 вольт, и для установки в обычном гараже с сетью 220 вольт, они естественно не подойдут.

    Можно конечно перевести их на 220 вольт с помощью конденсаторов (об этом читаем тут), но при этом следует учесть, что мотор потеряет около 30 — 40 % мощности. К тому же обычная проводка сети 220 вольт, рассчитана на применение электродвигателей не более 4 киловатт, так как при использовании моторов большей мощности, сечение штатных проводов не выдержит нагрузку и начнёт греться и даже плавиться. Всё это следует учесть при приобретении большого компрессора.

    Но можно отказаться от электромотора и подключить большой компрессор от экономичного дизельного двигателя какой нибудь иномарки, сейчас купить такой по дешёвке можно на какой нибудь авторазборке. Вариантов привода такого спаривания несколько, можно через мягкую муфту, цепь, ремень и т.д. При этом можно даже оставить штатную механическую коробку передач дизельного двигателя, которая позволит менять обороты компрессора.

    Плюсы такой спарки компрессора и дизеля — это полная автономность и независимость от электросети. И производить пескоструйные работы можно будет на выезде. Это бывает выгодно, даже несмотря на то, что расход солярки обойдётся немного дороже электричества.

    Установка компрессора.

    Выбор места установки компрессора, тоже играет не последнюю роль, так как подаче чистого и сухого воздуха, при необходимом давлении, может способствовать или мешать место, в котором расположен воздухозаборник компрессора. Воздухозаборник (впускной порт) в идеале должен располагаться так, чтобы на выходе получить самый сухой, самый холодный и самый чистый воздух, насколько это позволяют условия.

    Поэтому не рекомендуется располагать воздухозаборник и сам компрессор рядом с нагревательными приборами, трубопроводами, вытяжками, в пыльных и сырых местах. Если в вашей мастерской нет идеально чистых и сухих мест, тогда необходимо изготовить вокруг компрессора короб, который следует обклеить пенопластом, а окна для входа воздуха в короб, отделить от основного помещения тканевыми или фетровыми фильтрами. Некоторые мастера хранят компрессор в специальной небольшой пристройке к мастерской, изолированной от пыли.

    Техническое обслуживание компрессора.

    Абсолютно все компрессоры требуют регулярного технического обслуживания, которое рекомендует завод изготовитель. Причём регулярный уход играет немаловажную роль в поддержании хорошего качества воздуха, получаемого на выходе. К тому же многие маляры используют при покраске машин компрессор не только для подачи краски в распылитель, но ещё и для дыхания, при работе в защитной маске, с автономной подачей воздуха. Поэтому воздух на выходе должен быть обязательно чист, к тому же чистота воздуха даст гарантию качественной покраски, без дефектов (от масла находящегося в воздухе).

    Техническое обслуживание совсем не сложное и включает в себя следующие действия:

    • Проверка уровня масла перед пуском.
    • Замена масла после определённого срока.
    • Периодический слив воды из водоотделителя.
    • Очистка или замена (зависит от конструкции) воздушного фильтра, после определённого срока.
    • Очистка или замена(зависит от конструкции) фильтра маслоотделителя, после определённого срока.
    • Проверка натяжки приводного ремня и по необходимости его подтяжка.

    Периодичность проведения каждой операции, зависит от того, как часто используется компрессор, и в инструкции завода изготовителя, обычно проведение какой то операции рекомендуется после отработки в течении указанных часов.

    Следует учесть ещё и то, что автомобильное моторное масло не подходит большинству моделей компрессоров, и поэтому, прежде чем менять масло, уточните в инструкции своего компрессора, какое масло рекомендует завод изготовитель.

    Несвоевременный уход за компрессором, может привести к проблемам при нанесении лакокрасочного покрытия, таким как наличие воды, масла, частиц грязи в подаваемом в распылитель воздухе, и соответственно и в краске.. К тому же из-за наличия грязи, может упасть давление при распылении.

    Компрессор своими руками.

    Сейчас в продаже можно встретить огромное количество самых разнообразных компрессоров, но качество многих, особенно не дорогих азиатских моделей, оставляет желать лучшего. Тем более, если что то износится в таких компрессорах, то достать какую то запчасть, к примеру поршень, становится довольно проблематично. Именно поэтому есть смысл изготовить компрессор на основе качественного зиловского или камазовского компрессора, от соответствующих грузовиков Камаз или ЗИЛ 130.

    Компрессоры, обслуживающие тормозную систему этих грузовых автомобилей, рассчитаны на огромные пробеги. К тому же в магазинах запчастей для этих грузовиков, всегда можно найти запасные части для их компрессоров, и причём не дорого, по сравнению с импортными запчастями.

    Конечно компрессоры от этих грузовиков не имеют большой производительности, но для гаражной покраски кузовных панелей машин или мотоциклов, их вполне хватает. По крайней мере собранного мной компрессора (см. фото и видео под этой статьёй), мне вполне хватает для покраски отдельных элементов кузова машины или мотоцикла. А если потребуется полностью покрасить всё машину, конечно желательно иметь компрессор побольше, но ведь полная покраска потребует и соответствующей камеры (в гараже красить всю машину очень не удобно), которую можно арендовать на время, и которая оборудована компрессором побольше.

    Поэтому есть смысл изготовления компрессора для своей мастерской именно от вышеперечисленных грузовиков, тем более на какой нибудь автобазе, приобрести компрессор от грузовика можно за копейки (по сравнению с ценой на заводские компрессоры).

    Начинать изготовление следует с рамы, которую можно сварить из профильной трубы, швеллера, двутавра и т.п.  Желательно приобрести колёсики, и сразу приварить их крепления к раме. Это позволит в последствии сделать компрессор мобильным и перемещать его по мастерской, если длинна шлангов будет недостаточно длинной.

    Ещё потребуется найти металлический лист, толщиной 10 — 12 мм (я использовал дюралюминиевый), который будет являться дном компрессора (зиловский компрессор не имеет дна). Лист можно вырезать побольше раза в два, чем картер компрессора, так будет удобнее его монтировать к раме, через бобышки (см. фото).

    Вырезав лист, берётся картер компрессора и его нижняя кромка обмазывается смазкой и прикладывается к металлическому листу (дну), чтобы снять слепок и видеть, где в листе сверлить отверстия, для крепления дна к картеру. Между картером и дном, ставится прокладка из паронита или маслостойкой резины, и теперь можно притянуть дно к картеру с помощью болтов. Теперь уже можно закреплять компрессор на раме.

    Способов крепления несколько, но я рекомендую уложить лист с компрессором на четыре бобышки, высотой примерно 10 см (изготовленные из трубы 35 мм). Это позволит приподнять компрессор над рамой (на 10 см), чтобы ремень от шкива компрессора не цеплял впоследствии за раму.

    Ещё нужно в самой верхней части картера компрессора, примерно не доходя пару сантиметров до цилиндров, просверлить в боковой стенке картера отверстие, диаметром 10 мм, в котором нарезается резьба М10х1,5, и в неё вкручивается штуцер для шланга. Это будет так называемый сапун (для выхода воздуха). Сапун не позволит подниматься давлению в картере и от этого не будет выдавливаться масло через сальник и прокладку.

    На шланг от сапуна в самом верху полезно плотно надеть какую нибудь ёмкость (я использовал пластиковую баночку от краски — это видно на фото), так как при работе компрессора, часть масла будет выдавливаться из шланга в ёмкость, а при остановке, масло из ёмкости будет стекать по шлангу обратно в картер. В крышке ёмкости нужно будет просверлить маленькое отверстие для выхода воздуха.

    Установив компрессор на раму, остаётся сделать крепления для электродвигателя, но прежде чем делать крепления, закажите токарю шкив для вала электромотора. Я сделал шкив диаметром 100 мм (10 см), и такой диаметр позволяет получить  достаточно нормальные обороты коленвала компрессора, и в то же время электродвигатель на 1,5 киловатт, не сильно напрягается, чтобы прокрутить компрессор при большом давлении.

    После того, как шкив будет насажен на вал мотора, купите ремень, и после того как вы наденете его на шкивы, вы увидите, в каком месте рамы приваривать крепления для электродвигателя. Там где будут болты крепления двигателя, отверстия для болтов сделайте овальными, с длиной овала (прорезей) примерно сантиметра 3 — 4. Это позволит впоследствии при вытягивании ремня, натянуть его, смещением двигателя по овальным отверстиям.

    После закрепления ремня и подключения двигателя (как подключить через конденсаторы ссылка выше в тексте), можно уже попробовать включить всё и проверить в работе. Теперь следует позаботиться об охлаждении компрессора, ведь он рассчитан на жидкостное охлаждение от автомобиля. Здесь не требуется применять никакой насос (помпу), так как компрессор будет охлаждаться от термосифонного эффекта.

    Говоря проще, жидкость когда начнёт нагреваться в рубашке охлаждения, то она устремиться к более холодной жидкости, и начнёт её вытеснять, а на её место будет поступать более холодная жидкость из радиатора. Радиатор я использовал от печки какого то грузовика (на фото его видно слева), но можно применить и от отопителя легковых машин. Всё подключается последовательно, и на рубашке охлаждения компрессора уже имеются для этого штатные штуцеры для шлангов.

    Там где шланг подходит в верхней части радиатора, я установил Т-образную трубку, и к верхнему (третьему) штуцеру я подключил расширительный бачок их пластиковой бутылки. Ведь при нагревании жидкость расширяется, и будет выдавливаться немного в расширительный бачок.

    Лучше залить в рубашку охлаждения и радиатор Антифриз или Тосол (заливается через расширительный бачок), хотя за несколько лет работы у меня в мастерской такого компрессора на воде, он ни разу не перегрелся. Причём при долгой работе в жару, электродвигатель, снабжённый штатным вентилятором охлаждения, грелся больше чем сам компрессор.

    Ещё один важный вопрос — это смазка подшипников (вкладышей) коленвала компрессора. На машине они смазываются под давлением, и при желании можно было сделать привод подачи масла с помощью какого то маслонасоса от автомобиля. Я поначалу хотел его установить. Однако рассчитав какие маленькие обороты у коленвала компрессора, пока не стал ставить принудительную смазку. И как оказалось она и не нужна.

    Коленвал ведь купается в масле (уровень масла примерно на половину картера) и в нижних головках шатунов и во вкладышах сделаны отверстия для поступления смазки. Так что сухое трение подшипников (вкладышей) исключено, и это подтвердилось на практике. Уже седьмой год компрессором пользуюсь почти каждый день, и он не имеет ощутимого износа и посторонних стуков.

    После подключения системы охлаждения, нужно на выходе компрессора или ресивера подключить маслоотделитель, и далее по ходу подключить влагоотделитель. После влагоотделителя я подключил кран, перекрывающий воздух, и после него редуктор и манометр, который позволит регулировать давление воздуха на выходе. Все эти компоненты сейчас продаются по отдельности, и их не сложно найти в продаже.

    При компоновке ресивера (у меня баллон на 80 литров), я отошёл от распространённой схемы расположения баллона внизу, и закрепил его вверху. На устойчивости всей конструкции это никак не отразилось, зато так удобнее сливать конденсат, через расположенный внизу баллона краник.

    На входе (там где заборник воздуха) я установил воздушный фильтр от обычного респиратора, это видно на фото и видео, но можно установить и более качественный воздушный фильтр с бумажным фильтрующим элементом, небольшого размера, например от какого то мотоцикла.

    Компрессор ещё можно снабдить реле давления, которое при наборе нужного давления, будет отключать электродвигатель, а как только давление упадёт ниже необходимого, реле заново будет включать мотор. Это удобно например при больших объёмах покрасочных работ. Вот в принципе и всё, ну а в видеоролике ниже показан вариант изготовления моего самодельного компрессора, но разумеется конструкцию можно сделать и несколько иной.

    Ну и естественно в одной статье нельзя было охватить различные виды компрессоров и различные нюансы их устройств, но надеюсь, что данная статья будет чем то полезна начинающим мастерам, решившим снабдить свою развивающуюся мастерскую самодельным или заводским компрессором, успехов всем.



    Как сделать воздушный электрический компрессор 220В своими руками

    Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

    Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

    Компрессор для покраски авто своими руками

    Необходимые материалы

    Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

    • манометр;
    • редуктор с фильтром защиты от масла и влаги;
    • реле для регулировки давления;
    • фильтр очистки для бензиновых двигателей;
    • крестовина для воды с резьбой внутри;
    • переходники резьбовые;
    • хомуты;
    • мотор;
    • ресивер;
    • масло для двигателя;
    • выключатель под напряжение в 220В;
    Материалы для самодельного компрессора
    • трубки из латуни;
    • маслостойкий шланг;
    • деревянная доска;
    • шприц;
    • средство для удаления ржавчины;
    • шпильки, гайки, шайбы;
    • герметик, фум лента;
    • эмаль для металла;
    • пилка или напильник
    • колеса от мебели;
    • фильтр моторный дизельный.

    Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

    Собираем двигатель

    Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

    Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

    Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

    Снимаем мотор холодильника

    Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

    В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

    Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

    Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

    Крепим мотор на подготовленную доску

    Резервуар для сжатого воздуха

    Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

    Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

    Старый огнетушитель используем как резервуар для сжатого воздуха

    Собираем устройство

    Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

    На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

    На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

    Схема компрессора для покраски авто

    Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

    С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

    Самодельный компрессор для покраски автомобиля

    Испытываем и настраиваем самодельный компрессор для покраски авто

    Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

    Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

    Проверяем компрессор с помощью краскопульта

    Заключение

    Изготовление воздушного электрического компрессора своими руками не только помогает сэкономить финансы, но и позволяет создать агрегат для выполнения конкретных задач. Использовать его можно не только для покраски кузова авто. Он может быть полезен для пескоструйной обработки разных элементов авто, а также для продувания разных элементов и других задач, в которых требуется использование сжатого воздуха.

    [democracy]

    [democracy]

    Как сделать компрессор для покраски своими руками

    Гусевский Андрей Анатольевич

    Бытовые компрессоры для покраски

    Бытовые компрессоры для покраски в большом количестве в розничной торговле. Хотя стоит сказать, что их цена довольно высокая и зависит от производителя и его мощности.

    Сегодня мы расскажем, как сделать компрессор для покраски в домашних условиях своими руками. В этом случае его цена будет автоматически приведена в действие.

    Содержание статьи

    Изготавливаем в домашних условиях

    Для начала надо сделать правильный выбор компрессора для покраски. Это будет зависеть от объемной выполняемой работы. Тогда стоит его использовать в коммерческих целях и на этом зарабатывать деньги, тогда стоит его сделать более мощным.

    Внимание: Чем выше мощность компрессора тем и выше его цена. Но если вы будете делать покраску машин или других не конструкций, тогда стоит остановиться на среднем диапазоне мощности.

    Что понадобится и принцип работы

    Мы будем собирать воздушный компрессор для покраски, беря за основу обычную камеру транспортного средства / авто.

    Для сборки самодельного компрессора нам понадобятся:

    • Камера транспортных средств / авто. Она будет играть в нашем агрегате роль ресивера.
    • Насос, лучше использовать его с установить - манометром. Его роль будет заключаться в нагнетательных действийх.
    • Ремонтный комплект.
    • Шило для комфортной работы.

    Теперь после подготовки всех частей мы можем начать сбор станции:

    • Первым этапом мы смотрим, не пропускает ли камеру воздух, нет отверстий и пор в ней. Производим ее накачку. В процессе запуска разгерметизацию нашего объекта, можно наклеить заплатки на нужные места, либо произвести лечение резиной сырого состояния.
    • Следующим шагом в ресивере делаем дыру.Для этих манипуляций нам и понадобится шило. Далее туда кладем сосок от камеры, он будет роль выхода струи воздуха при работе нашего устройства.
    • Факультативный штуцер мы приделываем и приклеиваем. Как раз для данной цели мы используем и заготовили наш ремонтный комплекс. Потом мы присоединяем сам штуцер. Чтобы убедиться, что воздух нормальным образом покидает емкость, нужно просто открутить ниппель.
    • Однако сам ниппель, установленный в камере, будет заключаться функция клапана, а также необходимого уровня потока давления. Чтобы узнать объем давления, мы должны распылить красочный материал на поверхность. Если эмаль на металл кладется равномерными слоями, значит наша работа выполнена правильно и на высоком уровне.
    • Также определить уровень давления нам может помочь и манометр. Даже после включения аэрографа давление должно быть также равномерным.

    Сам процесс сборки самодельного компрессора для покраски относительно простой и не требует особых знаний и умений, однако его комфортность и удобство начинает сразу же ощущаться.Намного проще осуществлять красочные работы с помощью аэрографа, чем использовать баллон.

    Внимание: необходимо внимательно следить, чтобы в камеру транспортного средства попадали потоки пыли или жидкости.

    придется готовить краску для работы заново. При правильной работе компрессора он будет служить длительное время, однако при правильной работе компрессора воздух стоит накачивать в автоматическом режиме, это намного удобнее и проще.

    Собираем компрессор своими руками на полупрофессиональном уровне

    Существует возможность собрать такой агрегат, который по своим свойствам никак не будет проигрывать специальным компрессорам от ведущих разработчиков. За основу мы будем брать обычный холодильник.

    Для выполнения работы понадобится ряд запчастей и агрегатов, а именно: ресивер, фильтр, разнообразные переходники, масло, переключатели и другие части, с которыми мы познакомимся далее. Рассмотрим сам принцип работы данного агрегата.

    Принцип работы самодельного компрессора

    • Чтобы сделать процесс намного проще, движком нашего агрегата будет выступать компрессор от обычного холодильника, который был произведен в Советском Союзе. Несомненным плюсом присутствие реле нагнетательной установки. Отечественные холодильники обладают большим уровнем давления, чем их зарубежные аналоги, что является важным преимуществом. После того как был вынут блок, необходимо подготовить его к эксплуатации, произвести чистку слоя коррозии.
    • Для таких работ используем преобразователь коррозии, чтобы реакции преобразования прекратили выполняться. Так мы произвели подготовительную работу моторчика.

    Сделав все необходимые подготовительные мероприятия, мы можем начать смену масла. Ведь если особо не лукавить, то почти никакая холодильная установка за долгие годы непрерывной эксплуатации никогда не подвергалась смене масла. Такое решение оправдывает себя, так при работе наш механизм защищен от внешнего воздуха в полном объеме.

    • Для смены масла мы берем материал из полусинтетики. Он по своим свойствам ничем не отличается от масла компрессора и содержит нужные нам добавки.
    • Вторым шагом, мы должны отыскать на нашем компрессоре три трубочки, две из них будут находиться в открытом состоянии, втором в запаянном состоянии. В работе нашей установки первые две трубочки будут служить для нагнетания воздуха в разные стороны (он будет входить и выходить). Чтобы включить нагнетательную установку в сеть. Далее мы внимательно смотрим, где воздух всасывается, а в каком месте он наоборот покидает наш агрегат.
    • Трубка, которая находится в запаянном состоянии, будет выполнять роль смены масла. Отсюда мы должны избавиться от ее закрытой части. Для таких работ мы можем взять обычный надфиль, производим спил по окружности трубочки. Обращаем внимание, чтобы кусочки стружки и металлическая пыль не оказались внутри нагнетательной установки.
    • Далее мы отламываем заднюю часть трубочки и производим слив масла в специальную тару.Это делается для того, чтобы определить последующий объем следующего залития. При помощи шприца мы в небольшом количестве производим ввод нового полусинтетического масла.
    • Когда ввели новое масло, важно заглушить весь механизм смазки движка. Мы должны подобрать винтик, предварительный обмотав его лентой, осуществляем его закручивание в трубочку. Нужно помнить, что из задней части этой трубки иногда будет вытекать небольшое количество полусинтетического масла. Чтобы этого избежать, для работы нам понадобится специальный маслоотделитель.
    • Когда мы успешно выполнили предыдущие этапы сборки, мы можем приступить к следующему шагам создания нашей нагнетательной установки. Работа начинается с крепления на ложе из дерева движка с реле. Это нужно сделать таким образом, чтобы он был как на раме.
    • Такие меры необходимо ввести, так как реле нагнетательной установки очень чувствительно к положению в пространстве. Действия должны быть точными, так как от правильной настройки будет зависеть в будущем верное функционирование режима работы компрессора.

    Воздушная емкость

    Где взять воздушную емкость? Для таких целей нам понадобится баллончик, который используется в огнетушителях. Все это ставится в зависимость от того, что они обладают высокой прочностью на них оказываемое давление, в качестве навеса они идеальны.

    Итак:

    • В качестве базиса берем огнетушитель под маркой ОУ-10. У него десятилитровый объем воздуха и высокая степень прочности к испытуемому воздействию давления.Мы откручиваем запорный механизм, дополнительно устанавливаем переходное устройство.
    • Если попадаются следы ржавчины, то в оперативном режиме нужно избавиться , используя преобразователь коррозии. Помещаем вышеуказанную жидкость внутрь баллончика и начинаем взбалтывать его.
    • После того как ржавчина удалена и ее следовала почти не осталось, мы приделываем крестовину. В ходе этих работ мы создали две важные запчасти для будущей нагнетательной установки.

    Осуществляем сборку

    Чтобы детали не мешали друг другу, их нужно сразу установить на основе. Для ее изготовления берем доску, там будет крепиться и сам движок будущей нагнетательной установки и частей огнетушителя.

    • Специальные шпильки в форме резьбы мы используем для установки движка на деревянный базис. Шпильки просовываем в заранее сделанные дырочки. Гайки как никогда будут кстати. Также нужно просверлить отверстие и для крепления огнетушителя.Другие листы прикрепляются при помощи саморезов к нашей основе из дерева.
    • Ставим ресивер на вертикальный уровень, нам понадобится три листа фанеры для таких целей. В одной фанере делает дырочку для крепления баллончика. Другие листы мы прикрепляем саморезами. Склеиваем их с листом ресивера.
    • Заранее выдалбливаем в базисе из отверстия под ресивер и его нижнюю часть. В конце, чтобы установка перемещаться, мы соберем обычные колеса от обычной мебели, прикрепленные к основанию.
    • Как только мы закончили указанные работы по сбору, нам необходимо обеспечить защитные функции нашей установки от пылевого потока. Для этих целей понадобится бензиновый фильтр, который обычно играет роль грубой фильтрации. Его цель стать воздухозаборником в нашей нагнетательной установке.
    • Далее мы берем резиновый шланг и трубку компрессора. На входе компрессора низкий уровень, об этом важно помнить, т.е. увеличение контактирующих свойств при помощи хомутов нам не понадобится.
    • Т.е. нами уже сделана входная фильтрационная система для нашего компрессора. На выходе установки прикрепляем маслоотделитель, который будет защищать устройство от проникновения частей пылевого потока. Также нам будет нужен фильтрационный механизм питания. Так как уровень давления на выходе системы имеет высокие показатели, здесь нам будут нужны хомуты автомобильного транспорта.
    • Теперь мы плавно подобрались до фильтра маслоотделителя. Мы производим его ввод в работу, соединяя его с входной частью редуктора.Редуктор для развязки и выходной части компрессора, т.е. в выходную часть мы осуществляем вкручивание крестовину слева, с правой же стороны мы приделываем манометр (так мы будем следить за уровнем давления). На верхней части крестовины крепим реле регулирования.
    • Реле регулирования позволяет регулировать уровень высоты нагнетаемого давления, а также при необходимости закрывать питание в компрессоре.
    • При помощи этих запчастей нашу нагнетательную установку, если уровень давления будет находиться на низком уровне и наоборот, выключаться, если параметры резко поднялись вверх.
    • Чтобы настроить уровень рекомендуемого давления компрессора нужно использовать пружинки реле, их две штуки. Пружина, размер которой больше всего, служит для создания давления на низком уровне, маленькая пружинка для регулировки давления на низком уровне, также она служит для регулировки отключения установки.
    • РМ5 изначально собирались для водоснабжения, они собирали собой простые выключатели из двух контактов. Один контакт в нашем варианте создан для работы в сети, где напряжение находится на уровне двести двадцать вольт, другой же контакт работает на связь с нагнетательной установкой.
    • Питание мы делаем через тумблер для соединения со вторым входом с нагнетательной установкой. В нашей цепи тумблер уже в наличии, мы имеем право на быстрыми темпами выхода системы.

    Само собой разумеющееся все контакты должны быть правильным образом запаяны и произведена их изоляция. Теперь мы со спокойной душой можем покрасить наш компрессор и начинать пробовать красить с помощью него.

    Следим за давлением системы

    Теперь, когда наша установка готова, настало самое время проверить, как она работает или выполнить ряд тестов.Подсоединяем аэрограф или краскопульт. Не трогая сам тумблер, подключаем нашу систему к электрической энергии.

    • Реле мы ставим на минимально возможный уровень давления и осуществляем соединение нагнетательной установки с электричеством. Смотрим на показатели и характеристики на манометре, следим за уровнем подаваемого давления. После того как мы проводим работу, реле выключает движок компрессора, смотрим на контакты и их свойства герметичности.
    • Чтобы выяснить герметичность, используйте обычный раствор из мыла.Если вся установка успешно прошла все испытания, мы должны обязательно удалить воздух ниже уровня запуска всего механизма нагнетательного агрегата. Если уровень давления достигает нужных пределов, то производит реле пуск самой системы компрессора. Если все работает нужным образом, мы можем начать красочные работы.
    • красить металлические поверхности и основания, чтобы использовать саму основу для работ готовить нет необходимости. От нас лишь требуется сделать уровень давления на нашей нагнетательной установке.
    • Такие тесты дают нам шанс замерить те нужные технические характеристики, которые позволяют класть краски который равномерно. Также необходимо помнить, что такие красочные работы производились на минимуме работы нагнетательной установки.

    Вместо вывода

    После выполнения всех вышеуказанных работ и ввода нашей нагнетательной установки в работу мы подвести первые итоги. Таким образом, сам процесс сбора компрессора не составляет особого труда для всех собственников автотранспортных средств, особых знаний и умений здесь вовсе не нужно.

    • Глупо не говорит о том, что второй тип компрессора выходит намного сложнее в плане его сборки и наличия необходимых запчастей и материалов. Однако из - за давления в автоматическом режиме и особой системы запуска всего нагнетательной установки, такой компрессор наиболее удобен и приятен в работе.
    • Также вам не нужно будет следить за ресивером. Данная установка может быть использована также для покраски ворот в помещении или повторяемой поверхности.

    Внимание: Компрессор для покраски самому сделать не сложно, важно еще и делать его регулярное обслуживание.Особенно часто он выходят со строя по причине не замены масла. Поэтому следите за его качеством в первую очередь.

    Как выбрать компрессор для покраски. Обратите внимание на герметичность стыков и тогда компрессор будет служить вам долго.

    Какой нужен компрессор для покраски автомобиля?

    Одной из самых дорогостоящих работ по восстановлению автомобильного кузова является его покраска.Поэтому, чтобы немного сэкономить, автолюбители часто предпочитают красить свое авто самостоятельно. Для выполнения данных работ понадобится компрессор для покраски автомобиля, набор шлангов и краскопульт.

    Если с краскопультом все понятно, то с компрессором возникает большое количество вопросов, поскольку для нанесения лакокрасочного покрытия можно использовать разнообразные виды компрессоров. Это могут быть самодельные или заводские, стационарные и передвижные, поршневые или роторные компрессоры, работающие на разных источниках питания.Также существуют варианты, при нанесении краски при помощи использования подручных средств. Читайте более подробно о покраске автомобиля своими руками.

    Для нанесения лакокрасочного покрытия возможно использование обычного пылесоса. Это, пожалуй, самый простой и примитивный способ нанесения краски. Создаваемое двигателем пылесоса очень низко, то использование краскопульта не представляется возможным, поскольку для него требуется высокое давление.Вместо краскопульта можно использовать пистолет для нанесения аэрографии. Конечно, покрасить весь автомобиль таким способом не удастся, но подкрасить небольшие поверхности вполне возможно. Но перед нанесением краски следует внимательно следить за ее густотой. Густую краску двигатель пылесоса не сможет качественно распылять, что приведет к появлению подтеков на поверхности машины.

    Еще одним способом выполнения покрасочных работ является использование автомобильной камеры и портативного компрессора для подкачки колес.Для этого в камеру монтируют второй золотник. К одному золотнику подсоединяют компрессор, а к другому - краскопульт. В данном случае камера является резервуаром для воздуха, которая будет обеспечивать ровную подачу воздуха к краскопульту.

    Самодельные компрессоры для покраски автомобилей

    Компрессорные установки автолюбители часто мастерят сами. Для этого берут компрессор от автомобиля ГАЗ-66 или ЗИЛ-130 устанавливают его на станину и устанавливают привод от электродвигателя.К такой установке подключают ресивер для выравнивания потока воздуха, так как данные компрессоры поршневые и воздух из них выходит толчками. Если же ресивер отсутствует, то вместо него умельцы приделывают камеру от автомобиля. Эта камера и играет роль резервуара для воздуха.

    Самодельные компрессоры могут быть как стационарными, так и передвижными. Также встречаются электрод установки, работающие не от двигателя внутреннего сгорания, взятого от бензопилы или мопеда.

    Преимущественно таких компрессорных установок их дешевизна, поскольку они собираются своими руками и практически из подручных средств.Недостатками таких компрессоров является невозможность регулирования необходимого давления для выполнения покрасочных работ, поскольку в большинстве случаев на самодельных установках отсутствуют манометры и стравливающие клапаны, которые регулируют давление в ресивере. Для выполнения таких работ приходится приноравливаться к работе компрессора. К тому же существует возможность испортить окрашиваемую поверхность, что приводит к необходимости зачищать ее и снова красить.

    Поршневые компрессоры

    На рынке можно приобрести компрессорную установку, как поршневую, так и роторную. В поршневом компрессоре рабочих элементов, нагнетающим воздух, является цилиндропоршневая группа, а в роторном рабочем положении находятся два ротора, и нагнетают воздух. Поршневые компрессоры более распространены и стоят дешевле, чем роторные.

    На выбор покупателю могут предоставить масляный и безмасляный варианты поршневого компрессора. Отличается масляная установка от безмасляной, тем, что в картер компрессора заливается масло для смазки кривошипно-шатунного механизма.

    Привод у поршневого компрессора осуществляется от электродвигателя.Причем он может быть как напрямую, так и через ременную передачу.

    Компрессоры с ременным приводом являются более надежными и простыми в эксплуатации. В большинстве случаев такие установки делают передвижными.

    Существомом масляного компрессора безмасляным является более долговечная работа за счетки. Недостатком масляной компрессорной установки можно считать то, что в воздух, который он нагнетает, попадают частицы масла. Поэтому к тому же необходимо подключать фильтрующий элемент и осушитель воздуха, частицы масла компрессно негативно на качество покраски автомобиля.В безмасляной установке, поскольку масла нет, то и использование дополнительных элементов не потребуется.

    Преимуществами поршневых компрессорных установок являются их простота эксплуатации и легкость ремонта, поскольку механизмы в них нет. Поэтому ремонт произведен в кратчайшие сроки и практически без прерывания покрасочных работ.

    Роторные компрессоры

    В роторных компрессорах используется принцип синхронного движения навстречу друг другу двух роторов.Эта конструкция позволяет осуществлять постоянную и бесперебойную подачу воздуха в течение длительно времени. Данные компрессоры, как и поршневые, могут быть масляные и безмасляные. При использовании масляного варианта также фильтровать воздух от масляных частиц и пропускать его через осушитель.

    Использование небольшого потребления электроэнергии по с поршневой установкой, быстрая настойка компрессора для конкретного вида работ, и высокая производительность. К тому же роторный компрессор практически бесшумный, по сравнению с поршневой установкой. Поскольку конструкция данного компрессора более сложная, то стоимость его значительно выше.

    Роторные установки очень надежны в эксплуатации, но в случае поломки ремонт будет более дорогостоящий и сложный, по сравнению с поршневым компрессором.

    Выбор компрессора для покраски

    Перед приобретением компрессора необходимо несколько факторов. Прежде всего, нужно решить, покраской автомобилей вы будете профессионально, или компрессор приобретается для различных нужд.

    Если компрессор покупается для профессиональной деятельности, то в данном случае не стоит экономить. Для такой деятельности понадобиться мощным двигателем компрессор с ресивером большой вместительности. Лучшим улучшением будет приобретение роторного компрессора. Использование такого компрессора производительного производства и качественного нанесения лакокрасочного покрытия.

    Если же компрессор приобретается для домашнего использования, то вполне подойдет поршневая компрессорная установка небольшой или средней мощности с ресивером средних размеров. Покрасить весь автомобиль такой установкой будет сложно и трудоемко, но вполне возможно.

    При выборе компрессора стоит работать от какой сети он буде: 220 или 380 В. Если компрессор покупается для СТО, занимающимся покрасочными работами, в котором есть трехфазная сеть 380 В, то лучше приобретать и соответствующий компрессор. Если же такой линии нет, то придется довольствоваться сетью 220 В.

    какой у него принцип работы и использование своими руками + Видео

    Компрессор для краскопульта, выбор и использование в строительстве и ремонте.Покраска жидкими красителями является заключительным процессом перед сдачей объекта в эксплуатацию после ремонта или новостройки.

    Способов нанесения красок и грунтовок несколько.

    Общие сведения перед покупкой краскопульта

    Как наносить краски на поверхность? Способы

    • С помощью малярных кистей . Положительный эффект при использовании в труднодоступных местах, для точного нанесения покрытия на узкие детали не испачкав сопряжённые части. В основной части метод лишён КПД. Высокие трудозатраты, увеличенное время выполнения задания, отсутствие экономии, слои имеют неровную поверхность.
    • Нанесение краски валиком с ручкой . Работы производятся с хорошим качеством, но необходимо наносить несколько слоёв для перекрытия огрехов. Высокие трудозатраты. Экономия материала почти отсутствует. Сроки проведения работ не нарушаются. Красящий материал сильно разбрызгивается при работе валиком. Необходимо укрывать другие поверхности.
    • Покраска посредством краскораспылителей . Экономия эффекта достижения 35%. При правильной настройке и подборе сопутствующего оборудования, материал для окрашивания не разбрызгивается на другие площади. Слои получаются равномерные по толщине. Наблюдается экономия время на производство работ.

    Необходимым оборудованием для работы является воздушный компрессор для краскопульта.

    Состав краскопульта

    • Распылитель жидких материалов.
    • Шланг высокого давления для подачи воздуха.
    • Воздушный компрессор.

    Конструкция распылителя

    Краскопульт это механический аппарат, который производит смешение небольших порций краски с воздушным потоком. В результате получается облако с микронными каплями краски, движущиеся по воздушному потоку к обрабатываемой поверхности.

    Состоит он из специальных деталей:

    • Корпус аппарата. В нём сосредоточены основные механизмы.Системы дозировки, воздушные каналы, камера для смешения.
    • Пластиковый бачок для подачи краски. Располагается сверху корпуса или в его нижней части.
    • Рабочая головка. В ней устанавливается пластинка распылителя.
    • Рукоятка аппарата размещается в нижней части краскопульта. Выполняет функцию для удобного удержания распылителя во время работы. К ней присоединяются воздушные шланги.

    Основная функция краскопульта

    Работа распылителя заключается в нанесении жидких смесей, в распылённом виде, включая принадлежности на вертикальной поверхности и горизонтально расположенные объекты.Применяются они во многих сферах хозяйственной деятельности.

    В строительстве распылитель применяемый для нанесения грунтовок и окрашивания поверхности масляными красками и водоэмульсионными составами.

    Применение его обусловлено:

    • Высоким качеством нанесения материала.
    • Выполнение задания в срок.
    • Экономия материала.
    • Привлечение минимального количества исполнителей.

    При верной настройке распылителя и работе опытного специалиста слой краски будет тонким, без подтёков, площади, не останутся окрашенными, останутся чистыми поверхностями.

    Основной состав воздушного компрессора

    Оборудование для сжатия воздуха в специальной ёмкости и его к рабочему оборудованию. Состоит компрессор совокупных частей:

    • Кабель, подводящий электрический ток.
    • Электрический асинхронный двигатель.
    • Система управления.
    • Накопитель сжатого воздуха, ресивер.
    • Отводящий шланг высокого давления.

    Принцип работы

    При подаче на двигатель электрической, он начинает работать и передаёт крутящий момент на механизм воздушного насоса. Насос вырабатывает воздушный поток под давлением. Он поступает через систему управления в ресивер.

    Там поступающий воздушный поток наращивает давление до предельного давления. Система управления подаёт команды для электрического мотора. Подача воздуха в накопитель прекращается, и хранится там до момента расходования воздуха оборудования.Падение давления внутри ресивера приводит в рабочее положение электромотор с насосом.

    Такая комплектация установки позволяет выполнять задачи в постоянном режиме. Тем самым сокращенным время выполнения обязательств.

    Работоспособность компрессора зависит от мощности двигателя, типа насоса, объёма ресивера.

    Виды насосов воздушного компрессора

    Динамические насосы

    Осуществление повышения давления воздушного потока за счёт увеличения скорости прохождения его в механизме.Данные агрегаты имеют компактные размеры, могут работать автономно от батареи. Имеют высокий КПД.

    В конструкции отсутствует ресивер, воздух забирается из атмосферы и, пройдя через механизм, подаётся в точку разбора.

    Объёмные воздушные насосы

    Производят давление воздуха посредством нескольких основных приспособлений:

    • Поршневой насос. Работа его осуществляется с помощью поршневых групп. Принцип работы основан на вращении кривошипного механизма и шатуна с поршнем в цилиндре.Создавая вакуум, поршень втягивает воздух через впускной клапан, а выдавливает при сжатии через выпускной клапан.
    • Мембранный насос. Принцип действия сходен с работой поршневого варианта. Отлично имеется в наличии специальной мембраны прикреплённой по центру к поршню, внешний краем присоединяется к стенкам камеры. Поршень двигаясь, заставляет мембрану втягивать воздух, а при обратном движении, воздух выводится из камеры.
    • Насос с роторным механизмом .Вал, со спиральными бороздами вращаясь, захватывает из среды воздух, выводит его по цилиндру в выпускную камеру.

    По мощности подачи среды, воздушные насосы различаются по показателям:

    • Малосильные аппараты, выдают давление до 10 м 3 в минуту,
    • средней мощности мощности создать давление в 100 м 3 в минуту,
    • мощные насосы, давят до 200 м 3 в минуту.

    Типы ресиверов

    Накопитель воздушной массы представляет собой ёмкость в виде продолговатого баллона.Через систему контрольных клапанов в него поступает воздушная масса от насоса. Хранить в ёмкости воздух до начала работы краскопульта. Давление выходит из баллона и направляется по шлангу в распылитель. Затвор срабатывает при росте давления в шланге при окончании действий распылителя.

    Объём ресивера является одним из составных характеристик работоспособности краскопульта. Объём ресивера имеет минимум от 40 литров до 2000 литров для использования в малых производствах.

    По положению баллона различаются вертикальные и горизонтальные установки.Положение ресивера предполагает экономию в месте его расположения и для удобства транспортировки.

    На что обратить внимание на выбор при компрессора

    Выбрать краскопульт с компрессором

    Для производства большей части малярных работ в строительстве необходим компрессор с ресивером от 40 литров до 80 литров. Мощность электрического мотора у всех моделей одинаковой величины. Рабочее давление имеет единственную для всех марок и равно 10 бар. В процессе подбора воздушного аппарата важно совместить параметры рабочих величин распылителя и производительности объёма воздуха у агрегата.

    В случае ошибки выбора компрессор может быстро выйти из строя. Объём воздуха и давления, используемый пистолетом для производства окрасочной смеси, должен быть меньше чем производительность воздушного аппарата.

    В случае потери:

    • давление в ресивере будет быстро падать,
    • двигатель при постоянной работе на пределе перегреется,
    • необходимы частые остановки,
    • .
    • в результате двигатель выйдет из строя.

    Компрессор для покраски автомобиля (своими руками)

    Если у вас есть компрессор для покраски, то можно выполнять различные манипуляции. Например, покрасить автомобиль, накачать шины, осуществить подачу воздуха на различный пневматический инструмент. В данной статье будет рассмотрено, как изготовить компрессор своими руками. Причем будут приветствовать только доступные материалы каждому. Компрессор в гараже - это незаменимая вещь, он всегда полезен как при уборке, так и при покраске.

    Нужен ли вам компрессор?

    Причем последняя функция компрессора необходима очень часто. Но крайне важно, чтобы компрессор соответствовал определенным требованиям. Не должен поступать с того, чтобы поступать в космическое пространство равномерно, например, маленький капелек воды, машинного масла или твердых частиц. Обратите внимание на то, что компрессор для покраски авто должен выдавать максимально чистый воздух.

    Всем известно, что эффект апельсиновой корки возникает в тех случаях, когда в воздух попадают посторонние частицы. Все те воздушные компрессоры, которые вы можете увидеть в магазинах, имеют очень высокую цену, но зато они имеют необходимые качествами. Но стоит отметить, что самостоятельно изготовить компрессор, который не будет уступать профессиональным или полупрофессиональным моделям, довольно несложно.

    Принцип работы компрессора

    Принцип работы как у всех одинаков, довольно несложно можно описать словами.Имеется бак, в котором хранится сжатый воздух. В него нагнетается воздух либо механическим способом, либо вручную. Последний вид выгоден только с экономической точки зрения, на него необходимо потратить много сил и энергии. В случае если происходит автоматическое нагнетание, вы тратите несколько больше средств, зато никакого физического труда вы не выполняете.

    Конечно, накладываются некоторые требования, такие как необходимость заменять масло в воздушной помпе для ее смазывания.Воздух подается от нагнетателя к ресиверу. От последнего поступает на краскопульт. Как видите, принцип действия несложен, довольно просто изготовить качественный компрессор своими руками для покраски, весь процесс займет несколько минут.

    Простейший компрессор

    Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

    1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
    2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное, чтобы в нем имелся манометр - устройство измерения давления.
    3. Также вам потребуется негодная камера, а именно - от нее сосок с золотником.
    4. Комплект для ремонта резиновых изделий.
    5. Шило.

    Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда.Несложный компрессор своими руками для покраски сделать можно довольно быстро.

    Процесс изготовления

    Для изготовления компрессора возьмите камеру, проверьте ее на наличие повреждений. Для этого накачайте насосом и опустите в емкость с водой. Если у камеры будут наблюдаться трещины, порезы, маленькие дырочки, то в воде будут образовываться пузыри. При необходимости следует провести ремонт камеры. Для этого нужно использовать ремкомплект камер.Дальнейшее изготовление ресивера заключается в том, что необходимо проделать небольшое отверстие, в которое будет произведена установка дополнительного соска. С его помощью осуществляется подача воздуха к потребителю - краскопульту. Этот штуцер необходимо приклеить к камере и устройству с краскопультом при помощи пневмотрубки.

    Единственная доработка, в которой нуждается компрессор для покраски автомобиля, изготавливаемый своими руками, - это необходимость выкручивания золотника.Обратите внимание на то, что только в этом штуцере нужно выкручивать золотник, в родном это делать не нужно. Причина в том, что через него воздух должен проходить свободно, но обратно ему не нужно выходить. Чтобы определить оптимальное давление, необходимо произвести включение и попробовать распылить краску на поверхности. Главное, чтобы краска ложилась на ровно, не было разрывов. Контроль давления производится по манометру. Причем во время начала работы краскопульта давление не должно изменяться скачками.

    Изготовление полупрофессионального компрессора

    Как показывает практика, компрессор для покраски автомобиля, своими руками изготовленный, обладает большим сроком службы, причем в этом он выигрывает у фирменных образцов. Все дело в том, что такие компрессоры делаются для себя, а не для продажи, поэтому при изготовлении большой упор делается на доступность материалов и их срок службы. Чтобы изготовить практически профессиональный компрессор, вам потребуются следующие материалы:

    • Механический или электрический манометр.
    • Электромагнитное реле для контроля давления в ресивере.
    • Воздушный редуктор-фильтр для отделения масла.
    • Бензиновый фильтр для карбюраторных автомобилей.
    • Крестовина для водопровода с резьбой. Внутренний размер - три четверти дюйма.
    • Переходники с резьбой.
    • Хомуты.
    • Двигатель для изготовления нагнетателя.
    • Ресивер с необходимой емкостью.
    • Моторное масло, желательно полусинтетика, значения вязкости 10W40.
    • Выключатель 220 Вольт 5 Ампер.
    • Трубки из латуни.
    • Шланги, устойчивые к воздействию масла.
    • Шприц 10 или 20 кубов.
    • Отрезок бруса для изготовления основания.
    • Силиконовый герметик или лента.
    • Краска.
    • Надфили.
    • Небольшие колесики, чтобы сделать ваше устройство передвижным.
    • Топливный фильтр для дизельного мотора.
    • А также большое количество гаек, саморезов, шайб, болтов.

    С поиском всех необходимых материалов не будет трудностей, но самое главное - это найти подходящий источник воздуха, то есть нагнетатель. Вот какой компрессор для покраски оказывается простой в изготовлении, нужно только обзавестись одним или двумя ненужными холодильниками.

    Основа компрессора - двигатель

    Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора.Импортные модели холодильников оборудовались компрессорами, которые могут нагнетать очень высокого давления, импортные образцы этой бытовой техники не идут ни какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

    Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что максимально герметична.Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

    Автоматика для компрессора

    Конечно, потребуется автоматизировать процесс накачки воздуха в ресивер. Для этого необходимо использовать датчик давления электронного типа, а также микроконтроллер для управления нагнетателем.Выход компрессора соединяется с ресивером. В последнем произведена установка датчика давления. Такой компрессор для покраски авто будет работать независимо от вас, вам потребуется включить его в розетку.

    При произведении накачки воздуха в ресивер происходит постоянный контроль давления. Для равномерной работы краскопульта необходимо, чтобы давление колебалось в определенном интервале. Поэтому нужно установить микроконтроллерное устройство на срабатывание при определенных значениях параметров.При достижении максимально заданного давления необходимо, чтобы нагнетатель отключался. Если же давление в ресивере опускается ниже минимального значения, должно происходить включение нагнетателя. Вот такой несложный процесс протекает в самодельном компрессоре.

    Источник

    Еще никто не пишет новость.

    какой нужен, как правильно выбрать

    Покраска автомобилей - это достаточно сложный производственный процесс, ключевую роль при хороших результатах которого играет надежная работа инструмента.В маленьком гараже и в огромном хозяйстве СТО для работы над корпусами и другими сборными ключами Местные одинаковые краскопульты. Однако разные цели, объемы производимых операций, их характер накладывают неизбежные отличия в использовании нагнетателя, обвязке и ином оснащении. Поэтому выбрать компрессор для покраски - задача, которую нужно решать очень внимательно.

    Какие бывают компрессоры

    Краскопульты, пескоструйные аппараты, оборудование для штукатурки и нанесения мелкодисперсных смесей выдвигает край требования к системе нагнетания сжатого воздуха. Характеристики одного устройства давления и прокачки (для одного устройства) недостаточны для применения промышленных агрегатов. В то же время требуется указать параметры достаточно серьезного, чтобы для ее обеспечения требовалось тщательно выбрать компрессор для краскопульта.

    Сегодня в покрасочных цехах, гаражах и мастерских широко применяются:

    • винтовые устройства;
    • поршневые модели масляного и безмасляного типа;
    • конструкции с коаксиальным и ременным приводом.

    Каждый из типов оборудования имеет свои особенности и недостатки. И для каждого существует своя оптимальная схема применения.

    Поршневой безмасляный компрессор

    Особенность поршневых безмасляных моделей - полное отсутствие смазки в системе . Компоненты поршневой группы и другие детали конструкции изготавливаются из специального износостойких материалов. Низкое взаимное трение обеспечивает долговечность компрессора в целом.Устройство данного класса возможности:

    • создать давление до 10 атм;
    • обеспечивает хорошую производительность;
    • предложение компактные размеры и низкую массу.

    Однако агрегат безмасляного типа, который нужен для краскопульта, заставит мириться с:

    • высоким выделением тепла;
    • малым сроком непрерывной работы;
    • повышенным уровнем шума.

    Важно! Безмасляные модели благодаря достаточно высоким потерям на трение отличаются КПД системы в целом.

    Поршневой масляный компрессор

    В поршневом масляном компрессоре все движущиеся детали смазываются системами для снижения потерь на трение. Данный класс устройств отличается долговечностью. Масло находится в емкости картера поршневой группы. В результате разбрызгивания и подачи шестернями оно попадает на все детали конструкции. Такое техническое решение имеет ряд преимуществ:

    • потери на трение низки, что повышает КПД системы в целом;
    • выделение тепла незначительно;
    • оборудование может работать сравнительно долгое время.

    Из недостатков можно отметить необходимость обслуживания: компрессор, питающий распылитель, необходимо периодически в доливе и замене масла. эта мелочь не помешала устройств такого типа завоевать огромную популярность, в первую очередь, в малых мастерских и гаражах.

    Винтовой компрессор

    Нагнетатель винтового типа - сложная и технологичная конструкция . Он достаточно дорог сложно, регулируется. При повреждении роторов не подлежит ремонту.При замене изношенных подшипников и других деталей рекомендуется обратиться к специалистам для проведения работ и перенастройки устройства. \

    Несмотря на перечисленные недостатки, винтовые модели весьма популярны там, где компрессорный краскопульт используется практически непрерывно . Они способны:

    • подавать большое количество воздуха под высоким давлением;
    • работать непрерывно на протяжении десятков часов;
    • показывать высочайший КПД;
    • тонко настраивается на нужный режим работы благодаря электронным системам контроля и регулирования.

    Компрессор винтового типа выделяет мало тепла, не требует периодического обслуживания. Устройства такого класса весьма популярны в покрасочных цехах и на СТО. Но в небольшой мастерской или гараже они займут слишком много места и нагрузят проводку.

    Системы с коаксиальным и ременным приводом

    Компрессоры коаксиального привода знакомы всем. В них вал или ДВС двигателя соединен напрямую с блоком поршневой группы. Такие устройства отличаютсяют:

    • высокие обороты двигателя;
    • большое число ходов поршней в минуту.

    Важно! В результате работы системы выделяется тепло, двигатель испытывает большую нагрузку из-за необходимости подавать воздух с переменным давлением. В поршневой группе стираются уплотнительные кольца, что вызывает необходимость их периодической замены.

    Гораздо привлекательнее в разрезе технологических характеристик выглядит компрессор с ременным приводом. В нем валы поршневой группы и двигателя не соединены напрямую. Передача крутящего момента происходит через шкивы и ременную передачу. При этом диаметр колеса двигателя меньше, чем детали на валу поршневой группы.

    В результате такого технического решения достигается:

    • пониженное число ходов поршней в минуту;
    • резкое снижение бросков нагрузки на валу двигателя;
    • увеличение времени между заменами уплотнительных колец, используемых элементов с ограниченным сроком службы;
    • рост КПД системы;
    • увеличение прокачки без роста мощности двигателя.

    Главным недостатком компрессоров с ременной передачей является повышенный шум . Это легко объясняется: двигатель практически постоянно работает на максимальных оборотах. Однако этот недостаток не кажется важным, если учесть, что компрессоры с ременной передачей отличаются высокой стабильной нагрузкой, общей надежностью.

    Где применяются отдельные виды компрессоров

    На основании отдельных видов компрессоров можно легко определить их среднестатистические области использования.

    1. Для мелких, разовых работ , например, окраски демонтированной двери или обработки небольшой поверхности подойдет безмасляный поршневой компрессор. Его ресурса непрерывной работы хватит для проведения нужной операции. Вдобавок, использование ресивера и другой обвязки (будет рассказано позже) позволит работать комфортно и достигать отличных результатов.
    2. Для полноформатных работ по окраске , к примеру, одного автомобиля понадобится масляный поршневой компрессор.Ресивер при этом является обязательной частью оснащения системы подачи воздуха. Какой модели отдать предпочтение (с коаксиальным или ременным приводом) - зависит от потребностей мастера, времени использования оборудования и возможности проводить периодическое обслуживание.
    3. Крупная мастерская, где проводится средний объем покрасочных работ , сжатый воздух используется для пневмоинструмента, не может обойтись без мощного поршневого масляного компрессора с ременным приводом или винтовой модели.Потребляемый воздухом в удобном комплекте с системой ресиверов.
    4. Для цеха, где проводится широкий спектр по работе с авто (покраска, снятие ржавчины пескоструйными автоматами, нанесение защитных покрытий, использование пневмоинструмента) обязательно винтовой компрессор промышленного типа с ременным приводом. Только такое оборудование в связке с ресиверами-компенсаторами способно обеспечивать непрерывную работу в течение рабочего дня или круглосуточно.

    Как правильно оснастить рабочую станцию ​​

    Выбор компрессора делается, в первую очередь, по характеристикам краскопультов и другого используемого пневматического оборудования. Для этого определяется по техническим паспортам номинальная граница показателя давления, а также требования к прокачке. Исходя из этих цифр, делается выбор нагнетателя.

    Важно! Для поршневого типа оборудования необходимо закладывать 15% запас по обоим показателям.

    факт, что компрессор полностью удовлетворяет потребности используемого устройства, не означает, что устройство обеспечит комфортную работу.В первую очередь, это связано с невозможностью функционирования любого типа оборудования в непрерывном режиме. Особенно это касается поршневых компрессоров.

    Зачем нужен ресивер, и как выбрать его объем

    Чтобы система подачи воздуха не заставляла мириться с ограничениями, создается система ресиверов. В самом простом случае - это металлический баллон большой емкости , оснащенный реле давления. На его выходе устанавливается редуктор, стабилизирующий выходное давление.Система работает следующим образом:

    • компрессор включается и нагнетает воздух в ресивер;
    • при достижении давления, настроенного реле, показатель - питание компрессора отключается;
    • в ходе отбора воздуха краскопультом давление в ресивере падает;
    • при падении давления ниже настроенного реле предела происходит пуск компрессора.

    Таким образом, ресивер позволяет автоматически отключить компрессор для его охлаждения. При этом входе краскопульта достаточное для качественной работы давление.

    При создании ресивера следует два правила:

    • Выбрать баллон, способный выдержать давление минимум в 1,5-2 раза большее, чем максимальный показатель, формируемый компрессором;
    • емкость ресивера в 33% от номинальной производительности нагнетателя.

    Совет! Приведенный расчет емкости - максимально простой. При тщательном планировании (в условиях постоянной работы) рекомендуется использовать формулами, предлагаемыми условиями нагнетателя или рассчитать объем по стандартным методикам с учетом отбора, накачки температуры окружающей среды и других параметров.

    Как не испортить покраску: удаление примесей

    Каждый тип компрессора имеет свои особенности формирования воздушного потока на выходе. В частности, у безмасляных в нем присутствуют капельки влаги. У масляных поршневых - частички смазки. Попадание ненужных примесей способно нарушить характеристики красочной смеси и испортить конечный результат работы. Чтобы этого не произошло:

    • в системе подачи сжатого воздуха, на выходе ресивера или входе краскопульта устанавливаются влагоуловители ;

    • на входе ресивера или выходе масляного поршневого компрессора монтируются специальные маслоуловители.

    Совет! Система влагоулавливания может предлагаться непосредственно в конструкции редуктора. Однако на практике рекомендуется дублировать функционал, установитья несколько устройств.

    Тип энергопитания основного нагнетателя

    Среднестатистический пользователь представляет себе компрессор, как устройство, которое включается в розетку 220В. Однако анализ рынка, при условии внимательного выбора оборудования под соответствующие потребности, показывает: нагнетатель выгоднее выбирать под соответствующую энергосеть. Сегодня в продаже:

    • компрессоры 220В , однофазной сети;
    • устройство с привлекательными характеристиками, ориентированными на трехфазную сеть 380В;
    • нагнетатели, способные работать с двумя типами сетей питания .

    При выборе компрессора удобно ориентироваться на существующую энергораспределения.

    Совет! Если оборудование удовлетворяет критериям эффективности, для него нетрудно приобрести дополнительный преобразователь напряжения или другое оснащение.

    Варианты оборудования для различных сфер деятельности

    В ходе вариациях, наборах компонентов для построения эффективной системы подачи воздуха можно заблудиться. Поэтому стоит дать несколько простых рекомендаций, шаблонов среднестатистических решений.

    1. Для бытового использования в периодическом режиме отлично подойдет поршневой масляный компрессор. Сегодня в продаже вариантов готовых станций, подающих воздух с давлением до 8 бар. Такие комплекты оснащены ресивером объемом от 6 до 100 литров (рекомендуется выбирать не менее 50л), способны работать в расчете на 20 минут каждый час.
    2. Компрессорная станция полупрофессионального класса построенные на масляных поршневых компрессорах с коаксиальным или ременным приводом, оснащенные ресивером объемом не менее 50 л. Они также могут эксплуатироваться безостановочно, но эффективное время работы составляет до 40 минут каждый час. Среднестатистический максимум давления - до 16 бар.
    3. Оборудование промышленного класса не имеет четкой градации параметров. В качестве типичной черты можно отметить огромные объемы ресиверов - до 1 куб.м. Такие станции могут работать непрерывно, можно приобрести оборудование с характеристиками, удовлетворяющими любые потребности.

    Для сугубо разовых, гаражных работ компрессорную станцию ​​можно собрать своими руками. Для этого необходимо приобрести влаго и маслоуловители, редуктор, реле давления и отыскать пустой газовый баллон в хорошем состоянии. Основным нагнетателем в самодельной станции выступает компрессор из холодильника. Это устройство относится к поршневому масляному классу.

    После демонтажа холодильника из узла сливается старое масло и заливается современный синтетика. После этого выходная трубка присоединяется к ресиверу, а система питания коммутируется через термореле. Мини компрессор подобного класса удовлетворяет минимальные, гаражные потребности.

    Заключение

    В процессе покраски огромную важность имеет стабильность работы системы подготовки сжатого воздуха.Один нагнетатель без обвязки не удовлетворяет потребности мастерской или позврасить весь автомобиль, действуя без перерыва. Однако внимательно анализируя потребности, нетрудно подобрать такой набор оборудования, который обеспечит комфортную и удобную работу.

    Как сделать краскопульт своими руками: виды пульверизатора для краски

    Краскопульт (пульверизатор для краски, распылитель) переносит красочный состав на поверхности распыления.Краска под давлением проходит сквозь маленькое отверстие и создает красочный слой на окрашиваемой поверхности. Такой прибор, причем от крошечного до почти профессионального, можно изготовить самостоятельно. Узнаем, как сделать краскоп своими руками в домашних условиях.

    Купить краскопульт

    Краскопульт из шариковой ручки

    Краскопульт из шариковой ручки

    Такой самодельный краскопульт максимально примитивен, но зато его собрать можно за 20 минут своими руками.Работает он за счет того, что краска вытекает через стержень, а вы дуете в корпус ручки. Чем сильнее вы дуете, тем интенсивнее происходит распыление. Конечно же, лучше проверить свои способности на ненужной поверхности. Если для покраски автомобиля его использовать ещё можно, то для побелки лучше взять тот, где не нужно будет контактировать с трубками.
    Итак, нам понадобится минимум инструментов, чтобы сделать самодельный краскопульт:
    • кусок пенопласта (уплотненный кусок, который обычно используют для шумоизоляции гипсокартонных перегородок или для утепления), резины или пластмассы;
    • простая авторучка;
    • емкость (желательно с широким горлышком).
    1. Нам нужно вырезать заготовку из пенопласта или другого подручного материала, нижний конец которой должен плотно войти в емкость для краски. Чем шире будет горлышко в бутылках, тем лучше будет самодельный пульверизатор для краски. Сделайте несколько отверстий в верхней части заготовки. Здесь лучше использовать сверло - тогда отверстия будут аккуратными, но без такого инструмента можно вооружиться обыкновенным шилом. Первое отверстие мы просверливаем вертикально вниз в верхней части заготовки - викорируйте крышку или пробку от емкости для упора.Второе отверстие сверлится горизонтально доечения с предыдущим желобком.
    2. В вертикальное отверстие нам нужно вставить кусочек от стержня. В горизонтальный канал помещаем корпус ручки. Наливаем краску, пробку закрепляем в горлышке бутылки.

    Как сделать элментарный краскопульт своими руками, с помощью которого можно работать не только с водоэмульсионной краской, но и с побелкой?

    Для разовой покраски такой краскопульт (пульверизатор) подойдет.Главное - это запастись не только краской и эмалями, но и терпением. Разумеется, если вы не знакомы с технологией покраски кузова автомобиля при помощи водоэмульсионной краски, то вряд ли у вас получится отличный результат. Поэтому рекомендуется изучить метод, а также попробовать свой самодельный краскопульт на листе металла. В любом случае наложить на поверхность слой водоэмульсионной краски из крупных капель вы точно сможете с первого раза.

    Краскопульт из аэрозольного баллончика

    Еще один интересный способ изготовления небольшого распымителя краски - использование пустого аэрозольного чистого баллончика. Применяя эту процедуру, необходимо тщательным образом установить технику безопасности!

    Качественные характеристики устройства совпадают с характеристиками краскопульта из шариковой ручки.

    Краскопульт с шлангом от пылесоса

    Краскопульт (пылесос вместо компрессора)

    С помощью этого способа вы сможете собрать более надежный агрегат. И кроме того, такой краскоп будет универсальным - его можно будет использовать и для покраски автомобиля, и для побелки.Не каждый пылесос сможет заменить компрессор, так как только некоторые модели режимом выдувания. Компрессор из них получается отличный, как эти пылесосы обладают большим давлением. Устаревшие старые советские модели типа «Вихрь» или «Ракета» встроены в систему насадками, с помощью которых можно сделать распылитель жидкости, в количестве и для краски. Хоть для побелки или покраски авто водоэмульсионной краской они не предназначены, но при помощи рабочего краскопульта ситуацию можно легко исправить.То есть пылесос используется как компрессор, подключенный к краскопульту для краски автомобиля.
    Этапы сборки своими руками:
    1. Готовим стеклянную или пластмассовую бутылку и целым винтовым горлышком, диаметр которого должен быть не меньше 20-25 мм.
    2. Вторым будет алюминиевая или медная трубка длиной 20 см и диаметром в 4 мм. Нам нужно согнуть и зафиксировать нижний конец наконечника под шланг пылесоса или баллон от парикмахерского распылителя. Верхней конец должен быть оснащен соплом из латунного прута.
    3. В качестве рукоятки можно сделать бакелитовую ручку. Далее вырезается паз, куда крепится и устанавливается рукоять при помощи винтовки.
    4. Лучше всего использовать медную трубку диаметром около 2 миллиметров. Она будет выкачивать краску, длина поэтому должна быть достаточной. Верхний край трубки нужно хорошенько зачистить - в итоге он должен быть конусообразным. Трубка вставляется в гнездо штепсельного разъема.

      Схема краскопульта из пылесоса

    5. Далее нужно сделать скобку с отверстием, которая будет соответствовать габаритам гнезда.Лучшим инструментальным будет стальной лист. Нужно собрать подготовленные элементы таким образом, чтобы конец всасывающей трубки был на уровне сопла. Проверяем работу нашего самодельного краскопульта на тестовой поверхности. Если давление велико или мало - отрегулируйте прижатие трубки.
    6. Когда нужное давление будет подобрано, можно фиксировать всасывающую трубку при помощи герметика в гнезде. Также это можно сделать при помощи другой клея. Гнездо же нужно приклеить к крышке емкости.

    Краскопульт с компрессором от холодильника

    Допустим, вам удалось сделать пульверизатор своими руками или иметь в наличии покупной распылитель, но пылесоса типа «Вихрь» у нет, а источник воздуха (компрессор) взять негде.В таком случае можно попытаться отыскать в сарае или гараже компрессор от старого холодильника. Такой агрегат отлично подойдет побелки или покраски автомобиля водоэмульсионной краской.

    Итак, как сделать краскопульт своими руками вы теперь знаете. Если же у вас появился источник воздуха, то вы сэкономили большую сумму, ведь заводской пульверизатор для побелки или покраски автомобиля водоэмульсионной краской стоит очень дорого. Также такая конструкция поможет снизить расход водоэмульсионной краски.Нужно помнить, что даже при удачной сборке своими руками, вам нужно хорошенько приловчиться к использованию такого инструмента.

    Купить краскопульт

    Устал платить штрафы? Выход есть!

    100% ЗАЩИТА ОТ КАМЕР ГИБДД - НАНОПЛЕНКА! Подробнее по ссылке

    • Скрывает номер от камер и радаров.
    • Начинает действовать сразу после установки.
    • Быстро и легко приклеивается.
    • Защита номеров до 2-х лет.

    ЧТО ВЫ ПОЛУЧИТЕ БЛАГОДАРЯ НАНОПЛЕНКЕ

    • На 100% скрывает номер от камер ГИБДД в любую погоду.
    • Невозможно построить защиту глазом.
    • Прочно держится в любую погоду и после мытья автомобиля.

    НАНОПЛЕНКА является полностью незаметной для человеческих глаз.

    Изготовления краскопульта своими руками в домашних условиях: из пылесоса и холодильника

    Чтобы изготовить краскоп своими руками в домашних условиях, можно использовать оборудование, всегда присутствует дома. Это может быть компрессор холодильника или пылесос, автомобильная камера или шариковая ручка.При этом самодельное приспособление ничем не будет уступать заводским аналогам. Самодельный краскопульт подходит как для работы с водоэмульсионной, так и порошковой краской.

    Как сделать краскопульт

    Простейший пульверизатор своими руками можно собрать в домашних условиях из подручных средств. Порядок работы следующий:

    • Берется бутыль с широкой горловиной для лакокрасочного материала.
    • Из пенопласта изготавливается заготовка, которая по диаметру соответствует горловине.Пенопласт имеет свойство сжиматься, поэтому нижняя часть детали становится шире на 2 мм. Вставляться она должна в бутыль плотно.
    • В пенопласте сверлятся 2 отверстия. Одно сверху под стержень шариковой ручки, а второе - по горизонтали для корпуса той же ручки.
    • На последнем этапе производства сборка конструкции, и прибор готов.

    Из аэрозольного баллончика

    Сделать самодельный краскопульт своими руками из аэрозольного баллончика, необходимо подготовить материалы: пластиковую бутылку, аэрозольный баллончик и велосипедную камеру с насосом.

    Порядок изготовления следующий:

    • С велосипедной камеры срезается ниппель.
    • В пластиковой бутылке проделывается отверстие.
    • В это отверстие при помощи клея крепится ниппель. Через него будет вестись нагнетание воздушной массы.
    • Берется баллончик, совпадающий по размеру с пробки пластиковой бутылки. С него срезается клапан.
    • Ведется крепление клапана к пробке при помощи холодной сварки.Важно создать герметичное соединение, потому что конструкция будет работать под давлением.
    • Проводится испытание прибора. Создаваемое давление не формат 3 атм.

    Система работает по принципу безвоздушного распылителя.

    Краскопульт из пылесоса

    Как правило, используется старый пылесос. На первом этапе в нем направлении потока воздуха. Иногда достаточно для этого бывает поменять полюса клемм статора и ротора.

    Шаги изготовления краскопульта из пылесоса совершаются в следующем порядке:

    • Подбирается пластиковая или стеклянная бутылка объемом 2 литра и горлышкомра диаметром 5 см.
    • Из пенопласта вырезается пробка в виде гриба. Нижняя часть должна плотно вставляться в бутыль.
    • В верхней части пробки изготавливаются отверстия: одно - вертикальное, второе - горизонтальное. В них вставляются трубки.
    • Рядом сверлится еще одно отверстие для выхода воздуха.
    • Для объединения краскопульта и шланга пылесоса вырезается еще одна пробка из пенопласта.

    Холодильник для пульверизатора

    Для этого применяемого компрессора от холодильника. Такой самодельный краскопульт работает значительно тише, чем изготовленный из пылесоса, но проводимые работы отличаются сложностью.

    Порядок работ следующий:

    • Подбирается плотно закрывающаяся емкость под ресивер. Это может быть огнетушитель, канистра или баллон.
    • В холодильнике при помощи щипцов откусываются трубочки и вынимаются ресивер и реле.
    • Необходимо подвести напряжение к компрессору, чтобы узнать, из какой трубки подается воздух.
    • На всасывающую трубку надевается фильтр, чтобы предотвратить попадание в нее мусора.
    • Трубка для нагнетания воздуха соединяется с ресивером при помощи 2 бензиновых шлангов. В качестве переходников используемые штуцера.Места стыка герметизируются.
    • В место выхода воздуха из ресивера вставляется фильтр. Он необходим для устранения излишней влаги, поступающей в краскопульт. Это стабилизирует работу прибора.
    • На последнем этапе идет крепление ресивера и краскопульта на прочном основании. В этом качестве может быть доска.
    • Прибор готов к работе.

    В процессе работы такого краскопульта компрессор должен устанавливаться в том же положении, в каком положении в холодильнике. В противном случае он работать не будет. Периодически в нем меняется масло. Для этой цели служит трубка, которая вставлена ​​в корпус. Таким прибором можно пользоваться как для водоэмульсионных работ, так и побелки известью.

    Для порошковой краски

    Изготовление такой краскопульта связано с необходимостью знания электрики.

    Работы заключаются в следующем:

    • Ведется сборка электрического модуля.Для этого на пластмассовую трубу наматывается проволока с ферритовым элементом. Затем модуль помещается в пластиковую емкость и заливается парафином.
    • Идет сборка пистолета. Электрический сердечник плотно вставляется в пластиковый тройник. Для большей устойчивости внутренних стенок тройника смазываются клеем. Все электрические провода через низ выводятся наружу.
    • Проводится соединение полученной конструкции с бочком для краски. В тройнике сверлится отверстие, куда и вставляется бочек. Количество краски регулируется резиновым курком.
    • Выведенные провода подключаются к блоку питания.
    • Прибор готов к работе.

    Изготовление краскопульта своими руками требует определенных знаний. Зато готовый прибор не будет нести в себе больших затрат. Качество же обрабатываемой поверхности будет такое, как если бы работы проводились на заводском оборудовании.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
