Регулировка фар ваз 2114 своими руками

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар — его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:


Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Оптимальная настройка фар на ВАЗ 2114 своими руками

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

  • плохая видимость дорожного покрытия в ночное время;
  • во время включения ближнего света появляется яркая полоса над капотом;
  • встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

  1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
  2. Давление в шинах должно советовать техническим требованиям и времени года.
  3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

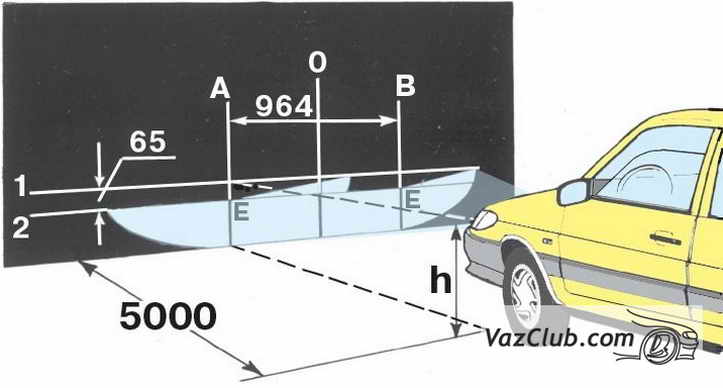

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

  1. Одну фару закрываем плотным материалом, который не пропускает свет.
  2. Включаем ближний.

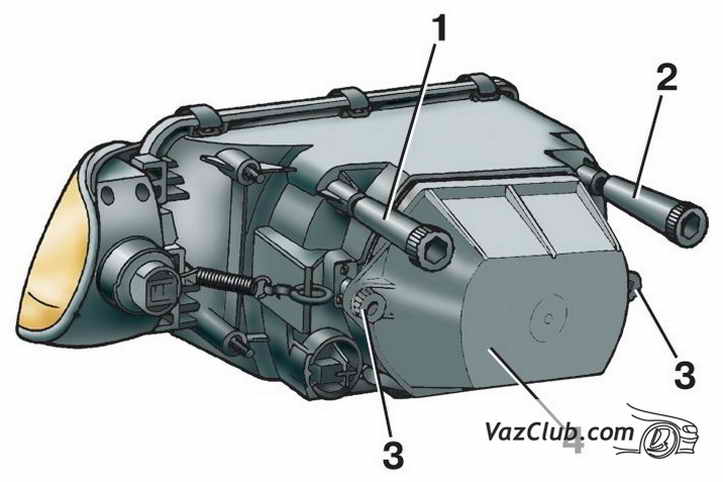

  3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
  4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
  5. Повторяем процедуру, включив дальний свет.
  6. Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Регулировка фар ВАЗ 2114.

Столкнувшись с тем, что фары вашего автомобиля стали давать недостаточное освещение, не спешите лезть в их регулировку. Первым делом помойте их и проверьте на наличие разного рода повреждений. Если все в порядке, и даже после очищения фар света в темное время суток вам недостаточно – загоните авто на СТО либо попробуйте выполнить настройку освещения самостоятельно. Для ВАЗ 2114 данная процедура не будет сложной. Судите сами.

Что нужно знать?

Для того чтобы максимально грамотно отрегулировать фары в ВАЗ 2114 или в, как еще любят называть эту модель автомобилисты, «Самаре-2», в первую очередь необходимо обеспечить выполнение следующих условий:

  1. давление в шинах должно быть таким, как требует того инструкция по эксплуатации вашего автомобиля;
  2. машина должна находиться в снаряженном состоянии, то есть ее топливный бак — заполнен более чем на половину, а лучше – полон, в авто имеется в наличии запаска и набор инструментов;
  3. если настройку вы будете проводить один, без помощника, прихватите с собой мешок чего-нибудь тяжелого, весом равным вашему (например, мешок картошки).

Инструкция по регулировке фар ВАЗ 2114 своими руками.

Создаем импровизированный экран.

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

  1. Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
  2. Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
  3. Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Основной этап.

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

  • верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
  • крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.

Рекомендую прочитать:

Источники: http://vaz-russia.ru/remont-vaz-2113/regulirovka-sveta-far-na-vaz-2113-vaz-2114-vaz-2115.html, http://autozam.ru/soveti-po-ekspluatatsii/optimalnaya-nastroyka-far-na-vaz-2114.html, http://autoepoch.ru/remont-i-obsluzhivanie-avto/regulirovka-far-vaz-2114.html

Регулировка фар на ВАЗ 2114 своими руками — Auto-Self.ru

Фары являются важным элементом каждого автомобиля. Особенно, когда речь идет о передвижении в вечернее и ночное время суток. Сегодня предлагается великолепный ксенон на ВАЗ 2114, а также ряд других привлекательных вариантов. Хотя некоторые останавливают свой выбор на обычных заводских устройствах, и им просто требуется выполнить регулировку фар у ВАЗ 2114.

Регулировка фар на ВАЗ 2114 своими руками

Виды

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Регулировка фар на ВАЗ 2114 своими руками

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.

Противотуманные фары

Думая об установке головного света, не стоит забывать про противотуманки. Если реснички на фары ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар, по меньшей мере, не безопасно.

Особых изысков производители фар не придумали насчет них, потому они не вошли в общий блок фар у ВАЗ 2114. Следовательно, монтировать их придется на бампер, отдельно от основной системы освещения дороги.

Регулировка фар на ВАЗ 2114 своими руками

Особенность противотуманных фар на автомобиле в том, что их луч имеет плоскую и широкую форму свечения, и позволяет пробиваться ему сквозь снег, туман, обеспечивать качественное освещение дорожного пути. Обычные фары с этим не справляются, поскольку буквально врезаются в световую стену. Это процесс отражения света от снега или туманной завесы.

Автомобили ВАЗ 2114 с завода комплектуются противотуманками впереди, однако не всегда их качество на достойном уровне. Плюс внешне хотелось бы большего. Потому при замене передних фар, советуем заодно подумать об установке более эффективных и эффектных противотуманных приборов свечения.

Замена фары

Если состояние старых фар оставляет желать лучшего, либо вы просто хотите внести что-то новое во внешность своего автомобиля, тогда замена передних фар на ВАЗ 2114 может стать отличным решением.

Выполнять это на станции технического обслуживания вовсе не обязательно. Многие автовладельцы занимаются подобными вещами в гараже, без лишней помощи и финансовых затрат. На это большое количество времени тратить не придется, зато совсем скоро ваш железный конь обзаведется новыми, яркими оптическими приборами.

  1. Для начала разберемся, как снять фару на ВАЗ 2114. Сперва требуется демонтировать переднюю решетку, а также снять сзади обшивку.
  2. Теперь снимаются покрывные стекла и извлекаются цилиндры гидрокорректора фар ВАЗ 2114.
  3. Бачок стеклоочистителя также можно снять, чтобы он не мешал в процессе работ.
  4. Отсоедините клеммы от контактов аккумулятора.
  5. Отключите от фар провода питания.
  6. С помощью обычной крестообразной отвертки демонтируется корпус фар. Он держится на корпусе благодаря шурупу.
  7. Со стороны моторного отсека откручиваются еще три гайки, которые держат корпус фар.
  8. Теперь все крепежи демонтированы, что позволяет просто потянуть на себя старую фару и тем самым ее извлечь.
  9. Теперь разомкните специальные защелки на фарах и уберите защитное стекло.
  10. Установка нового комплекта осуществляется в обратной последовательности. Сложностей возникнуть не должно.

Важно проверить, в каком состоянии находятся элементы системы головного освещения. Возможно, потребуется замена стекла фары на ВАЗ 2114, либо полноценная смена всего блока. Это зависит непосредственно от того, к чему именно вы стремитесь.

Гидрокорректор фар на ВАЗ 2114

Применение электрокорректора фар на ВАЗ 2114 возможно, хотя там неплохо аналогичные функции выполняет гидрокорректор.

Не секрет, что, в зависимости от загруженности автомобиля, клиренс несколько меняется. Из-за этого изменяется положение уровня свечения фар. Если вы едите по шоссе, трассе, нарушение правильного уровня свечения может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше требуемого уровня, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.

Регулировка фар на ВАЗ 2114 своими руками

Гидрокорректор служит для того, чтобы менять этот угол в зависимости от изменений подвески машины. Он подстраивается под текущее состояние авто и выводит фары на требуемый уровень свечения. Конструкция гидрокорректора представляет собой цилиндры, объединенные между собой трубками. Главный цилиндр монтируется на приборную панель внутри салона, а все остальные — в блок фаре.

По трубкам распространяется антифриз. Это позволяет исключить его замерзание в холодное время года. Вся система герметично закрыта, потому воздух внутрь не поступает. Увы, заменить отдельные конструктивные элементы не получится, потому вышедший из строя гидрокорректор придется менять полностью.

Процесс регулировки фар

Автовладелец лично отвечает за собственную безопасность и уровень комфорта во время езды. Потому о регулировке фар должен думать в первую очередь именно он.

В дороге может случиться всякое, так что наличие опыта по регулировке приборов освещения никогда не навредит. Делать это не сложно, и сейчас вы в этом сами убедитесь.

  1. Установите автомобиль на идеально ровную поверхность. Ну или по крайне мере максимально ровную, плоскую.
  2. Убедитесь, что все шины накачены равномерно. При необходимости подкачайте.
  3. Примерно в пяти метрах напротив машины ставят специальный экран. Также убедитесь, что он расположен ровно.
  4. Экран желательно выполнить из гипсокартона, фанеры или ДВП. То есть поверхность должна быть матовой.
  5. На этот материал нанесите две вертикальные линии, которые будут соответствовать осям симметрии приборов освещения автомобиля.
  6. Между центрами фар расстояние составляет 1180 миллиметров. Это если говорить про модель ВАЗ 2114.
  7. Такое расстояние сделайте между двумя отметками на подготовленном экране.
  8. От поверхности пола до центра начертите горизонтальную линию.
  9. Теперь двигайтесь на 10 сантиметров вниз этой черты, где рисуется еще одна горизонтальная линия.
  10. В точках, где пересекаются два типа линий (горизонтальные и вертикальные), нужно сделать еще две линии, направленные влево и вправо, придерживаясь угла 150 градусов.
  11. С фар следует предварительно снять стекла и включить ближний свет.
  12. Теперь используйте возможности винта настройки угла свечения. Подкручивайте его до тех пор, пока полоска света ближних фар не будет совпадать с горизонтальной линией, а проведенная линия под углом не окажется в центре пятна света фар.

Не бойтесь, в процессе регулировки можно допустить небольшую погрешность, поскольку отыскать идеально ровную поверхность довольно проблематично.

Регулировка или замена фар — это достаточно интересный, имеющий свои сложности процесс. Тем не менее, выполнить его своими руками не так проблематично, как может показаться на первый взгляд. Но если не уверены, лучше доверьте установку и настройку специалистам.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

  • плохая видимость дорожного покрытия в ночное время;
  • во время включения ближнего света появляется яркая полоса над капотом;
  • встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

  1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
  2. Давление в шинах должно советовать техническим требованиям и времени года.
  3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Схема настройки фар на ВАЗ 2114Схема настройки фар на ВАЗ 2114Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

  1. Одну фару закрываем плотным материалом, который не пропускает свет.
  2. Включаем ближний.
  3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
  4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.

    Регулировочные болты для настройки светового пучка фары на ВАЗ 2114Регулировочные болты для настройки светового пучка фары на ВАЗ 2114Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку

  5. Повторяем процедуру, включив дальний свет.
  6. Проводим аналогичную настройку для другой фары.

 Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Регулировка передних фар ваз 2114 — Защита имущества

Столкнувшись с тем, что фары вашего автомобиля стали давать недостаточное освещение, не спешите лезть в их регулировку. Первым делом помойте их и проверьте на наличие разного рода повреждений. Если все в порядке, и даже после очищения фар света в темное время суток вам недостаточно – загоните авто на СТО либо попробуйте выполнить настройку освещения самостоятельно. Для ВАЗ 2114 данная процедура не будет сложной. Судите сами.

Что нужно знать?

Для того чтобы максимально грамотно отрегулировать фары в ВАЗ 2114 или в, как еще любят называть эту модель автомобилисты, «Самаре-2», в первую очередь необходимо обеспечить выполнение следующих условий:

  1. давление в шинах должно быть таким, как требует того инструкция по эксплуатации вашего автомобиля;
  2. машина должна находиться в снаряженном состоянии, то есть ее топливный бак — заполнен более чем на половину, а лучше – полон, в авто имеется в наличии запаска и набор инструментов;
  3. если настройку вы будете проводить один, без помощника, прихватите с собой мешок чего-нибудь тяжелого, весом равным вашему (например, мешок картошки).

Инструкция по регулировке фар ВАЗ 2114 своими руками.

Создаем импровизированный экран.

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

  1. Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
  2. Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
  3. Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Основной этап.

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

  • верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
  • крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.

Видео.

Регулировка передних фар ваз 2114

Регулировка передних фар ваз 2114

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Почему важно регулировать фары?

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

  • дорожное полотно освещается не полностью;
  • недостаточная дальность видимости дороги;
  • риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
  • образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

  • шины должны быть хорошо накачены;
  • бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
  • на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
  • покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Регулировка передних фар ваз 2114 Нанесение разметки на стену

Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

Регулировка передних фар ваз 2114 Регулировочные винты на ВАЗ 2114

Е сли вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Регулировка передних фар ваз 2114 Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Регулировка передних фар ваз 2114 Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

Направление световых пучков фар лада самара 2 должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулировка передних фар ваз 2114

  • Регулировочные винты блок-фар
  • 1 – винт регулировки пучка света в вертикальной плоскости
  • 2 – винт регулировки пучка света в горизонтальной плоскости
  • 3 – винты крепления кожуха
  • 4 – защитный кожух

Регулируются фары ваз 2114 вращением винтов 1 и 2, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль лада самара 2 сбоку, чтобы установились пружины подвесок.

Регулировка передних фар ваз 2114

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии . На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке ваз 2113 одним водителем.

Включите ближний свет фар ваз 2114. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 световые пучки фар.

У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Как Отрегулировать Фары На Ваз 2114 Видео ~ SIS26.RU

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Свет фар его приходиться регулировать, в особенности после покупки Б/У автомобиля бывает старенькые хозяева регулируют свет под себя и потому при езде на таком автомобиле, или начинаешь слепить глаза встречным водителям, или же фары так опущены низковато, что и дороги толком не видно, ну а на самом деле регулировать их необходимо после подмены ламп, так как различные лампы светят по собственному, другими словами какие то лампы очень светят, а какие то нет.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

По сути фары совсем не сложно регулируются на этих автомобилях, вот если брать классику, то для того чтоб там фары отрегулировать, необходимо будет взять отвёртку и крутить с помощью неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, довольно лишь на руки перчатки одеть чтоб не испачкаться и мелом ещё запастись, это необходимо чтоб схему нарисовать на стенке на которой вы и будете регулировать фары, если вы что то не сообразили, если у вас появился вопрос: «Что за стенка нужна и для чего схему на ней отрисовывать?» то в таком случае просто читайте аннотацию далее и вы всё поймёте!

1) До того как приступать к регулировки, задумайтесь как вы её будете делать (Верно либо на глаз), если на глаз то никакую схему отрисовывать не надо, просто винты покрутите и всё (Об этих винтах чуток позднее), если же вы желаете верно пучок света фар навести, то в таком случае сначала разыщите ровненькую поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Читайте так же:

Регулировка фар ВАЗ. Сделай Сам!

Хотел отрегулировать фары после тюнинга,а тут вдруг потухла лампа.Предохранитель перегорел и еще один.

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ РЕГУЛИРУЕМ ФАРЫ САМИ.

Читайте так же:

как отрегулировать фары на ваз 2114 видеокак отрегулировать фары на ваз 2114 видео

Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

как отрегулировать фары на ваз 2114 видеокак отрегулировать фары на ваз 2114 видео

Читайте так же:

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

как отрегулировать фары на ваз 2114 видеокак отрегулировать фары на ваз 2114 видео

Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Post Views: 17

Отрегулированные фары на ВАЗ 2114 — эффективный и безопасный свет для всех участников движения

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Содержание

[ Раскрыть]

[ Скрыть]

Почему важно регулировать фары?

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

  • дорожное полотно освещается не полностью;
  • недостаточная дальность видимости дороги;
  • риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
  • образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

  • шины должны быть хорошо накачены;
  • бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
  • на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
  • покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Нанесение разметки на стену Нанесение разметки на стену Нанесение разметки на стену

Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

Регулировочные винты на ВАЗ 2114Регулировочные винты на ВАЗ 2114Регулировочные винты на ВАЗ 2114

Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салонеКолесо корректора в салонеКолесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114 Гидрокорректор фар ВАЗ 2114 Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректораНабор для установки электрокорректораНабор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Загрузка ...Загрузка ... Загрузка ...

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

не регулируется вообще – Taxi Bolt

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

None Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций. Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами. Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Читайте также:  5 основных причин протекания люка и способы ремонта

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке. Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики. Регулировка фар:

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах. Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Читайте также:  Ремонт кузова автомобиля ВАЗ 2106 своими руками

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым. Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора. В ВАЗ 2114 используются следующие типы световых источников:

  • противотуманный;
  • ближний;
  • дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Гидрокорректор фар ВАЗ 2114В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

Переключатель в салоне выглядит так

  • основной цилиндр, закрепленный на панели приборов;
  • соединительные трубопроводы, зафиксированные хомутами;
  • исполнительные цилиндры на блок-фарах;
  • морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Переключатель в салоне выглядит так

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

к содержанию ↑.

Ремонт гидрокорректора ВАЗ 2114

None Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

  1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
  2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
  3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

к содержанию ↑.

Регулировка штока

Регулировка штокаВ некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям.

Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

к содержанию ↑.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

  • отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
  • с основного цилиндра снимаем ручку;
  • откручиваем гайку крепления основного цилиндра к панели приборов;
  • отсоединяем от блок-фары основные цилиндры;
  • проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
  • устанавливаем новый агрегат в последовательности, обратной сборке.

ЗаменаМногие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

  • отключаем минусовую клемму от аккумулятора;
  • поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
  • меняем уплотнительное кольцо;
  • устанавливаем электрический корректор на место основного цилиндра;
  • демонтируем рычаг основного цилиндра в салоне;
  • плюсовую клемму соединяем с гнездом колодки 20;
  • минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
  • вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
  • подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

  • дорожное полотно освещается не полностью;
  • недостаточная дальность видимости дороги;
  • риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
  • образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

  • шины должны быть хорошо накачены;
  • бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
  • на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
  • покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Нанесение разметки на стенуДля настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

Регулировочные винты на ВАЗ 2114Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором. Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне.

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114.

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректораЗамена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Загрузка …

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

Фары – обеспечивают безопасное передвижение автомобиля как ночью, так и днем во время выпадения осадков: туман, дождь, снег. Это самый важный элемент, который гарантирует безопасность водителя. Главная задача – освещать дорогу впереди машины, поэтому необходима правильная регулировка фонарей. Проанализируем как проводится регулировка света фар ваз 2115.

Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

  • ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
  • дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
  • противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Читайте также: Что такое подсветка гос номера авто и законно ли это?

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещенияНепременно выполняется после:

  • приобретения автомобиля бывшего в употреблении;
  • замене источников света;
  • установления приборов другого типа;
  • ремонта места посадки;
  • отсутствия надлежащей освещенности дороги.

Важно! Поставили ксеноновые лампы – неукоснительно осуществить регулирование.

Рекомендуется проверять регулировку фар – 1 раз в 2 месяца, делать – по мере необходимости. Обязательно при подготовке техосмотра.

Подготовительные процессы

До настройки фар ваз 2114 нужно осуществить мероприятия:

  • снять с машины и разобрать;
  • проверить целостность;
  • вымыть фары снаружи и внутри;
  • просушить до сборки.

Внимание! После мытья не должно остаться мыльных разводов. Стекла фар должны быть чистыми.

Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114.

  • создать одинаковое рабочее давление во всех шинах;
  • проконтролировать исправность подвески;
  • заполнить бензобак;
  • удалить лишний груз.

Способы регулировки:

  • профессионалами станции техобслуживания;
  • использование специализированного оборудования;
  • самостоятельно.

Пошаговая инструкция по регулировке фар на ВАЗ 2114

Индивидуальная настройка делается по этапам:

  • определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
  • разметить стену;
  • приготовить лампы;
  • настроить ближний свет.

Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение.

Индивидуальная настройка фар на ВАЗ 2114 делается по этапамПоследовательность действий пошаговой инструкции:

  • подготовить площадку;
  • установить автомобиль на расстоянии 5 метров до стенки;
  • заглушить двигатель;
  • на стене нанесли линии «1», «2», «О», фиксирующие результаты настройки;
  • на сиденье водителя уложить груз 80 кг;
  • отъехать назад на 2,5 м;
  • на прямой «1» отметить центры фонарей;
  • через точки пересечений провести линии «А», «В»;
  • гидравлический корректор фар установить в состояние «0»;
  • открыть капот;
  • включить ближний свет;
  • завесить не корректируемый оптический прибор материалом, непрозрачным;
  • настраиваем фары регулировочными винтами по очереди. Винт «1» – вертикальная плоскость, «2» – горизонтальная;
  • добейтесь направлений луча света соответственно

Регулировка света фар ваз 2114 завершена при совпадении границ пятен светового луча и линий. Левые совпадают с линией «2». Вертикальные «А», «В» проходят через точки «Е1», «Е2» – пересечения наклонных и горизонтальных участков контура световых пятен.

Модель ВАЗ 2114 оборудована блок-фарами. Регулирование ближнего света автоматически настраивает дальний луч. Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.

При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114.

Настройка противотуманных фар на ВАЗ 2114

Назначение – улучшение видимости в ситуациях, когда обычное освещение неэффективно.

Читайте также: Полировка фар своими рукамиКак самостоятельно заменить лампочку ближнего света?

Рейтинг летних шин и обзор лучших моделей. Регулировка осуществляется в два этапа:

А. Подготовка:

  • кресло водителя загрузить массой 75 кг;
  • заправить бензобак под завязку;
  • поставить автомобиль 5 м от стены;
  • нанести рисунок, определяющий правильность наладки.

Внимание! Не забудьте до выполнения регулирования накачать шины рабочим давлением.

Б. Коррекция. Регулировка противотуманных фар ваз 2114:

  • настраивать направление луча света винтом изменения угла наклона противотуманных фар.
  • достигнуть положения границ светового пучка согласно;
  • настроить источники света последовательно. Настраивая одну фару – другую закрываем.

Контролировать безошибочность регулирования по схеме. Правильно выполненная настройка фар предотвратит ослепление водителей, движущихся навстречу, осветит полосу движения и обочину, а также сделает перемещение на автомобиле безопаснее.
