Как отрегулировать фары на калине своими руками: Регулировка фар Лада Калина своими руками: фото, видео

Регулировка фар Лада Калина своими руками: фото, видео

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

Видео о регулировке фар на Калине:

Видео расскажет, как отрегулировать фары на Ладе Калине. Даны основные рекомендации по процессу регулировки.

Содержание

• 1 Причины регулировки фар
  • 1.1 Процесс регулировки фар на Калине
• 2 Выводы

Причины регулировки фар

Положение фар при финальной регулировке

Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.

Именно с этой целью, на автомобиле устанавливаются корректоры фар. Если их не хватает для полной регулировки, то необходимо откорректировать свет вручную при помощи регулировки блок-фар по креплениям.

Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.

Процесс регулировки фар на Калине

Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.

Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника. Посадите помощника за руль.

Процесс регулировке на воротах гаража

Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

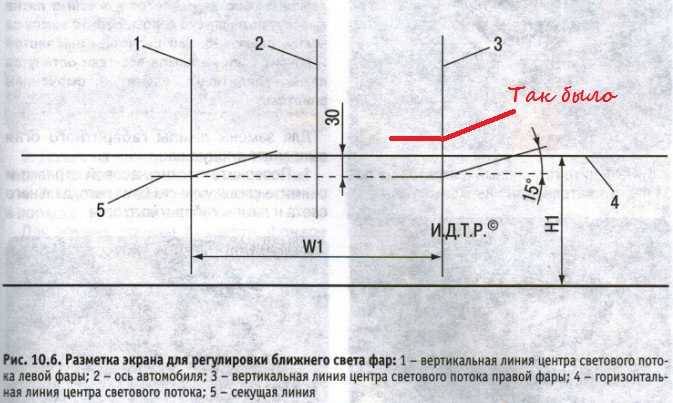

Разметка на стене при регулировке фар

Рассмотрим, как отрегулировать свет фар на Ладе Калине:

1. Проверяем и доводим давление шин до нормы.
2. Расстояние между стеной и автомобилем должно составлять 5 метров.
3. Наносим разметку как на рисунке выше.
4. Открываем капот и откручиваем верхнее крепление фар.
5. Для каждой блок-фары регулируем отдельно пучок света.

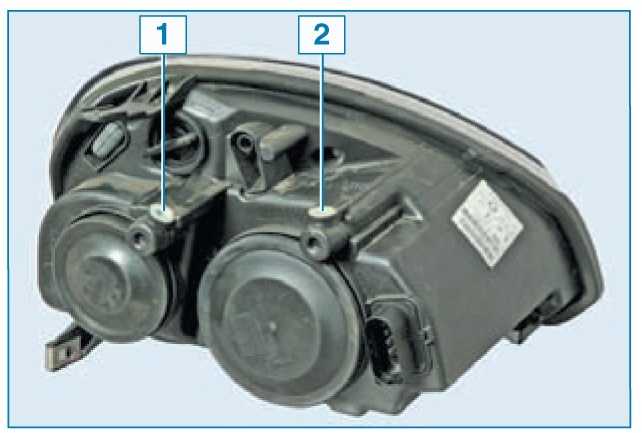

   Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.

6. Выставляет фары согласно нормативу, который указан в сервисной книге. Если его нет, то можно воспользоваться рисунком ниже.
7. Затягиваем крепления фары и закрываем капот.

Выводы

Регулировку положения света фар необходимо делать каждые 20 000 км пробега или по необходимости.

Как показывает практика, на Ладе Калине эта регулировочная операция понадобится не часто, поскольку отклонение от нормы происходит редко, в большинстве случаев из-за дорожно-транспортных происшествий.

почему плохо светят, схема, как настроить своими руками

Содержание

• 1 Когда нужна регулировка фар на Лада Калина 1
• 2 Что нужно для настройки фар на Калине 1
• 3 Подготовка к регулировке фар на Калине 1
• 4 Схема регулировки фар на Калине
• 5 Способы регулировки света фар на Калине
  • 5.1 Как регулировать фары на Калине по высоте
  • 5.2 Как настроить фары на Калине по горизонтали
• 6 Как регулировать фары на Калине 1
  • 6.1 Регулировка дальнего света фар на Калине
  • 6.2 Регулировка ближнего света фар на Калине
  • 6.3 Как регулировать противотуманные фары на Калине
• 7 Полезные советы
• 8 Заключение

Регулировка фар Калина 1 и 2 эффективно решает проблему недостаточной освещенности в темное время суток на дорогах. Процедура сокращает расход времени и средств, затраты на проведение подобных работ нужны минимальные. Главное – учитывать, что для каждого авто есть свои технические условия эксплуатации – с ними можно ознакомиться в руководстве. Тем водителям, которые привыкли все делать сами, нужен практический обзор по настройке автомобиля. Сложные инструменты не нужны, сами работы в выполнении довольно простые.

Когда нужна регулировка фар на Лада Калина 1

Поднять свет фар на Калине стоит для улучшения качества освещения в темное время суток. Правильно выполнять настройки не трудно, но работать важно по схеме, поскольку некорректные регулировки только снизят видимость на дороге.

Оптику выставляют обычно по стандартной схеме. Самодеятельность противопоказана, поскольку минимальные нарушения угла наклона приводят к ослеплению других участников движения. Такие ситуации в разы повышают риски ДТП на дорогах, усложняют выполнение встречных разъездов.

Важно! За качеством освещения обязательно тщательно следить, иначе не избежать аварий.

Регулировки решают сложности, которые возникают в результате некорректных заводских настроек фар на Калине

Регулировки показаны также в ряде других случаев, помимо недостаточной освещенности дорожного полотна. Их проводят после установки новых противотуманок, ламп, отражателей, нуждающихся в дополнительных настройках, в результате замены шин, дисков. Если недавно произошло ДТП, и поврежден перед кузова, свет тоже нужно будет подрегулировать. Аналогично – в случае ремонта, замены элементов подвески. Это именно тот случай, когда лучше немного перестраховаться – тем более, что это не сложно.

Важно! Регулировки света на Калине простые в проведении, но нужно работать по инструкции и строго следовать схеме.

Что нужно для настройки фар на Калине 1

Набор инструмента для обслуживания Калины нужен простой, но готовить его следует заранее, чтобы потом ничего не отвлекало. Как правило, достаточно стандартного чемоданчика, который всегда лежит в багажнике. На всякий случай желательно сразу подготовить домкрат, знак аварийной остановки.

С фарами работать не сложно, главное – действовать аккуратно

Подготовка к регулировке фар на Калине 1

Регулировка фар на Калине 2 и 1 начинается с подготовки. Новичку стоит изучить руководство или посмотреть видео – так будет понятно, в какой именно последовательности действовать, даже если знаний, навыков, опыта нет.

Общая схема действий:

1. Ровно выставить кузов, протестировать текущее давление в шинах – параметр должен строго отвечать оптимальным критериям.
2. Удалить всю грязь с оптики – масло, пыль, прочие вещества. Обычно используют простую воду, если ее недостаточно, можно взять растворитель на органической основе.
3. Промазать винты регулировки жидкостью с проникающими свойствами, обработать крепления, проверить надежность фиксации оптики в специально предназначенных для этого нишах.

Финальный этап – очередной тест давления в шинах. Если есть потребность выполнить регулировку, авто ставят на ровной площадке (строгое требование), после делают на стене рядом вертикальную разметку, тестируют давление внутри шин.

Наглядные схемы расчета радиуса падения освещения и необходимая разметка помогает выполнить работы своими руками

Важно! Новичку для повышения эффективности работ лучше будет выполнять обслуживание с помощником.

Схема регулировки фар на Калине

Если плохо светят фары на Калине, действовать можно по разным схемам. Для начала нужно подъехать к стене и остановиться, выдержав интервал в 2 м. Потом нанести центр авто на стену, разместить осевые части ламп по оптимальной разметке, обозначить расстояния от полотна дорог до нужных осветительных приборов. От центра светового потока размечают расстояние до центра автомобиля, линию нужно делать на несколько сантиметров ниже первой.

Отогнать машину от стены до 7 м. Те точки, которые соответствуют центральным областям фар, соединить, используя ровные линии. Дополнить ее несколькими вертикальными отрезками. По мере окончания разметочных работ приступить к регулировкам.

Лучше всего выполнять работы у стены – так будет проще и точнее

Способы регулировки света фар на Калине

Настраивать оптику Калины можно просто вручную, на стенде или с применением специального аппарата. Самый удобный вариант – стенд, но он доступен не всегда. Направленность светового потока, которую можно выставлять – высота или вертикаль.

Как регулировать фары на Калине по высоте

Чтобы улучшить свет по высоте, нужно измерить расстояние от пола до центральных зон фар. Потом с учетом полученных данных проводят линию на экране с отступом в 60 мм, делают вторую. Дополнительно рисуют вертикально размещенные отрезки-линии по центрам прожекторов, еще одну выполняют на равном удалении от них обеих.

Важно! Регулятор направления пучков света от фар выставлять при настройках следует в позиции минимальной загрузки машины.

Прикрыть лампу картонным листом, включить ближний свет. Начать регулировать направления световых пучков от открытых фар, поочередно изменяя положения (удобно использовать отвертку крестообразного типа).

Хороший дальний свет определяют высотные регулировки

Как настроить фары на Калине по горизонтали

Отклонения пучков света от фар, которые возникают в горизонтальных плоскостях, настраивают, используя отверстия поперечин, расположенные в продольном направлении оси авто. Вращением винта на корпусе выставляют по высоте светового пучка.

Верхняя область пятна обязательно должна четко совпадать со второй линией экрана, зона излома светового пучка – с расположенной по центру чертой фары в вертикальном направлении. Аналогично выставляют положения пятен другой фары. Снова включают ближний свет, проверяют правильность выполнения действий.

Как регулировать фары на Калине 1

Для настройки оптимально подходят стандартные схемы Калины 1, 2 и других автомобилей. Они расписаны в руководстве по эксплуатации транспортного средства. Обязательно создание разметок на стенах – так работать проще, а результаты получаются более точными.

Регулировка дальнего света фар на Калине

Когда разметка будет примерно готова, фары включают оптимальным способом. Важно, чтобы свет не мешал человеку выполнять работы, то есть не ослеплял.

Важно правильно выставить угол – в норме он совпадает с горизонтально расположенной на стенах линией. Чтобы получить оптимально направленный световой поток, винты начинают вращать с тыла оптического прибора, от подкапотного пространства.

Важно! Регулировки обязательно должны быть поочередными – сразу корректно настроить обе фары невозможно.

Ровная стена – отличное место для выполнения разметки регулировок

Регулировка ближнего света фар на Калине

Свет дальней и ближней направленности регулируют по отдельности. Вертикальные поверхности до начала настроек подготавливают – они должны быть ровными, гладкими. Есть требования к интервалам – 10 м. Порядок настроек:

1. Автомобиль сначала заправляют – этого достаточно для подготовки к работе.
2. Ищут области фиксации реальных точек центром, потом их соединяют, проводят ниже основной линии дополнительную.
3. Отгоняют авто на 10 м, регулятор ставят на ноль.

Пучок света, идущий от главной оптики, выполняет роль верхней границы настроечной линии.

Как регулировать противотуманные фары на Калине

Противотуманный свет настраивают, когда в этом есть необходимость – за счет вращения в вертикальном и горизонтальном направлении.

Важно! Сначала ослабляют болты креплений, потом регулируют противотуманные фары.

Порядок действий:

1. Выставить машину на ровную поверхность, настроить оптимальное расстояние по оси. Она должна идти перпендикулярно относительно площадки с разметкой.
2. Протестировать показатели давления внутри шин – они должны быть в норме (а пружины стоять на местах).
3. Сделать замеры удаленности от центрального участка противотуманной оптики до основы площадки (пола).
4. Отметить горизонтальную линию с учетом предварительных замеров (все разметки делают на стене).
5. Включить ближний свет, расставить вертикальные отметки, разметить центры.
6. Включить ближний свет, отключить противотуманки.

Оптику фиксируют в параллельном положении по отношению к продольной оси машины. На стенах размечают линии так, чтобы они делили авто надвое, дополнительно создают пару полос на 10 см ниже первой. Измеряют расстояние от грунта до противотуманной автофары, потом от центра авто до основной лампы.

Ориентироваться нужно на место пересечения этих линий.

Профессиональная доработка света Калины требует времени, зато повышает комфортность

Полезные советы

Основной и противотуманный свет фар часто настраивают по единой схеме, хотя эти варианты имеют свои особенности, требуют индивидуального подхода. Для самостоятельных регулировок желательна помощь второго человека и обязательно наличие ровной площадки.

Разметка не стене – не развлечение, ее делать обязательно. Без разметки выполнить точные настройки фактически невозможно. В конце обязательно проверяют винты регулировки на оптике.

Иногда проблемы в Калине вызывает модуль света – его стоит проверить

Заключение

Регулировка фар Калины 1 и 2 по высоте, горизонтали в условиях гаража или на улице дает хорошие результаты. Выполнять разметку на стене очень желательно. Для настройки оптики обязательно применяют регулировочные винты. Тюнинг противотуманных элементов делают на свое усмотрение.

Обрезка деревьев и кустарников | Расширение UMN

1. Дом
2. Двор и сад
3. Как
4. Руководство по посадке и выращиванию
5. Обрезка деревьев и кустарников

Краткие факты

• Обрезка изменяет форму и рост растения.
• Обрезку также можно рассматривать как профилактическое обслуживание как от повреждений насекомыми, так и от болезней.
• Многие проблемы можно предотвратить, правильно обрезая дерево или кустарник в годы его формирования.
• Поздний период покоя – лучшее время для обрезки.

Обрезка для улучшения здоровья растений

• Удаление мертвых или отмирающих веток, поврежденных болезнями, сильным заражением насекомыми, животными, ураганами или другими неблагоприятными механическими повреждениями.
• Удалите ветки, которые трутся друг о друга.
• Удалить ответвления

Избегайте обрезки деревьев. Удаление больших ветвей оставляет пеньки, которые могут вызвать ряд проблем со здоровьем. Это также разрушает естественную форму растения и способствует сосанию и развитию слабых структур ветвей.

Обрезка для поддержания растений в ландшафте по назначению

• Для стимулирования развития цветов и плодов.
• Для поддержания густой живой изгороди.
• Для поддержания или поощрения желаемой формы растений или особых садовых форм.

Обрезка для улучшения внешнего вида растений

Внешний вид в ландшафте важен для полезности растения. Для большинства ландшафтов лучше всего подходит естественная форма растения.

Избегайте стрижки кустов в узкие геометрические формы, если только они не должны быть ограничены или обучены для определенной цели. Когда растения правильно обрезаны, трудно сказать, что они были обрезаны.

Обрезка:

• Управляет размером и формой растения.
• Сохраняет кустарниковые вечнозеленые растения пропорциональными и густыми.
• Удаляет ненужные ветки, водяные смерчи, присоски и нежелательные плодовые структуры, портящие внешний вид растения.

Чернослив для защиты людей и имущества

• Удаление сухих веток.
• Срубите опасные деревья.
• Обрезайте слабые или узкие ветви деревьев, которые нависают над домами, парковками, тротуарами и в любых местах, где падающие ветки могут травмировать людей или повредить имущество.
• Удалите ответвления, которые мешают уличным фонарям, светофорам и воздушным проводам.
  • НЕ пытайтесь обрезать провода вблизи электрических и инженерных сетей. Свяжитесь с коммунальными службами или городскими ремонтниками, чтобы справиться с этим.
• Обрезайте ветки, мешающие обзору на перекрестках.
• В целях безопасности обрежьте кусты или ветки деревьев, закрывающие вход в ваш дом.

Как обрезать деревья и кустарники

|

Когда проводить обрезку

Поздний период покоя (с конца зимы до начала весны) лучше всего подходит для обрезки.

|

• Абрикос
• Азалия
• Арония
• Чокачерри
• Гвоздика смородина
• Цветущая слива

• Цветущая вишня
• Форзиция
• Джунберри
• Сирень
• Магнолия
• Спирея раннецветущая

• Смородина альпийская
• Барбарис
• Баффалоберри
• Горящий куст
• Кизил
• Жимолость

• Найнбарк
• Арахис
• Песчаная вишня Purpleleaf
• Дымовая завеса
• Сумах

Отзыв в 2022

Поделиться этой страницей:

Обзор страницы

модернизируем нашу «Ласточку».

Для этого вам понадобится

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как правильно снять фару.

Как известно, фары служат для освещения проезжей части и обозначения движущегося транспортного средства. Современная оптика имеет блочную структуру, которая содержит лампы, выполняющие разную роль: ближний или дальний свет, поворотники, габариты и т.д. Сегодня фары стали атрибутом безопасности при вождении. И при замене возникает закономерный вопрос, как снять фару? Также иногда требуется только замена стекла фары.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены своими конструктивными особенностями. Каждая из фар имеет три секции, выполняющие следующие функции:

• освещение дороги в режиме ближнего света;
• то же, только в дистанционном режиме;
• подсветка габаритов;
• указатели поворота.

Фары должны быть правильно отрегулированы, иначе они могут доставить массу неудобств не только водителю, но и другим участникам движения. Правильно настроенная оптика позволит уверенно освещать обочину и не будет слепить встречных водителей.

Активировав специальный переключатель в салоне Лада Калина 2, водитель включает режим ближнего света. Если эту же ручку перевести в режим дальнего света, то параллельно с включением соответствующих ламп остаются активными и осветительные приборы, отвечающие за ближний свет.

Лампы указателей поворота имеют ярко-оранжевые колбы, а в корпусах секций установлены прозрачные рассеиватели.

В Лада Калина фары оснащены электромеханическими приводами, что позволяет легко регулировать световой пучок в зависимости от нагрузки кузова и дорожной ситуации. Специальный регулятор находится на панели в салоне, а приводной механизм находится в блоке фары.

При сборке кузова Лада Калина производитель использует фары таких известных производителей, как Бош и Автосвет. Чтобы узнать, какая марка выпустила фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «AL» будет означать, что фара произведена «Bosch» (Россия). Этот бренд использует такой материал, как поликарбонат. В этой модели фары не используется колпачок, который виден над лампой ближнего света.

Изделия Автосвет также изготавливаются из поликарбоната, но в конструкции уже присутствует указанный колпачок.

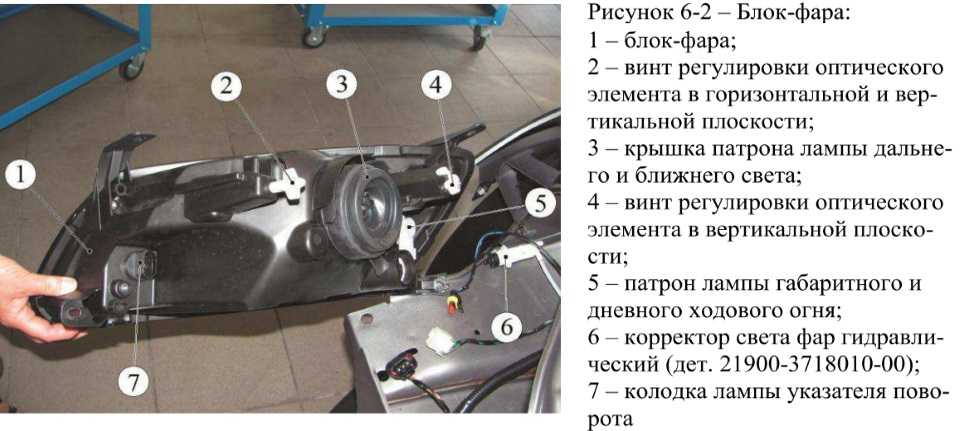

Разобрав фару, владелец Lada Kalina может обнаружить в ней наличие многих деталей и других элементов, в том числе:

• проводка;
• лампы и рефлекторы;
• стекло;
• монтажные скобы и заглушки;
• приводной механизм и др.

Благодаря активной работе инженерного корпуса производителя конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя их светопропускная способность несколько ниже по сравнению со стандартными вариантами, тем не менее, при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тут возникает вопрос: как разобрать фару?

Процедура замены проста, но перед этим необходимо правильно подобрать осветительные приборы из массы товаров, предлагаемых сегодня на рынке. Хотя иногда требуется только замена стекла фары.

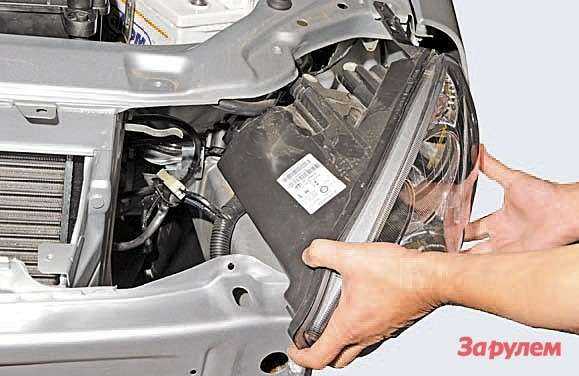

Итак, если фары куплены, то меняем:

1. Снимаем защитный кожух с корпуса фары. Он резиновый, поэтому его легко оторвать, потянув за один из трех язычков.
2. Отсоедините разъем питания.
3. Выдавливаем пружинный зажим.
4. Как снять фару? Вынимаем лампу, на ее место устанавливаем новый элемент.

Внимание! При замене галогенной лампы не прикасайтесь к колбе руками. Это может повредить устройство. Со временем жирные отпечатки пальцев заставят стекло потемнеть, что приведет к перегреву лампы и, в конечном итоге, к ее перегоранию.

1. При контакте необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
2. Меняем боковые фонари
3. Так же снимаем крышку и отключаем соответствующий патрон от бортовой сети.
4. Лампу снимаем, а на ее место устанавливаем новую.

Как заменить в поворотнике?

1. Поверните держатель лампы влево на 45 градусов и выньте его.
2. Вынимаем лампу и заменяем на новый аналог.

Замена в кормовых фарах

1. Вынимаем патрон слева.
2. Нажмите на лампу, снова поверните ее влево и вытащите.
3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы, чтобы придать внешнему виду своей Лады Калины индивидуальность, склонны дорабатывать фары. Это означает покраску внешней колбы кузова, поклейку ресничек, оклейку защитной пленкой, тонировку, а также замену стекла фары и т. д. В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в запасе несколько светильников. И теперь вы знаете, как разобрать.

Сложность

Инструмент

1–3 часа

Инструменты:

• Крестовая отвертка среднего размера
• Маленькая плоская отвертка
• Хомут для концевого крепления
• Насадка под ключ 8 мм

Детали и расходные материалы:

• Лампа указателя поворота
• Лампа ближнего света H7
• Лампа габаритного света W5W
• Лампа дальнего света h2
• Стекло фары
• Тряпки
• Алкоголь

Примечание:

Работа показана на правом блоке. Работы по замене ламп и снятию блока левой фары аналогичны.
Вы можете заменить лампы, не снимая фару с автомобиля.

1. Отсоедините клемму провода от отрицательной клеммы аккумуляторной батареи.

2. Для наглядности работа показана на снятой фаре. Поверните держатель указателя поворота против часовой стрелки на 45°.

3. Вынимаем патрон из корпуса фары.

4. Нажав на лампу, полностью поверните ее против часовой стрелки и извлеките из держателя. Установите новую лампу указателя поворота в обратном порядке.

5. Для замены лампы ближнего света сдергиваем защитный резиновый че-хол с корпуса фары. Потянув за один из трех его штырей, отсоединяем концы проводов от клемм лампы.

6. Освободите пружинный зажим с двумя крючками и отодвиньте его от лампы.

7. Вынимаем лампу из корпуса фары.

Предупреждение:

Галогенные лампы дальнего и ближнего света. Не прикасайтесь пальцами к их стеклянным колбам, так как следы от них затемняют лампу при нагревании.

Грязь с колбы можно удалить чистой тканью, смоченной спиртом. .

8. Устанавливаем новую лампу ближнего света (Н7) в обратном порядке.

9. Для замены лампы габаритного света в блоке фары снимите еще одну защитную резиновую крышку, аналогичную крышке лампы ближнего света, и выньте держатель лампы.

10. Вынимаем лампу из патрона. Установите лампу нового размера (W5W) в обратном порядке.

11. Для замены лампы дальнего света отсоедините колодку проводов от лампы.

12. Сжав концы фиксатора пружины, расцепляем их с крючками и снимаем фиксатор с фонаря.

13. Вынимаем лампу из корпуса фары. Устанавливаем новую лампу дальнего света (h2) в обратном порядке.

14. Чтобы снять фару, нажмите на фиксаторы. Отсоедините колодки проводов от разъема на корпусе фары и держателя лампы поворотника (показаны стрелкой).

15. Снимите передний бампер. Крестовой отверткой откручиваем винт верхнего крепления блока фары, а ключом или головкой на «8» еще три болта крепления блока фары (показаны стрелками) и снимаем его.

16. На корпусе правой фары имеется клеймо «РЕ», на корпусе левой фары — «ЛЕ».

17. Установите фару в обратном порядке. Если вам нужно заменить стекло фары, используйте отвертку, чтобы поддеть и снять шесть пружинных скоб, которые прижимают рассеиватель к уплотнителю фары.

18. Снимите стекло фары. Снимите стеклянный уплотнитель.

19. Установите стекло фары в обратном порядке.

Артикул отсутствует:

• Качественные фото ремонта

Многих автомобилистов интересует, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки или замены. Сама фара считается простым направленным источником света. Основное его предназначение – освещать дорогу, а также прилегающую территорию.

Особенности устройства фар

В стандартной комплектации фары Lada Kalina объединены в блоки, которые разделены на три секции, обеспечивающие:

• ближний свет;
• боковой и дальний свет;
• обозначение вращения.

При включении ближнего света для него используются только лампочки. При включении дальнего света загорается комплекс, состоящий из дальнего и ближнего света одновременно, мощностью каждого по 55 Вт. На передней части каждой секции стрелок есть специальные прозрачные рассеиватели.

Поворотники оранжевого цвета и имеют мощность около 20 Вт.

Фары регулируются с помощью специализированного корректора. Корректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, устанавливаемое непосредственно на самой приборной панели, и специализированный провод, соединяющий электрические провода в фарах. Чтобы отрегулировать корректор фар, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:

• тюнинг фар;
• установка нового комплекта вместо старого;
• необходимость регулировки электрокорректора фар.

Перед снятием фары, когда требуется замена, желательно определить фирму, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло. Если на нем присутствуют символы AL, то данный светотехнический комплекс производства Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, у них нет цоколя лампы ближнего света. Если лампа ближнего света в поликарбонатной фаре оснащена цоколем, скорее всего, она производства Автосвета.

Как разбираются фары?

Система освещения Калины включает:

• стекло или поликарбонат;
рама
• ;
заглушки фонарей
• ;
• сами лампы;
отражатели
• ;
• проводка;
• декоративные вставки.

Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только тогда все винты снизу, как и сверху, станут более доступными. Как только они будут демонтированы, можно снимать сам блок-фару, предварительно сняв все провода и колодки.

Но не у каждого автовладельца достаточно опыта, чтобы демонтировать бампер целиком. Кроме того, частой проблемой является отсутствие времени на смену всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Для разборки фары своими руками необходимо подготовить следующие инструменты:

• один ключ на 8 и один на 10;
• Крестовая и плоская отвертки;
• новый компонент системы освещения.

Для модернизации освещения на Калине необходимо выполнить следующие действия:

1. Снять корпус воздушного фильтра и спец прибор охлаждающей жидкости.
2. Снять заглушку ПТФ с помощью отвертки.
3. Открутить ключом на 10 болт, расположенный под фарой.
4. Выверните болты, расположенные сверху фонарей. Они расположены возле радиатора. В этом случае нужно использовать ключ на 8.
5. С помощью большой крестообразной отвертки выкрутите винт, которым фонарь крепится к крылу автомобиля.
6. Разверните блок лампы так, чтобы часть возле радиатора была смещена немного ближе к двигателю автомобиля. Это позволит вам снять крепежи, расположенные внизу, со своих мест.
7. Снимите нижний железный крепеж. Для этого необходимо открутить несколько болтов с короткой головкой.
8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другой прибор своими руками не составит труда. Установите новую фару в обратном порядке. Теперь осталось только придумать, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Над устройством и конструкцией фар Лада Калина задумывались многие автовладельцы. На самом деле конструктивные особенности этого элемента достаточно просты. С 2004 года на Калину стали устанавливать фары моноблочного типа.

Видео о замене стекла фар на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет как заменить стекло фары, об особенностях конструкции, а также об этапах демонтажа элемента.

Видео сюжет расскажет как разобрать фару, особенности и элементы устройства

Блок-фара на автомобиле

Как и большинство автомобилей нового поколения, модели ВАЗ 1117-1119 оснащены блок-фарами простой конструкции. Рассмотрим, какие элементы входят в этот узел:

• Внешнее стекло, защищающее лампочки и препятствующее проникновению воды и грязи.
• Пластиковый кейс, к которому крепятся все основные элементы.
• Резиновое уплотнение между стеклом и корпусом обеспечивает хорошую защиту от воды и грязи.
• Лампы сигнализации поворотов, а также ближнего и дальнего света.
• Внутри корпуса установлен пластиковый рефлектор, который имеет зеркальную поверхность и отбивает свет от лампочек.

Каждая блок-фара комплектуется колбами, хорошо, можно сказать, прочно закрепленными в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Разборка и ремонт

При незначительном дорожно-транспортном происшествии, когда корпус фары цел, замене подлежит только стекло. Для этого придется демонтировать элемент. Как это сделать?

После установки фары на место обязательно не слепить встречный транспорт и не «светить в молоко».

Ремонт стекла займет максимум полчаса.

Выносим фару на себя

Итак, приступим к последовательности действий.

Ремонт завершен, фару можно установить в обратном порядке.

выводы

Устройство и ремонт фары Лада Калина достаточно прост и демонтаж и установка элемента не займет много времени. Конечно, при разрушении кузова потребуется замена всего элемента. Опыт показывает, что при обрыве креплений, так называемой «ухи», фара не меняется, а поврежденная часть просто «припаивается». Это намного дешевле замены всего элемента.

Необходимый инструмент : Крестообразная отвертка, гаечный ключ или головка «8».

Снимите передний бампер (см. «Снятие переднего бампера»).

1. Откручиваем крестовой отверткой винт верхнего крепления блока фары.
