Глушилка gps и глонасс своими руками схема: GPS глушилка своими руками – Глушилки gps, что это такое?

Содержание

GPS глушилка своими руками

Устройство состоит из следующих частей:

  1. генератор;
  2. антенна;
  3. схема;
  4. усилитель.

Генератор управления напряжением, позволяющий устранить перенапряжение системы и спасти схему от сгорания. Дополнительно он служит усилителем тока, сохраняя работоспособность системы даже при слабом источнике питания.

Антенна. В этом приборе используются различные виды передающих частей, но предпочтительней SMA или OMNI, дающие наибольшую зону покрытия и способные работать в гражданском диапазоне частот.

Усилитель. Часть схемы, отвечающая за подачу более мощного, а соответственно и понятного сигнала.

Настроенная схема. Эта часть включает в себя генератор и катушку с сердечником. Первый создаёт колебания, которые в дальнейшем переходят на катушку. Чтобы гаджет работал правильно и не глушил сотовую связь, потребуется намотать правильное количество витков, эквивалентное частоте. От выбора сердечника будет зависеть насколько долго устройство сможет прослужить и коэффициент усиления.

В конструкции имеются и другие элементы, позволяющие ей работать в различных режимах:

  1. внесение помех в работу устройств слежения, позволяя скрыть автомобиль или мобильный телефон с экранов радаров;
  2. изменение действующего сигнала, так чтобы он показывал ложную информацию. Например, на экранах будет показывать иную улицу местонахождения.

Такие гаджеты выполнить гораздо тяжелее из-за наличия специального процессора.

Особенности создания и настройка

Созданная gps глушилка своими руками должна полностью соответствовать аналогичному заводскому устройству. Для этого потребуется схема глушилки gps, представляющей собой небольшой каскад, в который входят транзисторы и диоды.

Схема глушилки gps:

Глушилки gps, что это такое?

Глушилки GPS предназначены для сокрытия местонахождения автомобиля, на котором установлены маячки спутникового позиционирования. Трекеры обычно устанавливают в кампаниях с целью определения маршрута движения транспортных средств, их скорости перемещения, уровня топлива в баке и т.д..

GPS/Глонасс навигация

Подавители GPS позволяют защититься от обнаружения через трекеры слежения, установленные в автомобиле, телефоне или вшитых в одежду. Особенно актуальна блокировка навигации в случаях, когда необходимо свернуть с маршрута, проехать дополнительную дистанцию до остановки для отдыха или если Вы подозреваете, что за Вами могут следить, например, конкуренты.

Глушилки gps и глонасс как работают?

Принцип работы заключается в генерации радиопомех на частотах передатчика:

  • Для GPS это 1575.42 МГц (гражданский диапазон).

  • Для GLONASS 1602 МГц (гражданский диапазон)

Радиопомехи создаются путем наращивания сигналов, которые не несут полезной информации таким образом, что полезный сигнал со спутника теряется. Чем больше пустых сигналов может отсылать глушилка gps и глонасс сигнала, тем выше мощность прибора и тем надежнее подавляется связь. От мощности же зависит и радиус подавления.

При включении глушилки навигации, все устройства которые осуществляют мониторинг вашего местоположения, перестают принимать сигнал со спутников, и вы «пропадаете» с монитора оператора, который отслеживает Вас через программу слежения.

Ниже мы расскажем о том, какие бывают глушилки навигации, как избавиться от слежки и какие приборы лучше выбирать.

Глушилки gps gsm.

Производители GPS трекеров уже давно знают о существовании подавителей gps и глонасс. Поэтому в большинстве современных трекеров стоит так же модуль gsm, который отвечает за передачу данных с трекера на монитор оператора, а так же является дополнительной дублирующей частотой, которая при отсутствии gps может передавать координаты ближайшей сотовой вышки. Таким образом, вычислить точное ваше местоположение не получится, однако примерно можно. Погрешность может составлять до километра, однако если Вы должны в это время быть в городе А, а на самом деле находитесь в городе Б, то вычислить это не составит труда. Поэтому все более востребованными становятся мультичастотные подавители сигналов, которые могут одновременно глушить GPS и ГЛОНАСС навигацию, а так же gsm связь.

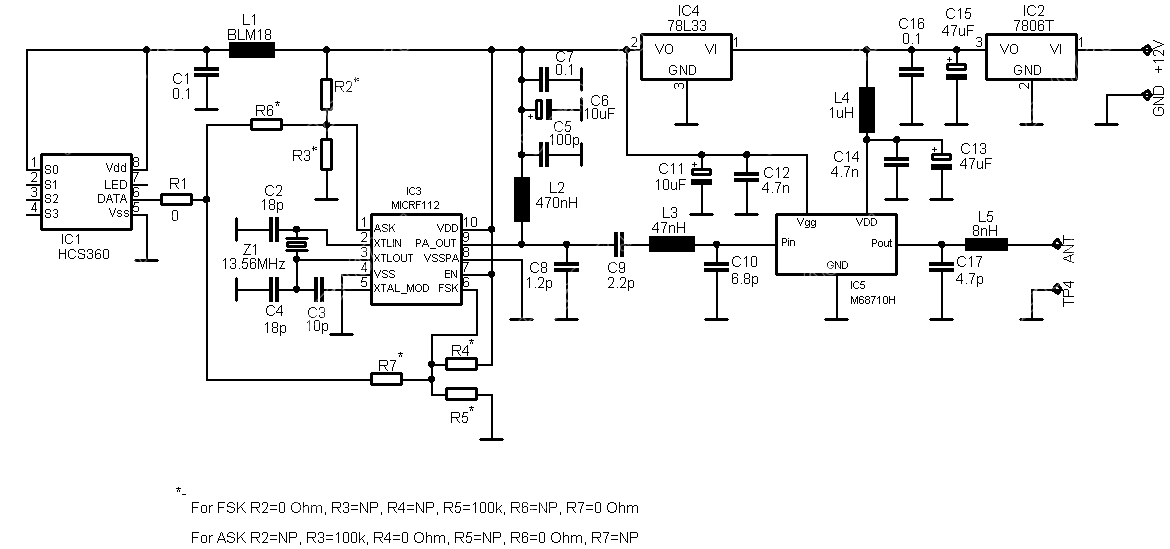

Схема глушилки gps.

В интернете есть очень много схем gps глушилок и описаний к ним. Однако собрать по таким схемам глушилки достаточно проблематично, особенно если в этой теме Вы не особо разбираетесь. При сборке глушилки следует учитывать узконаправленность конкретных частот, которые можно подавлять: можно блокировать только так называемые «гражданские» частоты, не затрагивая при этом военные каналы.

Схема подавителя

Как сделать глушилку gps своими руками.

Если Вы все же решили сделать глушилку сами, то Вам необходимо найти качественную схему с раскладкой по уровням, необходимые детали и инструменты. Глушилка сигнала состоит из следующих основных частей:

  1. Генератор колебаний.

  2. Катушка с количеством витков, соответствующая частоте подавления. Если частот предполагается несколько (например gps, глонасс и сотовая связь), то на каждую частоту нужна своя катушка.

  3. Усилитель сигнала, который будет увеличивать мощность прибора до необходимого радиуса.

  4. Генератор напряжения, который будет регулировать уровень тока и защищать плату от перегорания.

  5. Антенна для увеличения зоны покрытия.

  6. Конденсаторы, транзисторы, резисторы, диоды и т.д.

Собирая подавитель сигналов следует точно рассчитать количество витков, чтоб заглушить именно те сигналы, которые необходимы. Расчет можно произвести с помощью формулы Томпсона: (V- частота, L-индуктивность катушки, С- емкость конденсатора)

Формула Томпсона

Учтите:

  • Чем современнее устройство, которое нужно глушить, тем мощнее нужно сделать глушилку;

  • Не забудьте про систему охлаждения, иначе Ваш подавитель быстро выйдет из строя.

Если Вы с радиотехникой «на ты», то сделать глушилку не сложно, главное ничего не забыть и все учесть. Если же Вы не профессионал, то лучше приобрести подавитель у надежных поставщиков. Что бы Вы выбрали: купить китайскую глушилку, собранную в подвале или у специализированного завода – изготовителя? Примерно так же нужно решать между тем, сделать ли глушилку самому или купить.

Лучшие глушилки gps.

Однозначно лучшую выделить сложно, так как у них присутствует несколько важных параметров, которые в зависимости от использования подавителя являются более или менее приоритетными. Рассмотрим несколько наиболее хороших по отзывам наших клиентов.

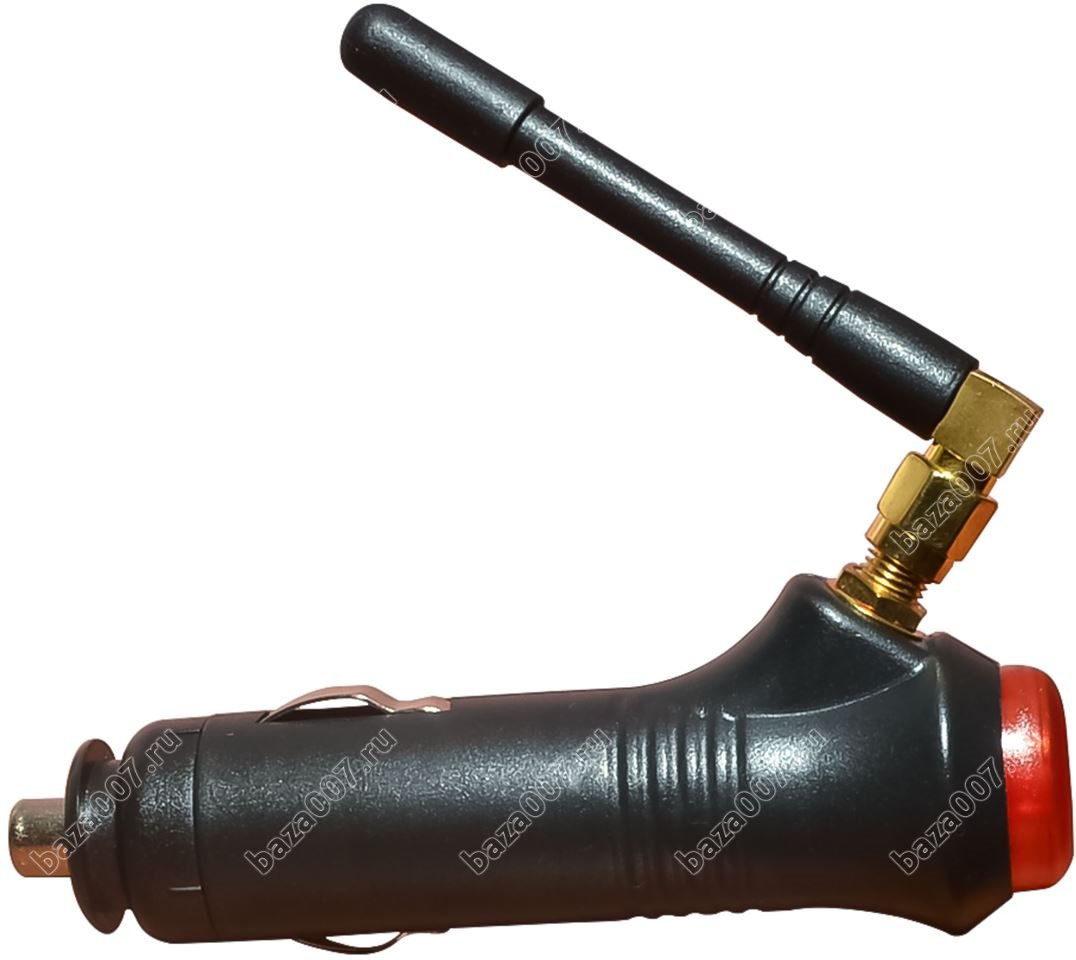

EaglePro Пелена 2 (GPS и Глонасс)

EaglePro Пелена-2

Это небольшой подавитель, работающий от прикуривателя автомобиля, создающий помехи на частотах GPS и Глонасс в радиусе до 5 метров. Данная модель узконаправленная, не затрагивает сотовую связь и мобильный интернет и стоит достаточно дешево.

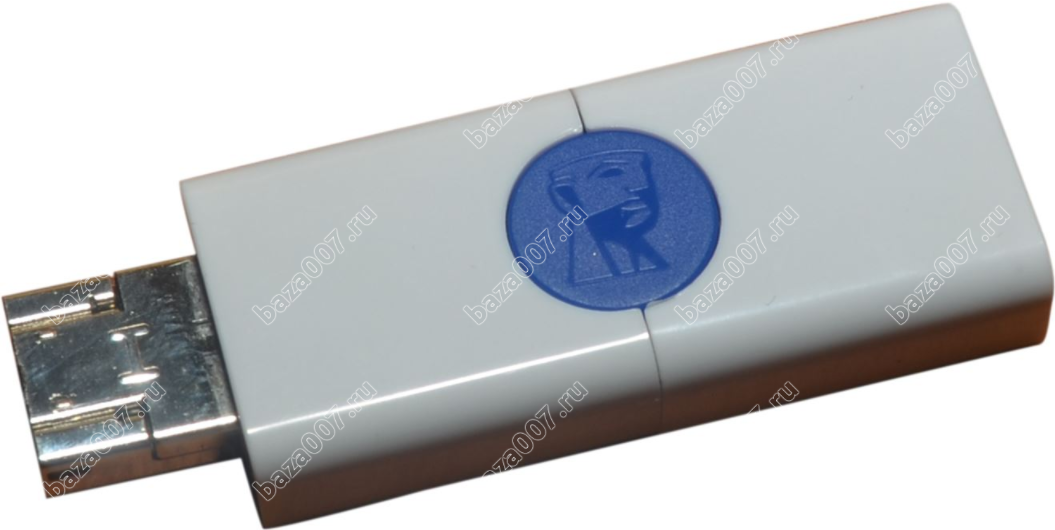

EaglePro Щит 1 (GPS)

EaglePro Щит-1

Её выбирают в основном покупатели, которые используют подавитель не только в автомобиле, но и при пеших перемещениях, так как запитать такой блокиратор можно от сотового телефона. Она маленькая, незаметная, легко помещается в карман и так же имеет низкую стоимость. Радиус действия 3-5 метров.

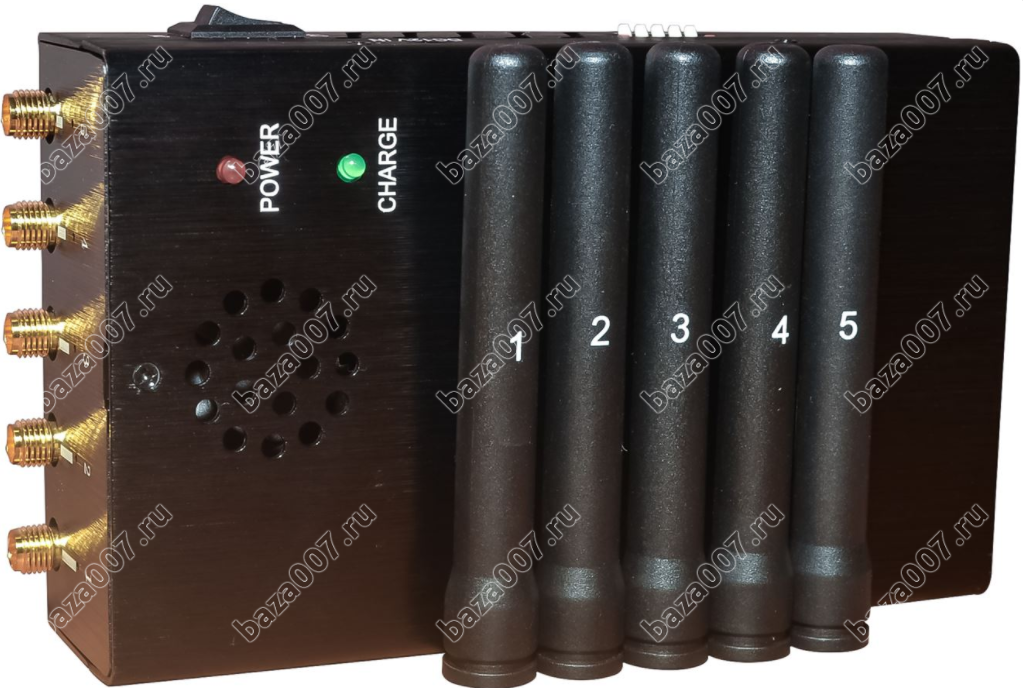

EaglePro Торнадо (GSM, 3G, GPS и Глонасс, WIFI, сотовая связь)

EaglePro Торнадо

Это мощная глушилка, которая может заглушить не только GPS и Глонасс спутники, но и сотовый канал передачи данных, блокируя тем самым передачу сигнала с трекера на монитор оператора. Может работать в радиусе 20-25 метров, имеет собственный аккумулятор, а так же может работать при подключенном питании. Для защиты от перегрева имеет кулеры. Стоимость такой глушилки значительно выше, однако и задач, которые решает подавитель существенно больше.

Какую бы модель Вы ни выбрали помните, что покупать следует только подавители заводского производства, имеющие сертификаты завода изготовителя.

самое подробное описание 😵 со схемами и видео, как заглушить трекер на машине своими руками, создание и установка прибора в прикуриватель

Глушилка GPS и ГЛОНАСС — это двухдиапазонный передатчик, функционирующий на гражданских частотах 1590 — 1235 МГц, способных гасить сигналы систем глобального позиционирования. Принцип действия навигационного антитрекера заключается в подавлении имульсов и создании помех на частотах работы спутников с целью обезвредить работу системы контроля транспорта. При включении прибора все устройства, осуществляющие мониторинг местоположения авто, перестают принимать сигнал с поисковиков, поэтому вероятность определить координаты машины минимальна.

Содержание

Открытьполное содержание

[ Скрыть]

Как работают глушилки GPS и ГЛОНАСС?

Устройство способно глушить импульсы и создавать помехи в частотных диапазонах, на которых функционируют не только спутниковое оборудование и GPS-трекеры, но и жучки для прослушки. Вероятность глушения связи будет значительно меньше, если амплитуда шума получится высокой.

Если глушилка подключается к электросети авто или на ней включается питание, это приводит к моментальному образованию помех в диапазоне до 15 м. Независимо от производителя, а также использующейся системы слежения, все подобные устройства функционируют в диапазонах L1 и L2. Работа глушилки не должна повлиять на функционирование сотовых телефонов, поскольку «мобильники» действуют на других частотах. Но имеются в виду только те устройства, которые функционируют в GPS-диапазоне.

Основные особенности работы универсальных блокираторов сигналов:

  1. Работа не только с GPS-устройствами, но и мобильными «гаджетами». Устройства глушат сигнал от смартфона или сетевого подключения. Это связано с тем, что универсальный блокиратор сигнала работает во всех доступных диапазонах.
  2. Возможность реализации питания напрямую от аккумулятора или от встроенного источника. Последний вариант делает универсальные блокираторы портативными, которые используют в других авто.

Видео: принцип действия GPS-глушилки

Пользователь Саша Хаворин в своем видеоролике наглядно рассказал о принципе работы подавителей GPS и ГЛОНАСС сигналов.

Отличия глушилок GPS от ГЛОНАСС

Отличия глушилок GPS от ГЛОНАСС:

  1. Обе системы были запущены в разное время, сначала GPS, затем — ГЛОНАСС.
  2. По характеристикам они практически идентичны с единственной разницей в том, что GPS работает на частоте 1575,42 МГц, а ГЛОНАСС — 1602 МГц.
  3. Также отличается и скорость отправки информации по каналам связи, соответственно, и скорость вычисления координат объекта под защитой. В случае с ГЛОНАСС этот показатель выше.
  4. Соответствующие различия состоят и в самих глушилках, в их конструктивном исполнении.

Законно ли использовать в России?

Применение приборов для заглушения сигналов со спутников на территории РФ запрещено законом.

Однако продажа этих продуктов не запрещена. Эксплуатация допускается только в том случае, если у владельца блокиратора сигнала есть соответствующий документ, разрешающий использование устройства для слежки. Для его получения пользователь должен пройти несколько комиссий. Использование самодельных устройств также не допускается, а получить документ, разрешающий их эксплуатацию, практически невозможно. Если глушилка используется на коммерческом транспорте и ее обнаружит работодатель, он наложит серьезный штраф на водителя или уволит его.

Как сделать глушилку?

Если водитель решил сделать самостоятельно устройство, с помощью которого сможет заглушаться сигнал, нужно определиться с типом оборудования. Некоторые потребители выбирают узконаправленные приборы, работающие только с диапазоном GPS или ГЛОНАСС. Такой вариант менее актуален, поскольку большинство современных навигаторов и трекеров функционируют с обоими спутниками.

Схема

Для создания устройства своими руками надо использовать следующую схему:

Электросхема для сборки глушителя сигнала

Допускается применение одного из двух способов реализации схем:

  1. Разомкнутая (более простой вариант). Конструктивно она включает в себя только основные компоненты и дополнительные детали, выполняющие дополнительные опции. Под воздействием напряжения генераторный узел постоянно переходит от высокочастотного до низкочастотного диапазона. Перемещение достигается благодаря применению пилообразных колебаний, которые издает генератор.
  2. С обратной связью. Такой вариант электросхемы относится к классу настроечных. Оборудование, выполненное по ним, позволяет удерживать генераторный агрегат на определенной частоте. Этот параметр должен быть запрограммирован заранее с использованием контроллера. Но если в работу оборудования будет внесено это изменение, другие регулировки уже не допускаются.

Для сборки потребуется следующее:

  1. Генераторное устройство, управляемое напряжением. Этот элемент является основным в схеме и предназначен для генерирования радиочастотных шумов.
  2. Модуль усиления радиочастот. Это устройство предназначено для увеличения уровня мощности глушителя, а также диапазона его работы.
  3. Антенный адаптер. Деталь используется для распространения импульсов, которые образует генераторный узел. При выборе модуля следует учитывать параметр стоячей волны напряжения. Для блокиратора сигналов рекомендуется выбирать устройство, в которых эта величина составляет 3 или менее. Оптимальным вариантом будет применение SMA-антенн.
  4. Элемент питания для блокиратора сигнала. Оптимальным вариантом будет применение одной или нескольких батарей ионно-литиево типа. Если требуется подключение устройства к электросети на 220 вольт, схему дополняют еще одним адаптером, а также сигнальным стабилизатором.

Техника сборки и настройка

Сборка своими руками производится следующим образом:

  1. Сначала подготавливаются конденсаторы и резисторы. Эти элементы могут быть сделаны самостоятельно с применением токовых зеркал и других заменяемых электролиний. Такой вариант поможет уменьшить габариты оборудования и снизить его себестоимость в целом. Если таких деталей нет, то для сборки должны применяться обычные конденсаторы и резисторы, продающиеся на радиорынке.
  2. Выполняется настройка конфигурации, чтобы собранный глушитель не блокировал сигналы от других сетей, к примеру, 3G или Bluetooth. Требуется изменение параметров катушки индуктивности, это позволит не допустить смешивания рабочих частот. Для настройки используется формула V=1/2π√LC. С ее помощью пользователь точно вычислит число витков, которые нужно сделать для создания катушки. Формула позволит определить зависимость между намотками и индуктивностью, а также частотой.
  3. Затем выполняется настройка усилителя сигналов, с помощью которого вычисляют уровень импульсов, не улавливающихся оборудованием. Величину импульса иногда целесообразно специально понизив, уменьшив таким образом вероятные помехи, исходящие от прочих источников связи. Сама настройка выполняется экспериментальным методом. При изменении рабочего параметра в меньшую или большую стороны рекомендуется сразу проверять работу глушилки.
  4. На схему устанавливается антенный адаптер. Регулировать его работу не нужно, но антенну нужно правильно подобрать перед покупкой. Наиболее оптимальный вариант — применение устройств от производителя SMA. Такой тип адаптеров издает сигнальные помехи в разные стороны, благодаря чему пользователь добьется максимальной величины усиления.
  5. При необходимости выполняется установка дополнительной антенны. Если глушитель используется в автомобиле, то одного адаптера будет более, чем достаточно, поскольку их число влияет на диапазон обхвата. В случае, если глушилка будет применяться в высоком диапазоне работы, то на плату добавляют до четырех антенн. Однако тогда схему нужно дополнитель распределителем (может использоваться также для распределения напряжения генератора) и колодками с контактами для подключения. Такая технология позволит направить на определенные приемопередатчик конкретное количество импульсов с выставленной частотой.
  6. Все компоненты глушителя после сборки устанавливаются в корпус небольших размеров. Из него следует вывести электроцепь для подключения устройства в прикуриватель. Провод заранее припаивается к выходу на плате. На завершающем этапе выполняется тестирование оборудования.
Видео: глушилка сигнала своими руками

Канал «Сила тока» в своем видео наглядно показал процесс самостоятельной сборки блокиратора GPS сигналов.

Советы по сборке

При самостоятельной сборке глушилки рекомендуется учитывать следующие особенности и советы:

  1. Если устройство будет применяться для блокирования импульсов от нового оборудования, то оно должно быть более мощным.
  2. Приведенная схема глушилки является наиболее простой и не включает в себя систему охлаждения. Применение последней целесообразно при постоянной эксплуатации блокиратора сигнала. Наличие охладительной системы позволит не допустить поломки устройства в результате перегрева.
  3. При наличии опыта работы с электроникой рекомендуется выполнить настройку рабочих параметров контроллера, это позволит его отрегулировать. Таким образом, устройство начнет функционировать в разных частотных диапазонах.

Создание помех без глушилки

Если от владельца авто требуется скрыть место, где расположено транспортное средство, заглушить сигналы спутников можно другими методами:

  1. Вывести из строя антенный адаптер. Необходимо учитывать, что физические повреждения на корпусе легко вычислить.
  2. Намотать несколько слоев плотной пищевой фольги на антенну. Это позволит создать эффект экранирования и затруднить передачу сигналов.
  3. Вывести из строя GPS маячок, но перед этим нужно понять, целесообразно ли это и как в дальнейшем оправдать его поломку перед работодателем.
  4. Экранировать модуль поискового устройства. Для этого устройство нужно полностью обмотать пищевой фольгой.
  5. Добавить микросхему в работе поискового оборудования. Пользователь, имеющий опыт в работе с электроникой, способен установить дополнительную плату или контроллер на маячок. При правильном подключении это позволит настроить работу координат и сигналов, которые будут отправляться на спутниковое оборудование.
  6. Вывести из строя или выбросить СИМ-карту сотового оператора связи.

Как установить глушилку?

Самостоятельный монтаж глушилки GPS и ГЛОНАСС производится так:

  1. В автомобиле выключается система зажигания.
  2. Из прикуривателя извлекается заглушка, если кабель питания устройства оснащается соответствующим разъемом для подключения. Допускается подключение глушителя напрямую к аккумулятору или любому проводнику замка зажигания, на котором появляется напряжение при включении питания.
  3. Если блокиратор сигнала применяется на коммерческом авто, его рекомендуется замаскировать. Перед выполнением задачи рекомендуется открыть моторный отсек и отсоединить отрицательный клеммный зажим от аккумулятора. Для этого нужно ослабить болт, фиксирующий «крокодил», с использованием гаечного ключа.
  4. Выбирается наиболее скрытно и защищенное от внешних воздействий и высоких температур место для монтажа. Установка блокиратора сигнала допускается в свободное пространство за панелью приборов или аудиосистемой. Допускается монтаж глушилки сигнала под контрольной комбинацией, водительским или пассажирским креслами, а также за бардачком. Для установки нужно предварительно снять все облицовочные компоненты салона, после чего надежно закрепить блокиратора сигнала в месте посадки. Для подключения рекомендуется использовать силовые проводники, на которые подается нагрузка при включении зажигания, поэтому целесообразно подсоединить устройство к замку.
  5. На завершающем этапе выполняется диагностика работы блокиратора сигнала. Если устройство функционирует верно, производится обратная установка всех элементов салона на место.

Видео: особенности и подключение GPS-блокиратора

Канал «ul sound» в своем видео привел краткий обзор фирменной глушилки сигналов GPS для авто, а также рассказал об особенностях ее установки и подключения.

Как заглушить сигнал?

Есть несколько вариантов, которые позволят заглушить сигнал маяка на машине:

  1. Для предотвращения передачи импульсов от системы контроля транспортного средства отключают питание от контроллера. Дальнейшая его подача осуществляется после того, как автомобиль был использован в личных целях. Если транспортное средство коммерческое, то нужно учитывать, что система определения координат оснащается встроенным источником питания.
  2. Протыкание антенны для ее поломки с помощью иголки. Необходимо помнить, что опытный мастер по ремонту электроники быстро определит причину поломки устройства. Толщина иглы должна быть наиболее тонкой, чтобы не осталось следов.
  3. Использование электрошокера для вывода из строя системы контроля. Такой вариант «шоковой терапии» используется для воздействия на сам приемник сигнала. Но этот способ лучше не использовать, поскольку высокий разряд полностью выведет из строя маячок и приведет к неработоспособности дополнительного оборудования.
  4. Использование специальной коробочки для отражения сигнала. Корпус выполняется из свинца, а для его отлива потребуется специальная форма. Также используют обычный магнит, который устанавливается непосредственно на маячок.
  5. Перепрошивка трекера дистанционной системы контроля автомобиля.
  6. Замыкание проводников, идущих от маячка к корпусу транспортного средства. Этот вариант является временным. поскольку он работает, пока на трекере расположен магнит. Если пользователь его снимет, маячок вернется в прежний режим работы.
  7. В случае, когда транспортное средство оснащено датчиком контроля топлива, при низких отрицательных температурах его обливают кипятком. Это необходимо делать каждый день.
  8. Отключение контакта «массы». Если после запуска двигателя пользователь отсоединит контактный элемент, отвечающий за заземление, автомобиль продолжит работать. Однако, функционировать не смогут системы контроля транспортного средства.

На телефоне

Схема глушителя импульсов для телефона

Для сборки блокиратора сигнала на смартфоне потребуется:

  1. Переключатель для антенны.
  2. Усилительное устройство для увеличения мощности сигналов.
  3. Предварительный усилитель.
  4. Синтезаторный узел частоты.
  5. Высокочастотное разветвительное устройство.
  6. Гетеродин, рассчитанный на 1800 МГц.
  7. Приемный элемент частотой 1800 МГц.
  8. Фильтрующий элемент для работы в условиях 1800 МГц.
  9. Усилительное ограничительное устройство.
  10. Компаратор.
  11. Делительный элемент для разделения частоты.
  12. Гетеродин, рассчитанный на 900 МГц.
  13. Приемный элемент частотой 900 МГц.
  14. Фильтрующий элемент для работы в условиях 900 МГц.
  15. Усилительное ограничительное устройство.
  16. Компаратор.
  17. Процессорное устройство, относящееся к цифровым сигнальным элементам.
  18. Антенный адаптер, предназначенный для работы в двух диапазонах.

Принцип действия такой глушилки следующий:

  1. На антенный модуль 18 подается сигнал от мобильного устройства.
  2. Полученный импульс через переключательный элемент под номером 1 на схеме, а также высокочастотное устройство 5 подается на компоненты 7 и 13. В них выполняется преобразование импульсов с их дальнейшей очисткой в фильтрующих устройствах 8 и 15.
  3. Затем отфильтрованный импульс фиксируется усилительными элементами под номерами 15 и 9. Это приводит к дальнейшей обработке сигналов компараторами 10 и 16.
  4. Импульс поступает на процессорное устройство 17, где производится определение его частоты.
  5. Затем процессор выставляет синтезатор элемента 4 на необходимый частотный канал. Активация усилительного устройства производится не всегда, а только в определенные моменты, если базовой станцией передаются данные для определенного абонента.

Плюсы и минусы глушилки

Основные достоинства устройств:

  • небольшие габариты;
  • предотвращение передачи данных на пульт управления или спутниковое оборудование;
  • доступная стоимость.

В соответствии с отзывами потребителей, серьезных недостатков у таких устройств нет. Возможны сбои в работе оборудования, но это характерно для отдельных продуктов некоторых брендов.

Как выбрать глушилку?

Критерии выбора устройств:

  1. Мощность блокиратора сигнала, которая определяет диапазон его работы. В автомобилях разумно использовать глушилки с данным параметром в несколько сотен мВт.
  2. Диапазон частот. По данному показателю вычисляют, какой тип импульсов подавляет устройство — GSM, GPS, NMT, UMTS и т. д. Рекомендуется отдать предпочтение блокираторам, которые работают с несколькими диапазонами одновременно.
  3. Количество антенн и их тип. В глушилках часто применяется несколько устройств для каждой частоты. Лучше отдать предпочтение всенаправленному типу антенн.
  4. Размеры блокиратора и его потребляемая мощность. Этот параметр зависит от характеристик устройства, от них зависит способ применения. В продаже есть глушилки, оснащенные системой автономного питания, стационарные блокираторы, мобильные приборы.

Видео: обзор глушилки для прикуривателя

Канал «220 Вольт» в видеоролике продемонстрировал подробный обзор параметров автомобильного устройства для блокирования сигналов от спутников.

Глушилка GSM и GPS своими руками. Схема.

Для глушилки сотовой связи нам не понадобятся какие-то дефицитные компоненты. Все комплектующие можно легко достать, а наши пошаговые фото помогут не запутаться в процессе монтажа.


Изучив всю доступную информацию и собрав список необходимых деталей, приступаем непосредственно к изготовлению глушилки мобильной связи.

Таким образом порт гетеродина, который в свою очередь является РЧ входом, присоединен к антенне 800 мгц. РЧ выход идет через специальный усилитель сигнала, повышающий мощность устройства на выходе на 15 дБм. Затем сигнал, прошедший через усилитель, передается на антенну выхода.

Шаг четвертый: выбор корпуса устройства

В качестве корпуса автор решил использовать имеющуюся у него старую ненужную алюминиевую коробку, в которой были просверлены отверстия под крепление деталей, а также УКВ разъемов от телефона Моторола.

Шаг пятый: припайка УКВ разъемов

УКВ разъемы были припаяны к микросхеме глушителя сигналов сотовой связи.

Шаг шестой: помещение схем и деталей прибора в корпус

В качестве источника питания он выбрал батарею на 9 В. Батарея была установлена внутрь коробки и отделена от все остальных схем и деталей при помощи куска пенопласта. Таким образом подавитель мобильных сигналов будет способен работать автономно.

Шаг седьмой: установка антенн

Антенны для передачи сигнала автор также взял от Моторолы. Их автор подсоединил к УКВ разъёмам, а также сделал переключатель на корпусе прибора для его включения и выключения по щелчку кнопки.

В итоге при таком подходе любой человек, который говорит по сотовому телефону, будет слышать лишь помехи собственного сигнала усиленные и отраженные вкюченным прибором. Это возможно благодаря тому, что у мобильных телефонов, работающих на частоте 800 МГц, а именно такие мы собираемся глушить, есть различие в частоте отправляемого и получаемого сигнала, эта разница стандартно равняется 45 МГц.

Кроме того, данный глушитель заодно блокирует все сигналы от следящих устройств, использующих GPS навигацию, к примеру, для слежения за вашим автомобилем, а также сотовую частоту, которая может быть использована для получения данных. А значит устройство полезно вдвойне, так как кроме блокатора сотовой связи, оно является еще и подавителей сигнала GPS. Благодаря таким параметрам устройство может быть использовано, чтобы мешать активации самодельных взрывных устройств, если они детонируют от звонка с мобильного телефона.

Из-за небольших габаритов глушилку сотовой связи, можно использовать в машине, офисе или даже носить с собой в сумке или портфеле.

ИСТОЧНИК
