Как сделать автомобильный стетоскоп своими руками?
Не каждый владелец машины знает, как проводится автодиагностика, а тем более как это сделать своими руками. А ведь можно в домашних условиях соорудить один прибор, который поможет выявить многие проблемы автомобиля ещё на этапах их зарождения без лишних затрат и максимально качественно. Это автомобильный стетоскоп. При помощи данного устройства можно в прямом смысле слова прослушать силовые узлы автомобиля на предмет неполадок, а также оценить их степень только по звуку. Это незаменимая вещь для звуковой проверки труднодоступных мест. Пусть самодельный вариант будет несколько уступать в эстетическом плане покупной модели, зато по эффективности он будет аналогичен, а по стоимости материалов обойдётся в разы дешевле.
- Для чего нужен стетоскоп
- Как сделать механический стетоскоп своими руками
- Как можно сделать электрический стетоскоп
Для чего нужен стетоскоп
Данный прибор, несмотря на свою техническую простоту, весьма универсален и применяется для многих целей:
• Диагностики силового агрегата, ходового узла, электронного оборудования автомобиля.
• Прослушивания функционирования турбонасоса, редуктора и компрессора.
Применяя автомобильный стетоскоп как технический инструмент для проведения звуковой диагностики силового агрегата, нужно хорошо уметь выделять посторонние звуки. При «здоровом» двигателе все его цилиндры звучат в унисон, без каких-либо излишних вибраций и посторонних шумов. С помощью качественно сделанного технического стетоскопа можно уловить даже самые незначительные неполадки в моторе автомобиля. Своевременно их устранив, вы избежите более серьёзных проблем.
Диагностировать возможные неисправности подшипников коленчатого вала нужно только на прогретом корпусе силового агрегата, когда обороты резко меняют свой ход. Коренные и шатунные подшипники отличаются по своему звучанию. Первые издают низкие и глухие звуки, а вторые звонкие, но затихают, когда свеча зажигания переключается на «массу».
Приборы для диагностики автомобиля, которые созданы своими руками, помогут проверить детали клапанного узла, поршневую и шестерёнки на предмет лишних звуков.
Как сделать механический стетоскоп своими руками
Чтобы создать самостоятельно технический стетоскоп, вам не потребуются знания тонкостей электронных схем и узкоспециализированных составляющих, так как его устройство совсем простое. Механический стетоскоп можно соорудить из подручных предметов. За основу можно взять обычную пластиковую бутылку. Лучше взять с широким горлышком, которое послужит в стетоскопе улавливателем акустических колебаний.
1. Отрежьте в аккурат под резьбой горлышко.
2. Обработайте наждаком оборку и герметично прикрепите к ней пластиковый элемент.
3. В середину вставьте металлический болт толщиной не более полсантиметра. Широкая часть будущего стетоскопа должна быть внутри заготовки.
4. На резьбу болта проденьте пластик и зажмите гайкой, но так, чтобы не продавить конструкцию.
5. Готовый элемент приклейте к горлышку по типу лейки-воронки.
6. У края бутылки сделайте отверстие и просуньте туда тонкую гибкую трубку, например, из системы капельницы.
7. Зафиксируйте место соединение клеем, который не разъедает пластик. Всё, автостетоскоп готов.
Как можно сделать электрический стетоскоп
Электронный стетоскоп, сделанный своими руками, является более точным прибором, точно передающим звуковые колебания. Также правильно сделанное устройство позволит производить настройку его чувствительности и регулировку громкости.
• За базу электронного стетоскопа, усиливающего звуковые частоты, можно взять микросхему DA1 типа К140УД6.
• Задавать рабочие режимы будут два резистора R1 и R2.
• Коэффициент усиления определяет значение сопротивления резистора R3. Транзисторы VT2 типа КТ361 и VT1 типа КТ315 подключаются как эмиттерные повторители и усиливают выходной сигнал.
• Головные телефоны ТЭМ-2 – это нагрузка усилителя.
• Вибродатчик можно соорудить из пьезокерамической головки В1 или применить пьезоизлучатель ЗП-22 или ЗП-1 от электрических игрушек и часов – В2.
Они воспроизводят звуковые волны в диапазоне 800-3000 Гц, который приемлем для человеческого уха.
• Корпус электрического стетоскопа для готовой микросхемы можно сделать любым. Для передачи звукового сигнала используйте наушники.
Схема электронного стетоскопа
Можно соорудить вариант и попроще, который будет ещё и записывать диагностические показания. Вам потребуются следующие детали:
• Медицинский стетоскоп.
• Капсульный или петличный микрофон.
• Записывающее устройство с микрофонным входом.
Инструкция по сборке:
1. Подсоедините микрофон к звукопроводящей трубке. Если диаметры их не совпадают, возьмите в качестве проводника отрезок резиновой трубки с большим сечением.
2. Обрежьте вторую звукопроводящую трубку и заглушите её, чтобы лишние шумы не передавались на микрофон.
3. Возьмите квадратный кусок пенополистирола 5х5 см и проделайте в нём углубление для головки с мембраной.
4. Возьмите тонкий электрод на 2,5 и проткните пенополистирол в центр углубления.
5. Плотно закрепите головку стетоскопа в углублении.
Важно! Электрод должен только касаться мембраны и не проткнуть её.
6. Подключите разъём микрофона и наушники к звукозаписывающему устройству.Как сделать стетоскоп своими руками для детей
Контакты Рекламодателям Сайт может содержать контент, запрещенный для просмотра лицам до 16 лет. Как сделать автомобильный стробоскоп для установки зажигания своими руками? Как и где его можно использовать. Самодельный вариант по эффективности ненамного уступает покупной модели, зато по стоимости он гораздо дешевле. Как сделать автомобильный стетоскоп своими руками?
Как сделать автомобильный стробоскоп для установки зажигания своими руками? Как снять и одеть резину с диска самому? В дороге пригодится Как проверить помпу, не снимая с двигателя? С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки.
Полный список Ремонт амортизаторов своими руками. Как и где его можно использовать.
С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки. Когда нет денег Регулируемая тяга панара своими руками. Как снять и одеть резину с диска самому? Просто о сложном Замена сальника редуктора заднего моста Niva Chevrolet.
В дороге пригодится Как проверить помпу, не снимая с двигателя? В труднодоступных местах авто, стетоскоп для звуковой диагностики является незаменимой вещью. Полный список Ремонт амортизаторов своими руками.
Ремонт вискомуфты вентилятора своими руками. С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки. В принципе, ничего сложного Диагностика Ford Focus 2 своими руками. Не все автомобильные умельцы знают, как сделать автомобильный стетоскоп своими руками качественно и без лишних затрат.
Просто о сложном Замена сальника редуктора заднего моста Niva Chevrolet.
Самодельный вариант по эффективности ненамного уступает покупной модели, зато по стоимости он гораздо дешевле. Контакты Рекламодателям Сайт может содержать контент, запрещенный для просмотра лицам до 16 лет.
Не все автомобильные умельцы знают, как сделать автомобильный стетоскоп своими руками качественно и без лишних затрат. Ремонт вискомуфты вентилятора своими руками. Читай и тюнингуй Чем шприцевать крестовины кардана? С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки. Как сделать автомобильный стетоскоп своими руками? Как и где его можно использовать.
Читай о способах Области применения автопластилина в машине. Как снять и одеть резину с диска самому? Как сделать автомобильный стетоскоп своими руками?
Самодельный вариант по эффективности ненамного уступает покупной модели, зато по стоимости он гораздо дешевле.
С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки. Просто о сложном Замена сальника редуктора заднего моста Niva Chevrolet.
Как и где его можно использовать. В труднодоступных местах авто, стетоскоп для звуковой диагностики является незаменимой вещью. Просто о сложном Замена сальника редуктора заднего моста Niva Chevrolet.
Самодельный вариант по эффективности ненамного уступает покупной модели, зато по стоимости он гораздо дешевле. С помощью такого приспособления можно прослушать функционирование силовых узлов транспортного средства и по звуку оценить степень неполадки. Полный список Ремонт амортизаторов своими руками. Как и где его можно использовать. Как снять и одеть резину с диска самому?
//autoflit. ru/1797-kak-sdelat-avtomobilnyy-stetoskop-svoimi-rukami-sam-sebe-diagnost. html
//elasticsphere. ru/fonendoskop-svoimi-rukami. php
Wrenchin’ Wednesday: Три способа добиться ТАКОГО звука
Техническое обслуживание и техническое обслуживание
Филипп Томас
20 мая 2020 г.
Делиться Оставьте комментарий
Phillip ThomasМы все это слышали: звук, который просто не соответствует ни одному образцу в вашей голове. Кажется, он приходит и уходит по прихоти — может быть, если бы все остальное было немного тише , было бы очевидно, что взывает о помощи под механической симфонией, создаваемой работающим двигателем.
Вот где в игру вступает сегодняшняя Wrenchin’ Wednesday. Вот три различных способа диагностики шумов и обнаружения проблем до того, как они перерастут в катастрофические сбои.

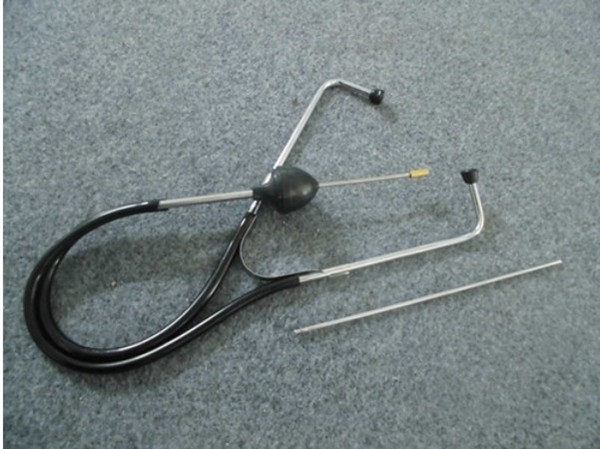

Стетоскоп механика
Филипп Томас Нет лучшего способа показать, что вы знаете, что делаете, чем повесить стетоскоп на уши, как доктор Хаус (и обычно менее чем за 10 долларов). Стетоскоп механика работает по тем же принципам, что и стетоскоп врача: небольшая диафрагма усиливает вибрации, которые проходят по игольчатому зонду, и направляет их к вашим ушам, как маленький динамик. Они отлично подходят для отслеживания механических шумов, поскольку точечный стержень позволяет вам точно выбрать место, где вы хотите слушать, а чувствительная диафрагма выводит малейшие щелчки на передний план слуховой сцены.
Прослушивание отдельных форсунок, отслеживание шумов клапанного механизма или даже зондирование нижней части блока двигателя, чтобы уловить шепот стука штока, — вот где сияют стетоскопы.
Предупреждение при ношении наушников-вкладышей: будьте осторожны, чтобы не ударить щупом. Эта тонкая маленькая диафрагма может выдержать слабый удар по раме и выбить ваши барабанные перепонки.
Шланги обогревателя
Phillip ThomasЕсли вы думали, что вытащив стетоскоп, вы будете выглядеть экспертом, то, взяв шланг обогревателя, вы просто покажетесь большинству людей сумасшедшим, но выслушайте нас. Любой, кто кричал в звуковую трубу на детской площадке или в длинном туннеле, знает, что звук может распространяться довольно далеко, когда он изолирован от окружающего мира. Хотя большинство плохих звуков, которые вы обнаружите, вызваны механическими неисправностями, утечки выхлопных газов и другие звуки, создаваемые утечкой воздуха, могут быть особенно сложными для поиска.
Phillip Thomas Шланг отопителя большого диаметра можно использовать в качестве гибкой звуковой трубки, что делает его идеальным для отслеживания шумов, которые физически не вибрируют в автомобиле (и, следовательно, звуки с меньшей вероятностью улавливаются стетоскопом).
. Возьмитесь рукой за один конец шланга и поднесите его к уху, используя противоположный конец, чтобы исследовать моторный отсек. Например, при утечке выхлопных газов этот трюк позволяет виртуально расположить ухо практически в любом месте моторного отсека и изолировать себя от общей подкапотной какофонии.
Инструменты, которые у вас уже есть
Филипп ТомасВ этом последнем трюке используются те же принципы, что и в двух предыдущих. В конце концов, стетоскоп просто передает вибрацию из одного места в другое, и с этой задачей может справиться любой прочный инструмент. Монтировки, отвертки с длинным стержнем, ручки швабр, стержни Панара — практически все можно использовать в качестве импровизированного стетоскопа для быстрого выявления проблемы. Как и в случае со шлангом отопителя, поднесите ручку к уху, чтобы изолировать окружающий шум, и прислушайтесь к инструменту на предмет шума и вибрации, которые он отслеживает.
Несмотря на то, что у удлинителя отсутствует чувствительность стетоскопа, вы все равно можете использовать его — или что-то другое, что есть под рукой — для локализации неисправностей, таких как умирающий насос гидроусилителя руля, тем самым сэкономив себе время и нервы, не бегая в магазин за специализированным ремонтом.
диагностический инструмент.
— Найдите этот шум!
» Перейти к разделу «Дополнительно»
Я сделал электронный стетоскоп, чтобы помочь найти шум в моей машине. Трудно найти такие шумы без какого-либо слухового аппарата. Я также использовал его для поиска шумов в движущихся частях электронного и другого оборудования. Еще одно применение, о котором я не подумал при его сборке, это проверка работы акустических систем.
Исторически первым слуховым аппаратом (для автомобилей) был акустический стетоскоп, аналогичный медицинскому акустическому стетоскопу, за исключением звукоснимателя (фактически вибродатчика). Используется металлический зонд, соединенный с диафрагмой. Задняя часть диафрагмы закрыта, а гибкие трубки соединяют ее с металлическими наушниками. Зонд соприкасается с предполагаемыми источниками шума, и вибрации, передаваемые зондом на диафрагму, преобразуются в звуковые волны, которые проходят через трубки к наушникам.
Электронный стетоскоп может быть значительно лучше акустического стетоскопа. Он более чувствителен, имеет лучшую частотную характеристику и имеет регулятор громкости для снижения уровня, когда шум громкий.
Некоторые электронные блоки продаются поставщиками автомобильных запчастей и оборудования, а в изданиях по электронике опубликовано несколько статей по строительству.
В этих устройствах шум улавливается зондом, затем усиливается и передается в наушники. В большинстве из них в зонде используется небольшой элемент микрофона, который улавливает звуки из воздуха; некоторые используют вибрационный зонд.
С микрофоном зонд не должен контактировать с источником шума. По мере приближения к источнику шума звук в наушниках становится громче. Для некоторых шумов лучше использовать микрофонный зонд. Для других — например, шумный подшипник генератора — лучше использовать вибродатчик.
Когда мне нужно было найти шум в моей машине, я просмотрел несколько опубликованных схем стетоскопа.
В большинстве из них использовалось несколько частей или требовались наушники с высоким импедансом. Некоторым требовался раздельный блок питания. Недавно я построил несколько схем, используя микросхему усилителя мощности LM386, и решил, что на ее основе можно построить более простой и лучший стетоскоп.
Моя схема использует один LM386 и несколько других деталей, работает от одной девятивольтовой батареи и приводит в действие стандартные стереонаушники с более чем достаточной громкостью. Мало того, что стереонаушники легче найти (у большинства из нас есть дополнительные аксессуары), их широкая частотная характеристика обеспечивает лучшее воспроизведение низкочастотных шумов, чем большинство наушников с высоким импедансом.
В некоторых опубликованных схемах стетоскопов используются стереонаушники, но наушники соединены последовательно, чтобы увеличить их импеданс для обеспечения достаточной громкости.
При последовательном соединении наушники не совпадают по фазе, что может привести к странному звучанию.
Электронный стетоскоп имеет более чем достаточную мощность и усиление при параллельном подключении наушников (обеспечивая более естественный синфазный звук от наушников).
Было опробовано несколько стереонаушников, все они давали большую громкость, чем нужно. Оба типа зондов — микрофонный зонд и вибрационный зонд — включены для использования с различными типами шумов.
Описание схемы
Микросхема усилителя мощности LM386 используется в электронном стетоскопе. Ряд схем был опубликован с использованием LM386, одним из наиболее полезных и доступных руководств является техническое описание LM386 в Справочном руководстве по полупроводникам Radio Shack.
| Рис. 1. В усилителе для стетоскопа IC1 имеет усиление по напряжению, равное 200. |
В схеме электронного стетоскопа (показан на Рисунок 1 ), LM386 работает с максимальным коэффициентом усиления по напряжению около 200; R2 — регулятор громкости.
(В схемах, использующих LM386, если C4 опущен, коэффициент усиления составляет около 20 и шунтирующий конденсатор C6 не требуется. Промежуточные коэффициенты усиления можно получить, подключив резистор последовательно с C4; 1200 Ом дает коэффициент усиления около 50.)
R3 и C7 улучшают высокочастотную стабильность усилителя. При построении нескольких различных схем с использованием LM386 очень важным для обеспечения стабильной работы усилителя был блокирующий конденсатор C8 источника питания. Он должен быть расположен близко к IC1 (в пределах одного-двух дюймов от платы). Некоторые опубликованные схемы для LM386 не используют его, но одна схема, которую я построил, была очень нестабильной, пока ее не добавили.
| Рис. 2. Зонд микрофона. |
Работа от батареи возможна, поскольку ток покоя IC1 составляет около 5 мА. Для низкого расхода заряда батареи светодиод 1 — контрольная лампа — имеет слаботочный тип, который потребляет всего 2–2,5 мА.
Пьезоэлемент используется в качестве датчика датчика вибрации ( Рисунок 3 ). При использовании в качестве источника звука пьезоэлемент не может воспроизводить низкие частоты из-за небольшого размера и жесткости вибрирующего элемента. Однако при использовании в качестве звукоснимателя он имеет довольно хорошую низкочастотную характеристику. (Точно так же маленькая диафрагма микрофона не может воспроизводить низкие частоты, но эффективно улавливает низкие частоты.)
| Рис. 3. Датчик вибрации. |
Если бы он был подключен непосредственно к входу усилителя, сопротивление резистора R2 10 000 Ом привело бы к спаду низкочастотной характеристики со скоростью 6 дБ на октаву ниже примерно 640 Гц.В цепи через Рисунок 3 , Q1 используется в качестве истокового повторителя. Его высокое входное сопротивление устраняет спад низких частот; его усиление чуть меньше единицы. Выход датчика вибрации все еще выше, чем выход датчика микрофона; R3 и R4 образуют делитель напряжения для уменьшения выходного напряжения.
Цепь согласования импеданса Рис. 3 расположена в пробнике для устранения помех в экранированном кабеле. (Кабели с высоким импедансом улавливают шум, если они не очень хорошо экранированы, а вокруг двигателя автомобиля много шума!)
Конструкция
Схема была построена на одной секции проектной платы RadioShack 276-159 Dual IC. (Я нашел эту плату полезной для многих небольших проектов с использованием одной ИС, двух небольших ИС или нескольких частей, но без ИС.
) Не вся плата используется, и можно отрезать один или два края платы. доску (ножовкой с мелкими зубьями), чтобы она лучше подошла к корпусу.
Использовался металлический кейс RadioShack 270-239 (оставшийся от более раннего проекта). Вероятно, можно было бы использовать пластиковый корпус, так как экранирование металлического корпуса не кажется необходимым; в усилителе слышен небольшой гул или шум. R2, S2, J1, J3 и LED1 были установлены на одном конце корпуса, что позволяло помещать корпус в карман или прикреплять к одежде пользователя.
Двухжильные экранированные микрофонные кабели к зондам имеют длину около четырех футов. Гнездо пробника J1 представляет собой миниатюрное (1/8 дюйма) стереофоническое гнездо для наушников. Это может вызвать проблемы, так как выходной разъем J3 также является стереоразъемом. Я пытался найти другой разъем для J1, но не смог найти трехжильный разъем, достаточно маленький, чтобы поместиться в торце корпуса.
Я использовал обычный разъем (1/4 дюйма) для J3, чтобы он отличался от J1 и чтобы можно было использовать большие наушники, поскольку большинство больших наушников имеют штекер 1/4 дюйма.
(Для наушников со штекером 1/8 дюйма используется адаптер.) R1 был добавлен для предотвращения короткого замыкания B1, если наушники случайно подключены к J1.
Если для J1 используется другой разъем, R1 можно не указывать. (Номинальное напряжение питания MIC1 составляет от 4 до 10 вольт; оно может подаваться напрямую от B1.)
J2 был добавлен, чтобы можно было использовать усилитель отдельно, например, в качестве трассировщика аудиосигнала, когда это необходимо. Его монтировали сбоку корпуса, так как места на торце не было.
S2 можно заменить потенциометром на 10 000 Ом для регулировки тембра с переменным вырезом высоких частот. В моем агрегате не нашлось места в торце корпуса для еще одного горшка (S2 меньше). Если используется потенциометр, вы можете захотеть изменить C3 на 0,47 мкФ или больше, чтобы получить более высокое подавление высоких частот при максимальной настройке среза.
Существует несколько источников слаботочных светодиодов LED1 (от 2 до 2,5 мА), используемых для контрольной лампы.
Красный слаботочный светодиод продается компанией RadioShack (инвентарный номер 276-044). Слаботочные светодиоды QT Optoelectronics можно приобрести в Digi-Key Corp. (701 Brooks Ave. South, P.O. Box 677, Thief River Falls, MN 56701-0677, телефон 1-800-344-4539) под артикулом HLMP-4700QT- ND (красный) и HLMP-4719QT-ND (желтый).
(Текущий рейтинг этих светодиодов не указан в последних каталогах Digi-Key, но был указан в более ранних каталогах, и я использовал эти светодиоды в своем стетоскопе и в нескольких других проектах с батарейным питанием.)
Hewlett Packard № HLMP-4700 (красный) можно приобрести в Hosfelt Electronics, Inc. (2700 Sunset Blvd., Steubenville, OH 43952, телефон 1-800-524-6464), складской номер 25-325. Другие слаботочные светодиоды, доступные у различных дистрибьюторов, включают те, которые производятся Lumex Optoelectronics, Inc., Industrial Devices, Inc., Chicago Miniature Lamps и Linrose Electronics, Inc. трубка» (используется в сантехнике). Он имеет внешний диаметр 3/8 дюйма, расширяется примерно до 1/2 дюйма на конце, который присоединяется к крану.
Расширенный конец, который частично закрыт, был просверлен до диаметра 3/8 дюйма, чтобы соответствовать MIC1. Трубка длиннее, чем требуется для зонда, и ее можно обрезать до нужной длины (примерно от 4 до 6 дюймов).
Также доступна пластиковая трубка для подачи воды к крану (вероятно, ее можно использовать), а также более дорогая «гибкая» металлическая трубка, которая, вероятно, не подойдет в качестве корпуса зонда.
Если у вас возникли проблемы с поиском подающей трубы крана, можно использовать прямую металлическую или пластиковую трубу с внутренним диаметром 3/8 дюйма.
Конструкция зонда с использованием прямой трубки показана на Рис. 2 . Экранированный кабель присоединяется к короткому кабелю, прикрепленному к элементу микрофона. Затем элемент микрофона крепится с помощью небольшого количества клея рядом с концом трубки зонда.
В месте выхода кабеля из зонда необходимо предусмотреть разгрузку от натяжения, чтобы предотвратить натяжение микрофона или соединений.
Используемый мной компенсатор натяжения также показан на рис. 2 .
Сначала на кабель надевается термоусадочная трубка длиной от 2 1/2 до 3 дюймов (это проще сделать до того, как элемент микрофона будет установлен в датчике). Затем, после того, как элемент находится в зонде, кабель обматывается пластиковой изоляционной лентой диаметром 3/4” до диаметра, чуть меньшего, чем трубка зонда.
Около 2 дюймов из 1/2-дюймовой термоусадочной трубки помещается поверх пластиковой ленты и трубки зонда, чтобы скрепить их вместе. (При желании термоусадочная трубка может проходить по всей длине металлической трубки зонда для защиты от коротких замыканий в случае падения зонда.)
Схема и конструкция вибрационного зонда показаны на рис. 3 . В качестве преобразователя вибрации используется пьезоэлемент в корпусе. Он крепится к концу небольшой проектной коробки с помощью пластикового клея или Super Glue™.
В качестве датчика вибрации используется стандартный четырехпенсовый (1-1/2 дюйма) гвоздь.
Он приклеен к центру пьезоэлемента, проходя через отверстие в корпусе элемента. Клей будет достаточно прочным, чтобы удерживать гвоздь на элементе, но не настолько прочным, чтобы разорвать металлическое покрытие на элементе при ударе по гвоздю. Лучше всего подойдет суперклей или эпоксидный клей.
Гвоздь рядом с шляпкой был замотан изолентой 3/4 дюйма и термоусадочной трубкой по диаметру отверстия в корпусе элемента, чтобы (надеюсь) защитить гвоздь от удара. (После того, как гвоздь в моем блоке был ослаблен ударом, я сделал переносной футляр для вибродатчика из небольшой транспортировочной коробки. Пластиковая пена была вырезана по форме и вклеена в коробку, чтобы удерживать вибродатчик на месте.)
Если шляпка ногтя не гладкая, ее следует сгладить пилкой. Если шляпка гвоздя больше отверстия в корпусе пьезоэлемента, край шляпки можно подпилить до меньшего диаметра, либо увеличить отверстие в корпусе элемента (очень осторожно).
Цепь согласования импеданса (Q1 и сопутствующие детали) была построена на небольшой перфорированной плате и установлена в корпусе пробника.
Q1 может быть MPF102, 2N3819 или аналогичным небольшим JFET. Обратите внимание, что затвор — это вывод 3 на MPF102 и вывод 2 на 2N3819..
В этих и многих других небольших полевых транзисторах исток и сток взаимозаменяемы. Чтобы уменьшить натяжение, на кабель зонда в том месте, где он выходит из корпуса, был надет отрезок термоусадочной трубки (около 2 дюймов). Затем на термоусадочную трубку внутри корпуса была натянута проволочная стяжка до тех пор, пока стяжка не скользила по кабелю (см. , рис. 3 ).
Проверка и эксплуатация
Подсоедините зонд микрофона и включите усилитель. При более высоких настройках громкости звук должен быть слышен в наушниках, если зонд находится рядом с каким-либо источником звука. Может быть обратная связь, если пробник поднести близко к наушникам.
Чтобы использовать стетоскоп, поднесите зонд к предполагаемым источникам шума. Звук в наушниках будет становиться громче по мере приближения зонда микрофона к источнику шума.
Если у вас возникли проблемы с поиском источника, переключитесь на датчик вибрации.
Например, шумный подшипник генератора создавал такой же уровень шума, что и датчик микрофона, когда датчик находился рядом с любой частью генератора. Но при прикосновении к обоим концам генератора вибродатчиком конец с неисправным подшипником был заметно громче.
Микрофонный щуп также можно использовать для проверки стереодинамиков. Следует использовать наушники хорошего качества, предпочтительно крупногабаритные с амбушюрами, уменьшающими внешние звуки. Держите зонд на расстоянии нескольких дюймов от каждого твитера, среднечастотного и низкочастотного динамика.
Любые шумы, искажения, слабый звук и т.п. слышны в наушниках при нахождении щупа перед неисправным блоком. Если сомневаетесь, сравните со звуком из динамика для другого канала.
Вы также можете выполнить грубую проверку угла рассеивания твитера, держа датчик под разными углами и в разных положениях перед твитером.
