Дхо из светодиодной ленты своими руками: ДХО своими руками из светодиодов

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах.

Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

изготовление, установка по схеме, правовые нормы

Светодиодные дневные ходовые огни экономичны и экологичны. Они потребляют значительно меньше расходуемого топлива, не перегревают двигатель, дольше служат, обладают меньшей яркостью, что позволяет не ослеплять встречных водителей, устойчивы к ударам, и защищены от проникновения грязи и пыли.

Для чего необходимы ходовые огни дневного света

Прежде всего ДХО обеспечивают безопасность в пути. В чём это заключается? Вы пользуетесь фарами дневного света, представим ситуацию, когда одна их них перегорает. Часто в дневное время водители не замечают, что лампа вышла из строя.

Далеко не каждый автомобилист может переставить лампочку, или конструкция машины не позволяет сделать это самостоятельно — проблему решить сложно, особенно когда надо ехать. Перегоревшие ходовые огни дневного света в таком случае проблему не создают.

Правовая ситуация в Украине и в России

В 2010 году Правила дорожного движения (ПДД) России были обновлены поправками, согласно которым все автомобили должны передвигаться в любое время с включённым ближним светом фар, или ДХО, или противотуманных фар.

Это изменение даёт возможность автомобилю быть более заметным на дороге и увеличивает качество ориентации при плохих погодных условиях. Поправки обозначили само объяснение ДХО, оговаривают нормативные требования к ДХО и к их установке.

На территории Украины изменения в ПДД, касающиеся дневного света, вступили в силу с 15 апреля 2014 года. Они обязывают все транспортные средства соблюдать это требование в период с 1 октября по 1 мая.

Главные отличия дневных ходовых огней от ближних фар

Многие задают вопрос: а зачем устанавливать ДХО, если можно обойтись ближним светом?

Ходовые огни дневного света — что это такое? Давайте разберемся:

1. В силу того, что ближний свет виден днём плохо, рассматривать его можно только как компромисс. ДХО выигрывают за счёт яркости, что обеспечит и высокую заметность.
2. Учитывая, что днём дорогу видно, есть вероятность просто забыть включить ближний свет и как результат получить штраф.
3. Светодиодные ДХО использовать значительно выгоднее, так как они потребляют в 10-20 раз меньше энергии.

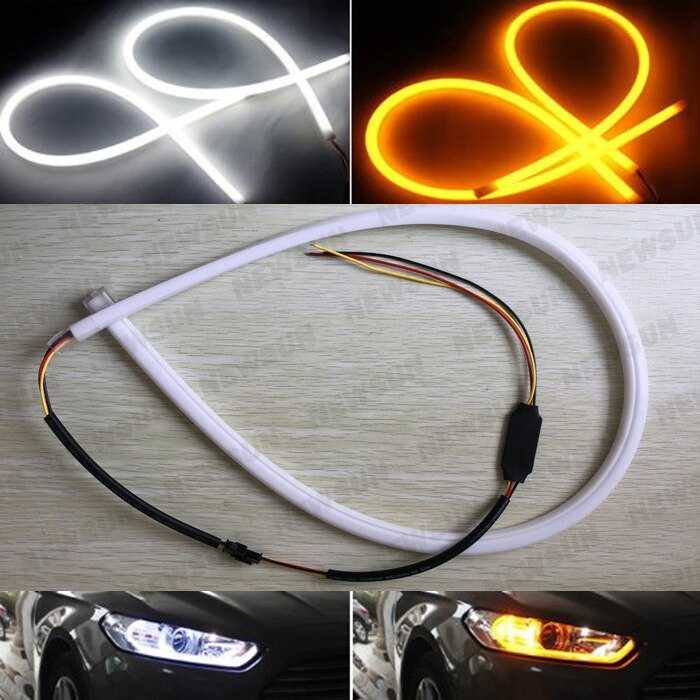

4. Благодаря гибкому прорезиненному корпусу, вы можете использовать гибкие ходовые огни дневного света, которые легко изгибаются на боковых местах бампера.

Требования к ходовым огням дневного света, согласно Правилам ЕЭК ООН №48

Если вы выбираете ходовые огни дневного света, определили их функцию и преимущества использования, тогда стоит поговорить о требованиях, предъявляемым к ним.

Это касается установки, количества, размещения, геометрической видимости, направления и вопросов по функциональной электрической схеме, что описывается в основных разделах.

Кратко перечислим эти требования:

1. ДХО устанавливается в количестве двух штук, запрещается устанавливать на прицепах.
2. Не предполагается предписаний по схеме монтажа.
3. Существуют определённые ограничения по размещению относительно уровня грунта, краёв видимых поверхностей, с обязательным условием, чтобы водителю непосредственно или в результате отражения не мешал излучаемый свет.
4. Должно быть обеспечено автоматическое включение ДХО.

Не знаете, как рассчитать расход топлива автомобиля? В этой статье вы найдете исчерпывающую информацию по расходу топлива.

Что выбрать — механику или автомат? Эта статья расскажет вам о всех плюсах и минусах как механики, так и автомата.

Какой кроссовер выбрать? По этому адресу /avtotovary/pokupka-avto/byudzhetnye-krossovery. html указан рейтинг бюджетных кроссоверов, с учетом цены и качества.

Ходовые огни дневного света своими руками

Учитывая небольшую стоимость как самих ДХО, так и их установки, есть возможность сделать ходовые огни дневного света своими руками.

Для этого потребуются следующие элементы:

• противотуманные фары
• алюминиевые пластинки
• светодиодная лента

Как установить дневные ходовые огни: фото, пошаговая инструкция

1. Приобретаем недорогие противотуманки и аккуратно разбираем их.
2. Размягчить герметик, на который посажены стекла можно строительным феном, обдувая им осветительный блок со всех сторон.

Если обработка направленной струей горячего воздуха не помогла, поместите фары в духовку и подержите 5 минут при температуре 100 градусов.

3. Осторожно отделяем стекло от платформы при помощи тонкой отвертки.
4. Для экономии времени сразу тонируем стекла. Приклеивать можно простую китайскую тонировку, хотя дорогие материалы тоже подойдут.
5. Пока тонировка сохнет, переходим к монтажу внутренностей: отсоединяем провода, планку держатель, стекло, рассеиватель и корпус.

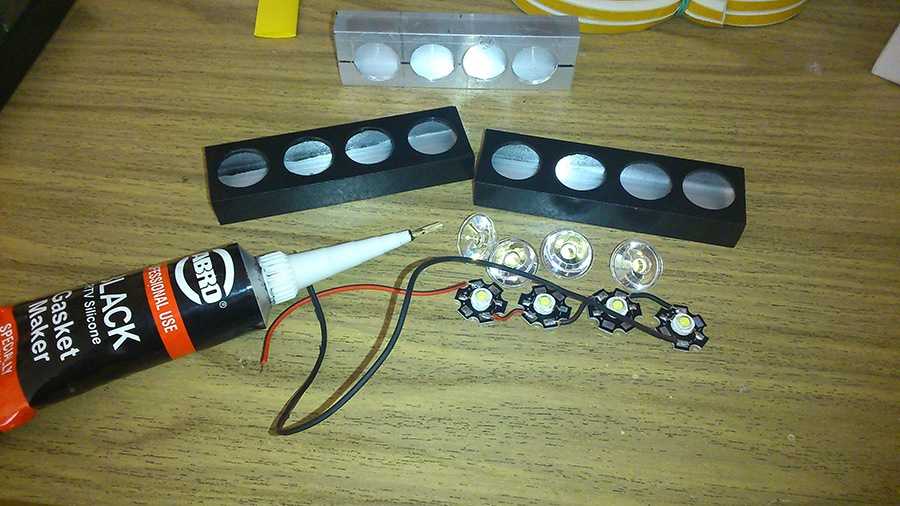

6. Вырезаем подложки под светодиоды из алюминиевых пластинок. Их поверхность должна быть плоской, ровной и без коррозии.
7. Затем пластинки сажаем на силиконовый герметик, крепим к внутреннему корпусу рассеивателя и даём ему время подсохнуть.

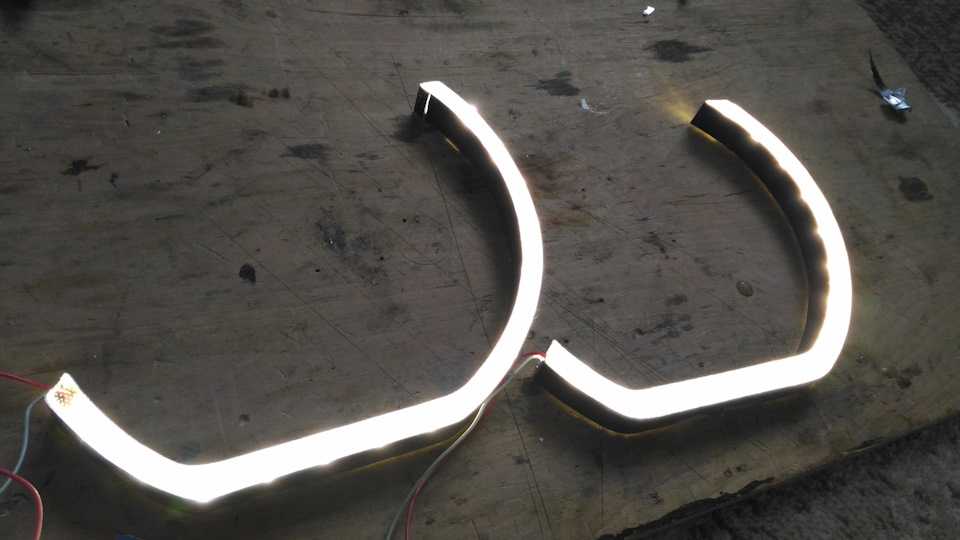

8. С помощью светодиодной ленты делаем световые элементы. Использовать рекомендуется ленту с силиконовой защитой.

Элементы состоят из 2-х полос, горизонтально закрепленных на алюминиевые платформы.

9. Сажаем ленты на силиконовый герметик и производим спайку.
10. После того как все детали закрепятся, производится монтаж затонированных стекол. Их тоже сажаем на герметик.
11. Рассеиватель можно сделать двумя способами: вылить из эпоксидной смолы или фрезеровать оргстекло. Первый способ более дешёвый и доступный.

Смотрите видео о том, как сделать ДХО своими руками:

Нюансы при подключении дневных ходовых огней своими руками

Подключение самодельных дневных огней к общей системе электрики автомобиля производится в несколько этапов:

• переделка стандартной схемы включения противотуманок на включение после зажигания (можно использовать тиристоры любого вида, главный критерий – допустимый ток 0.3 Ампера, мощность резисторов должна составлять 0,25 Ватт и 10 кОм)
• демонтаж «нулевого» контакта с обмотки реле, отвечающего за подъем стекол
• изоляция демонтированного контакта
• подключение контакта от клавиши включения ПТФ к обмотке реле стеклоподъемников
• монтаж готовой схемы в корпус реле в монтажном блоке

Если все сделано правильно – ДХО будут включаться вместе с запуском двигателя.

Не знаете, как сделать развал схождение своими руками ? Вся информация по этому вопросу указана в данной статье.

Нужно ли менять права при смене фамилии? Здесь вы найдете исчерпывающий ответ о правилах замены водительских прав.

Как происходит процесс замены прав в Украине? Тут /avtopravo/vu/zamena-prav-na-ukraine.html дана вся информация о действующих правовых нормах.

Дневные ходовые огни своими руками: схема

По требованиям дневные огни должны автоматически включаться вместе с запуском двигателя. Производить их включение и выключение надо без помощи дополнительного инструмента (то есть непосредственно из салона автомобиля).

Для этого ДХО коммутируется в блок подачи напряжения на центральные фары. Наиболее распространенной законной схемой установки является схема подключения, при которой дневные огни включаются вместе с фарами.

Следует помнить, что установка ДХО своими руками должна придерживаться требований ГОСТ Р 41. 48-2004, которые обязывают всякое изменение в описании доводить до сведения Органа по сертификации.

Этот орган может вынести два вердикта:

• прийти к заключению, что транспортное средство соответствует стандартным требованиям и изменения, которые внесли, не окажут отрицательного влияния
• запросить дополнительный протокол лаборатории, которая уполномочена проводить испытания

О законности самостоятельной установки ДХО

Обновлённые правила дорожного движения Украины определили, что сделанные дневные ходовые огни своими руками остаются вне закона.

Даже если вы будете устанавливать их на государственной СТО, процесс будет называться переоборудованием и может караться штрафом.

Выход всё же существует. Есть вариант легализации посредством официального разрешения. Его выдаёт Центр Безопасности Дорожного Движения МВД Украины или «ГОСАВТОТРАНСИИПРЕКТ». После исследования автомобиля вносится запись в техпаспорт.

В России самостоятельная установка признаётся законной. Основанием для этого является постановление от 10.09.2009 № 720 Правительства РФ.

Дневные ходовые огни: установка своими руками, видео

Выбрав ДХО, перед вами предстоит важный этап – их установка. При покупке ДХО, их комплектуют сопутствующими товарами для подсоединения. Если Вы не знаете, как подсоединить дневные ходовые огни, схема подключения также входит в комплект.

Определившись с местом, начинаем саму процедуру, которая состоит из ряда шагов:

1. Если ходовые огни монтируются в решётку, а не в специальную нишу, то её обязательно снимают.
2. Место, к которому будет крепиться скоба, обезжириваем мыльным раствором.
3. На обработанное место клеем двухсторонний скотч, соответствующей формы (вместо скотча как вариант можно просверлить отверстия дрелью и зафиксировать зажим саморезами).
4. крепим скобу к скотчу, предварительно сняв защитную плёнку.
5. Прежде чем зафиксировать провод, который идёт от корпуса, его важно протянуть в специальные отверстия зажима (но не торопитесь вставлять корпус, чтобы он не защёлкнулся, его будет сложно вынуть).
6. Устанавливаем блок управления дневных ходовых огней, целесообразней это сделать возле аккумуляторной батареи и желательно дальше от двигателя, чтобы не перегревать мотор.
7. К блоку включения дневных ходовых огней подключаем сами фонари, посредством помещения кабелей во входящий в комплект разъём.
8. Проверяем автоматичность их работы, которую обеспечивает реле дневных ходовых огней.
9. Закрепляем центральный модуль и ДХО, вставляя в установочную скобу и защёлкнув.
10. Протягиваем провода и осторожно укладываем их в подкапотное отделение авто, закрепив входящими в комплект стяжками. Очень опасно крепить их к трубке радиатора, шлангу или топливопроводу.
11. Ставим решётку, включаем зажигание.

Остались вопросы по установке ДХО своими руками? Смотрите видео по установке дневных ходовых огней на ВАЗ 2110:

Как установить светодиодную ленту — простое руководство

Светодиодные ленты

привносят лучшее из лампочек в более гибкую, контролируемую настройку. Их длинная тонкая форма делает их идеальными для добавления окружающего свечения в труднодоступных местах. Поскольку полоски светодиодные, вы можете с комфортом наслаждаться их свечением, зная, что они так же красивы, как и энергоэффективны. Готовы начать? Для установки светодиодных лент могут потребоваться следующие инструменты:

• Рулетка
• Ножницы
• Влажная ткань
• Лестница (при установке на потолке)
• Двусторонний клей (дополнительно)

Как только инструменты будут в пределах досягаемости, мы можем начать.


Шаг 1: Выберите поверхность

Сначала выберите место, где вы будете устанавливать световые полосы. Для тонкого кухонного блеска попробуйте разместить их под столешницей, вокруг острова или над шкафами. Если вы хотите добавить цвета в игровую комнату, рассмотрите возможность установки светодиодных лент RGBW на потолке или за телевизором. Если вы хотите усилить атмосферу в спальне, установите ленточные светильники за каркасом кровати или под кроватью. При выборе учитывайте, есть ли поблизости розетка для питания ваших ленточных светильников. Если вы решили установить свои ленты на стене или потолке, вы можете рассмотреть возможность использования беспроводных светодиодных лент для более чистого вида.

Шаг 2: Измерьте поверхность

После того, как вы выбрали место для установки светодиодных лент, измерьте его. Ваши огни регулируются, поэтому вы можете настроить их на разную длину. Запишите свои измерения, чтобы вы могли свериться с ними, когда закончите следующий шаг.

Шаг 3: Отрегулируйте световые полосы

Если длина области установки больше, чем световая полоса, вам может потребоваться приобрести удлинитель полосы. Удлинители ленты продаются отдельно. Подсоедините удлинители, сняв пластиковые крышки с каждого конца и вставив одну полосу в другую. Пожалуйста, не сгибайте и не соединяйте полосы света в 9Угол 0 градусов, как вы могли бы обогнуть углы телевизора или книжного шкафа. Вместо этого сделайте небольшую петлю со световой полосой, чтобы изменить направление, или используйте гибкий соединитель. Если площадь поверхности короче, чем ваша лента, обрежьте полосу по отмеченным линиям до нужной длины. Режьте только вдоль отмеченных участков, чтобы не повредить световую полосу. В целях безопасности убедитесь, что полоска отключена от сети перед обрезкой или удлинением.

Шаг 4: Очистите и высушите поверхность

Теперь, когда вы установили световые полосы, пришло время подготовить поверхность. Протрите область влажной тканью, чтобы удалить масло или мусор с поверхности. Важно отметить, что клей для ленты очень прочный и может повредить поверхности или стены, если его удалить. Если вы хотите переместить ленту после установки или переустановить ее в другом месте, мы рекомендуем вместо этого нанести двусторонний клей.

Шаг 5: Разместите ленточные светильники

После того, как поверхность будет готова, установка очень проста! Сначала снимите подложку с клейкой ленты. Затем нажмите и удерживайте его на поверхности не менее 10 секунд или до тех пор, пока свет не прилипнет к поверхности. Затем повторяйте процесс нажатия и удержания каждые шесть дюймов по всей длине.



Поздравляем! Вы успешно завершили установку светодиодной ленты. Теперь, когда вы стали профессионалом в области самодельных светильников, у вас, возможно, возникло желание создать больше осветительных установок, сделанных своими руками. Если это так, вы можете найти больше советов, рекомендаций и других решений для домашнего освещения, посетив наш блог.

РУКОВОДСТВО «Сделай сам»: создайте свои собственные дешевые светодиодные ленты Philips Hue

Если у вас есть лампочки Philips Hue, в какой-то момент вы, вероятно, думали о приобретении светодиодной ленты Lightstrip Plus компании, которая работает с приложением компании и добавляет что-то другое к система окружающего освещения.

Я купил полоску Hue Lightstrip Plus, когда в прошлую Черную пятницу на Amazon она была со скидкой 50%, и хотя полоска работает отлично , в целом она просто дерьмовая по сегодняшним меркам и ооооочень завышена по сравнению с тем, что вы получаете — так что я хотел понять взломать Philips Hue Lightstrip, чтобы снизить цену.

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и она имеет ряд ограничений, включая количество, которое вы можете соединить вместе.

Тем временем я могу купить 50 метров плотных ярких светодиодных лент на Aliexpress, которые работают так же хорошо, но не работают с Hue. Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на установку дополнительных светодиодов в доме.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было почти невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые и качественные полоски Hue, которые работают так же, как официальные те.

Имея все это в виду, это мои результаты на момент написания, поэтому, пожалуйста, не считайте это гарантией! Я сделал четыре разных версии более дешевого медиатора и все еще очень доволен, но ваш пробег может отличаться. Без дальнейших церемоний, вот результат:

Краткий обзор

Причина Philips Lightstrip Plus стоит так дорого, потому что она имеет отличную точность цветопередачи, и они разработаны, чтобы соответствовать цвету светодиодных ламп Hue.

Компания Philips использует светодиодную ленту специального типа, называемую RGBWW (красный/зеленый/синий/теплый белый), которая оснащена отдельным светодиодным диодом для белого цвета, что обеспечивает правильные оттенки белого, а также великолепные цвета RGB. Это повышает цену, но приводит к лучшей точности по всему спектру.

С тех пор, как был выпущен Lightstrip Plus, полоски RGBWW значительно подешевели , и сейчас их действительно можно найти по отличным ценам с лучшими характеристиками, чем у Hue. Неудивительно, что Philips не обновила свою полосу и не снизила цену, поэтому мы здесь.

Вместе с моим другом Кесом Платтелом я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня. Вот ваши варианты.

Дорого, быстро, излишество

Уровень навыка: Я умею пользоваться отверткой
Время: 30 минут или меньше

Первым вариантом, который продолжал появляться в моих беглых поисках светодиодных лент, не принадлежащих Hue, была FLS-PP Светодиодный балласт на Amazon за колоссальные 50 долларов. Это качественный контроллер, якобы работающий с Hue, но это почти цена всей линейки Hue.

Многие люди сообщали, что этот вариант работает, но я думаю, что он просто не стоит того в этой ценовой категории, если только вы не планируете ездить на тонн светодиодов от этой штуки. За 50 долларов вы можете построить свои собственные ленты встык, ничего не припаивая, так что читайте дальше. ..

Просто, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = светодиодные ленты Hue, которые не нужны pic.twitter.com/LhPu0k7bBh
— ⚡️ Оуэн (@ow) 26 апреля 2018 г.

Уровень навыка: Я умею пользоваться отверткой
Время: 20 минут или меньше

Каждую минуту а затем в прошлом году я просматривал Aliexpress, когда мне было скучно, чтобы найти контроллер, совместимый с Hue, но безуспешно.

Однако недавно я наткнулся на новый бренд: Gledopto, рекламирующий контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе. Я заказал базовую версию RGB (подробнее об опциях читайте дальше), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB и стал ждать.

Контроллер прибыл через несколько недель, и я был весьма впечатлен: это простое маленькое устройство, к которому с одной стороны подключено несколько светодиодных проводов, а с другой — блок питания. Контроллер Gledopto не поставляется с блоком питания , поэтому для его использования вам понадобится блок питания 12 В, 3 А+, но у меня был один.

Если ваш светодиодный рулон поставляется с разъемом на конце (он должен быть, если вы заказываете по приведенной выше ссылке), все, что вам нужно сделать, это отрезать пластиковый порт, зачистить провода и вставить их в соответствующее помеченное отверстие. на контроллере, удерживая отвертку в отверстиях сверху.

Как только вы это сделаете, все. Вы можете подключить контроллер и добавить его с помощью мастера «Добавить свет» приложения Philips Hue, и он будет отображаться в приложении как «Расширенный цветной свет». Вот и все! Производительность на самом деле соответствует родной полосе, и она даже плавно появляется / исчезает, в отличие от других лампочек сторонних производителей.

Проблема с версией RGB заключается в том, что это не , а , как точный, особенно в отношении белого спектра, потому что вам приходится иметь дело с меньшим количеством источников света. Учитывая, что я строил это, потому что хотел обвести им свой стол и синхронизировать с Flux, это был не вариант, поэтому я установил полосу RGB на кухне.

После такого успеха я решил выбрать более дорогой контроллер RGB-CCT от Gledopto, который имеет дополнительные контакты, необходимые для управления полосой RGBW.

Примечание: разница между версиями RGB-CCT и RGBWW, которую вы увидите, заключается в том, что версия CCT объединяет белые диоды в один источник света в приложении Hue, а опция RGBWW добавляет вторую лампочку в приложение для управления исключительно белым спектром.

Это полезно, если вы хотите ориентироваться на определенный цветовой спектр, не переключаясь между светодиодами при переходе в режим белого спектра, что может раздражать. При заказе убедитесь, что вы получаете полосу RGBWW с дополнительным контактом и светодиодом, над поиском которых мы работали.

Новый контроллер, по сравнению с предыдущим, имеет дополнительное отверстие для подключения светодиодной ленты. Это такой же простой процесс, и он не должен занимать много времени. Как только он будет добавлен, он будет работать так же, как и любая другая лампа Hue, а время отклика просто фантастическое!

С помощью этого варианта нам удалось создать светодиодную ленту RGBWW, которая изначально работает с Hue, и стоит более чем вдвое дешевле, чем полноценная полоска Hue Lightstrip, насколько я могу судить, она намного ярче и с таким же насыщенным цветом.

Если вас интересуют недостатки этого подхода, я не заметил каких-либо серьезных проблем, за исключением того, что вы не сможете использовать его с новой функцией Philips Entertainment Zone, которая требуется для использования Hue Sync PC/Mac. приложение.

Тем не менее, есть и другие варианты программного обеспечения, которые отлично работают с этими светодиодными лентами, так что больших потерь нет.

Вот список деталей, которые я рекомендую купить

Светодиодные ленты:

• Светодиодная лента Beilei RGBWW, 5 м (8 долларов США)
• Альтернативная светодиодная лента RGBWW, (10 долларов США)
• Двухрядная светодиодная лента RGBWW, выбор для обновления на базе чипсета 5050 CCT для полного цвета на одной световой полосе (25 долларов США, и мой рекомендуемый выбор)

• RGB/RGBWW для отдельных белых/цветных лампочек в приложении Hue. (25 долларов США)


Блок питания: 12 В, 3 А, штепсельная вилка европейского стандарта.

Хакерская светодиодная лента

Уровень навыков: Я хорошо разбираюсь в электронике и люблю паять
Время: Не делай этого

Если хочешь сэкономить даже больше паять или тянуть деньги и любить Кроме всего прочего, у меня есть для вас отличный вариант: сделай сам! Изображение выше может показаться не таким уж большим, но это тест контроллера Tradfi (на фото справа), который питает пользовательский светодиод через приложение Hue.

До того, как я открыл для себя вышеупомянутый вариант, мой друг Кес Платтель выдвинул несколько безумную идею: что, если мы разберем лампочку IKEA Tradfi, которая на также , изначально совместимый с Hue, и украсть чипсет, который он использует для управления лампочками?

Это привлекательный вариант, особенно потому, что ИКЕА продает лампочки Tradfi всего за 6,99 долларов, которые можно выпотрошить, чтобы получить их чипы, сэкономив кучу денег, но усложнив процесс. Кроме того, оказывается, что он работает очень хорошо… если у вас есть время, чтобы инвестировать в его создание, и он намного меньше, чем версия Gledopto.

В ближайшее время я обновлю этот пост, добавив подробности о том, как сделать это самостоятельно, с подробностями от Kees, так что заходите еще раз, если вы хотите сделать это для себя. У нас есть рабочая полоса, но ждем прибытия блока питания!

Обновление, январь 2020 г.: Многие из вас писали мне, чтобы спросить об этой опции, но плохая новость проста: я не рекомендую ее. К сожалению, взлом Tradfri не работал надежно и был склонен к выгоранию — вариант Gledopto, описанный выше, лучше.

Вот и все, ребята

Это рабочие варианты, с которыми я столкнулся, и я очень доволен настройкой Gledopto, а также взломом IKEA Киса после месяца или около того, запускающего его каждый день. Подсветка работает даже с Google Home! Я рекомендую Gledopto из-за простоты, но самостоятельный взлом не может быть лучше по цене.
