принцип работы, плюсы и минусы, как сделать
Занимаясь тюнингом автомобиля, многие автовладельцы не останавливаются на установке литых дисков, разнообразного обвеса и добавлении спойлеров. Для придания индивидуальности транспортному средству некоторые хозяева машин принимают решение вместо обычных дверей оснастить автомобиль дверцами, открывающимися вертикально. Такие машины, у которых двери открываются вверх, всегда вызывают восторженные взгляды.
Для монтажа ламбо-конструкции необходима переделка мест крепления дверей. С решением этой проблемы можно справиться своими силами.
Какие бывают ламбо двери?
Впервые вертикальный принцип открывания автомобильных дверей был представлен итальянскими автомобилестроителями более полувека назад на одном из концепт-каров. Конструкция ламбо получила название созвучное имени компании Lamborghini, инженеры которой впервые разработали специальный дверной шарнир. Одна часть петли с помощью болтов крепления фиксируется в соответствующей части кузова, а другая удерживает приподнятые двери в открытом состоянии.
Авто с открывающимися вверх дверями приобрели популярность у любителей «крутого» тюнинга, желающих сделать похожей свою машину на спортивный болид. Автоматические ламбо двери крепятся на специальных петлях, обеспечивающих фиксацию створок в открытом состоянии, независимо от их углового положения.
Приобрели популярность авто с открывающимися вверх дверями
Такая конструкция имеет несколько названий – двери гильотинного типа, двери-ножницы или ламбо-двери, и включает в себя следующие составляющие:
- дверные полотна. Можно использовать штатные створки или купить заводские в комплекте с шарнирами. Несложно усилить соответствующую часть двери, привинтить к ней покупную или самодельную петлю и в результате использования «родных» дверей сэкономить;
- петли с прикрепленными газонаполненными амортизаторами. Благодаря действию амортизаторов смягчается работа шарнирного механизма, уменьшается величина прикладываемого к дверной ручки усилия, а также обеспечивается плавность открытия створки.
Существующие ламбо-устройства делятся на следующие разновидности:
- механизмы в стандартном исполнении. Они обеспечивают угол поворота дверной створки до 130 градусов. Главное достоинство конструкции – возможность удобной посадки в авто. Основной недостаток – проблематичность использования в отечественных автомобилях;
- двери VLS-типа. Это классическое решение для тюнинга машин. Процесс открытия осуществляется в два этапа. Первоначально полотно открывается как в обычных машинах, а затем поворачивается в вертикальной плоскости. Такая конструкция освобождает раму машины и дверную стойку;
- гибридная конструкция. Отличительной особенностью является возможность поворота в горизонтальной плоскости, а также поворот створок по вертикали. Плюс конструкции – универсальность и удобство открывания, минус – повышенная стоимость.
Крепление специальных шарниров осуществляется как с применением электросварки, так и посредством болтового крепления.
Конструкция шарниров позволяет установить ламбо-двери практически на любую модель автомобиля.
На несколько разновидностей делятся существующие ламбо-устройства
Принцип работы ламбо дверей
Двери, открывающиеся вверх, функционируют довольно просто:
- вначале к дверной ручки прилагается горизонтально направленное усилие;
- затем происходит поворот створки на 25-30 градусов, как в обычных дверях;
- после этого полотно начинает поворачиваться вверх на 90 градусов и более;
- на завершающей стадии цикла открывания дверь занимает вертикальное положение.
Секрет работы поворотной двери заложен в удачно разработанной конструкции шарнира.
Плюсы и недостатки открывающейся двери
Собираясь установить ламбо двери на ВАЗ 2114 или другую модель машины, необходимо ознакомиться с преимуществами и недостатками таких дверей.
Главные плюсы:
- обеспечение оригинального вида авто;
- возможность ехать с открытой дверкой;
- удобство парковки при недостатке места;
- возможность самостоятельного монтажа.
Наряду с достоинствами имеются недостатки:
- необходимость увеличения высоты гаража для открытия створок;
- дополнительные затраты на переоборудование машины.
Важно также соблюдать осторожность при эксплуатации поворотной двери и открывать ее аккуратно, чтобы не деформировать петли.
Ламбо-устройства имеют много преимуществ
Покупные и самостоятельно изготовленные петли
Для того, чтобы тюнинговать автомобиль потребуется изготовить ламбо петли своими силами или купить готовые. Целесообразно предварительно узнать, сколько стоят ламбо петли, чтобы оценить возможный объем затрат.

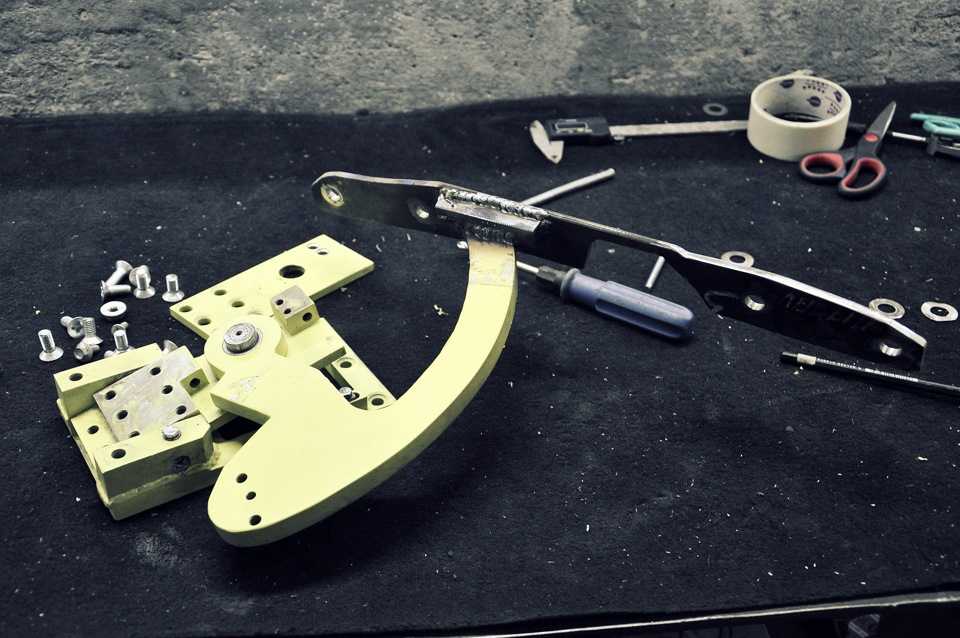

Изготовление ламбо петель для крепления дверей
При наличии навыков выполнения слесарных работ можно попытаться изготовить ламбо петли своими руками. Для этого потребуется найти чертеж шарнира, подходящий к конкретной модели автомобиля и приобрести необходимые материалы. Понадобится листовой металл и газовый амортизатор с необходимой длиной штока и величиной воспринимаемой нагрузки.
Как сделать, чтобы двери машины открывались вверх – самостоятельная установка
Важно детально разобраться, как сделать ламбо двери, чтобы шарнирный механизм четко работал, а двери плотно прилегали к проему.
Для того, чтобы установить ламбо двери своими руками, потребуется выполнить следующие работы:
Ламбо двери можно установить своими руками
- составить план действий;
- изготовить поворотный шарнир;
- демонтировать автомобильное крыло;
- отключить подходящую к двери проводку;
- снять дверные створки;
- примерить поворотный шарнир к месту установки;
- усилить дверную стойку и проем в зоне крепления петли;
- приварить или прикрепить болтами петли;
- прикрепить к петлям левую и правую двери.
Остановимся на особенностях основных этапов.
Чертеж на ламбо петли универсальные и другие подготовительные работы
На специализированных сайтах несложно найти готовый эскиз или схему петли.
С чертежом необходимо ознакомиться, перенести его на металл, вырезать заготовку и подогнать к форме проема.
Материал для сборки механизма несложно приобрести, а инструменты для выполнения работ всегда имеются в арсенале домашних умельцев.
Установка и регулировка петель на машины, у которых двери открываются вверх
Самостоятельно изготовленные или покупные шарниры следует приложить к месту фиксации и убедиться в соответствии их размеров и формы. Если возникнет необходимость, следует подогнать механизм. Закрепить петлю можно с помощью электросварки или обычными болтами. Стоит отдать предпочтение второму варианту, так как он облегчает выполнение регулировки.
Установка автомобильных дверей и механизма открывания дверного проема
Установка ламбо дверей к предварительно закрепленному шарниру требует аккуратности.
После привинчивания дверного полотна необходимо проверить, как работает петельный механизм, проконтролировать примыкание двери к уплотнителю и убедиться в возможности легкого открывания. При увеличенной массе конструкции потребуется дополнительное усиление кузова.
Выполняя работы по указанному алгоритму, можно переоборудовать любой автомобиль. Например, желая придать новый имидж старенькой «восьмерке», можно установите ламбо двери на ВАЗ 2108 своими руками или обратиться за помощью к профессионалам. Специалисты всегда помогут дельным советом и подскажут, как избежать ошибок. Гордо выходя из машины с поднимающимися дверями, вы всегда будете в центре внимания!
Ламбо двери — Автокадабра
MaxDM
Пробка
Тюнинг
С миру по нитке
…Почитал немного интересных статей о ламбо дверях, проанализировал, собрал в кучку информацию. Возможно, информация кому-нибудь понадобиться при возникновении вопроса о выборе ламбо дверей.
В России услуга установки ламбо дверей появилась относительно недавно, по автомобильным меркам и еще не получила большого распространения, так как конструкция, материал и отдельные узлы ламбо дверей порой оставляют желать лучшего.
Например, в Челябинске я знаю только один сервис, где устанавливают ламбо двери («АвтоАудиоЦентр»). Знаю три автомобиля, но хозяева устанавливали такие двери своими силами. Настораживает то, что амортизаторы на рынке найти сложно, даже через интернет, а те, кто торгует, накручивают цену на них примерно в 2 раза. С чем я и столкнулся недавно.
Двери в стиле ламбо, в основном, различаются по типу установки:
1. «Вварные» ламбо петли. Они привариваются к автомобилю, что влечёт за собой определённые неудобства при установке.
2. Ламбо петли, монтируемые с помощью болтов на штатные места.
Теперь более детально о производителях. На мой взгляд, лидером в данном секторе является немецкая фирма LSD (Lambo Style Doors), законченный комплект которой является руководством для тех, кто хочет производить петли прикрепляющиеся на болты. LSD — первый всемирный бренд, который предлагает законченную инженерную разработку для установки открывающихся вверх дверей в стиле Ламбо.
Особенности:
— петли изготавливаются под конкретный автомобиль, отсюда следует, что работа по установке занимает минимум времени и усилий.
— механизм превосходно работает в двух плоскостях. Оси двух плоскостей поворота находятся не полностью перпендикулярно друг другу, тем самым дверь открывается в бок как обычная штатная дверь.
— в бок дверь с механизмом LSD открывается на 30 градусов, вверх до 75-85 градусов, открывание вверх ограничивается лишь длинной штока газового упора.
— каждая петля оборудуется одним газовыми упором, развивающим давление от 2500H до 3000H (250кг-300кг). Данная система обеспечивает более плавный ход двери.
— цена комплекта начинается где-то от 50 000р. за комплект и зависит от марки автомобиля.
Подчеркну, что «LSD» выпускает комплекты не для всех марок и моделей авто.
Далее идут ламбо петли американской фирмы GT-Factory и их производные (к примеру, фирмы Glide). Весьма распространенный вариант петель, которые нужно приваривать.
Особенности:
— комплект универсальный в установке и может использоваться практически на любом автомобиле.
— механизм хорошо работает в двух плоскостях. Оси двух плоскостей поворота находятся перпендикулярно друг другу, тем самым дверь открывается в бок как обычная штатная дверь и поднимается вверх строго под прямым углом относительно плоскости земли.
— в бок дверь с механизмом GT-Factory открывается на 30 градусов, вверх до 90 градусов. (возможно на 110)
— «вварной» механизм очень надежный и прочный.
— каждая петля оборудуется двумя газовыми упорами, что обеспечивает более надежную работу всего механизма. Даже если один газовый упор выйдет из строя, то дверь никогда не станет настоящей гильотиной, просто она медленно опуститься в низ. Каждый газовый упор рассчитан на широкий диапазон рабочей температуры от -25 до +60 градусов Цельсия.
— цена – от 20 000р. за комплект
Последний вид петель — VX Lambo Style (универсальные ламбо петли, которые прикручиваются на болты).
— процесс установки сравним с установкой петлей фирмы LSD. Крепятся эти петли к двери в штатные места крепления дверей.
— такие ламбо петли в любой момент могут быть заменены на стандартные петли. Впрочем, что я и сделал. Сначала, после демонтажа двери закрывались плохо, но впоследствии, отрегулировав родные петли, эта проблема исчезла.
— в бок дверь открывается на 30 градусов, вверх — открытие на 65-70 градусов, дверь в открытом состоянии может покачиваться.
— если петли плохого производства то будут люфты, сами петли быстро разболтаются. Если плохой металл, это так же со временем повлияет на конструкцию — узлы будут расшатываться и прогибаться. Также минусом является малый гарантийный срок службы газовых амортизаторов, это полгода. На «Синем Ястребе» такие амортизаторы прослужили 2,5 года. Поэтому, кто решится поставить такой вид петель, не плохо бы дополнительно запастись амортизаторами:)
— цена на эти петли стартует от 15 000р. за комплект.
На сайте carbonart.ru узнал, что можно установить так называемые гидроприводы для ламбо дверей (открытие и закрытие дверей с пульта). Думаю, такая штука есть у Лада 2108 «Акула». Т.е. что имеется ввиду. Одним нажатием кнопки дверь автомобиля открывается и поднимается наверх. Управлять дверьми можно с помощью пульта дистанционного управления. Комплект стыкуется с родными дверными замками автомобиля.
При установке ламбо дверей необходимо иметь в виду следующие особенности:
1. Несмотря на простую установку и совпадение монтажных отверстий с заводскими, идеально выставить зазоры в двери как на заводских петлях очень сложно.
2. При установке возможно понадобится подрезать внутренние части передних крыльев для правильного размещения комплекта петель. Если не решить проблему подручными средствами, (резиновым уплотнителем или другим способом) данная ситуация может привести к запылению салона.
3. Довольно часто при интенсивной эксплуатации автомобиля и дверей необходимо регулировать зазоры.
