Значки на панели приборов: разъяснение обозначений
Автор omsaananda На чтение 9 мин. Просмотров 15.3k. Опубликовано Обновлено
Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.
Содержание
- Какие бывают значки и о чём они сигнализируют
- Обозначение значков на панели приборов
- Дополнительные функции
- Световые приборы
- Значки, оповещающие о серьёзной опасности
- Оповещения систем безопасности
- Индикаторы контроля специальных систем

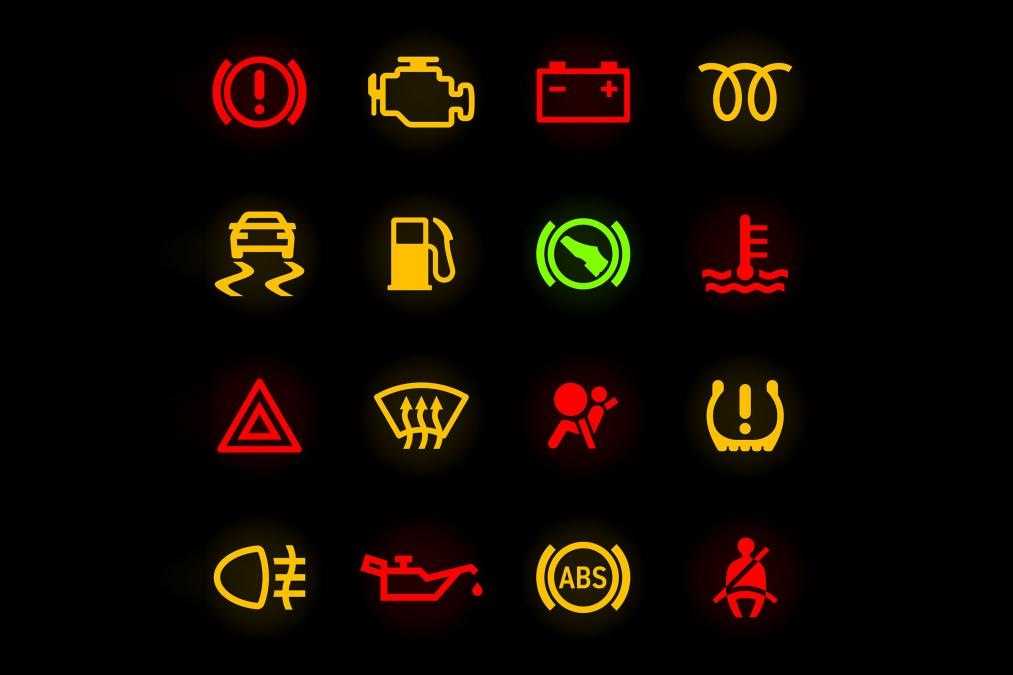

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь.
На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.
Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.
- Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
- Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
- Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.
Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.
Cканер корейской разработки Scan Tool Pro Black Edition
Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способен диагностировать не только двигатель, но и другие агрегаты автомобиля (ABS\SRS\ESP\коробку передач\трансмиссию и т.д.). Для начинающего автовладельца приятным моментом будет русифицированное ПО и удобное подключение к любому устройству по wi-fi или bluetooth. Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое.
Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

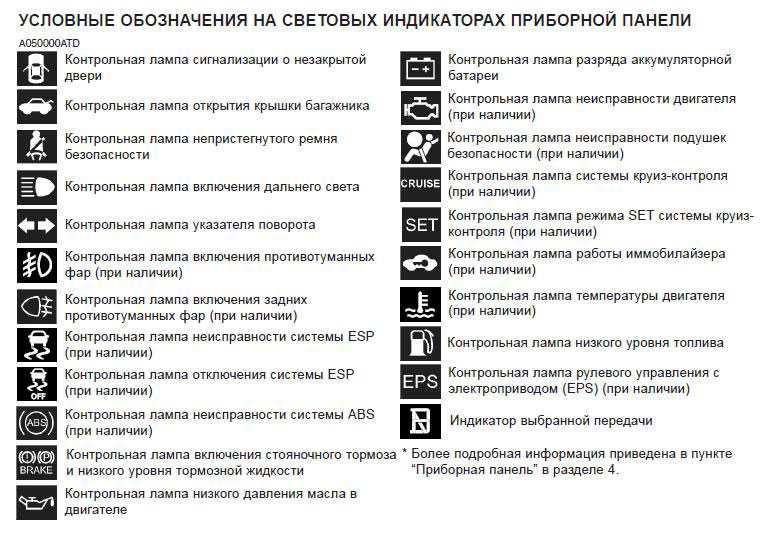

Обозначение значков на панели приборов
Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.
Дополнительные функции
Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.
- Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
- Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
- Топливо на исходе, автомобиль следует дозаправить.
- Жидкость для омывания лобового стекла заканчивается, необходимо долить.
Это самые распространённые сигнальные знаки, о которых стоит упомянуть.
Световые приборы
Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.
- Включено наружное освещение.
- Одна из ламп не работает или проблема в электросети контура наружного освещения.
- Активный дальний свет.
- Включена система автоматического переключения с дальнего на ближний свет и наоборот.
- Система авторегулировки угла наклона осветительных приборов неисправна.
- Система адаптивных фар отключена или неисправна. О последнем сигнализирует мигающий значок.
- Автоматическое включение ближнего света днём активно.
- Лампа стоп-сигнала или фонаря заднего хода перегорела.
- Включены габаритные огни.
- Работают противотуманные фары.
- Задние противотуманки включены.
- Сигнал поворота или аварийное оповещение включено.
Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).
Значки, оповещающие о серьёзной опасности
Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.
- Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
- Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
- Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
- Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
- Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.
При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

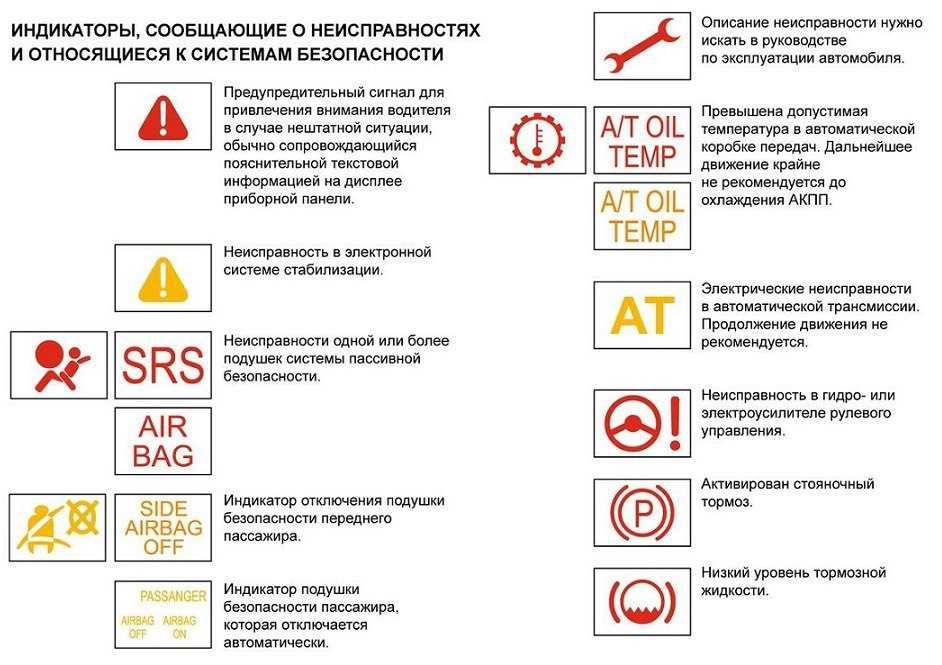

Оповещения систем безопасности
Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.
- Появление значка сопровождает сигнал или голосовое оповещение. Он сообщает, что необходимо закрыть одну или несколько дверей салона или багажник.
- Этот индикатор сообщает о неисправностях системы стабилизации.
- Проблема вызвана системой пассивной (подушки) безопасности.
- Значок оповещает о проблемах аналогичных предыдущему, но более точно. В данном случае неисправность в подушке безопасности переднего пассажира.
- На переднем пассажирском сиденье находится ребёнок или вес пассажира слишком мал. Это может спровоцировать ошибку в работе подушки безопасности в аварийной ситуации.
- Индикатор часто ошибочно срабатывает в момент езды по бездорожью. Сообщает, что система предаварийной безопасности не работает.
- Активирован иммобилайзер или штатная противоугонная система.
- Ошибка активации противоугонной системы.
- Ошибка АКПП, перегрев масла.
- Превышение предельно допустимой температуры в автоматической трансмиссии. Лучше подождать, когда коробка передач остынет.
- Режим АКПП «Парковка». Актуально для полноприводных автомобилей с рядом пониженных скоростей. Автомат блокируется.
- Если у автомобиля автоматическая трансмиссия, то этот значок сигнализирует о низком уровне или слабом давлении масла, перегреве или другой проблеме. В этом случае автомобиль самостоятельно переходит в аварийный режим и движется на минимальной скорости, чтобы дать возможность добраться до сервиса.
- Если вы видите такой значок, значит, нужно переключиться на следующую передачу, чтобы сократить расход топлива.
- Неисправен гидроусилитель руля.
- Включён ручной тормоз.
- Понижен уровень жидкости в тормозной системе.
- Высокий износ тормозных колодок.
- Ошибка системы распределения тормозного усилия.
- Неисправность электрического стояночного тормоза.
- Более чем на 25 % понижено давление в одном или нескольких колёсах.
- Возникает уже во время работы и сообщает, что двигательные системы имеют неисправности. Может сопровождаться отключением ряда систем до устранения неполадок. При этом система ограничивает подачу топлива для уменьшения нагрузки.
- Система Старт-Стоп включена (зелёный) или работает неисправно (жёлтый).
- Двигатель потерял мощность. Опытные водители советуют ненадолго остановить мотор и запустить снова.
- Проблема с лямбда-зондом. Чтобы не нарушить функцию впрыска топлива лучше заглушить мотор и устранить неисправность.
- Не закрыта крышка топливного бака.
- Значок для привлечения дополнительного внимания к уже возникшей проблеме.
- Проблемы в системе охлаждения. Уровень жидкости понижен, температура повышена и так далее.
- Неисправна дроссельная заслонка.
- Система слежения за слепыми зонами неисправна.
- Необходимо заменить масло и топливные фильтры, а заодно пройти плановое ТО. В редких случаях при появлении таких значков требуется компьютерная диагностика транспортного средства.
- Воздушный фильтр двигателя требует замены.
- Неисправна система ночного видения, инфракрасные датчики.
- Выключена повышенная передача АКПП.
Индикаторы контроля специальных систем
Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.
- Режим Power активен. Он характерен для автомобилей с автоматической КП и предназначен для задержки переключения на повышенную скорость. Позволяет добиться максимальной мощности двигателя, а также дать время на корректировку в топливной системе и подвеске.
- Датчики системы переключения режимов в АКПП.
- Рулевое управление требует ремонта.
- Индикатор вариатора. Загорается в момент включения зажигания и через несколько минут гаснет. Сигнализирует об исправности системы.
- Датчик системы активного подруливания. Сигнализирует о некорректной работе. В некоторых ситуациях это может означать проблемы в тормозной системе или подвеске.
- Проблема аналогична предыдущей. В системе активного подруливания сбой.
- Перегрев межколесного дифференциала, проблемы в системе полного привода.
- В системе полного привода неисправность либо диаметр колёс задней и передней оси не совпадает.
- Неполадки в трансмиссии полноприводного автомобиля.
- Заблокирован межколесный дифференциал задней оси.
- Полный привод на пониженной передаче включён.
- Трансмиссия автоматически переключается в полноприводный режим.
- Включите повышенную передачу, чтобы сэкономить топливо.
- Режим экономии топлива ECO MODE активен.
- Включён режим оптимизации расхода топлива.
- Индикаторы систем отслеживания полос движения. Мигающий жёлтый сигнал оповещает, что машина уходит в сторону и необходимо выровняться либо система неисправна.
- Активная или неисправная система помощи в парковке (зависит от цвета).
- Включён режим движения с прицепом.
- Ходовая часть автомобиля неисправна, требуется диагностика.
- Режимы работы амортизаторов.
- Работает обогрев заднего стекла.
- Тормозная система активна, отключится после нажатия педали газа.
- Включён адаптивный круиз-контроль. Если значок мигает, значит, в системе неисправность.
- Наличие препятствия или автомобиля впереди при активном круиз-контроле.
- Режим «Снег» активирован. Необходим для комфортной езды в нестандартных условиях снегопада и гололёда.
- Присутствие электронного ключа и разрежённость его батареи.
- Электронный ключ в автомобиле (присутствует или отсутствует).
Мы привели примеры самых распространённых индикаторов и подробно расписали обозначения значков на панели приборов.
В действительности их гораздо больше. Если цветовое исполнение везде идентично, то пиктограммы могут отличаться в зависимости от производителя, типа двигателя и так далее. Охватить в одной статье все возможные изображения просто невозможно. Поэтому если вас интересует значок, которого не нашлось в списке напишите нам в комментариях, и мы дадим подробный ответ на запрос. Но помните, что безопасность превыше всего, и если система мигает красным лучше сразу обратитесь к специалисту.
Делитесь статьёй в социальных сетях и оставайтесь с нами. У нас много важного и полезного как для начинающих, так и для опытных автовладельцев.
Индикаторы приборной панели автомобиля
«Гирлянда» для автомобилистов — предвестник отнюдь не Нового года, а визита в сервис. Внезапно вспыхивающие лампочки на панели приборов выглядят угрожающе, заставляя новичков нервничать, останавливаться и усиленно листать инструкцию к автомобилю. Стоит ли беспокоиться? Разбираемся с индикаторами режимов и неисправностей машины.
Цветовая классификация. «Светофор» на панели
Современные автомобили порой заставляют чувствовать себя пилотом истребителя: десятки индикаторов и указателей, непонятные надписи и значки… Но панель приборов призвана не запутать водителя, а помочь ему — всё происходящее на ней подчиняется определённой логике. Подсказки начинаются уже с цвета лампочки: даже не зная её значения, можно понять, насколько возникшая проблема опасна, и проблема ли это в принципе.
Красные лампочки можно сравнить с запрещающими знаками ПДД — они сигнализируют о серьёзных неисправностях автомобиля и зачастую требуют немедленных действий от водителя. Именно поэтому для них выбран красный цвет — цвет опасности, сразу бросающийся в глаза. Самые грозные красные индикаторы — низкое давление масла и низкий уровень тормозной жидкости; при их виде поездку придётся продолжить на эвакуаторе в сторону ближайшего сервиса.
Жёлтые или оранжевые лампочки предупреждают водителя: с автомобилем что-то происходит.
Как правило, не опасное, но если это проигнорировать, то могут возникнуть проблемы. Например, жёлтым цветом подсвечен индикатор низкого уровня топлива. Можно ли продолжать движение? Очевидно, да, но в направлении заправки. То есть, увидев жёлтую лампочку, водитель должен что-то предпринять — не сразу, но в ближайшем будущем.
Зелёные лампочки являются информационными — они сообщают, что какая-то система автомобиля работает штатно, но водитель должен об этом знать (и учитывать при управлении машиной). Например, включен «поворотник», противотуманные фары или круиз-контроль.
Синие лампочки встречаются редко, указывая на какой-то особый режим, активированный в машине. Обычно синим цветом горит указатель дальнего света и — новшество современных машин — непрогретого двигателя. В отличие от зелёных значков, синие нужно не просто учитывать, но и корректировать свои действия. Например, не слепить дальним светом других водителей или не давать большую нагрузку холодному двигателю.
Как запомнить значения цветов? Взгляните на первые три ещё раз — ничего не напоминает? На приборной панели применена та же цветовая классификация, что и в дорожных светофорах. Красный сигнал запрещает движение, жёлтый требует внимания, зелёный разрешает спокойно ехать. Синий цвет можно условно приравнять к зелёному: неисправности нет, ехать можно, но с какими-то оговорками.

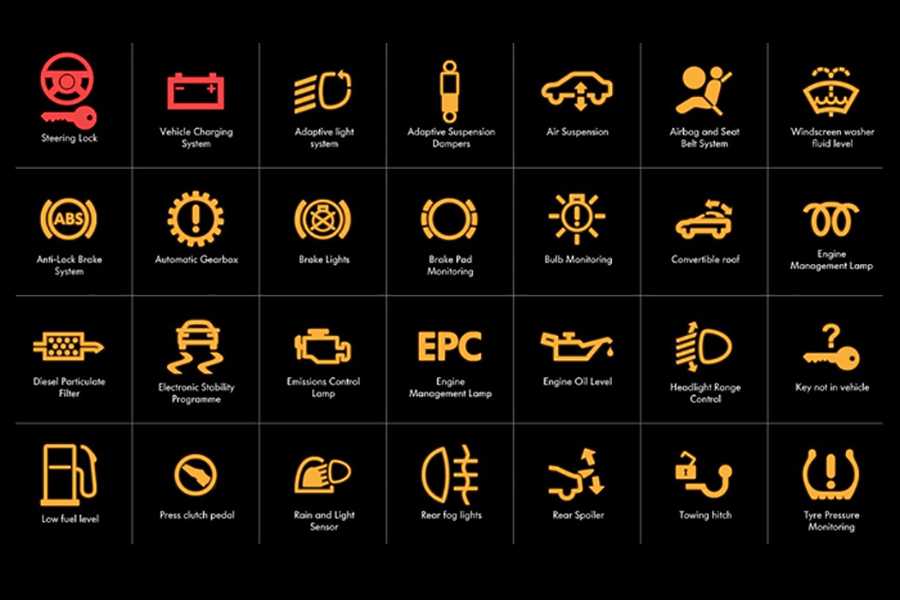

Расшифровка индикаторов приборной панели
Рассмотрим наиболее распространённые значки на приборной панели. У разных производителей их внешний вид может слегка отличаться, но общие принципы одинаковы. В инструкции к машине есть краткое описание каждого индикатора — сверяйтесь с ней, если есть сомнения.
Красные индикаторы
Восклицательный знак в круге — схематичное изображение тормозного барабана с колодками по бокам (иногда вместо него используют надпись Brake). Это самый серьёзный индикатор, который есть на панели — автомобиль с поломкой тормозной системы может просто не остановиться. Лампа Brake зажигается при низком уровне тормозной жидкости в бачке — начните с его проверки. Если он чуть ниже нормы — долейте жидкость, заведите машину, несколько раз нажмите на педаль тормоза и проверьте, не уменьшился ли уровень вновь. Если красная лампа вернулась, безопасный способ продолжить путь только один — эвакуатор. Подробнее: Как следить за тормозной системой Иногда эта же лампа загорается при использовании стояночного тормоза. Логика проста: во-первых, с зажатым ручником ехать нельзя. Во-вторых, дёрнуть за ручник (разумеется, на неподвижном автомобиле) — простой способ проверить исправность столь важной лампы. | |
Эта волшебная лампа Алладина — не что иное, как ёмкость с моторным маслом, означающая низкое давление в системе смазки мотора. Подробнее: Как следить за уровнем масла | |
Красный аккумулятор сигнализирует об отсутствии заряда — ехать вы сможете, но недолго, пока АКБ полностью не сядет. Используйте этот запас времени, чтобы добраться до ближайшего сервиса своим ходом. Надпись Main появляется в гибридных автомобилях при неполадках, связанных с тяговой батареей. Действия те же — ищите сервис. | |
Пассажир надул огромный пузырь из жвачки? Нет, всё хуже: в автомобиле проблема с подушками безопасности. Продолжать движение с такой лампой можно, но в случае аварии подушки не сработают — имейте это в виду. Точную причину неисправности выявит компьютерная диагностика — запланируйте визит в сервис. | |
Красный термометр в воде — перегрев двигателя. Как правило, данный индикатор встречается в машинах без температурного указателя, но может и дублировать его. Правильные действия: включаем печку на максимум, останавливаемся и остываем. Затем медленно едем в сервис, следя за температурой — «кипятить» двигатель очень вредно. При утечке охлаждающей жидкости (лужа под капотом) вызов эвакуатора будет лучшим решением. |
Если вы едете — вы приехали: срочно замедляйтесь и прижимайтесь к обочине. Будьте готовы тормозить двигателем и использовать ручник, если тормоза не сработают.
С такой горящей лампой вы вряд ли уедете далеко (если попробуете, наверняка приговорите двигатель). Срочно останавливайтесь, глушите мотор и проверяйте уровень масла — скорее всего, он ниже минимальной отметки.
Жёлтые индикаторы
Самый известный жёлтый значок — «джекичан», он же Check Engine или просто «чек». Сигнализирует о сбоях в работе двигателя. Они могут быть несущественными и почти не влиять на его работу, а могут доставить большие проблемы. Например, при отказе свечи зажигания можно повредить каталитический нейтрализатор, если продолжать ехать в таком режиме. Действуйте по ситуации: при отсутствии заметных сбоев в работе мотора запишитесь на диагностику. | |
Лампа отказа ABS — антиблокировочной системы тормозов. Сама тормозная система при этом продолжит нормально работать (поэтому лампа не красная), но при экстренном торможении машина может пойти юзом. Самый частый источник проблем с ABS — датчики системы или их проводка. Точно установить причины поможет компьютерная диагностика в сервисе. | |
На машинах, оборудованных датчиками давления в шинах, есть соответствующая лампа — она загорается при падении давления более чем на 20% в одном из колёс (включая запасное). Останавливайтесь и ищите спускающую покрышку. Подробнее: Давление в шинах | |
Некоторые из подушек безопасности не работают. Но не из-за неисправности системы, а из-за их принудительного отключения (например, для перевозки ребёнка в детском кресле или при выезде на бездорожье). | |
Сигнализация отключения системы стабилизации. Она может деактивироваться как вручную, нажатием кнопки, так и автоматически, из-за какой-то ошибки. Действуйте по ситуации: если лампа зажглась без вашего участия — планируйте визит в сервис для поиска проблемы. | |
Принудительная блокировка одного из дифференциалов полноприводного автомобиля. Жёлтый цвет лампы напоминает о том, что в таком режиме действуют ограничения: как правило, нельзя выезжать на твёрдое покрытие (асфальт). Не забудьте отключить блокировки при выезде с бездорожья, чтобы не повредить трансмиссию. | |
Первый значок — в зоне приёма отсутствует электронный ключ. | |
Эксклюзивная лампа дизельных двигателей: работают свечи накаливания. Двигатель рекомендуется заводить только после того, как индикатор погаснет. | |
Попадание воды или льда в топливную систему, необходимо очистить или заменить топливный фильтр. | |
Самый пессимистичный индикатор — в баке минимальный остаток топлива, пора на заправку. |
А при изменении звука или ухудшении тяги не рискуйте — вызывайте эвакуатор.
Второй значок — ключ найден, но требуется заменить батарейку.Зелёные и синие индикаторы
Задействован круиз контроль — система самостоятельно поддерживает заданную скорость и (если «круиз» адаптивный) контролирует расстояние до впереди идущей машины. Моргание лампочки сигнализирует о неполадках в системе. | |
Изменяемые режимы работы подвески: спортивная и комфортная настройка амортизаторов. | |
ECO MODE — включена система экономии топлива, либо обороты двигателя находятся в наиболее экономичной зоне. | |
Работает система «Старт-стоп», автоматически глушащая двигатель при остановках машины. | |
Включены габаритные огни. | |
| Включены противотуманные фары. | |
Включён дальний свет фар — вы можете ослепить других водителей. Пожалуйста, не делайте так. | |
Непрогретый двигатель. Ехать можно, но медленно, не усердствуя с педалью газа. |
Если на панели нет важных ламп
«Нет здоровых людей, есть недообследованные», — шутят врачи. С автомобилем зачастую то же самое: отсутствие горящей «гирлянды» ещё не говорит о том, что всё работает исправно.
А что если одна из ламп сгорела, и вы не знаете о серьёзной поломке? Или того хуже — не сгорела, а умышленно удалена предыдущим владельцем машины (такое тоже встречается). Чтобы исключить такую возможность, обращайте внимание на индикаторы при включении зажигания — кратковременно все они загораются, пока компьютер тестирует системы. Если одной из ламп не хватает, это повод снять приборную панель и заменить «погорельца». Лампы дополнительного освещения (в том числе приборной панели) всегда можно купить в Гиперавто.
Пусть ваша гирлянда зажигается только на ёлке!
Панели значков
Панель значков определяет, что отображается на графическом мониторе. Вы размещаете значки на панели и прикрепляете к значкам группы ресурсов.
Вы можете определить свою собственную панель значков или выбрать
одну
из предопределенных панелей, поставляемых с вашим продуктом. При создании панели значков создается определение панели значков и файл описания панели значков.
Оператор использует панель для настройки графического монитора. Вы можете создать панель значков (то есть файл описания), только если все значки в определении панели значков имеют прикрепленные группы ресурсов. Чтобы определить и сгенерировать панель значков, используйте генератор панели значков.
Панели значков, определенные для терминала 3270 модели 4 или эквивалентного, нельзя использовать на терминалах модели 3 и модели 2. Панели значков, определенные для терминала модели 3, нельзя использовать на терминалах модели 2.
Доступ к определениям панели значков
На панели списка определений панели значков отображается список определений панелей значков в базе знаний. Вы можете выполнить следующие действия: Добавить определение. Просмотреть, обновить, скопировать или удалить существующее определение.
Чтобы получить доступ к определениям панели значков, введите
/GADMIN.P
в ответ на приглашение. Появится панель списка определений панели значков.
Определение панели значков
Когда вы определяете панель значков, вы можете создать новую панель или выбрать предопределенную панель. Для вашего продукта распространяется панель по умолчанию. Однако, если вы установили более одного продукта в своей среде, $RMDYNAMIC является вашей панелью значков по умолчанию.
$RMDYNAMIC — это панель значков по умолчанию, когда в регионе присутствует более одного продукта. На панели динамически отображается один значок для каждого продукта, найденного в регионе. Таким образом, он отличается от других панелей значков. Сделай
не
отредактируйте или создайте заново эту панель. В случае повторного создания по ошибке панель $RMDYNAMICBU доступна в наборе данных ICOPANL для использования для восстановления $RMDYNAMIC.
Выполните следующие действия:
Введите
/GADMIN.P
в ответ на приглашение.Появится панель «Список определений панели значков».
Возьмите
один
из следующих действий:Примечание:
Нажатие F4 (Удалить экран справки) закрывает и навсегда удаляет панель справки. Панель справки, а не
появляется в следующий раз, когда вы работаете над определением панели значков.Когда вы закончите читать текст справки, нажмите Enter.
Появится панель «Генератор панели значков».
Если вы выбрали одно из предопределенных значений по умолчанию, перейдите к шагу 5.
Если вы определяете новую панель значков, перейдите к шагу 4.
Заполните следующие поля:
Имя
Указывает имя панели значков.
Описание
Описывает панель значков.
Создайте или отредактируйте панель с помощью функциональных клавиш. Левая граница области размещения значка — столбец 2, а верхняя граница области размещения значка — строка 5. Размер экрана, а также ширина и высота значка определяют правый и нижний пределы.
Нажмите F3 (Файл).
Создается новая панель значков.
Если значок в определении панели
, а не
имеет присоединенную группу ресурсов, вы не сможете создать новую панель. По этому поводу на экране появится сообщение. Совершитеодно
из следующих действий:
Панель генератора панели значков
Панель генератора панели значков определяет детали панели значков. Выполняемая операция отображается в правом верхнем углу панели.
На панели указывается следующая информация:
Область от столбца 2 справа и от строки 5 вниз содержит значки, которые вы хотите отобразить на графическом мониторе.
Чтобы указать, что вы хотите отображать на графическом мониторе, используйте функциональные клавиши на панели Icon Panel Generator.
Пример: Icon Panel Generator Panel
В этом примере определяется панель с одним значком.
IconPanels
Добавление значка на панель значков
Чтобы построить панель значков для вашего графического монитора, вы добавляете значки на панель.
Выполните следующие действия:
Переместите курсор в положение верхнего левого угла значка. Поместите курсор в пустую область.
Нажмите F7 (PickIcon), чтобы отобразить список определенных значков.
Появится панель списка значков.
Введите
S
рядом со значком, который вы хотите добавить на панель значков.Появится панель «Генератор панели значков». Выбранный значок размещается так, чтобы его верхний левый угол находился на курсоре.
Примечание:
После выбора значка можно переместить курсор в другое место и нажать F6 (PutIcon), чтобы дублировать значок на панели значков. Таким образом, вы можете быстро разместить на панели несколько значков с одинаковыми атрибутами.Нажмите F11 (PickGrp), чтобы прикрепить к значку группу ресурсов.
Появится панель списка групп ресурсов.
Введите
S
рядом с группой, которую вы хотите прикрепить к значку.Появится панель «Генератор панели значков». Вы добавили значок с присоединенной группой ресурсов на панель значков.
Прикрепление группы ресурсов к значку на панели значков
Вы можете прикрепить группы ресурсов к значкам на панели генератора панели значков.
Вы можете изменить вложение группы ресурсов, присоединив к значку другую группу.
Выполните следующие действия:
Переместите курсор на значок, к которому вы хотите прикрепить группу ресурсов.
Нажмите F11 (PickGrp).
Появится панель списка групп ресурсов.
Введите
S
рядом с группой, которую вы хотите прикрепить к значку.Появится панель «Генератор панели значков».
Дублирование значка на панели значков
Дублирование значка на панели значков копирует только значок, а не присоединенную группу ресурсов.
Выполните следующие действия:
Переместите курсор внутрь значка, который хотите дублировать.
Нажмите F7 (PickIcon).
Значок выделен.
Поместите курсор туда, куда вы хотите поместить копию значка, и нажмите F6 (PutIcon).
Значок помещается рядом с курсором.
Положение курсора фиксирует верхний левый угол дубликата значка.
Перемещение значка на панели значков
Значок можно переместить в другое место на панели значков.
Выполните следующие действия:
Поместите курсор на значок, который хотите переместить.
Нажмите F5 (CutIcon).
Выбранный значок больше не отображается.
Поместите курсор в новую позицию, где вы хотите поместить верхний левый угол перемещаемого значка, и нажмите F6 (PutIcon).
Значок появляется в позиции курсора.
Редактирование значка на панели значков
Вы можете редактировать значок на панели Генератора панели значков. Редактирование позволяет обновить исходный значок или создать новую копию значка.
Обновление значка на панели генератора панели значков обновляет определение значка в базе знаний и только выбранный значок. Другие значки в определении панели, которые используют то же определение значка, обновляются
, а не
, пока вы остаетесь в определении панели. Таким образом, вы можете иметь несколько версий одного и того же значка в определении панели. Когда вы создаете панель, она отражает эти разные версии значка (даже несмотря на то, что существует только одна версия определения значка). Хотя сгенерированная панель значков может сохранять разные версии одного и того же значка, определение панели значков не может. В следующий раз, когда вы получите доступ к определению панели, определение будет отражать последнюю версию значка.
Выполните следующие действия:
Поместите курсор на значок, который вы хотите изменить.
Нажмите F8 (значок редактирования).
Появится панель редактора значков.
При необходимости отредактируйте значок.
Если вы хотите создать новую копию значка, измените значение в поле Имя.
Нажмите F3 (Файл).
Обновленное определение будет сохранено, и появится панель Icon Panel Generator.
Вы можете отобразить имя и группу ресурсов, прикрепленную к значку на панели значков.
Чтобы отобразить информацию, нажмите F10 (Запрос).
В сообщении отображается необходимая информация.
В следующем примере значок определяется как CVNEW с присоединенной группой ресурсов с именем ACREC:
RM810017 ICON=CVNEW RESOURCE GROUP=ACREC
Удаление значка из панели значков
Во время определения панели значков у вас, вероятно, возникнут ситуации, когда вы захотите удалить значок.
Выполните следующие действия:
Поместите курсор на значок, который хотите удалить.
Нажмите F5 (CutIcon).
Выбранный значок будет удален.
Действие CutIcon временно сохраняет значок, удаленный с панели значков. Однако если вы нажмете функциональную клавишу F7 (PickIcon) или F5 (CutIcon) на другом значке, этот значок будет потерян.
Обслуживание определений панели значков
Определения панели значков можно просматривать, обновлять, копировать и удалять из панели Список определений панели значков.
Нельзя обновить определение панели значков, используемой графическим монитором.
Если у значка в определении панели нет присоединенной группы ресурсов, вы не сможете создать панель. Сообщение отображается на вашем экране, чтобы сообщить вам об этом факте. Вы можете либо прикрепить любые отсутствующие группы, чтобы создать панель, либо снова нажать F3 (Файл), не создавая панель.
Символы на стиральной машине: руководство
Вы когда-нибудь слышали поговорку о том, что глупых вопросов не бывает? Это определенно верно, когда дело доходит до интерпретации символов на вашей стиральной машине!
Несмотря на то, что в разных стиральных машинах существует ряд сходств, стоит потратить несколько минут, чтобы узнать больше о настройках вашей отдельной машины и о том, как именно предполагается использовать каждую программу.
Для более общего руководства просто обратитесь к нашему руководству ниже.
Обратитесь к руководству, чтобы получить наиболее точные инструкции о значении символов на вашей стиральной машине. Если вы потеряли бумажную копию, найдите в Интернете руководство для своей модели. Каждая машина уникальна, и если вы хотите получить максимальную отдачу от своей машины, важно знать, как лучше всего ее использовать. После инвестиций в покупку стиральной машины стоит потратить несколько минут на то, чтобы научиться правильно ею пользоваться.
Вы заметите несколько циферблатов на панели управления вашей машины, независимо от марки:
Опрос
Таблетки для посудомоечных машин какой марки вы обычно покупаете?
0 Голосов
Самый большой циферблат будет для стирки. Могут быть варианты для таких тканей, как хлопок, цвета, синтетика, спортивная одежда, шерсть, шторы и многое другое.
Другой будет для температуры, обычно в пределах 30-90. При настройке этого параметра учитывайте тип одежды, которую вы стираете, и качество моющего средства. Для более холодной стирки может потребоваться хорошее биомоющее средство, такое как Persil Bio Caps , чтобы полностью очистить одежду.
Третий регулятор, если он у вас есть, обычно предназначен для управления циклом отжима с точки зрения степени сушки и/или количества времени, в течение которого вы хотите, чтобы ваша одежда находилась в барабане. Варианты будут включать в себя сушку в шкафу, влажную (подходит для глажки после) и отсутствие отжима.
Символы на стиральной машине вокруг циферблатов будут соответствовать списку опций на панели, которые обычно пронумерованы. Просто выберите, какой цикл стирки подходит для загрузки, поверните циферблат, чтобы указать свой выбор, добавьте моющее средство и нажмите «Старт»!
Большинство машин отображают время стирки, чтобы вы знали, когда вернуться и забрать одежду или начать процесс сушки. Скорее всего, будут другие, меньшие кнопки для отдельных опций, таких как эко-стирка, отсрочка по времени и всемогущая кнопка включения/выключения.
Символы на ящиках для моющих средств стиральной машиныПосле того, как ваша одежда будет готова и выбраны лучший цикл стирки, температура и отжим, пришло время добавить то, что нужно вашей одежде, чтобы стать чистой: моющее средство, кондиционер для ткани и предварительная стирка!
Когда дело доходит до размещения этих продуктов в правильном месте, общие рекомендации включают три символа:
Меньшее отделение предназначено для кондиционера для ткани, большее — для стирального порошка или жидкости, а третье (если оно есть) — для предварительной стирки.
Крайне важно выбрать соответствующую настройку для типов тканей, которые вы стираете. При сушке многие вещи теряют форму или размер, так что будьте осторожны!
