Подсоединение розетки прицепа легкового автомобиля: Распиновка розетки прицепа легкового автомобиля – схема подключения фаркопа

Схема подключения прицепа. Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Необходимость оснащение прицепа

Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.

К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.

Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.

Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиловка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиловку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

розетка фаркопа 7- полюсная

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

розетка фаркопа 13- полюсная

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

адаптер переходник 13-7

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

5 pin iso 1724

5-пиновые розетки схожи разъемами на 7 контактов. Единственное, что такой пин лишен первого и четвертого контакта. Чаще встречается на уже устаревших моделях авто с совсем другой проводкой, которая не отвечает обновленным стандартам. Но при необходимости такой разъем можно переделать на 7-пиновый.

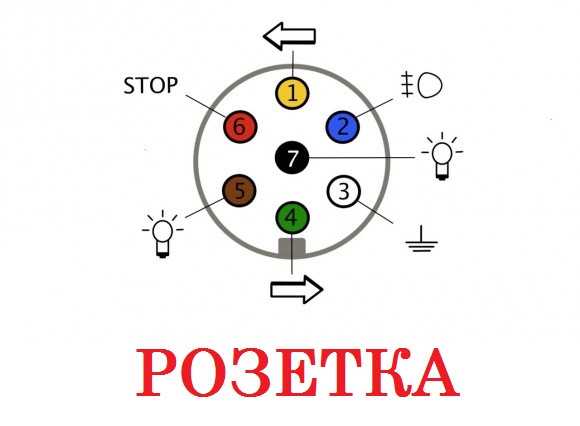

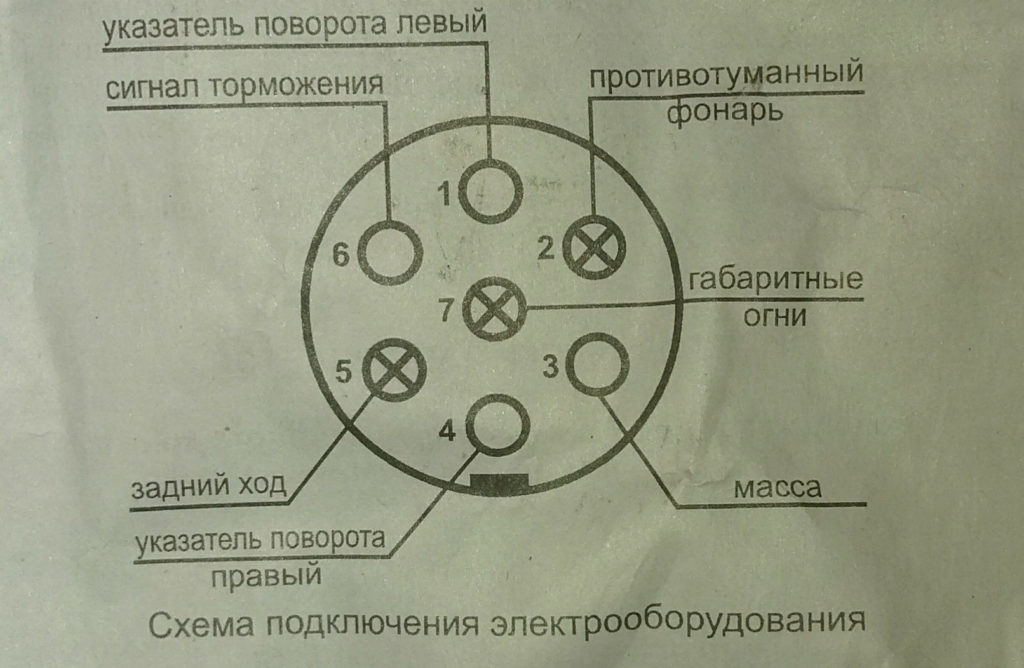

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

• 1 – жёлтый – сигнал левого указателя поворота;
• 2 – синий – сигнал задних противотуманных фонарей;
• 3 – белый – минусовой сигнал для контактов с 1 по 8;
• 4 – зелёный – сигнал правого указателя поворота;
• 5 – коричневый – сигнал габаритов с правой стороны;
• 6 – красный – стоп-сигнал;
• 7 – чёрный – сигнал габаритов с левой стороны;
• 8 – розовый – сигнал огней заднего хода;
• 9 – оранжевый – постоянный плюсовой контакт;
• 10 – серый – плюсовой контакт при зажигании;
• 11 – чёрно-белый – минусовой сигнал для 10 контакта;
• 12 – бело-синий – резервный контакт;
• 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

розетка фаркопа

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

штатная электрика к фаркопу

Схема подключения имеет следующий вид:

1. Сигналы с авто поступают на блок согласования.
2. Последний обрабатывает информацию.
3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что говорит ГОСТ 9200 76

Все правила распиновки розетки для прицепа легкового автомобиля, тракторной техники и автотранспорта, перевозящего грузы, определяются ГОСТом 9200-76, который действует с 1976 года.

Согласно документу действующими стандартами приняты размеры следующих разъемов прицепа и их оснащение:

• 24 N – гнездо для первого контакта и 6 штырей;
• 24 S – 1-контактное гнездо и 6 штырей поменьше;
• 12 N – 4 гнезда для 1, 3, 4 и 6 контакта и 3 штыря;
• 12 S – 4 гнезда (1, 3, 4 и 6), гнездо, находящееся в углублении и 2 штыря для 2 и 5 контактов.

Документ также предполагает выполнение технических условий: розетка прицепа с вилкой должны обеспечивать подключение при подаче тока до 40 А. Обозначение оснащений разъемов должно быть отчетливым.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
4. Подключите второй сигнальный провод, который нужен для поворотника машины.
5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

1 из 8-+
1.2.3.4.5.6.7.8.

Базовые моменты:

1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
4. Защитите контактные зоны и разъемы смазывающими составами.
5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

• следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
• периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
• перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
• не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Источники

• https://PricepBlog.ru/spravka/raspinovka-rozetki/
• https://pricep-vlg.ru/legkovye-pricepy/podklyuchenie-pritsepa/
• https://4x4privod.ru/shema-podkljucheniya-pricepa-k-avtomobilju-standartnaya-raspinovka/
• https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
• https://ProAvtoMaster.com/remont/raspinovka-rozetki-pritsepa
• https://vwclub.su/reviews/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D0%BF%D1%80%D0%B8%D1%86%D0%B5%D0%BF%D0%B0-%D0%B8-%D1%80%D0%B0%D1%81%D0%BF%D0%B8%D0%BD%D0%BE%D0%B2/
• https://PricepInfo. ru/spravka/raspinovka-rozetki-farkopa/
• https://elektro220v.ru/oborudovanie-dlya-avto/shemy-podklyucheniya-pritsepa.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.   Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Содержание статьи

• Распиновка и подключение розетки фаркопа
• Розетка фаркопа 7 пин
• Розетка прицепа: схема подключения
• Советы и рекомендации
• Подведем итоги

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

• cемиконтактные 7 pin разъемы европейского типа;
• разъемы американского типа 7 пин;
• разъемы 13 pin;
• особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов.

Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.



• Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

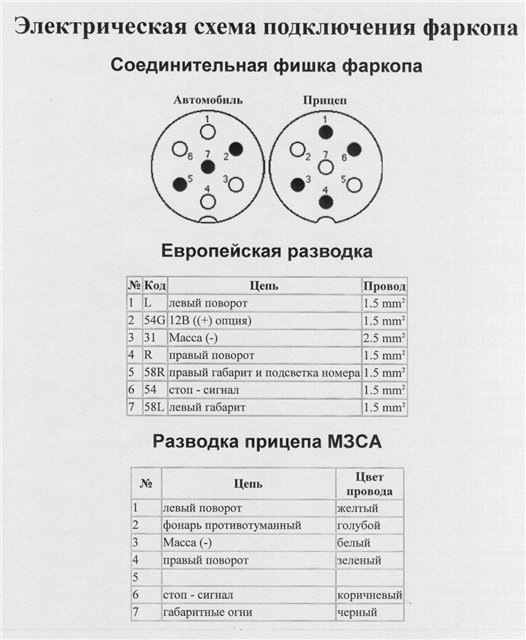

 Начнем с того, что распиновка 7 контактной розетки следующая:

• поворотник левый;
• фонарь заднего хода;
• земля;
• поворотник правый;
• подсветка номера и правый габарит;
• стоп-сигналы;
• левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Рекомендуем также прочитать статью о том, как выполняется подключение автомагнитолы своими руками. Из этой статьи вы узнаете, как подключить магнитолу в автомобиле правильно, а также что нужно учитывать при таком подключении.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Как подключить разъем прицепа к автомобилю

Если вы хотите подключить свой собственный штекер прицепа к своему автомобилю, то я надеюсь, что в этой статье я смогу показать вам, как это сделать, конечно, вы должны иметь фаркоп, уже установленный на вашем автомобиле.

Прежде всего, давайте правильно подключим проводку к розетке прицепа. Всегда лучше сделать работу правильно с первого раза. На фото ниже вы увидите, что кто-то уже подключил провода разъема прицепа к заднему правому заднему фонарю этого автомобиля. Красная стрелка указывает на провод, идущий от гнезда прицепа. Это гнездо/гнездо прицепа, которое вы устанавливаете на автомобиль. Другая сторона/папа подключается к проводам прицепа.

Синие стрелки указывают на плохие связи этого человека. Вы можете видеть, что концы провода были оборваны, а затем он был просто подключен к клеммам исходных силовых (плюсовых) клемм осветительных приборов. Его как бы просто надевают на штыревую клемму питания фар, а затем на клемму фары надевают гнездовую клемму провода питания. Не очень хорошее соединение, при таком соединении вы обнаружите, что иногда свет прицепа может не работать.

На следующем фото вы увидите, что я снял провода с клемм фонаря, и у меня есть короткая перемычка, чтобы сделать правильное соединение. Смотрите красную стрелку. Я использую паяльник, чтобы сделать соединения с соединениями каждой лампы.

Тебе нужно. Прежде всего, определить, какой провод к какой лампочке должен быть подключен. Чтобы узнать, какой провод является стоп-сигналом, попросите кого-нибудь помочь. Позвольте человеку, который помогает вам, положить ноги на педаль тормоза автомобиля, чтобы загорелись стоп-сигналы. С помощью любого тестера на 12 В (см. фото внизу) вы можете определить, какой провод от прицепа должен быть подключен к проводу стоп-сигнала. Затем этот провод должен быть подключен к стоп-сигналам прицепа. (Схема проводки тестера прицепа, чтобы увидеть подробности проводки 7-контактной вилки / розетки прицепа)

Эту операцию необходимо проделать с каждым проводом, необходимым для вашего прицепа. Для правого индикатора вашего прицепа вы определяете, какой провод является проводом питания правого индикатора автомобиля, а затем подключаете его к розетке прицепа на автомобиле. Вы должны отметить, к какой клемме вы подключили провод, чтобы выполнить такое же подключение на штекерной вилке прицепа. Эти терминалы обычно пронумерованы от 1 до 7, все зависит от того, в какой стране вы находитесь. Принцип остается прежним. Стоп-сигналы провода автомобиля должны быть подключены через розетку/вилку прицепа к стоп-сигналам прицепа. Это делается для каждого источника света.

На фото ниже показано, как должны выглядеть соединения после их завершения. После соединения проводов паяльником, я изолировал соединения термоусадочной муфтой, она выглядит чистой и изолированной.

Вы можете сделать то же самое с прицепом. Вилка прицепа вставляется в розетку прицепа тестовой коробки, после чего вы можете самостоятельно проверить освещение прицепа или каравана. Что хорошо в этом тестере, так это то, что при возникновении проблемы вы можете оставить питание на тестере, пока вы проверяете всю проводку / индикаторы на обрыв или короткое замыкание, без необходимости подключать его к любому транспортному средству, чтобы получить питание, или вы можете сделать это в любом месте, где припаркован трейлер. Вы даже можете проверить и отремонтировать автомобильные фары таким же образом. Щелкните здесь, чтобы просмотреть дополнительные сведения о тестере.

Не забудьте, что заземляющий провод можно подключить прямо к кузову автомобиля или к заземляющему проводу лампы заднего фонаря. См. Фото ниже.

Нажмите на изображение, чтобы увеличить его.

Распиновка разъема фаркопа, контакты 7, 13 и 15

Многие автомобилисты имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (ТТС) должно быть оборудовано исправными фарами. Прицеп подключается к бортовой сети автомобиля через вилку и розетку. Для синхронизации сигналов обоих автомобилей предусмотрена универсальная схема подключения прицепа и распиновка розетки фаркопа.

Содержание

• 1 Типы разъемов и диаграмм подключения
• 2 Способность подключить буксирную розетку
• 3 Диаграммы разных типов сокетов
  • 3.1 7-pin Plug Oncout
  • 3,21376 377 377. 70037. 70037. 3,1 7-го плагин. 3.3 Назначение контактов 15-контактной вилки
• 4 Схемы прямого подключения
• 5 Пошаговое подключение к машине

Типы разъемов и схемы подключения

Автомобильные электромеханические вилки бывают нескольких типов, в том числе:

• 7-контактный;
• 13-контактный;
• 15-конт.

В некоторых автомобилях США используются четырехконтактные разъемы.

Розетки Semipin могут быть европейского или американского дизайна. В России чаще всего используется европейская распиновка. Данная схема подключения розетки для прицепа не сложная, поэтому большинство автомобилистов делают ее самостоятельно.

Провода крепятся к штырям с помощью винтов. Нумерация контактов разъема фаркопа — по часовой стрелке, а в разъеме на прицепе — против часовой стрелки. Обе части разъема имеют разные типы контактов — гнезда и штыри. Это сделано для обеспечения безопасности при подключении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Возможны 2 способа стыковки проводки автомобиля и прицепа:

• обычный;
• универсальный.

Штатное подключение используется, если в автомобиле предусмотрена специальная розетка, предназначенная для этой цели. Автолюбителю нужно только соединить вилку и розетку. Если последний отсутствует, необходимо состыковать проводку гнезда фаркопа с фишкой, подходящей к штатному гнезду. При этом водитель не вмешивается в электрические схемы автомобиля.

В автомобилях с заводским разъемом схему распиновки можно найти в инструкции по эксплуатации. Такой вариант подключения касается некоторых моделей иномарок. В большинстве случаев подключение розетки фаркопа на отечественный автомобиль осуществляется универсальным (прямым) способом.

В моделях автомобилей, не имеющих бортового компьютера, работа сводится к подключению проводов выхода фаркопа к жгуту проводов одного из блоков задних фонарей. Соединение можно выполнить с помощью специальных зажимов или использовать пайку. Последний способ менее трудоемкий, а соединение проводов более прочное.

Если задние фонари вашего автомобиля управляются бортовым компьютером, вы не сможете осуществить простое прямое подключение, так как электроника автомобиля будет выдавать ошибку при увеличении нагрузки при включении света. Этого можно избежать, выполнив соединение с согласующим устройством. Тогда соответствующие сигналы на светотехническое оборудование будут поступать не с клемм лампового блока, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы розеток разных типов

На отечественных автомобилях чаще всего устанавливаются электрические разъемы на 7 контактов. Они передают все сигналы от автомобиля к BTS. Если вместо грузового прицепа необходимо подключить прицеп, используется 13-контактный разъем. Для электропроводки (распиновки) использовать многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для предохранения жгута от повреждений его помещают в гофрированный рукав.

7-контактная розетка, распиновка

Если в автомобиле нет штатного разъема для подключения прицепа, то установите купленный в магазине разъем на специальную пластину возле фаркопа. При этом распиновка делается универсальным способом. Для этого провода напрямую соединяются пайкой с соответствующими выводами контактных площадок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

• 1 — левый поворот;
• 2 — противотуманная фара;
• 3 — «масса»;
• 4 — указатель поворота правый;
• 5 — фонарь заднего хода;
• 6 — стоп-сигнал;
• 7 — габаритные огни и освещение номерного знака

На некоторых европейских автомобилях контакт задних противотуманных фонарей может быть не задействован.

Сигналы управления от поворотников берутся с обеих сторон и выводятся на розетку разными проводами. Индикацию остальных огней можно взять от одного блока задних фонарей.

Распиновка 13-контактной розетки

Большинство импортных автомобилей оснащены стандартными 13-контактными разъемами. Если на автомобиле нет фаркопа, в большинстве случаев устанавливается 7-контактная розетка. Когда в одном из автомобилей есть 13-контактная розетка, а в другом — 7-контактная вилка, подключение осуществляется с помощью адаптера.

В отличие от 7-контактной розетки, 13-контактная розетка имеет дополнительные 3 контакта с «массой» и 2 контакта используются для подачи питания и 12В от аккумулятора. 1 пин остался неиспользованным. Питание габаритных фонарей осуществляется по разным проводникам: каждый со своей стороны.

Для установки фаркопа на Ниву Шевроле используется штатный комплект проводов с концевыми разъемами, которые подключаются непосредственно к фишкам контактов заднего фонаря.

Распиновка 15-контактного разъема

Этот тип разъема используется для стыковки буксируемых автомобилей с тягачом в большинстве стран мира. Разъем не только обеспечивает сигнал поворотника и стоп-сигнала, но и отправляет водителю грузовика информацию о состоянии тормозных систем и управляет некоторыми механизмами АТС. В остальном распиновка аналогична 13-контактному разъему. Эти электрические разъемы используются только на грузовиках большой грузоподъемности.

Схемы прямого подключения

Данный вид подключения используется при отсутствии в ТС родной клеммной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения установки можно использовать разъемы, оснащенные штекерами для сопряжения с оптикой. С другой стороны устройства имеются провода для подключения к ответной части устройства.

Перед подключением разъема фаркопа необходимо определить место установки разъемов. Подключается к осветительному оборудованию через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через слив в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения более долговечны.

Если вы планируете объединить два контакта, например размеры правой и левой стороны, то общий подводящий провод должен быть больше 2 мм², так как нагрузка на него увеличится. Приобрести необходимые аксессуары можно в магазине или на авторынке. Не стоит покупать разъемы и разъемы самодельные, так как это чревато возникновением короткого замыкания с дальнейшим возгоранием всей проводки.

Поэтапное подключение к машине

Перед тем, как подключить розетку к фаркопу, необходимо подготовить следующие материалы:

• разъем с крышкой;
• соединительные блоки;
• многожильный кабель с цветной изоляцией с сечением жилы не менее 1,5 мм²;
• Защитная гофрированная трубка;
• пластиковые хомуты.

Для автомобиля с бортовым компьютером необходимо дополнительно приобрести соответствующий блок.

Работы по подключению разъема выполняются в следующем порядке:

1. Подготовьте провода необходимого сечения.
2. Снимите изоляцию и залудите концы или зажмите их в латунных гильзах. Это повысит прочность соединения и предотвратит нагрев.
3. Подсоедините провода к контактам разъема.
4. Поместите получившийся жгут в гофрированный рукав.
5. Прикрепите втулку к корпусу емкости.
6. Припаяйте провода к контактным площадкам согласно схеме.
7. Подсоедините последний к разъемам световой оптики обоих фонарей.
8. Уложите обвязку, закрепленную хомутами, на детали кузова и установите заглушки в технологические отверстия.

После завершения установки подключите прицеп и проверьте работу цепи. Если замечаний нет, то места возможного попадания воды в электрические части соединения заделайте силиконом. Для предотвращения окисления контактов смажьте их техническим вазелином или графитной смазкой.

Правильно выполненная распиновка и монтаж позволят быстро подключить прицеп, не тратя время на проверку правильности подключения клемм.
