Замена рулевой тяги на рено логан: Рено Логан замена рулевой тяги: наконечник и пыльник

Замена рулевой тяги Рено Логан

Авторемонт

Gofcar Send an email 17.09.2017

0 851 2 минут

Замена рулевой тяги Рено Логан отличается от большинства процедур на автомобиле только тем, что для этого потребуется ключ на 30. О том, как поменять рулевую тягу на Рено Логан в статье.Замена рулевой тяги Рено Логан отличается от большинства процедур на автомобиле только тем, что для этого потребуется ключ на 30. О том, как поменять рулевую тягу на Рено Логан в статье.

Содержание статьи:

• Симптомы к замене
• Процедура замены
• Видео

Для начала стоит уточнить, что работу лучше выполнять на яме, поскольку здесь несколько иной подрамник, чем, например, на автомобилях японского производства.

Как понять, что надо менять рулевую тягу

Прежде чем менять рулевую тягу на Рено Логан, надо определить, что проблема именно в ней. А прежде чем диагностировать данную деталь, надо немного разобраться в ее устройстве. Рулевая тяга – это соединяющее звено между рулевым наконечником и валом рейки. Она представляет собой, по сути, шаровую, только с более длинным пальцем. Соответственно, неисправность у нее точно та же – осевой люфт. То есть, она начинает просто стучать.

Проявляется это, в основном, на небольших неровностях, довольно сильно отдается в руль, особенно в автомобилях без гидроусилителя. Однако, без определенного опыта бывает легко перепутать стук вала рейки и этой тяги, но, это дело поправимое.

Для того чтобы провести диагностику рулевой тяги Рено Логан, надо пригласить помощника. Затем поднимаем автомобиль на домкрате, желательно на яме, если ее нету, то лучше все равно выбрать место, где можно будет подлезть под переднюю часть автомобиля. Теперь помощник должен покачивать колесо в горизонтальной плоскости.

Другой же, тот, что под машиной, должен нащупать пальцами то место под пыльником тяги, где палец тяги переходит в шар. Если шар качается в наружной обойме, то это сразу чувствуется пальцами. К сожалению, других способов нет.

Ну а симптомом к замене, чаще всего, служит износ покрышки с наружной или внутренней стороны. Это объясняется тем, что колесо пляшет со стороны в сторону, меняя суммарное схождение колес. Какое-то время колесо просто загребает, как бульдозер.

Замена рулевой тяги Рено Логан

Замена рулевой тяги Рено Логан на яме или подъемнике значительно отличается от работ на земле, однако, общие принципы одинаковые. Мы рассмотрим второй вариант, потому что он ближе большинству.

Итак, снимаем колесо, для этого ничего, кроме домкрата и балонника не надо. Затем откручиваем гайку наконечника рулевой тяги. Для этого понадобится ключ на 21, хотя бывают гайки и на 22. Многие зачем-то откручивают наконечник от сошки, это делать необязательно, хотя потом просто можно накрутить наконечник на новую тяги и поставить все на место. Ну да ладно.

Теперь снимаем хомуты с пыльника тяги – обычно это простые пластиковые кабельные стяжки, новыми стоит запастись заранее. Снимаем пыльник и откручиваем тягу ключом на 30. Далее выкручиваем тягу из наконечника.

Новую тягу ставим в обратной последовательности, не забывая набить смазки в шаровое соединение, перед тем как одеть на место пыльник. Так же стоит обратить внимание на длину новой и старой тяги, чтобы хоть примерно попасть схождение колес. Так же стоит помнить, что после замены рулевой тяги на Рено Логан обязательно стоит сделать геометрию колес.

Видео – замена рулевой тяги Рено Логан:

Renault

Похожие

Замена рулевой тяги Рено Логан

Приветствую. Покажем процесс замены рулевой тяги на Рено Логан первого и второго поколения.

Для диагностики рулевой тяги нужно смотреть или щупать люфт в шаре тяги во время раскачивания колеса по горизонту.

Содержание

• 1 Инструменты:
• 2 Артикул:
• 3 Пошаговая инструкция по замене рулевой тяги
  • 3. 1 Видео урок

Инструменты:

• домкрат
• ключ для колесных болтов
• штангенциркуль
• кусачки
• металлическая щетка
• рожковый ключ на тридцать два
• съемник рулевой тяги
• пластиковые хомуты 2 шт

Артикул:

• JAR1031 — качественная тяга от TRW
• 0000130501 — оригинальный съемник рулевой тяги
• 4006224 — пыльник рулевой тяги от Sasic, цена/качество

Пошаговая инструкция по замене рулевой тяги

1. Снимаем колесо и демонтируем рулевой наконечник. Это мы делали ранее.

Обратите внимание что инструменты для снятия рулевого наконечника выше не указаны, их список можно посмотреть тут.

2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение.

3. После замера скручиваем контргайку.

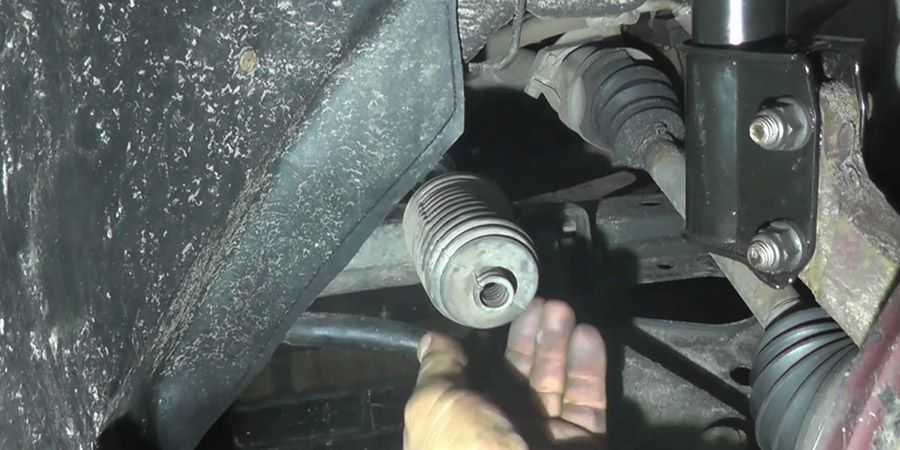

4. Теперь нужно снять пыльник рулевой тяги. Для этого кусачками перекусываем пластиковый хомут с внутренней стороны пыльника. После того как убрали хомут, стягиваем пыльник с внутренней стороны руками.

5. С внешней стороны пыльника может быть и не быть крепящего хомута. Если есть хомут, снимаем его.

6. Очищаем тягу от грязи щеткой и снимаем пыльник.

Проверяем состояние пыльника и при необходимости меняем на новый.

7. Теперь нам нужно снять рулевую тягу с рулевой рейки. На рулевой тяге могут быть грани под ключ на тридцать два, и если нет стабилизатора поперечной устойчивости вы без проблем открутите рулевую тягу. Если граней под ключ нет, то нужен специальный съемник рулевой тяги. Одеваем съемник на тягу и выкручиваем ее.

8. Накручиваем новую тягу от руки и затягиваем съемником, или если есть грани под ключ, то ним. Затягивать нужно с чувством, потому что на тяге идет мелкая резьба. Если сильно тянуть можно повредить рулевую рейку.

9. Одеваем пыльник тяги и закрепляем его пластиковыми хомутами. Рекомендую закрепить пыльник и с наружной части хомутом. После затяжки не забудьте откусить языки хомутов.

Металлические хомуты лучше не использовать.

10. Накручиваем контргайку по размеру который мы узнали ранее.

Рекомендую сравнить новую и старую тягу по резьбе где накручивается контргайка. Если резьба разной длинны то контргайку нужно накрутить высчитав разницу между вашим размером и разницей размеров резьб на тягах.

11. Устанавливаем рулевой наконечник. Это мы показали ранее.

Видео урок
