Вытяжка для пескоструйной камеры: устройство вентиляции

Использование дробеструйной и пескоструйной машины предусматривает установку вентиляции. Абразивные материалы, при ударе об очищаемую поверхность, рассыпаются в пыль. Без вытяжки помещение площадью 50 м2 и с высотой потолков 3 м заполняется пылью за несколько минут.

Содержание

Так ли нужна вентиляция?

Важно!

При выполнении очистных или шлифовочных работ с применением пескоструйной машины установка минимальной системы вентиляции обязательна.

Во время работы дробеструйного аппарата с использованием песка, образуется большое количество пыли. Она состоит из мелких частиц, которые откололись как от самой очищаемой поверхности (ржавчина, старая краска, частички верхнего слоя поверхности изделия), так и за счёт разбивания самого абразивного материала во время удара.

Быстро заполняя помещение, пыль оседает на оборудовании и вдыхается персоналом. Кроме того, из-за низкой видимости качество и скорость работ снижается. Отсутствие вентиляции в пескоструйной камере опасно и для оборудования. Образовавшаяся пыль оседает на пол и смешивается с отработанным абразивным материалом. Это перегружает машину и приводит к ее быстрому износу.

Принцип работы

Отфильтровать воздух в пескоструйной камере можно двумя способами:

  1. Вентилятор – это простой и дешевый способ организации вытяжки. Его производительность нужно рассчитывать таким образом, чтобы полный объем воздуха в камере менялся не более чем за 2 минуты. Но у такого способа достаточно недостатков: грязный воздух будет выходить на улицу, потребуется дополнительный очистной фильтр, при больших нагрузках вентилятор быстро выходит из строя.
  2. Циклон с самоочистной системой фильтров – дорогой, но эффективный способ очистки необитаемой пескоструйной камеры. Конструкция состоит из мощного пылезащищенного вентилятора и патронных фильтров, оснащенных системой встряхивания. Принцип работы заключается во всасывании воздуха из камеры и подачи его на фильтры. На выходе он очищен от пыли и мелких абразивных частиц. Подключается оборудование к сети электроснабжения.

Стоимость установки вентиляции с самоочистными фильтрами в 15–20 раз дороже, чем вентилятора, но она способна надолго избавить от проблем с экологами и обеспечить комфортные условия работы.

Какие фильтры используются в вентиляции?

Для очистки воздуха, используют фильтры из специального материала (полиэстер, целлюлоза, целлюлозно-полиэстеровый). Главная задача таких картриджей – задержать пыль на своих стенках. Выбирают фильтры зависимо от материалов, с которыми работают.

Для регулярной очистки воздуха и картриджей, применяется специальная система автоматической очистки фильтров. Использование такой вентиляции значительно продлевает жизнь всей установке.

Важно!

Самоочистная система с помощью импульса сжатого воздуха встряхивает фильтр и сбивает налипшую пыль и грязь. Соответственно, для работы очистной системы такого типа требуется источник сжатого воздуха.

Вытяжка своими руками

Для изготовления вытяжки своими руками, понадобится:

  • электродвигатель мощностью 0,3-0,75 кВт;
  • улитка для отвода воздуха или винт с лопастями;
  • фильтр.

В пескоструйной камере устанавливается шланг подачи сжатого воздуха, улитка или лопасти, подключенные к двигателю. «Нос» улитки монтируют внутрь камеры и герметично фиксируют. Лопасти с помощью электродвигателя будут создавать необходимое разряжение для всасывания загрязненного воздуха.

На выходе устанавливается очистной фильтр из полиэстера, целлюлозы или комбинированный. При грамотной установке и полной герметичности конструкции, можно гарантировать корректную работу и долговечность системы.

В камере пескоструйной машины обязательно должна быть вентиляционная система. При небольших объемах, можно использовать самодельную вытяжку на основе вентилятора. Для производственных масштабов отлично подходит вентиляционная система с самоочистными фильтрами.

Как собрать пескоструйную камеру своими руками

Для того, чтобы сконструировать и сделать пескоструйную камеру своими руками, Вам, прежде всего, необходимо:

  1. Знать конструкцию пескоструйной камеры
  2. Понимать принцип её работы
  3. Определиться, для чего вы будете использовать данную камеру, какие детали очищать, в каком количестве, какого размера, от каких загрязнений и покрытий будет производится очистка поверхности, какая текстура должна быть у поверхности после обработки, каким абразивом Вы будете чистить.

Это основополагающие вопросы, на которые надо знать ответы, прежде чем приступить к постройке самодельной пескоструйной камеры.

Конструкция и принцип работы самодельной камеры для пескоструя

Пескоструйная камера состоит из:

  • Рабочей зоны
  • Конусного днища
  • Вытяжки для удаления пыли
  • Пескоструйного аппарата
  • Общего корпуса кабины

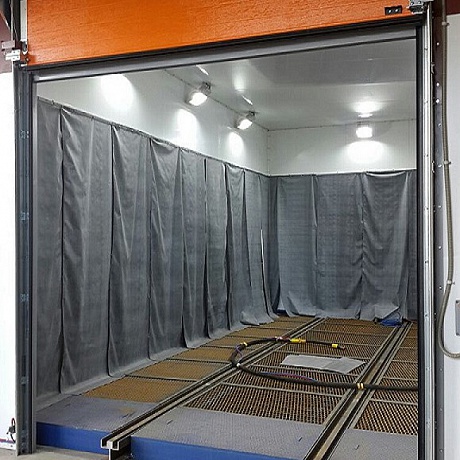

Рабочая зона

Рабочая зона представляет из себя внутреннюю, закрытую во время работы, часть камеры, в которой находится обрабатываемая деталь. На полу должна быть сетчатая или решетчатая поверхность, для того, чтобы отработанный абразив мог свободно проваливаться сквозь дно камеры, а не скапливаться горами.

Обязательно наличие смотрового окна, через которое происходит наблюдение и контроль процесса очистки.

Наверху – хорошее и яркое освещение, исключающее темные зоны. Лампы должны быть закрыты, чтобы частицы пыли и абразива не могли попасть на саму лампу и электрические контакты.

Внутри рабочей зоны находятся пескоструйные перчатки, чаще всего закрепляемые хомутом на фланце, пескоструйный рукав, заканчивающийся пескоструйным соплом (в случае напорной камеры) или пескоструйным пистолетом (в случае эжекторной камеры).

Конусное днище

Конусное днище должно быть достаточно большое, чтобы весь отработанный абразив из бункера (пескобака/пескоструйного аппарата) собирался и помещался в него. В случае, если будет ручной сбор абразива из конусного днища, то необходимо обеспечить легкий доступ к абразиву, например, поставив под днище ведро. В случае автоматического сбора абразива (рекуперации абразива), стенки конусного дна должны быть достаточно покатые, чтобы абразив не задерживаясь скатывался вниз.

Вытяжка

Вытяжка для удаления пыли необходима, так как часть абразива в процессе работы при ударе об обрабатываемую поверхность разрушается и превращается в пыль. Это особенно актуально при использовании песка. Мы рекомендуем использовать электрический двигатель мощностью от 0.3 до 0.75 кВт и улитку или винт с лопастями, которые будут создавать должное разряжение для высасывания пыли из рабочей зоны пескоструйной камеры. При грамотном подходе, использовании правильно подобранной вытяжки и герметичности конструкции всей системы, можно сделать автоматическую рекуперацию (сбор и повторное использование) абразива.

Пескоструйный аппарат

Пескоструйный аппарат является основой всей конструкции, именно он отвечает за качество и скорость очистки поверхности. Пескоструйные аппараты бывают двух видов – эжекторные (многие по ошибке называют их инжекторными) и напорные.

Эжекторные аппараты – самые распространенные. Принцип их работы крайне прост: сжатый воздух подается в пескоструйный пистолет отдельно от абразива, а абразив подается либо самотеком из некого резервуара на самом пистолете, либо по отдельному шлангу. При этом разгон частиц абразива не так велик как у пескоструйных аппаратов напорного типа. Данный вид пескоструя обычно используется для деликатных видов работ, таких как матирование стекла или удаление легких загрязнений с поверхностей. Это не значит, что такой тип пескостуря не справится, например, с очисткой автомобильного диска от краски. Он справится, но очень медленно. Для сравнения, на очистку одного диска у эжекторного пескоструя уходит 2-4 часа, а у напорного – 20-30 минут.

Напорные аппараты имеют отличный от эжекторных принцип формирования абразивно-воздушной смеси. В напорных аппаратах магистраль сжатого воздуха разделяется на две: одна идет непосредственно в сам резервуар, где содержится абразив, а вторая соединяется с аппаратом на выходе, где находится специальный затвор, который регулирует подачу дроби. Дробь под давлением выдавливается через специальный затвор и смешивается с потоком сжатого воздуха из обходной магистрали. За счет этого достигается больший разгон частиц абразива, соответственно быстрее и ,главное, гораздо интенсивнее происходит очистка поверхности.

Общий корпус

Общий корпус кабины соединяет все навесные детали, электрику, пневмоуправление и прочее. Он должен быть максимально удобным для использования. Отверстия для рук в корпусе кабины не должны располагаться  слишком низко или высоко, расстояние между отверстиями должно быть на ширине ваших плеч. Отверстия для рук не должны быть узкими. Проверено — удобный диаметр прорезей от 16 до 20 мм, так как под этот диаметр выпускаются специализированные камерные перчатки. Делая прорези для рук, Вы не должны забывать, что необходимо будет использовать камерные перчатки, которые будут защищать руки от рикошета абразива, и эти перчатки надо будет как-то крепить. Мы рекомендуем сделать фланцы, на которые можно будет надевать перчатки, прижимая их обычным хомутом. В верхней части (чаще всего) должна располагаться воздушная заслонка, через которую в кабину из помещения будет поступать воздух без пыли.

Освещение

Старайтесь разместить освещение так, чтобы избежать образования темных зон. Обязательно закройте лампу, лучше пластиковым кожухом. Это позволит избежать попадания рикошетящего абразива в лампу и защитит электронные контакты от попадания пыли и абразива. Чтобы максимально сохранить прозрачность лампы, подложите сетку с максимально мелкой ячейкой снаружи пластового кожуха лампы. Также этот способ существенно продлит срок службы смотрового окна, при этом не мешая обзору.

Принцип работы самодельной камеры для пескоструйной обработки

Принцип работы довольно прост: сжатый воздух из воздушного компрессора смешивается с абразивом, через пистолет или специальное сопло подается на поверхность, благодаря чему происходит интенсивная очистка поверхности от различных типов загрязнений: ржавчины, окалины, краски и пр. Отработанный абразив с элементами загрязнений (отбитая краска, окалина и пр. ) проваливаются сквозь решетчатый пол. Далее, если у вас простая камера без автоматической рекуперации, то необходимо достать и просеять использованный абразив, отделить мусор, и повторно его засыпать в бункер. Во время работы образовавшаяся пыль будет удаляться с помощью вентиляции.

Как выбрать нужный тип конструкции пескоструйной камеры?

Последняя вещь, которая поможет вам определиться с тем, какая камера вам нужна – понимание того, что будет обрабатываться в вашей кабине. Если вы планируете чистить автомобильные диски – вам нужна только напорная камера, в противном случае очистка будет очень-очень медленной. Если вы планируете изредка производить бытовую очистку деталей – вам вполне подойдет эжекторная камера. Если у вас большой объем работы – вам потребуется напорная камера, еще и с автоматической рекуперацией абразива.

Полезный совет

Если Вы планируете использовать пескоструйную камеру как хобби – вы можете собрать её сами. В случае, если Вам требуется выполнять большой и постоянный объем работ – лучше купить уже полностью готовую пескоструйную камеру, над конструкцией которой работали профессиональные инженеры.
