Ваз 2114 датчик скорости на что влияет: описание, расположение, признаки неисправности и ошибки

Функции и принцип действия

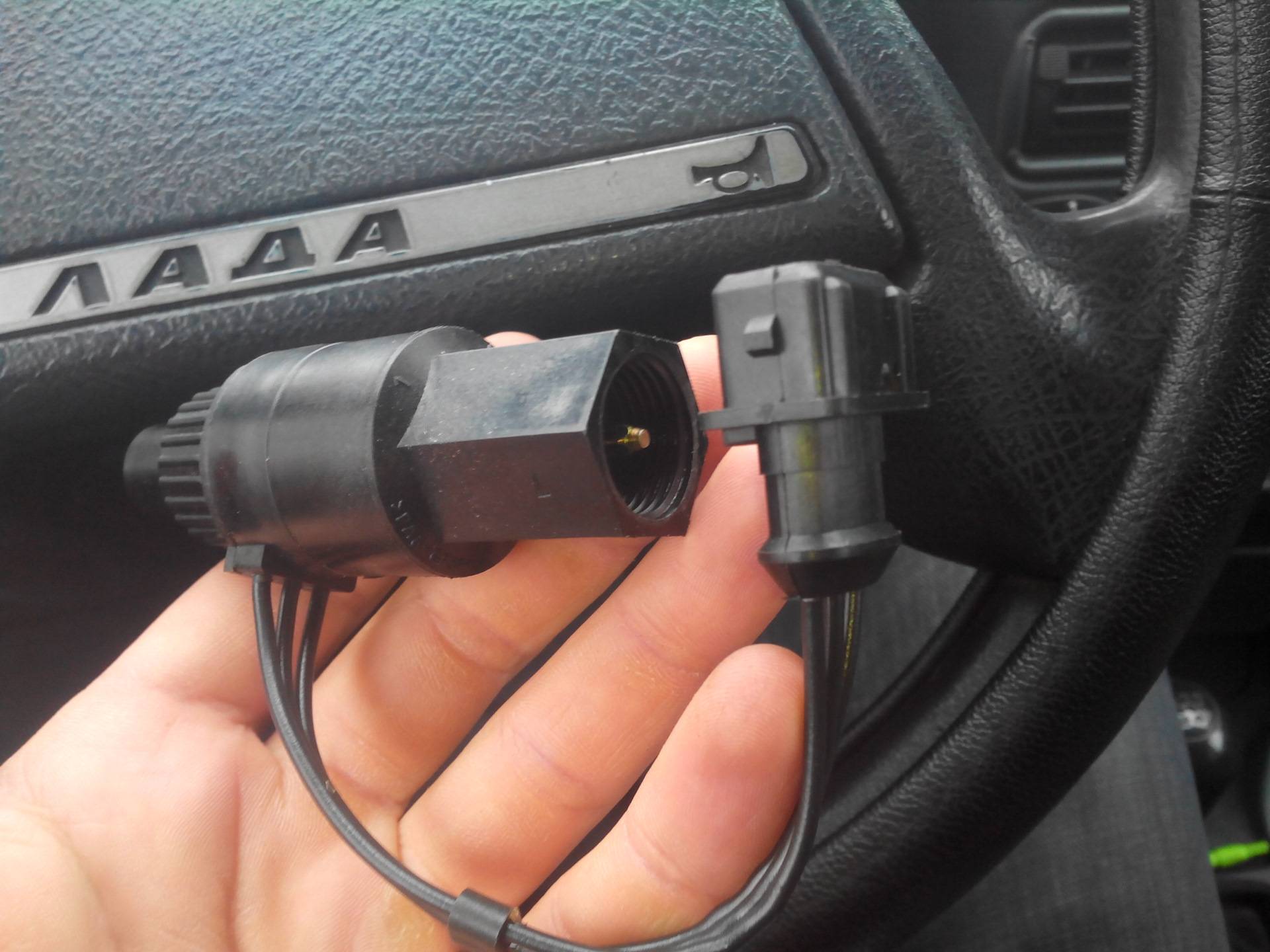

Датчик скорости ВАЗ 2114 или как его часто называют датчик спидометра, выполняет не только функцию передачи данных о скорости авто.

Разумеется, это основная его опция, но в целом ДС предназначен для выполнения следующих задач:

1. Передача данных на устройство спидометра ВАЗ 2114, в результате чего водитель всегда может знать, с какой скоростью он движется.
2. ДС поддерживает наиболее оптимальную работу датчика холостого хода.
3. Также устройство передает информацию на ЭБУ, что позволяет поддерживать наиболее оптимальные обороты с учетом изменения режимов езды.

Лежащий в основе принципа работы эффект Холла означает, что ДС работает по принципу взаимодействия магнитного и электрического поля. Это взаимодействие способствует появлению напряжения Холла на полупроводниковой пластине разности потенциалов. Когда автомобиль движется, напряжение преобразуется в специальный импульс, передающийся, в свою очередь, на контроллер. В соответствии с интервалом времени между сигналами ДС производит расчет скорости передвижения (автор видео — канал REMONTYCA).

Ошибки и признаки неисправности

О поломке ДС водителю может сообщить блок управления.

Если в работе регулятора зафиксированы поломки, на приборной панели могут появляться такие ошибки:

• Р0500 — нет сигнала от регулятора;
• Р0503 — сигнал от ДС прерывается.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема ДС или повреждении его проводки. Это вполне нормально, особенно если учесть, что трансмиссия испытывает большие вибрации во время работы авто.

Но иногда на приборке и не показываются коды ошибок, в этом случае будет полезно знать, какие признаки неисправности характерны для вышедшего из строя ДС:

1. Плавают обороты двигателя, особенно на холостом ходу, в некоторых случаях мотор может самопроизвольно глушиться, если педаль газа не нажата.
2. Спидометр автомобиля отказывается работать или работает неустойчиво.
3. Увеличивается расход горючего.
4. Мощность силового агрегата в целом падает (автор видео о причинах неисправности регулятора и диагностике — канал Автоэлектрика ВЧ).

Проверка работоспособности

Если вам интересно, как проверить датчик скорости, то диагностика может быть проведена несколькими способами.

Первый:

1. Установите рычаг КПП на пятую передачу и поставьте на домкрат переднее колесо.
2. От контроллера следует отключить штекер, для этого необходимо просто сдавить фиксаторы и отсоединить фишку.
3. Используя провод, соедините ДС с аккумулятором и вольтметром.
4. Раскрутите колесо. Если ДС рабочий, то вы сможете увидеть, как изменяются импульсные сигналы — от 0.5 до 10 В.

Второй метод в целом такой же, только вместо вольтметра можно использовать контрольную лампу. Когда колесо вращается, при работоспособном ДС лампа должна моргать. Еще один способ — монтаж заведомо рабочего датчика и проверка работоспособности двигателя с ним.

Инструкция по замене

Подробная инструкция по замене с фото приведена ниже:

1. Сначала откройте моторный отсек и отключите аккумулятор. Для большего удобства необходимо снять гофру воздуховода.
2. После того, как вы получите доступ к ДС, нужно отсоединить от него штекер с проводами.
3. Теперь необходимо осторожно повернуть корпус устройства против часовой стрелки, после чего ДС можно демонтировать.
4. Если у вас есть сомнения касательно исправности привода регулятора, пи помощи ключа на 10 необходимо выкрутить гайку, фиксирующую девайс. Используя отвертку с плоским наконечником, нужно поддеть корпус привода ДС.
5. Осторожно извлеките вышедший из строя привод и замените его на новый. Как видите, в целом схема подключения регулятора довольно простая.
6. Теперь можно произвести монтаж нового регулятора. Сделав это, подключите к нему штекер с проводами и не забудьте включить аккумулятор. Сам проводок необходимо надежно зафиксировать, чтобы впоследствии у вас не возникло проблем с эксплуатацией ДС.

Фотогалерея

Больше фото о замене представлено ниже. Как видите, в целом процедура замены достаточно простая, никаких специфических знаний для этого не потребуется, поэтому поменять ДС в домашних условиях вполне возможно.

Видео «Наглядная инструкция по замене ДС в домашних условиях»

Наглядная видеоинструкция по самостоятельной замене регулятора своими руками приведена ниже (автор ролика — канал Глазс Сзалг).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Датчик скорости

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Содержание

1. Признаки неисправности датчика скорости
2. Причины неисправности датчика скорости
3. Как проверить датчик скорости на ВАЗ-2109
4. Первый способ
5. Второй способ (без демонтажа)
6. Третий способ (без мультиметра)
7. Замена датчика скорости на ВАЗ-2109

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление, чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

1. от датчика отсоединяется импульсный провод;
2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
3. вывешивается колесо;
4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Датчик скорости ВАЗ-2114: замена и методы диагностики своими руками — общество

Содержание

• Как работает датчик?
• За что отвечает датчик скорости?
• Как определить неисправен ли датчик
• Внешние признаки поломки
• Диагностика датчика
• Замена

На автомобилях ВАЗ-2114 очень важен датчик скорости. Именно с его помощью регулируются состав топливной смеси и угол опережения зажигания. А также при наличии гидроусилителя руля — включения и отключения этого механизма.

В автомобилях с карбюратором использовалась кабельная система передачи данных о скорости. В инжекторных машинах используются датчики, генерирующие электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как работает датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, монтировались в приборную панель. Спидометр приводился в движение механической передачей вращения. Это очень неудобно, так как вся система все равно продолжала функционировать на механических устройствах. Сенсоры второго поколения были намного лучше.

Механической трансмиссии уже не было, но был один недостаток — {textend} соединение с механической коробкой производилось с помощью шестерни. Она была очень ненадежной, часто выходила из строя. Третье поколение датчиков использовало приборы на эффекте Холла. Они надежнее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 устанавливается непосредственно на коробку передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 соединен с электронным микроконтроллерным блоком управления и спидометром. Исправный датчик выдает сигнал, и его значение зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и мониторинге работоспособности. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Не исключено, что поломка кроется в нем.

Как определить неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее. Всего ошибок две:

1. P0503 — Прерван сигнал {textend} от датчика скорости. Не исключено, что причиной такого поведения является плохой контакт в соединительных проводах.
2. P0500 — {textend} вообще нет сигнала от датчика скорости. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Перед заменой датчика обязательно убедитесь в исправности всех проводов, соединяющих его с системой.

Внешние признаки поломки

Вы также можете заметить следующие признаки, характерные при поломке датчика скорости:

1. Значительно снижается мощность двигателя.
2. Расход бензина увеличивается, и заметно.
3. Обороты холостого хода двигателя нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
4. Спидометр не работает или работает нестабильно.

Все эти признаки нельзя однозначно отнести к датчику скорости. Ведь подобные симптомы появляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Существует несколько способов диагностики. При подозрении на поломку датчика ВАЗ-2114 нужно подать напряжение на прибор, а на выходе подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше значение напряжения.

Если вы не хотите демонтировать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую передачу и постепенно крутите руль. Если напряжение увеличивается постепенно, значит, устройство исправно. Но гораздо лучше будет провести диагностику, установив заведомо исправный датчик.

Замена

Датчик скорости ВАЗ-2114 можно заменить очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок работы следующий:

1. Отсоедините минусовую клемму от аккумуляторной батареи.
2. Очистите всю область вокруг датчика на коробке передач.
3. Отсоедините блок, нажав на замок.
4. Отвинтите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

При поломке накопителя его необходимо вытащить. Для этого ключом «на 10» откручиваем гайку. Аккуратно снимите привод, следя за тем, чтобы шток не упал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод. Новый датчик скорости необходимо установить, повернув его по часовой стрелке. После этого подключите провода и проверьте.
