Датчик света заднего хода автомобиля ВАЗ 2108, 2109, 21099

За своевременное включение ламп света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 отвечает датчик света заднего хода.

Он же выключатель света заднего хода.

Датчик света заднего хода ВАЗ 2108, 2109, 21099

1. Где установлен датчик света заднего хода?

Датчик света заднего хода на автомобилях ВАЗ 2108, 2109, 21099 установлен в нижней задней части коробки передач.

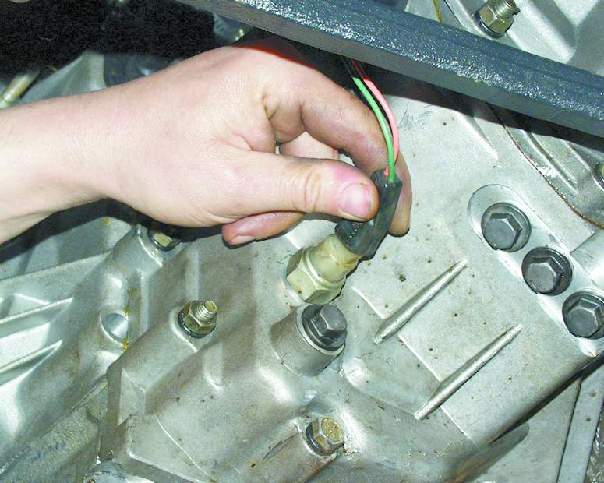

Датчик света заднего хода установлен в коробке передач ВАЗ 2108, 2109, 21099

2. Как работает датчик света заднего хода?

Датчик света заднего хода имеет подвижный контакт и два неподвижных. При включении передач переднего хода подвижный контакт всегда отжат (цепь разомкнута). При включении задней передачи шток внутри коробки поджимает подвижный контакт датчика света заднего хода, контакты замыкаются и на лампы подается напряжение. В задних фонарях автомобиля начинают светиться белые секции.

3.

Схема подключения датчика света заднего хода на ВАЗ 2108, 2109, 21099.Датчик (выключатель) света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, схема подключения

Напряжение на датчик света заднего хода подается с вывода «В+» генератора («30» — на старых генераторах), через замок зажигания. Один из выводов датчика постоянно находится под напряжением (после поворота ключа в замке зажигания). Это следует учитывать при проведении ремонтных работ на автомобиле. Электрическую цепь датчика защищает предохранитель №5 в монтажном блоке.

Провод к лампам света заднего хода тянутся через весь салон автомобиля (со стороны водительского сиденья) от фишки Х9 монтажного блока до колодок на задних фонарях (зеленый провод).

4. Неисправности датчика света заднего хода.

Контакты внутри датчика не замыкаются

Практически всегда датчик света холостого хода отказывается работать из-за коррозионного разрушения его контактов или подвисания подвижного контакта (плунжера). В результате электрический ток перестает протекать в цепи наступает «обрыв». Лампы в задних фонарях не горят.

Через датчик течет масло из коробки передач и он замыкает на «массу»

Потерявший герметичность датчик начинает пропускать масло. В такой ситуации возможно короткое замыкание в электрической цепи, так как после включения зажигания датчик всегда под напряжением. Признаком этой неисправности будет помимо не горящих ламп будет постоянное перегорание предохранителя №5 (F16 15A) в монтажном блоке. При этом в комбинации приборов не будут работать большинство ламп и приборов так как они так же «висят» на этом предохранителе.

Подробно о неисправностях света заднего хода: «Не горит свет заднего хода ВАЗ 2108, 2109, 21099».

Неисправный выключатель света заднего хода проще заменить чем отремонтировать.

5. Особенности замены датчика света заднего хода.

Особенностью замены датчика света заднего хода на ВАЗ 2108, 2109, 21099 является то, что его нужно вывернуть ключом на «22» из посадочного отверстия и максимально быстро завернуть туда новый датчик с уплотнительным кольцом (так как трансмиссионное масло начнет вытекать). Стоит немного зазеваться и помимо замены датчика придется менять или доливать масло в коробке. Более подробная инструкция самостоятельного выполнения этой работы имеется на нашем сайте в отдельной статье.

6. Применяемость выключателя света заднего хода на автомобилях ВАЗ 2108, 2109, 21099.

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется выключатель света заднего хода 2108-3710410 (ВК 55.3710), либо его аналоги разных производителей.

Примечания и дополнения

Почему именно белый фонарь — свет заднего хода? По международным правилам принято обозначение света заднего хода белыми фонарями (фонарем). Ни как не обозначать движение задним ходом можно только на гоночных автомобиля.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Датчик давления моторного масла ВАЗ 2108, 2109, 21099

— Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик указателя температуры ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099

— Датчик включения вентилятора на радиаторе ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Где находится и замена датчика заднего хода ВАЗ-2109

Некоторые автолюбители сталкиваются с неисправностью датчика заднего хода для ВАЗ-2109.

Содержание

Возможные причины неисправности

Лампы заднего хода могут перестать работать по нескольким причинам:

• неисправность;
• просто перегорел предохранитель;
• нарушение соединения «массы» с кузовом к задним фарам;
• неисправность самой лампы;
• окисление контактов в патроне;
• неполадки в электропроводке.

Читайте также:Почему медленно работают дворники на ВАЗ-2109 и что делать

Расположение

Этот датчик размещен на коробке передач. При открытом капоте или под днищем машины в нижней части со стороны левого колеса он легко просматривается. По красному проводу на него подается питание (только после включения двигателя), а по зеленому запитываются фонари заднего хода.

Читайте также: Пошаговый тюнинг фар ВАЗ-2109

Проверка

Легко проверить исправность ламп заднего хода. Нужно отсоединить подходящие к устройству провода, затем соединить их между собой (например, куском провода). Если фары загорелись, то неисправность была в датчике, и его необходимо поменять.

Частые поломки связаны с ухудшением качества изготовления датчиков. Со временем его герметичность нарушается, и масло попадает внутрь. Многие неопытные автолюбители связывают это с разными системами подачи топлива – карбюратор или инжектор. Но никакого отношения к данной неисправности это не имеет. Просто время от времени необходимо следить за состоянием датчика.

Читайте также: Где находится и неисправности датчика давления масла ВАЗ-2109

Замена

Многие задаются вопросом: где стоит менять датчик заднего хода? Конечно, проще всего отогнать машину на СТО, где произведут его замену по цене 3-4 его стоимостей. Но можно и самостоятельно поменять, ничего сложного в этом нет.

Рассмотрим пошаговую инструкцию:

1. Необходимо снять защиту двигателя, при наличии.
2. Произвести отключение электрического питания и отсоединить подходящие к датчику провода.
3. Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.
4. При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.
5. Как только он откручен, подставляем емкость для масла.
6. Очень быстро вставляем новый.
7. С помощью того же ключа закручиваем его.
8. Подключаем провода и проверяем работу фонарей заднего хода.
9. Если все работает, доливаем вытекшее масло и устанавливаем защиту.

Неисправность фар заднего хода не является критической для работы автомобиля. Но залогом безопасного движения является поддержание всего автомобиля в исправном состоянии.
