Как подключить противотуманные фары

Правильная комплектация автомобиля – залог безопасности как водителя, так и пассажиров. Частые поездки и путешествия на автомобиле становятся прямым доказательством того, как сложно автовладельцу обойтись без противотуманных фар. Даже небольшие изменения погоды могут нарушить привычное движение, если автомобиль эксплуатируется без «противотуманок».

Для их установки нужно не так уж и много: противотуманные фары, необходимые инструменты и схема подключения противотуманных фар, которая на самом деле довольно проста. Покупать качественные противотуманные фары лучше на авторынке, так как именно там специалисты посоветуют не только нужную модель, но и подскажут, как ее подключить.

Основной задачей противотуманных фар является обеспечение четкого света. Точная регулировка фар позволяет освещать путь на расстоянии до десяти метров. И этого вполне достаточно при движении на небольшой скорости даже в очень ненастную погоду. Противотуманные фары регулируются непосредственно при установке. Правильная регулировка угла падения света – залог качественного освещения дороги.

Подключить противотуманные фары несложно, главное иметь хотя бы базовые навыки работы с автомобильным инструментом и знать где и что находится.

Инструкция по подключению

Для выполнения задачи необходимо:

• Противотуманные фары,
• Реле и блок противотуманных фар,
• кнопка включения,
• Предохранитель 15 А,
• провода, изолента.

Если у вас есть опыт подключения автомагнитолы, это будет еще проще, несмотря на некоторые отличия.

Для начала нужно снять клеммы с аккумулятора и снять основную панель, под которой находится пара лампочек от подсветки регулятора духовки. Сами лампочки не нужны, а вот провода как раз наоборот. Пробежав до самого конца по проводу, можно найти двухконтактный разъем. Именно к нему должен быть присоединен первый контакт реле. Итак, первый провод нужно подключить к разъему подсветки духовки, второй к кнопке.

Затем провод необходимо подключить к реле, чтобы получить 12 вольтовую цепь от габаритов авто и контакта реле 85.

Процесс подключения нельзя назвать сверхсложным, поэтому его смогут выполнить даже новички. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборной панелью.

И, наконец, самое главное — это противотуманные фары. Каждый из них имеет два провода: плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и отправить на аккумулятор. После этого поднимите их на реле, чтобы не было видно проводов, а затем подключите к разъему под 30-м номером. Минус идет на корпус. А теперь можно убедиться, что противотуманки работают. Не стоит сразу собирать конструкцию, важно убедиться, что все работает и достаточно надежно подключено, нигде не замыкает. Защитите оголенные провода изолентой. И все это!

Если не работают противотуманные фары, возможно, неправильно подключены разъемы реле, которое при правильной установке должно издавать щелчки. Устранение неполадок в этом случае спасет положение.

На сегодняшний день существуют некоторые правила, связанные с установкой противотуманных фар. Они прописаны в ПДД. Там же есть и сама схема подключения данных фар, призванная помочь неопытному водителю.

Установка и требования к ней

Четкость границ пучка света вверху гарантирует отличную освещенность пути, иными словами, распространение света должно быть выше горизонтальной плоскости. Фары следует устанавливать непосредственно на днище автомобиля, так как за счет этого между туманом и светом получается некая прослойка, обеспечивающая хорошее освещение.

В том случае, если схема подключения предполагает оснащение нижней части автомобиля фарами, потребуются заглушки. Представляют собой защитные решетки, предохраняющие фары от ударов камнями, палками и прочих неприятностей, угрожающих безопасности фар во время движения. Заглушка защитит детали при любых обстоятельствах.

Важно постоянно следить за чистотой установленных фар с полировкой. Это продлевает срок службы оборудования и делает рассеивание света более четким.

Таким образом, правильное соблюдение описанных правил позволит вам самостоятельно установить противотуманки, не тратя деньги и не ожидая очередей на СТО.

Видео

Как установить ПТФ на ВАЗ 2109 можно посмотреть в следующем видео:

Подключение ПТФ без кнопки. Как установить противотуманные фары

Неблагоприятные погодные условия отрицательно сказываются на безопасности дорожного движения… Они ухудшают видимость и ограничивают обзор водителю, затрудняя ему правильную и своевременную оценку дорожной обстановки. Важную роль в обеспечении безопасности в условиях плохой видимости играет система оптической световой сигнализации автомобиля.

На данном авто в противотуманки ах установлен ксенон

Зачем автомобилю противотуманки?

Фары, габаритные огни и сигнальные стоп-сигналы, составляющие оптическую систему, выполняют свои специфические функции по обнаружению автомобилей на дорогах и вождению в ночное время. Помимо них, на многие автомобили также устанавливаются противотуманные фары. Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по прямому назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждены, что эти фары должны иметь только желтые стекла или светофильтры, хотя Правилами предусмотрено, что светофильтры противотуманных фар могут быть окрашены в белый или желтый цвет. Они считают, что желтый свет распространяется в тумане дальше, чем обычно. На самом деле цвет мало влияет на дальность распространения света в тумане.

В противотуманных фарах большую роль играет правильное направление светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, расположенный низко над поверхностью дороги и направленный вдоль нее. Известно, что туман редко достигает земли.

Поэтому и получается, что туман как бы подсвечивается фарами снизу.

При этом дорога освещена, а остальное пространство скрыто в тени тумана. Так, борьба с запотеванием осуществляется за счет особого распределения светового потока. Желтый и белый свет имеют в своем спектре максимальную интенсивность световой энергии, по сравнению с которой плотность энергии в красном, зеленом, синем, фиолетовом свете значительно ниже.

Даже самые правильно выставленные противотуманки обеспечивают видимость дороги в тумане не дальше десяти метров. Но и этого вполне достаточно, так как в тумане машины движутся с предельно малыми скоростями. Преимущество этих фар перед обычными фарами заключается в том, что они также освещают обочину дороги, позволяя видеть боковую разметку на дорогах.

Можно включать их во время движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче стоп-сигнала и габаритных огней, и позволяет водителю раньше заметить машину в тумане туман.

Эта лампа, как и дальний свет обычных фар, должна включаться вне зависимости от времени суток, если на дорогу опускается туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и в нормальных условиях в темное время суток. Например, они крайне полезны в тёмное время суток на узких горных серпантинах и извилистых лесных дорогах, когда нужно постоянно следить за обочиной. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом фар. Это улучшает видимость дороги и обочины. Правильное использование имеющихся на автомобиле осветительных приборов позволит вам уверенно ориентироваться в сложных погодных условиях.

Установка противотуманных фар

Правильная установка фар оказывает решающее влияние на эффективность их использования по назначению. Они крепятся в нижней части переднего бампера, на высоте не менее 25 см от дорожного полотна. Количество фар должно быть две – по одной с каждой стороны на одинаковом расстоянии от краев автомобиля (не далее 40 см от продолжения внешнего рассеивателя). Оптимальное расстояние между противотуманными фарами 120 см.

Благодаря тому, что световой поток противотуманных фар четко ограничен у верхней кромки, свет от них не падает на микроскопические капельки тумана перед глазами водителя и не отражается от них, создавая непроницаемая белая стена света, как получается при включении основных фар.

Еще кое-что полезное для вас:

Как подобрать «противотуманки»

1. По цвету. Стекло на противотуманных фарах должно быть молочного или желтого цвета. Оптические лучи этого спектра хорошо рассеиваются в туманной среде. Приобретая фары с красным или синим стеклом, вы рискуете нарваться на штраф от инспекторов ГИБДД, так как их нельзя устанавливать впереди автомобиля. Следует иметь в виду одну особенность относительно использования ламп — в фарах с желтым фильтром лучше использовать лампы белого света, а в фарах с белым фильтром лучше использовать желтые лампы.
2. По маркировке. При выборе фары обратите внимание на ее маркировку, в которой наличие буквы «Е» с одной или двумя цифрами в кружке означает, что она сертифицирована одной из европейских стран (цифры обозначают код европейского государства). За этим символом следует буква латинского алфавита, обозначающая тип и назначение фары. Буква «В» выбрана для противотуманных фар. В качестве источника света в основном используются галогенные лампы категорий Н2, Н4 с одной нитью накала и потребляемой мощностью не более 60Вт, формирующие световой поток с широким спектром излучения.

Видео: Противотуманные фары + Дневные ходовые огни Ангельские глазки на Шевроле Соник

Виды противотуманных фар

В настоящее время существует три типа противотуманных фар, пользующихся популярностью у автомобилистов:

1. Светодиодные противотуманные фары являются наиболее востребованными и экономичный тип фар с низким энергопотреблением и длительным сроком службы. Преимуществом светодиодных фар также является широкий спектр цветов излучения, высокий световой поток и низкий нагрев фар.
9Ксеноновые фары 0021 – самый востребованный тип у владельцев дорогих марок автомобилей. Излучаемый свет этих фар максимально приближен к солнечному, что обеспечивает хорошее проникновение тумана и снижает физическую нагрузку на глаза водителя. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, потребляют меньше электроэнергии.
2. Галогенные противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться повышенным спросом у автомобилистов, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».

Правильная комплектация автомобиля – гарантия безопасности как водителя, так и его пассажиров. Даже незначительные изменения погоды могут снизить видимость во время вождения, что делает вождение опасным для всех участников дорожного движения, включая водителя.

Зачем нужны противотуманные фары на автомобиль

В плохую погоду, в снежную или дождливую погоду свет дальних и ближних фар рассеивается, создавая пелену, усложняющую обзор водителю. Установка противотуманок – лучшее решение для улучшения видимости на дороге, как ночью, так и в плохую погоду. Основное назначение этих фар – обеспечивать свет. При правильной настройке противотуманные фары могут освещать до 10 метров дороги перед вами и до 5 метров по бокам. Базовая комплектация Многие автомобили не предусматривают такой апгрейд, но вы можете самостоятельно укомплектовать автомобиль противотуманными фарами с наименьшими затратами.

Принцип подключения противотуманных фар

Для оснащения автомобиля противотуманными фарами потребуются:

• провода;
изолента
• ;
• противотуманные фары;
• кнопка питания;
• блок реле и противотуманных фар;
Предохранитель
• (15 ампер).

Если на бампере автомобиля нет специальных мест для противотуманных фар, их нужно просверлить самостоятельно в симметричных местах, либо купить фары, которые просто прикручиваются к бамперу.

Автомобиль необходимо загнать на эстакаду и отключить массу от аккумулятора, чтобы не произошло короткого замыкания во время ремонтных работ.

Инструкция по установке противотуманок на автомобиль через реле.

• Необходимо снять основную панель, под которой находятся лампочки подсветки регулятора духовки. Луковицы можно отложить, дальше они не понадобятся.
• Теперь нужно найти двухконтактный разъем. Он расположен на конце провода подсветки. Вам нужно будет провести по нему рукой, чтобы найти нужную деталь.
• Первый провод от реле подключаем к двухконтактному разъему, а второй подключаем к кнопке включения ПТФ.
• Чтобы установить 12 вольтовую сеть от габаритов и 84 контакта в системе нужно будет провести провод к реле. Реле можно убрать в любое удобное для водителя место — за приборной панелью или под ней, под обшивкой кузова, в блоке предохранителей и т.п.

Если вы сами подключали магнитолу, проблем быть не должно. Принцип подключения хоть и не идентичен, но похож.

• Теперь нужно провести 87 пин к аккумулятору под педалями или по проводке в моторный отсек.

• Протягиваем контакт номер 86 ​​для заземления на кузов.
• Противотуманные фары имеют два провода — минус и плюс. Последние («плюс») нужно будет соединить между собой и отправить на аккумулятор.
• Затем нужно отправить их на реле и подключить к разъему под номером 30.
• «Минус» направлен на тело.
• Необходимо обмотать изолентой все оголенные провода и проверить надежность соединений.

Если противотуманки не работают, проверьте правильность подключения разъемов реле. При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от отопителя салона. Также можно подключить от грелки заднего стекла. Для этого потребуется использовать провода от кнопки обогрева заднего стекла для подачи питания. Принцип подключения такой же, как описано выше, только с использованием другого источника питания

В первом варианте противотуманки будут работать вместе с габаритами, а «подзарядка» от кнопки обогрева заднего стекла предполагает работу этих фар от замка зажигания. Второй вариант лучше подходит для дневной езды, так как вместо ходовых огней можно использовать противотуманки, не считая габаритов.

Особенности установки противотуманок

• Установка противотуманных фар должна производиться строго в днище автомобиля, поэтому, если в вашем автомобиле нет специального места для них, разместите их как можно ближе к дороге . Таким образом, между туманом и светом получается «прослойка», обеспечивающая хорошую видимость водителю. Не устанавливайте противотуманные фары выше фар.
• Необходимо содержать фары в чистоте, также можно защитить их специальными защитными решетками, которые уберегут их от ударов камнями, палками и т.п.
• Во избежание запотевания или помутнения стекол рекомендуется раз в несколько месяцев полировать специальным раствором. Эта процедура особенно актуальна для водителей, которые часто ездят по песку. Вам также может понадобиться такая обработка стекол после зимы.

Настройка противотуманных фар

После завершения установки противотуманных фар необходимо убедиться в их работоспособности, после чего приступать к регулировке.

• Припаркуйте автомобиль на ровной поверхности перед гаражом, воротами или стеной.
• Проверьте давление в шинах — оно должно быть одинаковым.
• Измерьте расстояние от земли до центра фары.
• Отнимите от этого значения 5 см и начертите на стене полосу на расстоянии, соответствующем полученному значению.
• Включите противотуманные фары и переместите их так, чтобы верхняя линия светового потока находилась на нарисованной линии.

Для установки противотуманок не нужно иметь особых навыков, нужно купить комплект качественных фар и запастись инструментами. Установку противотуманных фар можно выполнить самостоятельно, главное четко следовать инструкции. Противотуманные фары значительно улучшают видимость на дороге в темное время суток и плохую погоду. Оснастив свой автомобиль таким элементом, вы не только упростите себе передвижение, но и другие автомобилисты будут вас лучше видеть.

Большинство автолюбителей понимают, насколько важны противотуманные фары. В наше время они очень актуальны, так как минимальные изменения метеорологических условий могут серьезно ухудшить видимость на дороге. Для того чтобы обеспечить максимальную безопасность передвижения, необходимо купить необходимое оборудование, найти подходящие инструменты и схему подключения противотуманных фар.

Купить противотуманные фары можно в одном из местных автосалонов или воспользоваться услугами интернет-магазинов. Стоит отметить, что во многих случаях оптимальным решением будет установка штатных противотуманок, с которыми можно ознакомиться у официального представителя производителя вашего автомобиля. При этом новые противотуманные фары будут гармонировать с другими элементами передней части автомобиля. В комплекте с такой оптикой, как правило, поставляется схема подключения противотуманных фар.

Зачем нужны противотуманные фары

Основная задача противотуманной оптики — максимально точно подавать свет. Это может существенно повлиять на уровень освещения. дорожное покрытие. При правильной настройке противотуманных фар можно осветить около 10 метров дороги, что вполне достаточно для движения в условиях недостаточной видимости (при соответствующей скорости).

Подробнее о том, как это делается, читайте в нашей статье.

Стоит отметить, что регулировать фары лучше сразу после их установки на автомобиль. Советуем уделить этому вопросу достаточно внимания, так как от правильной регулировки противотуманных фар зависит ваша безопасность!

Установка и подключение противотуманных фар

Подключение противотуманных фар совсем не сложно. Необходимо иметь базовые навыки использования соответствующего инструмента, а также понимать, где находятся основные части автомобиля. В противном случае рекомендуем воспользоваться помощью профессионала.

Для установки противотуманок необходимо подготовить:

• противотуманные фары;
• Реле и блок противотуманных фар;
• предохранитель 15А;
изолента
• ;
• провода;
• ключ включения противотуманных фар.

Порядок подключения противотуманных фар следующий:

1. Сначала снимаем центральную панель в машине. Под ним нужно найти лампочки подсветки контроллера отопителя салона. Вам нужно найти 2-контактный разъем, к которому следует подключить первый контакт реле противотуманных фар.
2. Подключаем первый провод к вышеупомянутому разъему, а второй подключаем к кнопке включения противотуманных фар.
3. Подключаем провод к реле, в результате чего образуется электрическая цепь, напряжение которой будет 12 В. Она соединит габариты автомобиля и 85-й контакт реле. Как видите, подключение реле противотуманных фар — очень простая процедура.
4. Подключаем 87-й контакт реле, протянув кабель под педалями к аккумулятору. Не забудьте установить предохранитель, причем сделать это нужно как можно ближе к автомобильному аккумулятору.
5. 86-й контакт реле должен быть подключен к кузову автомобиля.
6. В конце подключается сама оптика. От каждой фары идет минусовой и плюсовой провод. Минус нужно кинуть на кузов, а плюсы обеих противотуманных фар соединить и подключить к 30-му контакту реле.

В конце нужно просто убедиться, что противотуманные фары подключены правильно и включаются после нажатия кнопки в салоне.

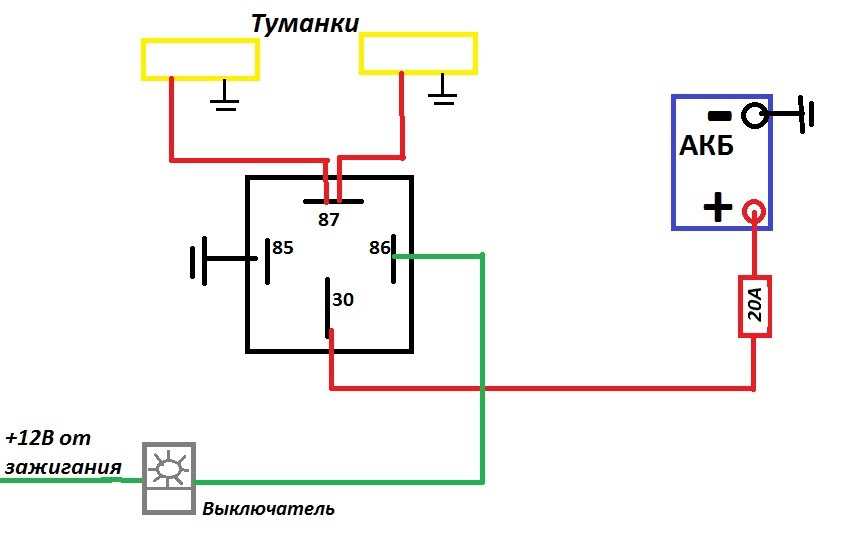

Вот так выглядит схема реле противотуманных фар:

Сегодня необходимо соблюдать некоторые правила установки противотуманных фар, с которыми можно ознакомиться в PDR. Именно там содержится актуальная информация по установке и тестированию противотуманного оборудования. Один из оптимальных вариантов действий – обратиться к специалисту, который сможет быстро и наилучшим образом отрегулировать оптику. Кроме того, советуем всегда придерживаться схемы подключения противотуманных фар, чтобы избежать неприятностей.

Для оптимального освещения дороги противотуманные фары имеют определенную границу светового луча вверху, а это значит, что свет должен распространяться выше горизонтальной плоскости. Фара устанавливается в днище автомобиля. В некоторых случаях может потребоваться использование специальных заглушек, обеспечивающих надежную защиту противотуманных фар от механических воздействий.

Не забывайте содержать противотуманки в чистоте, периодически проверяя их состояние. На этом мы завершаем нашу статью о том, как выглядит схема подключения противотуманных фар.

Номинал предохранителя на этой диаграмме выбирается исходя из мощности подключенной нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт каждая. Тогда ток в цепи будет равен 55 Вт * 2/12В = 9,1 А. Предохранитель берем с небольшим запасом, т.е. 15А.

Но такая схема в чистом виде не подходит для подключения противотуманок. Обращаем внимание на Правила, в которых сказано, что ПТФ следует включать только после включения габаритных огней. Соответственно, схему нужно немного изменить, и выглядит она так:

Здесь же будет работать индикация включения противотуманных фар, т.е. лампа будет загораться при включении ПТФ.

Единственное, что не отражено на схеме, это подсветка самой кнопки при включении габаритов. А вот на некоторых кнопках, в том числе и на старых ВАЗ 2108, он просто отсутствует. А если надо, и кнопка позволяет сделать подсветку, то это очень просто сделать подав плюс на один контакт лампы подсветки с любого провода на котором появляется напряжение при включении габаритов (подсветка панели , соседняя кнопка), а другой подключив к земле.

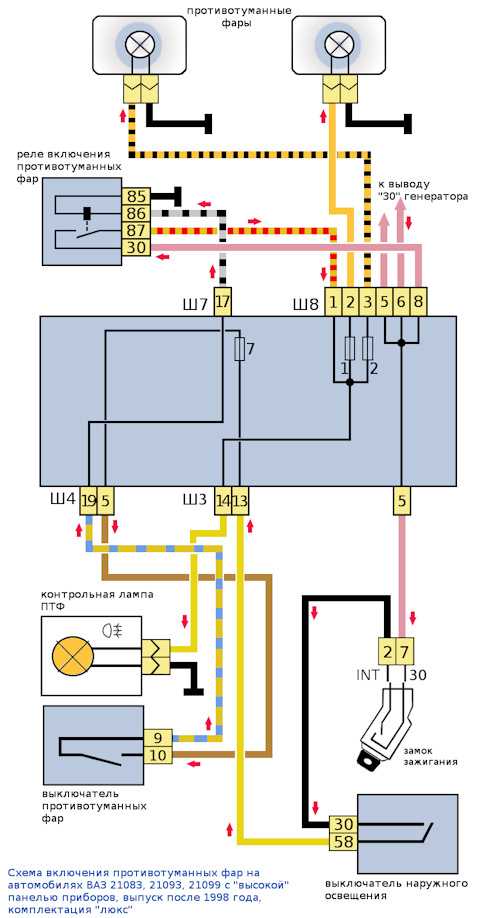

Ну и напоследок приведу пару типовых схем подключения ПТФ на ВАЗ 2108 и 2109, может кому пригодится!.

Фары (ближний и дальний), предусмотренные производителем, освещают дорогу и позволяют управлять автомобилем даже в темное время суток. В обычных условиях они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана ухудшается видимость. В такой ситуации может потребоваться дополнительное освещение – противотуманные фары. Каковы особенности этих устройств? Как установить противотуманные фары? Какие требования указаны в ПДД? Рассмотрим эти пункты подробнее.

Для чего нужны противотуманные фары?

Основным недостатком ламп дальнего и ближнего света является большой объем луча. При движении в туман, дождь или снег лучи ударяются о частицы воды и затем рассеиваются. В результате образуется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Чтобы избежать описанного эффекта, световой пучок должен быть ограничен сверху, то есть «обрезаться» по горизонтали. Это означает, что выше определенного предела световой пучок не поднимается. Кроме того, она должна быть достаточно широкой, чтобы освещать обочину. Соблюдение этого требования гарантирует нормальную видимость даже в туманную погоду. При этом свет не отражается от капель воды, а как бы распространяется по поверхности дороги.

Почему это работает? Не секрет, что туман не над самой дорогой, а на некотором расстоянии от поверхности. Именно этот «слой» освещают специальные лучи. Главное, чтобы источник света был установлен как можно ниже. Как было сказано в начале статьи, стандартный ближний и дальний свет не эффективны из-за их высокого расположения. Спасает только установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно поставить противотуманные фары

Установка дополнительного освещения будет эффективна только в одном случае — при строгом соблюдении правил установки. Важно, чтобы крепление и регулировка противотуманного оборудования производилась с учетом действующих требований, прописанных в ГОСТ и ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманные фары, чтобы обеспечить достаточное освещение в плохую погоду? Начать стоит с ГОСТ № 8769-75. В нем прописаны основные требования к установке противотуманных фар. Среди них:

• Количество осветительных приборов – два.
• Расстояние от боковой части кузова до внешнего края фары 0,4 метра.
• Расстояние от поверхности дороги до нижней части осветительного прибора 0,25 метра.
• Рефлекторы (световые отверстия) противотуманных фар должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
• Углы обзора ПТФ должны быть от +15 до -10 градусов — по вертикали и от +45 до -10 градусов — по горизонтали. В пределах этих углов излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях производитель позаботился о правильной установке противотуманной фары. Так, на бамперах многих моделей есть специальные крепления для ПТФ. Если фары не установлены, в специальные отверстия вставлены заглушки. В таких ситуациях вопрос, как установить противотуманки, вообще не стоит. При появлении необходимости в противотуманных фарах достаточно демонтировать заглушки и установить источники света.

Почему не горят противотуманные фары, о причинах и способах устранения этой неисправности — .

Но это не всегда так везет. Если производитель не подготовил места для монтажа ПТФ, автовладелец вынужден решать вопрос лично. При этом установку противотуманок нужно проводить с учетом жестких требований к установке и подключению. Только при соблюдении установленных норм можно быть уверенным в эффективности осветительных приборов и их способности бороться с туманом. После установки противотуманных фар производится регулировка, задача которой установить правильный угол падения светового луча на дорожное покрытие.

Какие существуют варианты подключения противотуманок

Сегодня используется несколько способов установки. противотуманные устройства . Самый безопасный и простой вариант – подключить ПТФ к уже подключенным проводам. На такую ​​ситуацию производитель уже продумал и реализовал электрическую схему – реле, разъемы для подключения, выключатель, предохранительную вставку и провода. Автовладельцу осталось немного – установка противотуманных фар и их соединение с существующей проводкой.

Описанный способ актуален для автомобилей, которые поставляются в полной комплектации. Владелец покупает новые противотуманные фары, взамен уже имеющихся приборов или доставляет осветительные приборы (если они не были установлены на заводе). Но, прежде чем устанавливать противотуманки, стоит проверить их соответствие модели автомобиля, а именно разъем подключения и особенности установки.

Если в автомобиле не предусмотрена электрическая схема для подключения ПТФ, вам придется сделать это самостоятельно. Для решения проблемы стоит подготовить:

• Противотуманные фары.
• Переключатель.
• Провода с медной изоляцией.
• Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и соединение их с габаритными огнями. Но проводка этой схемы не рассчитана на ток, который потребляет ПТФ, из-за чего сгорает плавкая вставка (предохранитель). Задача последнего — защитить цепь питания от возгорания, в случае короткого замыкания проводки.

Номинальный ток предохранителя необходимо рассчитывать с учетом мощности источников света. Например, если мощность одной лампы 60 Вт, номинальный ток для пары противотуманных фар рассчитывается следующим образом:

Номинальный ток (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2/12 = 10 Ампер.

При покупке предохранителя стоит брать аппарат с запасом. В нашем случае подойдет плавкая вставка с Iном=15 Ампер.

Особенности схемы подключения

Знать, как установить противотуманки и выполнить эту задачу – это только полдела. Теперь купленные устройства должны быть правильно подключены.

ПЕРВЫЙ СПОСОБ

Самый простой вариант — запитать ПТФ напрямую от аккумулятора, врезав выключатель в цепь. Каждая фара имеет два контакта, через которые осуществляется питание ламп. Один контакт, от каждой фары, подключается к этому же проводу, а провод соединяется с массой болтовым соединением. Сам корпус подключается к минусу аккумулятора.

Но предпочтительнее подключить этот провод не к массе, а к минусовой клемме аккумулятора. Этот вариант более безопасный, поскольку исключается риск потери контакта в случае коррозии или плохой фиксации болтов.

В распоряжении остается еще один контакт, на каждой фаре, который подключается к плюсовой клемме аккумулятора. Для упрощения схемы еще не использованные контакты на двух ПТФ сначала объединяют, а затем выводят на контакт реле № 87. При этом монтаж осуществляется с учетом следующих правил:

• тридцатый» контакт подается на предохранитель, а после него — на «плюс» аккумуляторной батареи.
• «Восемьдесят шестой» контакт соединяется с «минусом» аккумулятора или, как вариант, болтом соединяется с кузовом автомобиля.
• «Восемьдесят пятый» контакт подключается к «плюсу» блока питания. При этом провод должен проходить через выключатель и предохранитель, который используется в цепи «тридцатого» контакта.
