Ваз 2109 не работают поворотники работает аварийка: Не работает аварийка на ВАЗ 2109

Содержание

причины, диагностика и что делать. Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Не секрет, что схемы аварийной сигнализации и сигналов поворота связаны между собой, ведь первую и вторую функцию выполняют одни и те же фары. Если не работают поворотники, а аварийка выполняет свои задачи, или же оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Чем может быть вызвана неисправность? Причин несколько:

  • Перегорел предохранитель. Проблема считается наиболее распространенной. Если в автомобиле установлено реле, которое переключает сигналы аварийной сигнализации и поворотников, то причина может быть в нем. Учтите, что деталь может крепиться как в основном блоке предохранителей, так и отдельно от него — здесь все зависит от модели автомобиля. Чтобы отыскать устройство, используйте схему.
  • Перегорела лампочка. Это еще одна причина, почему не работают поворотники и аварийка.
  • Замыкание в проводке. При подаче команды на включение, сигналы могут путаться. К примеру, водитель активирует аварийный сигнал, а срабатывают поворотные огни, или наоборот. При наличии замыкания, оптика может и вовсе не среагировать на действия автовладельца. Чтобы диагностировать поломку, нужен тестер и базовые знания электрической части.
  • Поломка переключателя под рулем или кнопки. Для выявления неисправности, необходимо проверить работоспособность этих устройств.
  • Обрыв электрической цепи. Эта поломка характерна для старых машин. Если провода проложены в местах, где имеются движущиеся детали, то возможно перетирание проводки. В результате, цепь разрывается.

Как проверить работу световых приборов своими руками?

Если не работают поворотники или аварийка, это еще не повод отчаиваться — все работы по диагностике можно сделать своими руками. Для начала, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

  • Мигания поворотов нет, но лампочки горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одной из позиций и невозможности возврата в первоначальное положение.
  • Повортники работают, но слишком медленно или в ускоренном режиме. При таких признаках, причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных устройств, важно проверить, что они соответствуют номиналу, который установлен производителем машины.
  • Реакции на команду включения нет. В этой ситуации, не работают поворотники и не срабатывают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, и более подробно поговорим о них ниже.

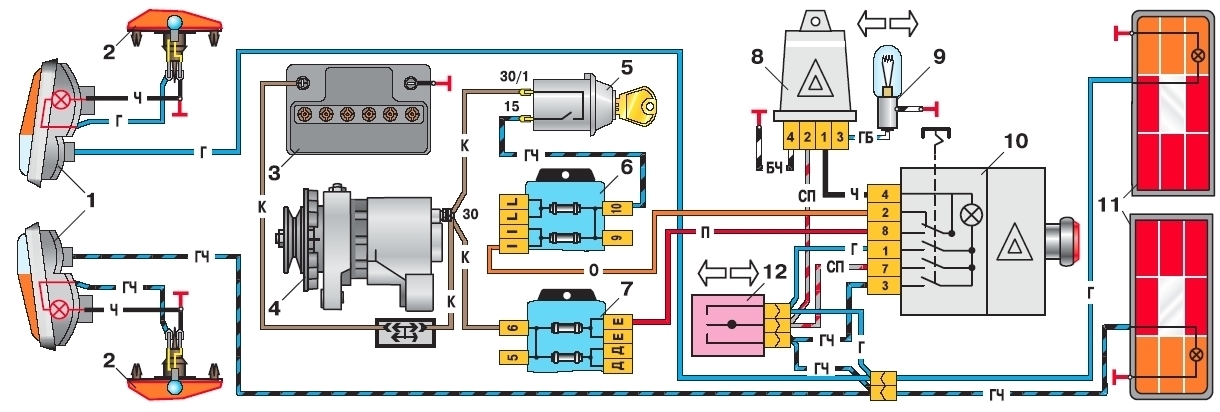

Схема подключения аварийной сигнализации и поворотов на ВАЗ (классике)

Проверка производится следующим образом:

  1. Убедитесь, что индикаторы и датчики, на приборной панели машины, работают в обычном режиме. Если этого нет, проверьте предохранители на целостность.
  2. В случае исправности всех приборов, нажмите на кнопку аварийки и проверьте свечение лампочек, в каждой из фар. Осмотрите передние и задние, а также боковые фонари (при их наличии на автомобиле).
  3. Если аварийная сигнализация, после подачи команды, не работает, убедитесь в исправности реле, а также наличии питания на выводах. Для этого, снимите реле со своего места, после чего подключите сигнальную лампу к контактам — к «плюсу» и кузову машины (или «минусу» аккумулятора). Поворачивать ключ в замке зажигания нет необходимости. Если контрольная лампа не светится, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегорание вставки плавкой. Кроме того, неисправность может крыться в плохом контакте в местах соединений.
  4. Если контрольная лампочка светится, замкните выводы реле, при помощи куска медного провода. В случае исправности остальных элементов цепи, все сигналы должны сработать.
    В ином случае, проблема кроется в реле.
  5. Если после выполненных манипуляций, лампы не горят, то причина проблемы — в кнопке, которая включает аварийную сигнализацию. Из опыта эксплуатации известно, что такая неисправность проявляется редко — чаще проблема вызвана замыканием в цепи. К слову, именно эта неисправность может стать причиной выхода из строя реле. Чтобы избежать повторных затрат, сначала устраните замыкание, а после, меняйте вышедшую из строя деталь.

В ситуации, когда аварийная сигнализация работает, можно говорить об исправности реле и предохранительного элемента. Следовательно, внимание стоит уделить самой кнопке. Для начала, проверьте «плюсовой» вывод, как в случае с реле. Для выполнения работы, зажигание и кнопку аварийки нужно включить. Далее делайте выводы:

  • Если диагностика показала, что «плюса» нет, проверьте кнопку. Достаньте ее из своего места, и убедитесь в работоспособности цепи включения. При отсутствии питания, ищите обрыв проводки, в диапазоне между кнопкой и приборной панелью.
  • Если результат проверки подтверждает наличие «плюса», замкните выводы в месте монтажа (зажигание должно оставаться включенным). Теперь активируйте сигналы поворота — левый или правый. В случае нормального свечения лампочек, поменяйте управляющую кнопку. При отсутствии питания, убедитесь в наличии напряжения на реле аварийной сигнализации. В случае отсутствия «плюса», проблема, как правило, кроется на участке электрической цепи — между блоком с предохранителями и кнопкой управления.


Как отремонтировать аварийку и указатели поворотов самостоятельно?

Если в машине не работают поворотники и лампы аварийной сигнализации, не обязательно ехать на СТО — ремонт можно произвести своими руками:

  • Если перегорел предохранитель, или поломалось реле — замените неисправные детали. При наличии замыкания, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой, поменяйте вышедшие из строя элементы.
  • При выходе из строя кнопки аварийки, замените ее. Как выполнить диагностику, рассмотрено выше.
  • Для проверки электрической цепи, используйте тестер. Если диагностика показала наличие поврежденных участков — замените в этих местах провода. В процессе прокладки проводки, избегайте ее близости с движущимися деталями кузова. Кроме того, усильте изоляцию, чтобы повысить надежность.
  • Причина в лампочках? Тогда замените неисправные источники света. Чтобы сделать эту работу в передних и задних фарах, демонтируйте защиту, отключите питающую цепь и выкрутите лампу из посадочного гнезда. Далее, установите новый источник света. Если неисправны источники света, установленные в фарах по бокам автомобиля, снимите плафон, путем поддевания его края отверткой. После этого, отключите питающий провод и достаньте деталь.
  • Если не работают поворотники, причиной может быть выход из строя подрулевого переключателя. Если этот так, разберите и проверьте устройство. Как правило, поломка объясняется низким качеством контакта или его истиранием. В последнем случае, замените переключатель, а при наличии проблем с контактами, зачистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотов и аварийной сигнализации часто связаны с низким качеством контакта. В случае окисления соединений, обработайте, их наждачной бумагой или щеткой с металлическим ворсом. Если контакты сгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

Видео: Ремонт поворотников и аварийной сигнализации

Если видео не показывает, обновите страницу или

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

  • мелкой шкуркой;
  • керосином;
  • очищенным бензином;
  • ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники.

В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

  1. Поворотники не включаются.
  2. Поворотники не выключаются.
  3. Поворотники не моргают.
  4. Поворотники горят с минимальной яркостью.

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

  • перегорел предохранитель;
  • сломались кнопки включения;
  • окислились контакты;
  • произошел обрыв в проводке;
  • вышло из строя реле;
  • перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

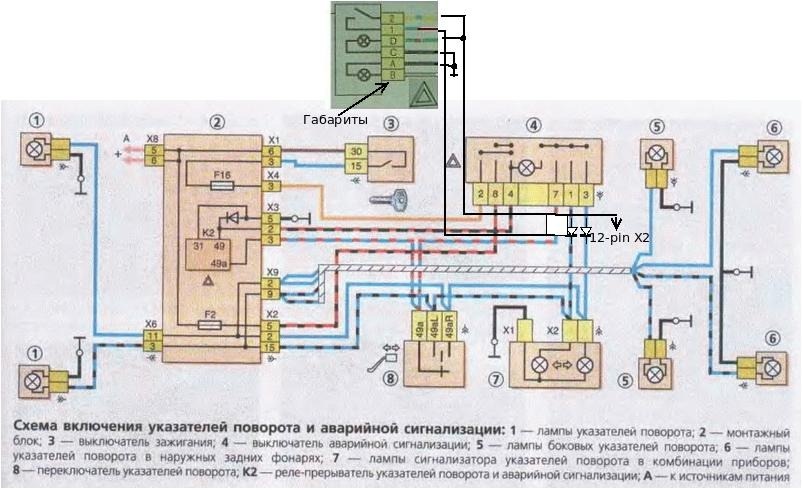

Кнопка аварийной сигнализации легкового автомобиля ВАЗ-2115 включает в работу одновременно все лампы указателей поворота через одно и тоже реле К2, что и под рулевой переключатель указателей поворота. Только питание, эта электрическая схема, получает с другого предохранителя (F2, а не F16, как у указателей поворота), расположенного под капотом автомобиля в монтажном блоке.

Поэтому, в принципе, возможны два основных варианта отказа в работе аварийной сигнализации, либо она не хочет включаться только сама, а указатели поворота работают, либо обе эти электрические схемы не работают одновременно. В первом случае, искать неисправность придётся в монтажном блоке и кнопке включения аварийной сигнализации, а во втором случае придётся проверять работоспособность реле К2.

Поиск неисправности «аварийки» в монтажном блоке автомобиля ВАЗ-2115 начинают с проверки 10-ти амперного предохранителя F2. Если он перегорел, то придётся искать причину его выхода из строя, обычно это бывает короткое замыкание в электрической цепи, которую он защищает. Ставить новый предохранитель, не найдя «коротыш», смысла большого нет, так как он тоже сгорит.

Бывает и так, что предохранитель F2, оказывается целым. Тогда, при помощи контрольной лампы или тестера, необходимо проверить подаётся ли напряжение на его клеммы. Если напряжения нет, придётся проверить, подаётся ли напряжение на клемму 3 колодки Х1 монтажного блока, так как именно на неё подаётся плюс с клеммы 15 замка зажигания. При наличии напряжения на 3-ей клемме, можно сделать вывод, что обрыв электрической цепи находится на плате монтажного блока от клеммы 3 колодки Х1, до клеммы предохранителя F2.

Если предохранитель F2 цел и на его клеммах есть напряжение, тогда с передней панели снимаем кнопу аварийной сигнализации, отсоединяем колодку и на клемме 2 этой колодки проверяем напряжение, естественно при включённом зажигании. При наличии напряжения на клемме 2, виновником отказа в работе аварийной сигнализации будет её кнопка включения, которую придётся заменить. А если напряжения на клемме 2 нет, тогда нужно будет «прозвонить» провод идущий от клеммы 2 колодки аварийной сигнализации, до к клеммы 3 разъёма Х4 монтажного блока.

Поворотные огни являются неотъемлемым элементом оптики в любом современном авто. Их предназначение заключается в предупреждении других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не и аварийка, как проверить работоспособность оптических элементов и как произвести их ремонт. Об этом мы расскажем ниже.

[ Скрыть ]

Причины выхода из строя поворотников и аварийки

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

  1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
  2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
  3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

  1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
  2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
  3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
  4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
  5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
  6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки.
    Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный , то можно попытаться решить такую проблему своими руками:

  1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
  2. Если вышла из строя , то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
  3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
  4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
  5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
  6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

Не работает аварийка на ваз 2109. Почему не работают поворотники и аварийка, и что с этим делать? Реле или предохранитель

Не секрет, что схемы аварийной сигнализации и сигналов поворота связаны между собой, ведь первую и вторую функцию выполняют одни и те же фары. Если не работают поворотники, а аварийка выполняет свои задачи, или же оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Чем может быть вызвана неисправность? Причин несколько:

  • Перегорел предохранитель. Проблема считается наиболее распространенной. Если в автомобиле установлено реле, которое переключает сигналы аварийной сигнализации и поворотников, то причина может быть в нем. Учтите, что деталь может крепиться как в основном блоке предохранителей, так и отдельно от него — здесь все зависит от модели автомобиля. Чтобы отыскать устройство, используйте схему.
  • Перегорела лампочка. Это еще одна причина, почему не работают поворотники и аварийка.
  • Замыкание в проводке. При подаче команды на включение, сигналы могут путаться. К примеру, водитель активирует аварийный сигнал, а срабатывают поворотные огни, или наоборот. При наличии замыкания, оптика может и вовсе не среагировать на действия автовладельца. Чтобы диагностировать поломку, нужен тестер и базовые знания электрической части.
  • Поломка переключателя под рулем или кнопки. Для выявления неисправности, необходимо проверить работоспособность этих устройств.
  • Обрыв электрической цепи. Эта поломка характерна для старых машин. Если провода проложены в местах, где имеются движущиеся детали, то возможно перетирание проводки. В результате, цепь разрывается.

Как проверить работу световых приборов своими руками?

Если не работают поворотники или аварийка, это еще не повод отчаиваться — все работы по диагностике можно сделать своими руками. Для начала, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

  • Мигания поворотов нет, но лампочки горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одной из позиций и невозможности возврата в первоначальное положение.
  • Повортники работают, но слишком медленно или в ускоренном режиме. При таких признаках, причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных устройств, важно проверить, что они соответствуют номиналу, который установлен производителем машины.
  • Реакции на команду включения нет. В этой ситуации, не работают поворотники и не срабатывают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, и более подробно поговорим о них ниже.

Схема подключения аварийной сигнализации и поворотов на ВАЗ (классике)

Проверка производится следующим образом:

  1. Убедитесь, что индикаторы и датчики, на приборной панели машины, работают в обычном режиме. Если этого нет, проверьте предохранители на целостность.
  2. В случае исправности всех приборов, нажмите на кнопку аварийки и проверьте свечение лампочек, в каждой из фар. Осмотрите передние и задние, а также боковые фонари (при их наличии на автомобиле).
  3. Если аварийная сигнализация, после подачи команды, не работает, убедитесь в исправности реле, а также наличии питания на выводах. Для этого, снимите реле со своего места, после чего подключите сигнальную лампу к контактам — к «плюсу» и кузову машины (или «минусу» аккумулятора). Поворачивать ключ в замке зажигания нет необходимости. Если контрольная лампа не светится, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегорание вставки плавкой. Кроме того, неисправность может крыться в плохом контакте в местах соединений.
  4. Если контрольная лампочка светится, замкните выводы реле, при помощи куска медного провода. В случае исправности остальных элементов цепи, все сигналы должны сработать. В ином случае, проблема кроется в реле.
  5. Если после выполненных манипуляций, лампы не горят, то причина проблемы — в кнопке, которая включает аварийную сигнализацию. Из опыта эксплуатации известно, что такая неисправность проявляется редко — чаще проблема вызвана замыканием в цепи. К слову, именно эта неисправность может стать причиной выхода из строя реле. Чтобы избежать повторных затрат, сначала устраните замыкание, а после, меняйте вышедшую из строя деталь.

В ситуации, когда аварийная сигнализация работает, можно говорить об исправности реле и предохранительного элемента. Следовательно, внимание стоит уделить самой кнопке. Для начала, проверьте «плюсовой» вывод, как в случае с реле. Для выполнения работы, зажигание и кнопку аварийки нужно включить. Далее делайте выводы:

  • Если диагностика показала, что «плюса» нет, проверьте кнопку. Достаньте ее из своего места, и убедитесь в работоспособности цепи включения. При отсутствии питания, ищите обрыв проводки, в диапазоне между кнопкой и приборной панелью.
  • Если результат проверки подтверждает наличие «плюса», замкните выводы в месте монтажа (зажигание должно оставаться включенным). Теперь активируйте сигналы поворота — левый или правый. В случае нормального свечения лампочек, поменяйте управляющую кнопку. При отсутствии питания, убедитесь в наличии напряжения на реле аварийной сигнализации. В случае отсутствия «плюса», проблема, как правило, кроется на участке электрической цепи — между блоком с предохранителями и кнопкой управления.


Как отремонтировать аварийку и указатели поворотов самостоятельно?

Если в машине не работают поворотники и лампы аварийной сигнализации, не обязательно ехать на СТО — ремонт можно произвести своими руками:

  • Если перегорел предохранитель, или поломалось реле — замените неисправные детали. При наличии замыкания, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой, поменяйте вышедшие из строя элементы.
  • При выходе из строя кнопки аварийки, замените ее. Как выполнить диагностику, рассмотрено выше.
  • Для проверки электрической цепи, используйте тестер. Если диагностика показала наличие поврежденных участков — замените в этих местах провода. В процессе прокладки проводки, избегайте ее близости с движущимися деталями кузова. Кроме того, усильте изоляцию, чтобы повысить надежность.
  • Причина в лампочках? Тогда замените неисправные источники света. Чтобы сделать эту работу в передних и задних фарах, демонтируйте защиту, отключите питающую цепь и выкрутите лампу из посадочного гнезда. Далее, установите новый источник света. Если неисправны источники света, установленные в фарах по бокам автомобиля, снимите плафон, путем поддевания его края отверткой. После этого, отключите питающий провод и достаньте деталь.
  • Если не работают поворотники, причиной может быть выход из строя подрулевого переключателя. Если этот так, разберите и проверьте устройство. Как правило, поломка объясняется низким качеством контакта или его истиранием. В последнем случае, замените переключатель, а при наличии проблем с контактами, зачистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотов и аварийной сигнализации часто связаны с низким качеством контакта. В случае окисления соединений, обработайте, их наждачной бумагой или щеткой с металлическим ворсом. Если контакты сгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

Видео: Ремонт поворотников и аварийной сигнализации

Если видео не показывает, обновите страницу или

Поворотные огни должны быть в рабочем состоянии в любом авто. Этот тип оптики позволяет узнать другим участникам дорожного движения о ваших намерениях при совершении маневров, поэтому работоспособность поворотов во многом влияет на безопасность. Что делать, если не и аварийка ВАЗ 2114, как определить проблему и заменить лампы? Об этом читайте ниже.

[ Скрыть ]

Возможные неисправности: признаки и причины

Если вы не знаете, как , то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

  1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
  2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
  3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
  4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
  5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
  6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
  7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

  1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования.
    Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
  2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок , вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
  4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи.
    Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
  5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

  1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
  2. Затем освобождается наконечник пружинка.
  3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
  4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
  5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
  6. Выведите из места установки заднюю часть устройства.
  7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
  8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Видео «Габариты в поворотники своими руками»

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

При включении аварийной сигнализации, при помощи кнопки расположенной на передней панели, в её работе будет участвовать реле и лампы указателей поворота. Электрическую цепь, данной схемы, будут защищать два предохранителя расположенные в монтажном блоке под капотом автомобиля.

Если, после нажатия на кнопку аварийной сигнализации, на щитке приборов не заморгала сигнальная лампа указателей поворота, то это будет обозначать, что она не работает. Начинать искать причину отказа в работе нужно с проверки предохранителей F5 и F11 , если на Вашем автомобиле стоит монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, свыше, указанными номерами. Тогда ориентируйтесь по символике расположенной на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначается треугольником , а предохранитель указателей поворота двумя стрелками .

При целых предохранителях и не окисленных контактах, необходимо будет проверить реле указателей поворотов К2. Простейший способ проверки, заменить его, на заведомо исправное. Если и в этом случае аварийка на ваз 2109 не заработает, то придётся прозвонить провода и проверить контакты в колодках разъёмов. Начинать нужно с проверки напряжения на контактах предохранителей и на выводе №5 колодки Х2 монтажного блока (провод красно-чёрный). Если напряжения на этом контакте нет, то придётся снимать монтажный блок и искать причину отсутствия напряжения именно в нём. В первую очередь посмотреть нужно цела ли дорожка, по которой идёт ток к этому контакту.

При наличии напряжения на выводе №5, снимать уже придётся не монтажный блок, а кнопку включения аварийной сигнализации и на ней проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то менять придётся кнопку аварийной сигнализации.

Кнопка аварийной сигнализации легкового автомобиля ВАЗ-2115 включает в работу одновременно все лампы указателей поворота через одно и тоже реле К2, что и под рулевой переключатель указателей поворота. Только питание, эта электрическая схема, получает с другого предохранителя (F2, а не F16, как у указателей поворота), расположенного под капотом автомобиля в монтажном блоке.

Поэтому, в принципе, возможны два основных варианта отказа в работе аварийной сигнализации, либо она не хочет включаться только сама, а указатели поворота работают, либо обе эти электрические схемы не работают одновременно. В первом случае, искать неисправность придётся в монтажном блоке и кнопке включения аварийной сигнализации, а во втором случае придётся проверять работоспособность реле К2.

Поиск неисправности «аварийки» в монтажном блоке автомобиля ВАЗ-2115 начинают с проверки 10-ти амперного предохранителя F2. Если он перегорел, то придётся искать причину его выхода из строя, обычно это бывает короткое замыкание в электрической цепи, которую он защищает. Ставить новый предохранитель, не найдя «коротыш», смысла большого нет, так как он тоже сгорит.

Бывает и так, что предохранитель F2, оказывается целым. Тогда, при помощи контрольной лампы или тестера, необходимо проверить подаётся ли напряжение на его клеммы. Если напряжения нет, придётся проверить, подаётся ли напряжение на клемму 3 колодки Х1 монтажного блока, так как именно на неё подаётся плюс с клеммы 15 замка зажигания. При наличии напряжения на 3-ей клемме, можно сделать вывод, что обрыв электрической цепи находится на плате монтажного блока от клеммы 3 колодки Х1, до клеммы предохранителя F2.

Если предохранитель F2 цел и на его клеммах есть напряжение, тогда с передней панели снимаем кнопу аварийной сигнализации, отсоединяем колодку и на клемме 2 этой колодки проверяем напряжение, естественно при включённом зажигании.
