Стук в задней подвеске: причины и способы устранения

Как понимаете, устройство подвески, достаточно сложное, это определенный набор механизмов и устройств, являющихся связным звеном кузова и непосредственно дороги, через колеса. Если сравнивать конструкцию задней части, то во многом она проще передней. Агрегаты могут выходить из строя по довольно разнообразным причинам. И «первой ласточкой» появления, каких-либо проблем и считается доносящийся с задней части грохот.

Не только подвеска может служить виной этому. Итак, необходимо изначально отбросить:

• Не закрепленные инструменты в багажнике, под фальш-полкой. Не редко, что могло сорвать крепление «запаски».

• Оторвалась выхлопная труба.

• Не до конца зафиксированная спинка заднего сиденья доставляет неприятности.

• И экзотическая, как оторванный или не докрученный бампер.

Кстати, последняя причина, как ни странно, но в огромном количестве встречается на отечественных автомобилях, семейства «Самара», «Десятках», «Приорах». Причины кроются в не докрученных болтах либо в изношенных резинках.

Если после проведенного осмотра, из перечисленного ничего найти не удалось, необходимо приступать к диагностике комплекса в целом, при этом важно уделять внимание каждому механизму.

Неисправности и пути решения

Составим список из наиболее встречающихся проблем с подвеской, которые могут вызвать стук и другие неприятные сюрпризы, подстерегающие водителя. Кратко разберем особенности по ремонту. Итак:

1. Амортизационные стойки. С ними, как правило, сталкивается большинство водителей. Из-за чего происходит износ элементов не сложно догадаться, плохие дороги, не аккуратная езда. Старайтесь, максимально внимательно относится к таким узлам, от них зависит не только наличие или отсутствие злополучных звуков, но и маневренность, и в целом управляемость.

Задний амортизатор Opel Astra J

Великое заблуждение среди отечественных автомобилистов, что стойки могут стучать только в местах установки. Помимо крепления, сверху, снизу, может стучать шток, входящий в поршень, «съелась» прокладка (втулка) и он стал бить по корпусу. Проблему сложно заметить, без полноценной диагностики и съема узла целиком.

Если реальным виновником оказалась стойка, то есть раскрутился болт снизу или сверху, то достаточно его затянуть, замена не потребуется. Когда проблема в самом штоке, то эффективней заменить узел целиком, без разбора амортизатора и его ремонта.

Подушки амортизатора ВАЗ помогают устранить стук

На большинстве автомобилей, задние стойки крепятся к кузову через резиновый демпфер, он же буфер сжатия, то есть обычная резиновая «шайба» высотой от 2 до 5-6 см., в зависимости от модели надевающаяся на шток. Часто материал резины не качественный, в итоге, прокладка деревенеет, и уже не справляется со своими поглощающими функциями. Замена резинки решит проблему.

2. Пружины. В зависимости от модификации машины, они могут устанавливаться, как отдельно от амортизаторов, так и в паре с ними. Обратите внимание на строение подвески ВАЗ 2110 и аналогичных, у них амортизатор идет вместе с пружиной. В другой машине, возьмем Дэу Ланос, стойка и пружина устанавливается по отдельности. В принципе, в нашем случае никакой глобальной разницы в этом нет.

Задние амортизаторы ВАЗ 2109 стучали из-за неправильной установки пружины. Хвост пружины должен быть направлен в другую сторону.

Обращайте внимание на состояние витков, посчитайте равное ли количество, потому что не редко бывает, что пару витков обламывает, пружина лопается.

Уделяйте внимание состоянию прокладок, резиновые или полиуретановые вставки под пружины, часто трескаются, ломаются, изнашиваются. К примеру, если износ серьезный, острая часть витка, может «добраться» до металлической «чашки» и биться об неё.

3. Сайлентблоки, рычаги, балка.

Представить их врознь сложно. Изношенные сайлетнблоки ремонтируются одним способом – покупкой новых. В долговечности не могут порадовать и полиуретановые детали, весьма, специфически переносят все тяготы отечественных дорожных покрытий, особенно за городом.

Сайленблок задней подвески

Диагностировать неисправность легко, если есть люфт в местах стыка рычагов (направляющих), то нужна замена сайлетнблока. Выработка резинки, втулки приводит к прямому соприкосновению металлических элементов.

С рычагами то же возникают неприятности, к примеру, после сильного удара, рычаг мог деформироваться, отчего при движении автомобиля стал задевать другие детали. Ослабилось крепление, появилась трещина. В таких случаях рекомендуется полная замена.

Рычаг задней подвески Ford Focus 2

Кроме того, не стоит забывать и о местах установки той же балки.

На моделях из семейства ВАЗ 2109, не редко эти «уши» отрывало.

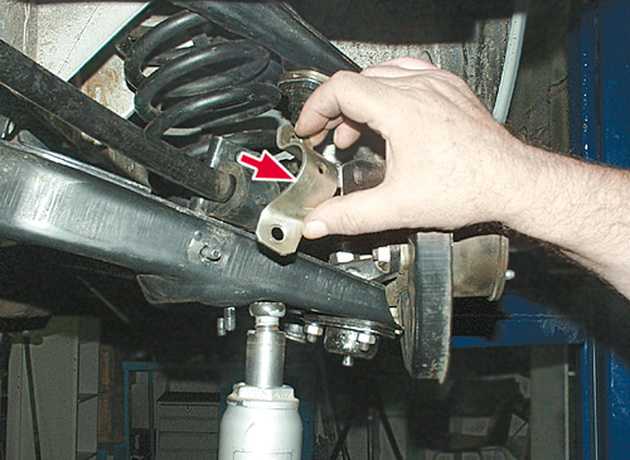

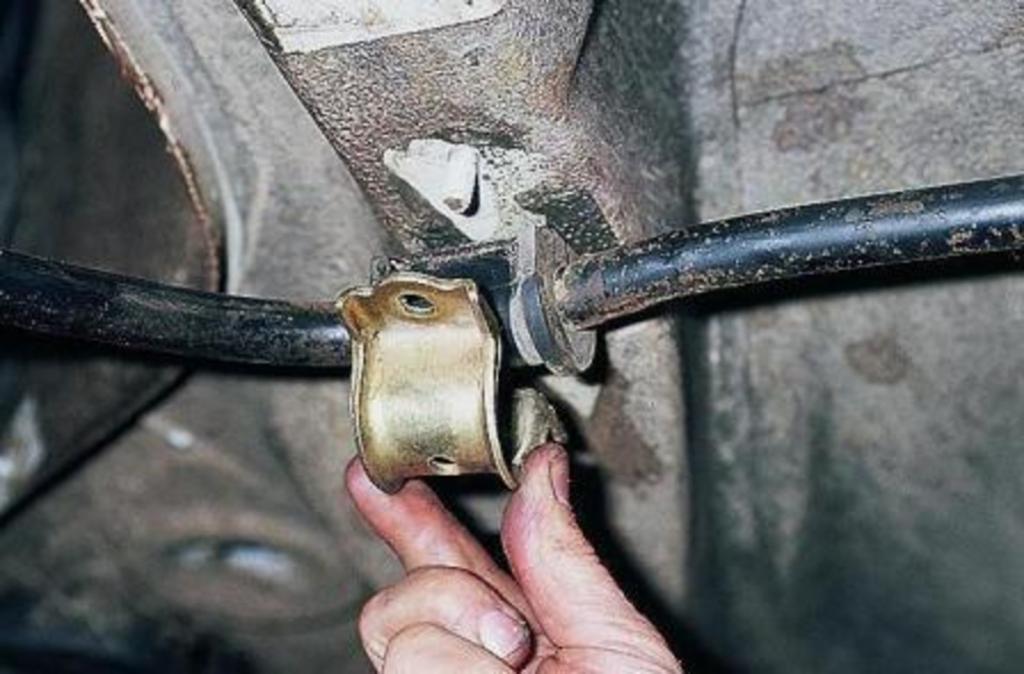

Сюда же можно отнести неприятности со стойками стабилизатора, «съелись» резиновые уплотнители, сломалось крепление, шток, отчего также может образоваться стук.

Стойка стабилизатора Пежо 508

4. Подшипник ступицы

Да, подшипники также могут стать причиной появления не понятных звуков. Воздействие на них оказывается невероятное, поэтому следите за их состоянием. Попробуйте пошатать колесо, если есть люфт, то вполне вероятно, что даже на небольших кочках будут чувствоваться стуки.

На фото — ступица и ступичный подшипник

5. Действительно редкая проблема с тормозными суппортами, колодками, дисками. Стук может возникать из-за открученных болтов суппорта, отчего при движении и во время торможения он будет биться о «барабан» или диск.

Пружинки в суппортах иногда решают проблему стука

Не качественные колодки могут расслоиться, отчего стучат не менее звонко, чем любая другая деталь. В случае с суппортами, достаточно подтянуть их, колодки придется менять. Диск может аналогично открутится, вникайте на мелочи.

6. Стучат болты не докрученного колеса, как бы смешно это не звучало, но бывает, что звук появляется из-за расслабленных креплений колес. Выход, затянуть и проверить.

Заключение

Стук в любой части машины, всегда сигнализирует водителю о необходимости осмотра, тщательной диагностики машины, поэтому не стоит отбрасывать на потом осмотр. Со временем, ситуация может усугубиться и уже простой заменой подшипника ступицы, буфера сжатия, сайлентблоками, не обойтись.

Что делать, если появились люфт и стук в области заднего колеса?

Качественная эксплуатация автомобиля подразумевает постоянное наблюдение за состоянием технических узлов. Наличие любых посторонних звуков в подвеске оказывается непростым фактором для владельца автомобиля. Нужно балансировать между желанием поменять половину деталей и возможностями своего бюджета. Ясно, что в машине с пробегом не может все работать адекватно. В большинстве случаев есть определенные нюансы и проблемы, которые иногда оказываются фатальными и не позволяют эксплуатировать машину нормально и уверенно. В этом случае нужно выполнить восстановление и не рисковать своей жизнью, эксплуатируя неисправную машину. Стоит признать, что подвеска у автомобилей в России чаще всего приносит неприятности и становится причиной посещения станции технического обслуживания. Вряд ли найдется хоть один опытный водитель, который никогда не слышал никаких посторонних звуков при эксплуатации своего авто.

Если речь идет о задних колесах, владельцы многих автомобилей выдохнут с облегчением, так как ремонт этой части шасси автомобиля намного дешевле, чем передней. Но делать преждевременных выводов не стоит. И здесь есть дорогостоящие узлы, с поломками которых справится будет довольно сложно. Начальную диагностику можно провести своими руками. Стоит покачать машину из стороны в сторону, взявшись руками за колесо. Если есть люфт, проблему нужно искать в деталях ступицы, ступичного подшипника, а также опорных элементов стойки. Но это далеко не исчерпывающий перечень неполадок, который можно заподозрить в данной ситуации. Сегодня мы постараемся разобраться с тем, что именно вызывает неприятные стуки, вибрации, гул или люфты в системе задней подвески. Также разберемся с тем, что делать в этой ситуации. Понадобится эта информация всем владельцам машин, транспорт которых уже перевалил за 5-7 лет возраста и/или 150 000 км пробега.

Содержание

• Самые очевидные проблемы машин с балкой
• Куда смотреть на машинах с многорычажной системой подвески?
• Что может люфтить и стчать в ступице?
• Другие причины стуков сзади?
• Подводим итоги

Самые очевидные проблемы на машинах с балкой

Львиная доля бюджетных автомобилей в задней части оснащены балкой. Это простейшая и наиболее дешевая система организации задней подвески, которая доказала свою практичность. Но данный тип подвески не предлагает невероятного комфорта, не обеспечивает достойную мягкость. Также с такими видами конструкций нередко происходят различного рода неприятности, которые приводят к стукам, грохоту и другим неприятным последствиям поломок. Все это говорит о том, что вам придется нередко заезжать на СТО, чтобы произвести текущий ремонт автомобиля.

Наиболее частые поломки в этом случае следующие:

• детали системы стабилизации, которая на таких машинах не может быть действительно качественной и долговечной, втулки и демпферы разбиваются, появляются мелкие стуки и люфты;
• сайлентблоки балки — эти детали разбиваются довольно часто от поездки по плохой дороге, некачественное асфальтное покрытие заставляет резинки работать в напряженном режиме;
• опоры или демпферы амортизаторов — обычно это простейшие резиновые демпферы, которые трескаются от чрезмерного давления и начинают стучать с характерными громкими звуками;
• ступичные элементы — о данном факторе стоит поговорить более подробно, поэтому ступицу мы разберем далее в отдельном разделе данной публикации, это самая частая проблема;
• детали крепления — балка довольно тяжелая, поэтому при сильных нагрузках и на плохих дорогах крепежи могут пострадать, это приведет к некачественной работе всех систем задней подвески.

Часть повреждений и проблем устранить несложно. К примеру, демпферные резинки системы стабилизации можно поменять даже своими руками без особых проблем. А вот устранить проблемы с сайлентблоками крайне сложно, их придется выпрессовывать специальным оборудованием. Также в собственном гараже будет очень непросто справиться с проблемами стоек и отбойников амортизаторов. Эти детали для своей замены требуют значительной разборки задней подвески, так что без специального инструмента и навыков здесь делать нечего. Тем не менее, диагностику можно провести и своими руками.

Многорычажные системы подвески — куда смотреть?

В многорычажных подвесках в задней части автомобиля проблем и неприятностей куда больше, чем в комплексах с балками. Приходится платить за комфорт и мягкость передвижения на машине. Нужно признать, что такие системы устанавливают только на автомобили с высокими ценниками, поэтому на российских дорогах таких комплексов меньше. Обычно проблемы в данном узле возникают в том случае, если владелец неаккуратно эксплуатирует автомобиль, не старается объезжать неровности дороги.

К большому пробегу часть деталей в любом случае потребует замены.

Особенно внимательно нужно смотреть на такие элементы:

• рычаги подвески — от ударов они могут деформироваться и демонстрировать неправильную работу, крены и другие неприятности, это очень важный момент для диагностики;
• сайлентблоки рычагов — настоящая болезнь для машин в России, так как качество дорог на многих направлениях оставляет желать лучшего, это важно осознавать и понимать при эксплуатации авто;
• стабилизатор — данные детали очень быстро изнашиваются при ударах и неровностях на дороге, менять приходится стойки стабилизатора, различные втулки и резинки, которые деформируются;
• системы креплений — на старых машинах из-за сильного износа под замену может пойти вся основная часть многорычажной подвески в задней части автомобиля, это дорогое удовольствие;
• другие мелкие проблемы, которые связаны в большей степени с постепенным износом различных уплотнителей, резинотехнических изделий, крепежных деталей и прочих мелких элементов.

Поэтому диагностика подвески требуется 1 раз в год при прохождении сервисного регулярного ТО. Иначе запущенные неполадки сайлентблоков приведут к деформации конкретных деталей подвески, станут причиной неприятностей с ходовой частью и вызовут стуки при движении автомобиля. Это приведет к серьезным затратам на эксплуатацию транспорта и заставит вас серьезно переплачивать за ремонт автомобиля. Так что обязательно нужно учитывать эти моменты и понимать, что без должного ухода подвеска со временем начнет вытаскивать деньги из вашего кармана и конкретно требовать серьезных вложений.

Ступица — что здесь может люфтить и стучать?

Ступичный узел чаще всего становится причиной неприятных звуков в задней части подвески автомобиля. Проверить это несложно. Установите автомобиль на ровной площадке, возьмитесь двумя руками за колесо, с усилием покачайте автомобиль в разные стороны. Если вы чувствуете, что в руки отдает небольшой стук, проблемы чаще всего связаны именно со ступицей и ее деталями. Также поднимите заднюю часть авто на домкрат, чтобы вывесить заднее колесо. Покачайте колесо и проверьте наличие люфта. Так можно в гаражных условиях проверить состояние подшипника.

Поломки в этой ситуации бывают разные:

• износ посадочного места подшипников в ступице — это важнейший момент, на который нужно обратить внимание в процессе диагностики автомобиля, чтобы не жертвовать качеством поездки;
• сами подшипники износились, можно их поджать с помощью регулировочной гайки, но делать это нужно осторожно, чтобы не переусердствовать с поджиманием и не перетянуть подшипник;
• колесо не прикручено — очень часто на СТО приезжают испуганные владельцы с жалобами на рассыпавшуюся заднюю подвеску, но после проверки оказывается, что откручено одно из колес;
• проблемы с задним тормозным барабаном — эта система торможения уже изжила себя, но на бюджетных авто все еще встречается, комплекс ненадежный и часто приносит владельцам проблемы;
• на дисковом тормозе проблема с суппортом — это также может давать неприятные стуки и приносить крайне сложные моменты с эксплуатацией автомобиля, включая отказ системы торможения.

Нужно внимательно проверить каждую деталь в задней части автомобиля, которая может давать неприятные проявления. Если проверка будет некачественной или невнимательной, уже через несколько месяцев вы сможете почувствовать сильное ухудшение качества передвижения на автомобиле. Будьте внимательны при диагностике таких проблем. Со стуков в задней подвеске часто начинаются серьезные неполадки, которые принесут не слишком комфортное передвижение на автомобиле и ряд дорогостоящих поломок. Ремонтировать машину после комплексных неполадок будет очень дорого.

Какие еще могут быть причины стуков сзади?

Нужно изучить характер стука. Проблемы могут быть связаны вовсе не с техникой, а с другими факторами, о которых мы никогда не думаем. К примеру, грохот может издавать посторонний предмет, который прицепился к глушителю на вашем автомобиле. Это говорит о том, что перед началом сложного ремонта нужно изучить все возможные посторонние причины возникновения звука.

Часто простой логический разбор ситуации и изучение природы стуков помогают определить, с чем конкретно вам пришлось столкнуться. Очень часто эта проблема решается с минимальными затратами усилий и вообще без денежных вложений.

Причины могут быть следующие:

• оторвались подушки глушителя — это резиновые подвесы, на которых система фильтрации выхлопа качается под днищем автомобиля, их регулярно нужно осматривать и проверять целостность;
• стучит запаска в специальном отсеке — на многих автомобилях есть фиксаторы запаски, которые откручиваются со временем, их нужно проверять и подтягивать, чтобы избежать стука при движении;
• издает звуки домкрат, который болтается по багажнику — это могут быть типичные стуки, которые обычно возникают при неисправности подвески, металлические части домкрата отлично звенят;
• в багажник вы положили какие-то новые вещи, которые стучат на неровностях, создавая ощущение проблем с ходовой частью, просто временно выложите все из багажника и проедьтесь для проверки;
• есть проблемы с кузовными деталями — это могут быть оторванные крепежи, отвалившаяся заводская сварка элементов, стук может быть спереди, но на ходу ощущается он в задней части.

Если диагностика ходовой не принесла никаких результатов, стоит сразу же обратиться к вопросам нетехнических моментов. Очень часто проблемы будут связаны именно с неправильно лежащими в багажнике вещами или неприкрученной запаской. Будьте внимательны и проявите бдительность, прежде чем отдавать машину в ремонт. Очень часто мастера после диагностики просто прикрутят на место домкрат или запаску, а с вас возьмут денег как за полноценный ремонт ходовой части. И выбирать специалистов для ремонта автомобиля нужно очень осторожно.

Предлагаем посмотреть видео о причинах стука в задней подвеске:

Подводим итоги

Современные автомобили очень часто демонстрируют проблемы с технической частью. Многие авто и вовсе заставляют владельца бывать на станции чаще, чем хотелось бы. Чтобы избежать проблем с задней подвеской, необходимо своевременно ее тестировать и использовать максимальный спектр возможностей для восстановления при мелких неполадка. Необходимо признать, что каждая машина имеет свой набор детских неполадок. Но в области задней ходовой части практически у всех машин с однотипной техникой возникают одни и те самые проблемы. Так что диагностировать технику можно на любой хорошей станции.

Прежде чем отправляться на СТО, проверьте, нет ли других возможных причин проблем с подвеской вашего автомобиля. Иногда можно отыскать самые разные побочные причины стуков, которые явно не потребуют денег и времени для устранения. Следите за состоянием вашей машины и вовремя проводите качественный профилактический осмотр. Если неполадка обнаружена, нужно ее обязательно устранить, а не ожидать, что проблема пройдет сама собой. Чем раньше вы отремонтируете подвеску, тем меньше разрушений принесет эта неприятность. А вы когда-нибудь сталкивались с неприятными стуками в области задней подвески вашего авто?

Понравился этот контент? Подпишитесь на обновления!



Стук в передней подвеске – главные причины и устранение проблем

Что делать, если появился стук в двигателе?

Что можно проверить самостоятельно, если появился стук в задней части авто?

Стук в передней подвеске при езде по ровной дороге – ищем проблему

Стук в задней подвеске – находим и устраняем причину звуков

К списку статей

Социальные комментарии Cackle

Разборка и сборка коробки передач ВАЗ-2107

При разборке коробки желательно пометить любым способом, или запомнить где какая деталь была, т. к. многие детали похожи.

При установке новых деталей необходимо учитывать зазоры и притирки соседних деталей.

Разборка и ремонт коробки передач требуется при следующих неисправностях:

Повышенный шум в коробке передач:

• — износ подшипников;
• — износ зубьев шестерен и синхронизаторов;
• — осевое перемещение валов.

Трудное переключение:

• — износ шарового шарнира рычага переключения передач, отсутствие смазки в узле;
• — деформация рычага переключения передач;
• — заусенцы, кривизна, загрязнение гнезд тяг, заедание стопорных сухарей;
• — загрязнение шлицов втулки скольжения и ступицы;
• — деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое зацепление шестерен:

• — износ отверстий под шарики на тягах, поломка стопорных пружин;
• — износ стопорного кольца синхронизатора;
• — выход из строя пружины синхронизатора;
• — износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Низкое или подтекающее масло:

• — износ сальников первичного и вторичного валов;
• — ослабление крышек картера коробки передач, повреждение прокладок;
• — ослабление крепления картера сцепления к картеру коробки передач.

Рассмотрим ремонт четырехступенчатой ​​коробки передач.

Ремонт пятиступенчатой ​​коробки передач в принципе такой же, за исключением некоторых деталей.

Ремонт пятиступенчатой ​​коробки передач будет рассмотрен в следующей статье — Ремонт пятиступенчатой ​​коробки передач ВАЗ-2107

Тщательно очищаем от грязи, моем корпус коробки передач щеткой и горячей водой с моющим средством снаружи и положите его на верстак картером сцепления вниз.

С помощью двух отверток разъедините сектора проставки

снимите ее и резиновую втулку демпфера.

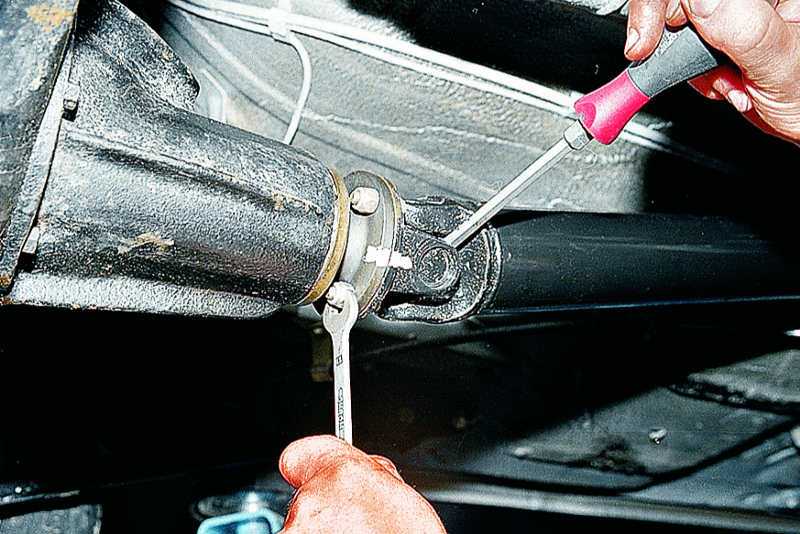

Снять эластичную муфту и фланец со вторичного вала редуктора

Головкой на «13» отвернуть две гайки крепления опоры, снять опору

головки, отверните гайку крепления привода спидометра и снимите его.

Ключом «на 22» выключите выключатель фонарей заднего хода и снимите его.

Ключом «на 13» откручиваем упор перемещения рычага переключения передач

Ключом «на 13» откручиваем две гайки крепления скобы

Снимаем скобу и снимаем угольник болт с головкой

Ключом «на 13» отвернуть остальные гайки крепления задней крышки коробки передач

Снимите заднюю крышку, сдвинув рычаг переключения передач вправо, чтобы освободить ее от тяг

Осторожно, стараясь не повредить, снимите прокладку задней крышки

Снимите задний подшипник

Снимите шестерню привода спидометра и его фиксатор — стальной шарик , откручиваем болт крепления вилки заднего хода

Снимаем вилку заднего хода и промежуточную шестерню заднего хода

Снимаем распорную втулку с шестерни заднего хода

Снимаем стопорное кольцо с промежуточного вала съемником

Снимаем ведущую шестерню заднего хода и пружинную шайбу

Снимаем стопорное кольцо со вторичного вала съемником

Снимаем ведомую шестерню заднего хода и пружинную шайбу

, откручиваем ударной отверткой четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.

Снимите стопорную пластину.

Снять вал промежуточной шестерни заднего хода

Головкой «на 10» отвернуть десять гаек крепления нижней крышки

Снять крышку с прокладкой.

Положить коробку передач на бок.

Головкой «на 13» откручиваем одну гайку, а головкой «на 17» шесть гаек крепления картера сцепления к коробке передач

Отсоединяем картеры и снимаем прокладку.

Ключом «на 13» откручиваем два болта крепления крышки фиксаторов штока

Снимите крышку и извлеките из отверстий три пружины и три шарика

Снимите шток вилки заднего хода.

Головкой «на 10» откручиваем болт крепления вилки включения III и IV передач Стержень вилки 4 передачи

Головкой «на 10» откручиваем болт крепления вилки включения I и II передач.

Снимите шток вилки 1-й и 2-й передач.

Нажатием фрикционов включаем сразу две передачи и ключом «на 19» откручиваем болт крепления переднего подшипника промежуточного вала.

Поддев двумя отвертками стопорное кольцо, вынимаем передний подшипник промежуточного вала

Выталкиваем задний подшипник промежуточного вала

Наклоняя, извлекаем промежуточный вал из коробки передач Корпус.

Снимите две вилки переключения.

Поддев отверткой, вынимаем первичный вал в сборе с подшипником и кольцом синхронизатора.

Снимите игольчатый подшипник с вторичного вала.

Поддев отверткой, снимите шпонку с обратной стороны вторичного вала.

Поддев двумя отвертками, снимите задний подшипник вторичного вала

Снимите вторичный вал с картера коробки передач.

Вторичный вал устанавливаем вертикально, зажав в тисках через картонные прокладки

Снимаем муфту синхронизатора III и IV передач.

С помощью съемника снимите стопорное кольцо и снимите ступицу синхронизатора и пружинную шайбу

Поддев отверткой, снимите стопорное кольцо, а также стопорное кольцо синхронизатора и пружину синхронизатора.

Снимаем 3-ю передачу

Упершись шестерней 1-й передачи на жесткое основание, молотком через прокладку из мягкого металла выбиваем вторичный вал и снимаем шестерню 2-й передачи в сборе, муфту синхронизатора 1-й и 2-й передач, ступицу синхронизатора, шестерню 1-й передачи и втулку шестерни 1-й передачи от нее. к синхронизатору III передачи.

Для снятия подшипника первичного вала с помощью съемника вскрываем стопорное кольцо и снимаем его вместе с пружинной шайбой дрейф из мягкого металла.

Для снятия рычага переключения передач с задней крышки картера коробки передач отсоедините возвратную пружину от рычага снять рычаг со шпилек.

Для замены манжеты первичного (ведущего) вала выбиваем манжету перфоратором через отверстие в передней крышке редуктора и снимаем ее

Детали редуктора тщательно очищаем перед осмотром.

Щеткой или скребком удалить все отложения и очистить отверстия и щели от возможных загрязнений; затем промойте, чтобы удалить и растворить остатки масла.

Продуйте детали сжатым воздухом и осторожно протрите их.

Особенно осторожно продуйте подшипники, направляя струю сжатого воздуха так, чтобы кольца не вращались быстро.

Зубья шестерен и муфт не должны иметь сколов, задиров, усталостных выкрашиваний и заметного износа.

Поверхности валов, осей и тяг переключения передач должны быть идеально гладкими, без задиров, точечной коррозии или сильного износа.

На картере не должно быть трещин и забоин, износа и следов токарной обработки отверстий под подшипники.

На шлицах валов недопустимы коррозия и следы раздавливания и заедания.

Мелкие повреждения можно отремонтировать мелкой наждачной бумагой с последующей полировкой, но поврежденные детали лучше заменить новыми.

Все подшипники качения, как шариковые, так и роликовые, должны быть в идеальном состоянии, их радиальный люфт не должен превышать 0,05 мм, дефекты на дорожках и телах качения недопустимы.

Сепараторы не должны иметь изломов, соприкасающихся колец и оплавлений (для пластиковых).

В общем случае, если «пробег» коробки превышает 120 тыс. км и ремонт агрегата осуществляется с разборкой, лучше заменить все подшипники на новые вне зависимости от их состояния, особенно при сильных повреждениях шестерен и было замечено зубчатое сцепление.

Манжеты меняем на новые в любом случае.

При сборке смазываем все детали коробки, в т.ч. посадочные места подшипников и сами подшипники покрываем трансмиссионным маслом, стыки картера и крышек покрываем тонким слоем маслостойкого герметика, а детали механизма переключения покрываем смазкой ШРУС-4.

Редуктор собираем в порядке, обратном разборке.

Пружина фиксатора штока вилки заднего хода отличается от других жесткостью, имеет черное покрытие.

Перед установкой рабочую поверхность манжет покрываем тонким слоем смазки Литол-24.

Затягиваем болт прижимной шайбы подшипника промежуточного вала моментом 8,1–10,0 кгс∙м.

Затягиваем гайку заднего конца вторичного вала моментом 6,8–8,4 кгс∙м.

Регулировка заднего редуктора ВАЗ 2107. Регулировка заднего моста заднего моста ВАЗ

Проверка шестерни редуктора

Необходимо проверить после окончательной сборки и регулировки заднего моста редуктора. Для этого покрасьте зубы краской. Не стоит использовать для этих целей слишком жидкую краску – она будет зарастать и блокировать зубы, слишком густую – не будет свисать из промежутков между зубами. Вращение ведущей шестерни в обоих направлениях с одновременным замедлением.

Проделывайте эти манипуляции до тех пор, пока не обозначится четкое пятно контакта. Проверка установки шестерни и бокового зазора в зацепление завершается получением правильного пятна контакта.

Если при регулировке возникла необходимость переместить ведущую шестерню, то это можно сделать при изменении толщины регулировочных приспособлений, которые устанавливаются между торцом внутреннего кольца заднего подшипника Ведущая шестерня и конец шестерни.

Место контакта зубьев в шестернях редуктора заднего моста:

Задний редуктор ВАЗ 2106 — очень надежный узел этого легендарного автомобиля, достаточно редко выходящий из строя. В основном причиной поломки является неправильная эксплуатация или несвоевременное техническое обслуживание. Не исключен заводской брак, а также ремонт из-за большого износа деталей, связанного с огромным пробегом автомобиля.

Характерные неисправности заднего редуктора

Чаще всего поломка данного элемента трансмиссии автомобиля связана с выработкой ресурса некоторых деталей, требующих последующей замены. Основными причинами выхода из строя редуктора заднего моста являются:

• износ хвостовика солонки;
• износ подшипника хвостовика или дифференциала;
• поломка элементов дифференциала;
• износ или поломка деталей главной пары.

Признаков поломки заднего моста ВАЗ 2106 не заметить. Кожаные масла из коробки передач или характерный «кривый» звук, исходящий из этого узла при движении, сразу выдают причину неисправности. И если течь трансмиссионного масла легко устранить, просто заменив сальник хвостовика, то шум, исходящий от сломанной трансмиссии, понять не так просто.

В первую очередь необходимо проверить, исчезает ли шум при движении автомобиля. Если пропадает, то причина точно в главной паре. коробка передач. Если шум или гул остался, причина неисправности, скорее всего, в поломке подшипника хвостовика или дифференциала. Принцип этой простейшей диагностики заключается в том, что при езде отсутствует силовой контакт элементов главной пары, и соответственно их состояние не влияет на гудящий гул.

В первую очередь следует отметить, что чаще всего коренная пара подвергается повышенному износу из-за низкого уровня масла. Недостаточно размытые детали коробки передач, естественно, подвергаются сильнейшим термическим и фрикционным перегрузкам. В свою очередь падение уровня масла происходит при неисправном уплотнении, которое приходит в негодность при слабо затянутой гайке хвостовика. Вторая причина, часто приводящая к замене коробки передач ВАЗ 2106 – повышенная нагрузка на трансмиссию, возникающая при длительной эксплуатации автомобиля с большой перегрузкой. В-третьих, нельзя исключить заводской брак деталей крепления заднего редуктора, цена которых неоправданно высока.

Ремонт заднего моста и замена КПП

В зависимости от причины поломки, для восстановления работы трансмиссии могут потребоваться следующие ремонтные работы:

• замена манометра Редуктора ВАЗ 2106;
• замена и регулировка главной пары;
• дефектация подшипника дифференциала и хвостовика и их замена при необходимости;
• Замена Редуктора ВАЗ 2106.

Ремонт с заменой подшипников и (или) элементов главной пары коробки передач — очень сложный в техническом плане. Требует специальных знаний и инструментов в процессе регулировки коробки передач ВАЗ 2106. Как правило, этот узел регулируется либо на заводе, либо в специализированных мастерских. Посмотрев видео о ремонте коробки передач ВАЗ 2106, вы сможете в этом убедиться. Между тем, чтобы не допустить поломки этого элемента трансмиссии, необходимо следить за тем, затянута ли гайка хвостовика, нет ли течи из сальников.

Замена сальника редуктора ВАЗ 2106 необходима в случае течи трансмиссионного масла. Простыми гайками тут не обойтись. Поэтому, прежде чем узнать, как отрегулировать редуктор ВАЗ 2106, научитесь заменять утонувший сальник. Для ремонтных работ Вам потребуются:

• набор рожковых ключей и торцевых головок;
• элементист для снятия сальника;
• смазка литол-24;
• оправка для установки нового сальника;
шестигранный ключ
• для откручивания сливной пробки;
• молоток;
• емкость для слива масла;
Трансмиссионное масло
• .

Работы по замене сальника редуктора заднего моста лучше производить на смотровой яме.

Замена производится в следующем порядке:

1. Откручиваем пробку для слива масла, и, подставив емкость, сливаем его.
2. Кардан открученный Вал. От фланца редуктора заднего моста.
3. Откручиваем гайку фланца, считая точное количество оборотов, пишем значение.
4. Снимите фланец. Обычно он снимается легко, но при плотной установке по нему легко можно постучать молотком.
5. При наличии ракушек на поверхности фланца или производстве на участке моря он заменяется.
6. С помощью съемника снимаем тканый сальник заднего моста редуктора ВАЗ 2106.
7. Новый сальник с консистентной смазкой литол-24 для облегчения установки.
8. С помощью оправки, легкими ударами молотка установите сальник на место.
9. Устанавливаем фланец и затягиваем гайку ровно на то количество оборотов, которое мы зафиксировали.
10. Крепим карданный вал к заднему мосту.
11. Залить масло в коробку передач ВАЗ 2106 до уровня нечеткой горловины. Рекомендуется использовать трансмиссионное масло известных производителей. Мы можем использовать добавку молибдена, чтобы уменьшить трение между деталями.

После ремонта также необходимо проверить состояние сапунка, и при необходимости почистить его. Если возникла необходимость полной замены этого узла, то нужно знать, что передаточное число Редуктора ВАЗ 2106 равно 3,9, показания спидометра автомобиля гарантированы. О том, как снять редуктор ВАЗ 2106 читайте в других статьях на нашем сайте.

Установив Редуктор ВАЗ 2106 на верстак, ключом «на 10» отверните два болта крепления стопорных пластин гаек подшипников дифференциала и снимите пластины

Стержень нанесите метки на станину и соответствующую крышку подшипника для установки крышек на место при сборке

Ключом «на 14» отверните болты крепления крышек подшипников подшипники и регулировочные гайки из корпуса дифференциала. Если подшипники не меняем, то маркируем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально работали и лишать их нежелательно.

Проверка отсутствия радиальных зазоров в шестернях КПП

Съемник опрыскивания внутренних колец конических подшипников

Ключ «на 17» наворачивает восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем

Сателлит оси с бородкой

Проворачиваем шестерни полуоси и вынимаем шестерни сателлиты

Вынимаем шестерни полуосей с регулировочными шайбами, устанавливая их положение

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем его на новый

Мерцание из мягкого металла заглушка внутреннего кольца конического подшипника с ведущей шестерней вала

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерни главной передачи

Подходящим инструментом выбить наружные кольца конических подшипников из картера

Сборка редуктора ВАЗ 2106

Детали коробки передач тщательно промыть в керосине и внимательно осмотреть. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, кожухи на рабочих поверхностях) замените шестерни новыми. Грань между вершинами и рабочими поверхностями зубьев ведомой шестерни должна быть острой. Если видны малейшие опасения или закругления – основная пара заменяется новой. Мелкие повреждения оси сателлита, полуосей шейки шестерни и их посадочных отверстий путем устранения неглубокой обшивки с последующей полировкой. При сборке манжеты фланцевую гайку и распорную втулку заменяют новыми.

Если сборка Редуктора ВАЗ 2106 будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу отклонений размеров изготовления старые и новые шестерни. Отклонение в размере знака «» или «-» в сотых долях миллиметра выгравировано на валу ведущей шестерни. Например, на старой шестерне выгравировано -12, а на новой 4. Разница двух поправок будет 4 — (- 12) = 16. Значит, новое регулировочное кольцо должно быть тоньше старого на 0,16 мм. . При обратном коэффициенте коррекции (на старых 4, а на новых -12) кольцо должно быть толще на 0,16 мм. Для более точного определения толщины регулировочного кольца делаем приспособление из старой ведущей шестерни.

Привариваем пластину длиной 80 мм и выносим на размер 50-0,02 мм относительно плоскости под подшипник. Заводской номер и отклонение по размеру выгравированы на конической части вала. Посадка под подшипники, рассчитываем (можно обработать тонкой кожей) на скользящую посадку. Пропишем наружные кольца переднего и заднего подшипников в картер. На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Установите внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затяните гайку моментом 0,8-1,0 кгс.м.

Выставляю картер в горизонтальном положении по уровню

В станину подшипников кладем круглый гладкий стержень (удлинитель из комплекта торцевых головок) и плоским щупом определяем величину зазора между ним и пластина устройства. Толщина регулировочного кольца определяется как разница между величиной зазора и отклонением размера новой шестерни (с учетом знака). Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни -15. Значит, необходимо установить регулировочное кольцо толщиной 2,8 — (- 0,15) = 2,95 мм.

Устанавливаем на вал регулировочное кольцо необходимой толщины и сегментом подходящего размера подходящего размера прижимаем внутреннее кольцо подшипника и вставляем вал в картер. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

Гайку постепенно затягиваем динамометрическим ключом до момента 12 кгс.м.

Определяем момент проворачивания вала ведущей шестерни. Для этого на шейный фланец туго наматывают за несколько оборотов прочную нить и к ней динамометр. Усилие, при котором фланец начнет равномерно проворачиваться, должно быть 7,6-9.5 кгс (что соответствует крутящему моменту 16-20 кгс. см) (для новых подшипников). Если усилия недостаточно — дотягиваемся до фланцевой гайки. При этом момент затяжки не должен превышать 26 кгс.м. Если при затягивании гайки момент проворачивания превысил 20 кгс кг.мм (9,5 кгс), разбираем редуктор и меняем распорную втулку.

Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников. Если в шестерне редуктора обнаружен осевой люфт, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца. Полуоси следует вставлять в корпус дифференциала плотно, но поворачивать рукой.

Из стального листа толщиной 2,5-3 мм делаем ключ для затяжки регулировочных гаек. Регулировка зазора в главной паре и предварительное натяжение подшипников дифференциала осуществляются одновременно, в несколько этапов: заворачиваем гайку от ведомой шестерни до полного устранения зазора в зацеплении

Штангенциркулем измеряем расстояние между крышками и заворачивая вторую гайку до упора и дотягиваясь до нее на 1-2 зуба гайки. Расстояние между крышками должно увеличиться примерно на 0,1 мм; Вращением первой гайки устанавливают нужный зазор в зацеплении 0,08-0,13 мм. Это минимально ощутимое пальцами в зацеплении, сопровождающееся легким постукиванием зуба о зуб; Вручную контролируют постоянство величины зазора в зацеплении и постепенно затягивают обе гайки до увеличения расстояния между крышками на 0,2 мм. Это обеспечит необходимую герметичность подшипников.

Медленно проворачиваем ведомую шестерню на три оборота и одновременно прихватываем люфт в зацеплении каждой пары зубьев. Если оно одинаково во всех положениях шестерен, ставим стопорные пластины. Уменьшение (увеличение) люфта в каком-либо секторе свидетельствует о деформации корпуса дифференциала и необходимости его замены или токарной обработки. Запорные пластины бывают двух видов: с одной или двумя лапками. В зависимости от положения паза гайки устанавливают один из них.

Регулировка Редуктора ВАЗ 2107 на задний мост…

Приветствуем автомобилистов классических моделей ВАЗ на сайте Автоблога! В этих видео рассмотрим редуктор ваз 2107 и его регулировку. Видео Николая Владимировича посвящается владельцам заднеприводных автомобилей, так как сегодня мода на редуктор заднего моста. В наглядном руководстве по ремонту и регулировке показан редуктор заднего моста ВАЗ 2107, обычный отечественный автомобиль.

Рассмотрим редуктор заднего моста…

Основными элементами коробки передач являются главные передачи, это так называемые «конусная» и «планетарная», составляющие главную пару коробки передач. Завод выпускал четыре варианта главных пар:

• Пацифик, устанавливается на ВАЗ 2102. Пара имеет 9 зубьев на конической шестерне и 40 планетарной. Число крутящего момента 4,44, это более медленный вариант. Снят с производства;
• На ВАЗ 2101 — знаменитая «копейка», главная пара имела 10 зубьев на «коне» и 43 на «планетарке», с передаточным числом 4,3, снята с производства;
• ВАЗ 2103 соответственно 10 зубьев на «коне» и 41 на «планетарке»;
• ВАЗ 2106 — 11 зубьев на «лошадку» и 43 на «планетарку», передаточное число 3,9считается быстроходной коробкой передач.

Следует отметить, что главная пара с передаточным числом 4,44 для ВАЗ 2102 на запчасти, вообще говоря, не выпускалась и предназначалась только для комплектации коробок передач ВАЗ 2102 на заводском конвейере.

Дифференциальное устройство

Планетарная передача крепится к корпусу дифференциала. Дифференциал состоит из двух зубчатых полуосей, двух сателлитов и пальца. Основными, наиболее часто встречающимися неисправностями дифференциала являются износ сателлита (люфт) и износ пазов на зубчатых колесах.

На автомобиле спинку сателлитов можно определить поворотом кардана Вала На четверть и более, если нет люфта, вал почти остается на месте при попытке провернуть его в ту или иную сторону.

Также стоит отметить, что никакого шума от дифференциала никогда не бывает. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что шуметь просто нечему.

Причина возникновения шума редуктора заднего моста при добавлении газа и исчезновения шума после сброса газа составляет (почти 99,9%) износ главной пары зубьев. На снятом редукторе это хорошо видно. Та часть зубьев, которая используется для хода вперед, имеет значительный износ, в то время как сторона для заднего хода практически не изнашивается.

Если после разборки и дефектации деталей главной пары был обнаружен износ зубьев, то никакой ремонт не поможет и будет просто пустой тратой времени и финансов. Необходимо только заменить главную пару.

Главная страница

Шестерни главной пары выбираются на заводе по скорости контакта, шуму и другим параметрам и маркируются. Например, выбиты планетарные передачи — ВАЗ 2103 (модель), 10 41 (передаточное число), 4091 (номер пары). На конической шестерне установлен номер главной пары 4091.

После маркировки этих деталей они стали «основной парой» и не устанавливаются одни без другой, то есть «родственницы». «Коничка» также применяла «- 6», это поправка на сборку главной пары в редукторе. При дефектах дифференциала проверяют его подшипники на износ и при необходимости заменяют. Часто износ подшипников провоцируют непрофессиональной заменой сальника редуктора. Например, после замены сальника гайка хвостовика затягивается без соблюдения момента затяжки (тянем, сколько усилие) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В результате появляется шумоглушитель после небольшого пробега после замены сальника хвостовика. Только в этом случае шум «Гуль» в коробке передач постоянный и непохожий на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, прибавляется газ или сбрасывается.

Сборка редуктора заднего моста

Видео 1:

Регулировка коробки передач с помощью специальных приспособлений и контрольных устройств…

При сборке коробка передач регулируется по 4-м параметрам:

1. Выбор регулировочного кольца

Параметры от 2,6 до 3,5. Кольцо служит для регулировки глубины зацепления зубьев «конечной» и «планетарной», которая строго выставлена. Тут как раз нужна «коррекция -6» для этой главной пары, о которой говорилось выше. Разумеется, для каждой основной пары эта поправка будет индивидуальной.

В этом видео регулировка главной пары будет производиться с помощью специального приспособления. Понятно, что у подавляющего числа автомобилистов такого устройства нет и это лишь наглядный пример регулировки параметра глубины зацепления. Вариант для настройки будет предоставлен без «подгонки».

Устройство также устанавливает «тоа» с микрометром, имитирующим шестерню главной пары. Индикатор установлен на ноль. Затем ножка индикатора переносится на станину подшипника и в этом случае индикатор показывает значение — 3,25, что нехорошо, так как должно лежать в пределах — 3,0. На втором посадочном самолете оказалось — 3.45. Среднее арифметическое — 3,3. Для регулировки используем поправку на «Коничку» — «- 6». В этом случае (- 3,3) + (-6) = 3,36. Необходимая толщина регулировочной шайбы – 3,36 мм. С помощью микрометра подобрать шайбу необходимой толщины.

Примечание. С износом подшипника хвостовика начинает проворачиваться корпус «Конички». В результате изнашиваются торец подшипника, регулировочная шайба и корпус хвостовика. Получается, что при замене сальника хвостовика даже в нужный момент затяжки обеспечивается регулировка глубины зацепления шестерен главной пары и «воющей» пары, а также ее быстрый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка предварительного натяга хвостовика подшипника

Подшипник хвостовика садится на «коня» и устанавливается новая распорная втулка. На видео хорошо видно, что новая втулка гладкая без деформации, а стоявшая ранее деформировалась. Происходит следующее. При затяжке люка хвостовика заданным крутящим моментом (от 12 до 26 кгс) втулка принимает на себя усилие затяжки и деформируясь работает как пружина, создавая натяжение. Усилие затяжки гаек коробки передач ВАЗ 2107-Е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какое «устройство» использует мастер. Необходимо оттянуть хвостовик гайки до появления обратного люфта. Для правильной затяжки гайки хвостовика должны проворачиваться с усилием сопротивления 0,3-0,4 кг, стало быть, предварительный натяг подшипника выполнен правильно. Это правило при сборке используется для старых (бывших в употреблении) подшипников.

Дифференциал с подшипниками устанавливается и фиксируется крышками (момент затяжки около 8 кгс) и загибаются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора Главная пара и предварительный натяг подшипников дифференциала

Для этих целей необходима очередная «адапт» с двумя индикаторами. На видео регулировка гаек ну и все показано, замыкаем планетарный редуктор на зубья «конички» добиваясь необходимого зазора. Заводские данные регулировки зазора от 0,08 до 0,12 мм. Впрочем, для новой главной пары («Конички» и «Планетарки») такой разрыв предусмотрен. Зазор проверяют в 4-х плоскостях, поворачивая шестерню. Зазор для рабочей большой пары после регулировки 0,13-0,14 мм.

После регулировки регулировки регулировочные гайки перекашивают специальные для этого пластины, с одним или двумя «жопами». На этом сборка и регулировка завершены.

Видео 2:

Регулировка глубины главной пары

Регулировка редуктора заднего моста своими руками без использования специальных приспособлений (КПП ВАЗ 2107 такая же).

В этом случае необходимо подобрать толщину регулировочной шайбы.

Итак: вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до упора, оставляя зазор. Устанавливается дифференциал с планетарным механизмом, затягиваются крышки подшипников и болты их крепления.

Совет — напоминание…

При замене сальника хвостовика допускается ряд некорректных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед освобождением люка хвостовика, согласно технологии выполнения работ по замене сальника, необходимо снять полуоси (которые почти никогда не ходовые, так как объем работ многократно увеличится). Хотя по прайс-листу снятие полуосей скорее всего занесут в ведомость и за это возьмут плату, так как для этого нужна технология замены сальника. Это обязательное условие, так как полуось будет создавать сопротивление при затяжке и правильной регулировки Как раз добиться будет невозможно.

Перед отворачиванием гайки хвостовика ее необходимо зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его внешняя поверхность не прорезинена, то нужно использовать герметик по гарантии. Так, риски 0,15 мм на редукторе будет достаточно для прохождения масла через наружную поверхность сальника.

Назад к сборке…

Устанавливаются регулировочные гайки, предварительно выбирается зазор на главной паре (конечный зазор 0,08 на 0,12 мм). Затем на зубья планетарной передачи наносится краска из аэрозольного фонаря и хвостовиком необходимо совершать легкие движения в разные стороны для фиксации краски пятна контакта.

Теперь поворачивая шестерню «планетарной» шестерни хорошо видно пятно контакта на ее зубьях с зубьями «Конички». На месте контакта (в данном случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Щелкают гайкой хвостовика, тем самым подтапливая его подшипник, что дает возможность сдвинуть зубья шестерни друг к другу, то есть как бы «уменьшив» толщину регулировочной шайбы. Регулировочные гайки подшипников дифференциала имеют образцовый зазор (незначительно уменьшился).

Затем снова наносим краску на зубья планетарной передачи и снова начинаем поворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного приподнялось, но этого недостаточно и необходимо снова затянуть люк хвостовика. Аналогичные действия с краской и проворачиванием шестерен необходимо проводить до тех пор, пока пятно контакта не будет расположено ровно посередине зубьев, и звук проворачивания зубьев не станет тише.

После правильной (окончательной) настройки звука будет практически тошно.

Не забывать при каждой затяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В результате контактное пятно точно по всей поверхности зубов. Следует отметить, что это условие является местом пятна контакта для старых (отработанных) пар. Для новых основных пар контакта, как было сказано выше, он должен располагаться в центре зубьев.

Далее. Сдаются крышки планетарной передачи и снимается дифференциал. Гайка хвостовика откручивается и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то зазор остался между подшипником и шестерней хвостовика, где шайба. Этот зазор измеряют набором щупов, тем самым рассчитывая необходимую толщину регулировочной шайбы.

Получается, как и в случае использования инструментов и приспособлений, размер под нужную регулировочную шайбу тоже был 3,36 мм. Снимается подшипник хвостовика, устанавливается регулировочная шайба (3,36мм), устанавливается подшипник и собирается редуктор. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Есть дифференциал с планетарной передачей, крышки и болты затянуты, но не до конца.

Кстати, чехлы местами не спутаешь. Надеваются регулировочные гайки подшипников дифференциала и предварительно выставляются зазоры на главной паре. Затем окончательно затягиваются болты крышек дифференциала. Окончательно регулируется зазор в главной паре и устанавливаются регулировочные гайки.
