Как проверить и отремонтировать задний мост ВАЗ 2101 своими руками
Содержание
- Мост ВАЗ 2101
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Таблица: основные характеристики заднего моста ВАЗ 2101
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Что такое балка
- Полуоси
- Редуктор
- Главная передача
- Дифференциал
- Признаки неисправности заднего моста0010
- Повреждение заднего моста ВАЗ 2101
- Утечка масла
- Отсутствие передачи крутящего момента с карданного вала на колеса
- Повышенный уровень шума в районе моста
- Вибрация
- Шум при разгоне или торможении
- Стук или треск при повороте
- Хруст в начале движения
- Видео: посторонние шумы в корме автомобиля
- Замена полуосей, их подшипников и сальников
- Таблица: характеристики сменных элементов полуоси
- Видео: как заменить подшипник полуоси самостоятельно
- замена
- Видео: замена кпп
- Разборка кпп, замена подшипника хвостовика
- Таблица: технические характеристики подшипника и сальника хвостовика кпп ваз 2101 9
- Как заменить масло в редукторе заднего моста ВАЗ 2101 .
Кто бы что ни говорил, но у него есть ряд преимуществ, касающихся управляемости, разгона и даже безопасности. Однако эти преимущества пригодятся водителю только при полной исправности заднего моста, ведь даже малейшая поломка одной из его многочисленных частей может стать причиной неисправности всего механизма.Мост ВАЗ 2101
Задний мост является одним из основных элементов трансмиссии ВАЗ 2101. Он предназначен для передачи крутящего момента от карданного вала на полуоси машины, а также для равномерного распределения нагрузки на колеса во время движения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ведущие мосты автомобилей ВАЗ серии 2101-2107 унифицированы. Их конструкция и характеристики полностью идентичны, за исключением передаточного числа. У «копейки» это 4,3. Модели ВАЗ с кузовом универсал (2102, 2104) оснащались коробками передач с передаточным числом 4,44.
Задний мост служит для передачи крутящего момента от карданного вала к колесам автомобиля
Таблица: основные характеристики заднего моста ВАЗ 2101
Наименование Индекс 3 Заводской номер по каталогу 1 9 21010 – 240101001 Ножки Длина, мм 1400 Диаметр корпуса, мм 220 мм 9 диаметр чулка 6 0113 100 Масса без колес и масла, кг 52 Тип передачи Гипоидная Значение передаточного числа 1, 90132 4 111 Необходимое количество смазки в картере, см 3 1,3 – 1,5 Фута Устройство заднего моста

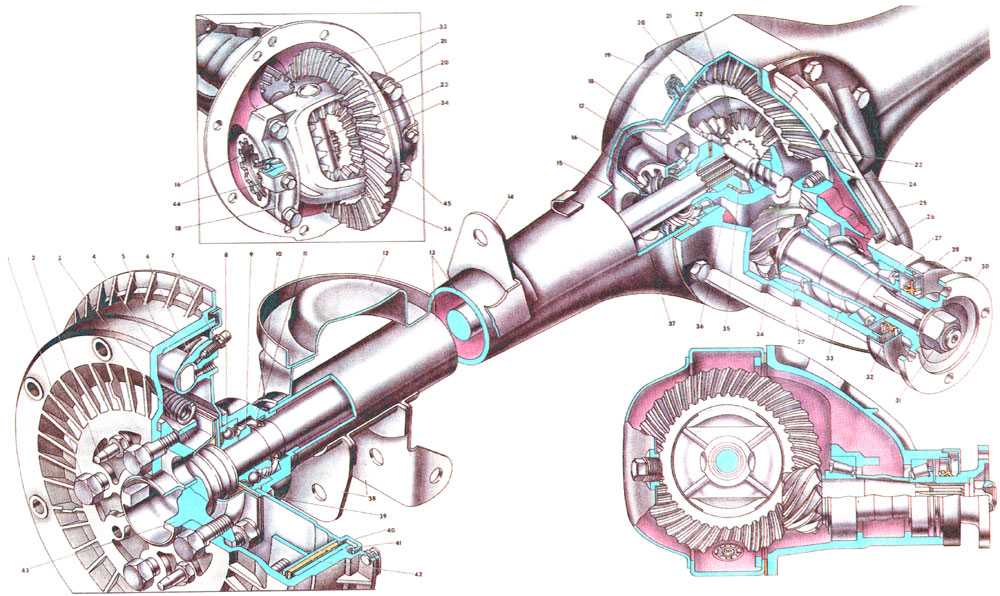

Конструкция заднего моста ВАЗ 2101 состоит из двух основных элементов: балки и редуктора.
Эти два узла объединены в один механизм, но при этом выполняют разные функции.Мост состоит из двух основных узлов: балки и редуктора
Что такое балка
Балка представляет собой конструкцию из двух чулок (кожухов), жестко соединенных сваркой. В торцы каждого из них вварены фланцы, предназначенные для размещения полуосевых уплотнений и подшипников. На концах фланцев имеются четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.
Средняя часть задней балки имеет удлинитель, в котором находится коробка передач. Перед этим удлинителем имеется отверстие, закрытое картером.
Задняя балка состоит из двух соединенных между собой полых чулок
Полуоси
Полуоси машины установлены в чулках. На внутренних концах каждого из них имеются шлицы, с помощью которых они соединены с боковыми шестернями редуктора. Их равномерное вращение обеспечивается шарикоподшипниками. Наружные концы снабжены фланцами для крепления тормозных барабанов и задних колес.
Полуоси передают крутящий момент от коробки передач к колесам
Редуктор
Конструкция коробки передач состоит из главной передачи и дифференциала. Роль устройства заключается в равномерном распределении и перенаправлении усилия с карданного вала на полуоси.
В конструкцию редуктора входят главная передача и дифференциал
главная передача
Механизм главной передачи включает две конические шестерни: ведущую и ведомую. Они снабжены винтовыми зубьями, обеспечивающими их соединение под прямым углом. Такое соединение называется гипоидным. Такая конструкция главной передачи позволяет значительно улучшить процесс притирки и приработки шестерен. Кроме того, достигается максимальная бесшумность при работе коробки передач.

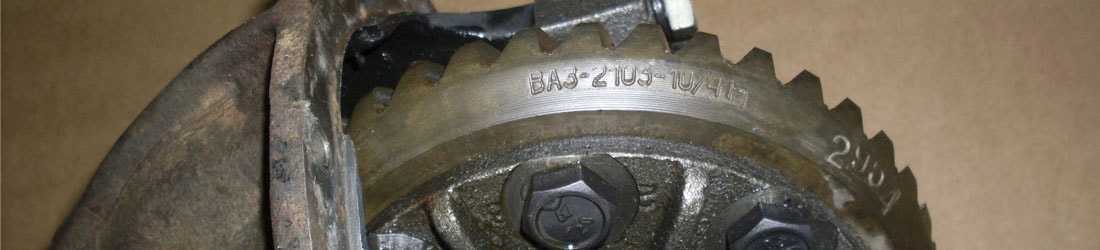

Шестерни главной передачи ВАЗ 2101 имеют определенное количество зубьев. У ведущего их 10, а у ведомого 43. Соотношение числа их зубьев определяет передаточное число редуктора (43:10=4,3).
Главная передача состоит из ведущей и ведомой шестерен
Ведущая и ведомая шестерни подбираются попарно на специальных станках в заводских условиях.
По этой причине они также продаются парами. В случае ремонта коробки передач замена шестерен допускается только в комплекте.Дифференциал
Межосевой дифференциал необходим для обеспечения вращения колес машины с разной скоростью в зависимости от нагрузки на них. Задние колеса автомобиля при повороте или преодолении препятствий в виде ям, выбоин, уступов проходят неравное расстояние. А если бы они были жестко связаны с коробкой передач, то это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, потерю контакта с дорожным покрытием. Эти проблемы решаются с помощью дифференциала. Она делает колеса независимыми друг от друга, тем самым позволяя автомобилю свободно входить в поворот или преодолевать различные препятствия.
Дифференциал обеспечивает вращение задних колес с разной скоростью при преодолении автомобилем препятствий
Дифференциал состоит из двух боковых шестерен, двух сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса.
Полуоси входят своими шлицами в боковые шестерни. Последние опираются на внутренние поверхности коробки с помощью прокладок, имеющих определенную толщину. Между собой они контактируют не напрямую, а через сателлиты, не имеющие жесткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов со своих мест.Корпус дифференциала с механизмом установлен внутри коробки передач на подшипниках качения, запрессованных на шейки корпуса.
Неисправности заднего моста ВАЗ 2101 и их признаки
Сложность конструкции заднего моста не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, агрегат систематически проходит соответствующее техническое обслуживание, а автомобиль не участвовал в дорожно-транспортных происшествиях, он может вообще не заявить о себе. Но бывает и наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы обязательно появятся.
Признаки выхода из строя заднего моста «копейки»
Наиболее вероятными симптомами неисправности моста автомобиля являются:
- течь масла из коробки передач или полуосей;
- отсутствие передачи крутящего момента от «кардана» к колесам;
- повышенный уровень шума в задней нижней части автомобиля;
- ощутимая вибрация при движении;
- нехарактерный шум (гул, треск) при разгоне автомобиля, а также при торможении двигателем;
- стук, треск со стороны моста при входе в поворот;
- хруст в начале движения.
Повреждение заднего моста ВАЗ 2101
Рассматривайте перечисленные признаки в контексте возможных неисправностей.
Утечка масла
Начнем с самого простого — течи смазки. Это, пожалуй, самая распространенная проблема, с которой сталкиваются владельцы «копеек». Своевременно обнаруженная утечка не представляет никакой угрозы для узла, однако при достижении уровня масла критического минимума неизбежен быстрый износ шестерен главной передачи, полуосей и стеллитов.
Утечка масла ускоряет износ шестерни.
Смазка заднего моста «копейки» может вытекать из-под:
- сапуна, который служит своеобразным напорным клапаном;
- Пробки для заливки масла;
- сливная пробка;
- сальник хвостовика;
- прокладки фланца редуктора;
- уплотнения полуосей.
Отсутствие передачи крутящего момента с карданного вала на колеса
К сожалению, такая неисправность тоже не редкость. Чаще всего это происходит из-за низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колес при нормально крутящемся «кардане». Если вам предстоит столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она просто лопнула.
Повышенный уровень шума в районе моста
Сильный шум от моста при движении может свидетельствовать о таких неисправностях, как:
- ослабление крепления колесных дисков к полуосям;
- износ шлицев полуосей;
- Выход из строя полуосевых подшипников.
Вибрация
Вибрация в задней части автомобиля при его движении может быть вызвана деформацией вала одной или обеих полуосей. Подобные симптомы также возникают из-за деформации балки.
Шум при разгоне или торможении
Гул или треск, возникающий при разгоне машины, а также при торможении двигателем, обычно является признаком:
- недостаточного количества смазки в коробке передач;
- износ подшипников механизма или неправильная их затяжка;
- выход из строя полуосевых подшипников;
- выработка или неправильная регулировка расстояния между шестернями главной передачи.
Стук или треск при вращении
Посторонние звуки в районе заднего моста при прохождении поворотов могут возникать из-за:
- возникновения сколов и потертостей на поверхности оси сателлитов;
- износ или повреждение сателлитов;
- Увеличение расстояния между шестернями из-за их износа.
Хруст в начале движения
Хруст при трогании автомобиля может свидетельствовать:
- об износе посадочных гнезд оси сателлитов;
- люфт хвостовика;
- Изменение зазора в соединении ведущей шестерни и фланца.
Как проверить задний мост
Естественно, такие шумы, как гул, вибрация, треск или стук, могут возникать и из-за других неисправностей. Например, тот же карданный вал при поломке подвесного подшипника или выходе из строя крестовины может издавать хруст и вибрацию. Обрыв эластичной муфты «кардана» также сопровождается аналогичными симптомами. Задние стойки или другие элементы подвески могут стучать. В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он.
Задний мост проверяем следующим образом:
- Выезжаем на ровный участок дороги без ям и выступов.
- Разгоняем машину до 20 км/ч.
- Прислушиваемся и отмечаем сопутствующие шумы.
- Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, на какой скорости возникает тот или иной нехарактерный звук.
- Не выключая передачу, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
- Снова разгоняемся до 90-100 км/ч, выключаем передачу и зажигание, позволяя машине двигаться накатом. Если посторонний шум не исчез, редуктор заднего моста в порядке. Без нагрузки шуметь не может (кроме подшипников). Если звук пропал, коробка передач, вероятно, неисправна.
- Проверяем затяжку колесных болтов, затягивая их с помощью колесного ключа.
- Устанавливаем автомобиль на горизонтально ровную поверхность. Вывешиваем его задние колеса домкратом, чтобы можно было их свободно вращать.
- Поочередно вращаем колеса автомобиля влево и вправо, а также толкаем вперед-назад, чтобы определить люфт. Колесо должно свободно вращаться без заеданий. Если при надежно затянутых болтах колесо люфтит или тормозит, скорее всего изношен подшипник полуоси.
- При включенной передаче вращаем каждое из колес вокруг своей оси. Смотрим на поведение карданного вала. Тоже нужно крутить. Если он не вращается, скорее всего сломана полуось.
Видео: посторонние шумы в корме автомобиля
Что гудит, коробка передач или полуось, как определить?
Посмотреть это видео на ютубеРемонт заднего моста ВАЗ 2101
Процесс ремонта заднего моста довольно трудоемкая задача, требующая определенных навыков и специального оборудования.
Если у вас нет достаточного опыта и необходимых инструментов, лучше обратиться в автосервис.Замена полуосей, их подшипников и уплотнений
Для замены деформированной или сломанной полуоси, ее подшипника, сальника потребуется демонтировать колесо и частично разобрать балку. Здесь нам понадобятся:
- автомобильный домкрат;
- ключ для колесных болтов;
- подставка под кузов автомобиля; Ключи
- на «8» («12») и на «17»; плоская отвертка
- ;
- круглогубцы или круглогубцы;
- молоток;
- большое долото;
- «Болгарка» с возможностью подключения к электросети;
- паяльная лампа бензиновая или газовая горелка;
- тиски;
- смазка.
Кроме того, потребуются сами запчасти, которые планируется заменить, а именно полуось, подшипник, стопорное кольцо, сальник. В таблице ниже показаны каталожные номера и спецификации необходимых деталей.
Таблица: характеристики сменных элементов полуоси
Наименование Индекс Задняя полуось Каталожный номер деталей 2103 – 2403069 Ножки Подшипник задней полуоси – 30 402 40113 2 10013 900 Ножки Маркировка 306 Вид Шаровой Рядный Однорядный Диаметр, мм 72/30 1 Высота, мм 113 Максимальная грузоподъемность, Н 28100 Масса, г 350 Стопорное кольцо Стопорное кольцо 2101 – 2403084 Ножки Сальник заднего моста Каталожный номер 2101 – 2401034 Ножки Материал рамы Резина Резина ГОСТ 9039 70 19152 –Диаметр, мм 45/30 Высота, мм 8 Порядок работы:
30 передние колеса. - С помощью баллонного ключа открутите колесные болты.
- Поднимите заднюю часть кузова автомобиля в нужную сторону с помощью домкрата. Закрепляем корпус страховочной стойкой.
- Полностью открутить болты, снять колесо.
- Откручиваем направляющие барабана ключом на «8» или на «12». Снимаем барабан.
Шпильки барабана откручиваются ключом на «18» или на «12»
- Ключом на «17» откручиваем четыре гайки крепления полуоси.
Вал крепится четырьмя болтами.
- Осторожно снимите пружинные шайбы.
Шайбы проще снять круглогубцами
- Потянув полуось на себя, вынимаем ее из корпуса. Если деталь не поддается, прикручиваем к ней ранее снятое колесо обратной стороной. Ударив молотком по колесу через какую-нибудь проставку, выбиваем полуось их чулка.
Если полуось не выходит из чулка, приложите к нему колесо тыльной стороной и осторожно выбейте
- Отверткой снимите тонкое уплотнительное кольцо.
Для снятия кольца подденьте его тонкой отверткой
- Вынимаем уплотнитель. Если полуось сломана или деформирована, выбросьте полуось вместе с сальником и подшипником. Если деталь в рабочем состоянии, продолжаем работу.
Старое уплотнение легко снимается пассатижами
- Закрепляем полуось в тиски и выпиливаем болгаркой фиксирующее кольцо.
Чтобы снять кольцо, его нужно разрезать.
- Зубилом и молотком разрезать кольцо. Сбиваем его с вала.
- Сбиваем и снимаем старый подшипник.
Когда стопорное кольцо снято, подшипник можно сбить молотком.
- Снимите чехол с нового подшипника. Закладываем под него смазку, устанавливаем пыльник на место.
- Ставим подшипник на вал так, чтобы его пыльник был направлен в сторону маслоотражателя.
- Подбираем кусок трубы для усадки подшипника. Его диаметр должен быть примерно равен диаметру внутреннего кольца, т.е. 30 мм. Упираем трубу в кольцо и сажаем подшипник, ударяя молотком по другому его концу.
Подшипник устанавливается набивкой на полуось
- Нагреваем горелкой фиксирующее кольцо.
Перед установкой нового кольца его необходимо нагреть
- Надеваем кольцо на полуось и горячим молотком усаживаем на место.
Стопорное кольцо садится вплотную к подшипнику
- Протираем посадочное место сальника. Смажьте уплотнение консистентной смазкой и установите его в гнездо. Запрессовываем сальник с помощью проставки подходящего диаметра и молотка.
Сальник запрессовывается проставкой и молотком
- Собираем в обратном порядке.
- шестигранный ключ на «12»;
- Ключи рожковые на «13», «17», «19»;
- монтажный шпатель или большая отвертка;
- чистая емкость для слива жира.
- Вывешиваем заднюю часть кузова автомобиля и выполняем работы, предусмотренные пунктами 1–8 предыдущей инструкции для обоих колес. Оси не нужно полностью выдвигать. Достаточно немного потянуть их на себя, чтобы шлицы их валов вышли из зацепления с шестернями редуктора.
- Шестигранником на «12» откручиваем сливную пробку в картере, предварительно подставив под нее емкость.
Для откручивания пробки нужен шестигранный ключ на «12»
- Чтобы масло стекло быстрее, ключом на «17» откручиваем заливную пробку.
- Когда масло стечет, уберите емкость в сторону, закрутите пробки обратно.
- С помощью монтажного шпателя или большой отвертки закрепите карданный вал. При этом ключом на «19» откручиваем по очереди четыре гайки крепления вала к фланцу хвостовика.
Кардан держится на четырех гайках
- С помощью отвертки разъединить фланцы узлов. Отводим «кардан» в сторону и подвешиваем в нижней части корпуса.
При откручивании гаек вал необходимо сместить в сторону
- Ключом на «13» откручиваем восемь болтов крепления редуктора к картеру балки.
Коробка передач держится на восьми болтах.
- Осторожно снимите редуктор и уплотнительную прокладку. Прокладку при последующем монтаже узла потребуется заменить, особенно если до ремонта наблюдались течи масла в местах стыка узлов.
При установке нового узла заменяем уплотнительную прокладку
- На место неисправного узла ставим новый, после чего собираем по обратному алгоритму.
- маленькое крепление;
- ключи на «10», «14», «27»;
- динамометрический ключ;
- круглогубцы или круглогубцы;
- штрек;
- молоток;
- кусок стальной трубы.
- Вставляем два ранее открученных болта в отверстия фланца редуктора.
- Продеваем крепление между болтами и фиксируем фланец от проворачивания. При этом ключом «на 27» откручиваем гайку крепления фланца.
Для отвинчивания гайки крепления фланца ее необходимо зафиксировать с помощью крепления
- Снять фланец.
При откручивании гайки фланец легко снимется с вала.
- С помощью пассатижей вынимаем сальник из гнезда.
Хвостовик удобно извлекать пассатижами с удлиненными «губками»
- Если требуется только замена сальника, смажьте муфту смазкой, вставьте новую деталь на место неисправной детали и запрессуйте ее с помощью молоток и кусок трубы.
Для установки сальника используем отрезок трубы нужного диаметра
- Закручиваем гайку фланца и затягиваем, выдерживая момент 12–25 кгс.м.
Гайка затягивается динамометрическим ключом с моментом 12–25 кгс.м
- При необходимости замены подшипника производим дальнейшую разборку редуктора.
- Редуктор крепим в тиски.
- Ключом на «10» открутить болты крепления стопорных пластин с обеих сторон.
Для снятия пластины необходимо открутить болт ключом на «10»
- Делаем метки на крышке и на станине подшипника. Это нужно для того, чтобы не ошибиться с их расположением при последующей сборке.
Метки можно наносить перфоратором или отверткой
- Болты крышек выворачиваем ключом на «14».
Болты откручиваются ключом на «14»
- Вынимаем кольца и регулировочные гайки.
Наружное кольцо подшипника находится под регулировочной гайкой.
- Вынимаем «внутренности» коробки передач.
Для снятия ведущей шестерни необходимо снять ведомую
- Снимаем шестерню с редуктора вместе с распорной втулкой. Шестерня
снимается с подшипником и втулкой
- С помощью выколотки сбиваем подшипник с «хвоста» шестерни. Под ним находится регулировочная шайба, обеспечивающая правильное положение шестерен. Мы не стреляем.
Подшипник необходимо сбить с вала выколоткой из мягкого металла.
- Установка нового подшипника.
- Набиваем молотком и куском трубы.
- Устанавливаем шестерню в редуктор, собираем.
- Устанавливаем новый уплотнитель. Запрессовываем его, и затягиваем гайку крепления фланца, как указано ранее.
- Ключом на «17» открутить заливную пробку.
Пробка откручивается ключом на «17»
- Установить под сливное отверстие емкость для сбора старой смазки.
- Отвинтить сливную пробку шестигранным ключом на «12».
Перед откручиванием пробки нужно подставить под нее емкость для сбора старой смазки.
- Пока масло стекает в чашу, протрите чистой тряпкой сливную пробку. Внутри него установлен магнит, и он притягивает мельчайшие частицы металла, образовавшиеся из-за износа деталей редуктора. Наша задача избавиться от этой стружки.
- Когда масло стечет, затяните сливную пробку.
Удалить металлические частицы и грязь с пробки перед завинчиванием
- Силой специального шприца или другого приспособления залить смазку в верхнее отверстие. Заливать масло нужно до того момента, когда оно начнет выливаться. Это будет правильный уровень.
Масло заливается с помощью специального шприца
- В конце работы заливное отверстие закручиваем пробкой.
Видео: как заменить подшипник полуоси самостоятельно
Как заменить подшипник полуоси ВАЗ.
Посмотреть это видео на YouTubeЗамена коробки передач
Менять коробку передач стоит только тогда, когда вы полностью уверены, что проблема кроется в износе ее шестерен. Вряд ли получится подобрать и установить шестерни бортовой передачи и сателлиты так, чтобы коробка передач работала как новая в гараже. Это требует очень точной настройки, выполнить которую под силу не каждому специалисту.
Но заменить редуктор в сборе можно самостоятельно. Стоит не так уж и дорого — около 5000 руб.Необходимые инструменты и приспособления:
Порядок действий:
Видео: замена редуктора
Замена редуктора заднего моста ВАЗ классика
Посмотреть это видео на YouTubeРазборка редуктора, замена опорного подшипника вал.
Проверить его наличие можно, пошатывая вал-шестерню. Если есть люфт, то подшипник неисправен.Сальник меняют при обнаружении течи масла в районе фланца хвостовика. Заменить его можно, не прибегая к демонтажу коробки передач. Достаточно отсоединить карданный вал.
Таблица: технические характеристики подшипника и сальника хвостовика КПП ВАЗ 2101
Наименование Индекс Подшипник хвостовика 9 900 2101 – 2402041 Ножки Маркировка 7807 Вид Ролик Рядный Однорядный 3 2 Диаметр /внутр.), мм 73,03/34,938 Масса, г 540 Сальник хвостовика Номер по каталогу 2101 – 2402052 Ножки 10 Акриловая резина Материал рамы 13 Диаметр (наружный/внутренний), мм 68/35,8 Инструменты:
Процесс замены:
Масло заднего моста
Согласно рекомендациям автопроизводителя, в редуктор ведущего моста ВАЗ 2101 следует заливать масло, соответствующее классу GL-5 по системе API и классу вязкости 85W-90 по спецификации SAE. Таким требованиям отвечает смазка отечественного производства типа ТАД-17. Это специальная трансмиссионная смазка для использования в редукторах и гипоидных передачах. Менять его рекомендуется каждые 50 000 км.
Как заменить масло
В редуктор заднего моста ВАЗ 1,5 помещается примерно 2101–1,3 литра смазки. Для замены масла автомобиль нужно будет установить на смотровую яму.
Порядок работы следующий:
Видео: замена масла в редукторе заднего моста ВАЗ 2101
Замена масла в коробке передач ВАЗ 2101-2107.
УЖАСТИК!!!
Посмотрите это видео на YouTubeКак видите, все не так уж и сложно. Своевременно меняйте смазку, обращайте внимание на мелкие неисправности, по возможности устраняйте их, и мост вашей «копейки» прослужит вам не один год.
ВАЗ-2101 «Жигули», ВАЗ-2102 «Жигули» — Страница ТКИ Глеба
ВАЗ-2101 «Жигули», ВАЗ-2102 «Жигули» — Страница ТКИ ГлебаСайт СовАвто.
Нажмите здесь или прокрутите вниз, чтобы увидеть информацию о модификациях: ВАЗ-21011 и ВАЗ-21021
Модель ВАЗ-2101 «Жигули» (седан) ВАЗ-2102 «Жигули» (хэтчбек) ВАЗ-2103 «Жигули» (седан) Сиденье 5 Вес нетто, кг [фунт] 955 [2100] 1010 [2220] 995 [2190] Вес полной загрузки, кг [фунт] 1355 [2980] 1440 [3170] 1430 [3150] Вес груза, кг [фунт] — Полная масса прицепа, кг [фунт] — Длина, мм [дюйм] 4043 [159] 4059 [160] 4116 [162] Ширина, мм [дюйм] 1611 [63,5] Высота, мм [дюйм] 1440 [56,7] 1458 [57,4] 1440 [56,7] Основание, мм [дюйм] 2424 [95,5] Минимальный зазор, мм [дюйм] 170 [6,7] Минимальный радиус поворота, м [ярдов] — Максимальная скорость, км/ч [миль/ч] 140 [87] 137 [85] 150 [93] Максимальная мощность, л. с. [кВт]64 [47] при 5600 об/мин 78 [57,4] при 5600 об/мин Объем двигателя, л [см 3 ] 1,198 [1,198] 1,45 [1452] Передаточные числа — Передаточное число главной передачи — Пробег, л/100 км [миль/гал] 6,9[34,5] @90/ 9,4[25] @120/ 9,2[25,5] в городе 8 [29] @ 90/10,8 [22] @120 и город 7,3[32] @90/ 9,6[24,5] @120/ 9,8[24] в городе Разрывной путь, м [ярды] Емкость топливного бака, литры [гал] 39 [10,3] (Аи-93) 45 [12] (Аи-93) 39 [10,3] (Аи-93) Годы выпуска 1970-1983 1971-1985 1972-1983 Тип двигателя ВАЗ-2101, 4 линейных цил. ,
ох, углевод.ВАЗ-2103, 4 линейных цил., ohc, карб. Степень сжатия 8,8:1 8,8:1 — Разгон от 0 до 100 км/ч [0-62 миль/ч], сек. 22 23 16 Колесная формула 4 х 2 Картинки 96 КБ (цвет «Жигули» в лесу [4]) 96 КБ (цвет, вид сбоку, чертеж [106])
36 КБ (ч/б, вид сбоку [54])
142 КБ (цвет, вид спереди, ВАЗ-21011 на выставке [3])
36 КБ (ч/б, вид сбоку [4])
97 КБ (ч/б, вид спереди, гоночный автомобиль [4])
62 КБ (цв, вид сбоку, гоночный автомобиль [4])
21 КБ (ч/б, вид спереди [16])
108 КБ (цвет, вид спереди, в «Семагино» [Лен.
обл.], экспортная модель из
Финляндия [30])86 КБ (цвет, вид сбоку, рисунок [106]) 11 КБ (ч/б, Лада 1200 вид сбоку, универсал [98])
8 КБ (цвет, вид сбоку, универсал [12])
88 КБ (цветной, передний/задний вид, ВАЗ-21011 и ВАЗ-2102 встречаются на дороге [3])
76 КБ (ч/б, вид сбоку [4])
88 КБ (цв, вид сбоку, чертеж [106])
125 КБ (цветной, вид спереди [3])
31 КБ (ч/б, вид спереди [16])
Фотографии ВАЗ-2103 предоставлены Инго Дицшем [123]. Вот краткая история его автомобиля 1973 года, использовавшегося в ГДР [Восток Германия] с даты его регистрации. Этот ВАЗ-2103 «Жигули» практически полностью оригинален. Его
Первые владельцы, две учительницы из северной ГДР, всегда держали его в
очень хорошее состояние и проехал всего 110.000 км от первоначального
регистрация в ноябре 1973 до середины 1990-х гг. Вероятно, у них было
очень хорошие «связи» чтобы получить эту машину типа ваз 2103 была
очень популярен, и большинству желающих пришлось ждать 10-15 лет.
(!) чтобы получить его. Для использования в ГДР [в отличие от внутреннего использования в СССР]
пришлось внести некоторые изменения: автомобили снабдили задними брызговиками,
аварийная сигнализация и ремни безопасности. Очень полезным был запираемый
бензобак (топливо было в дефиците и дорого…). Когда я получил
автомобиль был в очень хорошем состоянии, включая первый двигатель, первый
краска и неиспользованный набор инструментов. Пришлось заварить одно маленькое отверстие,
нижние части (пороги, колесные арки и передний фартук) пришлось перекрасить. Остальное вроде родное, кроме радио (надеюсь получить
оригинальный), часы (это более поздний тип) и передний номер
держатель тарелки.30 КБ (цвет, вид спереди) 16 КБ (цвет, вид сбоку) 21 КБ (цвет, вид сзади) 26 КБ (цвет, вид сбоку с открытыми дверцами) 23 КБ (цвет, вид двигателя) 17 КБ (цвет, набор инструментов от ВАЗ-2103) К началу страницы
Здесь информация о ВАЗ-21011, ВАЗ-21013, ВАЗ-21021, ВАЗ-21023, ВАЗ-21033 Модель Колесо Формула Полная масса, кг [фунт] Максимальная скорость, км/ч [миль/ч] Двигатель, л. с. [кВт]прочая информация Картинки, описания ВАЗ-21011 (седан) 4 х 2 1355 [2980] 145 [90] ВАЗ-21011, 4 линейных цил., карб., 1.300л, ок, 70 л.с. [51,4 кВт] чуть меньше миль/галлон, разгоняется до 100 км [62 мили] в 18 сек., годы выпуска 1974-1988 то же, что и ВАЗ-2101 ВАЗ-21021 (хэтчбек) 1440 [3170] 145 [90] чуть хуже по расходу топлива, разгоняется за 20 сек., лет выпуска 1971-1985 то же, что и ВАЗ-2102 ВАЗ-21033 (седан) 1430 [3150] 150 [93] чуть хуже по расходу топлива, разгоняется за 18 сек., лет производства 1972-1983 то же, что и ВАЗ-2103 ВАЗ-21013 (седан) 1355 [2980] 142 [88] ВАЗ-2101, 4 линейных цил. , карб., 1.198л, ohc, 64 л.с.
[51,4 кВт]разгон за 20 сек., годы выпуска 1978-1988 то же, что и ВАЗ-2101 ВАЗ-21023 (хэтчбек) 1440 [3170] 150 [93] ВАЗ-2103, 4 линейных цил., карб., 1.450л, ohc, 78 л.с. [57,4 кВт] лучшая экономия топлива, разгон за 18 сек., топливный бак 57 л [15 галлонов], годы выпуска 1972-1983 то же, что и ВАЗ-2102 ВАЗ-21018, ВАЗ-21019 (седан) легче ВАЗ-2101 ? ВАЗ-311 [53] [на ВАЗ-21018], один из первых ВАЗовских роторных двигателей внутреннего сгорания мощностью 70 л.с. [52 кВт]; ВАЗ-411 [53] [на ВАЗ-21019], еще один RCE, 115 л.с. [86 кВт] эти машины были только опытными, некоторые делались для полиции [«ГАИ»], поскольку они были более могущественными и легкий вес. - Как заменить масло в редукторе заднего моста ВАЗ 2101 .
- Таблица: технические характеристики подшипника и сальника хвостовика кпп ваз 2101 9
Кто бы что ни говорил, но у него есть ряд преимуществ, касающихся управляемости, разгона и даже безопасности. Однако эти преимущества пригодятся водителю только при полной исправности заднего моста, ведь даже малейшая поломка одной из его многочисленных частей может стать причиной неисправности всего механизма.
Эти два узла объединены в один механизм, но при этом выполняют разные функции.
По этой причине они также продаются парами. В случае ремонта коробки передач замена шестерен допускается только в комплекте.
Полуоси входят своими шлицами в боковые шестерни. Последние опираются на внутренние поверхности коробки с помощью прокладок, имеющих определенную толщину. Между собой они контактируют не напрямую, а через сателлиты, не имеющие жесткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов со своих мест.
Если у вас нет достаточного опыта и необходимых инструментов, лучше обратиться в автосервис.
Если полуось сломана или деформирована, выбросьте полуось вместе с сальником и подшипником. Если деталь в рабочем состоянии, продолжаем работу.
Но заменить редуктор в сборе можно самостоятельно. Стоит не так уж и дорого — около 5000 руб.
При этом ключом на «19» откручиваем по очереди четыре гайки крепления вала к фланцу хвостовика.
Проверить его наличие можно, пошатывая вал-шестерню. Если есть люфт, то подшипник неисправен.
Мы не стреляем.
УЖАСТИК!!!
с. [кВт]
,
ох, углевод.
обл.], экспортная модель из
Финляндия [30])
Его
Первые владельцы, две учительницы из северной ГДР, всегда держали его в
очень хорошее состояние и проехал всего 110.000 км от первоначального
регистрация в ноябре 1973 до середины 1990-х гг. Вероятно, у них было
очень хорошие «связи» чтобы получить эту машину типа ваз 2103 была
очень популярен, и большинству желающих пришлось ждать 10-15 лет.
(!) чтобы получить его. Для использования в ГДР [в отличие от внутреннего использования в СССР]
пришлось внести некоторые изменения: автомобили снабдили задними брызговиками,
аварийная сигнализация и ремни безопасности. Очень полезным был запираемый
бензобак (топливо было в дефиците и дорого…). Когда я получил
автомобиль был в очень хорошем состоянии, включая первый двигатель, первый
краска и неиспользованный набор инструментов. Пришлось заварить одно маленькое отверстие,
нижние части (пороги, колесные арки и передний фартук) пришлось перекрасить.
Остальное вроде родное, кроме радио (надеюсь получить
оригинальный), часы (это более поздний тип) и передний номер
держатель тарелки.
с. [кВт]
, карб., 1.198л, ohc, 64 л.с.
[51,4 кВт]
