Задние стойки Ваз 2110 – признаки неисправности замена своими руками

Рано или поздно каждый владелец автомобиля ВАЗ 2110 столкнётся с необходимостью замены как передних, так и задних амортизационных стоек. Потому что любая деталь со временем изнашивается, и стойки в этом смысле не являются исключением.

В сегодняшней статье мы расскажем вам о причинах выхода из строя, признаках неисправности, периодичностью и самостоятельной замены амортизационных стоек на Ваз 2110

Содержание

1. Задняя подвеска Ваз 2110 – основные компоненты
2. Периодичность замены задних стоек Ваз 2110
3. Причины выхода из строя задних стоек Ваз 2110
4. Признаки неисправности задних стоек Ваз 2110
5. Основные причины стука в задней подвески Ваз 2110
6. Видео: Как понять, что на Ваз 2110 неисправны стойки
7. Какие стойки выбрать для Ваз 2110 – отзывы владельцев
8. Как снять задние стойки Ваз 2110 – пошаговая инструкция + фото
9. Установка задних стоек Ваз 2110 – пошаговая инструкция + фото
10. Видео: Замена стоек Ваз 2110 своими руками

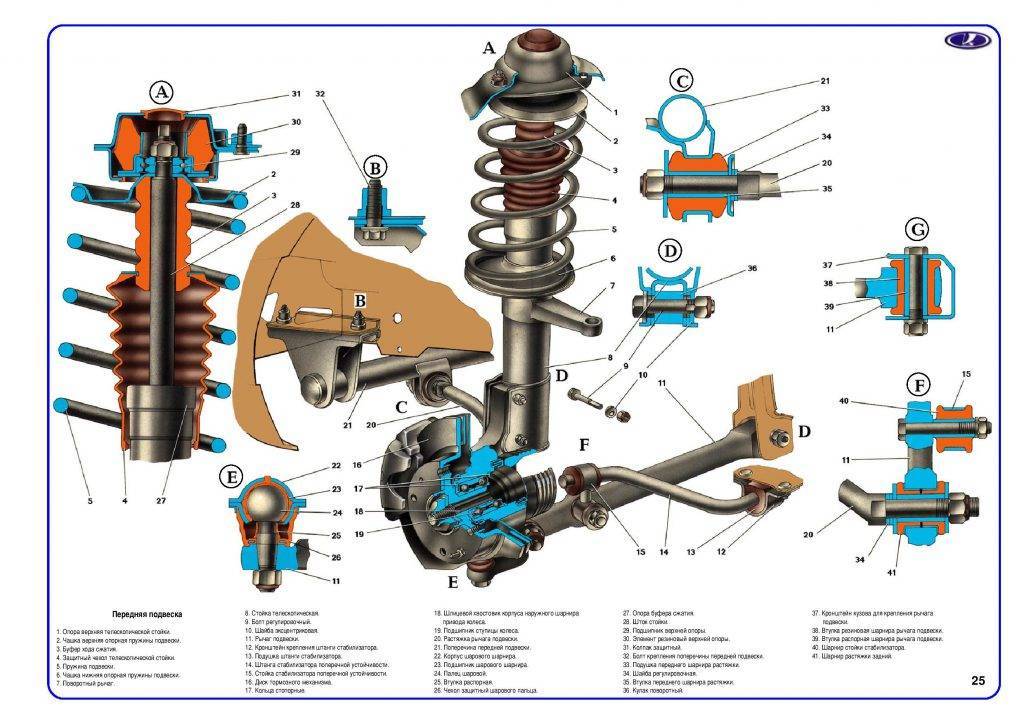

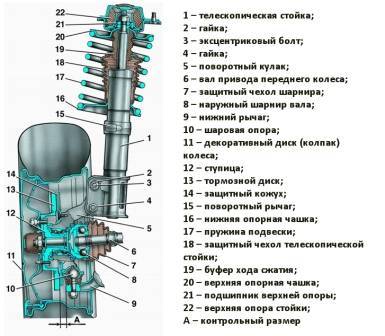

Задняя подвеска Ваз 2110 – основные компоненты

Устройство задней подвески ВАЗ 2110 представляет собой сваренные между собой через усилители два продольных рычага 13 с соединителями 12, к задней части которых приварены кронштейны 14 с местами для крепления амортизаторов и с фланцами 15.

К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

Периодичность замены задних стоек Ваз 2110

Срок службы задних стоек и периодичность их замены зависят от трех факторов – качества изготовления, соответствия массе автомобиля и манеры езды. Поэтому на одних автомобилях амортизаторы приходится менять раз в полгода, на других они исправно работают 5 – 7 лет. Нередки случаи, когда амортизаторы известных фирм (Kayaba, Koni, Monroe, Sachs) будучи установленными на автомобили Ваз 2110 выходили из строя через 2 – 3 месяца, а непритязательные амортизаторы изготовленные на заводах «Группы ГАЗ» и «АВТОВАЗ» работали больше 3 лет.

Причины выхода из строя задних стоек Ваз 2110

К основным причинам выхода из строя задних стоек на Ваз 2110 можно отнести следующие факторы:

• Износ детали связанный со сроком ее эксплуатации
• Агрессивная манера езды
• Некачественное дорожное покрытие
• Износ другой детали в задней подвески совокупно повлиявший на исправность стоек

Все выше перечисленные факторы на прямую или косвенно влияют на износ задних амортизационных стоек Ваз 2110.

Признаки неисправности задних стоек Ваз 2110

Основными признаками износа стоек на автомобиле Ваз 2110 можно считать:

• биении руля;
• усиленной вибрации кузова  на «гребенке» именно на  стороне; поврежденной стойки;
• уходу авто с прямолинейной траектории движения;
• ненормальному заносу при вхождении в повороты;
• увеличенному тормозному пути;
• появлению стуков в  стойке, что свидетельствует о ненормальной работе клапанной группы амортизатора;
• наличию подтеков, т.е.  вытеканию  масла.

Становится понятно, что нужно искать и устранять причину нарушения нормальной работы подвески. Дальнейшая эксплуатация автомобиля с явными признаками таких отклонений в работе подвески крайне нежелательна.

К чему это  может привести не своевременная замена стоек на Ваз 2110:

• Во-первых, за 1.5-2 тыс. км пробега можно просто «разбить» опорные подшипники передних стоек;
• Во-вторых,  вкупе с  посредственной балансировкой передних колес, происходит усиленный неравномерный износ шин, порой даже  «буграми», потому что колесо «прыгает» на дороге во время движения авто; Разбиваются подшипники ступиц, ну а их цена и  работа по замене  сегодня составляет приличную сумму;
• В-третьих, увеличение тормозного пути  напрямую связано с безопасностью эксплуатации авто, когда несколько метров или долей секунды могут решить вопрос ремонта кузова или его деталей не в пользу  автовладельца;
• В-четвертых, снижается ресурс  работы тормозных колодок, идет их неравномерный износ,  опять же –  вопрос безопасности, ну и  как следствие – непредвиденные расходы на  их вынужденную замену.

Основные причины стука в задней подвески Ваз 2110

Стуки в задней подвески Ваз 2110 возникают по разным причинам, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Видео: Как понять, что на Ваз 2110 неисправны стойки

Какие стойки выбрать для Ваз 2110 – отзывы владельцев

Заводские стойки, устанавливаемые на Ваз 2110, идеальными для этого автомобиля не назовешь. По конструктивным и техническим параметрам они подходят, однако не обеспечивают желаемого качества, эффективности и длительности эксплуатации.

К основным недостаткам заводских элементов подвески относят:

• Недостаточная надежность. Многие автовладельцы отмечают, что уже спустя несколько месяцев использования могут создавать характерный стук в подвеске, который свидетельствует о необходимости ремонта;
• Не редко подтекают, что говорит о проблемах подвески и потребности ехать на СТО;
• При движении на высокой скорости, стойки проявляют другой недостаток — вызывают сильный крен кузова, от которого комфортными скоростные повороты точно не назовешь.

Самым востребованным брендом оказался SS20. Сегодня стойки сс20 на ВАЗ 2110 подходят идеально. Не будем скрывать, эти элементы во многом превосходят отечественные, заводские аналоги.

Компания SS20 выпускает достаточно много различных элементов подвески, которые подходят для модельного ряда ВАЗ.

Их отличительные особенности заставили автовладельцев обратить на себя повышенное внимание.

• Качество продукции высокое при очень привлекательной стоимости.
• На продукцию предоставляется длительная гарантия. Так, на стойки — 2 года без ограничений по пробегу, а на пружины — 4 года.
• Гарантия распространяется на изделие вне зависимости от места установки. Вам не обязательно ехать к СТО и платить мастерам деньги, чтобы сохранить гарантию. Многие меняют стойки на «десятке» самостоятельно, у себя в гараже. Если вы поступите таким образом, гарантия, распространяемая по деталям от SS20 все равно будет действовать.
  Это единственный производитель, предлагающий подобные условия по гарантии.

Определенным конкурентом можно назвать фирму Асоми. Их детали достаточно качественные, надежные. Только гарантия составляет всего 1 год. Причем обязательно устанавливать элементы нужно на специализированных станциях технического обслуживания. А это существенно сказывается на стоимости ремонта.

Как снять задние стойки Ваз 2110 – пошаговая инструкция + фото

Для того чтобы заменить задние стойки на Ваз 2110 нам понадобятся следующие инструменты:

• домкрат или подъемник;
• упор под колеса и днище;
• WD-40;
• молоток;
• ключи на 17, 6, 19;
• отвертки;
• пассатижи;
• оригинальные амортизаторы задних стоек с номером 2110-2915004.

И так переходим к самим работам:

1. Для того чтобы добраться до верхнего крепления задней стойки необходимо снять спинку на заднем сидении и сместить в сторону обивку на арке заднего колеса.
2. После откручивания снимается гайка, после чего необходимо извлечь опорную и пружинную шайбу, а также верхнюю подушку штока. Затем, используя домкрат,  поднимают автомобиль, после чего снимают заднее колесо со стороны замены стойки. Колесо снимается для удобства доступа. При желании эту процедуру можно осуществлять и без снятия колеса.
3. Ключом на 19 откручивается гайка болта, который крепит стойку амортизатора к задней балке. Чтобы при откручивании болт не проворачивался, его необходимо придерживать другим ключом.
4. Далее извлекается болт. Если крепежный болт не извлекается от руки, его необходимо выбить при помощи молотка и оправки.
5. После чего извлекается амортизатор, вместе с пружиной. Из снятого амортизатора, снимается пружина, нижняя подушка с втулкой, а также буфер хода сжатия и защитный чехол. С опорной чашки кузова необходимо снять резиновую прокладку пружины.

Установка задних стоек Ваз 2110 – пошаговая инструкция + фото

Перед установкой новой задней стойки на амортизатор крепят снятую ранее нижнюю опорную чашку, а на шток амортизатора — буфер хода сжатия, защитный чехол, подушку, нижнюю упорную шайбу.

1. Далее на амортизатор устанавливают пружину, которую необходимо расположить так, чтобы резиновая прокладка на пружине совпала с опорной шайбой на кузове автомобиля.
2. Затем закрепляется нижняя часть стойки на задней балке, при этом крепежный болт не стоит полностью затягивать, а просто слегка подкрутить.
3. Со стороны замены амортизатора, под заднюю балку подставляется упор, и автомобиль опускается на домкрате, при этом необходимо направлять шток стойки в отверстие кузова. После выхода штока из отверстия в кузове, на него надевают верхнюю опорную шайбу и подушку, закручивают гайку штока, устанавливают колесо.
4. Затяжка нижнего крепежного болта стойки к балке осуществляется после того, как снятый с домкрата автомобиль будет стоять на колесах.
5. Когда замена задних стоек ВАЗ 2110 выполнена, необходимо отрегулировать развал передних колес и регулятор давления задних тормозов.

Видео: Замена стоек Ваз 2110 своими руками

Замена задних стоек на ВАЗ 2110 своими руками, диагностика неисправности (видео)

Содержание:

1. Задачи
2. Стуки
3. Замена

Выполнить замену задних стоек у ВАЗ 2110 не сложно даже в условиях собственного гаража без помощи специалистов. Самостоятельный ремонт не займет много времени, зато сохранит внушительную сумму денег, которую бы вам пришлось платить на станции технического обслуживания.

Задачи задних стоек

Задние стойки, как и передние, являются важным узлом автомобиля, созданные для поглощения энергии кузова. Эта энергия передается во время движения по дороге. Если покрытие неровное, стойки испытывают двойную нагрузку.

Схема устройства балки

Как результат, стойки влияют на комфорт и безопасность. Можно выделить несколько основных задач данных элементов.

1. Отвечают за износ ходовой, способствуют амортизаторам во время «подпрыгивания» кузова. Ведь если машина прыгает, в этот момент колеса не соприкасаются с поверхностью, тормоза не работают, на кузов воздействуют боковые силы. Это не безопасно.
2. Повышают комфорт при вождении. Отсутствие эффективной амортизации негативно сказывается на комфорте. Особенно, если речь идет о неровных дорожных участках.
3. Грамотно установленные амортизаторы минимизируют тормозной путь, не дают кузову колебаться при подпрыгиваниях.

Если стойки плохо установить, длина тормозного пути заметно увеличится, кузов будет качать в стороны при подпрыгиваниях, что приведет к износу ходовой, резины и прочих элементов автомобиля.

Стуки

Выполнить замену задних амортизаторов у ВАЗ 2110 необходимо сразу после того, как вы услышали характерные стуки сзади.

Следует грамотно подойти к этому вопросу, изучить по видео процедуру замены, проконсультироваться у специалистов и обязательно просмотреть руководство по эксплуатации вашего автомобиля.

Стуки возникают по разным причинам сзади, потому в этом следует разобраться более детально.

1. Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
2. Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
3. При осадке пружины она обязательно подлежит замене.
4. Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
5. При перегрузке задней подвески или ее повреждения также возникает стук.
6. Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
7. Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
8. Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Замена

Сделать ремонт задних стоек своими руками вы сможете без особых проблем, потому смело принимайтесь за работу. Но только при условии определенного опыта в подобных делах.

Увы, задняя стойка быстро изнашивается, особенно, если регулярно передвигаться на автомобиле по проселочным дорогам с загруженным багажником и салоном.

Перед тем как приступить к ремонту, важно заметить, что одновременно с этим следует заменить и пружины. Работа выполняется одновременно, потому рассмотрим весь процесс в комплексе.

Процедура выглядит следующим образом.

1. Снимите обшивку с багажника. Это позволит получить доступ к задним стойкам вашей десятки.
2. Отсоедините обшивку аккуратно возле колесной арки, чтобы добраться к верхнему узлу крепления амортизатора.
3. Верхний узел держится на гайке, открутить которую вы сможете накидным ключом. Шток при этом придерживайте в неизменном положении, потому заранее вооружитесь рожковым ключом на 6.
4. Освободив верхний узел, двигайтесь к нижнему. Поднимите на домкрате заднюю часть автомобиля, снимите задние колеса, откуда открывается взор на стойку. Автомобиль обязательно зафиксируйте на месте стояночным тормозом и дополнительными упорами под передними колесами.
5. Нижний узел крепится гайкой на 19. Раскрутите ее, достаньте болт нижнего узла.
6. Полностью извлеките всю конструкции стойки. Помимо амортизатора, вы вытащите пружину. Удалите старую резиновую прокладку между корпусом машины и пружиной, замените ее на новую.
7. С верхнего штока амортизации снимите распорную втулку. Она может подойти для нового амортизатора, поскольку практически не изнашивается, служит долго. Если втулки не будет, задняя стойка разобьёт посадочное место.
8. На весь шток нанесите силиконовую смазку, что позволит заметно продлить срок службы конструкции.
9. Замените старые элементы на новые, и приступайте к процедуре обратной сборки.
10. Прокладку верхнего узла обязательно закрепите на кузове, используя липкую ленту.
11. Узел задней стойки поместите на его посадочное место. Пружина должна находиться в растянутом состоянии.
12. Закрепите у нижнего узла стойки болт, но затягивать его не нужно.
13. Между кузовом автомобиля и задней балкой установите опору. Постепенно начинайте опускать автомобиль, направляя стоечный шток в посадочное отверстие на подкрылке.
14. Следите за тем, чтобы в багажнике показался кончик штока. После этого гайку фиксируют и затягивают.
15. Остается снять домкрат, убрать дополнительную опору, затянуть гайку нижнего узла и проверить качество проведенного ремонта.

Теперь вы знаете, как снять заднюю стойку у автомобиля ВАЗ 2110. Задача действительно не такая сложная, как может показаться. Здесь главное осторожность и аккуратность в ваших действиях, плюс использование качественных запчастей, чтобы последующая замена потребовалась не скоро.

 Загрузка …

---

Замена задних стоек (ВАЗ 2110). Опора задней стойки ВАЗ 2110

В этой статье вы узнаете о замене задних стоек ВАЗ 2110. Эта работа несложная, с ней справится каждый автомобилист, умеющий обращаться с гаечными ключами и специальным инструментом. При замене элементов задней подвески необходимо учитывать все нюансы, ремонт должен происходить максимально профессионально. Только так вы сможете добиться приемлемых характеристик своего автомобиля в будущем. Конечно, перед началом работы стоит ознакомиться с тем, для чего нужны стеллажи, а также изучить их конструкцию.

Назначение стоек

А теперь о том, что такое задняя стойка ВАЗ 2110. Ремонт подвески будет рассмотрен ниже. На автомобиле ВАЗ 2110 стойки необходимы для того, чтобы гасить колебания подвески при движении по неровной поверхности. К сожалению, плохие дороги не редкость, от них страдают автомобили. Если стойки подвески вышли из строя, гашения колебаний не произойдет. И это накладывает отпечаток на надежность автомобиля в целом. Следует отметить, что при движении по неровным дорогам на все элементы подвески происходит увеличение нагрузки не менее чем в два раза. И основная нагрузка приходится на опоры, к которым производится соединение стоек. Именно эти опоры принимают на себя практически всю нагрузку.

Эксплуатация автомобиля и подвеска

При бережной эксплуатации автомобиля и исправном состоянии задней подвески во время вождения будет соблюдаться максимальный комфорт. Кроме того, значительно повышается безопасность вашего автомобиля. С помощью задних стоек ВАЗ 2110 можно оптимизировать степень износа всей подвески. Благодаря им вертикальное перемещение всего автомобиля становится минимальным. Это значительно увеличивает срок службы подвески. Например, если колесо отрывается от дорожного покрытия, оно не участвует в торможении. Следовательно, безопасность в этом случае ухудшается. При использовании амортизаторов возможность отрыва колеса от дорожного покрытия минимальна. Самым главным, конечно же, для любого автомобиля является его комфорт. Мелкие неровности, резкое торможение создают определенные нагрузки на весь кузов автомобиля.

Проставка Проставки

Наверняка вы замечали, что при большой нагрузке на заднюю ось происходит значительное уменьшение клиренса. В этом случае колеса начинают задевать крылья или защиту. Для изменения дорожного просвета в большую сторону приходится прибегать к использованию проставок. Эти элементы монтируются в нижней части стойки. Они расположены непосредственно на задней балке. Навесным является опора задней стойки ВАЗ 2110. Но стоит отметить, что при увеличении дорожного просвета автомобиль меняет свои характеристики:

1. В заднем контуре тормозной системы регулятор давления находится в другом положении.
2. Также значительно различаются углы развала передних колес.
3. Головной свет меняет направление, приближается к передней части автомобиля.

Обратите внимание, что вы можете без особых проблем самостоятельно отрегулировать подсветку и положение регулятора давления. А вот развал колес на переднюю ось лучше всего делать с помощью специального оборудования на СТО.

Стук подвески

Иногда проявляется стук задних стоек ВАЗ 2110. Точную причину назвать довольно сложно, так как такое поведение может быть вызвано чем угодно. Например, если машина часто движется по неровной дороге, может быть стук. Как правило, амортизаторы работают плохо, их нужно ремонтировать или менять на новые. Редко случается износ втулок рычагов. В этом случае поможет только замена рычагов в сборе. Обратите внимание на то, что пружина со временем становится слабее. Если он сместился, потребуется установить новый. Если подвеска недавно ремонтировалась, то стук начинается, проверьте внимательно все крепления амортизаторов. Скорее всего, гайки были плохо затянуты или износились втулки в пружинах.

Перегрузка автомобиля

Очень часто стук подвески возникает на автомобилях, постоянно подвергающихся перегрузкам. По этой причине желательно следить за тем, чтобы эксплуатация автомобиля проходила в нормальных условиях. Чтобы убедиться, что они вышли из строя, например, рычаги, необходимо полностью разгрузить задний мост. Диагностику лучше проводить с помощью смотровой ямы. Двигая подвеску в вертикальной плоскости, можно услышать скрежет, а также другие звуки, которые от него исходят. Кроме того, таким образом можно точно определить место поломки. Если на ВАЗ 2110 стучит задняя стойка, это не признак того, что она вышла из строя. В первую очередь осмотрите крепления.

Конструкция задней стойки

Задняя стойка состоит из двух основных элементов. Во-первых, это телескопический амортизатор, работающий в обе стороны. Во-вторых, это пружина, она крепится на корпусе амортизатора. На десятке стоек расположены несущие конструкции. Рычаг позволяет нормализовать работу всей подвески. Эта конструкция состоит из набора рычагов, кронштейнов, в которых находятся проушины, сайлент-блоков, а также соединительных элементов.

Снятие стойки

Для замены задних стоек понадобится немного терпения и инструмент. Первое, что нужно сделать, это полностью опустошить багажник. Избавьтесь от всего, что может помешать нормальному доступу к чашкам в арках. Необходимо демонтировать спинку заднего сиденья, а также необходимо на время отсоединить кронштейны для фиксации. После этого вы получите доступ к верхней части стойки. Он привязан к одной точке. Обратите внимание, что удобнее всего при откручивании верхних гаек использовать специальный ключ. Если у вас его нет, то придется немного схитрить, удерживая стержень от проворачивания ключом на 6. Конечно, задние стойки ВАЗ 2110 удобнее снимать специальным инструментом. А гайка откручивается с помощью ключа на 17.

После этого необходимо установить на пружину специальный съемник. Теперь откручиваем гайку с болта на нижнем кронштейне. Вот и все, задняя стойка полностью снята. Обязательно в ремонт ставлю новые пыльники и отбойники. Если вы устанавливаете новый элемент, вам нужно будет приобрести все вышеперечисленные детали в магазине. А теперь о том, как установить заднюю стойку ВАЗ 2110.

Установка стойки

Для установки стойки на автомобиль необходимо выдвинуть тягу в крайнее положение. Обратите внимание на то, что пружина должна быть установлена ​​на амортизаторе и максимально сжата съемником. Установите шток амортизатора в отверстие в чашке. Затем в верхний крепеж можно прибить гайку. Прикрепите нижнюю проушину к задней балке автомобиля. На этом ремонт окончен, не забудьте хорошо затянуть все гайки. Обратите внимание, что перед началом разборки важно предварительно обработать все резьбовые соединения проникающей смазкой. Это позволит быстро открутить гайки. Вот так можно заменить задние стойки ВАЗ 2110 с минимальными временными затратами. «Каяба» производит качественные амортизаторы, которые будут намного лучше стоковых.

Не работает центральный замок на ВАЗ 2110

Приветствую! Сегодня я расскажу вам о причинах, почему не работает центральный замок на ВАЗ 2110 и покажу вам процедуру диагностики, поиска и устранения неисправности центрального замка на Лада 110. Итак, поехали!

Содержание

• Почему не работает центральный замок на ВАЗ 2110?
  • Перегорел предохранитель
  • Повреждены провода
  • Не замыкается контакт в приводе центрального замка
  • Окисление контактов разъема центрального замка
  • Механические неисправности
• Ремонт центрального замка на ВАЗ 2110

Почему не работает центральный замок на ВАЗ 2110?

За много лет работы с автоэлектрикой не раз сталкивался с этой проблемой. Что касается ВАЗ 2110, отмечу следующие причины выхода из строя центрального замка:

Перегорел предохранитель

Именно с этого элемента следует начинать проверку электрической цепи центрального замка, как вы увидите ниже, когда я продолжу к рассказу о ремонте центрального замка Лады 110 на примере реального автомобиля. Предохранитель очень чувствителен к разного рода перегрузкам (даже самым малым), влаге и сильным вибрациям. Ремонт, в данном случае, сводится к замене этого элемента цепи датчика проникновения.

Повреждены провода

Эту причину можно назвать самой распространенной. Возникает в местах с наибольшей нагрузкой на узел, а именно в месте прохождения гофры с проводами со стороны двери и стойки. Это вы также увидите на примере нашего ремонта.

Не замыкается контакт в приводе центрального замка

Это происходит по следующим причинам:

• Неправильное положение тяги после соединения кнопки блокировки и привода, в результате чего кнопка не замыкается идти до упора и не может замкнуть контакт;
• кнопка блокировки касается обшивки двери, что, как и в первом случае, не дает ей опуститься до упора и замкнуть контакт.

При обнаружении таких проблем первым делом нужно проверить положение кнопки и обшивку на наличие потертостей. Если проблем не обнаружено, обратите внимание на расположение тяги.

Окисление контактов разъема центрального замка

Разъем центрального замка на Ладе 110 расположен крайне неудачно в плане защиты от попадания в него воды. А именно — под ковриком, в месте расположения ног водителя. Зимой и осенью там скапливается много воды, что приводит к окислению контактов и, как следствие, к потере мощности активатора. Устранить это упущение конструкторов ВАЗ 2110 можно с помощью обычной пищевой пленки, которой можно обмотать штекерный разъем.

Механические неисправности

К категории таких неисправностей центрального замка относится износ пластмассовых шестерен тянущего механизма. Обнаружить эту неисправность довольно легко – при открытии/закрытии центрального замка будет слышен посторонний шум из-под обшивки двери, что связано с проскальзыванием зубчатых колес в результате истирания.

Теперь, когда вы знаете об основных причинах неисправности ВАЗ 2110, приступим непосредственно к процедуре выявления и устранения неисправности центрального замка на реальном автомобиле.

Ремонт центрального замка на ВАЗ 2110

Ну вот мы и подошли к главному — ремонту центрального замка на ВАЗ 2110. Как видно по фото машина попала ко мне уже частично разобранной — водительская дверная карта снята.

Проблема в том, что ни одна из дверей не может быть открыта/закрыта центральным замком. Что ж, приступим.

Для работы нам потребуются:

• отвертка и кусачки;
• Устройство для «проверки» электрической цепи центрального замка;
• Устройство для поиска коротких замыканий. Я буду использовать устройство собственного изготовления;
• специальные токоизмерительные клещи.

Итак, начнем.

Как я уже говорил выше, проверка цепи начинается с предохранителя. В нашем случае перегорел предохранитель на 25А. Поэтому я вытащил его и подключил свое устройство к розетке. Вы можете увидеть больше об этом в моем видео «Тензодатчик для поиска короткого замыкания».

Отсоедините разъем цепи центрального замка, который спрятан в передней двери, подключите к нему щуп и попробуйте управлять замком (открыть-закрыть). В разъёме 3 провода — чёрный (масса), белый и коричневый (управляющие провода). Включаем белку и подаем на нее импульс — замки щелкнули. То есть теперь они умеют открываться.

Смоделируем ситуацию с закрытой пассажирской дверью. Закройте его и попробуйте управлять замком импульсом на один из проводов разъема. На моем устройстве загораются лампочки, что является признаком короткого замыкания в цепи центрального замка.

Из этого можно сделать вывод, что провода в стыке двери переднего пассажира оборваны и при их замыкании происходит короткое замыкание, в результате чего перестает работать центральный замок. Помните, когда мы разбирали причины выхода из строя центрального замка, я говорил, что место прохода жгута проводов со стороны двери и стойки – самое уязвимое место? Теперь это подтвердилось на практике.

Сняв обшивку передней пассажирской двери и разобрав всю проводку, к моему удивлению, повреждений не обнаружил. Визуально вся проводка цела. Поставили все обратно и продолжили искать короткое замыкание.

Отсоедините разъем, идущий к двери переднего пассажира, и попробуйте снова открыть замок. Прибор указывает на короткое замыкание. То есть проблема не в этом узле, потому что мы его исключили из схемы. Так что надо поднимать маты и дальше искать место где замыкание.

Далее я подключил свое устройство к разъему блока управления центральным замком. Заодно отсоединил разъемы передних дверей и снял разъем с блока управления центральным замком, чтобы исключить их из цепи.

Желтый и красный провода отвечают за управление работой центрального замка в блоке, которые проходят через все двери. Я подключил свой прибор для поиска короткого замыкания к «+» в месте перегоревшего предохранителя.

При подаче импульса на желтый провод разъема к блоку центрального замка — срабатывают замки задних дверей.

Теперь подаю питание на красный. Устройство сигнализирует о коротком замыкании. Это говорит о том, что красный провод в каком-то месте сидит на земле, то есть его оголенная часть касается кузова автомобиля.

Эти два провода, красный и желтый, проверять не надо, а проверка показывает, что они на земле.

Начнем поиск.

Поиски привели меня к правой задней двери. С помощью токоизмерительных клещей и своего прибора осматриваю этот участок проводки. Подключаю токовые клещи к красному проводу, видим ток 0,02 А.

Проверенный инструмент

При подаче токовой нагрузки лампочки на моем устройстве загораются, а токовые клещи показывают огромный всплеск. Короткое замыкание присутствует.

Это означает, что красный провод находится на земле. Теперь нужно найти место замыкания провода на массу.

И снова поиск приводит к месту прохождения гофры с проводами со стороны двери и стойки. В данном случае провод был пережат ограничителем двери.
