Дедовский метод, как восстановить резьбу в алюминии: простые советы от мастеров
Содержание
- С помощью метчика-болта
- С ремонтной вставкой
В ситуации, когда сорвана резьба в основании из алюминия, оказаться может каждый. Но это не является поводом для паники, ведь есть 2 проверенных способа, позволяющих исправить неприятность своими руками в домашних условиях. О каждом из них поговорим далее.
С помощью метчика-болта
Вариант, когда размер нового болта не имеет принципиального значения, позволяет воспользоваться самым простым способом восстановления резьбового соединения.
Все, что понадобится сделать в случае обнаружения проблемы, – это:
- Взять болт подходящего размера и отшлифовать его. Шлифовка чрезвычайно важна, так как даже самый маленький кусочек ржавчины станет проблемой при нарезании новой резьбы.
- Установив будущий метчик в тиски, обточите его наподобие конуса, как на фото. Это позволит легко ввести импровизированный метчик в отверстие меньшего диаметра и раздать его до нужных размеров.
- После этого нарежьте 3 канавки, по которым будет выходить стружка. Важно нарезать их под одинаковым углом к продольному стержню.
Все, что останется сделать для получения новой резьбы, – это зажать головку болта пассатижами, гаечным или накидным рожковым ключом и осторожно, но с некоторым нажимом, ввернуть самодельный метчик в отверстие.
Все движения должны быть плавными. Стружку, которая будет вытесняться при изготовлении внутренних колец, нужно удалять при помощи мягкой кисти.
С ремонтной вставкой
В случае, когда вышеописанный способ не подходит, выручит ремонтная вставка, или футорка.
Это приспособление позволяет использовать болт того же диаметра, что использовался до порчи.
Порядок работы следующий:
- Подготавливаем футорку нужного размера.
- При помощи метчика, размер которого соответствует наружному диаметру вставки, прорезаем отверстие для ввинчивания футорки.
- После тщательной очистки от стружки устанавливаем вставку и фиксируем ее стопорным кольцом. В результате отверстие будет выглядеть так, как на фото, и будет полностью идентичным старому.

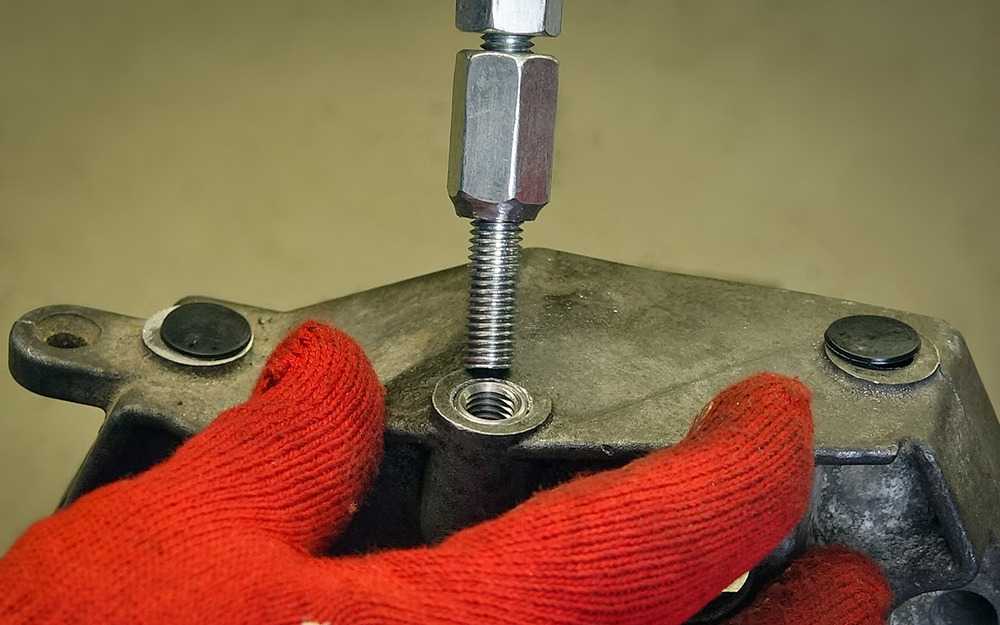

В результате отверстие будет выглядеть так, как на фото, и будет полностью идентичным старому.Если соблюсти все тонкости установки вставки с двусторонней резьбой, то надежность такого способа ремонта будет наивысшей. Единственным минусом такого вида ремонта является необходимость иметь в запасе много вставок нужного диаметра и метчик.
Причин для порчи резьбы на алюминиевых деталях достаточно много. Одно неосторожное движение или сила, которой оказалось слишком много для затягивания, становится началом новой проблемы. Но она очень легко решается, если знать и правильно применять способы ремонта, которыми пользуются опытные автолюбители и профессиональные автослесари.
2 1 vote
Рейтинг статьи
[democracy]
[democracy]
Как восстановить сорванную внутреннюю резьбу?
Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения.
Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?
Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.
Как отремонтировать резьбу с сохранением ее прежнего диаметра?
В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.
Комплект инструментов для восстановления резьбы
Разработкой и изготовлением вставок занимаются многие известные производители.
Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:
- система V-coil
- система Recoil
- система HeliCoil
Как это работает?
- Проволочные вставки для ремонта резьбовых отверстий представляет собой спирально свернутую проволоку из нержавеющей стали с ромбовидным поперечным сечением. Ромбовидный проволочный профиль позволяет внешней части витков ввинчиваться в приемную резьбу в корпусе во время установки. На внутренней части футорки витки образуют новую стандартную резьбу с углом 60°. Наружный диаметр футорки в свободном состоянии больше принимающей резьбы, поэтому витки спирали сжимаются, когда она ввинчивается в корпус. Подобно пружине сжатые витки пытаются разжаться относительно стенок резьбового отверстия корпуса. Возникающий в результате натяг в месте посадки помогает удерживать установленный вкладыш и предохраняет от вывинчивания.
- Вставки снабжены поводковым язычком, который используется для их ввинчивания в подготовленную приемную резьбу. Специальный установочный инструмент захватывает его и использует в качестве привода. После установки поводок будет не нужен и легко обламывается.
- В основании язычка сделана небольшая насечка, которая немного уменьшает площадь поперечного сечения проволоки. Когда нужно будет удалить язычок, насечка поможет легко обломить его в этом месте.
.jpg)
На внутренней части футорки витки образуют новую стандартную резьбу с углом 60°. Наружный диаметр футорки в свободном состоянии больше принимающей резьбы, поэтому витки спирали сжимаются, когда она ввинчивается в корпус. Подобно пружине сжатые витки пытаются разжаться относительно стенок резьбового отверстия корпуса. Возникающий в результате натяг в месте посадки помогает удерживать установленный вкладыш и предохраняет от вывинчивания.Процесс установки пружинной вставки:
Ремонт поврежденной резьбы выполняется в четыре простых шага.
Шаг 1. Просверлите старую резьбу, используя размер сверла, рекомендованный на упаковке комплекта для ремонта резьбы. На хвостовике метчика также указан рекомендуемый размер сверла под резьбу. Не забудьте очистить отверстие от частиц металла.
Шаг 2. В просверленном отверстии нарежьте резьбу специальным метчиком под проволочную вставку, который имеет некоторые отличия от стандартного метчика и обозначается буквами STI (система HeliCoil).
Шаг 3. Установите резьбовую вставку с помощью установочного инструмента.
Для резьбы с крупным (обычным) шагом:
- Наденьте спиральную вставку на монтажный инструмент.
- Поворачивайте вставку до тех пор, пока ее поводок не войдет в паз на конце стержня установочного инструмента.
- Вкрутите ремонтную вставку в резьбовое отверстие, используя ручку поворотного установочного инструмента.
- После того, как вставка будет установлена на нужную глубину, выкрутите установочный шпиндель.
- Используйте монтажный инструмент с патроном предварительного натяжения (сжатия), который входит в комплект для ремонта мелкой резьбы.
- Поместите спиральный вкладыш в патрон предварительного натяжения.
- Проденьте шпиндель установочного инструмента через спираль, пока поводковый язычок не войдет в его паз.
- Поворачивайте инструмент, чтобы намотать вставку на резьбовой конец корпуса предварительной катушки.
- Одной рукой удерживайте корпус под прямым углом к поверхности заготовки над резьбовым отверстием. Вращайте установочный инструмент, чтобы установить вставку через корпус предварительной катушки в резьбовое отверстие в заготовке. После установки убедитесь, что корпус предварительной катушки может плавно перемещаться, значит, витки спирали совпали с резьбой в заготовке.
- После того, как ремонтная вставка будет установлена на нужную глубину, выкрутите установочный инструмент.
Монтажный инструмент для установки ввертыша
Вкручивание футорки
Совет по ремонту резьбы:
Одна из причин того, что данная резьбовая технология не работает, заключается в неправильной посадке резьбовой вставки.
Главное практическое правило – верх проволочного вкладыша должен находиться ниже поверхности заготовки на 1/4 — 1/2 шага резьбы. Один из простых способов определить глубину установки подробно описан ниже.
Перед тем, как начать процесс установки, внимательно посмотрите на входную резьбу, нарезанную метчиком STI в отверстии. Обратите внимание на то место, где нить начинает входить в отверстие.
Сделайте небольшую временную контрольную метку на поверхности корпуса, удаленную на 3/4 оборота от того места, где резьба входит в отверстие. Эта отметка будет использоваться для определения глубины установки ввертыша.
Установите резьбовую вставку заподлицо с поверхностью корпуса и совместите ее конец с контрольной меткой. После этого поверните ее еще на 1/4 оборота для погружения ниже поверхности корпуса на 1/4 шага (0,25 P).
Если требуется более глубокая посадка, поверните установочный инструмент еще на 1/4 оборота.
Шаг 4. Удалите поводковый язычок
- Используйте бородок или просто кусок круглого стержня, подходящего по диаметру к полученному резьбовому отверстию.
- Уприте конец инструмента в язычок и удерживайте его прямо в отверстии.
- Ударьте по хвостовику инструмента молотком. Поводок должен сломаться в месте надреза, который и предназначен для этой цели. На вставках большого диаметра (от М14) иногда легче отломить его с помощью длинногубцев движениями вверх-вниз.
- Извлеките обломанный язычок из отверстия перед сборкой резьбового соединения.
Вопросы и ответы:
Почему данная технология требует использования специального метчика STI? Что такое метчик STI? Можно ли вместо него использовать стандартный метчик?
Маркировка метчика STI
Отремонтированная внутренняя резьба предназначена для крепежа стандартных размеров.
После установки пружинной вставки ее витки устанавливаются с тем же шагом, что и у резьбы крепежа, для которого предназначено резьбовое отверстие.
Входная резьба под резьбовые вставки формируется специальными метчиками (также известными как STI), разработанными для использования с этими ремонтными системами.
Метчики под резьбовую вставку отличаются размерами от стандартных метчиков под винты. Но маркируются они по конечному результату, который будет получен после установки вкладыша.
Рассмотрим разницу между STI и стандартным метчиком на конкретном примере:
Стандартный метчик, используемый для нарезания резьбы для крепежа 1/2″NF, имеет основной диаметр 0,500 дюйма с шагом 20 витков на дюйм. Соответствующий метчик STI имеет такой же шаг резьбы 20 витков на дюйм, но немного больший основной диаметр, в этом примере он составляет 0,568 дюйма.
Есть ли какой-нибудь способ более надежно зафиксировать вставку на резьбе, а не полагаться только на посадку с натягом для удержания в резьбовом отверстии?
Чтобы надежнее закрепить вставку в корпусе детали рекомендуется использовать дополнительные способы фиксации:
Химическое стопорение.
Нанесите тонкий слой резьбового фиксатора на внешнюю часть витков вставки перед тем, как ввинтить ее в отверстие. Не наносите слишком много этого состава, а после установки обязательно протрите полученную внутреннюю резьбу, чтобы ввинчиваемый в нее крепеж не приклеился.
Механическое стопорение. Используя пробойник и молоток, слегка развальцуйте один виток резьбы корпуса, в том месте, где находится резьбовой конец установленной футорки. Цель этого метода — слегка деформировать или сжать резьбу корпуса, чтобы затруднить выкручивание вставки при демонтаже крепежа.
Диапазон размеров:
Пружинные вставки предлагаются в дюймовых и метрических размерах. Согласно опубликованным данным доступны вкладыши для винтов от размера № 2 до 1 1/2 дюйма и от М3 до М42.
Их длина обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали, причем это длина в смонтированном состоянии и без установочного язычка (в свободном состоянии они короче).
Например, для футорки М6, 2d длина будет составлять два диаметра, то есть 12 мм.
Типы резьбы:
Ремонтные футорки доступны с различными типами резьбы и конфигурациями шага, включая UNC, UNF, метрическую крупную и мелкую резьбу, UNEF, UNS и трубную резьбу.
Из какого металла изготавливают вставки?
На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая твердостью 425 – 550 HV (по Виккерсу) марки А2 и А4. Для специальных целей производители выпускают их из таких материалов, как Nitronic 60, жаропрочный сплав Inconel X, титан и фосфорная бронза.
Преимущества использования ремонтных вставок:
- Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы.
- Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.
- Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках или в момент выкручивания винта.
- Посаженная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.
- Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях.
- С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.
Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали.
В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».
Видеодемонстрация установки ввертшей
Полезные советы Обновлено: 14.07.2022 15:38:54
Максим
Специалист в области крепежных и такелажных изделий. Более 10 лет работы в сфере строительства, ремонта и оборудования.
— «Мы стараемся донести до Вас только актуальную и достоверную информацию, будем рады Вашему отзыву относительно данной статьи»
Автор статьи
Максим
Специалист в области крепежных и такелажных изделий. Более 10 лет работы в сфере строительства, ремонта и оборудования.
— «Мы стараемся донести до Вас только актуальную и достоверную информацию, будем рады Вашему отзыву относительно данной статьи»
Автор статьи
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
Как исправить зачищенное отверстие под болт в алюминии
Читать
С редуктором и самодельщиками такое случалось хотя бы раз.
Вы идете, чтобы затянуть этот один болт, и как раз в тот момент, когда вы думаете, что он должен перестать вращаться, вы теряете всякое сопротивление. Никто не любит работать с сорванным болтом. Хотите верьте, хотите нет, но есть несколько способов решить эту проблему. Это будет руководство о том, как восстановить сорванную резьбу в алюминии.
100% Boost VALUE с таблицами данных i…
Включите JavaScript
100% повышение VALUE с помощью таблиц данных в блоге с помощью ChatGPT
– Для разделения деталей требуется локальный нагрев и ручной инструмент. -Сборка с помощью пневматических инструментов, болтов блока цилиндров, болтов зубчатого венца, болтов трансмиссионного вала и многого другого.Содержание
Попробуйте более длинный болт
Маленькие болты для промышленных машин; выборочный фокус Со временем болты и резьба иногда теряют свою прочность. Из-за трения или коррозии резьба может испортиться. Наличие этих слабых нитей может помешать вам затянуть болт. Первый вариант смотрит на отверстие под болт. Если у вас есть дополнительное расстояние, которое болт не покрывает, вы можете использовать более длинный болт.
Если есть приличная резьба, до которой может дотянуться ваш более длинный болт, вы можете затянуть его.
Используйте более толстый болт
Если большая часть резьбы была повреждена, вы можете увеличить размер отверстия. Если снаружи достаточно места, вы сможете просверлить большее отверстие. Это позволит вам повторно нарезать отверстие и даст вам возможность использовать болт большего размера.
Вставьте спиральную спираль
Если ни один из вышеперечисленных вариантов не подходит, вы можете использовать спиральную спираль. Helicoil представляет собой резьбовую вставку со спиральной проволокой. Катушка заменяет оригинальные нити. По сути, вы просверливаете отверстие сверлом нужного размера. Затем вы можете постучать по отверстию и вставить катушку. После того, как катушка вставлена, вы затем отрываете хвостовик. Иногда для фиксации катушки можно использовать Loctite. Дайте ему немного высохнуть, затем вы можете вкрутить болт.
Попробуйте алюминиевый стержень для тушения
Если у вас есть возможность, вы можете нагреть область и использовать алюминиевый стержень для тушения.
Процесс похож на пайку, когда алюминий плавится, а затем охлаждается, образуя твердую поверхность. Вы должны нагреть поверхность до температуры, при которой алюминиевые стержни расплавятся. Если поблизости есть чувствительные к теплу объекты, вы не сможете использовать эту опцию. Если у вас все в порядке с нагревом области, которую вы можете заполнить, снова нажмите на отверстие. Это поможет вам восстановить сорванную резьбу в алюминии
Используйте JB Weld
Если вы ищете что-то более быстрое или более надежное, вы можете попробовать JB Weld. JB Weld обычно представляет собой двухступенчатую эпоксидную смолу, которую можно использовать для постоянного соединения деталей. Кроме того, вы можете использовать эпоксидную смолу для ремонта сорванной резьбы, чтобы заполнить отверстие, а затем постучать по нему. Если вы не беспокоитесь о том, что сможете снять болт позже, вы можете надеть JB Weld на болт и затянуть его. В большинстве случаев он больше никогда не должен двигаться.
Попробуйте жилы медной проволоки
Медная проволока, которую обычно можно приобрести в местном хозяйственном магазине, также является хорошим вариантом. Вы можете разделить пряди, сложить их и поместить в отверстие для болта. После того, как вы повторите это несколько раз, вы сможете затянуть болт. Медь будет вгрызаться в резьбу, что будет удерживать ваш болт на месте.
Используйте алюминиевую фольгу
Так же, как медный провод над алюминиевой фольгой, можно использовать таким же образом. Оторвите несколько кусочков алюминиевой фольги и сложите их. Поместите их в отверстие для болта, и после нескольких поворотов болта он должен начать плотно прилегать.
Налейте немного эпоксидной смолы Loctite
Некоторые типы Loctite предназначены не только для фиксации болта, но также создают эпоксидную смолу для восстановления резьбы. В зависимости от применения существует несколько уровней Loctite. В диапазоне от низкой до высокой прочности вы можете использовать эпоксидную смолу, чтобы навсегда закрепить болт в отверстии.
Использовать сварочный аппарат
Что ж, если вы дошли до этого места и больше ничего не получилось, вы можете попробовать свои силы в сварке. Если у вас есть опыт, вы должны быть в состоянии заполнить отверстие и повторно нарезать резьбу. Оттуда он должен быть как новый.
В заключение
Не все надежды потеряны! Если вы затянете болт на два оборота после того, как он был зачищен, возможно, вы сможете отремонтировать отверстие и все снова заработает! Если вы задавались вопросом, как восстановить сорванную резьбу в алюминиевой головке, один из приведенных выше вариантов может помочь. Надеюсь, это помогло кому-то, и если у вас есть методы восстановления сорванной резьбы в алюминии, пожалуйста, не стесняйтесь комментировать их ниже!
| Изображение | Имя | Характеристики | Цена |
|---|---|---|---|
| Сорванная нить Повторная затяжка | -Набор для ремонта резьбы из 131 предмета -Подходит для M5, M6, M8, M10 и M12 -Полный набор инструментов для повторной нарезки включает: вставки, вставки для проволочной резьбы, спиральные сверла, метчики для резьбы, инструменты для снятия выступов. | ||
| Алюминиевый стержень для тушения | – очень широкое применение – не требуется припой – рекомендуется для сварки или пайки алюминиевых сплавов | ||
| JB Weld | — Замешиваемая вручную двухкомпонентная эпоксидная шпатлевка, армированная сталью — SteelStik затвердевает за 5 минут и отвердевает за 1 час — Прочность на сдвиг внахлестку составляет 900 фунтов на квадратный дюйм, выдерживает непрерывную температуру до 350F (176C) | ||
| Эпоксидная смола Loctite | — Лучше подходит для тяжелых условий эксплуатации, где требуется устойчивость к сильным ударам, вибрации и нагрузкам. – Для разделения деталей требуется локальный нагрев и ручной инструмент. -Сборка с помощью пневматических инструментов, болтов блока цилиндров, болтов зубчатого венца, болтов трансмиссионного вала и многого другого. | ||
| Сварочный аппарат SUNGOLDPOWER ARC MMA 200A Dual | – Сварочный аппарат с полным мостом – Расширенный модуль управления – Защита от прилипания |
Если вам интересно посмотреть видео, демонстрирующее все способы ремонта сорванной резьбы в алюминии, вы можете посмотреть видео ниже!
Похожие сообщения
Как исправить отверстие с поперечной резьбой или зачисткой в алюминии
org/HowToDirection»>Определите, в каком отверстии находятся винты с поперечной резьбой или винты со снятой головкой.
Определить размер текущего потока. Резьбы называются по внешнему диаметру, тире, а затем счету резьбы. Например, показан метчик размером 1/4–20 дюймов.
Внешний диаметр отверстия можно определить, измерив ширину винта или болта, входящего в отверстие.
Количество витков резьбы можно определить путем подсчета количества витков резьбы на один дюйм длины винта.
org/HowToDirection»>Выберите подходящий размер метчика.
Метчики острые. Не трогайте зубы.
Установите кран в ручку крана (см. фото).
Редактировать
Совместите метчик, прикрепленный к рукоятке метчика, с отверстием с поперечной резьбой или отверстием со снятой изоляцией.
Для винтов с правым вращением вставьте метчик в отверстие для метчика, медленно поворачивая рукоятку метчика по часовой стрелке.
