Шумоизоляция ВАЗ 2110 своими руками (видео): материалы, технология проклейки

Содержание:

  • Основные сложности
  • Материалы
  • Куда клеить
  • Подготовительные мероприятия

Штатная шумоизоляция, которая предусмотрена для ВАЗ 2110, оставляет желать лучшего. Нет, ее нельзя назвать ужасной, но всегда есть к чему стремиться.

Если вам не нравится уровень тишины внутри салона собственной десятки, то есть вы вполне можете решить данную проблему своими силами, проведя шумоизоляцию.

Подготовка к шумке

Основные сложности

Если вы уже разбирали салон машины, то могли заметить, что в ВАЗ 2110 это делается достаточно просто. Даже если вы новичок в этом деле, опираясь на руководство по эксплуатации, работа будет проведена достаточно быстро. Дополнительно советуем опираться на видео уроки. В них можно подчеркнуть много полезного и важного.

Основной сложностью при разборке салона, без которой полноценную шумоизоляцию провести не удастся, является демонтаж приборной панели.

Разбирая приборную панель, обязательно выставляйте метки по всем деталям, иначе обратная сборка превратится в настоящее испытание.

В том же руководстве по эксплуатации есть рекомендации относительно демонтажа приборной панели, потому опирайтесь на нее. Ни в коем случае не выдергивайте все шнуры, а то проблем потом не оберетесь.

Материалы

Итак, салон вы разобрали, потому можно приступать к оклеиванию поверхностей.

Не торопитесь отдавать огромные деньги, покупая все попавшиеся вам на глаза материалы. Особенно в магазинах любят «варить» что-то подороже, при том что более дешевых аналогов существует масса. Можете прислушаться к нашим советам, и это позволит неплохо сэкономить с финансовой точки зрения, но обеспечить автомобиль качественной шумоизоляцией.

Материал

Особенности

Вибропласт

Этот материал вы будете укладывать на участки голого металла. Выглядит вибропласт как смесь резины и фольги. Отличается высокой эффективностью, доступностью. Для работы вам потребуется 6 листов размером 400 на 900 миллиметров

Изолон

Выбирайте мелкопузырьчатый материал толщиной 5 миллиметров и длинной 1000 миллиметров. Причем покупать изолон лучше на строительных рынках, а не в автомагазинах, поскольку там он стоит значительно дешевле

Поролон

Совсем не лишний материал в процессе шумоизоляции, который можно своими руками превратить в полноценный битопласт. Выбирать поролон следует толщиной 1 сантиметр

Количество материала, которое вы будете покупать, напрямую зависит от целей и задач, поставленных вами. Если это полноценная шумоизоляция чуть ли не всего автомобиля, тогда каждого материала берите по 5-6 листов. Если же шумка частичная, тогда ориентируйтесь на размеры участков авто, подлежащих обработке шумоизоляторами.

Куда клеить

Прежде чем приступать к работе, обязательно ознакомьтесь с назначением того или иного материала, который будет участвовать в процедуре шумоизоляции вашего автомобиля.

  1. Вибропласт послужит для покрытия открытого металла. Основная функция вибропласта — гашение вибраций.
  2. Изолон также имеет свойства гасить вибрации, но он менее эффективен по сравнению с вибропластом. Структура материала с закрытыми ячейками послужит великолепную службу в качестве второго слоя после вибропласта.
  3. Поролон — это еще один слой, который можно наклеить после вибропласта и изолона. Последний слой будет эффективно поглощать шум.

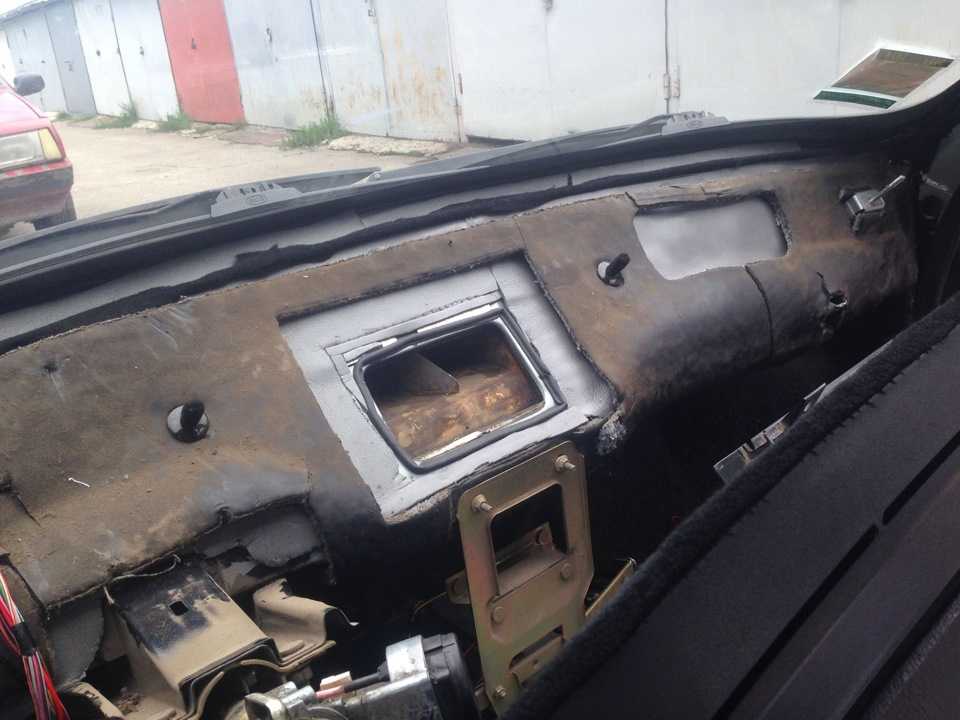

Шумка приборной панели

Был поролон, стал битопласт

Из поролона вполне можно своими руками сделать битопласт. Ничего сложного в данной процедуре нет.

Вам потребуется:

  • Защитные перчатки;
  • Уайт-спирит;
  • Резинобитумная мастика.

Итак, приступаем к работе.

  1. Разведите мастику с помощью уайт-спирита, чтобы получилась консистенция жидкой сметаны.
  2. Полученной смесью тщательно обработайте поролон.
  3. Дайте материалу просохнуть некоторое время.
  4. Используйте самодельный битопласт для шумоизоляции своего автомобиля.

Просушивать материал следует на открытом воздухе, подальше от людей. Это обусловлено тем, что в процессе сушки выделяются опасные испарения.

Подготовительные мероприятия

Разобрав салон и закупив необходимое количество материалов, можно приступать к начальным стадиям шумоизоляции.

  • Тщательно удалите все загрязнения, пыль, мусор с мест, где планируется оклеивание шумоизоляции;
  • Помимо салона, установить дополнительную шумку можно на капот, багажник. Для этого снимается обшивка и получается доступ к металлу;
  • Зачищенные поверхности обрабатываются обезжиривателями. Вполне подойдет уайт-спирит. После обработки высушите все насухо.

Работая с такими веществами как уайт-спирит, обязательно используйте защитную маску, респиратор. Надышавшись испарениями, вы можете получить серьезное отравление и не только.

Оклеивание

  1. Начинается работа с наклеивания вибропласта. Чтобы материал лучше ложился и приставал к поверхности, его следует подогреть. Лучше всего строительным феном.
  2. Нагрев лист, вырезанный по форме участка металла, прикладывайте его к поверхности.
  3. Особое внимание обратите на щиток передка, за которым располагается двигатель. Это источник наибольшего количества шума. Потому оклеивание начинайте оттуда.
  4. Также тщательно обработайте вибропластом передние, задние двери, сняв с них обшивку, и участок, где проходит глушитель.
  5. Теперь переходим к изолону. В зависимости от того, что вы собираетесь шумоизолировать, вам может потребоваться порядка 6 листов. Ведь обработать шумкой можно не только днище салона, багажник, капот и двери, но также нишу для запасного колеса, колесные арки, пол багажника, крышу.
  1. Такие участки как крыша, арки, двери, багажник оклеиваются изолоном без обязательного использования вибропласта. Хотя если вы делаете работу для себя и на длительную перспективу, вибропласт там не помешает.
  2. На участках, где изолон клеится на открытые участки металла, а не поверх вибропласта, используйте монтажную пену. Она надежно удерживает материал, плюс обеспечивает дополнительные шумопоглощающие свойства.
  3. Если вы шумоизолируете двери, тогда сперва идет слой вибропласта, а затем изолона. Здесь без двойного слоя не обойтись.
  4. При разборке дверей вы увидите отверстия в торцах двери.
    Именно они являются источниками пыли и грязи, проникающей под обшивку. Потому рекомендуем обработать их шумкой и закрыть.
  5. Изолон следует вырезать по форме участков двери и прочих поверхностей. Наклеивается материал сверху вибропласта с помощью малярного скотча.
  6. Для пистонов обшивки потребуется обязательно сделать прорези в изоляторе. Убедитесь, что пистоны входят до конца, иначе изоляция будет болтаться.

Изолирование багажника

Поролон

Поролон не нужно клеить повсеместно в качестве третьего слоя. Здесь есть свои нюансы, о которых мы вам расскажем.

  • Первым делом используем поролон, а не самодельный битопласт. До него очередь еще дойдет;
  • Поролон потребуется для шумоизоляции ниши для запасного колеса;
  • Не забудьте в поролоне вырезать участок, чтобы материал не закрывал номер кузова вашего автомобиля;
  • Этот же материал отлично подойдет для шумки потолка;
  • Битопласт также хорошо послужит для шумки потолка, тогда шумозащита будет вообще великолепной;
  • Битопласт рекомендуется использовать для дверей. Он защищает от лишнего шума, обеспечивает лучшее звучание акустической системы вашего автомобиля;
  • Наклеиваются оба материала, то есть поролон и самодельный битопласт, с помощью монтажной пены или жидких гвоздей. Выбирайте вариант, который вам понравится больше.

Выбирая для монтажа шумоизоляции жидкие гвозди, убедитесь, что данный состав может эксплуатироваться в условиях повышенной влажности, холода, жары и пр.

Шумка капота

Самостоятельная шумоизоляция — это процесс трудоемкий и достаточно сложный местами. Вовсе не обязательно пытаться изолировать все и сразу. Действуйте поэтапно, шаг за шагом. Начать можно с капота, багажника, колесных арок.

А вот если вы взялись за разборку салона, тогда лучше провести полномасштабную шумоизоляцию сразу, дабы потом не пришлось повторять процедуры по демонтажу панели, дверных карт, сидений, обшивки потолка и пр.

 Загрузка …

Торпеда ВАЗ 2110: тюнинг своими руками (фото)

Замена всей торпеды или ее накладки может понадобиться не только из-за того, что ну вот не нравится она, и все тут. Хотя этот вариант занимает не последнее место в списке причин, поскольку не слишком много фантазии проявили конструкторы, разрабатывая панель приборов.

Накладка панели ВАЗ 2110 старого образца

Но далеко не все автовладельцы знают, как своими руками происходит замена, а также – как сделать так, чтобы торпеда на ВАЗ 2110 выглядела более круто и современно, и не скрипела, как старая арба, хотя наверняка хотели бы этому научиться. Начнем с вопроса: а зачем это вообще может понадобиться?

Накладка панели ВАЗ 2110 Каштан

Причины для разборки

Итак, первую причину мы уже почти указали – не нравится. А еще это может быть необходимо в таких случаях:

  1. Для проведения тюнинга. То есть, когда всеми возможными силами пытаемся подправить «лицо» автомобиля, на которое засматриваются все сидящие в салоне, то бишь – торпеду. Для улучшения комфорта и общего эстетичного вида можно поставить новые накладки, видов которых сегодня существует не мало. Для ВАЗ 2110 отлично подходят накладки:
    • Евро 1, она же Каприз. Смотрится красиво, но она без полочки со стороны пассажира;

    Накладка панели ВАЗ 2110 Евро-1

    • Евро 2 – похожая на предыдущую, но с пассажирской полочкой;

    Накладка панели ВАЗ 2110 Евро-2

    • Есть накладки, которые устанавливаются прямо сверху на панель приборов. Поставить их своими руками совершенно не сложно. Среди таких одна из самых популярных — Каштан;

    Накладка панели ВАЗ 2110 Каштан
    Накладка панели ВАЗ 2110 Каштан
    Накладка панели ВАЗ 2110 Каштан

    • Кроме того, можно заказать эксклюзивную накладку, делающую салон похожим на тот, что у Nissan Primera, с приборным щитком по центру.

    Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
    Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
  2. Для того, чтобы подобраться к проводке, поменять в ней какой-то провод, а, может, необходима полная замена всего жгута проводов;
  3. Чтобы установить новую стерео- или видеосистему, а также поставить другое нужное, но не предусмотренное конструкторами оборудование;
  4. Заменить, исправить или почистить воздуховоды;
  5. Когда нужна ветро- и шумоизоляция, поскольку штатная у ВАЗ 2110 оставляет желать лучшего. Не будем спорить, что у десятки вечно что-то шумит и гремит, от этого очень хочется избавиться.
    Проклейка салона Бимаст Бомб
    Проклейка салона Бимаст Бомб
    Проклейка салона Бимаст Бомб
    Проклейка Сплэном по верх Бимаста
    Проклейка Сплэном по верх Бимаста
    Проклейка Сплэном по верх Бимаста
    Проклейка Сплэном по верх Бимаста

Возможно, у автовладельцев найдутся также другие причины, чтобы заменить торпеду.

Если нужна разборка

Сразу отметим, что если вам предстоит замена накладки на новую (ту, которую выберете), то для этого полный разбор может и не понадобится.

1. Сама накладка
2. Вставки для кнопок, воздуховоды, отделка щитка приборов

А вот если планируется шумоизоляция из-за того, что торпедо гремит при езде, тогда этого не избежать.

Работа по разборке требует много времени и особенной щепетильности. Ведь если какое-то крепление подпортить, или сломать, то новая или тюнингованная торпеда как нужно не станет, будет недовольно скрипеть и греметь во время езды, портя настроение нерадивому разборщику.

Быстро и аккуратно произвести демонтаж приборной панели поможет данный материал: http://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

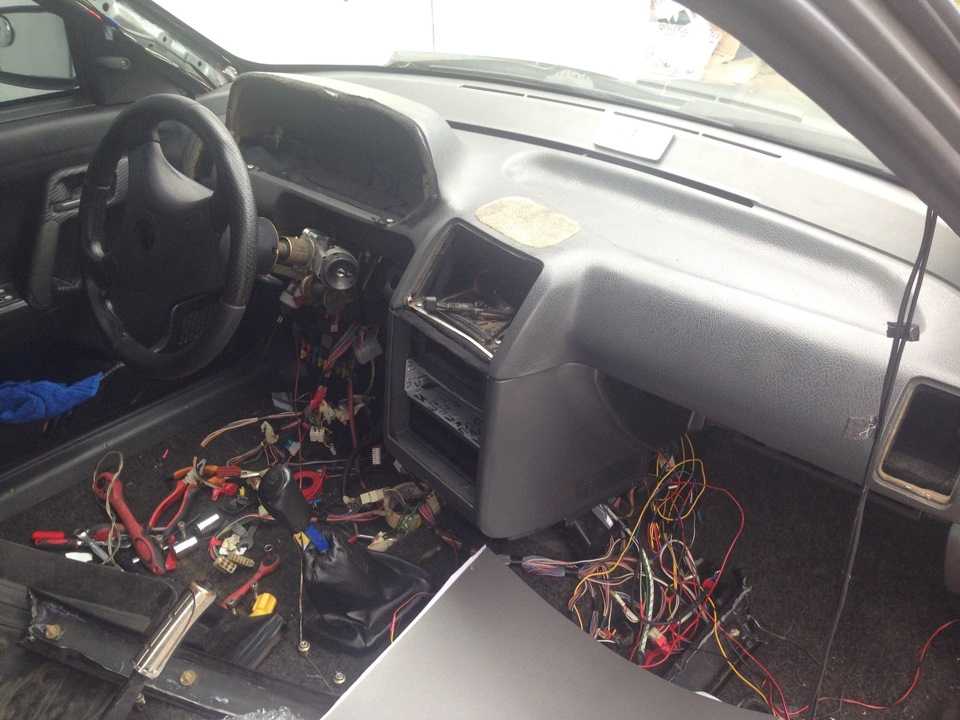

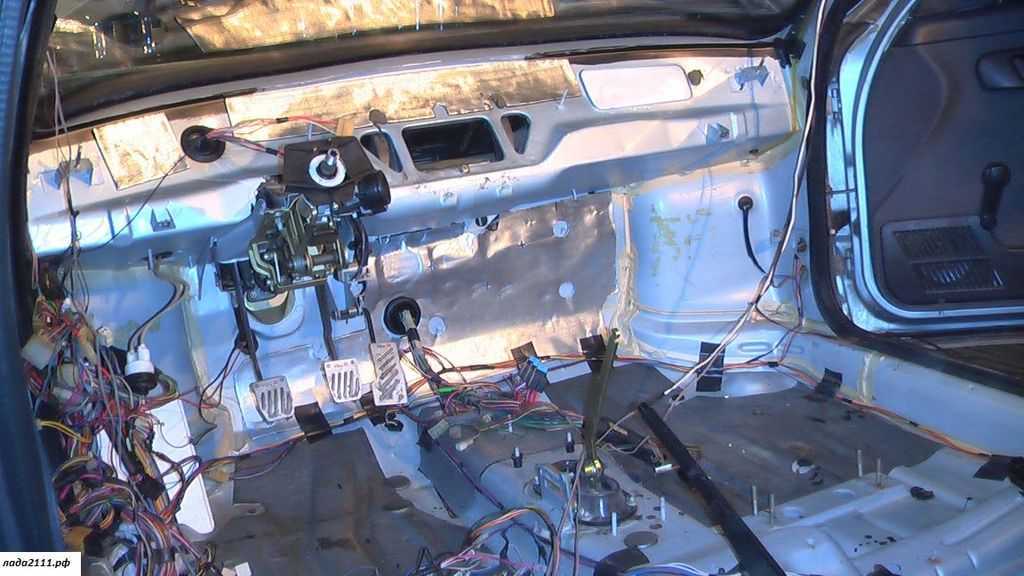

Алгоритм демонтажа

Итак, начнем:

  • Снимаем, убираем из салона передние сиденья, пусть не мешают производить разбор;
  • Отключаем питание от АКБ;
  • Рулевое колесо ВАЗ 2110 опускаем в нижнее положение;
  • Отвинчиваем саморезы, с помощью которых крепятся накладки панели. Это два самореза с обеих сторон тоннеля. Теперь можно снять щиток;
  • Осуществляем снятие заглушки на тоннеле в центре, поддевая ее отверткой;
  • Выкручиваем саморезы центрального тоннеля, чтобы снять его. Перед этим отключаем от прикуривателя провода;
  • Производим снятие воздуховода для обогрева салона ВАЗ 2110. Для этого, отсоединив чехол от коробки передач, нужно поддеть отверткой защелки, затем снять воздуховод;
  • Производим снятие центральной панели, открутив ее от пола;
  • Теперь уже есть возможность разобрать торпеду. Вначале откручиваем крепление, на котором держится бардачок, отключаем его от подсветки, вынимаем;
  • В отверстии, где находился бардачок, по обе стороны убираем саморезы, а также – непосредственно за бардачком;
  • Откручиваем крепление торпеды ВАЗ 2110 ключом и отверткой;
  • Возле левой стойки вытаскиваем воздуховод, поддев его отверткой;
  • С особой аккуратностью нужно снять торпеду, руками поддерживая ее, при этом откручивая гайку накидным ключом. Затем, приподняв ее вверх, снять со шпилек;
  • Теперь нужно снять все провода, помечая по ходу разбора маркером, чтобы при обратной установке не путаться;
  • Стала возможной замена накладки и проведение работ по шумоизоляции.
    Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола
    Снимаем щиток (Левый аналогично)
    Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола
    Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля
    и два в задней части
    Приподнимаем крышку облицовки тоннеля пола
    Отсоединяем разъемы проводов прикуривателя
    Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола
    Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона
    и снимаем воздуховод
    Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола
    и две гайки заднего крепления
    Снимаем корпус облицовки тоннеля пола
    Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика
    Придерживая вещевой ящик
    отсоединяем провода от плафона освещения и снимаем ящик
    Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока и справа — под вещевым ящиком
    Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов
    Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера
    Поддев отверткой
    извлекаем боковые сопла вентиляции и отопления салона
    Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов
    Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад
    Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар
    Снимаем панель приборов
    Поддеваем отверткой воздуховод обогрева ног
    и отсоединяем его от корпуса воздухораспределителя

Устранение шумов

В основном панель гремит как из-за неправильной установки, так и из-за того, что ее три части, из которых она состоит, касаются друг дружки, из-за чего в салоне скрипит и гремит.

Именно поэтому необходима шумоизоляция, о чем изготовители не позаботились должным образом, а доработка предстоит именно владельцу. В качестве шумоизоляции можно использовать моделин. Им можно оклеить:

  • Все места, где три части панели соприкасаются;
  • Те части панели, где она соприкасается с магнитолой, бортовым компьютером и т.п.;
  • Закрываются моделином и все отверстия под болтики. Вкручивать их это не помешает, но будет дополнительная шумоизоляция, а также защита от потерь тепла;
  • Бока бардачка;
  • «Черный ящик» в тех местах, где он соприкасается с панелью.

О самостоятельной замене торпеды в автомобилях ВАЗ 2113-2115 детально рассказано в данной статье: http://vazweb.ru/desyatka/salon/samostoyatelno-snimaem-torpedo-s-vaz-2113-2114-i-2115.html

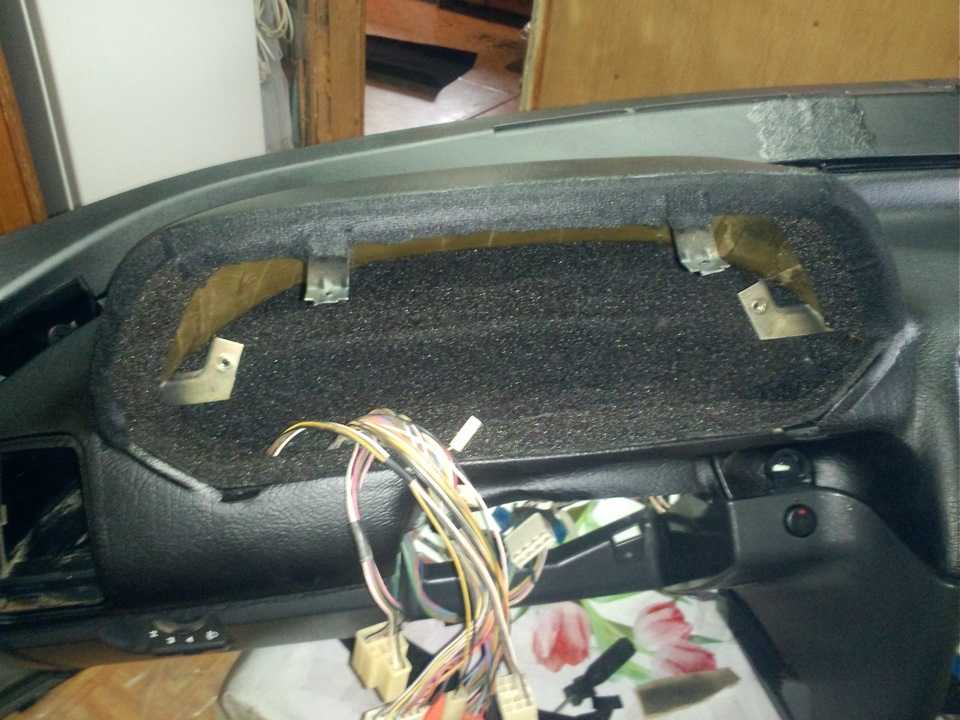

Заднюю часть панели лучше оклеить битопластом. Есть совет — использовать дополнительно также виброматериал, но это не обязательно.

Остаток битопласта можно уложить на дно бардачка. Теперь проведенная собственными руками шумоизоляция избавит от скрипов, а замена накладки будет радовать глаз.

Инструкция по установке европанели на ВАЗ 2110 представлена здесь: http://vazweb.ru/desyatka/salon/evropanel.html
