Розетка прицепа 7 контактов: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Содержание

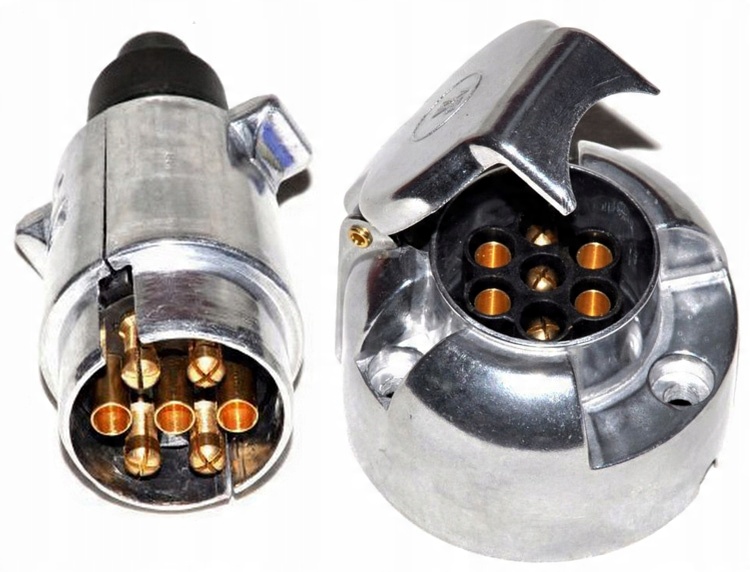

Розетка 7 полюсов type N 7 полюсов под винтики металлическая 07343 FEBI BILSTEIN

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Разъем электрический прицепа N-type 7-полюсный основной (розетка металл) винтовое соединение FEBI

3 шт.

495 ₽

Надёжный поставщик

Еще 10 предложений из 39

от 1 дн

от 346 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Другие предложения

Торцевая головка, Прицепа Оборудование

76 шт.по 4 шт

188 ₽

Торцевая головка, Прицепа Оборудование

76 шт.по 4 шт

207 ₽

Еще 10 предложений из 15

от 2 дн

от 231 ₽

На нашем складе

88-00708-SX_розетка !7/7. пластик, соед.резьбовое, 24V, Typ N, ISO1185 DIN72579\

255 ₽

Розетка электрическая 7 полюсов 24V (пластик — клеммы)- ISO1185 (Type N)

5 шт.

376 ₽

Другие предложения

Розетка электрическая (7пол N-Type) пластик с винтовым соед STELLOX

3 шт.

218 ₽

Еще 10 предложений из 16

от 2 дн

от 230 ₽

На нашем складе

88-00702-SX_розетка !7/7. метал, соед.резьбовое, 24V, Typ N, ISO1185 DIN72579 \

13 шт.

279 ₽

Другие предложения

88-00702-SX_розетка !7/7. метал, соед.резьбовое, 24V, Typ N, ISO1185 DIN72579 \

20 шт.

253 ₽

Еще 10 предложений из 11

от 2 дн

от 257 ₽

На нашем складе

Розетка электрическая

2 шт.

308 ₽

Розетка электрическая

10 шт.

308 ₽

Розетка электрическая

10 шт.

318 ₽

Еще 10 предложений из 40

от 1 дн

от 284 ₽

На нашем складе

РОЗЕТКА 7-МИ ПОЛЮСНАЯ TYPE &quotN&quot (СВЕТОВАЯ, ОСНОВНАЯ)

3 шт.

328 ₽

Другие предложения

Розетка 7 полюсов, тип N, ISO 1185, металлический корпус, винтовой зажим (M7331002)

77 шт.

216 ₽

Розетка 7 полюсов тип N ISO 1185 металлический корпус винтовой зажим M7331002

39 шт.

217 ₽

Еще 10 предложений из 37

от 2 дн

от 222 ₽

На нашем складе

Розетка 24/7 пластик (осн) под винт

6 шт.

546 ₽

Другие предложения

Розетка 7 полюсов, тип N, ISO 1185, пластиковый корпус, винтовой зажим (M7331001)

102 шт.

207 ₽

Розетка 7 полюсов тип N ISO 1185 пластиковый корпус винтовой зажим M7331001

29 шт.

208 ₽

Еще 10 предложений из 42

от 2 дн

от 213 ₽

Розетка 7 полюсов, тип N, ISO 1185, пластиковый корпус, клеммный зажим (M7331003)

42 шт.

270 ₽

Розетка 7 полюсов тип N ISO 1185 пластиковый корпус клеммный зажим M7331003

8 шт.

272 ₽

Розетка 7 полюсов, тип N, ISO 1185, пластиковый корпус, клеммный зажим (M7331003)

42 шт.

278 ₽

Еще 10 предложений из 31

от 2 дн

от 278 ₽

На нашем складе

Разъем электрический

2 шт.

457 ₽

Разъем электрический

8 шт.

457 ₽

Разъем электрический

8 шт.

473 ₽

Еще 10 предложений из 12

от 2 дн

от 423 ₽

На нашем складе

Разъем электрический

18 шт.по 10 шт

1 159 ₽

Разъем электрический

18 шт.по 10 шт

1 198 ₽

Еще 10 предложений из 23

от 1 дн

от 803 ₽

Гнездо разъёма

10 шт.

449 ₽

Еще 10 предложений из 20

от 1 дн

от 461 ₽

Розетка (мама) 7 полюс, с винтовым соед., ViG 611500, 095017

1 шт.

251 ₽

Разъем 7-полюсный основной (розетка металл) винтовое соединение SAMPA

1 шт.

253 ₽

Разъем электрический прицепа N-type 7-полюсный основной (розетка металл) винтовое соединение SAMPA

2 шт.

268 ₽

Еще 10 предложений из 31

от 1 дн

от 271 ₽

Розетка 7-полюсная (N)-болт пластик все папы

6 шт.

264 ₽

Розетка 7-полюсная (N)-болт пластик все папы

6 шт.

273 ₽

Розетка электрическая 7 штырьков под винтики

4 шт.

466 ₽

Розетка электрическая 7 штырьков под винтики

4 шт.

484 ₽

Шланг радиатора

2 шт.

967 ₽

Шланг радиатора

1 шт.

1 219 ₽

Патрубок воздушного радиатора

2 шт.

1 292 ₽

Еще 4 предложения

от 18 дн

от 1 321 ₽

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

Комплект электрики универсальный для фаркопа ТСУ 7-контактная розетка длина 1,9м 000-002 Baltex

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

Комплект электрики (универсальный) для фаркопа (ТСУ) 7-контактная розетка (длина 1,9м)

2492 шт.

365 ₽

Электропроводка для ТСУ универсальная длиной 1900мм

44 шт.

384 ₽

ЭЛЕКТРОПРОВОДКА ДЛЯ ТСУ УНИВЕРСАЛЬНАЯ ДЛИНОЙ 1900ММ

44 шт.

420 ₽

Еще 1 предложение

от 16 дн

от 976 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Разъем прицепа розетка+проводка Artway EU-100

2 шт.

511 ₽

Другие предложения

Электрика универсальная Artway; 1.9м, 7-контактная 075

1048 шт.

312 ₽

Электрика универсальная Artway; 1.9м, 7-контактная 075

667 шт.

322 ₽

Еще 10 предложений из 11

от 2 дн

от 353 ₽

Вилка прицепа 7PIN пластиковая

1198 шт.

79 ₽

Вилка прицепа 7PIN пластиковая

2670 шт.

86 ₽

ВИЛКА ПЛАСТИКОВАЯ ПРИЦЕПА, ДЛЯ ТСУ 7-КОНТАКТНАЯ

1 шт.

125 ₽

Еще 10 предложений из 29

от 2 дн

от 131 ₽

Розетка для ТСУ 7-контактная

1615 шт.

90 ₽

Розетка для ТСУ 7-контактная (пластик)

30000 шт.

98 ₽

Розетка для ТСУ 7-контактная

30000 шт.

110 ₽

Еще 10 предложений из 24

от 2 дн

от 141 ₽

Smart Connect Artway 1. 9м 7-контактная обновленная

261 шт.

1 231 ₽

Smart Connect Artway 1.9м 7-контактная обновленная

319 шт.

1 286 ₽

Smart-Connect Artway; 1.9м, 7- контактная Nano

8 шт.

1 396 ₽

Еще 10 предложений из 31

от 1 дн

от 1 403 ₽

Smart-Connect Artway-pro; 1.9м, 7- контактная обновленная

367 шт.

1 461 ₽

Smart-Connect Artway-pro; 1.9м, 7- контактная обновленная

1978 шт.

1 509 ₽

smart-connect artway-pro 1.9м, 7- контактная обновленная

30 шт.

1 642 ₽

Еще 4 предложения

от 2 дн

от 1 642 ₽

Блок согласования Smart Connect Artway SC-PRO-100 с отключением парктроников

11 шт.

2 190 ₽

Колпачок для фаркопа пластиковый (черного цвета) без надписи

1489 шт.

24 ₽

Колпачок для фаркопа пластиковый (черного цвета) без надписи

6 шт.

27 ₽

Колпачок для фаркопа пластиковый (черного цвета) без надписи

6 шт.

31 ₽

Еще 2 предложения

от 8 дн

от 79 ₽

Колпачок для фаркопа пластиковый (зеленого цвета без надписи)

22 шт.

37 ₽

Колпачок для фаркопа пластиковый (белого цвета, без надписи)

14 шт.

43 ₽

Комплект электрики (универсальный) для фаркопа (ТСУ) 7-контактная розетка (длина 1,9м)

2492 шт.

377 ₽

Колпачок на шар фаркопа (черный) пластмассовый (без надписи)

518 шт.

64 ₽

Розетка универсальная электрическая (7 полюсная) в комплекте с проводкой 1,9м.

373 шт.

460 ₽

Комплект универсальной электрики E-set 7p Can-Bus «SC3» универсальный,

97 шт.

3 398 ₽

комплект электрики для подключения компьютера (7-контактный) Smart-Connect

101 шт.

3 776 ₽

Электрика универсальная 1,9м. 7-контактная (розетка, проводка, заглушка)

1282 шт.

341 ₽

Электрика универсальная 1,9м. 7-контактная (розетка, проводка, заглушка)

1282 шт.

353 ₽

Вилка для прицепа 7-контактная пластик, круглая 7-pin

8 шт.

486 ₽

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется

разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам.

Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)






Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)




Код

Наименование

Цвет провода

1



Указатель левого поворота

Желтый

2



Противотуманные фонари

Синий

3



Масса/Земля (-) для контактов 1,2, 4-8

Белый

4



Указатель правого поворота

Зеленый

5



Правый габарит и подсветка номера

Коричневый

6



Стоп-сигналы

Красный

7



Левый габарит

Черный

8



Фонарь заднего хода

Розовый

9



+12В (постоянный)

Оранжевый

10



+12В (при включенном зажигании)

Серый

11



Масса/Земля (-) для контакта 10

Бело-черный

12



Резерв (спарен с контактом 3)

Бело-синий

13



Масса/Земля (-) для контакта 9

Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

3МСК Разъем электрический прицепа 7-полюсный (розетка пластик) винтовое соединение ARTWAY — 3-МСК KTC001F

3МСК Разъем электрический прицепа 7-полюсный (розетка пластик) винтовое соединение ARTWAY — 3-МСК KTC001F — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

71

1

Артикул: 3-МСКеще, артикулы доп.: KTC001Fскрыть

Код для заказа: 583309

Есть в наличии

Доступно для заказа>10 шт.Данные обновлены: 27.12.2020 в 04:30

Код для заказа
583309 Артикулы 3-МСК, KTC001F Производитель ARTWAY Ширина, м: 0. 07 Высота, м: 0.05 Длина, м: 0.07 Вес, кг: 0.097

Отзывы о товаре

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 27.12.2020 04:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

bbc8883abd2a37bded9c7f035b717f53

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

  • 1185-75.
  • 3731-80.
  • 1724-80.
  • 3732-82.
  • 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

  • 24 N и 24 S на напряжение 24 В;
  • 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

  1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
  2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
  3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
  4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

  1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
  2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
  3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
  4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
  5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
  6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
  7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

  1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
  2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
  3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
  4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
  5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
  6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
  7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
  8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
  9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
  10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
  11. «Масса» (11). Черно-белый, 2.5 кв. мм.
  12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
  13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
  2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
  3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
  2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
  4. Подключите второй сигнальный провод, который нужен для поворотника машины.
  5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

  1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
  2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
  3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
  4. Защитите контактные зоны и разъемы смазывающими составами.
  5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

  1. I — сигнал STOP;
  2. II — левый поворотник;
  3. III — контрольная лампочка указателя поворота;
  4. IV — правый поворотник;
  5. V — «плюс» аккумулятора;
  6. VI — задние габариты и фонари освещения номера;
  7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  1. Левый поворотник.
  2. Задний ПТФ.
  3. Масса.
  4. Правый поворотник.
  5. Лампа заднего хода.
  6. STOP-сигнал.
  7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

  1. Масса (Ч.4), белый.
  2. Левый габарит (Г.52), черный.
  3. Поворотник слева (К.75), желтый.
  4. Тормоза (3.57), красный.
  5. Поворотник справа (С.74), зеленый.
  6. Габарит правый (Кч. 52), коричневый.
  7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

  1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
  2. Штыри внутри не должны болтаться.
  3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
  4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Подключение розетки прицепа легкового автомобиля


Подключение розетки прицепа легкового автомобиля или грузового в принципе ничего сложного из себя не представляет. Процедура подсоединение самого прицепа к авто, действительно, как говорят «раз-два и готово». А вот, что касается электрической части, то здесь без специальных знаний будет сложнее. Если вы взялись самостоятельно выполнить подключение розетки прицепа легкового автомобиля, тогда вам без принципиальной схемы подключения здесь не обойтись.

Существуют несколько видов соединителей:

  • разъемы европейского стандарта на семь контактов;
  • разъемы американского стандарта на семь контактов;
  • разъемы на тринадцать контактов;
  • разъемы специального назначения.

Подключение розетки прицепа легкового автомобиля — как подключить разъем фаркопа

Наиболее известные и часто используемые розетки имеют структуру на семь и тринадцать контактов. В Российской Федерации принято использовать 7-контактный стандарт, а вот разъемами расчитанными на 13-pin, как правило устанавливаются на автотранспорт из Евросоюза и США.

Зарубежная конструкция соединительных разъемов, имеет отличия от наших только дополнительными контактами. Например, необходимые для подключения противотуманок и электрификации прицепных кемперов — домиков на колесах, которыми часто пользуются авто туристы в Европе.



Во всех странах мира существуют единые правила предписывающие обязательное наличие на автоприцепах устройств указания поворотов и остановки (стоп-сигнала). Назначение конструкции соединителя проводов определяется не только числом контактов, а также тем, что схема подключение розетки прицепа легкового автомобиля обусловливается стандартом своей страны.

Исходя из этого, российским авто-владельцам не удастся воспользоваться прицепом европейской комплектации, если не переделать распиновку разъемов под наши соединители. При установки зарубежного оборудования без изменений, тогда вы получите, что правые габаритные огни светится не будут.

Варианты схем и подключение розетки прицепа легкового автомобиля

Когда легковой автомобиль и прицеп оборудован соединительными коннекторами единого стандарта, в таком случае никакая схема подключения не потребуется. Все, что нужно будет сделать, это просто соединить разъемы.

7-контактный коннектор европейского образца — подключение розетки прицепа легкового автомобиля

Данный вид розетки считается довольно распространенным и конструктивно не сложным, он может быть успешно использован для подключения многих обычных прицепов. Причем он также подходит как для наших, так и для зарубежных автомобилей. На представленном ниже рисунке показана схема распиновки 7-контактного коннектора.



Код Сигнал Сечение провода
1 L Сигнал левого поворота 1,5 mm2
2 54G 12В, противотуманный фонарь 1,5 mm2
3 31 Земля (масса) 2,5 mm2
4 R Сигнал правого поворота 1,5 mm2
5 58R Подсветка номера и правый габарит 1,5 mm2
6 54 Стоп-сигналы 1,5 mm2
7 58L Левый габарит 1,5 mm2

7-контактная розетка прицепа американского стандарта

Различие этого типа разъема заключаются в том, что он имеет пин для сигнала движения задним ходом, кроме этого, у него правые и левые габаритные огни сведены в один общий сигнал. Некоторые американские машины имеют схему, в которой габаритные огни и стоп-сигналы интегрированы в один контакт.

Распиновка 13-контактного электро-разъема

Цвет Код Сигнал
1 Желтый L Аварийное включение сигнализации и левый сигнал поворота
2 Синий 54G Противотуманные огни
3 Белый 31 Земля, минус подключается на кузов
4 Зеленый 4/R Правый сигнал поворота
5 Коричневый 58R Подсветка номера, правый габаритный огонь
6 Красный 54 Стоп-сигналы
7 Черный 58L Левый габаритный огонь
8 Розовый 8 Сигнал заднего хода
9 Оранжевый 9 Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10 Серый 10 Обеспечивает питание 12В только при включенном зажигании
11 Черно-белый 11 Минус для питающего контакта 10
12 Сине-белый 12 Резервный
13 Оранжево-белый 13 Минус для питающего контакта 9

Подключение розетки для прицепа

В случае, когда транспортное средство не имеет установленной электронной системы управления. То используя такое положение, электропроводку можно подключить непосредственно к уже имеющемуся электрическому тракту. Это означает, что шлейф проводов выходящих с соединительной колодки, подаются на задние приборы световой сигнализации.

Блок согласования электрики фаркопа

Если у вас современный автомобиль, начиненный передовой электронной системой, тогда способ подключения прицепа, который описан выше, вам точно не подойдет. Устройство управления контролирует задние оптические приборы. Принцип работы его такой: в момент фиксирования максимального потребления тока приборами оптики, то срабатывает датчик контроля и появляется сигнал об ошибке.

Электрическую проводку необходимо подключить к сигнальному тракту, тогда будет гарантированно, что сигнальные импульсы предназначенные для световых приборов буксируемого устройства будут поступать не с автомобиля, а непосредственно с модуля согласования, а на его наличие электронная система не реагирует. Кроме этого, модуль согласования нужно подсоединить к б/с автомобиля.

Инструменты и материалы для подключения розетки фаркопа:

  • купленное оборудование;
  • необходимые инструменты для снятия и монтажа деталей;
  • изоляционная лента и термоусадочная трубка;
  • пластина для крепления и разные другие вспомогательные хомутики, зажимы;
  • хороший паяльник;
  • монтажный одножильный провод, сечение 1,5мм²;
  • клеммы для оконцовки проводов
  • принципиальная схема подключения.

Соединение розетки фаркопа

Чтобы правильно подключить розетку фаркопа, настоятельно рекомендуем использовать монтажный медный провод сечением 1,5 мм² с усиленной изоляционной оболочкой. А для соединения с аккумулятором, провод должен быть не менее 2,5 мм². Кроме этого, обязательно должна быть предохранительная крышка на розетке форкопа, которая будет использоваться, когда прицеп будет отсоединен от машины.

После завершения работ по подключению прицепа, используя данную схему, желательно, на все контакты, находящиеся внутри розетки, нанести небольшой слой смазки на основе графита. Это предохранит соединительные элементы от окисления.

Подключение UniKIT 2 для фаркопа Baltex

Лучшее соотношение цены и качества прицеп с 7-контактным разъемом — Выгодные предложения на прицеп с 7-контактным разъемом от мировых продавцов прицепа с 7-контактным разъемом

Отличные новости !!! Вы находитесь в нужном месте для прицепа с 7-контактным разъемом. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний 7-контактный прицеп с разъемами в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress свой 7-контактный разъем. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в прицепе с 7-контактным разъемом и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести прицеп с разъемом 7 pin по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Страница ошибки

Страница ошибки «,» tooltipToggleOffText «:» Переведите переключатель в положение «

БЕСПЛАТНАЯ доставка на следующий день»!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20. 0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 5e164b1f-9195-4a80-ab8b-1996ef5e4689 «,» облако «:» eus9 «-prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0. 40-41ed84 «},» expoCookies «: {}}

Укажите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат.

Обновите местоположение

Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс Есть возврат? Мы делаем это легко.

Ой! Этот товар недоступен или заказан заранее.

Искать в этих категориях похожие результаты:

Купить Кевилтон 4-ходовая розетка для прицепа — 7 м онлайн в Шри-Ланке

  • ГОРЯЧАЯ ЛИНИЯ +94115400400
  • Сервисные центры
  • ПОИСК МАГАЗИНА

Меню учетной записи пользователя

  • Поиск
  • Войти
0 позиций
  • Продукты
    • Мобильные устройства и планшеты, компьютеры, принтеры, гаджеты и аксессуары
      • Проекторы
      • Мобильные телефоны
        • Смартфоны
        • Планшеты
      • Ноутбуки
        • Игровые ноутбуки
        • Съемные 2 в 1
      • Мониторы
      • Принтеры
        • Струйный
        • Лазерный
      • Гаджеты и аксессуары
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
