Сборка и разборка передней подвески Ваз 2107, Ваз 2105, Ваз 2104

Инструкции по замене деталей и ремонту в подвеске автомобиля лада 2107 своими руками, порядок сборки узлов, этапы разборки деталей подвески лада 2105, регулировка подвески ваз 2104, ваз 2105, ваз 2107. Проверка и устранение стуков и шумов в подвеске лада 2107 своими руками. Инструкции по ремонту ходовой лада 2104. Детали передней и задней подвески лада 2105.

Разборка. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начать непосредственно на автомобиле ваз 2104, перед тем, как сжимать пружину подвески. Для этого:
— отогните лепестки стопорных пластин, выверните болты крепления суппорта, отведя его в сторону, и закрепите суппорт так, чтобы он не висел на шлангах;

Снятие колпака ступицы колеса съемником 67.7801.9514

— съемником 67.7801.9514 снимите колпак ступицы переднего колеса ваз 2105;

Снятие ступицы переднего колеса съемником А.40005/1/9В: 1 — ступица колеса; 2 — съемник

— отверните регулировочную гайку подшипников ступицы, снимите шайбу и съемником А.4000/1/9В снимите ступицу в сборе с подшипниками, сальником и тормозным диском; снимите внутреннее кольцо внутреннего подшипника с поворотного кулака.
Дальнейшую разборку проводят после снятия с автомобиля узла подвески ваз 2107, закрепив его на верстаке и действуя в следующем порядке:

Узел подвески левого колеса, закрепленный на верстаке для разборки: 1 — гайки крепления рычага поворотного кулака, кронштейна крепления суппорта и защитного кожуха к поворотному кулаку; 2 — кронштейн крепления суппорта; 3 — защитный кожух тормозного диска

— отверните все гайки 1, снимите стопорные пластины и рычаг поворотного кулака; при этом освобождаются кронштейн 2 крепления тормозного суппорта и защитный кожух 3 тормозного диска ваз 2104, ваз 2105, ваз 2107;

Отсоединение верхнего рычага: 1 — поворотный кулак; 2 — палец шарового шарнира; 3 — приспособление 67.7801.9513; 4 — болт

— отверните гайку крепления пальца верхнего шарнира, установите съемник 67.7801.9513 между пальцами шаровых шарниров и, завертывая болт съемника, выпрессуйте палец верхнего шарнира из поворотного кулака;

Отсоединение нижнего рычага: 1 — поворотный кулак; 2 — упор; 3 — приспособление 67. 7801.9513; 4 — болт; 5 — палец шарового шарнира

— отверните гайку крепления пальца нижнего шарнира ваз 2105 и установите между пальцами шарнира и упором 2 съемник 67.7801.9513; завертывая винт съемника, выпрессуйте палец и снимите нижний рычаг с кулака.

Сборка узлов передней подвески проводится в последовательности, обратной разборке. При этом:
— подшипники ступиц ваз 2107 передних колес смажьте смазкой ЛИТОЛ-24, как указано в разделе «Замена смазки в подшипниках ступиц передних колес лада классика»;
— перед сборкой шаровых шарниров рычагов подвески заложите в защитные чехлы смазку ШРБ-4 или ЛИТОЛ-24 в количестве, равном 1/3 объема чехла в свободном состоянии;
— гайки и болты крепления узлов и деталей подвески ваз 2104, ваз 2105, ваз 2107 затягивайте моментами, указанными в приложении 1;
— после сборки подвески и установки ее на автомобиль следует «обмять» элементы подвески, совершив 15–20 км пробег, после которого обязательно проверьте и при необходимости отрегулируйте углы установки колес.

Ремонт передней подвески ваз 2107


Ремонт передней подвески 2107 своими руками. Как отремонтировать переднюю подвеску на ВАЗ 2107. Ремонт передней подвески ВАЗ 2107.

Каждый обладатель отечественного автомобиля должен знать, каким образом устроена подвеска его транспортного средства. Ходовая часть требует периодического обслуживания, которое предполагает замену изношенных компонентов. Осуществлять эти работы можно самостоятельно, если знать, как снять или установить ту либо иную деталь. С данного материала вы подробно об этом узнаете. ВАЗ 2107 является последним транспортным средством отечественного автопроизводителя, который выпущен по классической компоновке, т. е. с задним приводом. Масса российских автолюбителей отдает предпочтение именно заднеприводным автомобилям, поэтому т. н. «семерка» популярна и по сей день. Ходовая часть автомобиля состоит из задней и передней подвески. Последняя отличается довольно простой конструкцией, поэтому с ее систематическим ремонтом справится каждый автолюбитель.

 Устройство передней подвески

Передняя подвеска автомобиля ВАЗ 2107 отличается независимой конструкцией и состоит из 2-х рычагов — один снизу, второй сверху. Также имеется телескопический амортизатор-стойка и винтовая пружина. В конструкцию подвески входит стабилизатор поперечной устойчивости. Нижний рычаг своей осью прочно закреплен болтами на поперечине подвески, которая крепится на передних лонжеронах. Стойка брызговика соединена с верхним рычагом, однако собственной оси рычаг не имеет — ее роль играет длинный болт, проходящий через стойку.

Чтобы обеспечить поворот рычагов вокруг оси, конструкция предусматривает сайлентблоки, являющие собой резинометаллические шарниры. Непосредственно на концах рычагов расположены шаровые шарниры, которые соединены с поворотным кулаком и цапфой для монтажа ступицы. Винтовая пружина находится между нижним рычагом и стойкой брызговика. Для ее фиксации концы вмонтированы в опорные чашки.

Внутри пружины расположен гидравлический амортизатор, корпус которого прикреплен к нижнему рычагу посредством резинометаллического шарнира. Шток амортизатора крепится к кузову через резиновые подушки. Стабилизатор поперечной устойчивости концами соединен с нижними рычагами ходовой части, а центром — с лонжеронами. Чтобы исключить контакт стабилизатора с лонжеронами, между ними расположены резиновые подушки.

Неисправности передней подвески

К неисправностям подвески автомобиля ВАЗ 2107 можно отнести износ шаровых опор и резиновых компонентов подвески. В некоторых случаях при эксплуатации выходят из строя стойки-амортизаторы и пружины.

Самостоятельно отремонтировать переднюю подвеску ВАЗ 2107 можно в домашних условиях, однако сначала следует продиагностировать ее состояние.

Диагностика

Загоняем автомобиль на эстакаду либо смотровую яму. Осматриваем состояние резиновых элементов, проверяем целостность пружины, обращаем внимание на зазоры в шаровых, а также проверяем, есть ли масляные подтеки из амортизатора.

Чтобы самостоятельно проверить состояние амортизатора,  нажмите сверху на крыло автомобиля, добившись его сжатия. Затем отпустите его и обратите внимание на поведение транспортного средства. Амортизатор должен моментально без лишних колебаний принять начальное положение. При существенном износе стоек автомобиль будет качаться, что свидетельствует о потребности в их замене.

Инструменты, приспособления, расходные материалы для ремонта

Для ремонта передней подвески автомобиля ВАЗ 2107 понадобятся такие инструменты и материалы:

  1. Чистая ветошь.
  2. Домкрат.
  3. Комплект ключей.
  4. Специальный съемник для сайлентблоков.

Замена шаровой опоры, пошагово

Чтобы заменить шаровые опоры, следует снять колесо и очистить компоненты подвески от грязи. Далее подставьте домкрат под нижний рычаг и поднимите его — это нагрузит подвеску вашего автомобиля.

С помощью ключа откручиваем гайку пальца верхней опоры и выпрессовываем из поворотного кулака палец. Когда палец выступит из кулака, выкручиваем крепление шаровой и извлекаем опору из верхнего рычага со специальным защитным чехлом. Монтируем новую шаровую вместо старой и собираем все обратно. После замены шаровых опор следует обратиться в сервисный центр, чтобы отрегулировать развал-схождение, поскольку самостоятельно сделать это не удастся.

Замена сайлентблоков рычагов ВАЗ 2107 пошагово

Для замены сайлентблоков вам понадобится набор ключей и специальный съемник. Если сайлентблоки расположены в верхнем рычаге, вам придется его полностью демонтировать. Если же они находятся в нижнем рычаге — этого делать не нужно. Чтобы снять верхний рычаг, необходимо выпрессовать из поворотного кулака палец шаровой опоры. Затем снимаем болт крепления бампера и откручиваем гайки, которые держат ось верхнего рычага, после чего извлекаем ее. Теперь снимаем с автомобиля верхний рычаг.

Далее с помощью съемника вытаскиваем износившиеся сайлентблоки и устанавливаем новые. Установку рычага производим в обратной последовательности. Для монтажа пальца шаровой опоры нагрузите подвеску подставленным под нижний рычаг домкратом.

Чтобы заменить сайлентблоки нижнего рычага, не обязательно его снимать. Достаточно выкрутить гайки оси рычага, а затем съемником достать шарниры. Далее установите новые сайлентблоки и затяните гайки. Демонтаж нижнего рычага производится при его повреждении, однако такое бывает редко.

Амортизаторы, замена своими руками, почему нужно менять пару, даже если сломался один, пошаговая инструкция

Если стойки-амортизаторы износились, необходимо произвести их замену. Если вышел из строя лишь один из них, менять их все ровно необходимо в паре. Чтобы заменить амортизатор, сначала следует выкрутить гайку крепления штока, после чего со штока демонтируем верхнюю резиновую подушку и шайбы.

От нижнего рычага следует открутить нижний кронштейн крепления стойки, а посредством технологического отверстия в рычаге вытаскиваем сломанный амортизатор. Затем снимаем его с кронштейна крепления и монтируем новую стойку.

Пружины подвески, как заменить поврежденную пружину, пошагово

Для замены поврежденных или изношенных пружин следует снять амортизатор и отсоединить его от рычага стабилизатора. Затем ослабляются гайки, держащие на поперечине ось нижнего рычага. С помощью домкрата поджимаем нижний рычаг, однако не нагружаем подвеску. При помощи съемника извлекаем палец шаровой опоры.

Затем плавно опускаем домкрат, ослабив пружину. С помощью лопатки извлекаем ее с нижней опорной чашки. Прежде, чем установить новую пружину, ее необходимо сжать специальными стяжками. Далее монтируется новая пружина, а нижний рычаг поджимается вверх с помощью домкрата, что даст возможность вставить шаровую опору в поворотный кулак.

Зафиксировав опору, демонтируем с пружины стяжки. Затем собираем все элементы подвески обратно.

Советы профи

Как видите, самостоятельный ремонт ходовой ВАЗ 2107 — работа не слишком сложная, если действовать согласно выше описанной инструкции.

  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку

Передняя подвеска ВАЗ 2107: ремонт своими руками

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и  нижний рычаги, которые существуют независимо; верхний – закреплён через    стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине    подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры    тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется    замена.
  • шаровые шарниры, или просто «шаровые» — к ним    через систему поворотного кулака с цапфой в конечном итоге устанавливается    ступица колеса.
  • устройство амортизации включает в себя пружину,    установленную в чашках, и амортизатор гидравлического типа, установленный    внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

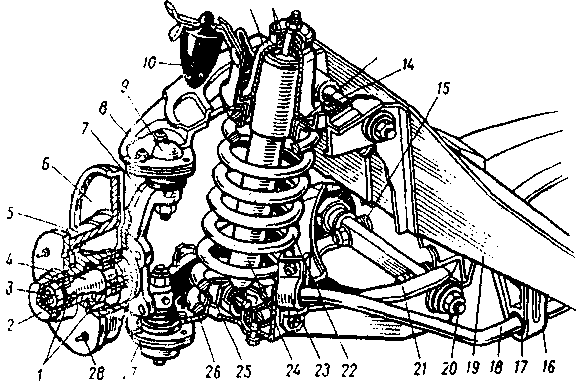

Устройство и наиболее важные детали подвески ВАЗ 2107:
