Самостоятельная регулировка противотуманных фар ВАЗ 2110 | avtoelektrik-info.ru

Когда встречные водители постоянно мигают вам, сигнализируя, что вы их «слепите», то наверняка все дело в разрегулированных фарах, которые даже в режиме ближнего света создают неудобства участникам движения.

Свет фар не должен слепить встречных водителей
Обратите внимание!
Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е. в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

  • Это мельчайшие частицы влаги, которые находятся в воздухе;
  • Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
  • Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
Это запрещено действующим ГОСТ 8769-75.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

  • Луч противотуманных фар по верхней кромке имеет четкую границу:
  • Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.
Особенность работы ПТФ – черкая верхняя граница
Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

  • Создавать достаточную для движения видимость дорожной обстановки;
  • И освещать обочину справа от автомобиля по ходу движения.
И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке.

(См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности.)

Инструкция будет выглядеть следующим образом:

  • Выбор места и подготовка разметки;
  • Непосредственная регулировка.

Подготовка:

  • Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
  • На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;
Разметка самодельного экрана для регулировки
  • Выставляете корректор фар в положение «0»;
  • Затем включаете фары и, поочередно закрывая левую и правую, отмечаете центр каждой из них на стене (точки «А» и «В» на фото вверху).

Приступайте к регулировке:

  • С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
  • Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.
Процесс регулировки

На этом процесс регулировки закончен.

А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности.)

Выводы

Надеемся, что теперь вы знаете о противотуманных фарах и их регулировке практически все. И наверняка воспользуетесь полученными знаниями для помощи знакомым автовладельцам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Читать далее...

Регулировка фар на ВАЗ 2110 инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

Характерные неисправности фар

Теперь вкратце расскажем о неисправностях. В соответствии со схемой работы, фары Бош ВАЗ 2110 или Киржач функционируют по одному принципу. То же самое касается других элементов оптики, будь то поворотники на ВАЗ 2110, противотуманные фары Bosch, ДХО на ВАЗ 2110 или стоп-сигналы.

Итак, какие неисправности характерны для оптики:

  1. Задние фонари ВАЗ 2110 перестали работать.
    Поскольку эти лампочки включаются при активации задней передачи, причин их отказа может быть несколько. Это проводка, неработоспособность самой лампы, а также выход из строя датчика заднего хода. Если перестали работать сразу две лампочки, то не нужно сразу же разбирать задние фонари на ВАЗ, необходимо произвести проверку работоспособности датчика.
  2. Не работают габаритные огни или габариты в поворотниках ВАЗ 2110. В этом случае нужно проверить реле и предохранитель, расположенные в блоке. Если проблема заключается не в них, то проверяйте проводку и сами лампы.
  3. Отказываются работать ходовые огни на ВАЗ 2110. Также следует проверить работоспособность предохранителя и проводки с лампочками. Но если кроме ДХО, все другие фонари работают, не лишним будет произвести диагностику подрулевого переключателя.
  4. Не работают стопы. В последнее время владельцы «десяток» ставят в стоп сигналы так называемые фонари клюшки. Клюшки называются так потому, что стекло на них выполнено в виде хоккейной клюшки. И часто бывает такое, что стопы не включаются после замены оптики. Если вы меняли фонари, то в первую очередь следует проверить качество всех соединений, работоспособность лампочек стоп сигналов. Если с ними все в порядке, ищите проблему в проводке.
  5. Не работает только дальний или только ближний свет или и тот, и другой. Если вся оптика работает нормально, но не функционирует только дальний или ближний свет, сначала проверьте лампы. Дальше по схеме — проверяется проводка, качество контактов, предохранители. Если все составные элементы работают, необходимо произвести диагностику подрулевых переключателей. Возможно такое, что при включении того или иного освещения на схеме переключателя отходит контакт.
  6. Если у вас установлен ксенон на ВАЗ 2110, то причина неисправности может заключаться в выходе из строя блока розжига.

Особенности конструкции

Фары. На автомобилях применяются блок-фары, объединяющие в себе фары ближнего и дальнего света (лампы с одной нитью) и указатели поворота. Кроме того, в фарах находятся лампы Ближний и дальний свет фар включается с помощью вспомогательных реле К4 и К5, расположенных в монтажном блоке. Управляющее напряжение на обмотки реле подается от переключателя света фар, если полностью нажата клавиша переключателя наружного освещения. При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы (ближнего и дальнего света). Независимо от положения клавиши переключателя можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя света фар. При этом напряжение к контакту «30» переключателя подается непосредственно от источников питания. В предусмотрена колодка В для переключения проводов при установке блок-фар с двухнитевыми лампами ближнего света. В этом слчае серый провод с красной полоской в колодке В должен соединяться с проводом такого же цвета, идущим к штекеру «56Ь» переключателя. Тогда при включении ближнего света будут гореть нити ближнего света у двухнитевых ламп, а при включении дальнего света — нити дальнего света у двухнитевых ламп и лампы дальнего света.

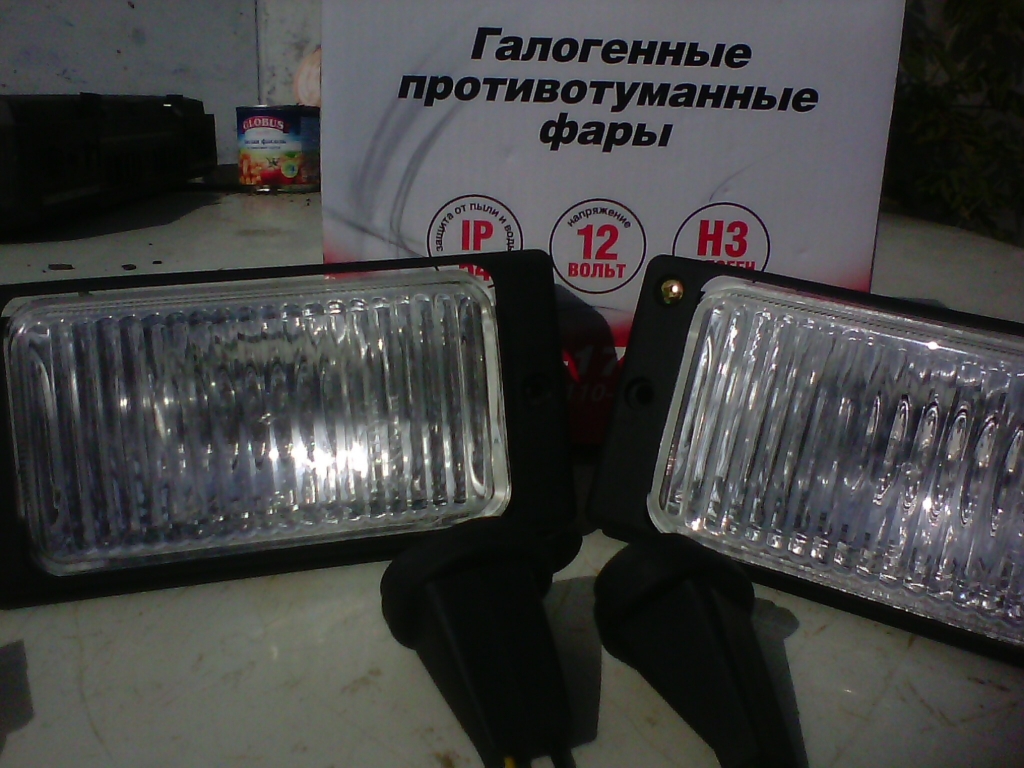

Противотуманные фары. На автомобилях ВАЗ 2110 в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Фары включаются выключателем 27 (см. панель приборов) с помощью вспомогательного реле типа 113.3747, установленного в колодке, прикрепленной к задней стороне монтажного блока. Противотуманные фары можно включить только в том случае, если переключателем наружного освещения 26 включено наружное освещение.

В этом видео показана регулировка ближнего света фар автомобиля на примере ВАЗ 2110. После просмотра этого.

Наружное освещение. Габаритный свет включается переключателем наружного освещения 26 (в положениях клавиш «I» и «II»), Питание ламп габаритного света и стоп-сигнала подается через реле К1 контроля исправности ламп. Если перегорит какая-либо лампа, то реле включает соответствующий светодиодный сигнализатор в блоке 5 (см. ) индикации бортовой системы контроля.

Указатели поворота. Указатели поворота правого или левого борта включаются рычагом переключателя. В режиме аварийной сигнализации выключателем 42 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем КЗ в монтажном блоке.

Устанавливаем электрокорректор фар

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

  • Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
  • Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ

Схема подключения электрического регулятора фар от ГАЗа

Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

  1. На привод необходимо подать напряжение, шток при этом должен выйти.
  2. На фото ниже показано, где нужно отрезать шток.

  3. Берем напильник 9 мм и стачиваем шток. Выполнять этот шаг нужно максимально аккуратно, так как мы работаем с полым цилиндром.
  4. Оставшуюся часть шток нужно посадить обратно. Здесь подойдет качественный супер-клей.

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.

При пайке нужно использовать паяльник для мелких элементов

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.

52. О правильной регулировке фар

ОБЩИЕ СВЕДЕНИЯ

Правильная регулировка фар в большей мере относится к культуре вождения, нежели
к каким-либо техническим проблемам. Поэтому поговорим о том, почему со временем
фары начинают давать тусклый свет, возможно, и достаточный на пустынном шоссе,
но совершенно неэффективный на оживленном, особенно, если велик встречный поток.

Иногда грешат на генератор и регулятор напряжения. Тут есть доля истины: неисправности
этих приборов заметны по «движению» светового потока, как бы подчиняющемуся
количеству оборотов двигателя. Понятно, что неважная работа генератора и регулятора
напряжения влияет не только на эффективность фар – в первую очередь страдает
аккумулятор, либо не получающий полноценного заряда, либо, напротив, – получающий
его в избытке, от чего «кипит» электролит. Фары в этом случае играют
лишь роль индикатора, хотя избыточное напряжение сильно снижает ресурс ламп.
Постоянное же тусклое излучение возникает по другим причинам: либо сильно загрязняется
или покрывается коррозией рефлектор, либо появляется темный налет на внутренней
поверхности колбы лампы.

Если долговечность рефлектора зависит от многих факторов, то даже вполне исправная
лампа «набирает» темный налет за каких-нибудь 30–50 тысяч километров.
Эффективность ее в таком случае процентов на 20 ниже новой.

Рефлектор «живет» дольше. В современных автомобилях рефлектор и стекло
фары являются, так сказать, неделимым целым, что в первую очередь обеспечивает
наиболее оптимальный световой пучок, а во вторую – герметичность. Именно недостаток
герметичности способствовал проникновению внутрь фары пыли, которая потом пригорала
на рефлекторе и снижала его светоотдачу. То же самое происходило и с влагой,
активно конденсировавшейся на рефлекторе, что вызывало коррозию.

Лет пять назад с коррозией пытались бороться каким-то невероятным способом,
заливая в фару красную тормозную жидкость. Мода на эту, скорее вредную, нежели
полезную затею прошла, зато появилась другая крайность – плексигласовые «очки»
на стекла. Кроме того, что такая защита снижает светоотдачу, «размазывая»
направление лучей, она вызывает сильный нагрев и обгорание рефлектора. Какой
в таком случае прок от защищенного от камней стекла, если страдает рефлектор,
– не понятно, тем более, что, как уже было сказано, стекло и рефлектор ныне
представляют неделимое целое? Кстати, поэтому нет никакого смысла покупать «линзу»
отдельно: хорошего света от такой фары никогда не добиться.

Наконец, что касается регулировок. Даже отличнейшие фары, снабженные галогенными
лампами, могут оказаться в дороге бесполезными, если они отрегулированы кое-как.
Не у каждого, да и не всегда находится возможность произвести регулировку на
стенде. Поэтому весьма неплохие результаты дают старые, хорошо испытанные способы
«домашней» регулировки. Машину устанавливают на ровную площадку, отмеряют
30 метров и ставят на отметку, допустим, кирпич. Одну из фар, включенную на
ближний свет, чем-нибудь завешивают, а во второй – вращают регулировочные винты
так, чтобы границу освещенности вертикально подвести к поставленному кирпичу.
То же самое делают и с другой фарой

Дальний свет регулируют в горизонтальном
направлении, но уже без кирпича: тут важно добиться, чтобы пучки от обеих фар
не раздваивались и не сходились в середине

Ручное регулирование фар автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

Схема разметки для ручной регулировки фар

Если все-таки без настройки не обойтись, то начинать следует с ручной регулировки фар. Для ее проведения необходимо выполнить подготовку. Сначала придется отыскать ровную стену, на которой можно провести разметку. Автомобиль надо поставить перед этой стеной на расстояние в 5 м. Площадка, на которой размещен автомобиль, должна быть ровной и горизонтальной. Машина устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, надо проверить равенство давления в шинах и, если необходимо, то подкачать их. При этом давление должно соответствовать паспортной величине для ВАЗ 2110. На место водителя в салоне устанавливается груз весом порядка 75 кг (можно посадить помощника), а корректор фар ВАЗ переводится в положение 1.

Схема проведения ручной регулировки фар приведена на рис. 3. На стене следует начертить вертикальные линии: 0 — соответствует центру машины, А и В — соответствуют центру фар. Точки Е на схеме указывают центры осветительных элементов. На высоте 60 см от земли проводится горизонталь 1, определяющая высоту до центра фары, и горизонталь 2, размещенная на 75 мм ниже линии 1 и соответствующая правильному расположению центра светового пятна от фары.

Регулировка освещения в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадки под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар производится следующим образом.

Первоначально необходимо отделить хомуты, фиксирующие гидравлические трубки, на кузове машины. Отсоединяется ручка управления, расположенная на приборной панели, путем простого вытягивания вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего отклоняется в сторону емкость с тосолом. Со стороны салона автомобиля откручивается главный цилиндр при помощи торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего проводить на СТО, но при необходимости ее можно выполнить и самостоятельно. В любом случае ездить на ВАЗ 2110 при неправильном потоке света нельзя.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

  1. Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
  2. На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
  3. В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
  4. Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
  5. Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Регулировка фар Автор темы Антонина

Регулировка фарВ статью добавлено интересное видео про регулировку фар, обязательно посмотриРегулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле. Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески. Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток. Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них естьВ процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием. Как отрегулировать фары своими рукамиСаму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ

Порядок самостоятельной регулировкиПорядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран.Автомобиль устанавливается на расстоянии 5 метров от стены

На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.Световой пучок противотуманных фар регулируется только по высотеФары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Ольга 

Светлана 11 Jul 2016 20:40Анатолий Кравченко11 Jul 2016 21:49Людмила Бухмиллер12 Jul 2016 04:46Дмитрий КлоковКлассный совет12 Jul 2016 09:37Андрей Дьяченко

Регулировка фар ВАЗ 2110 своими руками | autoposobie.ru

5 янв 2014 … Статья о том как сделать регулировку фар ВАЗ 2110 своими руками … многие водители задаются вопросом, как отрегулировать фары в …

Самостоятельная регулировка фар ВАЗ 2110 в домашних …

26 янв 2014 … Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях … Чтобы правильно отрегулировать фары необходимо делать это …

Регулировка фар

Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.

  1. Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:

  2. У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
  3. Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.

  4. Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
  5. Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
  6. Готово, регулировка света проведена.

Регулировка противотуманных фар ВАЗ 2110 -инструкция как отрегулировать своими руками, фото

Самостоятельная регулировка противотуманных фар ВАЗ 2110

Когда встречные водители постоянно мигают вам, сигнализируя, что вы их «слепите», то наверняка все дело в разрегулированных фарах, которые даже в режиме ближнего света создают неудобства участникам движения.

Чтобы вернуть им заводские настройки, необходимо посетить СТО, где с помощью стенда и специального оборудования отрегулируют их световой поток. Но если речь заходит о том, как отрегулировать противотуманные фары ВАЗ 2110 или любой другой модели АвтоВАЗа, то вопрос приобретает намного больший смысл.

Свет фар не должен слепить встречных водителей

Обратите внимание!Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е

в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

  • Это мельчайшие частицы влаги, которые находятся в воздухе ;
  • Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
  • Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .
Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.Это запрещено действующим ГОСТ 8769-75.А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

  1. Луч противотуманных фар по верхней кромке имеет четкую границу:
  2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

  1. Создавать достаточную для движения видимость дорожной обстановки;
  2. И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке. (См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности .)

Инструкция будет выглядеть следующим образом:

  1. Выбор места и подготовка разметки;
  2. Непосредственная регулировка.
  • Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
  • На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;

Разметка самодельного экрана для регулировки

  • Выставляете корректор фар в положение «0»;
  • Затем включаете фары и, поочередно закрывая левую и правую, отмечаете центр каждой из них на стене (точки «А» и «В» на фото вверху).

Приступайте к регулировке:

  • С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
  • Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.

На этом процесс регулировки закончен. А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности .)

Выводы

Надеемся, что теперь вы знаете о противотуманных фарах и их регулировке практически все. И наверняка воспользуетесь полученными знаниями для помощи знакомым автовладельцам. В представленном в этой статье вы найдете дополнительную информацию по данной теме.

Регулировка фар ВАЗ 2110 – инструкция с видео

Ни для кого не является секретом, что от того, насколько правильно настроены фары в автомобиле, зависит не только безопасность автовладельца и его пассажиров, но и других участников движения: пешеходов, водителей попутных и встречных транспортных средств. Поэтому очень важно осуществлять регулировку фар своими руками правильно. А что это «правильно» под собой подразумевает, рассмотрим в данной статье – на примере автомобиля ВАЗ 2110.

Необходимые условия.

Для того чтобы настройка фар была проведена правильно, прежде чем ее осуществлять, позаботьтесь об обеспечении выполнения следующих условий:

  1. топливный бак должен быть полностью залит;
  2. фары – тщательно вымыты;
  3. автомобиль — снаряжен всем необходимым: комплектом инструмента, огнетушителем, запаской и др. предметами, которые согласно правил безопасного движения должны всегда присутствовать в автомобиле;
  4. давление в шинах должно быть идентичным, указанному в руководстве по эксплуатации «десятки».

Далее найдите ровную вертикальную поверхность (забор, стену) — такую, чтобы перед ней еще было около 8 метров свободного пространства, а свет от фар падал на нее перпендикулярно. Запаситесь мелом или клейкой лентой. Переходите к разметке.

Разметка стены.

  • Отгоните авто на 2 метра от выбранной вертикальной плоскости.
  • С помощью рулетки, нити и линейки или иного приспособления измерьте расстояние от центра стела фары до земли. Перенесите это расстояние на стену (у новых авто оно, как правило, равняется 60 см). Начертите горизонтальную линию. А под ней, на 7,5 см ниже, – еще одну.
  • Включив фары, отметьте их центры на имеющихся горизонтальных линиях и проведите через них две вертикали, а между ними (на равноудаленном расстоянии) – центральную ось. Расстояние между крайними вертикалями для ВАЗ 2110 должно получиться около 110,8 см.

Импровизированный экран готов, можно приступать к непосредственной настройке.

Пошаговая инструкция по регулировке фар на ВАЗ 2110 своими руками.

Отгоните машину на 5 метров от стены и выставьте ее так, чтобы продольная ось авто проходила через центральную ось на стене.

Включите ближний свет.

Установите ручку гидрокорректора фар, находящуюся на приборной панели, в положение «I» — «водитель и передний пассажир».

И, если расположение центров световых пятен от каждой фары не соответствует точкам пересечения нижней горизонтальной линии и крайних вертикалей или лучи света выходят за границы верхней горизонтальной линии, откройте капот и произведите ручную их подстройку, подкручивая винты регулировки вертикальной и горизонтальной плоскостей.

Главное – не забывайте при настройке каждой из фар вторую обязательно накрывать плотным, непрозрачным материалом.

Видео.

Рекомендую прочитать:

Похожие публикации

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

ВАЗ

/

2110, 2111, 2112

/

ремонт

/

электрооборудование

/

освещение

/

Регулировка положения фар

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Выберите ровную горизонтальную площадку в пределах базы автомобиля ваз 2112 на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.
Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
В темное время суток поставьте машину ваз 2111 на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.
Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.
Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).
Установите ручку гидрокорректора фар ваз 2110 в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).
Включите ближний свет фар.
Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары ваз 2111, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.
После этого откройте и отрегулируйте вторую фару ваз 2110, закрыв первую.



Регулировка фар ВАЗ 2110 своими руками

Наверное, ни для кого не секрет, что очень много аварий происходит в темное время суток и подавляющее большинство из них, так или иначе, связаны с плохой видимостью, неправильной настройкой головного света или плохо отрегулированными фарами.

Большинство современных автомобилей оборудованы электронными регулировщиками, которые самостоятельно, без участия водителя производят автокоррекцию фар в зависимости от загруженности, накачки шин и прочих факторов. Правильная регулировка фар исключит возможность ослепления встречных автомобилей во время движении в темное время суток, позволит своевременно обнаружить любое препятствие и дорожные знака. В случае если в автомобиле отсутствует авторегулировка фар ответственность ложится на самого автовладельца, именно ему необходимо будет следить за тем как настроены осветительные приборы. Проще всего отправиться на СТО, где регулировка света фар происходит быстро и точно. Однако такой вариант не всегда по карману, да и не везде есть СТО, к примеру, в небольших поселках такого сервиса нет, поэтому многие водители задаются вопросом, как отрегулировать фары в домашних условиях. Сегодня я расскажу как делается регулировка фар на примере ВАЗ 2110, благодаря настройке вы сможете добиться максимально эффективной производительности осветительных приборов, а также избежать ослепления автомобилистов, которые движутся по встречной полосе.

Читайте также:

Прежде чем приступить к регулировке необходимо произвести подготовительные работы. От того насколько качественно они будут выполнены в большей степени зависит точность регулировки.

  1. Тщательно вымойте фары. Нередко загрязнения линз не позволяют световому потоку пробиться наружу.
  2. В некоторых случаях причиной рассеянного или слабого света становятся дефекты стекла фар. Чтобы выявить повреждения нужно после помывки произвести внимательный осмотр поверхности стекла, обнаружив сколы или трещины — замените стекло.
  3. При необходимости внимательно осмотрите отражатель на предмет повреждений или нарушений, замените отражатель если он имеет дефекты.
  4. Для того чтобы усилить световой поток можно установить галогеновые лампы или еще лучше установить ксенон на ВАЗ 2110 (как это сделать читайте в моих предыдущих статьях).

Регулировка света фар производится в идеальных условиях приближенным к тем, которые на СТО. Автомобиль должен быть полностью укомплектован (бак заправлен, запаска, давление в шинах должно быть таким как указано в руководстве по эксплуатации ВАЗ 2110).

Регулировка фар ВАЗ 2110 — пошаговое руководство

  1. Найдите абсолютно ровную площадку, возле которой будет гладкая стена, чтобы свет фар падал на нее под углом 90°.
  2. Установите автомобиль на расстоянии 5 м от стены.
  3. Вам понадобится помощник, который будет выполнять "вашу" роль, сидя на водительском сидении водителя, его вес должен соответствовать вашему. Как вариант можете использовать мешки с песком.

На импровизированном экране начертите такой рисунок см. фото.

  1. Вертикальные линии: осевая О, А и В, должны прийти через точки Е, они соответствуют центру каждой из фар.
  2. Линии должны проходить симметрично по отношению к осевой линии машины.
  3. Проведите еще одну линию на высоте, которая соответствует расстоянию середине фар (мерять от пола), а немного ниже, на 65 мм проведите вторую линию, которая соответствует центрам световых пятен.
  4. Если на вашем авто есть гидрокорректор фар, установите его ручку расположенную на приборной панели в положение, которое соответствует нагрузке автомобиля ВАЗ 2110 с одним водителем.
  5. Теперь включите ближний свет фар и поочередно, начиная с правой фары (левую в это время необходимо закрыть куском плотной ткани или картоном. Регулировка света фар ВАЗ 2110 приводится посредством регулировочных винтов (см. фото.) 1 и 2.

У вас должно получиться следующее: верхняя граница световых пятен совпадает с линией 2, при этом точки пересечения наклонного и горизонтального участков световых пятен совпадают с точками Е.

Если у вас вышло как показано на фото, значит — регулировка фар у вас получилась, если же нет, начните сначала, и попробуйте отрегулировать фары повторно.

Регулировка фар ВАЗ 2110 своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Множество аварий происходит в темное время суток. Виной всему низкая естественная освещенность дороги, плохая видимость и конечно же проблемы с настройками света фар. Поэтому сегодня мы рассмотрим, как отрегулировать фары на ВАЗ 2110 своими силами.

Регулировка фар ВАЗ 2110

Владельцам крутых иномарок повезло – их автомобили оборудованы электронной регуляцией фар в зависимости от типа дорожного покрытия, состояния шин и других факторов регулировка происходит автоматически.

Риск ослепления встречного потока в темноте снижается. Также автоматическая коррекция огней автомобиля облегчает своевременное обнаружение препятствий, дорожных знаков и указателей.

Отечественные автомобили, известные со времен СССР, лишены этого полезного новшества. Среди них и сегодняшний герой – ВАЗ 2110. Ответственность за процедуру ложиться на владельца.

Вообще регулировка света фар ВАЗ 2110 проводится в специализированных СТО с оборудованием для быстрой и надежной корректировки. Но что делать, если в вашем районе такая СТО отсутствует либо услуга не по карману? Остается провести ее самостоятельно согласно нашему руководству.

Подготовка перед регулировкой света фар

Нередко причина снижения яркости света – загрязнения, они блокируют его выход наружу, поэтому:

  • Вымойте фары, как говорится до блеска.
  • Проведите осмотр поверхности стекла, если нужно произведите полировку фар автомобиля.
  • Убедитесь, что отражатель не имеет повреждений или дефектов.В противном случае замените на исправный.
  • Для улучшения светопроизводительности фар рекомендуется применять более совершенные галогеновые лампы.

Регулировка фар ВАЗ 2110 имеет смысл при соблюдении нормативов, которыми руководствуются работники станций технического обслуживания.

Позаботьтесь о наличии топлива в баке авто, проверьте запаски и подкачайте шины до рекомендованного производителем значения. Выполнив описанные выше условия, приступайте к регулировке.

Регулировка фар ВАЗ 2110 своими руками

Отыщите глухую стену с абсолютно примыкающей площадкой, поверхность которой абсолютно ровная. Убедитесь, что свет передних огней автомобиля направлен на препятствие под прямым углом. Отъехайте от стены назад на расстояние пяти метров.

Усадите за руль помощника, вес которого идентичен вашему, так получится более точная настройка фар. Нанесите на стену не сложный рисунок.

Метки Е на плане определяют середины передних огней автомобиля. Проведите через них вертикальные линии осей О, А и В так, чтобы они были симметричны его оси, как показано на фото.

Измерьте расстояние от основания площадки до середины фар оно должно быть шестьсот миллиметров и на этой высоте проведите на стене горизонтальную линию.

На 7,5 сантиметров ниже линии один, начертите вторую параллельную линию два, которая определяет положения середин световых пятен.

При наличии гидравлического корректора фар попросите помощника привести ручку управления на приборной панели в положение нагрузки без пассажиров в салоне либо выполните эту процедуру сами.

Для дальнейших действий переведите фары в режим ближнего света. Поочередно закрывайте фары куском плотной ткани или картоном.

В это время подкручивайте регулировочные винты открытой фары до достижения нужного результата. Начинать необходимо с правой фары, затем переходить на левую.

В результате верхние края световых пятен должны пройти по второй линии, их наклонные и горизонтальные участки – соединиться в точках Е.

Надеемся, что знания о том, как отрегулировать фары на ВАЗ 2110 пригодятся вам неоднократно. Во-первых, вы сэкономите семейный бюджет и время, а во-вторых, поможете друзьям и знакомым. Удачной дороги и без поломок.

Как отрегулировать фары ваз 2110 своими руками. Регулировка положения рычага переключения передач

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

  1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
  2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

  • подготовка автомобиля, площадки и стенда;
  • осмотр регулируемых элементов;
  • процесс регулировки.

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

  1. Проводится проверка надежности работы корректора.
  2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
  3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
  4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм Номинальный угол наклона светового пучка фары в вертикальной плоскости Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. мин процентов
До 600 34 1.00 100
От 600 до 700 45 1.30 130
От 700 до 800 52 1.50 150
От 800 до 900 60 1.76 176
От 900 до 1000 69 2.00 200
От 1000 до 1200 75 2.20 220
От 1200 до 1500 100 2.90 290

Сила света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

  1. При помощи моющего средства смывается вся грязь со стекла.
  2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
  3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
  4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

  1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
  2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
  3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
  4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
  5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
  6. Такая же манипуляция проводится с правой фарой.
Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

  1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
  2. Теперь регулятор фиксируется в положение 4.
  3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

  • А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
  • В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
  • С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
  • D — линия обозначающая высоту подъема горизонтальной границы пучков света;
  • О — осевая линия;
  • l — расстояние между лампами ближнего света фар;
  • А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

  1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
  2. С них снимаются лампы.
  3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
  4. Демонтируется отражатель. Он держится на 3 точках.
  5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

  1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
  2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
  3. После очистки мусора протягивается новая трубка.
  4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Даже начинающий автомобилист понимает, что от регулировки фар зависит безопасность водителя и его спутников, а также других участников дорожного движения, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать нужный обзор на дороге – это касается и дальнего, и ближнего света. Значит нужна регулировка фар ВАЗ 2110.

В этом материале мы опишем, как проводится эта процедура на «десятке». Все шаги расписаны максимально просто, поэтому отрегулировать свет сможет и начинающий автомобилист. Также мы рассмотрим альтернативу стандартному устройству для настройки. После прочтения статьи вы будете знать, что собой представляет электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобилях этого поколения установлены следующие приборы освещения:

  • Блок-фары. При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
  • Указатели поворота.
  • Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
  • Габаритные огни.

Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.

Регулировка фар

Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.

  1. Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:
  2. У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
  3. Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
  4. Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
  5. Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
  6. Готово, регулировка света проведена.

Устанавливаем электрокорректор фар

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

  • Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
  • Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ

Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.

Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины - для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.

Как осуществить разборку фары

Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:

  1. Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
  2. Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
  3. Прорежьте на линзе небольшой П-образный профиль.
  4. Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
  5. Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» - фиксаторы из пластика, закрепленные на отражателе.
  6. Защелкните шар на краю отражателя.
  7. Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.

Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.

Особенности снятия блок-фары

Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:

  1. Нарежьте резьбу на крепежах регуляторов светового потока.
  2. Закрутите внутрь фонарей винты и наденьте на них шайбы.
  3. Снимите фиксаторы из пластмассы.
  4. Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
  5. Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
  6. Вся конструкция фиксируется при помощи контрольной гайки.

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

  1. Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
  2. Промойте все стекла на головных фарах.
  3. В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
  4. Проверьте давление во всех колесах, а при необходимости подкачайте.
  5. Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Алгоритм действий при настройке

Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:

  1. Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
  3. Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке - в машине находится только водитель.
  4. Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

Если нужно менять блок-фару

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

  1. Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
  2. Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
  3. Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
  4. Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».

После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется п ериодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

[ Скрыть ]

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

  • отечественного производства, так называемые фары Киржач;
  • импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Фара завода «Автосвет»

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

Фара Бош для ВАЗ 2110

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

  1. Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
  2. Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

  1. Нанесение шаблона разметки на стене или установка готового.
  2. Обозначение точек центров ламп.
  3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

  1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
  2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
  3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
  4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
  5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
  6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

  1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
  2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
  3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
  4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
  5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
  6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
  7. Повернуть регулятор гидравлического в положение, соответствующее минимальной загрузке.
  8. Открыть капот.
  9. Закрыть одну из фар плотным материалом, например, куском картона.
  10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
  11. Провести аналогичную процедуру с другой фарой.
Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

  1. Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
  2. Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
  3. Открутить три точки крепления отражателя.
  4. Снять пружину корректора через отверстие для установки исполнительного механизма.
  5. Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
  6. Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

  1. Отключить клемму аккумулятора.
  2. Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
  3. Снять штекеры подачи питания на головную фару.
  4. Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
  5. Отвернуть три болта крепления фары и немного утопить ее вглубь.
  6. Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
  7. Открутить четвертую точку крепления фары и вынуть ее из гнезда.
  8. Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

  1. Снять все точки крепления трубопроводов корректора к кузову.
  2. Вынуть регулятор, расположенный в панели приборов.
  3. Демонтировать защитное жабо трапеции дворников.
  4. Снять с креплений и отодвинуть расширительный бачок в сторону.
  5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
  6. Снять старый главный цилиндр системы.
  7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
  8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
  9. Протянуть магистрали по штатным маршрутам через моторный отсек.
  10. Проверить работу системы.
  11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

  1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
  2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
  3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
  4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
  5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
  6. Защитить место подключения проводов к двигателям изолентой.
  7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
  8. Подключить кнопку.
Принципиальная схема подключения проводов на штекер клавиши

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

  • выход отражателя из точек крепления;
  • поломка корректора;
  • плохое состояние ламп;
  • ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.

Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.

Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.

В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.

Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.

Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.

Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.

Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!

Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!

Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.

Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.

  1. Максимально очистите автомобильные фары, проведя их мойку.
  2. Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
  3. По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
  4. Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
  5. Договоритесь с помощником – без него не обойтись!
  6. Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.

Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.

  1. Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
  2. Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
  3. Расположите авто на расстоянии 5 метров от стены.
  4. На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
  5. Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
  6. Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
  7. Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
  8. Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
  9. Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
  10. При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
  11. Активируйте ближний свет.
  12. Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
  13. Начинайте с правого фонаря, а затем переходите к левому.
  14. Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.

На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.

Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!

Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!

Как выбрать фару на ВАЗ 2110

На сегодняшний день тюнинг автомобилей становится все более популярным. Особенно это актуально для отечественных ВАЗов. Меняя основные фары на ВАЗ 2110, некоторые автовладельцы задумываются об установке противотуманных фар. Такая вещь не только улучшает световые качества железного друга ночью, но и днем ​​подчеркивает его неповторимый дизайн. Несмотря на эти преимущества, не каждый водитель устанавливает на ВАЗ 2110 противотуманные фары. Одна из причин - высокая стоимость установки.

Часто для своего подключения сервисные центры требуют от водителей 2-3 тысячи рублей. Но обладая определенными знаниями, вы можете установить их самостоятельно и сэкономить много денег. А чтобы туманы не только качественные, но и недорогие, нужно научиться правильно их выбирать. О том, как правильно выбрать основные и противотуманные фары, мы расскажем в этой статье.

Какие фары лучше на ВАЗ 2110

На данный момент автомобили ВАЗ десятой модели комплектуются фарами двух марок:

  • Лампы отечественной марки «Кризач» (их стоимость порядка 2500-2800 рублей).
  • Немецкий производитель «Бош» (цена немного ниже - от 2200 до 2400 рублей).

Какая из двух марок лучше

Ближний свет является основой каждой фары. Многие автовладельцы используют этот свет в дальних поездках, так как он меньше ослепляет встречных водителей и, соответственно, снижает риск аварий. Продукция фирмы «Киржач» оснащена линзой ближнего света, а дальний конец снабжен отражателем. У немецкого аналога в обоих случаях есть отражатели (яркость больше, но подсветка такая же).Объектив имеет большие преимущества перед рефлектором: более четкая световая линия, возможность установки ксенона и так далее. Судя по отзывам, у немецких фонарей более слабый свет в ближнем режиме. Но у фар на ВАЗ 2110 марки «Бош» есть один плюс - для работы в дождливую и пасмурную погоду лампы этой марки обеспечивают более точное освещение, чем «Киржач». А все из-за большей поверхности отражателя под ближним светом. Но о ксеноновых линзах стоит забыть. Во всем остальном отечественный производитель выигрывает.Собственно, из-за этого немецкая продукция стоит дешевле отечественной. Как видите, не всегда импортные фары лучше наших. И, отвечая на вопрос, какая фара лучше, мы можем посоветовать руководствоваться принципом: «Русские фары для русской машины». У ламп марки «Кризач» плюсов больше, чем у зарубежного «Бош».

Установили дорогую фару, но она ничего не светит. Что делать?

Некоторые драйвера при некачественном освещении все списывают на брак или подделку.Но на самом деле это не так. Чтобы лампы светили как можно лучше, правильного выбора производителя недостаточно. После их установки нужно внести коррективы. В этом случае лучше довериться профессионалам СТО. Но если у вас есть определенные навыки, вы можете сделать это самостоятельно. Для этого не требуется дорогостоящее оборудование. Правильно настроенные фары на ВАЗ 2110 обеспечат вам долгую и безотказную службу.

Установка противотуманных фар - правильная установка и подключение.Подключение противотуманных фар через реле: Схема, пошаговая инструкция Самостоятельная установка противотуманных фар

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при движении в сложных погодных условиях - снегопаде, ливне или тумане. Те, кто часто путешествует на своей машине, не могут представить себе возможность эксплуатации машины без установленных противотуманных фар. В отличие от головной оптики, ПТФ способны эффективно освещать дорогу даже в условиях сильного тумана.

Для чего установить противотуманки

Современные автомобили Не зря оснащаются противотуманными фарами. Дело в том, что туман - это взвесь мельчайших капелек воды в воздухе, которые практически полностью отражают попадающий в них свет фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения фарами становится более плотной. Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильном расположении освещается только полотно, а не пространство перед автомобилем.Это объясняет их эффективность. Кроме того, эффективность против тумана в определенной степени увеличивает фильтр желтого света, позволяя использовать совершенно другой спектр, не отражающий водяную пыль. К сожалению, автопроизводители не всегда устанавливают ПТФ штатные, заставляя водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар не отличается сложностью и выполняется за несколько часов.Для этого заранее приготовьте все необходимое:

  • провода медные;
  • предохранитель емкостью не менее 15 А;
  • реле;
  • кнопка включения, если на панели нет свободного;
  • изолирующий или «термоусадочный».

Схема подключения тумана через реле предельно проста, и справиться с этой задачей под силу любому человеку.

Провод к аккумулятору удобно протягивать под педалями. Особого внимания стоит уделить качеству контакта с выводами, а также необходимости установки предохранителя.

Важно! Его следует разместить как можно ближе к аккумулятору - любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ можно будет установить только сами противотуманки.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному светотехническому оборудованию и «опциону», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормам.Таким образом, высота размещения противотуманных дверей должна быть не менее 250 мм на уровне грунта с расстоянием до каждого измерения не более 400 мм. Установить противотуманные фары можно только симметрично. Нельзя подключать их напрямую к зажиганию, установив выключатель, позволяющий использовать их отдельно от габаритных фонарей.

Установив фары на постоянное место жительства, подключение противотуманки в реле не представляет затруднений. Оба минусовых провода от фар подключаются к массе, а плюсы подключаются к 30 контакту на реле.Если все сделано правильно, проверка установленного тумана пройдет успешно. Во время работы требуется пристальное внимание уделять качеству всех соединений проводов. Все скрутки нужно делать качественно, а после желательно использовать специальную «термоусадку» - так можно исключить оплавление соединения и их окисление.

При самоподключении тумана через реле требуется не меньшее внимание и правильная настройка. Они не должны закрывать пространство перед автомобилем - для этого есть фары.Установленный туман предназначен для освещения дорожного полотна, т. Е. Они должны быть внизу на дороге. Это позволит им выполнить свое основное предназначение, а не станет поводом для ослепления встречных водителей. Перед самостоятельными подключениями можете посмотреть видео

Схема подключения противотуманных фар - важный вопрос, беспокоящий водителей. Они знают, какие большие деньги нужно отдать на обслуживание станций, поэтому попробуйте отремонтировать самостоятельно. Это не так сложно, поэтому даже при незначительных познаниях в области автоэлектрика можно беспрепятственно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары без проблем. Для этого не нужно выполнять сложные действия, ведь необходимо просто следовать уникальной схеме. Благодаря ему можно будет обеспечить безопасные поездки по бездорожью в любую погоду. То, что должно быть сделано?

  • 2 клеммы подключены к туману. Первый (массовый) разряжается до тела, а второй удлиняется до аккумулятора, но не подключается.
  • Далее устанавливается реле (лучше выбрать со встроенным предохранителем).Красный провод отправляем на плюс аккумулятора, а черный - на минус. Остается зеленый, отвечающий за управление включением. Его необходимо принести в салон.
  • Кнопку включения в салоне сделать можно где угодно, но она должна быть доступна водителю.

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, затратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но справиться с задачей без посторонней помощи проще.

Что такое самостоятельная установка выгоднее?

Возможна подача воздуха в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, поэтому не придется мучиться с установкой и подведением итогов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

  • Снижение затрат;
  • Снижение потерь времени;
  • Точное знание схемы.

В тумане движение становится безопасным, но водитель должен хорошо знать схему.Неожиданная поломка не должна пугать автовладельца, поэтому ему стоит серьезно задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

При посещении СТО водителям также приходится сталкиваться с длительными задержками. За машину предварительно никто не возьмется, поэтому даже быстрое подключение потребует несколько дней. Все это время человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители обязательно решат, что посещение мастерской им не понадобится.

В собственном гараже вы легко справитесь с несложной задачей, подключив технику.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно установить фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже можно будет справиться с задачей за один вечер, подключив дополнительный свет.Причем машину не нужно оставлять на вокзале, а потом ждать звонка.

Используя легкое описание, можно постепенно справляться с работой. Профессионалы тратят на необходимые действия всего один час, но без определенных навыков вам понадобится целый вечер. С ними справишься самостоятельно, поэтому сталкиваться с автосервисом бессмысленно.

Его услуги оставляют желать лучшего, поэтому полезнее научиться выполнять различные виды ремонта. После этого появится шанс навсегда избавиться от огромных регулярных трат.Даже электрика автомобиля не такая сложная, если ее рассмотреть подробно. Бояться поломки не стоит, лучше попробовать самые простые схемы, которые обеспечат быстрое решение проблемы.

Если ваша профессия связана с частыми поездками на машине или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самую короткую поездку нельзя совершать без хорошей противотуманной техники. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть автомобили, в которых приходится самостоятельно подключать противотуманки в реле. Схема и шаги этой оптики - далее в нашей статье.

Зачем тебе туман?

Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, какое значение они представляют для автомобиля. Основная функция - подача света. От этой характеристики зависит качество и ассортимент осветительных дорожных полотен. Если туман хорошо настроен, они способны осветить перед собой до 10 метров асфальта, чего достаточно для безопасного передвижения со скоростью 50-60 километров в час.И неважно, в какую погоду вы собираетесь - безоблачное небо или густой туман - с вашей функцией эта оптика всегда справляется. Так как установить его в машину?

Подключение тумана над реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В процессе работы нам понадобится предохранитель на 15 ампер, несколько счетчиков проводов, изолента, кнопка включения, колодка и реле ПТФ. Подключение противотуманки через реле показано на фото ниже.Мы сосредоточимся на нем.

Это та же схема подключения реле тумана. В принципе, никакой сложности не представляет, и справиться с этим очень просто.

С чего начать установку?

Прежде всего необходимо снять центральную панель - там будут 2 лампы подсветки регулятора печи. На работу ПТФ они не влияют, но их провода нам понадобятся. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца.Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Затем провод подключается к месту расположения разъема освещения топки, а вторая его часть идет к отдельной кнопке переключения ПТФ.

Подключить контакты

Как подключить противотуманки над реле Next? Для того, чтобы система была двунаправленной сетью из габаритов и 85 контактов, необходимо провести провод к реле. Далее протянуть 87 контакт под педалями до АКБ.

Как правильно подключить туманные тиманы через 30, 85, 86 и 87 контактов. Их, согласно рисунку, соединяем. Здесь я устанавливаю предохранитель на 15 ампер. И чем ближе он будет к батарее, тем лучше. Далее 86-й контакт. Здесь все просто - соединяем с телом.

По поводу проводов

Теперь осталось разобраться с самими туманами. Как известно, от каждой фары идет всего два провода («плюс» и «минус» соответственно).Последние соединятся с телом, то есть это будет наша масса. Затем поднимите его на реле так, чтобы провода не были видны, и подсоедините аккумулятор к нему.

Это завершает соединение тумана через реле. Составная схема, как видим, очень простая, поэтому с такой задачей справится даже начинающий автомобилист.

Второй вариант установки

Намного легче это будет обладателям автомобиля, у которого в бампере уже есть место для крепления противотуманных фар.Тогда никаких предохранителей покупать не нужно. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (примерно про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвета. Последний подключается к «плюсу», а первый - к «минусу». Хотя на некоторых экземплярах (как, например, на запотевании для «Дэу Нексия» азиатского производства) нерезко, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюс» и «минус».Кстати, если вы не нашли в бампере проводов для подключения оптики, это не беда - можно попробовать подключить их напрямую к аккумулятору. Причем не обязательно тянуть «плюс» и «минус» из каждой лампы отдельно. Порядок установки может быть следующий - клеммы АКБ (точнее, устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую голову водителя, а затем на правую. провода короткие, берем больше, зачищаем их контакты на концах и подключаем.Придется запастись лентой. Цвет длинного провода, который будет подключен к ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует проявить бдительность и перед установкой выключить аккумулятор. В противном случае малейшее соприкосновение провода с телом может повлечь за собой короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, где производителем предусмотрено место крепления оптики.Например, на машинах ВАЗ 2110 и 2114 на подключение тумана таким образом таким способом остается не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки подобного оборудования. на автомобиле).

Какие требования к ПТФ?

Напоследок отметим, что современные противотуманные фары должны отвечать по правилам:


Вывод

Как видите подключение противотуманных фар на ВАЗ 2110 и многих других автомобилях отечественного производства - это довольно простое дело, с которым справиться кому каждому автолюбителю.Противотуманная фара - ваш надежный помощник, позволяющий вовремя распознавать объекты на полотне дороги и с большим запасом времени реагировать на дорожную ситуацию.

Залог вашей безопасности - правильно оборудованный автомобиль. Если ваша работа связана с частыми перемещениями на машине или вы просто любите много ездить, путешествовать, то вы наверняка знаете, как сложно водителю без противотуманок. На сегодняшний день даже поездку на небольшие расстояния нельзя совершать без установленного противотуманного оборудования, так как малейшие изменения погодных условий могут помешать обычному передвижению.Все, что потребует этот «туман», инструменты и схема подключения противотуманных фар.

Где взять качественный и недорогой «туман»?

Автомобильная оптика - неотъемлемая часть каждого автомобиля. Вот как подбирать солнцезащитные очки человеку в самый солнечный день, чреватый неизвестными последствиями. Так что и у машины должны быть свои «очки» на всякий случай, мало ли что может случиться на дорогах. Самая распространенная автомобильная оптика - это противотуманные фары, которые можно приобрести на авторынке или заказать в интернет-магазине.Конечно, лучше всего покупать противотуманки на рынке, где специалист не только посоветует вам желаемую модель, но и подскажет, какова схема подключения противотуманных фар.

Какие бывают противотуманные фары?

Самое главное в туманных поворотах - это точный световой поток. Именно от этого зависит прямое покрытие дороги. Фары, имеющие точную регулировку, способны осветить 10-метровый путь, чего вполне достаточно при езде на малой скорости в очень плохую погоду.Регулировка противотуманных фар осуществляется непосредственно при установке этого оборудования. От того, насколько верно вы отрегулируете угол падения света на фары, зависит, насколько хорошо «туман» осветит дорогу.

Как подключить противотуманные фары?

Принцип подключения противотуманных фар очень прост, достаточно знать самые необходимые навыки работы с автоинструментом и вообще иметь представления, где и что находится. Если у вас в этом вопросе полный «ноль», то лучше обратиться к специалисту.

Как установить противотуманные фары?

Вам понадобится:

  • противотуманные фары
  • Предохранитель 15 А
  • блок и реле противотуманных фар
  • кнопка противотуманных фар
  • провода и ленты.

Установка противотуманных фар очень, хотя есть некоторые отличия. Хотя, судите сами.

  1. Необходимо снять центральную панель. Там вы увидите две лампочки регулятора печи, они не какие, а сами провода очень даже кстати.Проведите рукой по проводу до самого конца, вот и заправляете двухконтактный разъем, это ему и нужно. К нему будет прикреплен первый контакт реле.
  2. Берем первый провод и подключаем к разъему освещения печи, а второй напрямую к кнопке.
  3. Далее провод необходимо подвести к реле, таким образом у нас получилась цепочка 12 вольт от габаритов автомобиля и контакта реле 85. Как мы можем наблюдать, подключить реле противотуманных фар совершенно просто.Поэтому с этим справится даже новичок.
  4. Следующим шагом протянуть до АКБ 87 контактов под педалями, при этом нужно поставить предохранитель, чем ближе к АКБ вы будете следить, тем лучше.
  5. Контакт № 86 реле перекинуть на кузов.
  6. И последние сами противотуманные фары. От каждой фары по два провода (плюс и минус). Минус киньте на корпус, а вот плюс от одной и второй фары нужно подключить и протянуть на аккум.Далее поднимите его на реле, чтобы провода не были заметны, и подключите к разъему № 30. Теперь вы можете проверить туман в хорошем состоянии. Это все.
Реле противотуманных фар схема:

Правила установки противотуманок.

В настоящее время существуют определенные правила установки противотуманных фар. Это прописано в Правилах дорожного движения. Там указаны все необходимые критерии, где и как установить противотуманное оборудование. Но чтобы не мучить себя и машину, можно просто обратиться к специалисту, который знает все это примечательное.Тем самым вы сократите время установки и ваши нервы. В правилах дорожного движения также есть схема подключения противотуманок, которая поможет неопытному водителю разобраться во всем.

Требования к противотуманным фарам.

Для освещения дороги водителю противотуманные фары должны иметь четкую границу пучка вверху, то есть свет должен распространяться над горизонтальной плоскостью. Установка оголовья требуется до низа с автомобилем, так как там образуется прослойка между светом и туманом для хорошего освещения.Если схема подключения фар подразумевает установку оборудования внизу машины, то вам потребуются заглушки. Это некая решетка из камней или прутьев, которые в приводе могут повредить фары. Вытрубная пробка фары обеспечит сохранность детали на любых дорогах и в любое время года и дня.

Если в вашей машине установлены противотуманные фары, то нужно постоянно поддерживать их чистоту. Это сделает оборудование более прочным, а рассеивание света более четким.Это требует преждевременной полировки фар.

Аналогичный сервис можно использовать на автомойке или выполнить действие самостоятельно. Сэкономьте время и деньги, и это довольно легкий процесс.

Парктроник, как вид автомобильной оптики.

Еще одно оборудование из автомобильной оптики - датчик парковки. Это устройство предназначено для облегчения процесса парковки в экстремальных городских условиях. Монтаж такого оборудования не вызывает сложностей, поэтому произвести его сможет любой владелец автомобиля.

И неважно, на какой машине вы ездите и какие «колокольчики» в ней присутствуют, главное, чтобы все было безопасно для вас и ваших близких. Помимо установки противотуманных фар, вполне комфортно.

Установка противотуманных фар - видео

На сегодняшний день автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но и противотуманные фары. Они очень важны в автомобиле, благодаря им можно безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман.

Но к сожалению в базовой комплектации Некоторые модели не предусмотрены, в связи с чем приходится их устанавливать самостоятельно. Но как это можно сделать подробно в этой статье.

Содержание статьи:

Установка противотуманок. Общее руководство

1) . Как правило, противотуманные фары устанавливаются на верхней кромке бампера. Места достаточно удобные, плюс закрепить их там не составит труда.Достаточно правильно рассчитать место установки, затем просверлить небольшие отверстия в бампере и закрепить фары.

2) . Так же можно закрепить фары на «кенгурятник». Теперь часто в их конструкции есть места, чтобы их обезопасить.

3) . Намного сложнее противотуманки в корпусе бампера, хотя это возможно. Для этого нужно правильно рассчитать их будущее расположение, сделать разметку по размерам фар и вырезать соответствующие отверстия.В случаях, если был выбран этот тип установки, противотуманные фары должны иметь широкую окантовку, чтобы закрыть возможные зазоры между бампером и головной нагрузкой.

4) . В этом случае в бампере вырезают отверстия под эти сиденья, а затем в них устанавливаются фары.

Подключение противотуманок.

1) . Значит, после установки противотуманок их тоже следует правильно подключить. Главное условие Б.этот случай будет соответствовать последовательности.

2) . Первоначально необходимо определить, какой из отходящих проводов от фар «массовый», и найти место, где он закреплен, чтобы соединение было надежным. «Плюс» провода от фар подключаем к одному, а потом он идет к одному из четырех релейных выходов реле, что именно должно быть указано в инструкции.

3) . Эстафету тоже нужно расформировать. Затем для удобства вы можете закрепить реле в насосном отделении.

Установка противотуманок на Лада Грант

Весь процесс оснащения автомобиля «шрифтами» можно разделить на несколько этапов:

  • Снятие бампера.
  • Установка фар.
  • Электропроводка.
  • Подключить фары.
  • Соберите детали в обратной последовательности.

Снять бампер

1) . Снимите передний номерной знак.

2) .Под бампером два болта. Открутите их.

3) . Открываем капот, откручиваем 6 болтов, фиксирующих решетку радиатора.

4) . Снимите 3 болта.

5) . Откручиваем с каждой стороны по паре саморезов, соединяющих капельки с бампером.

6) . После этого откручиваем пару саморезов колесных арок.

7) .Затяните углы бампера вперед по ходу движения и снимите его.

Установить фары

1) . В центре овала под фару просверливается отверстие диаметром до 10 мм.

2) . Начиная с этого отверстия канцелярским ножом по внутреннему диаметру вырезаем круг.

3) . Обрабатываем отверстие, либо контур которого должен быть равен внешнему диаметру фары.

4) . С помощью самодостаточности устанавливаем фару в бампер.

5) . Оставшиеся после работы трещины заделайте герметиком, иначе в щель может попасть грязь, снег или вода.

Подключение

1) . Выньте аккумулятор.

2) . Откручиваем винты, которые крепят колодку под ней.

3) .Закрепив панель Блока, ослабляем гайку кронштейна, снимая топливные трубки.

4) . Провод начинает отходить от правой фары через брызговик, затем под компрессор, генератор и вентилятор системы охлаждения.

5) . Провод от фары проводим через левое крыло.

6) . В области субуправления мы соединяем оба провода. Затем вставляем их в гофру.

7) .Пропускаем гофру под колодку рядом с фарами фар, заходя в салон через резинки этих трубок.

8) . Прокладка проводов закончена. Теперь установите аккумулятор на место и прикрепите бампер. На схемах ниже указано, где можно консолидировать массовые терминалы с правой стороны.

9) . Аналогично клеммы и с левой стороны.

Кнопка включения может быть выполнена двумя способами:

  • С помощью кнопки, входящей в монтажный комплект;
  • Через штатную систему управления светом модуля (МУС).

Установить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь также стоит упомянуть о правилах подключения. Синий провод соединить с плюсом зажигания, белый - с плюсом от габаритных огней, черный - с «минусом».

Реле в системе обязательно. Сила тока под рабочими головками достигает 35 А, так что без него кнопка прослужит недолго.Питание на реле осуществляется от блока предохранителей или напрямую от аккумулятора, как показано на схеме.

Схема с использованием MUS

Сразу отмечу, что эта опция более сложная, но позволяет вывести индикацию работы «тумана» на приборной панели. Кроме того, к монтажному комплекту необходимо будет докупить терминалы типа «Лира» (большой и малый).

Дополнительно потребуется блок MUSO из грантов «Люкс».В продаже есть два типа этого модуля, отличия между которыми заключаются в наличии другого положения переключателя и дополнительных контактов.

Кроме того, должно быть еще:

  • два силовых реле с колодками;
  • два предохранителя на 15 А;
  • провода сечением 1,5 кВ, 2,5 кв.

Порядок установки выглядит так:

1) . Предохранители закрывают предохранители на зажимах, поэтому их достаточно снять, чтобы вытащить на себя.

2) . Откручиваем три винта крепления щитка комбинации приборов: пар вверху, один под щитком предохранителя.

3) . Сама комбинация держится на четырех винтах. Пропустите их, затем, сдвинув в сторону, снимите разъем соединения. Он удерживается специальным переключателем, который поворачивается в сторону.

4) . Затем снимаем прошивку рулевой колонки.

5) . Я добрался до Муса. Откручиваем на них по одному шурупу, снимаем с блока.По бокам будут две защелки, которые прижимают отвертку.

6) . Снимаем ручку с гидрокорографической головки, натягивая ее на себя, затем отпускаем гайку, удерживающую ее на панели, врезаем глубоко, слегка смещая вниз.

7) . Теперь откручиваем крепежный винт крепежный винт.

8) . Сняв винт и сдвинув блок влево, освободив его от креплений. Потом переворачиваем, предварительно сняв несколько реле с левой стороны.

9) . Подключаем розовый провод от зажигания и синий провод от монтажного блока, он будет подводиться к «плюсу» на схеме. Пропадаем место подключения, затем заизолировали.

11) . Теперь на концы проводов, идущих от «тумана», надеваем большие «лиры», вставляем их в блок предохранителей. Левая фара включает предохранитель на 17, правая - на 16. Два оставшихся предохранителя подключаются к силовому реле, как указано на схеме.

12) . Затем выводим на комбинацию приборов дополнительный провод для индикации включения фар, подключаемый к 15 контакту.

13) . Вся конструкция собирается в обратном порядке. Теперь включение противотуманок будет обеспечиваться через MUS, как и остальное головное освещение.

Установка противотуманных фар на Нива Шевроле

В подготовку входит уже готовая проводка, места для установки реле, кнопки и место на бампере.Поэтому необходимо начать закупку всего перечисленного материала и перейти к делу:

1) . Глушит машину. Снимите панель приборов, чтобы обеспечить доступ к соединению кнопки.

2) . Под панелью есть свободная фишка, обмотанная изолентой. Это она нам нужна.

3) . Установите кнопку в панель и подключите микросхему.

5) . Теперь приступим непосредственно к подключению.Показываем проводку с микросхемой для подключения через церинажные отверстия кузова к переднему бамперу.

6) . Схема подключения разведена. Осталось установить противотуманные фары в передний бампер.

7) . Как правило, на ниве Шевроле уже есть готовые ямки для установки противотуманных фар. Осталось только при помощи крепежа установить их и все готово.

8) . На завершающем этапе подключаем противотуманки и проверяем их на срок службы.

Установка противотуманных фар на Лада Приора

1) . Отсоедините массу от АКБ.

2) . Откручиваем крепления бампера (сбоку, снизу и сверху по несколько саморезов), снимаем.

3) . Отверткой откручиваем винты, удерживающие заглушки.

4) . Вставляем фары в места, где стояли заглушки. Прикручиваем такие же самовыводы.

5) . Берем из комплекта длинный провод, вставляем в правую фару, после чего в левой и протягиваем в моторный отсек со стороны АКБ.

6) . Снимаем бачок омывателя, после чего происходит расширение.

7) . Ключ "на 13" устраняет дворники.

8) . Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.

9) .Расслабляем клешню и чистим шланг.

10) . Снимите обивку.

11) . Провода протягиваются по штатной проводке через штекер в салон автомобиля и крепятся хомутами, идущими в комплекте.

12) . Все детали собираем в обратном порядке. Не забудьте подключить два черных провода к крайним болтам защиты картера.

13) . Пройдите в салон автомобиля. Снимите защитный кожух под рулевой колонкой.Для этого на 90 градусов поверните 3 замка.

14) . Вы откручиваете винты отверткой, которая находится под блоком предохранителей. Вытащите блок.

15) . С центральной консоли снимаем кнопку обогрева заднего стекла и заглушку. Они остались от часов.

16) . Из набора дотянитесь до кнопки с проводами. Длинный синий провод протягиваем к блоку предохранителей, а остальные три соединяем с кнопкой обогрева заднего стекла с помощью хомутов.Соединяем все по цветовой гамме.

17) . В блок предохранителей вставьте реле противотуманных фар, входящие в комплект. Подключите провода по схеме:

  • длинный синий до A85;
  • красно-черный на 30 и 86;
  • желтый провод от 87 с двумя выходами на F17, F18;
  • извлеките ранее пропущенные провода из-под моторного отсека и присоедините к F17, F18;
  • два предохранителя из комплекта вставить в розетку F17, F18.

18) . Собираем элементы. Подключаем массу к АКБ, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Лада Веста

Этот процесс включает следующие шаги:

  • снятие бампера;
  • подготовка места посадки;
  • установка фар;
  • pTF соединение.

1) .Выключаем и вытаскиваем аккумулятор.

2) . Снимаем передний бампер. Нижняя часть крепления к корпусу 4 болта к корпусу и 4 винта к затяжкам. Все это получается. По бокам переворачиваем 2 винта, которые крепят к шкафчикам. Под капотом откручиваем 6 болтов верхнего крепления к кузову.

3) . Осталось извлечь два болта под номерные знаки. Здесь уже нужно держать бампер за балку. Осторожно потяните на себя, чтобы запустить с боковыми скобами.

4) . Теперь у вас есть доступ в нужное место, и пора переходить к следующему этапу.

Подготовка сиденья И крепление головы

1) . На месте противотуманных фар стоят заводские заглушки. С помощью коронки на 76 мм прорежьте в них отверстия.

2) . Также стоит позаботиться об отверстии под кнопку ПТФ в торпеде автомобиля. Для этого выберите место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманных фар

1) . Из правых ПТФ кладем внутрь металлический ящик. В салоне со стороны моторного отсека в районе педального узла допускаем проводку через специальное отверстие.

2) . Подключение по универсальной схеме, как и в случаях подключения оборудования на предыдущих версиях Lada Autolinee. Нагрузка снимается с АКБ (болт М6) и через предохранитель поступает на контактное реле.

3) . Плюс идет от монтажного блока предохранитель от габара. Как вариант, можно использовать прикуриватель Plus.

4) . Само реле устанавливается под капотом или прямо в салоне.

5) . Такой способ подключения противотуманок можно назвать наиболее оптимальным с точки зрения экономии и минимального вмешательства в электронную часть автомобиля.

Установка противотуманных фар на Лада Калина

1) .Руль откручиваем до упора.

2) . Снять защиту от грязи в колесной арке.

3) . Декорируем защелки на заглушках, которые стоят на месте запотевания, и вытаскиваем их.

4) . С внутренней стороны к бамперу фара крепится с помощью трех самозатяжек.

5) . Снаружи после крепления фар устанавливаем декоративную заслонку, которая фиксируется с помощью защелок.

6) . Аналогичные действия производим с другой стороны.

7) . На этом процесс установки противотуманных фар можно считать оконченным.

Подключение ПТФ к проводке автомобиля

1) . В начале провода подключаем к самой Ферме. «Масса» тоже прикручивается к кузову автомобиля. Плюс подключить к АКБ по схеме.

2) .Провода протянуть через пространство подкаста В салон. Делать это нужно по левому крылу, где расположены штатные крепления для проводов. Но перед этим для облегчения работ убираем просадки.

Подключение противотуманок в салоне

1) . Откручиваем болты крепления (4 шт.) И демонтируем пепельницу.

3) . Снимите регуляторы температуры.

4) .Вместо кнопок включения / выключения установлен кондиционер (или вилка) для управления фарами. Короткие провода подключаются того же цвета, что идут на обогрев стекла сзади. К монтажному блоку подключаются длинные провода. Сам монтажный блок нужно попытаться оттолкнуть как можно дальше.

6) . После этого все соединения изолируют.

Установка противотуманных фар на ВАЗ 2109

1) . Установить и подключить кнопку, с помощью которой будут включаться и выключаться противотуманные фары.

2) . Снимаем решетку, закрывающую динамик, откручиваем сам динамик и обнаруживаем внутри пару разъемов. Они предназначены для подключения кнопки включения противотуманных фар и индикатора их включения.

3) . Снимаем штекер с панели, не ставим ее на место и подключаем к электрическому разъему. Динамик и решетка возвращаются на место.

4) . Теперь перейдите в стреловое пространство.Откручиваем монтажный блок, или как его еще называют черный ящик. Поднимаем крышку, чтобы получить доступ к имеющимся там разъемам.

5) . Проводим проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массового реле трогать не нужно.

6) . Отсоедините разъемы sh7 и sh8 от монтажного блока. Они расположены прямо друг от друга, но при этом sh7 существенно шире, чем sh8.

7) . Вставляем подготовленные клеммы в разъемы, исходя из представленной схемы.

8) . Верните разъемы в блок предохранителей.

9) . Верните на место извлеченный монтажный блок.

10) . Реле устанавливают на кузове автомобиля и под использованный болт крепления обязательно устанавливают реле массы. Не забудьте перед этим тщательно очистить место контакта от краски. В противном случае заземление не сработает.

11) . Провода питания подключаются в противотуманные фары из купленного комплекта.

12) . В непосредственной близости от тумана необходимо в удобном и безопасном, надежном месте. Контакт с кузовом автомобиля должен быть максимально надежным. В противном случае фары просто не будут работать или возникнут проблемы со стабильностью работы.

13) . Установить сами противотуманные фары можно за счет просверливания отверстий в металлической вставке.Оптимальный диапазон сверления - около болтов крепления бампера.

14) . Некоторые модели бамперов, помимо штатных заводских, предусматривают наличие уже готовых отверстий для крепления противотуманной оптики. Для их установки можно использовать кронштейны, которые необходимы в комплекте с комплектом для подключения ПТФ.

15) . Обязательно предусмотрите прочную фиксацию противотуманных фар, чтобы они не тряслись во время движения.

16) .Последний этап установки ПТФ - их регулировка.

Установка противотуманных фар на ВАЗ 2107

1) . Для облегчения установки противотуманных фар снимаем бампер.

2) . С помощью сверл просверливаем отверстия, в которые будет крепиться туман. Расстояние от центра противотуманных фар до проема под номерной знак в бампере должно быть около 15 см. В этом случае фары будут разнесены достаточно далеко и не будут мешать частям тела.

3) . Развертываем провода электропроводки от противотуманных фар до места установки электромагнитного реле управления. Провод проходит под брызговиком возле АКБ, через патрубок и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна, когда управляющее реле расположено справа под капотом. В остальных случаях можно использовать другие способы пропуска провода.

4) . Просверливаем отверстия по пути прохождения жгута проводов, соединяющего левую и правую противотуманные фары.

5) . Специальными пластиковыми зажимами закрепите жгут проводов.

6) . На бампер путем крепления крепления противотуманных фар.

7) . Установите бампер на автомобиль.

8) . Разбираем противотуманные фары, крепим спинку на насадку и заводим в нее провода.

9) . Зачищаем кончики проводов и методом обжима закрепляем на них разъемы.

10) .Собрать противотуманные фары в установленном порядке.

Подключение

Схема подключения противотуманных фар стандартная. Единственная особенность - напряжение на управляющее реле нужно подавать только после включения габаритных огней. Это не позволит оставить включенным "туман" при выключенных габаритах.

Выключатель можно установить в штатное место на «торпеде», сняв заглушку (если есть) или в любом доступном месте с водительского места.

Установка противотуманных фар на ВАЗ 2110 211 2112

Установка противотуманных фар на ВАЗ 2114 2115

1) . Демонтируем бампер. Работу следует выполнять только в том случае, если он отключен от места приземления.

2) . Бампером убираем всю грязь.

3) . Выполняем разметку при установке будущих противотуманных фар.

4) . На декоративных точках, имеющих внешнюю и внутреннюю половину, выполнить разметку.Внешняя половина - декоративная, а внутренняя предназначена для крепления внешней части и фар.

5) . Экстерьер очков с внутренней стороны имеет выступ. Это посадочный выступ, элемент должен входить в проделанное отверстие в бампере.

6) . Для определения оптимальных размеров необходимо измерить посадочный выступ. Так вы сможете сделать соответствующую отметку на бампере.

7) . С помощью электролобзика вырезаем желаемое и место проема.

8) . Обрабатываю место разреза. Внешняя часть острия в конце должна плотно входить в отверстие.

9) . В получившиеся отверстия монтируем противотуманные фары. Сюда входили специальные крепежные болты.

10) . Срывается сверху на фары декоративных стекол. Бампера после этого возвращаем на место.

Подключение

При покупке приспособление для подключения устройств также прилагается к противотуманной аптечке.Это несложно, поэтому разобраться во всех нюансах совмещения компонентов между собой сможет даже новичок.

Вам нужно будет обрезать проводку от противотока до монтажного блока, который находится в области субуправления справа от правого лобового стекла. Для этого достаточно открутить болты от блока, приподнять и найти колодки с отметками ш7 и ш8.

Эти накладки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе.В этих колодках подключается проводка от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача - правильно установить соединение. Они выполняются по следующей схеме:

  • Выходной провод от выхода 87 - это масса, поэтому подключаем его к кузову автомобиля;
  • Выход под номером 85 идет к блоку с обозначением С7 и соединяет его с номером 17;
  • Выводы под номерами 30 и 86 идут на колодку ш8.В этом случае выход 30 подключается к разъему 8, а выход 86 - к разъему № 1;
  • Устанавливая фары, протянуть плюсовой провод через роторное пространство, так как они подключены к колодке sh8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь соедините блок с монтажным блоком, и блок верните на место;
  • Исследуем участок возле блока, где будут установлены противотуманные реле.

В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на месте, указанном производителем.

Завод-производитель, то есть АвтоВАЗ предоставил. Следовательно, под панелью вы найдете панель управления. Снимаем панель, находим соответствующий блок и подключаем к нему кнопку.

Как отрегулировать фары? Пошаговая инструкция

Безопасность водителя автомобиля и его пассажиров зависит от правильно отрегулированных фар.Также от правильно настроенной оптики зависит безопасность пешеходов и других участников дорожного движения. Давайте разберемся, как самому отрегулировать фары в своем гараже.

Когда это нужно делать?

Необходимость регулировки работы осветительных приборов на автомобиле определяется массой различных факторов. Оптика нового автомобиля настраивается на заводе, и после приобретения в каких-либо регулировках нет необходимости. Но в процессе эксплуатации автомобиля по разным причинам меняются углы установки и приходится регулировать световой поток.


Регулировку осветительных приборов рекомендуется проводить не реже одного раза в год. Но также регулировку освещения следует производить перед прохождением технического осмотра, перед внесением конструктивных изменений в оптику, при ремонте или замене передней части кузова, установке или демонтаже дополнительных осветительных приборов. Специалисты рекомендуют выполнять эту операцию перед длительными поездками.

Углы наклона фар относительно дороги, а также зона освещения могут изменяться при загрузке машины.Поэтому при подготовке к длительным поездкам при полной загрузке автомобиля рекомендуется регулировать фары на автомобиле.



Самостоятельно или на СТО?

Современные автомобили оснащены эффективной и яркой блочной оптикой. Неправильная регулировка может вызвать аварийную ситуацию. Качественно настроить такую ​​оптику и отрегулировать противотуманные фары могут только квалифицированные специалисты с помощью оборудования.

Но далеко не везде есть такое оборудование. Решив обратиться на СТО, необходимо сначала узнать, есть ли там приспособление для регулировки фар.Если для работы используется обычная подставка, то тратить деньги нет смысла. Эту процедуру можно проводить самостоятельно.


И совсем другое дело, если на станции есть спецтехника. Но не факт, что помимо оборудования есть специалист, умеющий работать с такими устройствами.

Способы регулировки

Есть три способа регулировки фар. Это описанный выше способ с автосервисом и специальными приборами.Это также регулировка на специальных стойках и ручная регулировка.

Многие уверены, что самостоятельно такую ​​работу выполнить не удастся, так как без навыков и знаний предотвратить ошибки будет сложно. С помощью знания правил регулировки все наладится.

Специалисты говорят, что есть три этапа настройки оптики. Это изготовление разметки по схемам на стене гаража или любой другой подходящей стене.Далее размечаем положение ламп в фаре. Наконец, третий этап - это сама настройка.


Перед тем, как производить какие-либо регулировки, рекомендуется проверить давление в шинах, проверить исправность подвески, а также то, как распределяется нагрузка на шасси.

Если в автомобиле есть одна из вышеперечисленных проблем, то есть есть риск настроить фары на неправильный угол - коррекция будет некорректной. Иногда оказывается, что дела обстоят даже хуже, чем раньше.

Что нужно для операции?

Чтобы все получилось, нужно соблюдать некоторые требования. Для работы понадобится самая прямая стена, перед которой можно поставить машину. Расстояние до стены от машины должно быть не менее 7-8 метров. Также следует подготовить мел или скотч - это необходимо для разметки.


Перед регулировкой необходимо тщательно разметить стену. В этом случае нужно ориентироваться на индивидуальные параметры конкретной машины.Можно использовать универсальные параметры, подходящие для большинства современных легковых автомобилей.

Разметка

Перед тем, как регулировать фары автомобиля, необходимо сделать разметку на стене. Процесс настройки оптики ответственный, но не сложный. В первую очередь необходимо поставить машину к стене так, чтобы расстояние до нее было примерно 2 метра. На стене отметьте центры осей светильников. Затем они отходят от стены примерно на 7,5 метров.

Точки, обозначающие центры ламп, соединяются горизонтально линией.Затем эта линия дополняется вертикальной. Последний будет соединяться с точкой, обозначающей центральную часть автомобиля. Вам нужно будет провести еще одну дополнительную линию. Он должен проходить параллельно линии, соединяющей центры ламп. Его можно разместить ниже.

Процесс настройки

Разметка завершена, и теперь мы учимся регулировать фары самостоятельно. Для начала включить ближний свет. Вам нужно получить правильный световой луч - поворачивайте регулировочные винты, пока свет не станет идеальным.Винты можно найти под капотом машины. Чаще всего они находятся на задней части фар.


Идеально, когда свет ниже точки, в которой отмечен центр ламп. Таким же образом регулируются лампы с комбинированным светом.

Если дальний и ближний свет включаются отдельно, то их нужно отдельно регулировать по разным схемам. Поэтому разметка будет другой. Как отрегулировать ближний свет фар, мы уже знаем - можно воспользоваться приведенной выше схемой.

Регулировка дальнего света выполняется таким образом, чтобы луч света попадал в центр разметки на стене. Но должен сказать, что без инструментов вручную добиться этого будет сложно.

Сделай сам оптику на ВАЗ

Давайте разберемся, как применить эту инструкцию. Как отрегулировать фары на ВАЗ рассмотрим на примере автомобиля ВАЗ-2110.

Перед настройкой фары необходимо тщательно очистить и помыть. Иногда именно из-за грязи поток света не может найти выхода.Во всех остальных случаях причиной некачественного света могут быть различные дефекты стекла.


После очистки фар проверьте поверхность. Если есть дефекты, сколы или трещины, то регулировкой проблему не решить - сначала необходимо заменить стекло. В этом случае также рекомендуется заменить отражатель.

Как отрегулировать фары своими руками? Найдите плоскую и большую площадку, перед которой будет высокая и плоская стена. Затем машину ставят примерно в 5 метрах от стены.Желательно проводить это мероприятие с помощником. Он должен сидеть за рулем и иметь примерно такой же вес, как и владелец машины.

После этого нарисуйте на стене линии, которые должны проходить через центр фар симметрично линии оси автомобиля. Первая дополнительная линия должна проходить там, где находится центр фар. При этом замеры снимаются с пола. Вторая строчка будет на 6 сантиметров ниже первой.

Включите ближний свет одной фары, а другую закройте картоном или чем-нибудь другим.Убедитесь, что свет соответствует точкам и линиям. Если они совпадают, значит все настроено правильно. В противном случае придется повернуть регулировочные винты на фарах.

Посмотрим, как отрегулировать фары винтами. С обратной стороны фары есть регулировочные винты. Первый (возле решетки радиатора) корректирует световой луч в вертикальной плоскости. Винт справа от фары регулирует световой пучок в горизонтальной плоскости. Их поворачивают до тех пор, пока свет не совпадет с отметками на стене.


Если фары направляют луч света вниз, они приподнимаются. Такая работа оптики чревата тем, что пешехода не видно, особенно если он одет в темную одежду. Если фары загорятся, водитель, едущий навстречу, может быть ослеплен.

Регулировка противотуманных фар

Давайте посмотрим, как правильно отрегулировать противотуманные фары. Вы можете настроить их вращением. Оптический элемент вращается в двух плоскостях. Машину ставят на расстоянии 5 метров от стены.


Затем проводится разметка и регулируются противотуманные фары так, чтобы световое пятно было на 1 см ниже центральных точек.

Вывод

Чтобы не слепить встречных водителей и хорошо видеть дорогу в темноте, необязательно посещать СТО. Теперь мы знаем, как регулировать фары. Так что на этом можно сэкономить.

Как отрегулировать фары ВАЗ 2110. Регулировка положения рычага переключения передач

2110 требует специальной настройки, которая напрямую влияет на работу транспортных узлов.Обязательным условием является, а при необходимости и правильный ремонт. В каждом случае автомобилист должен следовать четкой инструкции, что значительно упрощает выполнение намеченных мероприятий.

Особенности наладочных работ

Владельцы ВАЗ-2110 часто задаются вопросом о регулировке карбюратора и поиске неисправностей

Как сделать 2110 с автоподбором?

  1. Нажмите на педаль газа. В этом случае створки будут открыты. Если педаль отпущена, заслонки должны быть закрыты.
  2. Если открытие заслонок затруднено, проблему можно успешно устранить. Рекомендуется открутить или затянуть регулировочные гайки переднего конца троса. привод автомобиля ... Состояние дроссельных заслонок зависит от положения гаек.
  3. Самое важное требование - не допускать натяжения троса при отпущенной педали газа.

Другая настройка тоже оказывается действительно востребованной. Какие существуют дополнительные возможности регулировки и как предотвратить неисправность карбюратора в ВАЗ 2110?

Регулировка уровня топлива в поплавковом отсеке

  1. Удерживайте крышку карбюратора так, чтобы поплавки были направлены горизонтально вверх.Основная задача - проверить зазор, который образуется между поплавками и прокладками крышки карбюратора. Оптимальный зазор - 1 миллиметр, но допускаются отклонения вверх или вниз в пределах 0,25 миллиметра.
  2. Для регулировки зазора используется шпунт, а также поплавковые рычаги. Их нужно сложить, чтобы изменить зазор.
  3. Обращает на себя внимание поверхность язычка, который необходимо расположить перпендикулярно игольчатому клапану. К тому же не рекомендуется даже малейшее повреждение. По этой причине следует обращать внимание на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого начала.
  4. Установка крышки карбюратора в исходное положение - важная процедура. По этой причине следите за тем, чтобы поплавки не касались внутренних стенок камеры. При необходимости слегка согните рычаги.

Регулировка карбюратора, стартер

Еще одна важная задача - отрегулировать пусковое устройство, под действием которого карбюратор будет успешно работать. Какие задачи вам нужно выполнить?

  1. Правильная установка биметаллической пружины должна быть обязательно проверена... Правильное расположение говорит о том, что все метки на трех корпусах будут совпадать между собой: пусковое устройство, соответственно биметаллическая пружина, а также жидкостная камера. Если отметки не совпадают, требуется регулировка спускового устройства. Для этого необходимо предпринять несколько важных шагов, каждый из которых обещает приблизить вас к вашей цели.
  2. Прежде всего рекомендуется ослабить крепление жидкостного отсека. При необходимости ослабьте 3 винта, удерживающие биметаллическую пружину.Совместив метки, можно затягивать болты.
  3. При запуске остывшего двигателя рекомендуется полностью закрыть воздушную заслонку. В начале эксплуатации агрегата положение воздушной заслонки должно быть приоткрыто (идеальный показатель - 2,5 миллиметра, но допускается отклонение на 0,2 мм вверх или вниз).
  4. Если двигатель прогреть до 75-80 градусов, заслонка откроется полностью. Если зазор отличается от указанных 2,5 мм, снимите стопор, поверните винт и произведите правильную регулировку.
  5. Только после успешной регулировки стопор можно вернуть в правильное положение.
  6. Если двигатель полностью прогрет, но заслонка открывается лишь частично, требуется обязательная замена пускового устройства.
  7. Пусковой зазор в дроссельной заслонке в 1-й камере необходимо перенастроить, если через 20 секунд после пуска двигателя коленчатый вал не набирает скорость 2400 об / мин (отклонение может достигать 200 с учетом состояния машина).Только если коленчатый вал исправен, можно считать, что работы с карбюратором завершены и он уже настроен.

Регулировка холостого хода

Для правильного передвижения на автомобиле и исключения возможных неприятностей, связанных с холостым ходом, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учетом предстоящего взаимодействия с этой системой. В этом случае меры по регулировке проводятся только на хорошо прогретом двигателе.

  1. Самая простая задача - повернуть втулку.Однако это действие не всегда приводит к восстановлению заводских характеристик, поэтому может возникнуть необходимость снятия винта со сломанной втулкой. Затем можно повернуть винт и определить объем смеси для желаемой частоты вращения коленчатого вала.
  2. При нажатии на педаль газа двигатель ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленвала ... При этом при отпускании педали газа двигатель не должен глохнуть. Этот аспект необходимо учитывать при настройке карбюратора ВАЗ 2110 с самовсасыванием, ведь устройство требует полной регулировки с обязательным учетом множества аспектов.Если двигатель глохнет, требуется дополнительная регулировка или ремонт.
  3. В каждом случае поворот винта увеличивает частоту вращения коленчатого вала по часовой стрелке. При этом уровень CO в выхлопных газах должен снизиться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность успешно проводить профилактические работы и предотвращать возможные неисправности.

Особенности ремонта

Как отремонтировать карбюратор ВАЗ 2110? В первую очередь нужно разобрать карбюратор и убедиться в отсутствии гаек и других посторонних предметов, которые могут попасть в карбюратор, а затем в цилиндр и привести к капитальному ремонту мотора.Только после успешной разборки и осмотра можно вернуться к карбюратору.

  1. Выкрутите электромагнитный клапан. С него рекомендуется снять жиклер холостого хода, а затем прочистить и проверить работоспособность.
  2. Следующим обязательным этапом является очистка крышки, проверка зазора холодного пуска и целостности диафрагмы холодного пуска.
  3. Поплавок, установленный на карбюраторе, должен иметь идеальную геометрию и быть цельным.
  4. Одна из самых частых неисправностей карбюратора ВАЗ 2110 - заедание игольчатого клапана.Для устранения неисправности необходимо установить возвратный кронштейн, взятый из «классической» иглы или созданный из пружины обычной шариковой ручки. Электромагнитный клапан следует вкручивать с максимальной осторожностью, иначе резьба будет повреждена в крышке.
  5. Следующий этап - корпус карбюратора. Крепежные гайки необходимо аккуратно затянуть на впускном коллекторе.
  6. Ускорительный насос необходимо проверить на полную работоспособность. С первых секунд открытия дроссельной заслонки вы должны увидеть струйки газа из форсунок.Если струйки не появятся сразу, автомобиль не будет быстро разгоняться. Для этого нужно разобраться с рычагом, эксцентриком привода акселератора и его диафрагмой. Убедитесь, что пистолет-распылитель чистый. Если проблема кроется в диафрагме, устройство приведет к перерасходу топлива, нарушению работы двигателя.

Самостоятельная работа на ВАЗ возможна, но при этом полностью разбирать карбюратор не стоит. В противном случае могут возникнуть непредвиденные обстоятельства.Если самостоятельно снять карбюратор автомобиля и полностью его разобрать, последствия могут быть крайне опасными. Карбюратор снимается с коллектора только для замены прокладок.

В большинстве случаев ремонт карбюратора стоит доверять опытным специалистам, которые все умеют. При самостоятельных действиях желательно ограничиться диагностикой, регулировкой карбюратора и проверкой неисправностей, простейшим ремонтом.

Если статья была полезной, напишите нам.

Учитывая, что автомобиль часто эксплуатируется в ночное время, нужно знать, как отрегулировать фары на ВАЗ 2110. Эту процедуру часто проводят на СТО. Однако воспользоваться услугами станции не всегда возможно. Поэтому процесс регулировки фар необходимо освоить своими руками.

Правильный выбор фар для ВАЗ 2110

В автомобиле ВАЗ установлено 2 типа фар:

  1. «Киржач», которые относятся к отечественному производству.Линзы излучают луч света. С одной стороны, фары ВАЗ 2110 должны без проблем регулироваться, но проходя через внешний диффузор, свет искажается. Распылению света также способствуют плохие погодные условия.
  2. Bosch - импортный производитель. Благодаря высокому качеству комплектующих световой луч отличается четкой направленностью.

Оба типа имеют разную конструкцию. Однако регулировка фар у Bosch ВАЗ 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Нередко регулировку фар ВАЗ 2110 проводят без снятия таких приспособлений с автомобиля. На автосервисе регулировку фар ВАЗ 2110 проводят с помощью стендов с нанесенной на конкретную модель автомобиля разметкой. В домашних условиях для настройки фар ВАЗ 2110 требуется самодельный шаблон. Изготовлен из листов фанеры. По возможности разметку наносят прямо на стену. Изменение положения устройств осуществляется с помощью 2-х регуляторов.Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ВАЗ 2110 регулировка фар необходима, чтобы поток света от неправильно настроенных устройств не слепил водителей встречных машин. Он состоит из основного этапа и нескольких подготовительных:

  • подготовка машины, площадки и стенда;
  • Контроль регулируемых элементов;
  • процесс регулировки.

Понимая, как регулировать фары на ВАЗ 2110, еще нужно знать о правилах проведения подготовительных работ:

  1. Проверяется надежность корректора.
  2. Выбирается ровный участок, на котором устанавливается автомобиль. Это предварительно проверено уровнем. Небольшие уклоны дадут сильную погрешность при работе. Хорошим вариантом будет площадка, расположенная перед воротами гаража.
  3. Зная, как отрегулировать фары на ВАЗ 2110, чтобы работа выполнялась правильно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на сиденье водителя посадить человека равного весу водителя.
  4. Сделайте разметку на шаблоне или стене.Для этого на нем проводится вертикальная линия, соответствующая проекции оси транспортного средства. Отступая в стороны, наносятся еще 2 такие линии, которые соответствуют центрам фар автомобиля. Расстояние между ними - 1108 мм. По центру фар проводится горизонтальная линия. Отступив от нее на 75 мм, рисуется еще одна горизонталь.

Геометрические показатели расположения светотеневой границы ближнего света фар на матовом экране в зависимости от высоты фар и расстояния до экрана.

Расстояние от оптического центра фары до плоскости рабочей площадки n, мм Номинальный угол наклона луча фары в вертикальной плоскости Расстояние R от проекции оптического центра до светотеневая граница фары по экрану на расстоянии 10 м, мм
угл. мин процентов
До 600 34 1,00 100
от 600 до 700 45 1.30 130
от 700 до 800 52 1,50 150
800 до 900 60 1,76 176
900 до 1000 69 2,00 200
от 1000 до 1200 75 2,20 220
1200 до 1500 100 2,90 290

Интенсивность света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при выключенном двигателе, измерение проводится при работающем двигателе.

Осмотр фар

Перед регулировкой фар на ВАЗ 2110 своими руками проводят работы со световыми приборами:

  1. Вся грязь со стекол смывается с моющим средством.
  2. Фары осмотрены визуально. Если на нем видны царапины, то они удаляются полировкой. Лучше проводить такие работы в сервисном центре.
  3. Линзы и отражатели тоже проверяются. Если они треснуты, их необходимо заменить.
  4. Если лампы использовались длительное время, то их заменяют на новые элементы. При установке источников света не берите лампы большой мощности. Это сопровождается чрезмерным нагревом агрегата, что приводит к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговый процесс регулировки фар на ВАЗ 2110 своими руками:

  1. Для проведения правильной регулировки фар ВАЗ 2110 своими руками необходимо расстояние от стенда до места нахождения автомобиля должно быть 5 м.Автомобиль расположен под прямым углом к ​​разметке.
  2. Вместо водителя на переднем сиденье упакован груз массой около 75 кг. Также на это сиденье может сесть помощник шофера, если он имеет такой же вес.
  3. Для правильной регулировки фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Это делается путем перекатывания машины через крыло.
  4. Капот открывается. Правая фара накрыта. Корректор установлен в положение 1.
  5. Перед тем, как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светится вверх, то его нужно опустить, вращая винт, пока световой луч не попадет на вторую горизонтальную линию. Когда балка сильно опущена, наоборот, требуется подъем.
  6. Такую же манипуляцию проделываем с правой фарой.
Расположение регулировочных винтов и секций на левом блоке-фаре: 1 - винт регулировки светового пучка в вертикальной плоскости; 2 - винт регулировки светового пучка в горизонтальной плоскости; 3 - крышка секции дальнего света блока фары; 4 - крышка секции ближнего света блока фары.

Примечание. На правой фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

  1. Автомобиль также устанавливается со стенда на расстоянии 5 м.
  2. Теперь ручка зафиксируется в положении 4.
  3. Регулировка осуществляется по тому же принципу, что и для ближнего света. Разница в том, что луч направляется на 25 мм ниже верхней горизонтали.

  • А - вертикальная линия, обозначающая расположение ближнего света блока левой фары;
  • В - вертикальная линия, обозначающая расположение лампы ближнего света на блоке правой фары;
  • C - горизонтальная линия, обозначающая расположение фар ближнего света;
  • D - линия, указывающая высоту горизонтальной границы световых лучей;
  • О - осевая линия;
  • л - расстояние между лампами ближнего света фар;
  • А - расстояние от поверхности места установки автомобиля до ближнего света фар.

Регулировка предотвращения поломки

Часто возникает вопрос, как отрегулировать фары ВАЗ 2110 при поломке фары или поломке гидрокорректора. Последнее устройство необходимо для того, чтобы при движении автоматически регулировались фары. Если машина неподвижно загружена, то световой поток уходит в дорогу. В случае большой нагрузки на заднюю часть автомобиля передняя часть поднимается вверх и световой поток начинает попадать в небо.В этот момент включается корректор. С его помощью автоматически опускаются фары.

Устранение рассеивания фар

Если регулировка фар ВАЗ 2110 не дает ожидаемых результатов, осмотр начинают с этих устройств. Разбираются они следующим образом:

  1. Все крепления вывернуты, а фары вынуты из розетки.
  2. С них снимаются лампы.
  3. Для отделения диффузора используется фен.С его помощью расплавляется герметик. Разделение осуществляется отверткой или другим плоским предметом. Если это фара Bosch, то вам также потребуется снять кронштейны крепления стекла.
  4. Отражатель демонтирован. Он держится на 3 точках.
  5. Все детали разобранной фары вымыты. Неисправные элементы заменяются новыми. Далее сборка проводится в обратном порядке ... В качестве герметика используется силикон.

Ремонт корректора

Потеря герметичности корректора - частая поломка.Так как это устройство неразборное, для регулировки фар 2110 его необходимо заменить.

Работы выполняются в следующем порядке:

  1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачок ... В салоне автомобиля ручка управления устранен. Все трубки демонтированы. В некоторых случаях их удаляют частями путем прикусывания.
  2. Чтобы снять баллон, нужно взять выключатель на панели рукой и потянуть его на себя.Тогда баллон легко снимается.
  3. После очистки от мусора вытягивается новая трубка.
  4. Вся установка проводится в обратной последовательности. Обратите внимание на пломбы.

Чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа несложная, но требует тщательной подготовки. Особое внимание уделяется территории работы. Он должен быть ровным и без уклона.Далее необходимо четко следовать всем пунктам руководства.

Каждый агрегат, агрегат или деталь автомобиля, даже самая незначительная, казалось бы, требует определенного ухода и своевременной настройки. Это касается и крыльев механической коробки передач. Несогласованный элемент коробки передач может вызвать неприятные ощущения от вождения. Например, может случиться так, что ручка переключения передач начнет дребезжать, скорости будут задействованы неточно или могут периодически выбиваться, и рычаг начнет «люфтить».Чтобы избавиться от подобных неприятностей, следует провести довольно несложную процедуру регулировки кулисы КПП. Причем этот процесс не потребует от вас особых усилий, а по времени продлится около получаса.

Качелька КПП нужна для того, чтобы скорости нельзя было переключать произвольно из-за того, что ползунки движутся одновременно. Часто бывает, что неправильно отрегулированная вилка может перегрузить всю трансмиссию, что приведет к ее выходу из строя. Для наилучшего качественного результата регулировки крыльев КПП вам следует обзавестись помощником.Ниже мы подробно расскажем, как провести процедуру настройки. этого элемента КПП, а также коснуться форс-мажорных обстоятельств, когда потребуется полная замена кулисы.

Что такое занавеска в машине?

Наверное, многие думают, что это название носит сам рычаг переключения передач, а его расположение именно между передними сиденьями автомобиля. И самое досадное, что такую ​​трактовку можно встретить повсюду на сайтах вопросов и ответов. Но мы хотим немедленно развенчать этот миф.

Коромысло - это не единичный элемент, а составной механизм, основная задача которого - соединение самого рычага-переключателя и тяги, ведущей к коробке.

Интересно знать! Первоначально предполагалось, что спортивное электрическое купе Tesla Roadster будет оснащено псевдо-механической коробкой передач, но производитель отказался от этой идеи, поскольку ее реализация слишком сложна и затратна.

Поэтому, читая определения, первым делом становится понятно, что это не монолитная конструкция, и она находится далеко не внутри кабины, а вне ее - под днищем автомобиля, рядом с карданным валом или прямо под саму ручку КПП.

Коромысло некоторых известных моделей автомобилей представляет собой довольно прочный механизм, который может легко проехать более 100 000 километров. Но со временем отдельные его компоненты начинают преждевременно изнашиваться, что приводит к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные материалы не на должном количественном уровне, а также по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, у многих марок автомобилей конструкция кулисы отличается высокой надежностью.Не требует от хозяина систематического ремонта и частой замены комплектующих. Исключение составляют те машины, которые уже собраны на заводе по низким стандартам качества. От таких людей можно ожидать много неприятного. Но не позволяйте себе обманывать владельцев дорогих качественных иномарок - нет ничего идеального, и поэтому неисправности могут возникнуть на машинах стоимостью более 100000 долларов, особенно если эта машина далеко не новая и много «пробежала» километров.

Знаете ли вы? Помимо паровых машин, первые автомобили еще работали на обычном пятновыводителе - нафте.

Итак, каковы признаки того, что рычаг переключения передач вашего автомобиля начинает работать со сбоями? Хорошая новость в том, что они очевидны, и диагностировать проблему не составит труда. Но все же для вашего удобства мы перечислим основные ниже:

1. Рукоятка КПП стала шатче.

2. Проблематичный процесс переключения передач. Например, при переходе на следующую или предыдущую скорость слышен сильный хруст с характерной вибрацией.

3. Переключение передач очень тугое.

4. Если хочешь включить одну передачу, включается совсем другая.

5. Не все шестерни, а только часть, остальные просто не работают.

Эти знаки указывают на следующие неисправности механизма:

1. Крепежные детали ослаблены, или кабель привода зажат или сильно поврежден.

2. Изношенная или поврежденная тяга переключения передач.

3. Запорный механизм изношен или деформирован.

4. Вилка переключения передач изношена.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы отрегулировать или отремонтировать коромысло коробки передач, следуйте этим инструкциям:

1. Прежде всего, «поднимите» свою «десятку» на эстакаде или заезжайте в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и поставьте под колеса противоугонные упоры; при их отсутствии подойдут обычные кирпичи.

3. Итак, вы под днищем машины. Найдите зажим, удерживающий вилку и шарнир.

4. Возьмите гаечный ключ и ослабьте зажим.

5. Сесть в машину и включить заднюю передачу ... Рычаг установить в крайнее левое положение. Поэтому необходимо настроить его таким образом, чтобы вам было удобно на момент включения заднего хода.Лучше, как мы сказали в начале, прибегнуть к услугам помощника, чтобы удержать его в той позиции, которую вы выбрали.

6. Теперь снова пройдите под низ «железного коня» и крепко зажмите воротник в этом положении.

7. Вот и все. Закончилась кулисная установка коробки передач.

8. Чтобы проверить работу агрегата, сделайте тест-драйв.

9. При необходимости повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции прошли напрасно, то остается только один вариант - это замена ступени, которую можно сделать своими руками, не прибегая к услугам специалистов. Что требуется для выполнения этой задачи? Для замены сцены необходимо подготовить все, что может понадобиться именно для этих работ:

- новая шторка для вашего автомобиля ВАЗ-2110.

Отвертки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которую необходимо соблюдать при замене кулисы ВАЗ-2110:

1. В салоне автомобиля отверткой снимите декоративную крышку ручки переключения передач. Поднимите селектор и снимите вместе с защитным футляром.

2. Гаечным ключом на 10 отверните две крепежные гайки и болт, которым крепится крышка кронштейна замка задней передачи.

3. Гаечным ключом на 13 отверните гайку, фиксирующую вал рычага переключения передач, и отверните винт, которым он крепится. Сделайте это с помощью трещотки.

4. Снимите ось, а затем снимите втулки с переключателя коробки, чтобы они не потерялись во время процедуры замены.

6. Далее снимаем облицовку пола и пластиковую консоль. Другого способа удалить крылья нет. Откручиваем все болты вокруг консоли. Снимите верх и низ.Соблюдайте особую осторожность, чтобы не повредить проводку.

7. После откручивания снимите четыре винта крепления селектора коробки передач к кузову автомобиля.

8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки ступени и снимите сам кронштейн.

9. Снимите коромысло с ручкой переключения передач.

10. Провести визуальную диагностику всех устройств на предмет износа. Может, только подушка сработала, а сама сцена все еще в полном порядке.В этом случае замените только его и установите на место коромысло. Если на крыльях явные механические повреждения, то выбора нет, следует установить новую, но предварительно смазать все элементы Литолом-24 вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать завершенной. Соберите все компоненты трансмиссии в обратном порядке.

Даже начинающий автомобилист понимает, что безопасность водителя и его спутников, а также других участников зависит от регулировки фар.дорожное движение, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать желаемый вид на дорогу - это касается как дальнего, так и ближнего света. Значит нужно отрегулировать фары ВАЗ 2110.

В этой статье мы расскажем, как эта процедура проводится в десятке лучших. Все ступеньки расписаны максимально просто, поэтому регулировать свет сможет и начинающий автомобилист. Мы также рассмотрим альтернативу стандартному устройству настройки. Прочитав статью, вы узнаете, что такое электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобили данного поколения устанавливаются следующие осветительные приборы:

  • Блок-фары. Используя элементы управления на приборной панели, вы можете переключаться между дальним и ближним светом.
  • Указатели поворота.
  • Противотуманные фары. Эта оптика появилась только на «десятках» последних версий, но ПТФ могут поставляться самостоятельно.
  • Габаритные огни.

Перед регулировкой света необходимо убедиться в исправности работы гидро- или электрокорректора.В противном случае такой «тюнинг» только усугубит ситуацию. Если устройства в порядке, то можно приступать к настройке.

Регулировка фар

Для точной регулировки фар необходимо полностью залить «десятку» топливом. Также рекомендуется, чтобы во время регулировки на сиденье водителя сидел человек примерно вашего роста. Тогда положение тела будет естественным. Не забудьте проверить давление в шинах. Если они занижены (даже немного), приведите показатель в норму.Все готово? Переходим к настройке.

  1. Проверку проводить в ночное время. Машину необходимо припарковать у вертикальной поверхности - обычно автомобилисты используют для этого стенку гаража. Передний бампер должен быть параллелен стене, от фар до препятствия ровно пять метров. Теперь вам нужно применить к препятствию следующий узор:
  2. У водителя не всегда может быть возможность нарисовать схему, тогда ему придется положиться на свое воображение и представить рисунок в своей голове.Распечатываем и кладем на приборную панель ... Запускаем ближний свет и закрываем левую фару любым материалом, который не пропускает свет.
  3. Поворачиваем винт №1 в нужную сторону и смотрим, как меняется положение лампочки на чертеже. Когда позиция находится на нужной линии, начинаем работать винтом №2 - нам нужно отрегулировать свечение по горизонтали и поднять его до нужного уровня.
  4. Нам нужно сделать так, чтобы свет не выходил за линию «M», но при этом касался «N».При необходимости поднимите линию света или опустите ее. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
  5. Если настройка левой фары завершена, можно перейти вправо и выполнить те же действия.
  6. Готово, регулировка света сделана.

Установка электрокорректора фар

Штатный прибор не регулируемый, неразборный, в результате при выходе из строя фара может быть только заменена. Чаще всего это происходит из-за утечки жидкости или «клина».Если вам нужно заменить прибор, то лучше вместо него установить электрокорректор.

Можно поставить в десятку:

  • Штатный электрокорректор на 2110. Найти его можно по артикульному номеру ЭМКФ-41.
  • Корректор другой марки, обычно автомобилисты используют для этого агрегат от ГАЗ.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Главное преимущество такого устройства перед стандартным агрегатом - надежность.Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина особенно быстро изнашивается в холодную погоду.

Установка электрокорректора от ГАЗ

Нужно купить комплект там, где есть провода. В противном случае вам придется изготавливать витую пару самостоятельно.

Установка должна производиться в штатные места, никаких доработок здесь не требуется.Но они понадобятся в самом устройстве - необходимо установить ход и длину стержня. Установка может производиться без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4 положениях вместо 16.

Длина стержня укорачивается по следующей схеме:

Теперь нам нужно уменьшить ход. Для этого замените резистор R1 - вы найдете его на схеме подключения ЕС. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите фото ниже - на нем указано расположение резистора, который необходимо заменить. После завершения всех доработок электрокорректор можно подключать к системе.

Регулировка

Выставляем ближний свет делением "0". Это соответствие будет дополнительно проверено при техническом осмотре автомобиля. В отличие от гидравлического устройства, с EK станок необходимо размещать на расстоянии 1,2 м от стены. При переключении деления уровень сдвигается на 60 мм.В результате мы должны получить результат, как в инструкции по настройке.

Видео о регулировке фар:

Как показывает практика, чаще всего ДТП происходят ночью. И это неудивительно, ведь после захода солнца видимость автомобилиста значительно снижается.

Как показывает практика, чаще всего ДТП происходят ночью. И это неудивительно, ведь после захода солнца видимость автомобилиста значительно снижается. А в том случае, когда фары совсем не работают, вероятность аварии крайне высока.По статистике, основная причина такой тенденции - неправильная корректировка. осветительные приборы, что приводит к слепоте других участников дорожного движения.

Каждый автомобилист не понаслышке знает, какое напряжение испытывают глаза при прямом луче света.

Вид не просто уменьшается, он практически исчезает, как следствие - неприятные или даже трагические последствия.

В нашей реальности неровности дорожного покрытия всегда стимулируют вибрацию автомобиля, которая нарушает геометрию свечения головной оптики.Поэтому регулировку фар следует проводить регулярно, в том числе при установке новых фар.

Иномарки всегда отличались более высоким уровнем надежности, безопасности и комфорта. Практически любая функция буржуйской машины выполняется в автоматическом режиме, иногда встроенный компьютер сам разбирается в ситуации, не отвлекая водителя.

Система освещения также подвержена электронике, которая регулирует их положение в зависимости от уровня давления в шинах, дорожного покрытия и многих других факторов.Такой подход действительно эффективен, потому что компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничения скорости.

Подобные модификации на отечественных автомобилях есть только в элитных моделях нашего автопрома.

Настройка фар на ВАЗ 2110 или любой другой доступной рядовому автомобилисту модели осуществляется вручную и больше ничего!

Конечно, качество такой процедуры могут гарантировать только профессионалы.Если вы не готовы к непредвиденным расходам на автосервис, засучите рукава и найдите помощника, ведь настоящие водители все сделают сами!

Перед тем, как приступить к самостоятельной регулировке оптики, рекомендуем вам узнать, как правильный ВАЗ 2110 видео регулировки фар своими руками наглядно продемонстрирует все этапы процедуры. Такие обучающие видео способны сосредоточить внимание на ключевых моментах и ​​основных сложностях процесса, избавляя вас от возможных проблем.

Обращаясь к практике, стоит сказать, что уровень сложности процедуры не так уж высок, главное правильно подготовить к ней машину.

  1. Как можно больше вымойте фары автомобиля, вымыв их.
  2. Оценить состояние стекол фонарей - при большом количестве мелких царапин и повреждений поверхность необходимо отполировать.
  3. Отражатель фары осматривается по тому же критерию - если есть изъяны, то лучше и проще заменить деталь.
  4. Используйте современные высокоэффективные галогенные лампы - старые автомобили редко поставляются с ними, поэтому лучше покупать их заранее.
  5. Согласитесь с помощником - без него не обойтись!
  6. Примите во внимание все рекомендации инструкции по эксплуатации на свой автомобиль - бак должен быть полным, колеса накачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, гарантирующей эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто любил уроки геометрии в школе, процедура тоже покажется интересной. Скорее восстановите свой навык рисования, ведь при настройке он пригодится.

Разберем под микроскопом , как правильно настроить фары на ВАЗ 2110 или любой другой отечественной машине без посторонней помощи.

  1. Главное требование - идеально ровная стена с подобной площадкой возле нее; несоблюдение этого требования выравнивает весь процесс.
  2. Обеспечить свободный проход света к стене - все посторонние предметы необходимо удалить.
  3. Поставьте машину на расстоянии 5 метров от стены.
  4. На этом этапе самое время использовать соседа, который будет сидеть за рулем - в идеале, чтобы ваш вес был одинаковым, если это не так, составьте уравнение с использованием посторонних предметов.
  5. Далее на имеющуюся стену необходимо нанести точную копию рисунка, показанного выше.
  6. Маркировка E обозначает середину передних фонарей вашего автомобиля.Через них проходят три симметричные вертикальные полосы A, B и O.
  7. Стандартное расстояние от середины передней оптики до основания платформы должно быть 600 мм - убедитесь, что оно совпадает.
  8. Нарисуйте на стене линию №1 - она ​​должна быть на расстоянии 600 мм от пола.
  9. Нарисуйте линию №2, которая будет параллельна первой полосе и на 75 мм ниже ее - это будет середина светлых пятен.
  10. Если есть гидрокорректор, помощник должен активировать режим «Без пассажирской нагрузки».
  11. Включить ближний свет.
  12. По очереди накройте фары непрозрачным материалом, отрегулировав положение фар винтом.
  13. Начните с правого фонаря, а затем двигайтесь налево.
  14. Верхние края световых пятен должны проходить по линии № 2, горизонтальный и наклонный участки должны совпадать в точках E.

На первый взгляд все может показаться слишком сложным, особенно не любителям точных наук.Но на самом деле даже ученики начальной школы могут провести точные измерения и нарисовать несколько линий.

Найти идеально ровную стену и платформу может быть действительно сложно. Ведь не каждый гараж может похвастаться полной симметрией, да и проводить строительные работы ради регулировки фар как-то нецелесообразно!

Провести саморегуляцию положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и этому есть объяснения.В арсенале профессионалов есть вся необходимая техника и, самое главное, идеально ровная стена и подобный пол!

Как наводить противотуманные фары: 3 основных совета

Обучение наведению противотуманных фар поможет вам не только справиться с ситуациями плохой видимости на дороге, но и предотвратит случайное ослепление других автомобилистов на встречной полосе. Плохо направленная противотуманная фара никому не поможет, а ее светить в лицо другим водителям - в лучшем случае неприятность.Ознакомьтесь с этими тремя основными советами, которые в кратчайшие сроки направят ваши туманы в правильном направлении.

1. Выберите правильное место для установки

Противотуманные фары предназначены для того, чтобы прорезать дымку перед вами и уменьшить блики и отражения. Это позволяет им дополнять ваши фары, не просто добавляя больше света в туман. С точки зрения монтажа это означает, что вам нужно разместить их либо чуть выше, либо чуть ниже бампера, на высоте не менее 10 дюймов от земли, но в идеале не более двух футов над ним.Идея состоит в том, чтобы максимально упростить направление тумана под этот 24-дюймовый зазор, который обычно находится между туманом и поверхностью дороги.

2. Найдите стену и плоскую поверхность

После того, как вы их правильно установили, пора научиться наводить противотуманные фары. Для этого вам понадобится абсолютно ровный участок тротуара со стеной под углом 90 градусов прямо перед ним. Вам также понадобятся маркер и рулетка, которые помогут вам отступить ровно на 25 футов от стены, чтобы вы могли внести необходимые коррективы.

3. Покачивание, покачивание

Последний шаг в изучении того, как наводить противотуманные фары, - это внести небольшие корректировки, необходимые для того, чтобы лучи оставались направленными в нужное место. Сделайте небольшую отметку на стене на той же высоте, что и центр противотуманных фар, поскольку они установлены на вашем автомобиле (используйте рулетку для каждой отметки). Затем, используя регулировочные винты, покачивайтесь и опускайте цель противотуманных фар примерно на четыре дюйма ниже этого яблочка. Это переместит луч света до тех пор, пока он не сможет прорезать туман, избегая при этом взгляда других водителей.

Помните: вам может потребоваться время от времени перенацеливать противотуманные фары, поскольку постоянная вибрация при вождении может вывести их из строя, как и попадание насекомых, камней и резины на дорогу. Если вы заметили, что один источник света направлен немного в другом направлении, чем другой, просто вернитесь к стене и повторите процесс заново.

Ознакомьтесь со всеми деталями освещения, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, как наводить противотуманные фары, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Spyder - Регулировка противотуманных фар

Стоит ли беспокоиться о конденсации внутри узла противотуманной фары?

Быстрого ответа на этот вопрос нет. Скопление конденсата внутри противотуманной фары является нормальным явлением и происходит по ряду причин. Во-первых, вентиляционные отверстия в верхней и нижней части корпуса противотуманных фар необходимы для выравнивания разницы давлений, которая в противном случае могла бы привести к растрескиванию и поломке всего узла.Горячие противотуманные фары создают высокое давление внутри блока противотуманных фар, и разница температур увеличивается только по мере того, как поверхности линз охлаждаются от прямого контакта воздушного потока на высокой скорости.

Конденсация не означает, что узел противотуманной фары неисправен, а наличие запотевания или запотевания из-за конденсации не считается уважительной причиной для гарантийной замены всего узла противотуманной фары.


Если вода собирается внутри вашей противотуманной фары до такой степени, что образуются лужи, скорее всего, у вас есть треснувшая крышка линзы противотуманной фары или узел.Это проблема, и ее нужно решать.

После того, как горячий сжатый воздух вышел из противотуманной фары через вентиляционные отверстия, влажность может попасть внутрь снаружи. Таким образом, противотуманные фары, которые были включены в течение нескольких часов вождения, запотевают изнутри, потому что их низкая температура создает зону низкого давления, которая фактически втягивает влагу. Это состояние ухудшается из-за высокой наружной влажности и более низких наружных температур зимой. месяцы.

Конденсация внутри узла противотуманных фар может также возникнуть в других ситуациях, например, при мойке автомобиля.Причем это может произойти даже тогда, когда лампы противотуманных фар не включены. Например, в автомобиле, который ехали днем ​​и который был припаркован, может образоваться конденсат, поскольку остаточное тепло покидает двигатель и нагревает заднюю часть противотуманной фары.

Хотя большая часть конденсата в линзах противотуманных фар обычно рассеивается примерно через 20 минут езды с включенным ближним светом, некоторые небольшие и незначительные участки линз могут оставаться запотевшими еще немного. Нормальное количество конденсата внутри противотуманной фары никак не повлияет на оптические функции противотуманной фары и не вызовет коррозию каких-либо деталей или проводки.Чтобы минимизировать накопление конденсата внутри противотуманной фары, убедитесь, что все пылезащитные чехлы и чехлы плотно прилегают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
