Регулировка свободного хода педали сцепления
Диагностика и ремонт9 января 2019
Содержание
- 1 Когда нужна регулировка сцепления?
- 2 Как определить величину свободного хода?
- 3 Регулируем свободный ход педали сцепления
- 3.1 Регулировка привода тросом
- 3.2 Регулировка гидравлического привода
- 4 В заключение
В автомобиле часто требуется проводить регулировку различных органов управления и систем. К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач. Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.
Когда нужна регулировка сцепления?
Необходимо обратить внимание на поведение автомобиля в момент переключения передачи.
Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.
Для этого двигатель запускается, а педаль сцепления постепенно отпускается из предварительно отжатого состояния. В том случае, если автомобиль поедет сразу же после начала отпускания педали, свободный ход у нее отсутствует. Если же педаль отпустили до конца, но машина при этом не тронулась или начала двигаться только в самом конце, то, значит, норма хода педали превышена.
Таким образом, если произошло нарушение регулировки свободного хода педали сцепления, нормальное передвижение транспортного средства становится невозможным. Появляются проблемы — тронуться с места не получается, слышен хруст во время переключения передачи, автомобиль буксует и имеет слабый разгон.

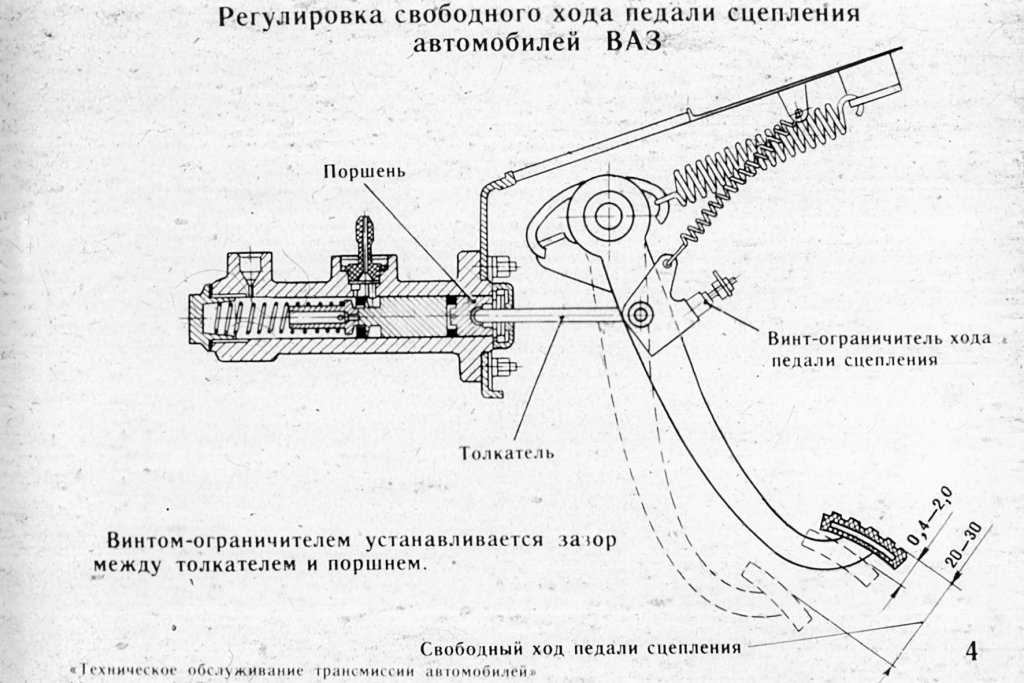

Как определить величину свободного хода?
Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:
- На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку.
Это делается для того, чтобы облегчить процесс измерения. - Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
- На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.
Это делается для того, чтобы облегчить процесс измерения.После получения результатов замера можно будет определить, требуется ли педали сцепления регулировка или можно будет обойтись без нее.
Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.
Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).
Регулируем свободный ход педали сцепления
Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

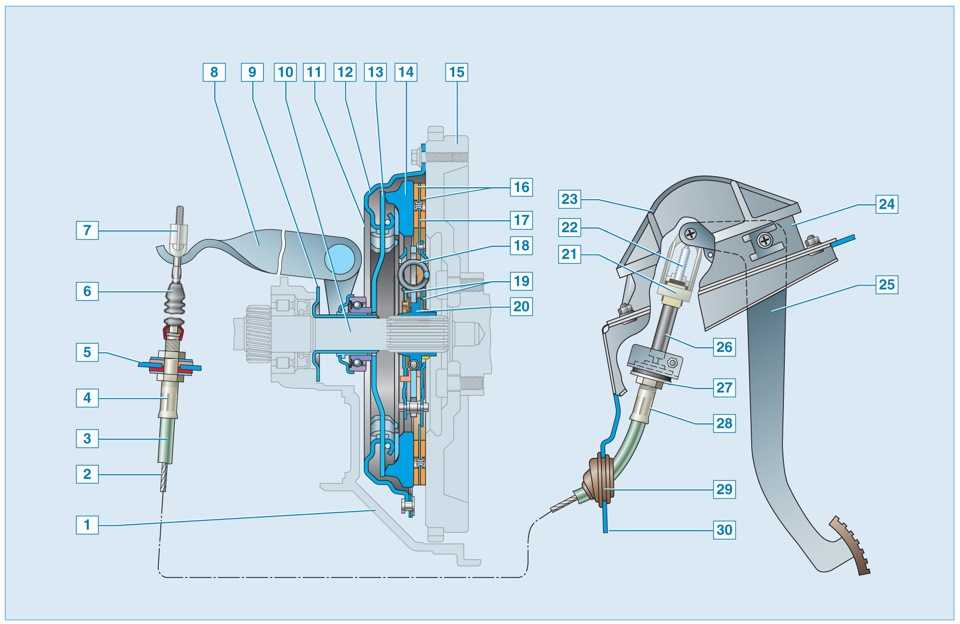

Регулировка привода тросом
В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).
Сама регулировка проводится следующим образом:
- При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
- Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
- В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
- В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.
Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.Иногда трос выходит из строя полностью, и может потребоваться его замена. В гаражных условиях это сделать не так уж и сложно, как может показаться новичку. Все что для этого нужно: приобрести запасной трос сцепления, а также иметь набор ключей и отверток.
Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.
Затем нужно произвести следующие манипуляции:
- Наконечник троса сцепления разъединяют с вилкой его выключения.
- Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
- После этого производят разъединение наконечника троса и педали сцепления.
- Вытаскивают трос сцепления.
Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

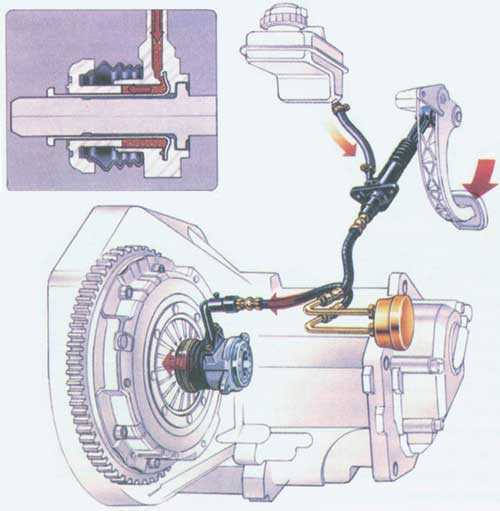

Регулировка гидравлического привода
Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.
При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм.
Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.
В заключение
Для нормального управления автомобилем необходима слаженная работа всех его компонентов, одним из которых является педаль сцепления. Поэтому, если вы вдруг почувствовали какое-то неудобство в тот момент, когда происходит отпускание педали и соединение коленвала с двигателем, то скорее всего этому элементу требуется регулировка.
Регулировка сцепления:устройство, как проводить регулировку, особенности,
Сцепление является одной из важнейших частей трансмиссии автомобиля. Благодаря ему удается на некоторое время рассоединить связь коленчатого вала двигателя от первичного вала КПП для регулировки передачи крутящего момента. Педаль сцепления – основное связующее звено между водителем и трансмиссией.
[contents]
Содержание
- Строение и механизм сцепления
- Особенности сцепления в АКПП и МКПП
- Причины для регулировки педали сцепления
- Как проверить свободный ход педали
- Проверка зазора и регулировка работы вилки сцепления
- Технология регулировки механического сцепления
- Как проверить и отрегулировать сцепление с гидравлическим приводом

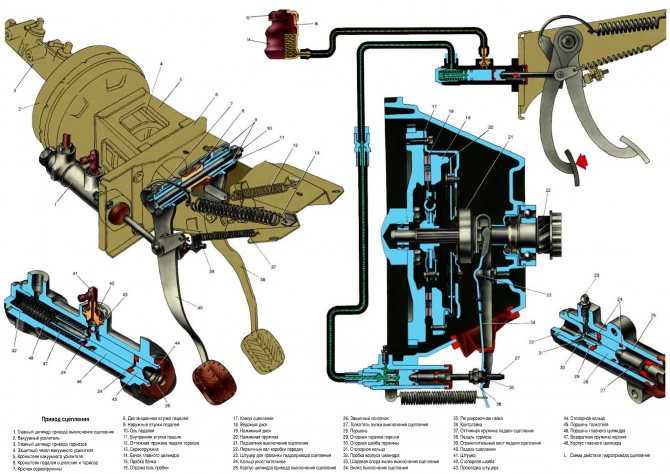

Строение и механизм сцепления
Сегодня на большинстве ТС установлен однодисковый фрикционный тип сцепления, который имеет две основных составляющих: привод и механизм. Первый располагается на статичных частях кузова или рамы. Чтобы кратковременно отсоединить коленчатый вал двигателя от вала КПП, необходимо выжать до упора педаль сцепления, «отключив его». В момент нажатия, шток направляет давление от поршня главного цилиндра к рабочему. Последний перемещает усилие к механизму через вилку выключения и нажимной подшипник. В момент уменьшения давления – пружины возврата привода вернут элементы на исходные места.

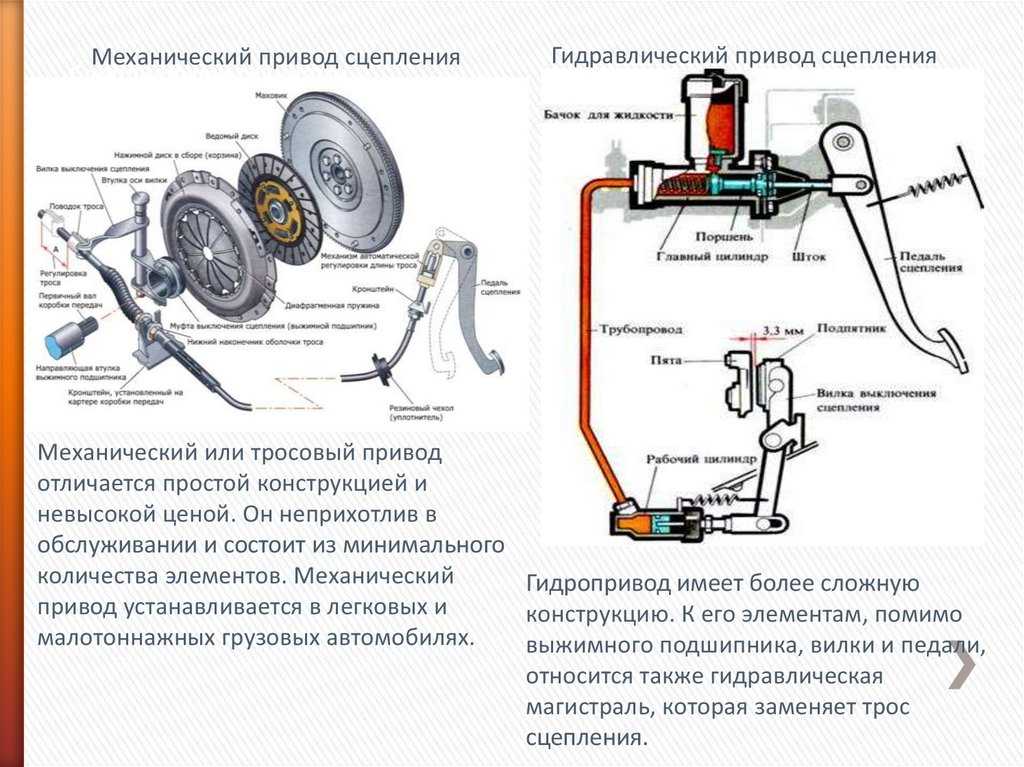

Чаще всего на автомобилях можно встретить несколько типов привода:
- Гидравлический. В конструкции предусмотрена трубка с высоким давлением рабочей жидкости, которая приводит в действие все механизмы.
- Механический. Усилие, с которым выжата педаль, передается тросом на выжимную вилку.
- Электрический. Электромотор запускает в действие трос, который действует аналогично механическому приводу.
- Пневматический. Чаще всего используется на грузовом транспорте, с целью уменьшить требуемое усилие для выключения педали. В конструкции предусмотрен пневмоусилиель, который оказывает воздействие на клапаны поршней.
Конструкция сцепления в картере состоит из нескольких дисков: ведомый и нажимной. Первый находится на шлицах вала КПП, а второй на кожухе маховика. Отдельно на шаровых опорах есть отжимные рычаги, а ведомый диск соединяется с конструкцией шарнирно.
Ведомый диск статично закреплен между коленчатым валом и нажимным диском при полностью выключенном сцеплении.
Сцепленная конструкция передает крутящий момент от коленчатого вала на вал КПП. Когда педаль выжимают, тяга переносится и вилка двигает муфту. Последняя с помощью рычагов отодвигает нажимной диск.
Особенности сцепления в АКПП и МКПП
Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.
Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:
- Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
- Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.
Причины для регулировки педали сцепления
Важно понимать, что неправильная работа сцепления может практически не создавать проблем при движении, но, тем не менее она значительно сократит срок службы сцепного механизма и коробки передач. Со временем, диски изнашиваются, что увеличивает зазор хода подшипника и дисков.
Можно выделить две основных причины, при которых обязательно необходима регулировка педали:
- Замена троса сцепления в механическом приводе или замена рабочего цилиндра. После подобного вмешательства в структуру работы конструкции привода регулировка является обязательной процедурой.
- Изменение хода педали. Слишком большой ход может возникнуть со временем износа фрикционных накладок. Во избежание негативных последствий лучше регулярно проводить замеры рабочего хода.
В большинстве иномарок проводить регулировку не требуется, так как в них установлен саморегулирующийся механизм. Отличие конструкции зарубежного производства от отечественного, заключается в некоторых деталях храпового механизма.
Отдельной причиной для регулировки являются перебои в работе КПП. Если нужная передача не включается, или включается проблемно – сцепление недожато. В ином случае, автомобиль может не трогаться при включенном сцеплении. Тогда можно говорить о сильно натянутом тросе механического привода.
Как проверить свободный ход педали
Свободный ход сцепления – промежуток движения педали с момента нажатия до момента срабатывания. Можно заметить, что при нажатии на сцепление, сначала не происходит должного сопротивления, и где-то на середине хода появляется усиление жесткости.
Если транспортное средство трогается сразу при касании на педаль, то лучше произвести регулировку в срочном порядке, поскольку свободный ход полностью отсутствует.
В обратном случае – педаль может быть выжата в пол, а автомобиль не трогается с места.
Свободный ход обязателен для всех ручных КПП, поскольку он обозначает зазор меду вилкой, подшипником и рычагами дисков и исключает постоянный контакт подшипника с другими элементами механизма. Важно следить за размером свободного хода, поскольку если он будет излишне большим – полного нажатия не хватит, чтобы передать достаточное усилие для выжима ведущего диска.
Отдельной причиной для проверки свободного хода является шум и рывки при взаимодействии со сцеплением. Произвести замер подобного показателя можно самостоятельно линейкой.
Необходимо замерить перпендикулярное расстояние от пола до нажимной накладки. Далее при аккуратном нажатии на педаль стоит отмерить ход до первого появления сопротивления. Результат необходимо сверить с данными в руководстве по эксплуатации автомобиля.
Общая средняя норма хода сцепления для автомобиля – 160 мм. Профилактику и регулировку рекомендовано проводить каждые 20 тысяч км пробега.
Проверка зазора и регулировка работы вилки сцепления
Чтобы проверить работу вилки сцепления, необходимо найти резьбовые втулки на конце троса сцепления и замерить разницу зазора между ними в состоянии покоя и в утопленном положении. Линейку необходимо расположить около троса и краем корпуса. После того как рычаг выжат до упора измеряется расстояние.
Вторым этапом необходимо вытянуть рычаг и повторить измерение. Показатели сравнивают относительно данных производителя и, в случае необходимости, регулируют. Для этого ослабляют контргайку (у VW – крыльчатая гайка) и выворачивают по мере необходимости, уменьшая или увеличивая зазор. После всех действий плотно фиксируют и несколько раз выжимают педаль сцепления. Чтобы проверить эффективность проведенных действий замеры необходимо повторить и сравнить результаты.
Технология регулировки механического сцепления
Исправная работа сцепления с механическим приводом зависит от болта регулировки. Он находится под капотом рядом с окончанием троса.
Ход педали будет меняться относительно поворота гайки в ту или иную сторону.
В идеале, рабочий ход составляет 12–13 см. После окончания работ над гайкой, педаль необходимо трижды выжать и заново произвести замер хода. Если результат не оправдал ожиданий, регулировку повторяют.

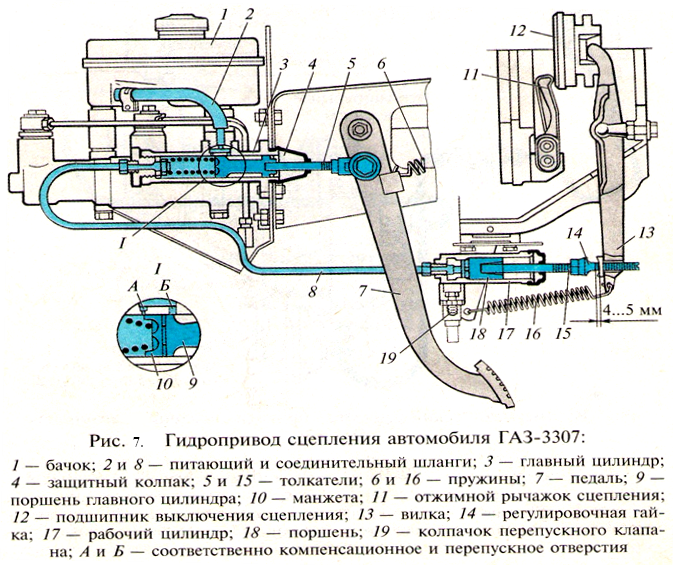

Как проверить и отрегулировать сцепление с гидравлическим приводом
Работа механического и гидравлического привода имеют свои конструкторские отличия. В связи с этим, чтобы отрегулировать гидравлическое сцепление необходимо проконтролировать общую длину от штока толкателя до вилки. Согласно нормам, она должна составлять около 5 мм.
Затем отсоединяют пружину от кронштейна рабочего цилиндра. На штоке находится гайка регулировки, отворачивая которую можно изменить ход вилки до необходимого результата. Общие понятия об изменении рабочего и свободного хода могут отличаться в зависимости от производителя транспортного средства. Прежде чем приступать в самостоятельной регулировке, необходимо ознакомиться с мануалом к своему ТС или просмотреть обучающие ролики:
youtube.com/embed/rFNUkQIIUZ4″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Как видите, особых трудностей в регулировке и настройке сцепления нет. Тем не менее новичку следует внимательно следовать всем инструкциям и советам специалистов. Чтобы получить максимально эффективный результат, лучше предварительно ознакомиться с принципом работы механизма сцепления.
Как вам статья?
Регулировка гидравлического сцепления: советы и рекомендации
Обновлено 18 марта 2021 г. | Та же тема: Автомобильные FYI
Несколько советов по регулировке сцепления в домашних условиях
Как следует из названия, гидравлическое сцепление использует жидкость вместо троса для приведения в действие своего диска. Указанная жидкость хранится в резервуарных цилиндрах для системы регулирования давления. Если нажать на педаль, резервуар в системе выталкивает указанную жидкость, которая, в свою очередь, толкает части, необходимые для переключения передач.
Гидравлические муфты часто проще в эксплуатации, чем тросовые муфты
Как и большинство движущихся частей, пластина муфты гидравлической муфты со временем изнашивается. Гидравлическая система отрегулируется соответствующим образом, но придет время, когда человеческий фактор, водитель, сочтет использование сцепления неудобным. Таким образом, это требует корректировки. Так как же это сделать?
Как отрегулировать гидравлическое сцеплениеЧтобы отрегулировать гидравлическое сцепление, выполните следующие действия;
1. Сначала закрепите автомобиль. Используйте правильное количество клиньев и не забывайте включать стояночный тормоз.
2. Затем определите, регулируется ли ваш рабочий цилиндр сцепления. Это будет варьироваться от модели к модели.
3. Найдите главный цилиндр сцепления. В Интернете есть множество источников информации о различных марках и моделях, поэтому мы советуем вам провести собственное исследование.
Однако обычно задняя часть главного цилиндра сцепления соединена с металлической трубкой, которая, в свою очередь, соединяет последний с рабочим цилиндром. Возле секции рабочего цилиндра трубка гибкая. Внутри вы найдете поршень, толкатель, несколько гаек и уплотнение.

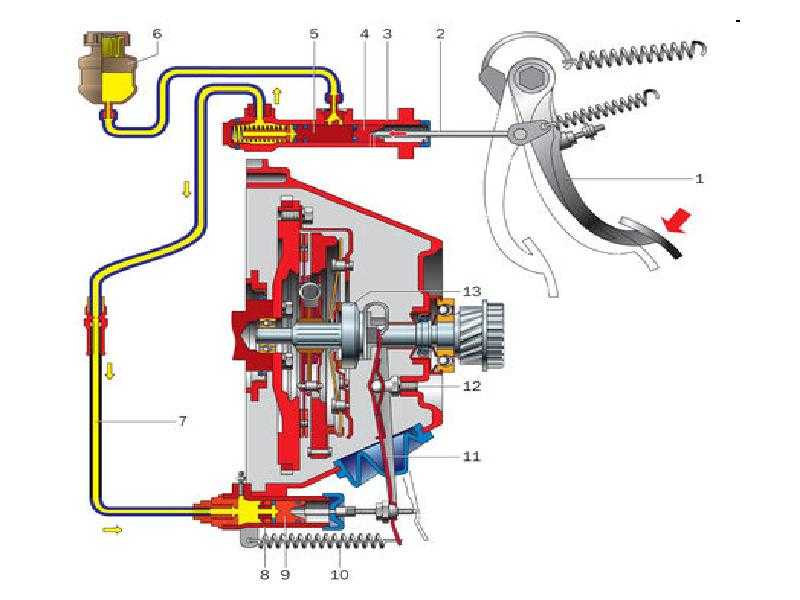

Принципиальная схема гидравлической системы сцепления
4. Для фактической регулировки можно повернуть регулируемую гайку с помощью гаечного ключа. Это изменит длину толкателя. Это, в свою очередь, изменится, когда сцепление включится. Чем длиннее стержень, тем больше времени потребуется для включения сцепления. Обратное верно, если стержень укорочен.
Обратите внимание: если вы обнаружите, что зацепление сцепления вообще не регулируется, возможно, что-то не так с деталями рабочего цилиндра. Кроме того, когда вы регулируете толкатель, обратите внимание на мокрые места. Они указывают на утечку. Если вы обнаружите утечки, возможно, пришло время исправить это.
Как отрегулировать высоту педали сцепления Если в вашем сцеплении вместо гидравлической системы используется трос, отрегулировать высоту сцепления очень просто.
Нужно потянуть за трос сцепления и ослабить гайки, удерживающие его на месте. Затем снова потяните за нее, и вы почувствуете, когда вилка сцепления сработает. Как только вы найдете эту точку зацепления, снова затяните гайки, удерживающие трос.

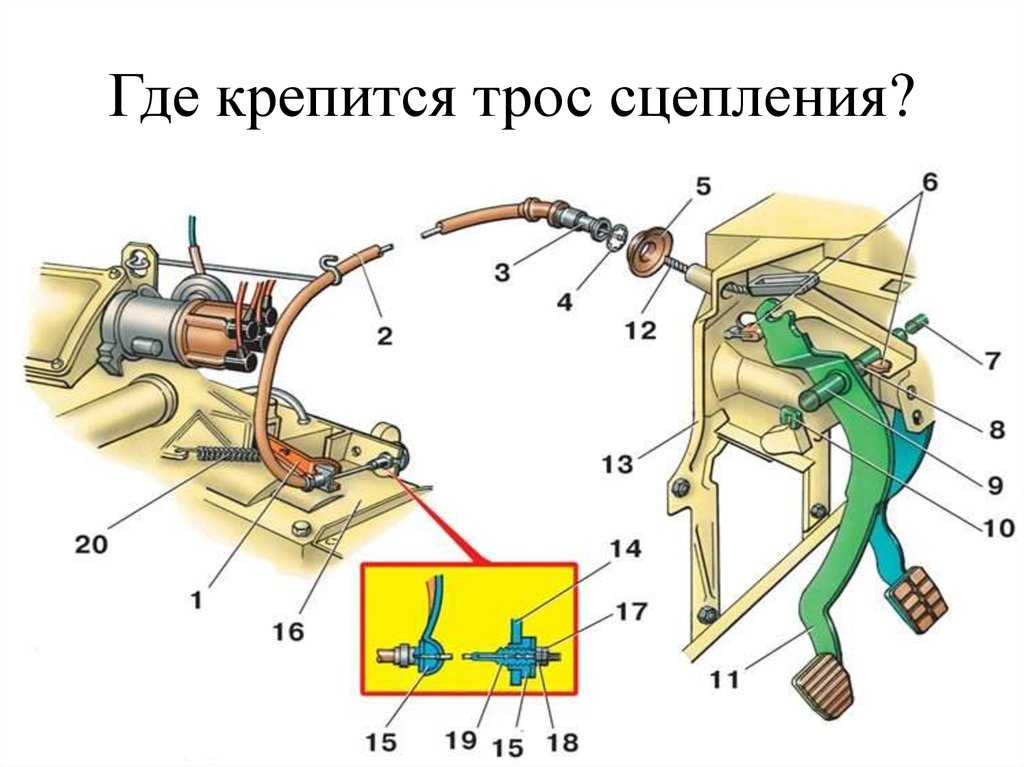

Схема тросового сцепления
Если в вашем автомобиле используется гидравлическое сцепление, то оно считается саморегулирующимся сцеплением. Он настроен на то, чтобы обеспечить правильную точку прикуса и необходимый свободный ход — то есть, когда он работает. Однако иногда вы обнаружите, что вам нужно помочь ему приспособиться. Для этого не выключайте автомобиль, включите стояночный тормоз и поднимите сцепление.
Чтобы проверить, работает ли этот метод, проедьте немного и сосредоточьтесь на ощущении сцепления. Если это не сработало, возможно, пришло время починить вашу машину.
Другие полезные руководства по уходу за автомобилем и советы по ремонту автомобилей можно найти здесь, на Philkotse.com.
Гидравлическое сцепление: FAQ 1.
Что лучше, тросовое сцепление или гидравлическое сцепление?
Ответ: У каждого типа сцепления есть свои плюсы и минусы. Гидравлическое сцепление легче и проще в использовании. Тросовая муфта менее сложна и ее легче ремонтировать, но поскольку трос со временем ослабевает, использование муфты может показаться мягким. В них есть нечто большее, но суть в этом.
2. Что произойдет, если в моем гидравлическом сцеплении окажется воздух?
Ответ: Если в вашем гидравлическом сцеплении есть воздух, оно может работать неэффективно. Иногда сцепление не отключается или не включается, или у него будут несовместимые точки включения.
3. Что произойдет, если порвется трос сцепления?
Ответ: Если оборвется трос сцепления, вы не сможете включить сцепление или переключить передачи.
4. Почему может порваться трос сцепления?
Ответ: Трос сцепления может порваться по многим причинам. Одним из них может быть слишком большое давление или коррозия, поскольку большинство современных тросов сцепления сделаны из металла.
5. Каковы симптомы неисправности главного цилиндра сцепления?
Ответ: Общими симптомами неисправности главного цилиндра сцепления являются трудности с переключением передач, потеря жидкости сцепления и необычное поведение сцепления, например, когда педаль остается нажатой при каждом нажатии на нее.
сцепление Педаль сцепления Гидравлическое сцепление
Cesar G.B. Мигель
Автор
Сезар Гидероне Б. Мигель родился и вырос в городе Илиган, Ланао-дель-Норте. В 2010 году он получил степень бакалавра гуманитарных наук по английскому языку в Государственном университете Минданао — Технологическом институте Илигана. Ранее он работал писателем-фрилансером для различных веб-сайтов, входил в состав обучающего персонала Управления по снижению риска стихийных бедствий города Илиган и торговым представителем по медицинским товарам.
Facebook: https://www.facebook.com/goridus.goridus
Подробнее
Последние сообщения
Как отрегулировать гидравлическое сцепление? + еще проблемы со сцеплением!
Как отрегулировать гидравлическое сцепление .
Гидравлическая муфта имеет некоторые преимущества перед тросовой муфтой. Привод становится не только мягче и стабильнее, но и упрощает техническое обслуживание. В отличие от тросовой муфты, гидравлическая муфта является саморегулирующейся. Это означает, что нет необходимости в частых регулировках для поддержания правильной точки сцепления вашего мотоцикла. Диски сцепления со временем изнашиваются, а гидравлическое сцепление автоматически настраивается, чтобы компенсировать потери. Мы объясним возможные методы регулировки гидравлического сцепления в следующей статье.
Вы также можете посмотреть видео ниже от Джерри Масиа – на самом деле не на мотоцикле для бездорожья. В нем показано, как отрегулировать гидравлическое сцепление, и это может сэкономить вам время на чтение всей статьи:
Регулировка гидравлического сцепления от Jerry Macias Productions на Vimeo.
Где должна быть точка закусывания на гидравлической муфте?
Многие мотоциклисты считают точку зацепления гидравлической системы сцепления слишком высокой. Это усугубляется невозможностью регулировки этого расстояния в самой системе. Возникает необходимость прибегнуть к другим уловкам или просто приспособиться к сути дела. Вы можете ожидать, что точка закусывания на гидравлическом сцеплении будет ближе к концу хода педали. Однако в системе тросовой муфты это было бы еще дальше.
Что означает высокая точка закусывания на сцеплении?
Высокая точка сцепления на сцеплении означает, что нажимать на рычаг приходится на большое расстояние. Нечто подобное происходит и в автомобилях с гидравлической системой и механической коробкой передач. В этом случае педаль нужно нажать ниже, чтобы включить сцепление.
Расстояние до муфты зависит от личного вкуса. Вы можете предпочесть его более или менее высокий. Вы также должны рассмотреть препятствие, если у вас очень короткие пальцы и точка укуса слишком высока.
В любом случае, это центральный элемент опыта пилота.
Тем не менее, вы можете чувствовать себя некомфортно с точкой прикуса сцепления и захотеть ее изменить. В этом случае возможности ограничены, так как сама гидравлическая муфта просто не регулируется. Систему можно прокачать, чтобы скорректировать высоту точки укуса, если она слишком высока. Если это не так, то в регулируемых моделях еще можно поменять рычаги.
В случае тросовой системы сцепления точку сцепления можно отрегулировать в соответствии с предпочтениями или потребностями пилота. С другой стороны, в гидравлической системе точка является саморегулирующейся, что дает меньшую степень свободы в отношении ее расстояния.
Как освоить управление сцеплением?
Управление сцеплением — важнейший навык для мотоциклиста. Хорошее владение сцеплением необходимо, например, для трогания с места и работы на холостом ходу. Однако это мастерство будет различаться в зависимости от мотоцикла, на котором вы едете.
В основном это связано с различиями в точке зацепления сцепления.
Точка укуса может значительно отличаться не только от одного мотоцикла к другому — расстояние может быть либо слишком большим, либо слишком маленьким в зависимости от модели, — но и меняться со временем на одном и том же мотоцикле. В первую очередь это происходит, если со временем происходит естественный износ системы сцепления. Таким образом, потребность в корректировках возникает часто.
Важно чувствовать, где находится точка укуса велосипеда. Лучший способ сделать это на начальном этапе — запустить двигатель мотоцикла и ехать на первой передаче по ровной поверхности. Этот параметр лучше всего подходит, так как вам, скорее всего, не понадобится тормоз. Постепенно отпускайте сцепление, и вы почувствуете движение мотоцикла, а шум двигателя уменьшится. Это точка укуса! Повторите это движение несколько раз, чередуя тягу мотоцикла ногами и выключение сцепления короткими движениями. Этот процесс позволяет вам запомнить точку схватывания сцепления.
Плохо ли держать сцепление нажатым?
Удерживание сцепления нажатым может быть хорошей мерой безопасности, когда вы стоите на светофоре или перекрестке, так как это даст вам возможность быстрее реагировать на потенциальные удары сзади. Удерживание сцепления нажатым может потреблять больше топлива, чем обычно. Кроме того, он может замедлить замедление, когда вам нужно остановить мотоцикл.
Может ли внезапно выйти из строя гидравлическое сцепление?
Как и в случае тросовой муфты, в системе гидравлической муфты могут возникать внезапные отказы. Одной из наиболее частых и специфических причин внезапных отказов гидромуфты является нехватка жидкости. Это может произойти из-за протечек в системе или из-за того, что жидкость не менялась в течение указанного периода.
Внезапный выход из строя гидравлической муфты встречается реже, чем в случае тросовой муфты. Хотя последствия выхода из строя могут быть более серьезными в случае с гидравлической системой.
Действительно, стояние на улице с оборванным кабелем может вызвать сильную головную боль, но это сравнительно небольшое препятствие, которое нужно преодолеть. Более серьезная неисправность гидравлической системы, как правило, требует гораздо больших затрат на ремонт.
Нажмите на видео ниже, чтобы увидеть, как можно диагностировать проблемы с гидравлическим сцеплением:
Как работает гидравлическое сцепление?
Гидравлическое сцепление работает аналогично тормозной системе современных мотоциклов. Он управляется приложением давления рычагом через поршень в главном цилиндре, который затем передает усилие на рабочий цилиндр. Затем рабочий цилиндр выталкивает поршень, приводя в движение шток, тем самым перемещая прижимную пластину.
Таким образом, давление, удерживающее волокно и стальные пластины вместе, снимается, и передача коленчатого вала разъединяется. Ниже приведены основные части гидравлической системы сцепления:
Главный цилиндр
Главный цилиндр расположен ближе всего к рычагу и отвечает за подачу или выпуск потока в подчиненный цилиндр. Когда сцепление приводится в действие, главный цилиндр давит на систему и направляет жидкость в рабочий цилиндр, который, в свою очередь, приводит в действие сцепление. Эти детали являются частью так называемой приводной системы. Система привода представляет собой набор деталей, отвечающих за приведение в действие комплекта сцепления.
Подчиненный цилиндр
Подчиненный цилиндр получает жидкость, направляемую главным цилиндром, и приводит в действие сцепление, выталкивая поршень и тем самым приводя в действие шток, который перемещает нажимной диск.
В чем разница между гидравлической муфтой и тросовой муфтой?
Разница между гидравлическим и тросовым сцеплением заключается в способе срабатывания сцепления в каждой системе. В традиционной тросовой муфте усилие рычага передается через трос Боудена. Этот трос состоит из стальной проволоки, которая проходит через гибкую оболочку и оказывает давление на муфту. В гидравлическом сцеплении усилие передается жидкостью, аналогично гидравлическим тормозам. Вместо зажима на другом конце шланга есть рабочий цилиндр, который воздействует на нажимной диск сцепления.
Каждая из этих систем имеет свои преимущества и недостатки, когда дело доходит до регулировки гидравлической или тросовой муфты:
Тросовая муфта
- Самая низкая цена
- Простота установки
- Частое обслуживание
- Сложное обслуживание
- Быстрее износ
Гидравлическое сцепление:
- Более легкая и стабильная тяга
- Простота обслуживания
- Регулировка не требуется
- Высокая стоимость установки
- Высокая стоимость ремонта
Каковы плюсы и минусы гидравлической муфты и тросовой муфты?
Таким образом, можно сказать, что в целом тросовая муфта является наиболее распространенным и наиболее доступным вариантом. Гидравлическое сцепление, напротив, дороже, имеет лучшую производительность и требует меньшего обслуживания. С другой стороны, ремонт гидравлической системы также, как правило, дороже, чем ремонт тросовой системы сцепления.
Более легкое и стабильное тяговое усилие в гидравлической системе, чему способствует увеличение усилия захвата между главным и подчиненным цилиндрами, безусловно, облегчает модуляцию тросовой системы. Однако главное преимущество гидравлической муфты по сравнению с традиционной тросовой версией, возможно, во времени, необходимом для обслуживания.
Трос не должен слишком ослабляться, иначе в рычажном приводе не будет полного освобождения. Он также не должен быть слишком тугим, иначе вы можете сварить диски сцепления. Кабели также очень подвержены поломке и коррозии и нуждаются в частой смазке.
В случае гидравлического сцепления износ троса, частая смазка или регулировка не имеют большого значения. Просто обновляйте жидкость, и система автоматически адаптируется к износу диска сцепления.
Таким образом, на протяжении всего срока службы сцепления точка зацепления будет одинаковой — если только вы не захотите отрегулировать ее по своему усмотрению.
Что такое гидравлическое сцепление на мотоцикле для бездорожья?
Гидравлическое сцепление также можно использовать в мотоциклах для бездорожья, но его применение в этом случае не так распространено, как в мотоциклах или спортивных автомобилях. В случае «внедорожных мотоциклов» многие мотоциклисты не видят такой же рентабельности, как гидравлическое сцепление, в основном из-за более низкой стоимости, в среднем вложенной в сборку мотоцикла, и потому, что они не видят смысла в долгосрочной перспективе. инвестиции. Одним из основных положительных факторов гидравлического сцепления является снижение потребности в техническом обслуживании и преимущества, которые оно обеспечивает в качестве долгосрочной инвестиции.
Сколько стоит сцепление?
Хотите приступить к регулировке гидравлического сцепления? Узнайте, сколько стоит сцепление, нажав ниже.
См. Гидравлические муфты на Amazon здесь
Как долго служит гидравлическая муфта?
Гидравлический привод более долговечен по сравнению с тросовой муфтой. Он также имеет более мягкий переход с автоматической регулировкой точки поклевки. Хотя, как мы видели, для многих это можно считать проблемой.
Превосходит традиционную кабельную систему. Чем выше закупочная стоимость мотоцикла, тем больше смысла вкладывать в гидравлическое сцепление для него.
Однако для увеличения срока службы гидравлической системы сцепления необходимо регулярно проверять жидкость и следовать всем рекомендациям производителя по замене, которую обычно следует производить каждые 50 000 км пробега. Если жидкость стареет или высыхает, что также может происходить из-за утечек, водитель почувствует тяжесть в педали и не сможет включить передачи.
Стоит ли покупать гидравлическое сцепление?
Трудно ответить на этот вопрос. Ответ зависит от типа вашего мотоцикла, инвестиций, которые вы можете и хотите сделать, и ваших предпочтений при езде.
