Почему провода для «прикуривания» не могут завести мотор
- Главная
- Статьи
- Не тот материал, толщина и не только: почему провода для «прикуривания» не могут завести мотор
Автор: Евгений Балабас
Многие автовладельцы, несмотря на распространение карманных пусковых «бустеров», по-прежнему считают самым надежным средством запуска мотора с севшим аккумулятором провода для «прикуривания», которые надежны за счет предельной просторы, не боятся перемены температур, сырости, падений и ударов. Однако даже весьма качественные на первый взгляд провода могут оказаться малоэффективными. Почему так происходит, как обнаружить «подлянку» заранее и зачем при выборе проводов в магазине нужна… спичка?
Поговорить на эту тему нас сподвигли истории двух коллег, которые реально столкнулись с неэффективными пусковыми проводами.
Внимательный осмотр выявил причину, ввиду чего мы решили рассказать нашим читателям о нюансах изготовления такой, на первый взгляд, простой вещи, как два толстых провода с «крокодилами» на концах. Тем более что с наступлением холодов многие отправляются в автомагазины за этим аксессуаром, и спрос на них резко подскакивает.
Любой, кто помнит школьную физику и способен починить дома розетку, знает, что чем толще провод, тем больший ток он способен пропустить через себя. Да, большой ток может идти и по тонкому проводу, но недолго. Падение напряжения на проводе будет слишком велико, а тепловой разогрев быстро расплавит сперва изоляцию, а затем и сам металл проводника.
– для тока 200 ампер требуется сечение провода около 70 квадратных миллиметров;
– для тока 250 ампер требуется сечение провода около 90 квадратных миллиметров;
– для тока 300 ампер требуется сечение провода около 120 квадратных миллиметров.
Гибкие провода состоят из отдельных жил, имеющих форму цилиндра, и суммарное сечение определяется как вычисление сечения отдельного провода через измерение его диаметра и подсчета по всем известной формуле S=πr2, после чего результат умножается на число жил. В принципе, можно без особого вреда для точности упростить процесс и подсчитать сечение, измерив диаметр всего «пакета» проводов разом. Для наших целей этого вполне достаточно.
Проблема же заключается в том, что на этот параметр обращает внимание редкий автовладелец – тем более, что производители проводов для прикуривания его не афишируют. Покупатель смотрит на сечение провода косвенно, опираясь на его внешнюю толщину по диаметру изоляции. И отдельно оценивает ее гибкость, поскольку знает, как в условиях холода и тем более мороза склонен дубеть пластик. Иногда изоляция проводов на морозе становится настолько жесткой, что их невозможно даже растянуть от машины до машины – как только провода выпускают из рук, они стремятся сжаться обратно в кольцо, в которое были скручены при хранении, срывая «крокодилы» с клемм аккумуляторов! В итоге, если провод визуально толстый и эластичный, его считают годным и покупают…

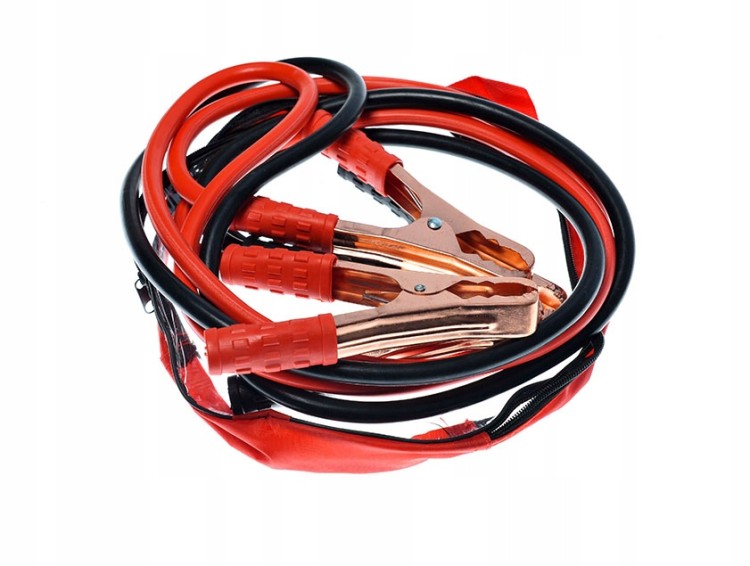

Однако беда в том, что толстой может быть только пластиковая оплетка – а внутри нее порой скрывается натуральное китайское жлобство. Так вышло и с одним нашим коллегой, который, узнав причину неудач, отдал провода нам на опыты, разрешив после исследования просто утилизировать их.
Внешний диаметр провода по изоляции составлял 7,5-8 миллиметров. Не слишком толсто, но в целом терпимо. На деле же почти весь массив заполнял вонючий пластик, в толще которого прятался тоненький пучок меди с общим диаметром, не дотягивающим даже до 2 миллиметров! Тоньше спички! Пересчет сечения дал нам рабочий ток около 20 ампер, хотя на деле, по-хорошему, пусковые провода должны выдерживать не менее 200 ампер.
Вот и причина, по которой эти провода были просто неспособны работать. Падение напряжения на них оказывалось столько велико, что ток от аккумулятора-донора просто не доходил до аккумулятора-реципиента в должном количестве…
Но если в первом случае провода не только были дешевкой по сути, но и выглядели так же, то во втором они внешне смотрелись весьма и весьма качественными. Мощные крокодилы в пластиковой отделке, толстые кабели в цветной оболочке, которые очень хорошо сохраняли эластичность на морозе – добротная, на первый взгляд, вещь. Однако работали они все равно паршиво, и несколько случаев применения с переменным успехом лишили владельца веры в их надежность.
Причину неудач также удалось найти без труда! Во-первых, несмотря на качественную и толстую изоляцию, медные жилы внутри не выдерживают критики – они опять-таки толщиной со спичку, ну или не намного толще. А во-вторых, в этих проводах используется крайне неудачный способ заделки жил в клеммы «крокодилов». Пучок медных проводников не обжат в металле напрямую, жестко, а завернут на изоляцию и обжат вместе с ней. В итоге соприкосновение не жесткое, а через слой резинопластика, который со временем теряет эластичность, и прижим провода к металлу клеммы ослабевает.
Чтобы не совершить ошибку при покупке пусковых проводов, дадим несколько важных рекомендаций.
- Первая, как уже понятно, касается рабочего сечения провода и его способности передавать большие токи без просадки и перегрева. Перед покупкой следует заглянуть в место заделки кабеля. Там вы увидите оголенный участок, который позволит оценить его сечение. Технически измерить толщину штангенциркулем и посчитать «два-пи-эр-квадрат» вряд ли удастся – там, как правило, с измерительным инструментом не подлезть.
Но можно использовать в качестве ориентировочного «эталона» обычную спичку. Ее толщина – около 2 миллиметров, соответственно, площадь сечения составляет 4 квадратных миллиметра. Медный провод такого сечения рассчитан на ток порядка 30 ампер, так что общее сечение пускового провода должно превышать толщину спички как минимум раза в три, а по-хорошему – не менее чем в 5-6 раз. Если же пучок медных жил сопоставим со спичкой – такие провода не стоит брать даже бесплатно! Надежно заводить с их помощью можно только мопед. - Второй совет – по качеству заделки провода в металл «крокодила». Избегайте вышеупомянутого халтурного зажима через пластик изолятора! Запрессовка должна быть жесткой, «без посредников». Или – как альтернативный и равноценный вариант – пайка. Способ заделки кабеля определяется одновременно с изучением его сечения – для этого нужно стянуть с «крокодила» резиновый изоляционный чехольчик или полностью разжать его губки. Производители особо качественных проводов, кстати, соединяют отрезком провода меньшей толщины верхнюю и нижнюю губки каждого «крокодила», чтобы увеличить площадь контакта с клеммой аккумулятора и уменьшить потери тока. Это не обязательно, но крайне желательно.
- Третий совет касается материала губок «крокодилов». В дешевых версиях они либо голые стальные, либо сталь гальванически покрыта тонким слоем меди. Оба эти варианта плохие и легко выявляются с помощью магнита. Сталь вносит дополнительное сопротивление, усиливающееся ржавчиной, а тонюсенький слой меди быстро стирается. Правильный вариант – чистая медь. Из нее либо делается весь «крокодил» целиком, либо (что вполне допустимо и ничуть не хуже) – лишь контактная его часть, зубастая.
Но можно использовать в качестве ориентировочного «эталона» обычную спичку. Ее толщина – около 2 миллиметров, соответственно, площадь сечения составляет 4 квадратных миллиметра. Медный провод такого сечения рассчитан на ток порядка 30 ампер, так что общее сечение пускового провода должно превышать толщину спички как минимум раза в три, а по-хорошему – не менее чем в 5-6 раз. Если же пучок медных жил сопоставим со спичкой – такие провода не стоит брать даже бесплатно! Надежно заводить с их помощью можно только мопед.
Это не обязательно, но крайне желательно.Опрос
Прикуривали когда-нибудь машину проводами?
Ваш голос
Всего голосов:
практика
Новые статьи
Статьи / Обзор
Последний бензиновый Porsche Cayenne – прощай, аналоговый тахометр и привет, рекордная мощность
Китай – крупнейший рынок не только для собственного автопрома, но и для европейского «премиума».
Статьи / Обзор Tucson для бедных или Creta для богатых: обзор Hyundai Mufasa На Шанхайском автосалоне презентовали новый кроссовер Hyundai, который мог бы заменить ix35, если бы он у нас был. Впрочем, в какой-то мере он его все равно заменит: корейские модели давно з… 1446 1 2 19.04.2023
Статьи / Новые авто
Все потенциальные новинки 2023 года в России: гибрид, пикап и премиум под красным флагом
В первой части материала о китайских новинках российского рынка мы назвали те модели, которые появятся в продаже в 2023 году почти со стопроцентной вероятностью.
С момента публикации прошла…
1717
1
0
17.04.2023
Популярные тест-драйвы
Тест-драйвы / Тест-драйв 30 лет рабства: тест-драйв ГАЗ-53 Точнее было бы написать «тест-драйв ГАЗ-САЗ-3507 на шасси ГАЗ-53-14», но это слишком сложно. А вот просто ГАЗ-53 узнает каждый, кто успел выпить стакан газировки за одну копейку (с сиропом… 9590 9 784 09.12.2022
Тест-драйвы / Тест-драйв
Любителям Volvo, по цене Volvo: тест-драйв обновленной Geely Tugella
Впервые с Geely Tugella мы познакомились ровно два года назад, в ноябре 2020.
За эти два года флагманский кроссовер нашел свою, пусть и небольшую, аудиторию, заработал определенную репутацию…
8430
3
864
29.11.2022
Тест-драйвы / Тест-драйв Тест-драйв Geely Monjaro: лучше, чем Volvo? В Китае этот полноразмерный кроссовер дебютировал еще два года назад под неблагозвучным для нашего уха именем Xingyue L и заводским индексом KX11. В России машину сертифицировали в 2022, и в… 7411 8 9 07.04.2023
Как правильно «прикуривать» автомобиль с разряженным аккумулятором
- Все статьи
- Как правильно «прикуривать» автомобиль с разряженным аккумулятором
Любой автолюбитель знает, что не застрахован от ситуации разрядки аккумулятора и невозможности запустить двигатель.
Причины могут быть разными: полная разрядка аккумулятора или выход из строя вследствие дефекта. Сказывается качество АКБ, ошибки в эксплуатации, неправильное техобслуживание.
Особенно часто ситуация с разряженным аккумулятором возникает зимой. Но вообще, от этой ситуации никто не застрахован и в более теплое время года.
Когда нет возможности заменить батарею, проверенным и эффективным методом является заведение двигателя с помощью исправного аккумулятора. Когда на помощь приходит водитель другого авто. Эта ситуация получила название «прикуривания».
Для того, чтобы использовать данный способ, необходимо иметь в автомобиле особые комплекты – силовые кабели повышенной мощности, с зажимами на концах, получившими название «крокодилы». Один – красного цвета, второй – черного.
Любой опытный водитель, вне зависимости от марки автомобиля, предпочитает иметь такой комплект из двух проводов. Он полезен и в условиях перемещения по городу, а в поездках на дальние расстояния просто незаменим.
Метод «прикуривания» позволяет завести двигатель машины с нерабочей АКБ – где бы вы ни находились.
Чтобы завести автомобиль, на котором разряжен аккумулятор, нужно знать несколько важных моментов. Главный – это точность подключения, позволяющая не перепутать кабели и полюса. Также, иногда водители забывают, необходимо ли делать заземление положительного кабеля на автомобиле с рабочим аккумулятором.
Первое правило: проверить, действительно ли разряжен аккумулятор
То есть, убедиться, что проблема действительно в этом. Проверить просто: если при повороте ключа в замке зажигания вы слышите звук двигателя, следовательно, проблема кроется не в батарее. Если при попытке завести авто никаких звуков нет, значит – разряжен аккумулятор.
Как правильно завести свой автомобиль при помощи пусковых проводов
1. Удостоверьтесь, что зажигание на обеих машинах выключено.
2. Соедините первый конец положительного пускового кабеля (красного цвета) с положительной клеммой на разряженной батарее.
3. Соедините второй конец данного провода с положительной клеммой на заряженной АКБ.
4. Это же самое сделайте с одним концом отрицательного пускового кабеля, имеющего черный цвет. Присоедините его к отрицательной клемме на заряженной батарее.
5. Другой конец отрицательного кабеля необходимо расположить на участке металлической поверхности под капотом автомобиля, который требуется завести. При этом, поверхность металла должна быть неокрашенной и чистой. Оптимальное место – блок двигателя.
Примечание: в случае, если вы не хотите контролировать момент появления искры при контакте, не обязательно соединять конец отрицательного провода с отрицательной клеммой на разряженной батарее.
6. Вначале заведите автомобиль с действующим аккумулятором, от которого будете «прикуривать» неработающий. Это нужно делать на средних оборотах двигателя. Время, за которое выполняется подзарядка севшей АКБ – от 3 до10 минут.
7. Затем следует заглушить двигатель, выключив зажигание.
Но провода снимать не нужно. Следом попробуйте завести другой автомобиль, с уже подзаряженным аккумулятором. Если нет иных неполадок, машина должна завестись.
8. После того, как задача выполнена, снимайте провода. Причем, помните, что делать это необходимо уже в обратном порядке.
Особенности, которые нужно знать при использовании метода «прикуривания»
— Нельзя «прикуривать» от автомобиля с работающим двигателем!
— Перед подключением проводов для «прикуривания» нужно вытащить ключ из замка зажигания, а также открыть дверь в автомобиле с севшим аккумулятором. Если этого не сделать, в момент поступления питания сработает сигнализация, а также произойдет блокировка дверных замков.
— Способ «прикуривания» нужно с осторожностью использовать в машинах, начиненных чувствительной электроникой: с большой долей вероятности произойдет резкий скачок напряжения, который может вывести из строя бортовой компьютер и иную электронику. Поэтому, используя технологию «прикуривания» в таких авто, лучше выключить все наиболее чувствительные приборы.
— В момент «прикуривания» на полюсах исправной батареи значительно понижается напряжение. Оно вызывает увеличение зарядного тока и может послужить причиной перегрузки генератора и перегоранию предохранителя, расположенного в цепи заряда. Вот почему перед «прикуриванием» на исправном автомобиле двигатель должен обязательно прогреться (работа 5-10 минут на средних оборотах). Это обеспечит легкость запуска двигателя в случае значительного разряда аккумулятора. И даст подзарядку и прогрев исправного аккумулятора (в зимний период) перед такой нагрузкой.
— Главный момент, который стоит знать наизусть: последовательность и правильность подключения проводов к клеммам. Не перепутайте полярность проводов! Помните, что ошибка приведет к удару тока. И хотя выяснено, что данный разряд не является критичным и не угрожает здоровью и жизни, таких экспериментов следует избежать. Даже небольшой разряд – это стресс, который вам не нужен. Кроме этого, если вы перепутаете полярность, есть риск испортить аккумулятор и вывести из строя электрические системы автомобиля.
